WG730E - Rasenmäher WORX - Kostenlose Bedienungsanleitung

Marke	WORX
Modell	WG730E
Produkttyp	Akku-Rasenmäher
Stromversorgung	Lithium-Ionen-Akku 20 V max (18 V Nennspannung)
Leerlaufdrehzahl	3500 U/min
Schnittbreite	30 cm
Mähdeckdurchmesser	32 cm
Schnitthöhe	30-70 mm (3 Positionen)
Fassungsvermögen des Grasfangsacks	30 L
Durchmesser der Vorderräder	140 mm
Durchmesser der Hinterräder	160 mm
Gewicht (Standardmodell)	9,3 kg
Ladezeit	Etwa 125 min
Typ des mitgelieferten Akkus	Lithium-Ionen (WA3014)
Mitgeliefertes Ladegerät	WA3880
Hauptfunktionen	Mähen, Gras sammeln, Mulchen (optional)
Schalldruckpegel (LpA)	81,3 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LwA)	94,9 dB(A) (Unsicherheit 1 dB)
Sicherheit	Verriegelungstaste, Sicherheitsschlüssel, Sicherheitsklappe, automatische Abschaltung
Wartung	Schärfen und Auswuchten des Messers, regelmäßige Reinigung, Überprüfung der Befestigungen
Ersatzteile und Reparaturfähigkeit	Verwenden Sie Original-WORX-Teile; Reparatur durch autorisierten Service wird empfohlen.
Lieferumfang	Rasenmäher, Akku, Ladegerät, Grasfangsack, Sicherheitsschlüssel
Lagerung	An einem trockenen Ort, aufrecht stehend, ohne darauf abgelegte Gegenstände

Häufig gestellte Fragen - WG730E WORX

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob der Sicherheitsschlüssel richtig eingesetzt ist und der Verriegelungsknopf gedrückt ist. Stellen Sie sicher, dass der Akku geladen ist (grüne LED am Ladegerät). Wenn das Problem weiterhin besteht, überprüfen Sie das Messer: Es muss sich frei drehen können. Lesen Sie die Fehlerbehebungsanleitung.

Wie stelle ich die Schnitthöhe ein?

Entfernen Sie den Akku und den Schlüssel. Drehen Sie den Mäher um. Fassen Sie ein Rad und ziehen Sie es nach vorne, um es zu entriegeln, und schieben Sie es dann nach oben oder unten in die gewünschte Position (3 Positionen). Wiederholen Sie dies für alle vier Räder und stellen Sie sie auf die gleiche Höhe ein.

Warum stoppt der Motor während des Mähens?

Dies kann auf eine Überlastung (zu hohes oder dichtes Gras), einen entladenen Akku oder ein blockiertes Messer zurückzuführen sein. Lassen Sie den Griff los, entfernen Sie den Schlüssel und den Akku. Überprüfen Sie, ob sich das Messer frei dreht, und erhöhen Sie gegebenenfalls die Schnitthöhe.

Wie schärfe ich das Messer?

Entfernen Sie den Akku und den Schlüssel. Bauen Sie das Messer aus (Bolzen gegen den Uhrzeigersinn lösen). Spannen Sie es in einen Schraubstock und feilen Sie die Schneidkanten mit einer feinen Feile, wobei Sie den ursprünglichen Winkel beibehalten. Überprüfen Sie die Balance, indem Sie das Mittelloch auf einen Schraubendreher setzen: Wenn eine Seite nach unten zeigt, feilen Sie diese Seite, bis sie ausbalanciert ist.

Wie reinige ich den Rasenmäher?

Schalten Sie den Mäher aus, entfernen Sie den Schlüssel und den Akku. Verwenden Sie eine weiche Bürste und ein trockenes Tuch (kein Wasser oder Chemikalien). Reinigen Sie die Unterseite des Mähdecks und die Lüftungsschlitze. Entfernen Sie Gras unter dem Messer mit einem Holz- oder Kunststoffwerkzeug.

Was tun, wenn der Grasfangsack nicht voll wird?

Überprüfen Sie, ob die Mulchplatte entfernt ist (falls installiert). Stellen Sie sicher, dass der Auswurfkanal nicht verstopft ist. Wenn der Sack voll ist, leeren Sie ihn häufiger. Reduzieren Sie die Schnitthöhe, wenn das Gras zu lang ist.

Wie ersetze ich das Messer?

Nachdem Sie den Akku und den Schlüssel entfernt haben, blockieren Sie das Messer mit einem Holzblock. Lösen Sie die Messerschraube (gegen den Uhrzeigersinn) mit einem Schraubenschlüssel. Montieren Sie das neue Messer mit den Schneidkanten zum Boden und ziehen Sie die Schraube fest an.

Warum vibriert der Rasenmäher ungewöhnlich?

Stoppen Sie sofort, entfernen Sie den Schlüssel und den Akku. Überprüfen Sie das Messer: Wenn es beschädigt oder verbogen ist, ersetzen Sie es. Wenn es intakt erscheint, drehen Sie es um 180° und bauen Sie es wieder ein. Wenn die Vibrationen anhalten, bringen Sie den Mäher zu einer autorisierten Werkstatt.

Wie lade ich den Akku?

Verwenden Sie ausschließlich das mitgelieferte Ladegerät (WA3880). Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku ein. Die rote LED zeigt den Ladevorgang an; grün bedeutet voller Akku (ca. 125 Minuten). Wenn die rote LED blinkt, ist der Akku zu heiß: Lassen Sie ihn abkühlen.

Wie lagere ich den Rasenmäher?

Schalten Sie den Mäher aus, entfernen Sie den Schlüssel und den Akku. Reinigen Sie ihn. Stellen Sie ihn aufrecht (stehende Lagerung) an einem trockenen Ort. Legen Sie keine Gegenstände darauf. Bewahren Sie den Akku an einem kühlen, trockenen Ort außerhalb der Reichweite von Kindern auf.

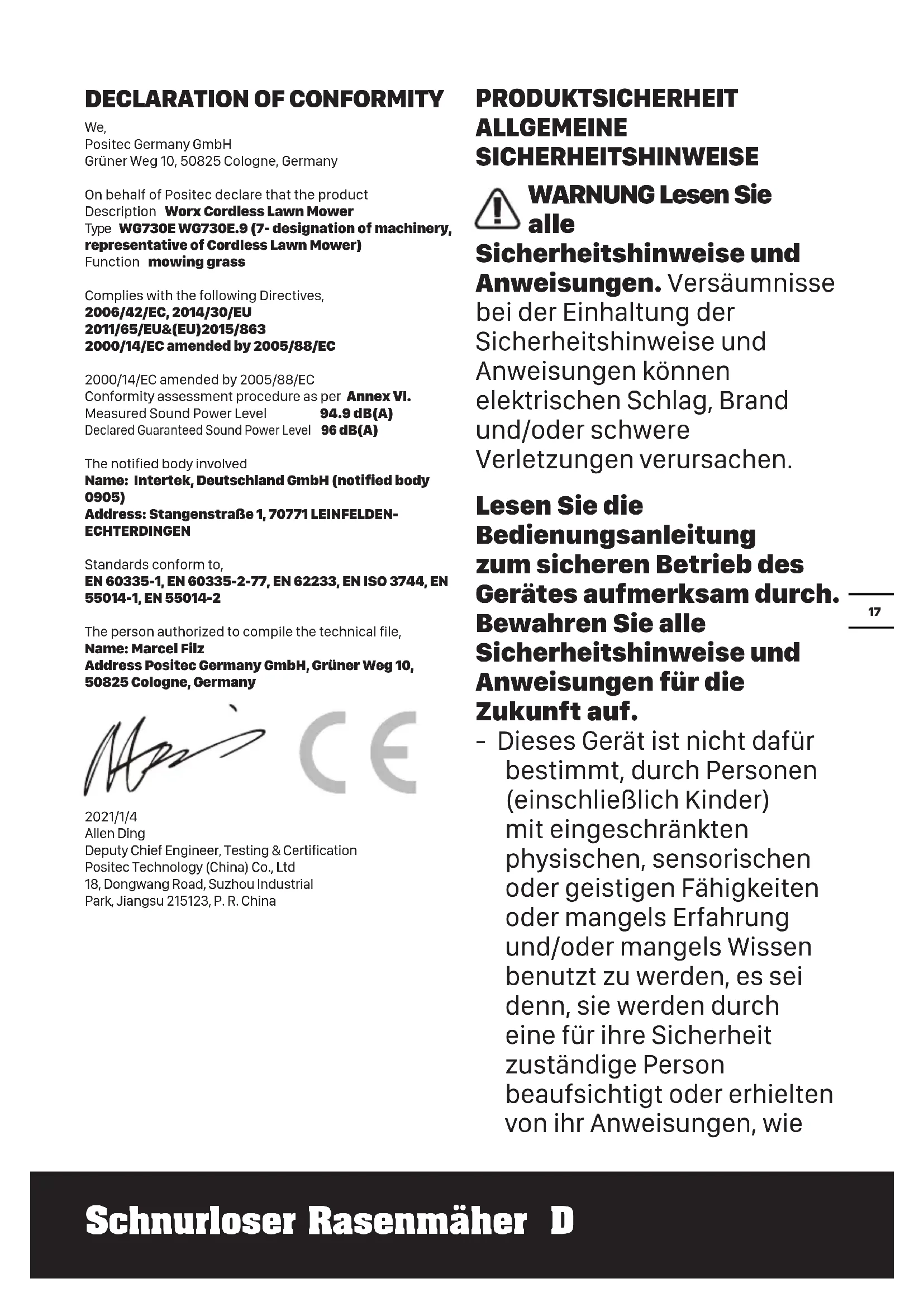

BEDIENUNGSANLEITUNG WG730E WORX

Name: Intertek, Deutschland GmbH (notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

PRODUKTSICHERHEIT ALLGEMEINE

SICHERHEITSHINWEISE

WARNUNG Lesen Sie alle

Sicherheitshinweise und

Anweisungen. Versäumnisse

bei der Einhaltung der

Sicherheitshinweise und

Anweisungen können

elektrischen Schlag, Brand

und/oder schwere

Verletzungen verursachen.

Lesen Sie die

Bedienungsanleitung

zum sicheren Betrieb des

Gerätes aufmerksam durch.

Bewahren Sie alle

Sicherheitshinweise und

Anweisungen für die

Zukunft auf.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie

das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden um Sicherzustellen, dass sie nicht mit dem Ladegerät spielen.
• Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.

WICHTIG

VOR GEBRAUCH BITTE

GENAU DURCHLESEN

FÜR SPÄTERE BEZUGNAHME

AUFBEWAHREN

Sicherer Betrieb Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Niemals mähen, während sich Personen, insbesondere Kinder, oder Tiere in unmittelbarer Nähe

aufhalten.

d) Bedenken Sie, dass der Bediener oder Benutzer bei Unfällen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortung trägt!

Vorbereitung

a) Tragen Sie beim Mähen stets festes Schuhwerk und eine lange Hose. Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden könnten.
c) Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. Tauschen Sie beschädigte und unleserliche Etiketten aus.

Betrieb

a) Nur bei Tageslicht oder gutem künstlichen Licht mähen.

b) Nach Möglichkeit nicht in nassem Gras arbeiten.

c) Auf schrägen Flächen stets auf sicheren Tritt achten.

d) Gehen Sie; rennen Sie niemals mit dem Gerät;

e) Mähen Sie bei Rotormaschinen mit Rädern Abhänge niemals auf hinaus oder hinab, sondern immer seitlich am Hang entlang;

f) Beim Richtungswechsel an Abhängen äußerst vorsichtig sein.

g) Keine besonders steilen Abhänge mähen.

h) Beim Rückwärtsgehen oder Ziehen des Rasenmähers äußerst vorsichtig sein.

i) Die Messer müssen stehen, wenn der Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport vom und zu dem zu mähenden Bereich.

j) Den Rasenmäher auf keinen Fall mit defekten Schutzvorrichtungen oder Schutzblechen, oder ohne ordnungsgemäß montierte

Sicherheitseinrichtungen wie z. B. Prallbleche und/oder Grasfangvorrichtung betreiben.

k) Den Motor wie in den Anweisungen beschrieben starten und dabei darauf achten, dass die Füße ausreichend weit von den Messern entfernt sind.

I) Den Rasenmäher beim Starten des Motors nicht kippen, es sei denn, es ist für das Anlaufen erforderlich. In diesem Fall nur so weit wie nötig und nur auf der Bediener abgewandten Seite kippen.

m) Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Bei Rotormäher die Austragsöffnung unbedingt freihalten.

n) Sie dürfen die Klingen nicht berühren, bevor die Sperrvorrichtung entfernt worden ist und die Klingen vollständig zum Stillstand gekommen sind;

o) Starten Sie den Rasenmäher nicht, wenn Sie vor der Auslassöffnung stehen.

p) Transportieren Sie den Rasenmäher nicht, wenn die

Stromquelle eingeschaltet ist.

q) Stoppen Sie den Rasenmäher und entfernen Sie die Deaktivierungsvorrichtung. Stellen Sie sicher, dass die beweglichen Teile zum vollständigen Stillstand gekommen sind.

- Sie die Maschine unbeaufsichtigt lassen, - Sie ein Hindernis wegräumen, - Sie die Maschine überprüfen, säubern oder an der Maschine arbeiten, - nach der Kollision mit einem Fremdkörper. Den Rasenmäher auf Beschädigungen untersuchen und wenn notwendig instand setzen lassen

Falls der Rasenmäher plötzlich ungewöhnlich stark zu vibrieren beginnt (sofort prüfen)

– Auf Schädenhininspizieren.
- Beschädigte Teile austauschen oder reparieren.
- Lose Teile überprüfen und festziehen.

Wartung und aufbewahrung

a) Den Festsitz aller Schrauben, Muttern und Bolzen sicherstellen, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet;
b) Den Grasfangkorb regelmäßig auf Abnutzung überprüfen;
c) Abgenutzte oder beschädigte Teile sicherheitshalber auswechseln. Nur echte Ersatz- und Zubehörteile benutzen.
d) Achten Sie bei der Einstellung des Gerätes darauf, dass Ihre Finger nicht zwischen dem beweglichen Messer und feststehenden Teilen eingeklemmt werden.
e) Lassen Sie den Rasenmäher stets auskühlen, bevor Sie ihn einlagern.
f) Beim Warten der Messer denken Sie daran, dass sich die Klingen noch immer bewegen lassen, auch wenn die Stromquelle schon ausgeschaltet ist.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei

Nichtverwendung des

Akkupacks ist dieses

von Metallgegenständen fernzuhalten, wie etwa

Büroklammern, Münzen,

Nägeln, Schrauben oder anderen kleine

Metallgegenständen, wo sich die Batterieklemmer berühren könnten.

Das Kurzschließen der Batterieklemmen kann

Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht

mechanischen Stößen aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupack muss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.
k) Nach längerer Lagerung

des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

I) Nur mit dem von Worx bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

m) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

n) Akkupacks von Kindern fernhalten.

o) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

p) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

q) Ordnungsgemäß entsorgen.

r) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.

s) Nehmen Sie das Akkupack nicht aus der

Originalverpackung, bis es verwendet werden soll.

t) Beachten Sie die Plus (+) und Minus (−) Markierungen auf dem Akku und stellen Sie die korrekte Anwendung sicher.

SYMBOLE

	Lesen Sie die Bedienungsanleitung aufmerksam durch und stellen Sie sicher
	Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.
	Vorsicht scharfe Schneidblätter. Schneidblätter haben einen Nachlauf, nachdem die Maschine ausgeschaltet ist - Trennen Sie vor einer Wartung.
	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.
	Nicht verbrennen
	Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.
	Schutzhandschuhe tragen
	Entfernen Sie den Akku aus der Halterung, bevor Sie Einstellungen, Service- oder Wartungsarbeiten durchführen.
	Ziehen Sie den Schlüssel ab
	Die Messer drehen sich nach dem Ausschalten der Maschine weiter. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen.

KOMPONENTEN

1. SICHERHEITS-SPERRTASTE

2. BÜGELHANDGRIFF

3. OBERER GRIFF

4. GRIFF KNOPF, OBERER

5. GRIFF FÜR BEUTEL

6. SICHERHEITSKLAPPE

7. GRASFANGBEUTEL

8. GRIFF KNOPF, UNTERER

9. TRAGEGRIFF

10. AKKU-ABDECKUNG

11. GRASFANGBEUTEL-ANZEIGE

12. UNTERER GRIFF

13. AKKU-PACK* (SIEHE ABB. E1)

14. SICHERHEITSSCHLÜSSEL (SIEHE ABB. E1)

15. MESSERBOLZEN (SIEHE ABB. M1)

16. MESSER (SIEHE ABB. M1)

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WG730E WG730E.9 (7 - Bezeichnung der Maschine, repräsentiert die Schnurloser Rasenmäher)

	WG730E WG730E.9
Nennspannung 20V	--- Max. **
Leerlaufdrehzahl	3500 /min
Aufsatzdurchmesser	32 cm
Schneidradius	30 cm
Vorderrad-Durchmesser	140 mm
Hinterrad-Durchmesser	160 mm
Schnitthöhe	30 – 70 mm
Schneidehöhen-Positionen	3
Grasfangkorb	30 L
Batterietyp Lithium-Ionen-Akku
Ladezeit (Ca.) 125 mins /
Gewicht	9.3 kg	8.6 kg

**Spannung ohne Arbeitslast gemessen.

Anfangsakkuspannung erreicht maximal 20 Volt.

Nennspannung ist 18 Volt.

ZUBEHÖRTEILE

	WG730E W	G730E.9
Batterie-Paket (WA3014) 1	/
Aufladegerät (WA3880)	1	/
Gras-Sammelbeutel	1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Wählen Sie den Werkzeugtyp entsprechend der Arbeit, die Sie durchführen möchten. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA = 81.3 dB(A)
K_pA 3.0 dB (A)
Gewichtete Schallleistung L	_wA = 94.9 dB(A)
K_wA	1.0 dB (A)
Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert:	a_h < 2.5 m/s^2
Unsicherheit K = 1.5 m/s2

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen.

WARNING: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
MONTAGE
Montage der Griffstange Siehe Abb.	A1-A4
Montage des Gras-Sammelbeutels Siehe Abb.B1-B3
Montage des Gras-Sammelbeutels am RasenmäherHINWEIS: Drücken Sie den Gras-Beutel leicht ein, um sicherzugehen, dass er komplett installiert ist.	Siehe Abb.C1, C2
Prüfen des AkkuladestandsHINWEIS: Abb. D1 gilt nur für das Akkupack mit Akkustandanzeige.	Siehe Abb.D1
Aufladen des AkkupacksWeitere Details finden Sie im Handbuch des Ladegeräts.	Siehe Abb.D2
Einsetzen/ausbauen der Batterie Siehe Abb.E1, E2
BETRIEB
Starten & Stoppen Siehe Abb.F
instellen der SchnitthöheEntfernen Sie den Akku-Pack.Drehen Sie den Mäher um. GreifenSie ein Rad und ziehen oderschieben Sie es nach vorne. AchtenSie darauf, es so weit nach vornezu ziehen, dass es sich in derRadhalterung nach oben/untenbewegen lässt. Wenn sich das Radin der vordersten Position befindet,schieben Sie es nach oben oderunten in die gewünschte Position.Wiederholen Sie die obigen Schrittefür alle vier Räder. Stellen Sie sicher,dass sich alle vier Räder in dergleichen Schnitthöhe befinden.WARNUNG! Halten Siean, lassen Sie denBedienungsbügel los und wartenSie, bis der Motor anhält, bevor Siedie Höhe einstellen.Die Klingendrehen sich weiter, nachdemdie Maschine ausgeschaltetwurde. Drehende Klingen könnenVerletzungen verursachen.Berühren Sie niemals rotierendeKlingen!	Siehe Abb.G1, G2
GrasbehälterfüllstandanzeigeLeer: Klappe leicht geöffnet (a)Voll: Klappe geschlossen (b)	Siehe Abb. H
Entfernen/Leeren des Gras-SammelbeutelsWARNUNG! Überprüfen Sie vorder Verwendung stets, dassdie Sicherheitsklappe den Auswurfverschlossen hat. Heben Sie dieSicherheitsklappe niemals an, wennder Rasenmäher ohne montiertenGras-Sammelbeutel verwendet wird.	Siehe Abb. I
Aufbewahrung Siehe Abb.J1,J2

TIPPS FÜR DAS MÄHEN

HINWEIS: INSPIZIEREN SIE IMMER DIE GEGEND, IN WELCHER DER RASENMÄHER GENUTZT WERDEN SOLL. ENTFERNEN SIE ALLE STEINE, STÖCKE, DRÄHTE, KNOCHEN UND ANDEREN SCHUTT, DER DURCH DIE ROTIERENDEN KLINGEN HOCH GESCHLEUDERT WERDEN KÖNNTE.

1. Mähen Sie seitwärts an Abhängen entlang und niemals hoch oder runter. Seien Sie besonders vorsichtig, wenn Sie auf Abhängen die Richtung ändern. Mähen Sie nicht übermäßig auf steilen Hängen. Bewahren Sie immer eine gute Standfestigkeit.

2. Lassen Sie Henkel los, um den Mäher auszuschalten, wenn Sie eine Kiesfläche überqueren (Steine können vom Messer geworfen werden).

3. Stellen Sie den Rasenmäher auf die höchste Schnittstufe, wenn Sie unebenen Boden oder hohes Unkraut mähen. Ein Entfernen von zu viel Gras auf einmal kann zum Schnellschluss des Schutzschalters führen. Das stoppt den Rasenmäher.
4. Falls ein Gras-Beutel während der Zeit raschen Wachstums benutzt wird, kann es sein, dass das Gras die Entleerungs-Öffnung verstopft. Lassen Sie Henkel los, um den Rasenmäher auszuschalten, und ziehen Sie den Sicherheitsschlüssel ab. Entfernen Sie den Gras-Beutel und schütteln Sie das Gras runter ins hintere Ende des Beutels. Reinigen Sie auch alles Gras oder jeden Schutt, der sich rund um die Entleerungs-Öffnung festgesetzt haben mag. Ersetzen Sie den Gras-Beutel.
5. Wenn der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, lassen Sie Henkel los, um den Rasenmäher auszuschalten, und ziehen Sie den Sicherheitsschlüssel ab. Entfernen Sie dann den Sicherheitsschlüssel. Suchen Sie sofort nach der Ursache. Vibration ist ein Zeichen für Probleme. Bedienen Sie den Rasenmäher nicht, bis eine Wartungsprüfung durchgeführt worden ist.
6. LASSEN SIE HENKEL IMMER WIEDER LOS, UM RASENMÄHER AUSZUSCHALTEN UND DEN SICHERHEITSSCHLÜSSEL ZU ENTFERNEN, WENN SIE IHN FÜR KURZE ZEIT UNBEAUFSICHTIGT LASSEN.

SCHNEIDEBEREICH

Der Schneidebereich kann durch mehrere Faktoren beeinträchtigt werden, beispielsweise durch die Schnitthöhe, die Feuchtigkeit des Rasens, die Graslänge und -dichte. Außerdem wird durch zu häufiges Starten und Anhalten des Rasenmähers im laufenden Betrieb der Schneidebereich verkleinert. Die folgende Tabelle stellt den Zusammenhang zwischen Schneidbedingungen und Schneidebereich dar.

Schnitthöhe	Schneidebereich (maximal)
7cm bis 5cm abschneiden 200 m	^2

TIPPS:

1) Es empfiehlt sich, dass Sie Ihren Rasen häufiger mähen, mit normaler Geschwindigkeit laufen, und den Mäher während des Betriebs nicht zu oft starten bzw. anhalten.
2) Um optimale Leistungen zu erreichen, stellen Sie sicher, dass zwei vollständig geladene Akkupacks gleichzeitig genutzt und stets 1/3 oder weniger der Grashöhe geschnitten werden.
3) Gehen Sie beim Mähen von langem Gras langsam, damit das Schneiden effektiver durchgeführt und das Schnittgut ordnungsgemäß ausgeworfen werden kann.
4) Vermeiden Sie das Schneiden von nassem Gras; anderenfalls wird dieses auf der Unterseite des Mähwerks haften und Schnittgut kann nicht gesammelt bzw. ordnungsgemäß ausgeworfen werden.
5) Bei frischem oder dickem Gras sollte eine höhere

Schnitthöhe eingesetzt werden, die zudem die Lebensdauer der Batterie verlängert.

WARTUNG

WARNING: Schalten Sie den Rasenmäher aus, entfernen Sie den Sicherheitsschlüssel und die Batterien, bevor Sie den Grasfangsack entfernen.

HINWEIS: Folgende Wartungsarbeiten sind regelmäßig auszuführen, um den zuverlässigen und sicheren Betrieb zu gewährleisten. Den Rasenmäher auf offensichtliche Defekte wie z. B. ein lockeres, verstelltes oder beschädigtes Messer, lose Befestigungs- oder Zubehörteile und verschlissene oder beschädigte Komponenten. Die Abdeckungen und Schutzbleche müssen in einwandfreiem Zustand und richtig angebracht sein. Vor dem Betrieb des Rasenmähers die notwendigen Wartungs- und Reparaturarbeiten durchführen. Sollte der Rasenmäher trotz regelmäßiger Wartung ausfallen, Bitte rufen Sie den Kundendienst für eine Beratung an.

SCHÄRFEN DER KLINGE

HALTEN SIE DIE KLINGE FÜR EINE OPTIMALE MÄH-LEISTUNG SCHARF. EINE STUMPFE KLINGE SCHNEIDET GRAS NICHT SAUBER ODER MULCHT NICHT ORDENTLICH.

TRAGEN SIE ORDENTLICHEN AUGENSCHUTZ BEIM ENTFERNEN, SCHÄRFEN UND EINSETZEN DER KLINGE. VERSICHEREN SIE SICH DASS DER SICHERHEITSSCHLÜSSEL und die BATTERIEN ENTFERNT SIND.

Es ist unter normalen Umständen normalerweise ausreichend, die Klinge zweimal in der Mäh-Saison zu schärfen. Sand sorgt dafür, dass die Klinge rasch stumpf wird. Falls Ihr Rasen auf sandiger Erde wächst, dann ist es notwendig, öfter zu schärfen.

ERSETZEN SIE EINE VERBOGENE ODER BESCHÄDIGTE KLINGE SOFORT!

BEIM SCHÄRFEN DER KLINGE

1. Gehen Sie sicher, dass die Klinge ausbalanciert bleibt.
2. Schärfen Sei die Klinge am originalen Schnittwinkel.
3. Schärfen Sie die Schnittkanten an beiden Enden der Klinge und entfernen Sie von beiden Enden gleich viel Material.

HINWEIS:

1. Stellen Sie sicher, dass der Mäher ausgeschaltet ist. Entfernen Sie den Sicherheitsschlüssel und die Batterien.
2. Bringen Sie den Mäher in die senkrechte Lagerstellung.

DAS SCHÄRFEN EINER KLINGE IN EINEM SCHRAUBSTOCK (Siehe Abb. K)

1. Vergewissern Sie sich, dass der Henkel freigegeben ist, das Messer angehalten und der Sicherheitsschlüssel abgezogen wurde, bevor Sie das Messer abziehen.
2. Nehmen Sie die Klinge aus dem Rasenmäher. Lesen Sie die Anweisungen für das Herausnehmen und Anbringen der Klinge.
3. Sichern Sie die Klinge K-1 in einem Schraubstock K-2.
4. Tragen Sie eine Schutzbrille und passen Sie auf, dass Sie sich nicht selbst schneiden.
5. Feilen Sie die Schneidekanten der Klinge sorgfältig mit einer feinen Feile K-3 oder einem Schleifstein.

6. Überprüfen Sie die Balance der Klinge. Lesen Sie die Anweisungen für das Ausbalancieren der Klinge.

7. Ersetzen Sie die Klinge auf dem Rasenmäher und befestigen Sie diese sicher. Schauen Sie sich die nachstehenden Hinweise an.

AUSBALANCIEREN DER KLINGE (Siehe Abb. L)

Überprüfen Sie die Balance der Klinge dadurch, dass Sie das zentrale Loch in der Klinge L-1 auf einen Schraubenzieher-Schaft L-2 platzieren, der horizontal im Schraubstock L-3 eingeklemmt ist. Wenn eines der beiden Enden der Klinge nach unten hin rotiert, müssen Sie dieses Ende weiter feilen. Die Klinge ist ordentlich ausbalanciert, wenn keines der beiden Enden nach unten hängt.

KLINGEN WARTEN (Siehe Abb. M1, M2)

Erneuern Sie - unabhängig vom Zustand - Ihre klinge, sobald Sie 50 Stunden mit Ihr gemäht haben oder spätestens nach 2 Jahren.

Je nachdem, was früher eintritt. Folgen Sie diesen Arbeitsschritten, um Ihre Klinge herauszunehmen und zu ersetzen. Sie brauchen dafür Gartenhandschuhe (nicht mitgeliefert) und einen Gabelschlüssel (nicht mitgeliefert), um die Klinge herauszunehmen. Stellen Sie sicher, dass der Sicherheitsschlüssel und die Batterien nicht installiert sind. Klemmen Sie einen Holzklotz zwischen dem Messer und dem Mähwerk ein, um das Drehen des Messers zu verhindern fest und lösen Sie die Klingenschraube mit einem Schraubenschlüssel. Nehmen Sie dann die Klinge ab.

Zum Zusammenbau setzen Sie die Klinge mit den Schneidflächen zum Boden hin an. N, danach ziehen Sie den Bolzen fest.

AUFBEWAHRUNG (Siehe Abb. J1, J2)

Schalten Sie den Rasenmäher aus und entfernen Sie stets den Sicherheitsschlüssel und die Batterien. Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfernen, insbesondere von den Lüftungsschlitzen.

Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfernen.

Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden.

Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

STÖRUNGSBEHEBUNG

Problem Abhilfema	Bnahme
1. Der Mäher läuft nicht, wenn der Bedienungsbügel aktiviert ist.	A. Vergewissern Sie sich, dass der Sicherheitsschlüssel installiert wurde und vollständig eingerastet ist und dass der Sicherheitssperrknopf vollständig gedrückt ist.B. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen lassen.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.
2. Der Motor blockiert beim Mähen.	A. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehem lassen.B. Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmäher.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.D. Vermeiden Sie eine Überlastung des Rasenmähers. Vermeiden Sie eine Überlastung des Rasenmähers. Verlangsamen Sie die Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an. Oder beides

3. Der Rasenmäher läuft, aber die Schneidleistung ist unbefriedigend, oder nicht den gesamten Rasen schneidet.	A. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.B. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie Folgendes: Schärfe des Messers – halten Sie das Messer scharf. Das Deck und die Auswurföffnung auf Verstopfungen.C. Die Radhöheneinstellung ist möglicherweise zu niedrig für den Rasen. Heben Sie die Schnitthöhe an.
4. Der Rasenmäher lässt sich nur schwer schieben.	A. Vergrößern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder frei drehen lassen.
5. Der Rasenmäher ist ungewöhnlich laut und vibriert.	A. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob das Messer verbogen oder beschädigt ist. Ersetzen Sie ein beschädigtes Messer ggf. durch ein Ersatzmesser von. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt, wenn die Unterseite des Decks beschädigt ist.B. Wenn das Messer nicht sichtlich beschädigt ist und der Rasenmäher weiterhin vibriert: Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, und entfernen Sie das Messer. Drehen Sie das Messer um 180 Grad, und setzen Sie es wieder ein. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt,, wenn das Gerät weiterhin vibriert.
6. Ladestatus-LEDs leuchten nicht.	A. Steckverbindung prüfen.B. Tauschen Sie das Ladegerät aus.
7. Die LED des Akku-Ladegeräts schaltet nicht auf grün um.	A. Der Akku muss untersucht werden. Bringen Sie diesen zu einem autorisierten Servicezentrum.
8. Geschnittenes Gras wird vom Rasenmäher nicht im Beutel aufgesammelt.	A. Nehmen Sie bei Nutzung des Auffangkorbs die Mulchplatte heraus.B. Die Auswurföffnung ist verstopft. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Entfernen Sie abgeschnittenes Gras aus der Auswurföffnung.C. Zu viel gemähtes Gras. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen.D. Der Behälter ist voll. Leeren Sie den Behälter öfter.
9. Beim Mulchen sind Ablagerungen erkennbar.	A. Es wird zu viel Gras abgeschnitten. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen. Schneiden Sie nicht mehr als 1/3 der Gesamtlänge.B. Prüfen Sie das Messer auf dessen Schärfe. Halten Sie das Messer stets gut geschärft.
10. Niedrige oder verringerte Laufzeit nach zahlreichen Anwendungen.	A. Bringen Sie das Gerät in ein autorisiertes Servicezentrum - eventuell ist ein neuer Akku erforderlich.
11. Die LED des Akkuladegeräts blinkt rot und der Akku kann nicht aufgeladen werden.	A. Der Akku überhitzt nach dauerhafter Nutzung.Entnehmen Sie den Akku aus dem Ladegerät und lassen Sie diesen auf 42 °C oder weniger abkühlen.

Anschrift: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Normen,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Filz

Anschrift Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A##

2021/1/4

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt

Beschreibung Worx Schnurloser Rasenmäher

Typ WG730E WG730E.9 (7 - Bezeichnung

der Maschine, repräsentiert die Schnurloser Rasenmäher)

Funktion Grasschnitt

den Bestimmungen der folgenden Richtlinien entspricht,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC geändert durch 2005/88/EC

2000/14/EC geändert durch 2005/88/EC

Konformitätsbewertungsverfahren nach

Gemessene Schallleistung 94.9 dB(A)

Garantierte Schallleistung 96 dB(A)

Anhang VI

Zertifizierungsstelle

Name: Intertek, Deutschland GmbH(notifizierte Stelle 0905)

SÉCURITÉ DU PRODUIT AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

AVERTISSEMENT

Lire tous les

Nom: Intertek, Deutschland GmbH (Organisme notifié 0905)

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGENL

Et conforme aux normes,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Naam: Intertek, Deutschland GmbH(aangemeide instantie 0905)

Adres: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Standaards in overeenstemming met,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Standarder i overensstemmelse med:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse Positec Germany GmbH, Grüner Weg 10, 50825

Cologne, Germany

M A

2021/1/4

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd

Adresse: Stangenstraße 1,70771 LEINFELDEN-ECHTERDINGEN

Standardene samsvarer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adress: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Normy są zgodne z,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Cím:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adresa:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECH-TERDINGEN

Naslov: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN
