WG730E - Grasmaaier WORX - Gratis gebruiksaanwijzing en handleiding

Merk	WORX
Model	WG730E
Producttype	Draadloze grasmaaier
Voeding	Lithium-ion accu 20 V max (18 V nominaal)
Onbelast toerental	3500 tpm
Snijdiameter	30 cm
Behuizingdiameter	32 cm
Snijhoogte	30-70 mm (3 standen)
Capaciteit opvangbak	30 L
Diameter voorwielen	140 mm
Diameter achterwielen	160 mm
Gewicht (standaard model)	9,3 kg
Laadtijd	Ongeveer 125 min
Type meegeleverde accu	Lithium-ion (WA3014)
Meegeleverde lader	WA3880
Hoofdfuncties	Maaien, gras verzamelen, mulchen (optioneel)
Geluidsdrukniveau (LpA)	81,3 dB(A) (onzekerheid 3 dB)
Geluidsvermogensniveau (LwA)	94,9 dB(A) (onzekerheid 1 dB)
Veiligheid	Vergrendelknop, veiligheidssleutel, veiligheidsklep, automatische uitschakeling
Onderhoud	Mes slijpen en balanceren, regelmatig reinigen, inspectie van bevestigingen
Reserveonderdelen en repareerbaarheid	Gebruik originele WORX onderdelen; reparatie door erkend centrum aanbevolen
Inhoud van de verpakking	Grasmaaier, accu, lader, opvangzak, veiligheidssleutel
Opslag	Op een droge plaats, in verticale positie, zonder er voorwerpen op te plaatsen

Veelgestelde vragen - WG730E WORX

Wat te doen als de grasmaaier niet start?

Controleer of de veiligheidssleutel goed is geplaatst en de vergrendelknop is ingedrukt. Zorg ervoor dat de accu is opgeladen (groen lampje op de lader). Als het probleem aanhoudt, inspecteer het mes: het moet vrij kunnen draaien. Raadpleeg de probleemoplossingsgids.

Hoe stel ik de snijhoogte in?

Verwijder de accu en de sleutel. Draai de grasmaaier om. Pak een wiel vast en trek het naar voren om te ontgrendelen, schuif het vervolgens omhoog of omlaag naar de gewenste stand (3 standen). Herhaal dit voor alle vier de wielen en stel ze op dezelfde hoogte in.

Waarom stopt de motor tijdens het maaien?

Dit kan komen door overbelasting (te hoog of dicht gras), een lege accu of een geblokkeerd mes. Laat de hendel los, verwijder de sleutel en de accu. Controleer of het mes vrij draait en verhoog indien nodig de snijhoogte.

Hoe slijp ik het mes?

Verwijder de accu en de sleutel. Verwijder het mes (bout linksom losdraaien). Zet het mes in een bankschroef en vijl de snijranden met een fijne vijl, behoud de oorspronkelijke hoek. Controleer de balans door het centrale gat op een schroevendraaier te plaatsen: als één kant naar beneden helt, vijl die kant tot balans is bereikt.

Hoe reinig ik de grasmaaier?

Zet de grasmaaier uit, verwijder de sleutel en de accu. Gebruik een zachte borstel en een droge doek (geen water of chemicaliën). Reinig de onderkant van de behuizing en de ventilatiesleuven. Verwijder gras onder het mes met een houten of plastic instrument.

Wat te doen als de opvangzak niet volloopt?

Controleer of de mulchplaat is verwijderd (indien geïnstalleerd). Zorg ervoor dat de uitwerpbuis niet verstopt is. Als de zak vol is, leeg hem vaker. Verlaag de snijhoogte als het gras te lang is.

Hoe vervang ik het mes?

Nadat u de accu en de sleutel hebt verwijderd, blokkeer het mes met een houten blok. Draai de mesbout los (linksom) met een sleutel. Plaats het nieuwe mes met de snijzijden naar de grond en draai de bout stevig aan.

Waarom trilt de grasmaaier abnormaal?

Stop onmiddellijk, verwijder de sleutel en de accu. Inspecteer het mes: als het beschadigd of verbogen is, vervang het dan. Als het intact lijkt, draai het 180° en plaats het terug. Als de trillingen aanhouden, breng de grasmaaier naar een erkend centrum.

Hoe laad ik de accu op?

Gebruik uitsluitend de meegeleverde lader (WA3880). Sluit de lader aan op een stopcontact, plaats de accu. Rood lampje geeft laden aan; groen geeft volle accu aan (ongeveer 125 min). Als het lampje rood knippert, is de accu te warm: laat hem afkoelen.

Hoe berg ik de grasmaaier op?

Zet de grasmaaier uit, verwijder de sleutel en de accu. Maak hem schoon. Plaats hem in verticale positie (staande opslag) op een droge plaats. Plaats geen voorwerpen erop. Bewaar de accu op een koele, droge plaats, buiten bereik van kinderen.

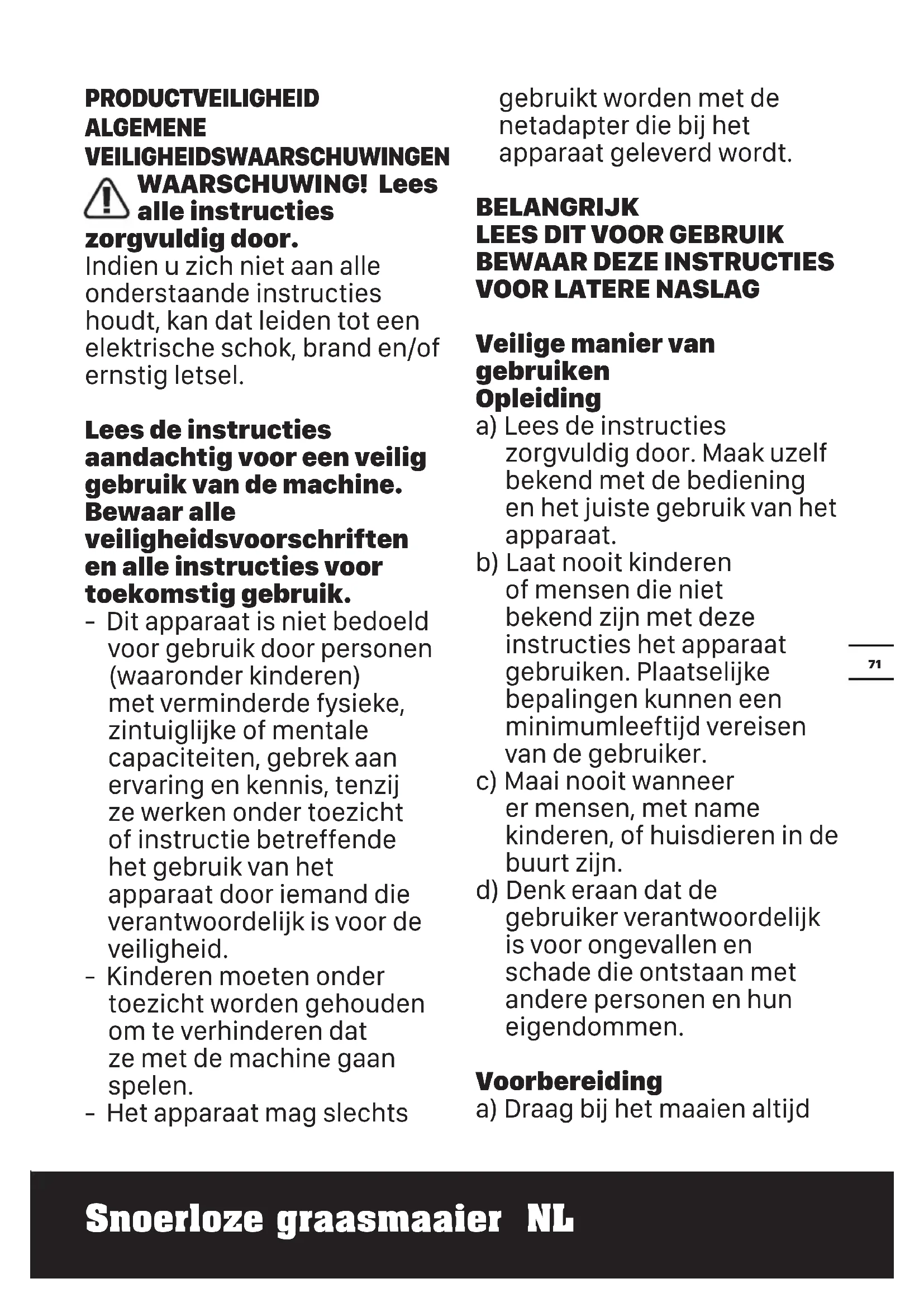

GEBRUIKSAANWIJZING WG730E WORX

Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.

• Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de machine gaan spelen.
• Het apparaat mag slechts

gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG

Veilige manier van gebruiken Opleiding

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

Voorbereiding

a) Draag bij het maaien altijd

stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt.

b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden;
c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels.

Bediening

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren niet;
e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;
f) Wees extra voorzichtig

wanneer u op hellingen van richting verandert.

g) Maai niet op zeer steile hellingen.
h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.
i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.
j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst.
m)Plaats uw handen of voeten

niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.

n) Raak het mes niet aan voordat de machine uitgeschakeld is en de messen volledig tot stilstand zijn gekomen;

o) Start de grasmaaier niet wanneer u voor de uitlaatopening staat.

p) Vervoer de grasmaaier niet terwijl de stroom is ingeschakeld.

q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen.

- Als u de machine onbeheerd laat,

- Voordat u een blokkade verwijdert,

- Voordat u de machine controleert, schoonmaakt of eraan werkt,

- Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig.

Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren)

• Inspecteer op schade.
• vervang of repareer eventuele beschadigde onderdelen.
• controleer en maak alle losse onderdelen vast.

Onderhoud en opslag

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
b) Controleer de grasbak regelmatig op slijtage of achteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid. Gebruik alleen originele vervangonderdelen en accessoires.
d) Wees voorzichtig bij het instellen van de machine, zodat er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.
e) Laat de grasmaaier volledig afkoelen voordat u deze opbergt.
f) Wanneer u de bladen onderhoudt, moet u zich bewust zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron is

uitgeschakeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in

contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.

g) Houd batterijcellen en accupacks schoon en droog.

h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

I) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

m) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
n) Houd accupacks buiten het bereik van kinderen.
o) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
p) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
q) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
r) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
s) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik.
t) Let op de plus (+) en min (−) markeringen op de accu en zorg voor correct gebruik.

SYMBOLEN

	Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapthoe de bediening werkt
	Houd omstanders op afstand.
	Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht.
	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.
	Niet in brand steken
	Li-Ion-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
Li-Ion
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	Draag beschermende handschoenen

ONDERDELENLIJST

1. VEILIGHEIDSVERGRENDELINGSKNOP

2. BEUGELHANDGREEP

3. BOVENSTE HENDEL

4. HANDGREEPKNOP, BOVENSTE

5. ZAKHANDGREEP

6. VEILIGHEIDSFLAP

7. GRASOPVANGZAK

8. HANDGREEPKNOP, ONDERSTE

9. DRAAGGREEP

10. DEKSEL VAN BATTERIJPAKKET

11. GRASZAKINDICATOR

12. ONDERSTE HENDEL

13. BATTERIJPAKKET* (ZIE AFB. E1)

14. VEILIGHEIDSSLEUTEL (ZIE AFB. E1)

15. MESBOUT (ZIE AFB. M1)

16. MES (ZIE AFB. M1)

*Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

TECHNISCHE GEGEVENS

Type WG730E WG730E.9 (7 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

	WG730E WG730E.9
Nominaal vermogen	20V --- Max. **
Toerental onbelast 3500 /min
Dekdiameter	32 cm
Snijdiameter	30 cm
Diameter van voorwiel	140 mm
Diameter van achterwiel	160 mm
Maaihoogte	30 – 70 mm
Hoogte-instellingen	3
Capaciteit grasbak 30 L
Accutype Lithiumionbatterij
Laadtijd (aprox.) 125 mins		/
Gewicht machine 9.8 kg	8.6 kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

TOEBEHOREN

	WG730E WG730E.9
Accu (WA3014) 1	/
Acculader (WA3880)	1	/
Grasopvangzak	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kies de kwaliteit afhankelijk van het werk dat u wil gaan uitvoeren. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	L_pA = 81.3 dB(A)
K_pA	3.0 dB (A)
A-gewogen geluidsvermogen	L_wA = 94.9 dB(A)
KWA	1.0 dB (A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Gewogen trillingswaarde a	_h < 2.5 m/s^2
Onzekerheid K = 1.5 m/s^2

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

Gebruik volgens bestemming

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
MONTAGE
Assembleren van de greepstang Zie Fig.A1-A4
Assembleren van grasopvangzak Zie Fig.B1-B3
Assembleren van de grasopvangzak aan de grasmaaimachineOPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.	Zie Fig.C1, C2
Controleren van de laadtoestand van het accupackOPMERKING: Fig. D1 is alleen geschikt voor het accupack met indicatielampje voor de accu.	Zie Fig.D1
Laden van het accupack U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat.	Zie Fig.D2
Verwijderen & Plaatsen van het accupackPlaats de veiligheidssleutel voordat u het batterijpak installeert.	Zie Fig.E1, E2
BEDIENING
Starten & Stoppen Zie Fig.F
Instellen van de maaihoogte Verwijder het batterijpakket. Draai de maaier om. Pak één wiel vast en trek of duw het naar voren.Zorg ervoor dat u deze ver genoeg naar voren trekt, zodat deze in de wielbeugel omhoog/omlaag kan worden bewogen. Schuif het wiel omhoog of omlaag in de gewenste positie, met het wiel in de meest vooruitgeschoven positie. Herhaal de bovenstaande stappen voor alle vier de wielen. Zorg ervoor dat alle vier de wielen op dezelfde maaihoogte staan.	Zie Fig.G1, G2
WAARSCHUWING Stop, laat de bedieningsbeugel los en wacht tot de motor stopt voordat u de hoogte aanpast. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. Raak de draaiende messen niet aan.
Indicator vulniveau graszakLege status: flap zwevend (a)Volle status: flap omlaag (b)	Zie Fig. H
Verwijderen/legen van de grasopvangzakWAARSCHUWING! Controleer altijd de veiligheidsflap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsflap op wanneer de grasmaaier in gebruik is zonder de grasopvangbak.	Zie Fig. I
Opslag Zie Fig.J1,J2

MAAITIPS

OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.

1. Maai evenwijdig aan hellingen, niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.
2. Wanneer u door grind gaat, laat u de handgreep van de leuning los om de maaier te "UIT" (het mes kan met stenen gooien).
3. Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stopt.
4. Gebruikt u een graszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Draai de giekhendel los om de maaiert te "UIT" en trek de veiligheidssleutel uit. Verwijder de graszak en schud het gras tot achterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de graszak weer terug.
5. Als de maaier overmatig begint te trillen, maakt u de arm van de arm los om de maaier te "UIT" en verwijdert u de veiligheidssleutel. Zoek naar de oorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier niet voordat er een controle is uitgevoerd.
6. LAAT ALTIJD DE BAILGREEP LOS OM DE MAAIER TE "UIT" EN DE VEILIGHEIDSSLEUTEL TE VERWIJDEREN BIJ HET VERLATEN ZELFS VOOR EEN KORTE TIJD.

MAAIGEBIED

Het maalgebied wordt beïnvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens wordt het maalgebied verkleind doordat de maaier tijdens het gebruik te vaak gestart en gestopt wordt. De tabel hieronder geeft de verhouding tussen de maaiomstandigheden en het maalgebied weer.

Maaihoogte Maaigebied (maximum)
Snijd 7 cm tot 5 cm 200 m	^2

TIPS:

1) Aanbevolen wordt om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik niet te vaak te starten/stoppen.
2) Om de beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en altijd 1/3 of minder van de graslengte af te maaien.
3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel niet worden verzameld of naar behoren worden verwijderd.
5) Bij nieuw of dik gras dient een grotere maaihoogte te worden gebruikt. Dit zal de levensduur van de accu verlengen.

ONDERHOUD

Waarschuwing: Stop de maaier, verwijder de veiligheidssleutel en batterijen voordat u de

grasinzamelzak verwijdert.

OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

HET MES SLIJPEN

HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL en DE BATTERIJEN zijn VERWIJDERD.

Het is meestal voldoende het mes twee keer tijdens het maai-seizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden. VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beide kanten van het mes en verwijder dezelfde hoeveelheid materiaal van weerszijden.

OPMERKING:

1. Zorg dat de maaimachine is uitgeschakeld .Verwijder de sleutel en batterijen.

2. Plaats de machine rechtop in de opslagstand.

HET MES SLIJPEN IN EEN BANKSCHROEF (Zie Fig. K)

1. Voordat u het mes verwijdert, laat u de hendel van de hendel los, het mes is gestopt en de veiligheidssleutel is verwijderd.

2. Verwijder het mes van de maaier. Zie de instructies voor het verwijderen en monteren van het mes.

3. Monteer mes K-1 in een bankschroef K-2.

4. Draag een veiligheidsbril en pas op dat u zichzelf niet snijdt.
5. Vijl zorgvuldig de randen van het mes met een fijne vijl K-3 of op een slijpsteen
6. Controleer de balancering van het mes. Zie de instructies voor de balancering.
7. Zet het mes terug op de maaier en zet het stevig vast. Zie de instructies hieronder.

HET MES BALANCEREN (Zie Fig. L)

Controleer de balancering van het es door het centrale gat van het mes L-1 over schroevendraaier L-2 te zetten, horizontaal in een bankschroef geklemd L-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.

ONDERHOUD VAN HET MES (Zie Fig. M1, M2)

Vernieuw het mes na 50 uur maaien met een minimum vanaf 2 jaar,ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Zorg ervoor dat de veiligheidssleutel en de batterijen niet zijn geïnstalleerd. Klem een blok hout vast tussen het mes en het maaidek om te voorkomen dat het mes draait en schroef de bout linksom met de moersleutel, en verwijder vervolgens het blad.

Om opnieuw te monteren, plaatst u het blad met de snijranden naar de grond gericht. Zet daarna de moer stevig vast.

OPSLAG (Zie Fig. L1, L2)

Stop de maaier en verwijder altijd de veiligheidssleutel en batterijen. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten,

indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

PROBLEMEN OPLOSSEN

Problemen Herstelhandeling

1. De maaier werkt niet wanneer de bedieningsbeugel is geactiveerd.	A. Controleer of de veiligheidssleutel is geïnstalleerd en volledig op zijn plaats zit en of de veiligheidsvergrendelingsknop volledig is ingedrukt.B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen,keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.
2. De motor stopt tijdens het maaien.	A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen, keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien.B. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beide.
3. De maaimachine werkt maar het maaien verloopt niet naar tevredenheid, of maait niet het hele gazon.	A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Keer de maaier om en controleer: Het blad op scherpte – houd het blad scherp. Het dek en de uitwerpgoot op blokkades.C. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.
4. De maaier is moeilijk te duwen.	A. Verhoog de maaihoogte om de wrijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien.
5. De maaier is abnormaal luidruchtig en trilt.	A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai de maaier op zijn kant en controleer het blad om er zeker van te zijn dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervangt u het door een vervangend blad van. Als de onderzijde van het dek beschadigd is, brengt u de maaier terug naar een geautoriseerd servicecentrum van.B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai het blad 180 graden en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug naar een geautoriseerd servicecentrum van.
6. LED's van de acculader branden niet.	A. Controleer dat de stekker goed in het stopcontact zit.B. Vervang de lader
7. De acculader-LED wordt niet groen.	A. De accu moet worden nagekeken. Breng hem naar een geautoriseerd onderhoudscentrum.
8. De maaier pakt het gemaaide gras niet op.	A. Verwijder de mulchplaat als u hem inpakt.B. De grasopvang zit verstopt. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Haal het gemaaide gras uit de grasopvang.C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid.D. De zak is vol. Leeg de zak vaker.
9. Bij mulchen zijn snoeisporen zichtbaar.	A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai niet meer dan 1/3 van de totale lengte.B. Controleer of de bladen scherp zijn. Houd de bladen altijd scherp.
10. Laag of verminderd arbeidsvermogen na vele malen gebruik.	A. Retourneer het apparaat naar een onderhoudscentrum – misschien is een nieuwe accu nodig.
11. De LED van de accu-oplader knippert rood en de accu kan niet worden opgeladen.	A. De accu raakt na continugebruik oververhit. Haal de accu uit de oplader en laat hem tot 42°C of minder afkoelen.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Namens Positec verklaar ik dat het product

Beschrijving Worx Snoerloze grasmaaier

Type WG730E WG730E.9(7 - aanduiding van

machinerie, kenmerkend voor Snoerloze grasmaaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC

Procedure beoordeling conformiteit volgens

Annex VI

Niveau gemeten geluidsvermogen 94.9 dB(A)

Opgegeven, gegarandeerde niveau geluidsvermogen

96 dB(A)

De betrokken aangemelde instantie

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

CE

2021/1/4

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd

Functie tunderea ierbii
