Márka	WORX
Modell	WG730E
Terméktípus	Vezeték nélküli fűnyíró
Tápellátás	20 V max (18 V névleges) lítium-ion akkumulátor
Üresjárati fordulatszám	3500 ford./perc
Vágási átmérő	30 cm
Burkolat átmérője	32 cm
Vágási magasság	30-70 mm (3 pozíció)
Gyűjtőkosár űrtartalma	30 L
Első kerekek átmérője	140 mm
Hátsó kerekek átmérője	160 mm
Tömeg (standard modell)	9,3 kg
Töltési idő	Körülbelül 125 perc
Mellékelt akkumulátor típusa	Lítium-ion (WA3014)
Mellékelt töltő	WA3880
Fő funkciók	Nyírás, fűgyűjtés, talajtakarás (opcionális)
Hangnyomásszint (LpA)	81,3 dB(A) (bizonytalanság 3 dB)
Hangteljesítményszint (LwA)	94,9 dB(A) (bizonytalanság 1 dB)
Biztonság	Reteszelő gomb, biztonsági kulcs, biztonsági fedél, automatikus leállítás
Karbantartás	Penge élezése és kiegyensúlyozása, rendszeres tisztítás, rögzítések ellenőrzése
Alkatrészek és javíthatóság	Használjon eredeti WORX alkatrészeket; javítást hivatalos szervizben javasolt
Csomagolás tartalma	Fűnyíró, akkumulátor, töltő, gyűjtőzsák, biztonsági kulcs
Tárolás	Száraz helyen, függőleges helyzetben, ráhelyezett tárgyak nélkül

Gyakran ismételt kérdések - WG730E WORX

Mit tegyek, ha a fűnyíró nem indul?

Ellenőrizze, hogy a biztonsági kulcs megfelelően be van-e helyezve, és a reteszelő gomb be van-e nyomva. Győződjön meg arról, hogy az akkumulátor fel van töltve (zöld jelzőfény a töltőn). Ha a probléma továbbra is fennáll, ellenőrizze a pengét: szabadon kell forognia. Tekintse meg a hibaelhárítási útmutatót.

Hogyan állítsam be a vágási magasságot?

Távolítsa el az akkumulátort és a kulcsot. Fordítsa meg a fűnyírót. Fogjon meg egy kereket, és húzza előre a kioldáshoz, majd csúsztassa fel vagy le a kívánt pozícióba (3 pozíció). Ismételje meg mind a négy keréken, állítsa be őket azonos magasságra.

Miért áll le a motor nyírás közben?

Ennek oka lehet túlterhelés (túl magas vagy sűrű fű), lemerült akkumulátor, vagy elakadt penge. Engedje el a fogantyút, távolítsa el a kulcsot és az akkumulátort. Ellenőrizze, hogy a penge szabadon forog-e, és szükség esetén növelje a vágási magasságot.

Hogyan élezzem meg a pengét?

Távolítsa el az akkumulátort és a kulcsot. Vegye le a pengét (csavart az óramutató járásával ellentétes irányban csavarja ki). Rögzítse satuhoz, és reszelje le az éleket finom reszelővel, megtartva az eredeti szöget. Ellenőrizze a kiegyensúlyozottságot úgy, hogy a központi lyukat egy csavarhúzóra helyezi: ha az egyik oldal lejjebb van, reszelje addig, amíg egyensúlyba nem kerül.

Hogyan tisztítsam meg a fűnyírót?

Állítsa le a fűnyírót, távolítsa el a kulcsot és az akkumulátort. Használjon puha kefét és száraz ruhát (ne használjon vizet vagy vegyszereket). Tisztítsa meg a burkolat alját és a szellőzőnyílásokat. Távolítsa el a füvet a penge alatt fa vagy műanyag eszközzel.

Mit tegyek, ha a gyűjtőzsák nem telik meg?

Ellenőrizze, hogy a talajtakaró lemez el van-e távolítva (ha fel volt szerelve). Győződjön meg arról, hogy a kiürítőcsatorna nincs eltömődve. Ha a zsák tele van, ürítse ki gyakrabban. Csökkentse a vágási magasságot, ha a fű túl hosszú.

Hogyan cseréljem ki a pengét?

Az akkumulátor és a kulcs eltávolítása után ékelje ki a pengét egy fahasábbal. Csavarja ki a pengecsavart (óramutató járásával ellentétes irányban) egy kulccsal. Szerelje fel az új pengét a vágóélekkel a talaj felé, és húzza meg a csavart.

Miért rezeg a fűnyíró rendellenesen?

Azonnal állítsa le, távolítsa el a kulcsot és az akkumulátort. Vizsgálja meg a pengét: ha sérült vagy elgörbült, cserélje ki. Ha érintetlennek tűnik, forgassa el 180°-kal, és szerelje vissza. Ha a rezgés továbbra is fennáll, vigye a fűnyírót egy hivatalos szervizbe.

Hogyan töltsem fel az akkumulátort?

Kizárólag a mellékelt töltőt használja (WA3880). Csatlakoztassa a töltőt egy hálózati aljzathoz, helyezze be az akkumulátort. A piros jelzőfény töltést jelez; a zöld jelzőfény teljesen feltöltött akkumulátort jelez (kb. 125 perc). Ha a jelzőfény pirosan villog, az akkumulátor túl meleg: hagyja lehűlni.

Hogyan tároljam a fűnyírót?

Állítsa le a fűnyírót, távolítsa el a kulcsot és az akkumulátort. Tisztítsa meg. Helyezze függőleges helyzetbe (álló tárolás) száraz helyen. Ne tegyen rá tárgyakat. Az akkumulátort hűvös, száraz helyen, gyermekektől elzárva tárolja.

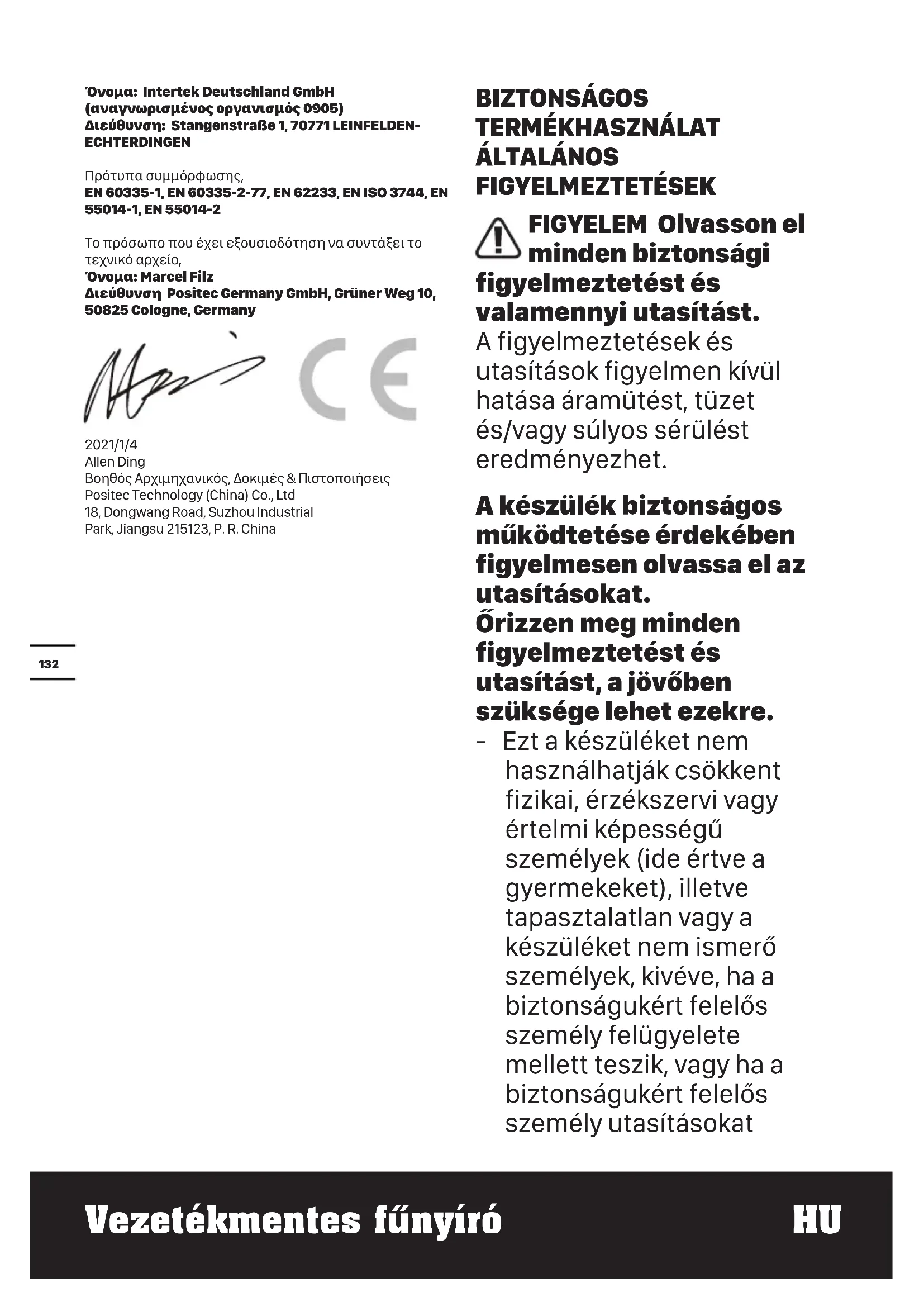

HASZNÁLATI ÚTMUTATÓ WG730E WORX

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat. Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat

ad nekik a készülék használatára vonatkozóan.

• Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlógombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet, ha a közelben emberek - különösen gyermekek - vagy állatok vannak;
d) ne feledje, hogy a

készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt

Előkészítés

a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.

Működtetés

a) csak nappal vagy erős mesterséges fényben végezze a fűnyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon,

hogy hova lép;

d) lépkedjen, sose szaladjon;

e) kerekes, forgó készülékek használatakor lejtón mindig széltében haladjon, soha ne fel vagy lefele;

f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;

g) ne nyírja a rendkívül meredek lejtőket;

h) ha a fűnyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;

i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell döntenie, ha más felületen (nem füvön) halad át, és ha a fűnyírót a nyírandó területre vagy onnan szállítja;

j) soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül;

k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;

l) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben

csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;

m)a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;

n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;

o) Ne indítsa el a fűnyírót úgy, hogy az ürítőnyílás előtt áll.

p) Ne szállítsa bekapcsolva a fúnyírót.

q) Állítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.

- minden olyan esetben, ha örizet nélkül hagyja a kerti kisgépet,

- a beékelődések elhárítása előtt,

- mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,

– egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem

sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

– ellenőrizze, hogy vannak-e sérülések.
– cserélje ki vagy javítsa meg a sérült részeket.
– ellenőrizze és szorítsa meg a meglazult részeket.

Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fúnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is

mozgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az
akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye

ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.

g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

j) Használaton kívül ne hagyja töltön az akkumulátort.

k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az

akkumulátort többször feltöltse és lemerítse.

I) Csak a Worx által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.

m)Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

n) Az akkumulátor gyermekektől távol tartandó.

o) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

p) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

q) Ártalmatlanításnál megfelelően járjon el.

r) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

s) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.

t) Figyeljen az akkun látható (+) és mínusz (−) polaritású jelzésekre az

akku előírt használata érdekében.

SZIMBÓLUMOK

	Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet
	A közelben ne álldogáljon senki
	Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Ne dobja tűzbe
	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

	Viseljen védőkesztyűt.
	Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.
	Távolítsa el a fedelet
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1. BIZTONSÁGI ZÁR GOMB

2. KENGYELFOGANTYÚ

3. FELSŐ FOGANTYÚ

4. FOGANTYÚGOMB, FELSŐ

5. TARTÁLYFOGANTYÚ

6. BIZTONSÁGI FEDÉL

7. FÜGYÚJTŐ ZSÁK

8. FOGANTYÚGOMB, ALSÓ

9. HORDOZÓFOGANTYÚ

10. AKKUMULÁTOR FEDÉL

11. FÜGYÚJTŐ ZSÁK INDIKÁTOR

12. ALSÓ FOGANTYÚ

13. AKKUMULÁTOR * (LÁSD AZ E1 ÁBRÁT)

14. BIZTONSÁGI KULCS (LÁSD AZ E1 ÁBRÁT)

15. PENGE CSAVAR (LÁSD AZ M1 ÁBRÁT)

20. PENGE (LÁSD AZ M1 ÁBRÁT)

*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MŰSZAKI ADATOKTípus WG730E WG730E.9 (7 - a készülék jelölése, akkumulátorral működtetett fúnyírót jelöl)

	WG730E WG730E.9
Feszültség 20 V	--- Max. **
Terhelés nélküli sebesség	3500 /min
Deck átmérője	32 cm
Vágási átmérő	30 cm
Az első kerék átmérője	140 mm
A hátsó kerék átmérője	160 mm
Vágásmagasság	30 – 70 mm
Vágásmagasság beállítások	3
Fügyűjtő kapacitása	30 L
Akkumulátor típusa	Lítium-Ion
Töltési idő (Kb.) 125 mins		/
A készülék súlya 9.3 kg 8.6 kg

**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 V. A névleges feszültség 18 V.

TARTOZÉKOK

	WG730E W	G730E.9
Akkumulátor (WA3014) 1/
Töltőkészülék (WA3880) 1/
Fúgyújtő tartály 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 81.3 dB(A)
K_pA 3.0 dB (A)

A-súlyozású hangerő	L_WA = 94.9 dB(A)
K_WA	1.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés	a_h < 2.5 m/s^2
Bizonytalanság	K = 1.5 m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós pecsült értékéhez a valós használati körülmények t figyelembe kell venni a működési ciklus valamennyi et, így azt az időt is, amikor a szerszám ki van solva, és amikor üresjáratban működik. Ez a teljes aidőszak viszonylatában jelentősen csökkentheti az cíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÜVELET ÁBRA
ÖSSZESZERELÉS
A fogantyú összeszerelése Lásd a A1–A4ábrát
Gyűjtőkosár összeállítása Lásd a B1–B3	ábrát
A gyűjtőkosár felerősítésre a fűnyíróraMEGJEGYZÉS: Kicsit nyomja le a fűgyűjtő tartályt, hogy ellenőrizze, teljesen rögzült-e.	Lásd a C1, C2ábrát
Akku töltöttség állapot ellenőrzésMEGJEGYZÉS: A D1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.	Lásd a D1ábrát
AkkutöltésTovábbi részletek a töltő használati útmutatójában.	Lásd a D2ábrát
Az akkumulátor behelyezése és eltávolításaAz akkumulátorcsomag behelyezése előtt helyezze be a biztonsági kulcsot.	Lásd a E1, E2ábrát
MÜKÖDÉS
Elindítás & Leállítás Lásd a F ábrát
Fűnyírási magasság beállításVegye ki az akkumulátort. Fordítsa meg a kaszát. Fogjon meg egy kereket, és húzza vagy tolja előre.Győződjön meg, hogy elég messzire húzza előre a kereket, hogy az fel-/ lefelé mozoghasson a keréktartóban.A legelső helyzetben álló a kereket csúsztassa felfelé vagy lefelé a kívánt helyzetbe. Ismételje meg az előző lépéseket mind a négy kerékre. Ügyeljen arra, hogy mind a négy kerék azonos vágási magasságban legyen.	Lásd a G1, G2ábrát
FIGYELMEZTETÉSIÁllítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot.A készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.

A fügyűjtő tartályÜres: a fedőlap "lebeg" (a)Tele: a fedőlap leesik (b)	Lásd a H ábrát
A gyűjtőkosár leemelése/kiürítéseFIGYELMEZTETÉS! Használat előtt mindig ellenőrizze a kibocsátó nyílás közelében található biztonsági csappantyút. Ha a fünyírogépet fügyűjtő zsák nélkül szándékszik használni, soha nem emelje fel a biztonsági csappantyút.	Lásd a I ábrát
Tárolás Lásd a J1, J2	ábrát

TIPPEK A FÚNYÍRÁSHOZ

MEGJEGYZÉS: MINDIG ELLENÓRIZZE A TERÜLETET, AHOL A FÚNYÍRÓT HASZNÁLNI FOGJA, ÉS TÁVOLÍTSON EL MINDEN KÖVET, BOTOT, FÉMDARABOT VAGY MÁS HULLADÉKOT, AMELYET A FORGÓ KÉSEK ELDOBHATNAK.

1. Lejtön a füvet keresztirányba nyírja, soha ne le- vagy felfele. Mindig legyen rendkívül óvatos, ha lejtön irányt vált. Ne nyírja a rendkívül meredek lejtőket. Mindig vigyázzon, hogy stabilan álljon.
2. Ha bármilyen kavicsos területen áthalad, engedje el a korlátfogantyút a "ZÁRVA" a fűnyíróhoz (a penge kövekbe dobhat).
3. Ha egyenetlen talajon használja a fünyírót, vagy magas gazt nyír, a legnagyobb vágásmagasságot állítsa be. Ha túl sok füvet vág egyszerre, a hálózati megszakító kikapcsolhatja a fünyírót.
4. Ha a gyors növekedési időszakban fűtartállyal használja a fűnyírót, a fű összetömörülhet az ürítőnyílásnál. Lazítsa meg a szórókeret fogantyút a "ZÁRVA" fűnyíróhoz, és húzza ki a biztonsági kulcsot. Vegye ki a fűgyűjtő tartályt, és rázogassa a füvet a tartály hátoldalába. Ha az ürítőnyílás környékén fű rakódott le, ezt tisztítsa le. Helyezze vissza a tartályt.
   5 Ha a fünyíró erőteljesen rezeg, lazítsa meg a gémfogantyút a "ZÁRVA" a fünyíróhoz és vegye le a biztonsági kulcsot. Azonnal ellenőrizze, hogy mi lehet a probléma. A rezgés valamilyen hibát jelez. Ne működtesse tovább a fünyírót, mielőtt biztonsági ellenőrzést végezne.
5. MINDIG KERESZTÜLI A BÁJKEZELÉST, MEGJELENÍNI A MOWER "ZÁRVA" ÉS TÁVOLÍTSA EL A BIZTONSÁGI KULCSOT, HOGY INGYEN NEM MEGFELELTEN RÉSZRE VONATKOZIK.

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sürűsége. A fűnyíró használat közbeni

túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

A fünyírási feltételek és a lenyírt alapterület méret közti viszonyt az alábbi táblázat ismerteti.

Vágási magasság Lenyírt alapterület (maximum)
Vágja 7–5 cm 200 m	^2

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

KARBANTARTÁS

Figyelem: A fúgyújtő zsák eltávolítása előtt állítsa le a fúnyírót, vegye ki a biztonsági sot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM VÁGJÁK EGYENLETESEN A FÜVET. A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BEHELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKODJON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL. Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség. AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉLJE KI.

KÉSÉLEZÉS KÖZBEN

1. Vigyázzon, hogy a kés egyensúlyban maradjon.

2. A kést az eredeti vágásszögben élezze.

3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.

MEGJEGYZÉS:

1. Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
2. Tároláskor állítsa a fünyírót függőleges állásba.

HA A KÉST SATUBA FOGATVA ÉLEZI (Lásd az K ábrát)

1. A penge eltávolítása előtt engedje el a fogantyú fogantyúját, a penge leállt, és a biztonsági kulcsot eltávolítottuk.
2. Vegye ki a kést a fünyíróból. A kések kivételét és behelyezését illetően mindig olvassa el az utasításokat.
3. A kést (K-1) rögzítse egy satuba (K-2).
4. Viseljen védőszemüveget, és vigyázzon, hogy meg ne vágja magát.
5. Egy finom reszelővel (K-3) vagy fenőkövel óvatosan élezze meg a kések vágóperemét.
6. Ellenőrizze a kés egyensúlyát. A kések egyensúlyozásával kapcsolatban olvassa el az utasításokat.
7. Helyezze vissza a kést a fünyíróba, és szorítsa meg. Tartsa be az alábbi utasításokat.

A KÉSEK EGYENSÚLYOZÁSA (Lásd az L ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat L-1 egy csavarhúzó fejére L-2, amelyet vízszintesen egy satuba rögzített L-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az M1 és M2 ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést.

A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

TÁROLÁS (Lásd az J1 és J2 ábrákat)

Állítsa le a fünyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fű, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye poda a készüléket. Az újrahasznosítási

lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

HIBAKERESÉS

Tünetek Elhárítás módja
1. A fűnyíró nem működik,ha a Működési biztosítékbe van kapcsolva.	A. Ellenőrizze, hogy abiztonsági kulcs be legyenhelyezve, stabilan ahelyén legyen, és hogy aBiztonsági reteszelőgombteljesen be legyen nyomva.B. Oldja ki a Működésibiztosítékot a fűnyírókikapcsolásához. Vegye kia biztonsági kulcsot és azakkumulátorokat,fordítsaát a fűnyírót, és ellenőrizze,hogy szabadonforgatható-e a kés. Ha akés nem forgatható, vigyea gépet egy hivatalosmárkaszervizbe. Az élnekszabadon kell forognia!C. Teljesen fel van töltve azakkumulátor? Kapcsoljabe a töltőt, és várja meg azöld fénnyel világító LEDfelgyulladását.
2. Fűnyírás közben leálla motor.	A.Oldja ki a Működésibiztosítékot a fűnyírókikapcsolásához. Vegyeki a biztonsági kulcsotés az akkumulátorokat,fordítsa át a fűnyírót, ésellenőrizze, hogy szabadonforgatható-e a kés. Ha akés nem forgatható, vigyea gépet egy hivatalosmárkaszervizbe. Az élnekszabadon kell forognia!B. Állítsa a kereketalegnagyobb vágásimagasságra, majd indítsaa fűnyírót.C. Teljesen fel van töltve azakkumulátor? Kapcsoljabe a töltőt, és várja meg azöld fénnyel világító LEDfelgyulladását.D. Kerülje a fűnyírótúlterhelését. Nyírjonlassabban, vagy állítsonbe nagyobb vágásimagasságot. Vagymindkettőn változtasson.

3. A fűnyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.	A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.B.Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat.Fordítsa át a fűnyírót, majd ellenőrizze a következőket:A kés élessége – Tartsa élesen a kést. Van-e eltömődés a késházban és a kidobó nyilásban.C. Lehet, hogy a fű jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.
4. Túl nehéz tolni a fűnyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.
5. A fűnyíró rendellenes zajt kelt és rázkódik.	A. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa a fűnyírót az oldalára, és ellenőrizze, nem görbült-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cserélje ki késre. Ha a késház alja sérült, juttassa el a fűnyírót egy márkaszervizbe.B. Ha a késen nincs látható sérülés, de a fűnyíró mégis rázkódik:Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsa el a vágóélet.Forgassa el a kést 180 fokkal, majd helyezze vissza. Ha a fűnyíró még mindig rázkódik, juttassa el egy márkaszervizbe.
6. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltőt.
7. Az akkutöltő LED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
8. A fünyírogép fügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat.	A. Zsákolás előtt távolítsa el a takaró lemezt.B. A csúszda eltömödött.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat.Tisztítsa meg a csúszdát a füszálaktól.C. Túl sok füvet nyír le.Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt.Gyakrabban ürítse a zsákot!
9. Talajtakarás közben a talajon lenyírt füszálak láthatók.	A. Túl sok füvet nyír le.Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.
10. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség.
11. Az akkutöltő LED-je piros fénnyel villog, és az akkut nem lehet feltölteni.	A. A folyamatos töltés miatt az akku túlhevülhet.Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hül.

szervezet: 0905)

Az alábbi normáknak:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A#

2021/1/4

Allen Ding

Helyettes fömérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

A Positec nevében kijelenti, hogy a termék

Leírás WorxAkkumulátoros fúnyíró

Típus WG730E WG730E.9 (7 - a készülék jelölése, akkumulátorral működtetett fúnyírót jelöl)

Rendeltetés Fúnyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint 94.9 dB(A)

Garantált hangerő-szint 96 dB(A)

Tanúsítási szervezet

Név: Intertek, Deutschland GmbH (tanúsítási

SECURITATEA PRODUSULUI AVERTISMENTE GENERALE DE SIGURANTĂ
