Termék típusa	Vezeték nélküli fűnyíró
Márka	Worx
Modell	WG748E
Tápellátás	Li-Ion akkumulátor 40V max (2x20V max), ajánlott kapacitás 4,0 Ah
Vágási szélesség	46 cm
Híd szélessége	48 cm
Vágási magasság	20 - 80 mm, 7 állítható pozíció
Gyűjtőkosár kapacitása	55 L
Súly (szerszám nélkül)	25,3 kg
Első/hátsó kerék átmérője	200 mm / 230 mm
Üresjárati fordulatszám	2800 ford/perc
Hangnyomásszint	91,6 dB(A)
Akusztikus teljesítményszint	94 dB(A)
Rezgés (mért érték)	< 2,5 m/s², bizonytalanság K = 1,5 m/s²
Fő funkciók	Mulcsozás, hátsó gyűjtés, központi vágásmagasság-állítás, összehajtható kormány, biztonsági indítás
Karbantartás	Penge élezése és kiegyensúlyozása, ajánlott csere 50 óránként vagy 2 évente
Tisztítás	Puha kefe és száraz rongy; ne használjon vizet vagy vegyszereket
Biztonság	Biztonsági kulcs, reteszelő gomb, biztonsági fedél, automatikus leállás, túlterhelés védelem
Alkatrészek és javíthatóság	Penge, pengecsavar, akkumulátor, töltő; javítás hivatalos szervizben
Általános információk	CE megfelelőség; háztartási használat, gyepnyírás; függőleges tárolás

Gyakran ismételt kérdések - WG748E WORX

Hogyan indítsam el a Worx WG748E fűnyírót?

Helyezze be a biztonsági kulcsot, majd az akkumulátort. Tartsa lenyomva a biztonsági reteszelő gombot, miközben maga felé húzza a működtető fogantyút. A fűnyíró elindul. Engedje el a fogantyút a leállításhoz.

Milyen vágási magasságot válasszak a gyepemhez?

A magasság 20-80 mm között állítható 7 pozícióban. Az optimális nyíráshoz ne vágjon le többet a fűmagasság egyharmadánál. Hosszú vagy sűrű fűhöz használjon magasabb beállítást.

Hogyan szereljem fel a gyűjtőkosarat?

Először távolítsa el a mulcsdugót, ha az a helyén van. Ezután akassza fel a gyűjtőzsákot a fűnyíró hátuljára, enyhén benyomva, amíg kattan. Győződjön meg arról, hogy a biztonsági fedél fedi a kivezetést.

Mit tegyek, ha a fűnyíró leáll használat közben?

Engedje el a fogantyút, vegye ki a kulcsot és az akkumulátort. Ellenőrizze, hogy a penge szabadon forog-e, és az alja nincs-e eltömődve. Növelje a vágási magasságot vagy csökkentse a haladási sebességet. Töltse fel az akkumulátorokat, ha szükséges.

Hogyan karbantartsam a pengét?

Élezze meg a pengét szezononként kétszer reszelővel, megtartva az eredeti szöget. Egyensúlyozza ki úgy, hogy egy csavarhúzóra függeszti; reszelje le a nehezebb végét. Cserélje ki a pengét, ha meghajlott vagy sérült, vagy 50 óra használat után.

Hogyan használjam a mulcsolási funkciót?

Helyezze a mulcsdugót a hátsó nyílásba. Nyírjon száraz füvet, a magasságot úgy állítsa be, hogy a hossz körülbelül egyharmadát vágja le. Az optimális eredmény érdekében lassan nyírjon, és kerülje a nedves füvet.

Mit jelez az akkumulátor töltöttségi jelzője?

A jelző 5 zöld LED-ből áll. Öt LED világít: akkumulátor teljes. Egy LED: alacsony töltöttség, töltse fel. Nincs LED: rosszul behelyezett vagy hibás akkumulátor. Villogás: túlmelegedés, túlterhelés vagy túlságosan lemerült akkumulátor.

Használhatok két különböző kapacitású akkumulátort?

Igen, de a fűnyíró a gyengébb közös nevező szerint fog működni. Javasolt két azonos akkumulátor használata és egyidejű töltése az optimális teljesítmény érdekében.

Hogyan tároljam a fűnyírót?

Állítsa le a fűnyírót, vegye ki a kulcsot és az akkumulátort. Tisztítsa meg puha kefével és száraz ronggyal. Hajtsa össze a kormányt a gyorskioldó gomb megnyomásával. Tárolja állítva (függőleges helyzetben) száraz, fagymentes helyen.

Mit tegyek, ha a fűnyíró rendellenesen rezeg?

Azonnal állítsa le, vegye ki a kulcsot és az akkumulátort. Ellenőrizze, hogy a penge nem sérült-e vagy kiegyensúlyozatlan-e. Ha sértetlen, forgassa el 180°-kal és szerelje vissza. Ha a rezgés továbbra is fennáll, vigye el egy hivatalos szervizbe.

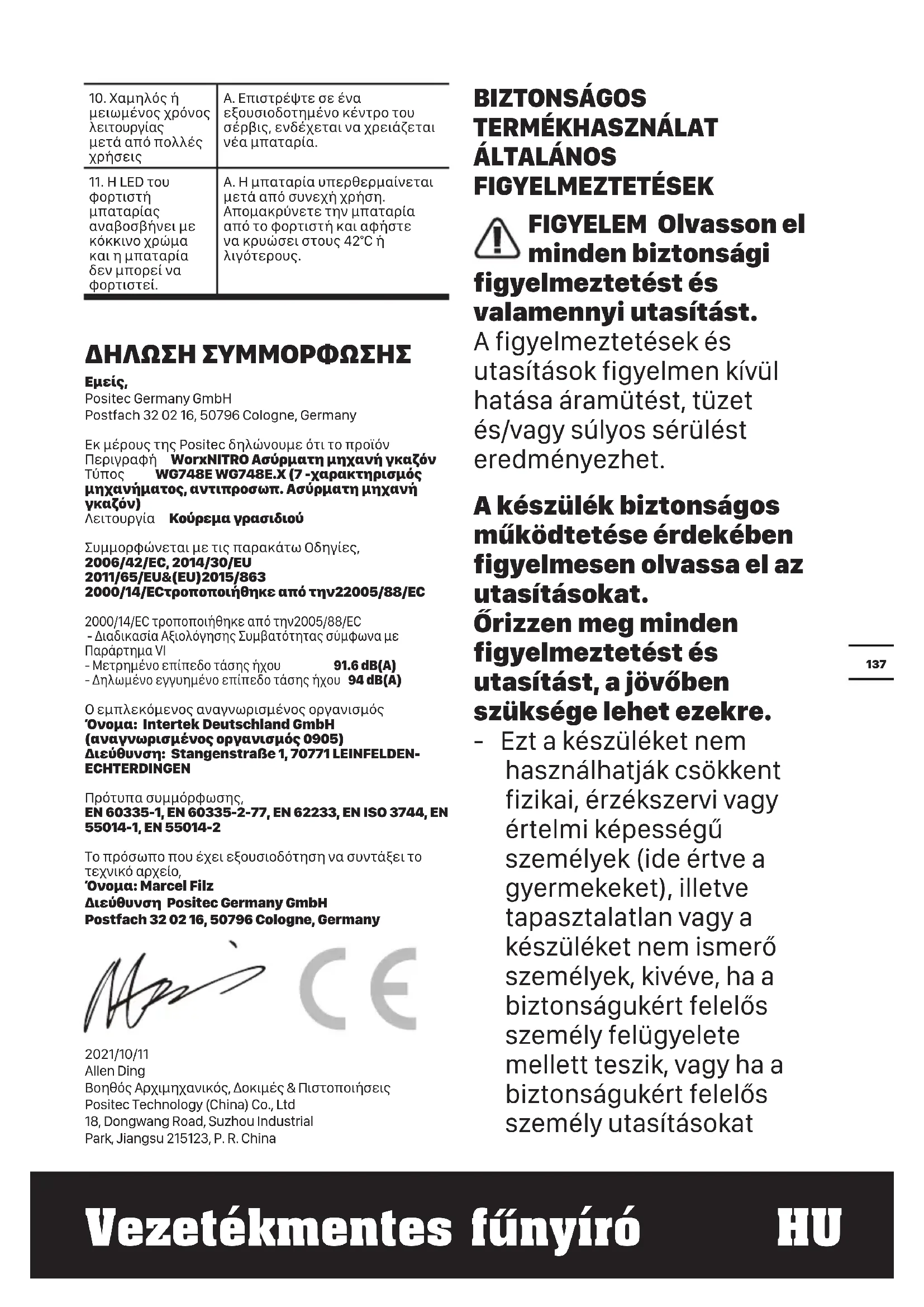

HASZNÁLATI ÚTMUTATÓ WG748E WORX

FIGYELEM Olvasson el minden biztonsági

figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat.

Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat

ad nekik a készülék használatára vonatkozóan.

• Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlógombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet, ha a közelben emberek - különösen gyermekek - vagy állatok vannak;
d) ne feledje, hogy a

készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt

Előkészítés

a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.

Működtetés

a) csak nappal vagy erős mesterséges fényben végezze a fűnyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon,

hogy hova lép;

d) lépkedjen, sose szaladjon;

e) kerekes, forgó készülékek használatakor lejtón mindig széltében haladjon, soha ne fel vagy lefele;

f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;

g) ne nyírja a rendkívül meredek lejtőket;

h) ha a fűnyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;

i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell döntenie, ha más felületen (nem füvön) halad át, és ha a fűnyírót a nyírandó területre vagy onnan szállítja;

j) soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül;

k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;

l) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben

csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;

m)a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;

n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;

o) Ne indítsa el a fűnyírót úgy, hogy az ürítőnyílás előtt áll.

p) Ne szállítsa bekapcsolva a fúnyírót.

q) Állítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.

- minden olyan esetben, ha órizet nélkül hagyja a kerti kisgépet,

- a beékelődések elhárítása előtt,

- mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,

– egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem

sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

– ellenőrizze, hogy vannak-e sérülések.
– cserélje ki vagy javítsa meg a sérült részeket.
– ellenőrizze és szorítsa meg a meglazult részeket.

Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fúnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is

mozgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg. b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az

akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye

ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.

j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

k)Csak a WorxNITRO által javasolt töltóvel

töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

m) Az akkumulátor gyermekektől távol tartandó.

n)Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

o)Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

p)Ártalmatlanításnál megfelelően járjon el.

q)Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

SZIMBÓLUMOK

	Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet
	A közelben ne álldogáljon senki
	Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Ne dobja tűzbe
	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

	Viseljen védőkesztyűt.
	Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.
	Távolítsa el a fedelet
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1. FÉKKAR

2. MARKOLAT

3. FÜGYÜJTÖ KOSÁR

4. VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR

5. VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ

6. ELSÖ FOGANTYÚ

7. AKKUHÁZ FEDÉL

8. HÁTSÓ FOGANTYÚ

9. BIZTONSÁGI LAP

10. BIZTONSÁGI ZÁR GOMB

11. GYORSKIOLDÓ GOMB

12. SZÁRZÚZÓ BURKOLAT

13. AKKUMULÁTOR * (LÁSD AZ F2 ÁBRÁT)

14. BIZTONSÁGI KULCS (LÁSD AZ F2ÁBRÁT)

15. AKKU TÖLTÖTTSÉG JELZÖ (LÁSD AZ H ÁBRÁT)

16. VÁGÓKÉS CSAVAR (LÁSD AZ N1 ÁBRÁT)

17. KÉS (LÁSD AZ N1 ÁBRÁT)

18. TÁVTARTÓ GYÜRÜ (LÁSD AZ N1 ÁBRÁT)

*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MÜSZAKI ADATOK

Típus WG748E WG748E.X (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

	WG748E WG748E .X**
Feszültség 40V Max.(2x20V Max.)**
Terhelés nélküli sebesség	2800 /min
A fedélzet szélessége	48 cm
Vágási szélesség	46 cm
Az első kerék átmérője	200 mm
A hátsó kerék átmérője	230 mm
Vágásmagasság	20 – 80 mm
Vágásmagasság beállítások	7
Fúgyűjtő kapacitása	55 L
A készülék súlya (Meztelen eszköz)	25.3 kg

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.
***Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 V. A névleges feszültség 18 V.

Kategória Típus Mapacitás
20V Akku WA3014 4.0	Ah
20V Akkumulátortöltő	WA3883 4.0 A

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 78.4 dB(A)
K_pA 3.0 dB (A)
A-súlyozású hangerő L	_wA = 91.6 dB(A)
K_wA	3.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés a	_h<2.5 m/s ^2
Bizonytalanság	K = 1.5 m/s ^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós

szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÚVELET	ÁBRA
ÖSSZESZERELÉS
A fogantyú összeszerelése& Markolat-magasság beállításaMEGJEGYZÉS: Működés közbennyomja meg és tartsa lenyomva aGyorskioldó gombot.	Lásd a A1, A2ábrát
Gyűjtőkosár összeállítása Lásd a B ábrát
A gyűjtőkosár felerősítésre afűnyíróraMEGJEGYZÉS: Kicsit nyomja le afűgyűjtő tartályt, hogy ellenőrizze,teljesen rögzült-e.MEGJEGYZÉS: A fűgyűjtő zsákfelszerelése előtt távolítsa el atalajtakaró betétet a fűnyírogépről.	Lásd a C1, C2,C3 ábrát
A gyűjtőkosár leemelése/kiűrítéseFigyelmeztetés! Használatelőtt mindig ellenőrizze akibocsátó nyilás közelében találhatóbiztonsági csappantyút. Ha afűnyírogépet fűgyűjtő zsák nélkülszándékszik használni, soha nememelje fel a biztonsági csappantyút.	Lásd a D1,D2ábrát
Szárzúzó burkolat telepítése Lásd a E ábrát
Az akkumulátor behelyezése éseltávolításaAz akkumulátorcsomag behelyezéseelőtt helyezze be a biztonságikulcsot.MEGJEGYZÉS: Ez a gép csak akkorműködik, ha sp - akkumulátorokathelyeztek be. Javasoljuk, hogyugyanazokat az AH akkumulátorokathasználja, és a két akkumulátortegyszerre töltse fel.Ha két különböző AH-s akkumulátorthasznál, akkor a gép csak az alsóközös nevezőig fut.	Lásd a F1, F2ábrát
Akku töltöttség állapot ellenőrzésMEGJEGYZÉS: A G1 ábra csak azakku feltöltöttségi szintjét is jelzőakkucsomagra vonatkozik.	Lásd a G1ábrát
AkkutöltésMEGJEGYZÉS: A csomagolásbantalálható elem töltetlen állapotú. Azelső fűnyírás előtt az akkut teljesenfel kell tölteni.A két akkut mindig egyidőben ésteljesen töltse fel. További részletek atöltő használati útmutatójában.	Lásd a G2ábrát
MÜKÖDÉS

Akku töltöttségi állapot jelző a fűnyírón Lásd a részleteket az AKKU ÁLLAPOTA című fejezetben	Lásd a H ábrát
FONTOS:Ha csak egy jelzőfény világít, az akkumulátor túlságosan lemerült, bár előfordulhat, hogy még lehet füvet vágni vele. Ha a fűnyírót lemerült akkumulátorral tovább működteti, az csökkentheti az akkumulátor élettartamát és teljesítményét.Ha egyetlen jelzőfény sem ég, minimum egy akku nincs tökéletesen behelyezve, vagy az akku hibás. Kérjük, alaposan ellenőrizze az akkuk megfelelő behelyezését és pozicionálását.
Elindítás & Leállítás Lásd a I1,I2	ábrát
Fűnyírási magasság beállítás[IMAGE] FIGYELMEZTETÉSIÁllítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot.A készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.	Lásd a J ábrát
Tárolás Lásd a K1,K2	ábrát

AKKUMULÁTOR ÁLLAPOTJELZÓ LED-JE (Lásd a H ábrát)

• Az akku feltöltöttségi szintjének ellenőrzése végett, nyomja meg az akku feltöltöttségiszintjét jelző lámpa mellett található gombot a gép elindítása előtt vagy a gép használata után. A gép használata közben az akkucsomag feltöltöttségi szintje automatikusan megjelenik az akku feltöltöttségi állapotát jelző lámpán.
• A jelzőlámpa folyamatosan érzékeli, és u-csak folyamatosan jelzi ki az akkucsomag feltöltöttségi állapotát.
• Töltse fel a gépet 2 különböző AH típusú akkumulátorral, az akku feltöltöttségi állapotát jelző lámpa az alacsonyabb feltöltöttségi szinttel rendelkező akku állapotát fogja jelezni.

Az akkumulátor feltöltöttségi szintjét jelző mutató	Az akku állapota
Mind az öt zöld fényű LED ég.(●●●●●)	Mindkét akku nagyon fel van töltve.
Két, három vagy négy zöld fényű LED ég.	A két akkuban még elegendő energia van. Minél több LED ég, az akkuk annál jobban fel vannak töltve.
Csak egy zöld fényű LED ég(●○○○○)	Minimum egy akku le van merülve, és fel kell tölteni.
Egyetlen zöld fényű LED sem ég.	Minimum egy akku nincs megfelelően behelyezve vagy valamelyik akku hibás.
Az egyik LED kétszer villog egy ciklus alatt.	Minimum egy akku teljesen lemerült (kérjük, hivatkozzon az akku feltöltöttségi állapota című fejezetre), ezért kérjük, hogy használat vagy tárolás előtt mindkét akkut egyszerre töltse fel.
Az egyik LED háromszor villog egy ciklus alatt.	Használat közben minimum egy akku felhevült, ezért várja meg a lehülését/lehülésüket, mielőtt ismét folytatná a munkát.
Az egyik LED négyszer villog egy ciklus alatt.	A gép túlterhelt. Állítsa magasabbra a fúnyírás magasságát, vagy tolja lassabban a gépet.

TIPPEK SZÁRZÚZÁSOS FÚNYÍRÁSHOZ

Szárzúzáskor a fünyíró apróra vágja a lenyírt füvet, majd szétteríti a pázsiton. Standard esetben e füdarabkák gyorsan elbomlanak, és táplálják a pázsitot. Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Ne nyírjon esőtől vagy harmattól nedves füvet. A nedves fű ugyanis összetapad, és csökkenti a szárzúzás hatékonyságát, valamint az akkumulátor élettartamát.

Fünyíráshoz a legjobb időpont késő délután, amikor a fű száraz, és a frissen lenyírt felületet nem éri közvetlen és intenzív napsugárzás.

2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a füszálak hosszának egyharmadára állítsa be. Ha a füszálak ennél hosszabbak, a motor túlterhelésének megelőzése és a könnyebb haladás érdekében állítsa magasabbra a fűnyírási magasságot. Hosszabb szálú fű szárzúzása esetén először állítsa be maximumra a fűnyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.

3) A legjobb teljesítmény érdekében távolítsa el a fúnyíróról a fúmaradékot. Idönként kapcsolja ki a fúnyírót, és várja meg, amíg a kés forgása teljesen le nem áll. Ezt követően húzza ki a biztonsági

kulcsot, és fordítsa az oldalára a fünyírót. Megfelelő segédeszközzel, pl. bottal, kaparja le a lerakódott fümaradékot a kés környékéről. Friss, nedves fü nyírásakor gyakrabban tisztítsa a fünyírót, és ne felejtse el minden használatot követően megtisztítani.

4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétteríthesse a lenyírt füvet.

A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.

5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a füszálak hossza vagy sűrűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

A fünyírási feltételek és a lenyírt alapterület méret közti viszonyt az alábbi táblázat ismerteti.

Vágási magasság Ajánlott tétel (legfeljebb)

Vágja 8–6 cm

* 2 teljesen feltöltött akku egyidejű használata esetén

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fűnyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fúnyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

KARBANTARTÁS

Figyelem: A fügyüjtő zsák eltávolítása előtt állítsa le a fúnyírót, vegye ki a biztonsági kulcsot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható

használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM VÁGJÁK EGYENLETESEN A FÜVET.

A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BEHELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKODJON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL.

Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség.

AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉ-LJE KI.

KÉSÉLEZÉS KÖZBEN (Lásd az L ábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.
2. A kést az eredeti vágásszögben élezze.
3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.

MEGJEGYZÉS:

1. Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
2. Tároláskor állítsa a fűnyírót függőleges állásba.

A KÉSEK EGYENSÚLYOZÁSA (Lásd az M ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat M-1 egy csavarhúzó fejére M-2, amelyet vízszintesen egy satuba rögzített M-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az N1 és N2 ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést.

A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

TÁROLÁS (Lásd az K1 és K2 ábrákat)

Állítsa le a fünyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne

használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyilásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fü, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítése érdekében tartsa lenyomva a Gyorskioldó gombot, és hajtsa be a fogantyút.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási

lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

HIBAKERESÉS

Tünetek Elhárítás módja

1. A fünyíró nem működik,ha a Működési biztosítékbe van kapcsolva.

A. Ellenőrizze, hogy a biztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonsági reteszelőgomb teljesen be legyen nyomva.B. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat,fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia! C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.

2. Fünyírás közben leáll a motor.	A.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fünyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia! B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fünyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fünyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.
3. A fünyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.	A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.B.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa át a fünyírót, majd ellenőrizze a következőket: A kés élessége – Tartsa élesen a kést. Van-e eltömődés a késházban és a kidobó nyílásban.C. Lehet, hogy a fü jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.
4. Túl nehéz tolni a fünyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.

5. A fűnyíró rendellenes zajt kelt és rázkódik.	A. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa a fűnyírót az oldalára, és ellenőrizze, nem görbült-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cserélje ki késre. Ha a késház alja sérült, juttassa el a fűnyírót egy márkaszervizbe.B. Ha a késen nincs látható sérülés, de a fűnyíró mégis rázkódik: Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsa el a vágóélet. Forgassa el a kést 180 fokkal, majd helyezze vissza. Ha a fűnyíró még mindig rázkódik, juttassa el egy márkaszervizbe.
6. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltőt.
7. Az akkutöltő LED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
8. A fűnyírógép fűgyűjtő zsákja nem gyűjti össze a lenyírt fűszálakat.	A. Zsákolás előtt távolítsa el a takaró lemezt.B. A csúszda eltömődött. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Tisztítsa meg a csúszdát a fűszálaktól.C. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt.Gyakrabban ürítse a zsákot!
9. Talajtakarás közben a talajon lenyírt fűszálak láthatók.	A. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.
10. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség.
11. Az akkutöltő LED-je piros fénnyel villog, és az akkut nem lehet feltölteni.	A. A folyamatos töltés miatt az akku túlhevülhet. Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hűl.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás WorxNITRO Akkumulátoros fúnyíró

Típus WG748E WG748E.X (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

Rendeltetés Fúnyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint

91.6 dB(A)

Garantált hangerő-szint 94 dB(A)

Tanúsítási szervezet

Név: Intertek, Deutschland GmbH (tanúsítási szervezet: 0905)

Az alábbi normáknak:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744,

EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/10/11

Allen Ding

Helyettes fömérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

Kategória Típus Mapacitás
20V Akku WA3014 4.0	Ah
20V Akkumulátortöltő	WA3883 4.0 A

p)Vykonávajte riadnu likvidáciu batérie.

Kategórie Typ Kapacita
20V Batéria WA3014 4	0 Ah
20V nabíjačka WA388	3 4.0 A
