HASZNÁLATI ÚTMUTATÓ WG761E WORX

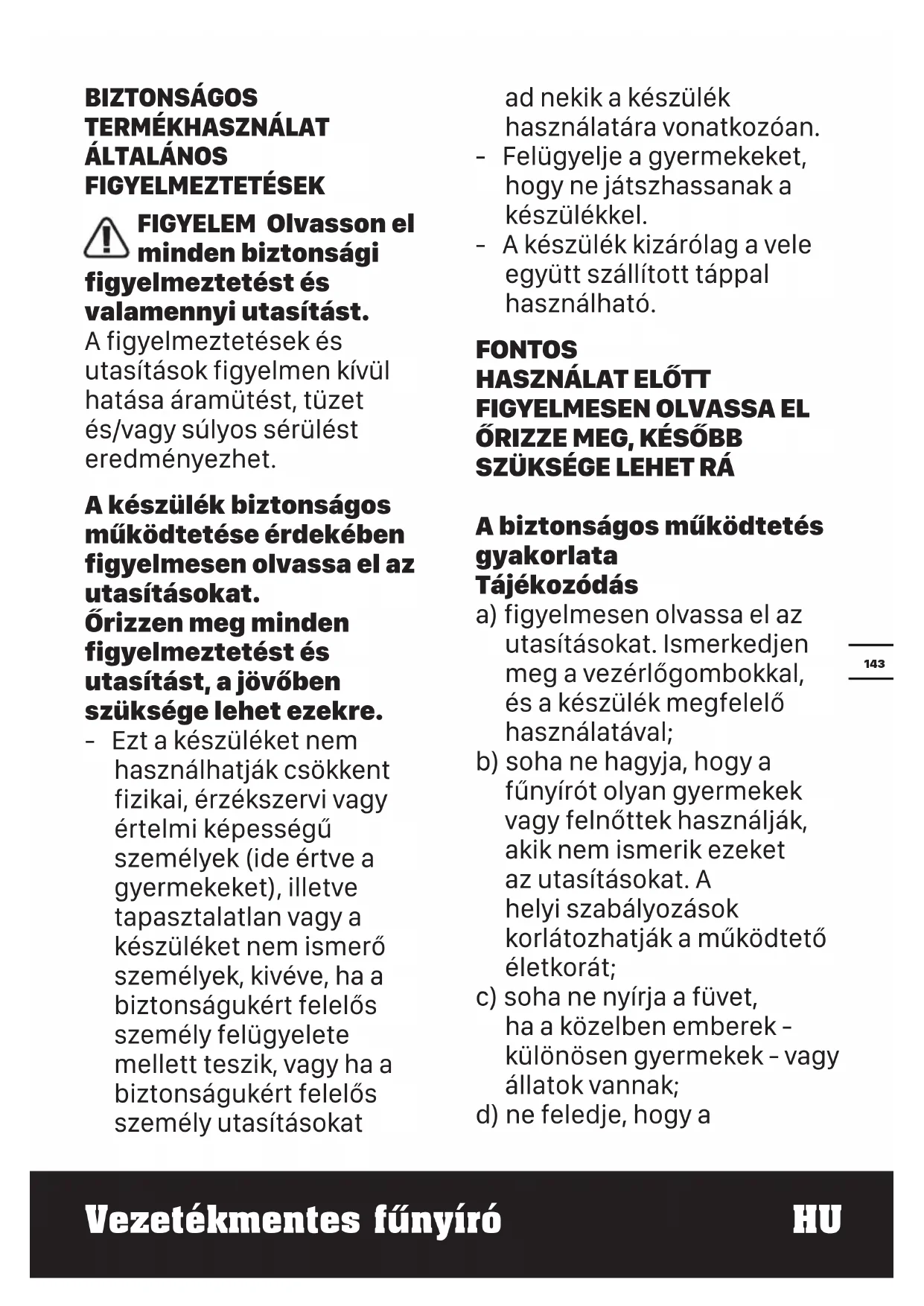

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat. Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat

ad nekik a készülék használatára vonatkozóan.

• Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlógombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet, ha a közelben emberek - különösen gyermekek - vagy állatok vannak;
d) ne feledje, hogy a

készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt

Előkészítés

a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.

Működtetés

a) csak nappal vagy erős mesterséges fényben végezze a fűnyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon,

hogy hova lép;
d) lépkedjen, sose szaladjon;
e) kerekes, forgó készülékek használatakor lejtón mindig széltében haladjon, soha ne fel vagy lefele;
f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;
g) ne nyírja a rendkívül meredek lejtőket;
h) ha a fűnyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;
i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell döntenie, ha más felületen (nem füvön) halad át, és ha a fűnyírót a nyírandó területre vagy onnan szállítja;
j) soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül;
k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;
I) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben

csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;

m)a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;
n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;
o) Ne indítsa el a fúnyírót úgy, hogy az ürítőnyílás előtt áll.
p) Ne szállítsa bekapcsolva a fúnyírót.
q) Állítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.
- minden olyan esetben, ha örizet nélkül hagyja a kerti kisgépet,
- a beékelődések elhárítása előtt,
- mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,
– egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem

sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

– ellenőrizze, hogy vannak-e sérülések.
– cserélje ki vagy javítsa meg a sérült részeket.
– ellenőrizze és szorítsa meg a meglazult részeket.

Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fúnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is

mozgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg. b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja.

Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f)Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.

j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

k)Csak a WorxNITRO által javasolt töltővel töltse fel. Kizárólag a készülékhez

való használatra mellékelt töltőt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

m) Az akkumulátor gyermeketől távol tartandó.

n)Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

o)Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

p)Ártalmatlanításnál megfelelően járjon el.

q)Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

SZIMBÓLUMOK

Mielött a készüléket működtetné, figyelmesen olvassa el a kézikönyvet

A közelben ne álldogáljon senki

Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt.

Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.

Ne dobjatüzbe

Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyújteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

Viseljen védőkesztyűt.

Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.

	Távolítsa el a fedelet
STOP	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1.	ÖNJÁRÓ SEBESSÉGSZABÁLYOZÓ KAR
2.	MÜKÖDTETÉSI BIZTOSÍTÉKKAR
3.	FOGANTYÚSZÁR
4.	FÜGYÜJTŐ ZSÁK KAPCSOLÓKAR
5.	LED FÉNYSZÓRÓ
6.	ELSŐ FOGANTYÚ
7.	VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ
8.	BASECAMP – 80 V-OS ÁRAMFORRÁS ÉS TÖLTŐ
9.	BASECAMP CSATLAKOZÓJA
10.	VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR
11.	HÁTSÓ FOGANTYÚ
12.	BIZTONSÁGI FEDÉL
13.	FÜGYÜJTŐ ZSÁK
14.	TÖLTŐKÁBEL
15.	GYORSKIOLDÓ GOMB
16.	BIZTONSÁGI ZÁR GOMB
17.	KAPCSOLÓGOMB A LED FÉNYSZÓRÓHOZ
18.	TÖLTŐKÁBEL BEMENETE
19.	AKKUMULÁTORTÖLTÉS-JELZŐ GOMB
20.	OLDALSÓ KIÜRÍTŐ FEDÉL (LÁSD A D2 ÁBRÁT)
21.	OLDALSÓ KIÜRÍTŐ CSÚSZDA (LÁSD A D2 ÁBRÁT)
22.	AKKUMULÁTOR * ( LÁSD A F1 ÁBRÁT)
23.	BIZTONSÁGI KULCS (LÁSD AZ F1 ÁBRÁT)

24.	PENGE CSAVAR (LÁSD AZ R1 ÁBRÁT)
25.	PENGE (LÁSD AZ R1 ÁBRÁT)
26.	TÁVTARTÓ (LÁSD AZ R1 ÁBRÁT)

*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MÜSZAKI ADATOK

Típus WG761E WG761E.9 (7 - a készülék jelölése, akkumulátorral működtetett fúnyírót jelöl)

	WG761E WG761E .9
Feszültség 80V Max. (4x20V Max.)**
Terhelés nélküli sebesség	2800 /min
A fedélzet szélessége 53 cm
Vágási szélesség 51 cm
Az első kerék átmérője 200 mm
A hátsó kerék átmérője	250 mm
Vágásmagasság 20 – 80 mm
Vágásmagasság beállítások	7
Fügyűjtő kapacitása	70 L
Akkumulátor kapacitása	4.0 Ah (WA3014)	/
Akkumulátor típusa	Lítium-ion
Töltő típusa WA3974	/
Töltő besorolása	Bemenet: AC220-240 V~50 HzKimenet: 20 V (töltőportonként)	/
Egy akkumulátor töltési ideje(hozzávetőlegesen)4.0 Ah	4 -5 hrs	/
A készülék súlya	35 kg	32.4 kg

**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 80 V. A névleges feszültség 72 V. A töltőcsatlakozók egymástól függetlenek. Négy azonos kapacitású akkumulátor töltési ideje megegyezik egyetlen akkumulátor töltési idejével.

TARTOZÉKOK

	WG761E WG761E .9
Akkumulátor (WA3014) 4 /
Basecamp (WA3974)(80 V-os áramforrás és töltő)	1	1
Fügyűjtő tartály 1 1
Oldalsó kiürítő csúszda 1 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 80.9 dB(A)
K_pA 3.0 dB (A)
A-súlyozású hangerő L	_wA = 94.1 dB(A)
K_wA	2.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés a	_h <2.5 m/s^2
Bizonytalanság K = 1.5 m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon. A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós becsült értékéhez a valós használati körülmények t figyelembe kell venni a működési ciklus valamennyiét, így azt az időt is, amikor a szerszám ki van solva, és amikor üresjáratban működik. Ez a teljes aidőszak viszonylatában jelentősen csökkentheti az zíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÜVELET ÁBRA
ÖSSZESZERELÉS
A fogantyú felemeléseMEGJEGYZÉS: Működés közben nyomja meg és tartsa lenyomva a Gyorskioldó gombot.	Lásd a A ábrát
Gyűjtőkosár összeállítása	Lásd a B ábrát
A gyűjtőkosár felerősítésre a fünyíróraMEGJEGYZÉS: Kicsit nyomja le a fügyűjtő tartályt, hogy ellenőrizze, teljesen rögzült-e.MEGJEGYZÉS: A fügyűjtő zsák behelyezése előtt nyomja meg a talajtakaró kapcsolókart, hogy kinyissa a mulcsozó kimenetet.	Lásd a C1-C3 ábrát
Az oldalsó kiürítő csúszda összeszereléseMEGJEGYZÉS: Ne felejtse el először eltávolítani a fügyűjtő zsákot, majd összeszerelés előtt nyomja meg a mulcsozó kapcsolókarját a fügyűjtő zsák kimenetének bezárásához.	Lásd a D1, D2 ábrát
A Basecamp egység eltávolítása/felszereléseMEGJEGYZÉS: Felszereléskora Basecamp egység óvatos meghúzásával ellenőrizze, hogy az egység stabilan van-e felszerelve.MEGJEGYZÉS: A felszerelést követően a megbízható kapcsolat biztosítása érdekében kábelkötözővel rögzítse a Basecamp egység tápkimenetét a fűnyíróhoz. A kábelkötöző eltávolítása nem ajánlott.	Lásd a E1-E4ábrát
Az akkumulátor behelyezése és eltávolításaAz akkumulátorcsomag behelyezése előtt helyezze be a biztonsági kulcsot.MEGJEGYZÉS: Ez a gép csak akkor működik, ha sp - akkumulátorokat helyeztek be. Javasoljuk, hogy ugyanazokat az AH akkumulátorokat használja, és a 4 akkumulátort egyszerre töltse fel.Ha 4 különböző AH-s akkumulátort használ, akkor a gép csak az alsó közös nevezőig fut.	Lásd a F1, F2ábrát
Akku töltöttség állapot ellenőrzésMEGJEGYZÉS: A G ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.	Lásd a G ábrát
AkkutöltésMEGJEGYZÉS: A csomagolásban található elem töltetlen állapotú. Az első fűnyírás előtt az akkut teljesen fel kell tölteni.A 4 akkut mindig egyidőben és teljesen töltse fel. További részletek a töltő használati útmutatójában.MEGJEGYZÉS: Az akkumulátortöltésekor a Basecamp mindig legyen a fűnyírón.	Lásd a Hábrát
Akku töltöttségi állapot jelző a fűnyírón Lásd a részleteket az AKKU ÁLLAPOTA című fejezetbenNyomja meg az akkumulátortöltés-jelző gombot. A lámpafény a legkisebb töltöttséget fogja jelezni. 3 másodperc elteltével megjelenik mindegyik akkumulátor töltöttségi szintje.	Lásd a I ábrát
MÜKÖDÉS
Elindítás & LeállításMEGJEGYZÉS: Minden használat után helyezze a mulcsozó zsák kapcsolókart a zsák helyzetbe. (Lásd a C1 ábrát)	Lásd a J1, J2ábrát
Az önjáró rendszer működtetése	Lásd a K ábrát

Fünyírási magasság beállítás[IMAGE] FIGYELMEZTETÉSÍÁllítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot. A készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.	Lásd a L ábrát
A LED fényszóró kinyitása	Lásd a M ábrát
A gyűjtőkosár leemelése/kiürítése[IMAGE] Figyelmeztetés! Használat előtt mindig ellenőrizze a kibocsátó nyílás közelében található biztonsági csappantyút. Ha a fünyírógépet fügyűjtő zsák nélkül szándékszik használni, soha nem emelje fel a biztonsági csappantyút.	Lásd a N1, N2 ábrát
Tárolás Lásd a O1, O2	ábrát

AKKUMULÁTOR ÁLLAPOTJELZŐ LED-JE (Lásd a I ábrát)

Fény	BE-/villog	Állapot
Egy pirosan világítKét LED nem világít		Hibás akkumulátor
Egy pirosan villogKét LED nem világít		Az akkumulátor hővédelme Az akkumulátor hőmérséklete alacsonyabb, mint 0°C vagy magasabb, mint 45°C.
Három zölden világít		Teljesen feltöltve
Három zölden villog		Töltés

TIPPEK SZÁRZÚZÁSOS FÚNYÍRÁSHOZ

Szárzúzáskor a fünyíró apróra vágja a lenyírt füvet, majd

szétteríti a pázsiton. Standard esetben e füdarabkák gyorsan elbomlanak, és táplálják a pázsitot. Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Ne nyírjon esőtől vagy harmattól nedves füvet. A nedves fű ugyanis összetapad, és csökkenti a szárzúzás hatékonyságát, valamint az akkumulátor élettartamát.
Fünyíráshoz a legjobb időpont késő délután, amikor a fű száraz, és a frissen lenyírt felületet nem éri közvetlen és intenzív napsugárzás.
2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a füszálak hosszának egyharmadára állítsa be. Ha a füszálak ennél hosszabbak, a motor túlterhelésének megelőzése és a könnyebb haladás érdekében állítsa magasabbra a fünyírási magasságot. Hosszabb szálú fü szárzúzása esetén először állítsa be maximumra a fünyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.
3) A legjobb teljesítmény érdekében távolítsa el a fünyíróról a fümaradékot. Idönként kapcsolja ki a fünyírót, és várja meg, amíg a kés forgása teljesen le nem áll. Ezt követően húzza ki a biztonsági kulcsot, és fordítsa az oldalára a fünyírót. Megfelelő segédeszközzel, pl. bottal, kaparja le a lerakódott fümaradékot a kés környékéről. Friss, nedves fü nyírásakor gyakrabban tisztítsa a fünyírót, és ne felejtse el minden használatot követően megtisztítani.
4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétteríthesse a lenyírt füvet.
A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.
5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.
6) Ne kaszáljon lejtón, amelynek szöge nagyobb, mint 15°

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a füszálak hossza vagy sűrűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

A fünyírási feltételek és a lenyírt alapterület méret közti viszonyt az alábbi táblázat ismerteti.

Vágási magasság Ajánlott tétel (legfeljebb)
Vágja 8–6 cm	4 * 20 V / 4.0 Ah akkumulátorral
	akár 1000m2*

* 4 teljesen feltöltött akku egyidejű használata esetén. Különböző amperórás akkumulátorok együttes használata

esetén a termék a legkisebb közös osztó értékével fog működni.

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

TÁROLÁS (LÁSD AZ 01 ÉS 02 ÁBRÁKAT)

Állítsa le a fúnyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat. Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fü, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítése érdekében tartsa lenyomva a Gyorskioldó gombot, és hajtsa be a fogantyút.

KARBANTARTÁS

Figyelem: A fügyűjtő zsák eltávolítása előtt állítsa le a fúnyírót, vegye ki a biztonsági kulcsot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM

VÁGJÁK EGYENLETESEN A FÜVET.

A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BEHELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKODJON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL.

Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség.

AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉ-LJE KI.

KÉSÉLEZÉS KÖZBEN (Lásd az P ábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.
2. A kést az eredeti vágásszögben élezze.
3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.

MEGJEGYZÉS:

1. Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
2. Tároláskor állítsa a fűnyírót függőleges állásba.

A KÉSEK EGYENSÚLYOZÁSA (Lásd az Q ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat Q-1 egy csavarhúzó fejére Q-2, amelyet vízszintesen egy satuba rögzített Q-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az R1 és R2 ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést.

A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási

lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

HIBAKERESÉS

Tünetek Elhárítás módja
1. A fűnyíró nem működik, ha a Működési biztosíték be van kapcsolva.	A. Ellenőrizze, hogy a biztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonsági reteszelőgomb teljesen be legyen nyomva.B. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat,fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.
2. Fűnyírás közben leáll a motor.	A.Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia!B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fűnyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fűnyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.
3. A fünyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.	A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.B.Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa át a fünyírót, majd ellenőrizze a következőket: A kés élessége – Tartsa élesen a kést. Van-e eltömődés a késházban és a kidobó nyílásban.C. Lehet, hogy a fü jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.
4. Túl nehéz tolni a fünyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.
5. A fünyíró rendellenes zajt kelt és rázkódik.	A. Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa a fünyírót az oldalára, és ellenőrizze, nem görbült-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cserélje ki késre. Ha a késház alja sérült, juttassa el a fünyírót egy márkaszervizbe.B. Ha a késen nincs látható sérülés, de a fünyíró mégis rázkódik: Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsa el a vágóélet. Forgassa el a kést 180 fokkal, majd helyezze vissza. Ha a fünyíró még mindig rázkódik, juttassa el egy márkaszervizbe.
6. Vibráló érzés és/ vagy susogó hang hallatszik a burkolat alól.	A. Nedves fü és/vagy törmelék gyült össze a burkolat belső falán, ami egyenetlen légáramlást okoz. Vegye ki az akkumulátorokat, majd távolítsa el a törmeléket a burkolat felső faláról.
7. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltöt.

8. Az akkutöltőLED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
9. A fünyírógépfügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat.	A. Zsákolás előtt távolítsa el a takaró lemezt.B. A csúszda eltömődött. Oldja ki a Működési biztosítékot a fünyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat.Tisztítsa meg a csúszdát a füszálaktól.C. Túl sok füvet nyír le.Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt. Gyakrabban ürítse a zsákot!
10. Talajtakarás közben a talajon lenyírt füszálak láthatók.	A. Túl sok füvet nyír le.Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.
11. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség.
12. Az akkutöltőLED-je piros fényel villog, és az akkut nem lehet feltölteni.	A. A folyamatos töltés miatt az akku túlhevülhet. Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hűl.
13. Ha a mulcsozó zsák kapcsolókar nem mozdul:	A. Vegye ki az akkumulátorokat.B. Helyezze a kaszát függőleges tárolási helyzetbe.C. Takarítsa le a füvet a mulcsozó lemezről. (Lásd az S ábrát)

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás Akkumulátoros fünyíró

Típus WG761E WG761E.9 (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

Rendeltetés Fünyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint 94.1 dB(A)

Garantált hangerő-szint 96 dB(A)

Tanúsítási szervezet

Név: Intertek, Deutschland GmbH (tanúsítási szervezet: 0905)

Az alábbi normáknak:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Helyettes főmérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

LISTĂ DE COMPONENTE

1.	MANETĂ DE REGLARE A VITEZEI AUTOPROPUL-SATE
2.	MÂNER OPERAȚIONAL
3.	GHIDON
4.	MANETĂ SAC RESTURI VEGETALE
5.	FAR CU LED
6.	MÂNER FRONTAL
7.	INDICATOR DE REGLARE A ÎNĂLTIMII DE TĂIERE
8.	SURSĂ DE ALIMENTARE DE 80V BASECAMP
9.	ȘI ÎNCĂRCĂTOR
10.	CONEXIUNE FIȘĂ BASECAMP
11.	MÂNER POSTERIOR
12.	CLAPETĂ DE SIGURANȚĂ
13.	SAC COLECTARE IARBĂ
14.	CABLU DE ÎNCĂRCARE
15.	BUTON DE ELIBERARE RAPIDĂ
16.	BUTON DE BLOCARE DE SIGURANȚĂ
17.	BUTON COMUTARE PENTRU FARUL CU LED
18.	INTRARE CABLU DE ÎNCĂRCARE
19.	BUTON INDICATOR ACUMULATOR
20.	CAPAC DESCĂRCARE LATERALĂ (CONSULTAȚI FIG. D2)

1. JGHEAB DE DESCĂRCARE LATERALĂ (CONSULTAȚI FIG.D2)

2. ACUMULATOR * (CONSULTATI FIG. F1)

3. CHEIE DE SIGURANTĂ (CONSULTATI FIG. F1)

4. SURUB LAMĂ (CONSULTAȚI FIG.R1)

5. LAMĂ (CONSULTAȚI FIG.R1)

6. DISTANTIER (CONSULTATI FIG.R1)

p)Vykonávajte riadnu likvidáciu batérie.
