NÁVOD NA OBSLUHU WG761E WORX

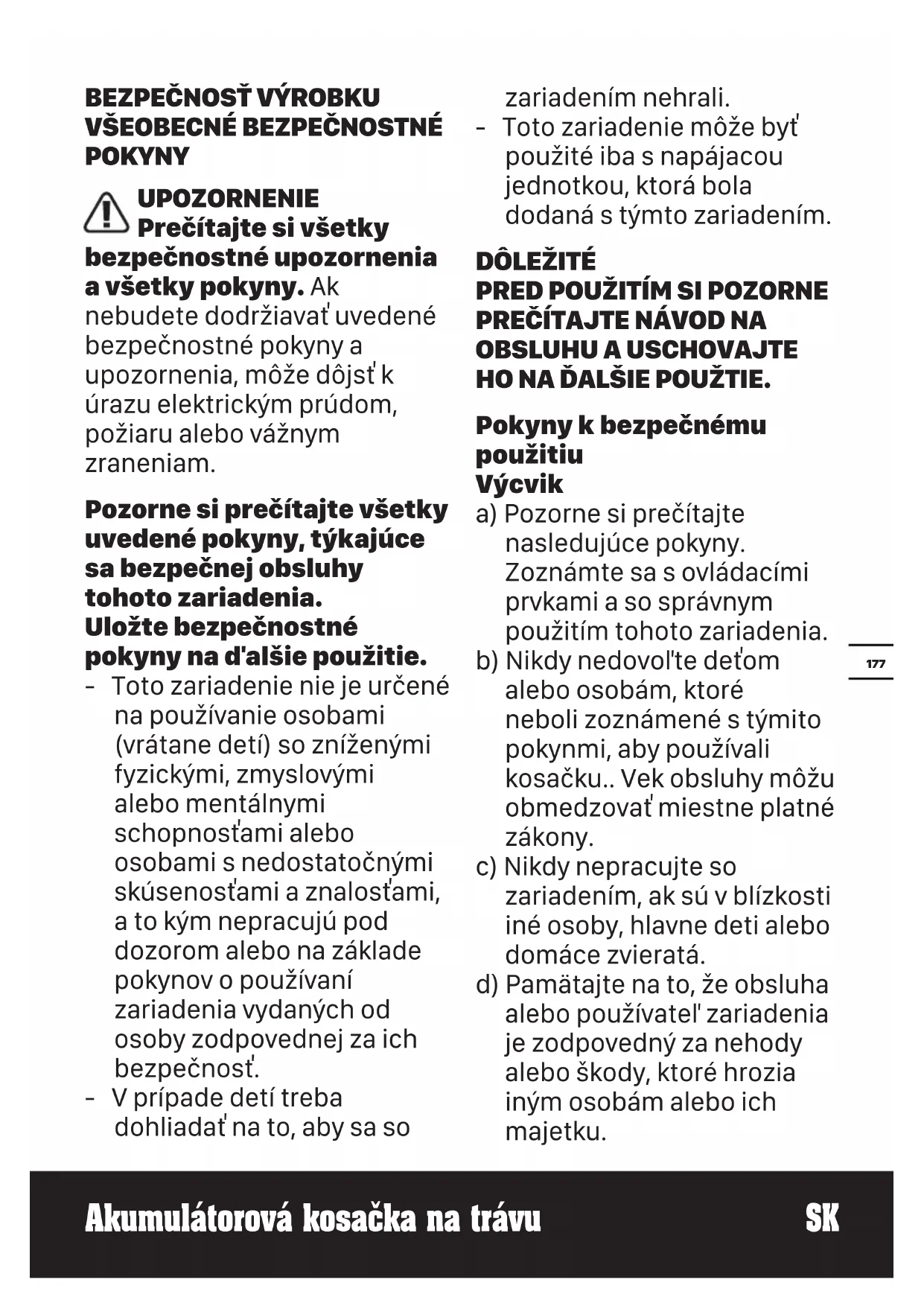

Prečítajte si všetky

bezpečnostné upozornenia a všetky pokyny. Ak

nebudete dodržiavat' uvedené bezpečnostné pokyny a upozornenia, môže dôjst' k úrazu elektrickým prúdom, požiaru alebo vážnym zraneniam.

Pozorne si prečítajte všetky uvedené pokyny, týkajúce sa bezpečnej obsluhy tohoto zariadenia.

Uložte bezpečnostné pokyny na d'alšie použitie.

- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo osobami s nedostatočnými skúsenostami a znalostami, a to kým nepracujú pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby zodpovednej za ich bezpečnost.

- V prípade detí treba dohliadat' na to, aby sa so

zariadením nehrali.

- Toto zariadenie môže byt' použité iba s napájacou jednotkou, ktorá bola dodaná s týmto zariadením.

DÔLEŽITÉ

PRED POUŽITÍM SI POZORNE PREČÍTAJTE NÁVOD NA

Pokyny k bezpečnému použitiu

Výcvik

a) Pozorne si prečítajte nasledujúce pokyny. Zoznámte sa s ovládacími prvkami a so správnym použitím tohoto zariadenia.

b) Nikdy nedovol'te detom alebo osobám, ktoré neboli zoznámené s týmito pokynmi, aby používali kosačku.. Vek obsluhy môžu obmedzovať miestne platné zákony.

c) Nikdy nepracujte so zariadením, ak sú v blízkosti iné osoby, hlavne deti alebo domáce zvieratá.

d) Pamätajte na to, že obsluha alebo používatel' zariadenia je zodpovedný za nehody alebo škody, ktoré hrozia iným osobám alebo ich majetku.

Príprava

a) Pri kosení používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte vhodnú obuv.
b) Skontrolujte priestor, v ktorom budete toto zariadenie používať a odstráňte všetky predmety, ktoré by mohli byť strojom vymrštené.
c) Pred každým použitím preved'te vizuálnu kontrolu, či sú v poriadku nože, upevnenie nožov a či nie je opotrebovaný alebo poškodený žací mechanizmus. Poškodené nebo opotrebované nože vymeňte vždy ako sadu, aby bolo zaistené vyváženie nožov. Nečitatel'né alebo poškodené nálepky vymeňte.

Použitie

a) So zariadením pracujte iba pri dennom svetle alebo pri kvalitnom umelom osvetlení.
b) Pokial' to bude možné, nepoužívajte toto zariadenie vo vlhkej tráve.
c) Pri práci v členitom teréne udržiavajte vždy pevný

postoj.

d) Kráčajte, nikdy nebehajte.
e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechod'te smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechod'te smerom nahor a dolu.
f) Pri zmene smeru na svahu bud'te vždy vel'mi opatrní.
g) Nekoste na príliš strmom svahu.
h) Dávajte vel'ký pozor pri cúvaní alebo pri pritahovaní kosačky smerom k sebe.
i) Zastavte nože, ak pri práci s kosačkou musíte kosačku naklonit, pri prechádzaní z trávnatých plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená.
j) Nikdy nepoužívajte kosačku s poškodenými krytmi alebo bez bezpečnostného zariadenia, napríklad odhrínačov alebo nesprávne nasadených zberných košov.
k) Pri zapínaní motora kosačky postupujte opatrne podl'a uvedených pokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža

(nožov).

I) Pri zapínaní motora kosačku nikdy nenakláňajte, okrem prípadov, ked' musí byt' kosačka pri štartovaní naklonená. V takom prípade nenakláňajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú časť kosačky, ktorá je d'alej od obsluhy.

m) Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce časti kosačky. Dbajte na to, aby bol otvor na odvod pokosenej trávy neustále vol'ný.

n) Nedotýkajte sa nožov pred vytiahnutím bezpečnostného kl'úča, pokial' nedôjde k ich úplnému zastaveniu.

o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvod pokosenej trávy.

q) Zastavte kosačku a vytiahnite bezpečnostný kl'úč. Skontrolujte, či došlo k úplnému zastaveniu všetkých pohybujúcich sa častí.

– Vždy, ked' ponecháte zariadenie bez dozoru.

– Pred odstránením zablokovania.
— Pred kontrolou, čistením, a každou prácou na zariadení.
- Po náraze do cudzieho predmetu. Pred každým použitím kosačky skontrolujte, či je zariadenie v poriadku a preved'te potrebné opravy.
Ak začne kosačka nadmerne vibrovať (preved'te kontrolu okamžite).
- Skontrolujte, či nedošlo k poškodeniu.
- Vymeňte alebo opravte poškodenú čast.
- Skontrolujte a utiahnite všetky uvol'nené časti.

Údržba a uskladnenie

a) Udržiavajte všetky matice, skrutky a upevňovacie prvky riadne utiahnuté, aby ste zaistili bezchybný prevádzkový stav zariadenia.

b) Kontrolujte pravidelne zberný kôš, či nie je opotrebovaný alebo poškodený.

c) Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené časti. Používajte výhradne originálne náhradné diely a

príslušenstvo.

d) Pri nastavovaní kosačky bud'te vel'mi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými častami kosačky.
e) Pred uskladnením nechajte kosačku vždy riadne vychladnút.
f) Pri údržbe nožov dávajte pozor, pretože aj po vypnutí kosačky od zdroja napájania môžu byť nože stále v pohybe.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst'k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kl'účov, klincov,

skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f)Udržujte batérie čisté a suché.
g) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
h) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup

nabíjania.

i) Nenechávajte batériu nabíjat, ak nebude batéria použitá.

j) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.

k)Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnostou WorxNITRO. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením

I) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.

n) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.

o)Ak sa zariadenie nepoužíva, vyberte z neho batériu.

dátumu výroby, kapacity, vel'kosti alebo typu.

	Pred použitím zariadenia si prečítajte návod na použitie.
	Udržujte ostatné osoby v bezpečnej vzdialenosti.
	Používajte len ostré nože. Nože budú pokračovať v otáčaní aj chvíľu po vypnutí motora. Pred prevádzaním údržby vytiahnite bezpečnostný kl’uč.
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat’ do systému kolobehu vody, čo môže ohrozit’ vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.
	Nespal’ujte ich
	Akumulátor Li-lon. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a l’udské zdravie.
	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
	Noste ochranné rukavice
	Pred akýmkol'vek nastavovaním, servisom alebo údržbou vyberte z úložného priestoru batériu.
	Odstráňte kryt
	Po vypnutí tohto záhradníckeho náradia nože ešte rotujú d'alej a mohli by Vám spôsobit' poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho súčasti zastavia.

ZOZNAM SÚČASTÍ

1.	PÁKA NA OVLÁDANIE RÝCHLOSTI SAMOHYBNÉHO SYSTÉMU
2.	OVLÁDACIA PÁKA
3.	RIADIDLO
4.	PÁKA SPÍNAČA MULČOVACIEHO VAKU
5.	LED SVETLOMET
6.	PREDNÁ RUKOVÄT
7.	UKAZOVATEL' NASTAVENIA VÝŠKY REZU
8.	80 V ZDROJ NAPÁJANIA A NABÍJAČKA BASECAMP
9.	PRIPOJENIE KONEKTORA BASECAMP
10.	PÁKA NA NASTAVENIE VÝŠKY REZU
11.	ZADNÁ RUKOVÄT
12.	BEZPEČNOSTNÁ KLAPKA
13.	VAK NA ZBER TRÁVY
14.	NABÍJACÍ KÁBEL
15.	TLAČIDLO RÝCHLEHO UVOL'NENIA

16.	BEZPEČNOSTNÉ TLAČIDLO VYPNUTIA
17.	SPÍNACIE TLAČIDLO LED SVETLOMETU
18.	VSTUPNÝ NABÍJACÍ KÁBEL
19.	TLAČIDLO INDIKÁTORA KAPACITY BATÉRIE
20.	KRYT SAMOČINNÉHO VYPRÁZDŇOVANIA (POZ-RITE OBR. D2)
21.	BOČNÝ VYPRÁZDŇOVACÍ ŽĽAB (POZRITE OBR. D2)
22.	AKUMULÁTOR * (POZRITE OBR. F1)
23.	POISTNÉ PERO (POZRITE OBR. F1)
24.	SKRUTKA NA UPEVNENIE ČEPELE (POZRITE OBR. R1)
25.	ČEPEĽ (POZRITE OBR. R1)
26.	ROZPIERKA (POZRITE OBR. R1)

* Nie všetko zobrazené alebo popísané príslušenstvo je súčast'ou štandardnej dodávky.

TECHNICKÉ ÚDAJE

Typ WG761E WG761E.9 (7 - označenie strojov, zástupca akumulátorových kosačiek na trávu)

	WG761E WG761E .9
Napájacie napätie 80V	Max. (4x20V Max.)**
Otáčky naprázdno 2800	/min
Šírka paluby 53 cm
Šírka rezu	51 cm
Priemer predného kolesa	200 mm
Priemer zadného kolesa	250 mm
Výška kosenia	20 – 80 mm
Počet polôh pre výšku kosenia	7
Objem zberného koša	70 L
Kapacita batérie	4.0 Ah (WA3014)	/
Typ akumulátora	Li-lon
Model nabíjačky	WA3974	/

**Napätie merané bez pracovného zataženia. Pôvodné napätie batérie dosahuje maximálne 80 V. Menovité napätie je 72 V. Každý nabíjací port je nezávislý. Doba nabíjania štyroch balení batérií s rovnakou kapacitou sa rovná dobe nabíjania jedného balenia batérie.

PRÍSLUŠENSTVO

Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Typ príslušenstva zvol'te podl'a typu vykonávanej práce. Dalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnút predajca háradia.

INFORMÁCIE O HLUKU

Meraný akustický tlak L	_pA = 80.9 dB (A)
K_dA	3.0 dB (A)
Meraný akustický výkon	L_wA = 94.1 dB (A)
K_wA	2.0 dB (A)
Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Typická nameraná hodnota vibrácií

a_h < 2.5 m/s^2

Nepresnost

K = 1.5 ~m / s^2

VÝSTRAHA: Hodnota emisie vibrácií počas

skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.

Tesnost' zovretia rukovatí a používanie doplnkov proti vibráciám.

Používanie náradia na podl'a konštrukcie určený účel a v súlade s pokynmi.

Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti by mal odhad úrovne

expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na vol'nobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst'k značnému zníženiu úrovne expozície počas celkového prevádzkového času.

Pomôžte minimalizovat' riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili na niekol'ko dní.

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie

Tento výrobok je určený na kosenie trávnikov na súkromných pozemkoch.

MONTÁŽ A OBSLUHA

VYKONÁVANÝ ÚKON	OBR.
ZOSTAVENIE
Zdvihnutie riadidielPOZNÁMKA: Stlačte a podržtetlačidlo rýchleho uvol'nenia počasprevádzky.	Pozrite obr. A
Zostavenie zberného koša Pozrite obr. B
Upevnenie zberného koša na kosačkuPOZNÁMKA: Vrecko na trávu jemne zatlačte a presvedčte sa takto, že je úplne nainštalované.POZNÁMKA: Pred namontovaním vreca na zber trávy stlačte páčku prepínača mulčovacieho vrecka, aby ste otvorili mulčovací výstup.	Pozrite obr.C1-C3
Namontovanie bočného vyprázdňovacieho žľabuPOZNÁMKA: Nezabudnite najskôr odstránit vak na zber trávy a pred jeho namontovaním zatlačte páku spínača mulčovacieho vaku, aby sa zatvoril mulčovací otvor.	Pozrite obr.D1, D2
Odpojenie/pripojenie zdroja napájania basecampPOZNÁMKA: Zdroj napájania basecamp pri pripájaní mierne potiahnete, aby bol bezpečne nainštalovaný.POZNÁMKA: Zdroj napájania basecamp upevnite po jeho pripojení ku kosačke pomocou káblového zväzku. Káblový zväzok sa neodporúča odstránit.	Pozrite obr.E1-E4
Vložení/vytiahnutie akumulátoraPred nainštalovaním sady batérií vložte bezpečnostný kl’úč.POZNÁMKA: Tento stroj je možné spustiť len vtedy, ak sú nainštalované samostatné batérie. Odporúčame použiť batérie s rovnakým Ah a súčasne nabit ́ 4 batérie.Ked' používate 4 batérie s rozdielnym Ah, stroj bude možné spustiť len pri nižšom spoločnom menovateli.	Pozrite obr.F1,F2
Kontrola stavu nabitia batériePOZNÁMKA: Obr. G platí len pre akumulátor s indikátorom stavu nabitia.	Pozrite obr.G
Nabijanie batériePOZNÁMKA: Táto batéria sa dodáva ako nenabitá. Pred prvým kosením trávnika musí byt ́ batéria celkom nabitá.4 akumulátorynabíjajtenaplnúkapa cituvždysúčasne. Podrobné údaje nájdete v príručke k nabíjačke.POZNÁMKA: Balenie batérie basecamp vždy nabíjajte vtedy, ked' je zdroj napájania namontovaný na kosačke.	Pozrite obr. H

Indikátor stavu nabitia batérie na kosačkePodrobné informácie nájdete v časti STAV NABITIA AKUMULÁTORAStlačením tlačidla indikátora kapacity batérie sa rozsvieti kontrolka, ktorá signalizuje nižší spoločný menovatel', a po 3 sekundách sa zobrazí stav každého balenia batérie.	Pozrite obr. I
NÁVOD NA POUŽITIE
Spustenie & ZastaveniePOZNÁMKA: Po každom skončení používania prepnite páku spínača mulčovacieho vaku do polohy vaku.(Pozrite si obr. C1)	Pozrite obr.J1, J2
Ovládanie samohybného systému	Pozrite obr. K
Nastavenie výšky kosenia[IMAGE]VAROVANIE!Pred nastavením výšky zastavte, uvol'nite ovládaciu páku a počkajte, kým sa motor nezastaví. Po vypnutí stroja čepele pokračujú v otáčaní; rotujúca čepel'môže zapríčinit' poranenie. Nedotýkajte sa rotujúcich čepelí.	Pozrite obr. L
Zapnutie Led svetlometu	Pozrite obr. M
Odobratie/vyprázdnenie zberného koša[IMAGE]VAROVANIE!Predpoužitimvždyskontrolujte, či je bezpečnostnáklapka výstupnéhootvoruuzatvor ená. Bezpečnostnúklapku nikdynezdvíhajte, aksakosačkapou žívabeznasadenéhozbernéhovakun atrávu.	Pozrite obr.N1, N2
Uloženie Pozrite obr.	01, 02

ALTERNÁTOR - STAVOVÉ LED KONTROLKY (Pozrite Obr. I)

Dióda	Svieti/ Bliká	Stav
Jedna červená kontrolka svieti Dve LED kon-trolky nesvietia		Chybná batéria
Jedna červená kontrolka bliká Dve LED kon-trolky nesvietia	--------	Tepelná ochrana batérie Teplota batériového bloku je nižšia jako 0°C alebo vyššia ako 45°C.
Tri zelené kon-trolky svietia	——	Plne nabitá
Tri zelené kontrolky blikajú	--------	Nabíjanie

TIPY OHL'ADNE KOSENIA A MULČOVANIA

Vaša kosačka je navrhnutá tak, aby počas mulčovania posekala zvyšky trávy na malé kúsky a rozložila ich naspät do trávnika. V rámci bežných podmienok sa mulčovaná tráva rýchlo rozloží a poskytne trávniku výživu.

Kvôli dosiahnutiu optimálneho výkonu počas mulčovania si pozrite nasledujúce odporúčania.

1) Vyhnite sa koseniu ak je tráva mokrá od dažďa alebo od rosy. Mokrá tráva môže vytvárat zhluky, ktoré znemožňujú mulčovanie a znižujú chod. Najlepší čas na kosenie trávy je neskoré popoludnie, kedy je tráva suchá a kedy čerstvo pokosená plocha nebude vystavená priamemu slnečnému žiareniu.

2) Pre dosiahnutie najlepšieho mulčovacieho výkonu nastavte reznú výšku tak, aby ste odsekli asi jednu tretinu výšky stebla trávy; ideálne je naraz odseknút' nie viac ako 40 mm. Ak je trávnik prerastený, bude pravdepodobne potrebné zvýšit'reznú výšku s ciel'om znížit'silu potrebnú na tlačenie a preťažovanie motora. V prípade vel'mi náročného mulčovania sa odporúča najprv vykonať kosenie pri nastavenej vysokej výške rezu a následne pokosit' pri finálnej výške rezu. V opačnom prípade vykonávajte rovné zábery a pohybujte sa kosačkou pomaly.

3) Pre dosiahnutie najlepšieho výkonu zo skrine kosačky odstraňuje nahromadenú trávu. Z času na čas kosačku vypnite a počkajte, dokial' sa čepel' úplne nezastaví. Následne vyberte bezpečnostný kl'úč a otočte kosačku nabok. Pomocou predmetu ako je palička odstráňte z priestoru čepele nahromadenú trávu. Dávajte pozor na ostré hrany čepele. Čistenie vykonávajte často v prípade novej trávy a vždy po každom použití.

4) Určité typy trávy alebo stav trávy môže vyžadovat' vykonanie druhého mulčovania s ciel'om roztrúsit' trávu kompletne v rámci trávnika. V prípade druhého kosenia sa odporúča vykonat' kosenie kolmo (naprieč) prvým smerom kosenia. V ŽIADNOM PRÍPADE NEMEŃTE SMER KOSENIA TÝM BY MOHLO DÔJŠŤ KU KOSENIU SMEROM ZO SVAHU.

5) Každý týždeň zmeňte svoj smer kosenia. Tým pomôžete zachovat' hustotu trávnatého koberca a textúru trávnika.

6) Nekoste na svahu s uhlom viac ako 15°

VELKOST POKOSENEJ PLOCHY

Vel'kost' skosenej plochy môže byt' ovplyvnená niekol'kými faktormi, ako sú výška kosenia, vlhkost' trávnika, dížka stebiel trávy a hustota trávy. Príliš časté zapínanie a zastavovanie kosačky počas kosenia trávnika naviac spôsobuje zmenšenie vel'kosti pokosenej plochy. Vztah medzi podmienkami pre kosenie a vel'kosťou pokosenej plochy je popísaný v nižšie uvedenej tabuľke.

Výška kosenia Odporúčaná dávka (maximum)
Strih 8 až 6 cm	S 4 * 20 V / 4.0 Ah batériou
	Do 1000 m2 *

* pri súčasnom použití 4 úplne nabitých batérií. Ak sa spolu používajú batérie s rôznymi ampérhodinami, zariadenie bude v prevádzke pri najnižšom spoločnom menovateli.

RADY:

1) Odporúčame vám, aby ste kosili trávnik v kratších intervaloch tak, aby ste chodili normálnym tempom a aby ste počas práce často nezapínali/nezastavovali kosačku.
2) Vždy prosím zaistite, aby boli súčasne používané dve úplne nabité batérie a vždy koste maximálne 1/3 výšky trávnika, aby bol zaručený najlepší výkon kosačky.
3) Pri kosení vysokej trávy chod'te pomaly, aby bolo zaručené efektívnejšie kosenie a riadne odvádzanie pokosenej trávy.
4) Zabráňte koseniu vlhkej trávy, pretože by sa tráva lepila na spodnú časť žacieho ústroja a skosená tráva by nemohla byť riadne zachytená alebo odvedená.
5) U nového alebo hustého trávnika používajte väčšiu výšku kosenia, čím predlížite pracovnú dobu batérie.

USKLADNENIE (POZRITE OBR. 01, 02)

Zastavte kosačku a vždy odstráňte bezpečnostný klůč a batérie. Dôkladne pomocou mäkkej kefy a tkaniny vyčistite vonkajšie plochy stroja. Nepoužívajte vodu, rozpúštadlá alebo leštiace prostriedky. Všetku trávu a úlomky odstráňte, a to hlavne z vetracích otvorov. Otočte stroj na jednu stranu a vyčistite priestor čepele. Ak sa v priestore čepele nachádzajú zvyšky trávy, odstráňte ich pomocou dreveného alebo plastového kusa. Stroj uskladnite na suchom mieste. Na hornú plochu stroja neumiestňujte žiadne predmety.

VAROVANIE: Skôr ako odstránite vrece na zber trávy, zastavte kosačku, odstránte bezpečnostný klúč a batérie.

POZNÁMKA: Aby ste zabezpečili dlhú a spolahlivú prevádzku, pravidelne vykonávajte nasledujúce postupy údržby. Kontrolujte bežné poškodenia ako je uvol'nenie, zablo-kovanie alebo poškodenie čepele, uvol'nenie upevňovacích prvkov a opotrebovanie alebo poškodenie jednotlivých súčastí. Skontrolujte, či kryty a chrániče nie sú poškodené a skontrolujte, že sú na kosačke správne osadené. Pred prevádzkovaním kosačky vykonajte potrebnú údržbu a opravy. Ak dôjde k chybe činnosti kosačky aj napriek vykonávaniu pravidelnej údržby, o pomoc požiadajte zákaznícku linku.

OSTRENIE ČEPELE

PRE ZACHOVANIE MAXIMÁLNEHO VÝKONU KOSAČKY UDRŽIAVAJTE ČEPEĽ NAOSTRENU. OTUPENÁ ČEPEĽ NEDOKÁŽE DÔKLADNE TRÁVU POKOSIŤ ANI SPRÁVNE VYKONÁVAŤ MULČOVANIE. POČAS DEMONTÁŽE, OSTRENIA A INŠTALÁCIE ČEPELE POUŽÍVAJTE SPRÁVNU OCHRANU OČÍ.UISTITE SA, ŽE BEZPEČNOSTNÝ KLÚČ A BATÉRIE SÚ ODSTRÁNENÉ. Ostrenie čepele dvakrát za sezónu je zvyčajne postačujúce v rámci bežných podmienok. Piesok spôsobuje rýchle otupenie čepele. Ak je váš trávnik založený na piesčitej pôde, možno bude potrebné ostrenie čepele vykonať častejšie. OHNUTÚ ALEBO POŠKODENÚ ČEPEĽ OKAMŽITE VYMEŇTE.

POČAS OSTRENIA ČEPELE (Pozrite Obr. P)

1. Čepel' musí zostat' vyvážená.
2. Čepel' ostrite pod pôvodným uhlom rezu.
3. Ostrite hrany oboch koncov čepele a z oboch koncov odstraňuje rovnaké množstvo materiálu.

POZNÁMKA:

1. Uistite sa, či je kosačka vypnutá .Odstráňte klúč a batérie.
2. Postavte kosačku do zvislej polohy na uloženie.

VYVÁŽENIE ČEPELE (Pozrite obr. Q)

ÚDRŽBA ČEPELE (Pozrite Obr. R1, R2)

Svoju čepel' vymeňte po 50 hodinách prevádzky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skôr, a to bez ohľadu na podmienky. Tieto postupy dodržiavajte v prípade demontáže a výmeny čepele. Na demontáž čepele budete potrebovať záhradnícke rukavice (nie sú súčastou) a klúč na matice. Uistite sa, že bezpečnostný klúč a batérie nie sú nainštalované. Zaklinujte kus dreva od medzi čepel' a kryt kosačky, aby ste predišli otáčaniu čepele a pomocou klúča na matice odskrutkujte maticu čepele proti smeru hodinových ručičiek., a následne čepel' demontujte.

Opätovne nasadenie vykonáte tak, že najprv čepel' umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následne dôkladne utiahnite skrutku čepele.

PROSTREDIA

Elektrické výrobky neslobodno likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

ODSTRAŇOVANIE PROBLÉMOV

Symptóm Nápravné činnosti
1.Kosačka je vypnutá, ked'je aktivovaná ovládacia páka.	A. Skontrolujte, či je vložený bezpečnostný kl'úč, či je úplne zasunutý a či je úplne zatlačené tlačidlo bezpečnostného blokovania.B.Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie, otočte kosačku na bok a skontrolujte, či sa vol'ne otáča nôž kosačky. Ak sa vol'ne neotáča, obrátte sa na autorizovaný servis. Nôž by sa mal vol'ne otáčat'.C. Bol akumulátor celkom nabitý?Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.
2. Motor sa počas kosenia zastavuje.	A. Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie, otočte kosačku na bok a skontrolujte, či sa vol'ne otáča nôž kosačky. Ak sa vol'ne neotáča, obrátte sa na autorizovaný servis. NÔž by sa mal vol'ne otáčat'.B. Zväčšite výšku kosenia nastavením žacieho ústrojenstva do najvyššej možnej polohy a spustite kosačku.C. Bol akumulátor celkom nabitý?Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.D. Vyvarujte sa preťaženia kosačky.Znížte rýchlost' kosenia alebo zvýšte polohu žacieho ústrojenstva. Alebo oboje.
3. Kosačka beží, ale výkon kosenia nie je uspokojivý.Alebo nepokosí celú rozlohu trávniku.	A. Bol akumulátor celkom nabitý?Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.B.Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie. Otočte kosačku na bok a skontrolujte nasledujúce:Nabrúsenie noža – Nôž musí byť ostrý. Či nedošlo k zaneseniu žacieho ústrojenstva a výstupného otvoru.C. Žacie ústrojenstvo môže byť nastavené príliš nízko vzhľadom na stav trávnika. Zväčšite výšku žacieho ústrojenstva.

OCHRANA ŽIVOTNÉHO

4. Kosačka sa tažko tlačí.	A. Zvăčšite výšku žacieho ústrojenstva, aby sa znížil tlak žacieho ústrojenstva na trávu. Skontrolujte, či sa vol'ne otáča každé koliesko.
5. Kosačka je veľmi hlučná a vibruje.	A.Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie. Otočte kosačku na bok a skontrolujte nôž, aby ste sa uistili, či nie je ohnutý alebo poškodený. Ak je nôž poškodený, vymeňte ho. Použite nový originálny nôž. Ak je poškodená spodná časť žacieho ústrojenstva, odovzdajte kosačku autorizovanému servisu.B. Ak nezistíte žiadne viditel'né poškodenie noža a kosačka stále vibruje: Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie, a vyberte nôž na sekanie. Obrátte nôž o 180 stupňov a znovu ho namontujte. Ak kosačka stále vibruje, odovzdajte ju autorizovanému servisu.
6. Spodná plošina vibruje a/alebo z nej vychádza šuchotavý zvuk.	A. Na vnútornej stene plošiny je zachytená mokrá tráva alebo nečistoty, čo spôsobuje nerovnomerný prietok vzduchu. Vyberte batérie a z vnútornej steny plošiny odstráňte nečistoty.
7. LED indikátor nabíjačky nesvieti.	A. Skontrolujte pripojenie zástrčky.B. Nabíjačku vymeňte.
8. Kontrolka LED nabíjačky akumulátorov sa neprepne na zelenú.	A. Je nutné vykonať diagnostiku akumulátora. Obrátte sa na autorizované servisné stredisko.
9. Kosačka nezbiera pokosenú trávu do zberného vaku.	A. Pri ukladaní do vaku odstráňte mulčovaciu dosku.B. Zvod je zanesený.Na vypnutie kosačky uvol'nite ovládaciu páku. Odstráňte bezpečný kl'úč a batérie . Zo zvodu odstráňte trávne odrezky.C. Príliš veľa pokosenej trávy.Zdvihnite nastavením výšky kolies rez, a skráťte tak dĺžku odrezávaných stoniek.D. Zanesený zvodový žľab.Vysypávanie zberného vaku vykonávajte častejšie.
10. Pri mulčovaní sú useknuté časti viditel'né.	A. Bolo nastavené kosenie príliš veľkej časti stoniek trávy. Zvăčšite výšku žacieho ústrojenstva, aby došlo ku skráteniu odstrihnutej časti trávy. Nekoste viac ako 1/3 celkovej dĺžky.B. Skontrolujte, či sú sekacie nože ostré. Nože majte vždy nabrúsené.
11. Po viacerých použitiach nízka alebo skrátená doba chodu.	A. Výrobok vráťte do autorizovaného servisného strediska - môže byť potrebné nainštalovať nový akumulátor.

12. Indikátor nabíjačky akumulátorov bliká červeno a akumulátory nie je možné nabíjať.	A. Pri trvalej prevádzke sa akumulátor prehrieva. Vyberte ho z nabíjačky a nechajte ho vychladnút na teplotu 42°C alebo menej.
13. Ak sa páka spínača mulčovacieho vaku nepohybuje.	A. Vyberte batériové bloky.B. Kosačku umiestnite do zvislej skladovacej polohy.C. Z mulčovacieho taniera odstráněte trávu (Pozrite si obr. S).

VYHLÁSENIE O ZHODE

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

V mene spoločnosti Positec vyhlasujeme, že produkt

Funkcie kosenie trávy

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizácii 2005/88/EC

2000/14/EC v novelizácii 2005/88/EC

Meraný akustický výkon 94.1 dB(A)

Poverený úradný organ

Názov: Intertek, Deutschland GmbH (úradná vyhláška 0905)

Spíňa posudzované normy,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Osoba oprávnená za zostavenie technického súboru,

Názov Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825

Cologne, Germany

M A

2021/03/16

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Positec Technology (China) Co., Ltd
