NÁVOD K OBSLUZE WG761E WORX

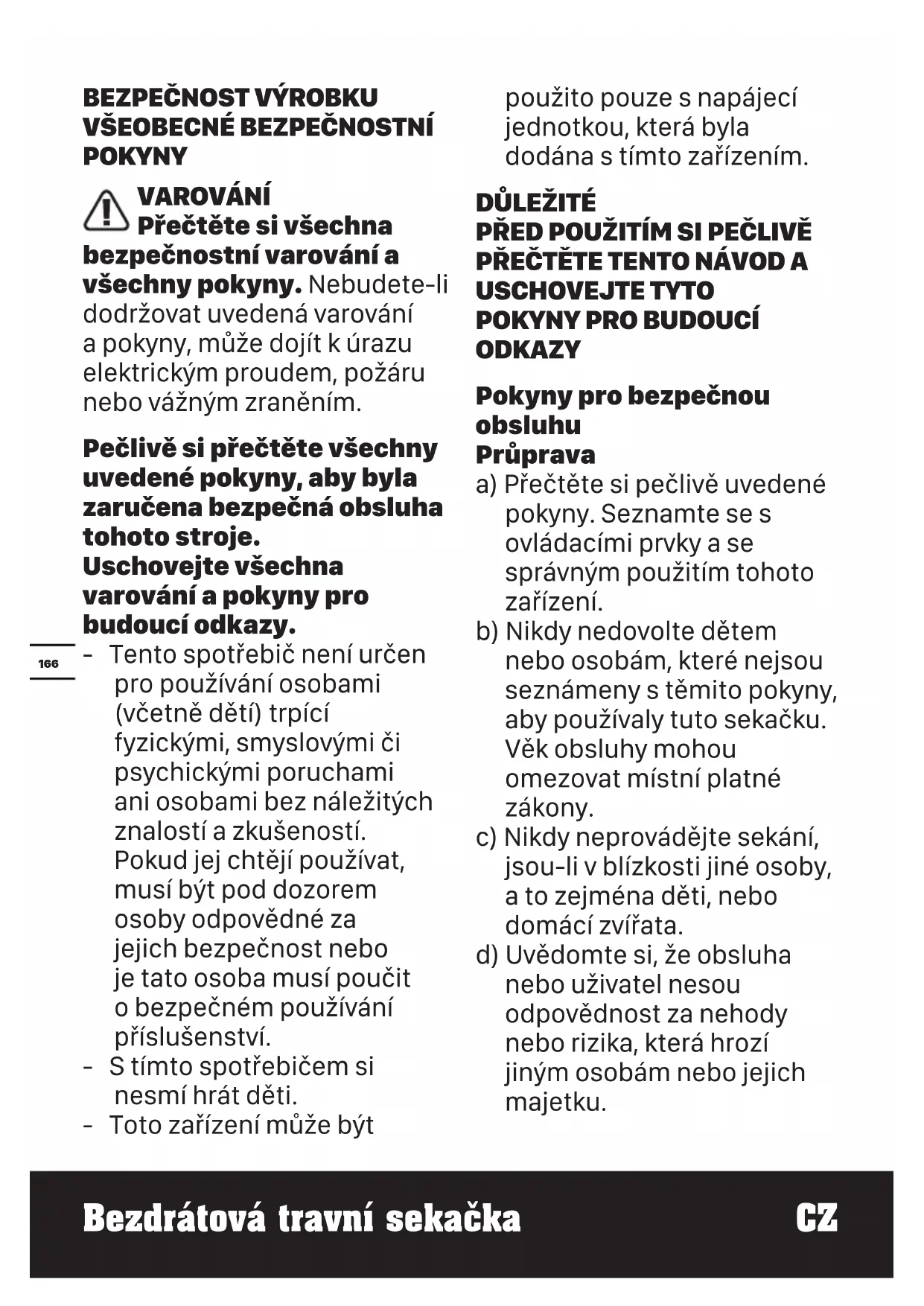

bezpečnostní varování a všechny pokyny. Nebudete-li dodržovat uvedená varování a pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážným zraněním.

Pečlivě si přečtěte všechny uvedené pokyny, aby byla zaručena bezpečná obsluha tohoto stroje.

Uschovejte všechna varování a pokyny pro budoucí odkazy.

- Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství.

• S tímto spotřebičem si nesmí hrát děti.
• Toto zařízení může být

použito pouze s napájecí jednotkou, která byla dodána s tímto zařízením.

DŮLEŽITÉ

PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE TYTO POKYNY PRO BUDOUCÍ ODKAZY

Pokyny pro bezpečnou obsluhu

Průprava

a) Přečtěte si pečlivě uvedené pokyny. Seznamte se s ovládacími prvky a se správným použitím tohoto zařízení.
b) Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby používaly tuto sekačku. Věk obsluhy mohou omezovat místní platné zákony.
c) Nikdy neprovádějte sekání, jsou-li v blízkosti jiné osoby, a to zejména děti, nebo domácí zvířata.
d) Uvědomte si, že obsluha nebo uživatel nesou odpovědnost za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku.

Příprava

a) Při sekání vždy používejte pevnou obuv a dlouhé kalhoty. Nepracujte s tímto zařízením, jste-li bosí nebo máte-li otevřené sandály.

b) Zkontrolujte kompletně prostor, kde budete tuto sekačku používat a odstraňte všechny předměty, které mohou být sekačkou odmrštěny.

c) Před každým použitím proved'te vždy vizuální kontrolu, zda jsou v pořádku nože i montážní šrouby nožů a zda není opotřebováno nebo poškozeno žací ústrojí. Poškozené nebo opotřebované nože vyměňujte vždy jako sadu, aby bylo zajištěno vyvážení nožů. Nečitelné nebo poškozené nálepky vyměňte.

Použití

a) Provádějte sečení pouze při denním světle nebo při kvalitním umělém osvětlení.

b) Je-li to možné, vyvarujte se použití této sekačky ve vlhké trávě.

c) Na svahu vždy udržujte pevný postoj.

d) Chod'te, nikdy neběhejte.

e) Při práci s rotačními sekačkami na kolečkách jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

Jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

f) Při změně směru na svahu bud'te vždy velmi opatrní.

g) Neprovádějte sekání na příliš strmém svahu.

h) Bud'te velmi opatrní při couvání nebo při přitahování sekačky směrem k sobě.

i) Zastavte sekačku a rotující nůž (nože), musíte-li sekačku naklonit během přepravy, při přejíždění jiných než travnatých ploch a při přepravě sekačky na plochu a z plochy, která byla sekána.

j) Nikdy nepoužívejte sekačku s poškozenými kryty nebo bez bezpečnostních zařízení, například odchylovačů nebo bez rádně nasazených sběrných košů.

k) Zapínejte motor sekačky opatrně podle uvedených pokynů a udržujte nohy v bezpečné vzdálenosti od nože (nožů).

I) Při zapínání motoru sekačku

nikdy nenaklánějte, mimo případy, kdy musí být sekačka při startování nakloněna. V takovém případě sekačku nenaklánějte více, než je to nezbytně nutné a zvedejte pouze tu část sekačky, která je dále od obsluhy.

m) Nevkládejte ruce nebo nohy do blízkosti nebo pod rotující části. Stále dbejte na to, aby byl otvor pro odvod posečené trávy průchozí.

n) Nedotýkejte se nožů před vyjmutím bezpečnostního klíče, a dokud nedojde k úplnému zastavení nožů.

o) Nespouštějte tuto sekačku, stojíte-li přímo před otvorem pro odvod posekané trávy.

p) Nepřepravujte sekačku, je-li k sekačce připojen napájecí zdroj.

q) Zastavte sekačku a vyjměte bezpečnostní klíč. Ujistěte se, zda došlo k úplnému zastavení všech pohybujících částí.

– Kdykoli necháváte tento stroj bez dozoru.

– Před odstraněním zablokování.

– Před kontrolou, čištěním a jakoukoli prací na stroji.

- Po nárazu do cizího předmětu. Před opětovným spuštěním a obsluhou sekačky zkontrolujte tento stroj a proved'te potřebné opravy.

Začne-li sekačka nadměrně vibrovat (proved'te kontrolu ihned).

- Zkontrolujte, zda nedošlo k poškození.

- Vyměňte nebo opravte každou poškozenou část.

- Zkontrolujte a utáhněte všechny uvolněné části.

Údržba a uložení

a) Udržujte všechny matice, šrouby a vruty řádně utaženy, abyste zajistili, že bude toto zařízení v bezvadném provozním stavu.

b) Provádějte často kontrolu sběrného koše, zda není opotřebován nebo poškozen.

c) Z bezpečnostních důvodů proved'te výměnu opotřebovaných nebo poškozených částí. Používejte pouze originální náhradní díly a příslušenství.

d) Při seřizování sekačky bud'te velmi opatrní, abyste

zabránili zachycení prstů mezi pohybujícími se noži a pevnými částmi sekačky.

e) Před uložením nechejte sekačku vždy řádně vychladnout.
f) Při údržbě nožů dávejte pozor, protože i při vypnutí napájecího zdroje sekačky mohou být nože sekačky stále v pohybu.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b)Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů

baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.

d) Nevystavujte baterii mechanickým rázům.

e)Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.

f) Udržujte baterie čisté a suché.
g)Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
h) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
i) Nenechávejte baterii nabíjet, nebude-li baterie použita.
j) Po dlouhodobém uložení

budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.

k) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WorxNITRO. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.

I) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.

m)Ukládejte baterie mimo dosah dětí.

n) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.

o)Není-li zařízení používáno, vyjměte z něj baterii.
p)Provádějte řádnou likvidaci baterie.
q)V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.
r) Baterii uchovávejte dál od mikrovlnných trub a vysokého tlaku.

SYMBOLY

	Před použitím tohoto stroje si přečtěte uživatelskou příručku
	Udržujte ostatní osoby v bezpečné vzdálenosti.
	Používejte pouze ostré nože. Nože pokračují v otáčení i chvili po vypnutí motoru. Před prováděním údržby vyjměte bezpečnostní klíč.
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Nevystavujte působení ohně
	Akumulátor Li-lon. Tento výrobek byl označen symbolem „tríděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	Používejte ochranné rukavice

Před prováděním jakéhokoli seřízení, servisu nebo údržby vyjměte z úložného prostoru baterii.

Odstraňte krytku

Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Nedotýkejte se žádné části nářadí, dokud nedojde k jejich úplnému zastavení.

SEZNAM SOUČÁSTEK

1.	PÁKA OVLADAČE RYCHLOSTI SEKAČKY S PO-JEZDEM
2.	PROVOZNÍ PŘÍTLAČNÉ TLAČÍTKO
3.	TYČ RUKOJETI
4.	PÁKA PŘEPÍNAČE MULČOVACÍHO VAKU
5.	LED SVĚTLOMET
6.	PŘEDNÍ RUKOJEŤ
7.	UKAZATEL NASTAVENÍ VÝŠKY ŘEZÁNÍ
8.	80V ZDROJ NAPÁJENÍ & NABÍJEČKA BASE CAMP
9.	ZÁSTRČKA PRO PŘIPOJENÍ BASECAMP
10.	PÁKA PRO NASTAVENÍ VÝŠKY SEKÁNÍ
11.	ZADNÍ RUKOJEŤ
12.	BEZPEČNOSTNÍ KLAPKA
13.	VAK NA ZACHYTÁVÁNÍ TRÁVY
14.	NABÍJECÍ KABEL
15.	TLAČÍTKO RYCHLÉHO UVOLNĚNÍ
16.	TLAČÍTKO BEZPEČNOSTNÍHO UZAMKNUTÍ
17.	PŘEPÍNAČ LED SVĚTLOMETU
18.	VSTUP NABÍJECÍHO KABELU
19.	TLAČÍTKO UKAZATELE BATERIE
20.	KRYT BOČNÍHO VÝHOZU (VIZ. OBR. D2)
21.	SKLUZ BOČNÍHO VÝHOZU (VIZ OBR. D2)

1. AKUMULÁTOR * ( VIZ OBR.F1)

2. BEZPEČNOSTNÍ KLÍČ (VIZ OBR. F1)

3. ŠROUB NOŽE (VIZ OBR. R1)

4. NÜŽ (VIZ OBR. R1)

5. DISTANČNÍ VLOŽKA (VIZ OBR. R1)

* Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.

TECHNICKÉ ÚDAJE

Typ WG761E WG761E.9 (7- označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu)

	WG761E WG761E .9
Napájecí napětí 80V Max. (4x20V Max.)**
Otáčky naprázdno 2800 /min
Šířka paluby 53 cm
Šířka řezu 51 cm
Průměr předního kola	200 mm
Průměr zadního kola	250 mm
Výška sekání	20 – 80 mm
Počet poloh pro výšku sekání	7
Objem sběrného koše	70 L
Kapacita baterie	4.0 Ah (WA3014)	/
Typ baterie	Li-Ion
Model nabíječky	WA3974	/
Parametry nabíječky	Vstup: AC220-240 V~50 HzVýstup: 20 V---, 1 A(na každém nabíjecím portu)	/
Doba nabíjení jedné sady baterií (přibl.)4.0 Ah	4 -5 hrs	/
Hmotnost	35 kg	32.4 kg

**Napětí měřeno bez pracovního zatížení. Původní napětí baterie dosahuje maximálně 80 V. Jmenovité napětí je 72 V.
Každý nabíjecí port je samostatný. Doba nabíjení čtyř sad baterií stejné kapacity, je stejná, jako doba nabíjení jedné

sady baterie.

PŘÍSLUŠENSTVÍ

	WG761E W	G761E .9
Akumulátor (WA3014) 4 /
Basecamp (WA3974) (80V zdroj energie & nabíječka)	1	1
Sběrný koš na trávu 1 1
Skluz bočního výhozu 1 1

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadi. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

ÚDAJE O HLUKU

Měřený akustický tlak L	_pA = 80.9 dB(A)
K _pA 3.0 dB (A)
Měřený akustický výkon L	_wA = 94.1 dB(A)
K _wA	2.0 dB (A)
Používejte ochranu sluchu.

INFORMACE O VIBRACÍCH

Typická naměřená hodnota vibrací a	_h <2.5 m/s^2
Kolísání K = 1.5 m/s^2

VÝSTRAHA: Hodnota vibračních emisí během

praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby.

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše

rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací.

VŽDY používejte ostré trny, vrtáky a čepele.

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte antivíbrační příslušenství.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

URČENÉ POUŽITÍ

POZNÁMKA: Předtím než začnete nářadí

používat, přečtěte si pečlivě manuál.

Určené použití

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích.

SESTAVENÍ A POUŽÍVÁNÍ

PROVÁDĚNÝ ÚKON OBR.
SESTAVENÍ
Zvednutí tyče rukojetíPOZNÁMKA:Během chodu stiskněte a přidržte tlačítko rychlého uvolnění.	Viz Obr. A
Sestavení sběrného koše Viz Obr. B
Upevnění sběrného koše na sekačkuPOZNÁMKA:správnou instalaci sběrače trávy zkontrolujte mírným zatlačením na něj.POZNÁMKA:Před namontováním sběrného koše na trávu stiskněte páčku spínače mulčovacího pytle a otevřete mulčovací výstup.	Viz Obr.AC1-C3
Sestavení skluzu bočního výhozuPOZNÁMKA:Nezapomeňte nejdříve vyjmout sběrný vak na trávu a potom zatlačit páku přepínače mulčovacího vaku, abyste před sestavením uzavřeli mulčovací výstup.	Viz Obr. AD1,D2
Vyjmutí/vložení basecampPOZNÁMKA: Při vkládání jemně zatáhněte za basecamp, abyste se ujistili, že je bezpečně nainstalován.POZNÁMKA: Po vložení utáhněte výstup zdroje energie basecamp a sekačku pomocí stahovací pásky, abyste zajistili spolehlivé připojení. Nedoporučujeme odstraňovat stahovací pásku.	Viz Obr. E1-E4
Vložení/vyjmuti akumulátoru Před instalací sady baterií vložte bezpečnostní klíč.POZNÁMKA: Tento stroj bude fungovat pouze, když budou nainstalovány samostatné baterie. Doporučujeme, abyste používali stejné AH baterie a 4 nabíjeli dvě baterie současně. Když použijete 4 baterie s různým AH, tak stroj poběží pouze do nejmenšího společného jmenovatele.	Viz Obr. F1, F2
Kontrola stavu nabití bateriePOZNÁMKA: Obr. G platí pouze pro akumulátor s indikátorem stavu nabití.	Viz Obr. G
Nabíjení bateriePOZNÁMKA: Tato baterie je dodávána jako nenabitá. Před prvním sekáním trávníku musí být baterie zcela nabita. Vždy plně nabijte 4 baterie současně. Další informace naleznete v návodu pro model.POZNÁMKA: Sadu baterií vždy nabíjejte pomocí basecamp na sekačce.	Viz Obr. H
Indikátor stavu nabití baterie na sekačce Podrobné informace naleznete v části STAV NABITÍ AKUMULÁTORU Stiskněte tlačítko ukazatele baterie, kontrolka se rozsvítí, aby znázornila nejmenšího společného jmenovatele, po 3 sek. se znázorní stav každé sady baterií.	Viz Obr. I
POUŽITÍ
Spuštění & ZastaveníPOZNÁMKA: Páku mulčovacího vaku posuňte do polohy vaku po každém použití. (viz obr. C1)	Viz Obr. J1, J2
Používání pojezdu	Viz Obr. K

Nastavení výšky sekání⚠️UPOZORNĚNÍ! Zastavte, uvolněte spínací páčku a počkejte, dokud se motor nezastaví předtím, než upravíte výšku. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění. Nedotýkejte se rotujících nožů.	Viz Obr. L
Otevření LED světlometu	Viz Obr. M
Sejmutí/vyprázdnění sběrného koše⚠️VAROVÁNÍ!Předpoužitímvždyzkontrolujte, zda je bezpečnostníklapkavýstupního otvoruuzavřena. Bezpečnostníklapku nikdynezvedejte, pokud je sekačkap oužívánabeznasazenéhosběrnéhova kunatrávu.	Viz Obr. N1, N2
Uložení Viz Obr. 01, 02

STAVOVÉ LED AKUMULÁTORU (Viz Obr. I)

Kontrolka Zap/ bliká Stav
		Zničená baterie
Jedna červená svítíDvě LED-diody nesvítí
		Tepelná ochrana baterie Teplota bateriového bloku je nižší jak 0°C nebo vyšší jak 45°C.
Jedna červená blikáDvě LED-diody nesvítí
		Baterie je zcela nabitá
Tři zelené svítí
		Nabíjení

TIPY PRO SEKÁNÍ S MULČOVÁNÍM

Během mulčování sekačka drtí posekanou trávu na drobné kousky, které rozhazuje do trávníku. Za normálních okolností se tyto kousky rychle rozloží a vyživují trávník.

Optimálního výkonu mulčování dosáhnete při dodržování níže uvedených doporučení.

1. Nesekejte trávu mokrou po dešti nebo rose. Mokrá tráva může tvořit žmolky, které omezují účinnost

mulčování a zkracují výdrž baterie.

Nejlepší čas na sekání trávy je pozdní odpoledne, kdy je tráva vyschlá a čerstvě posekaná plocha nebude vystavena přímému slunci.

1. Chcete-li dosáhnout nejlepšího výkonu mulčování, nastavte výšku sekání tak, abyste sekali nejvýše 40 mm, přibližně třetinu délky travního listu. Pokud je trávník přerostlý, bude možná nutné nastavení větší výšky sekání, aby nedošlo k přetížení motoru a aby nebylo tlačení sekačky příliš namáhavé. Při mulčování objemné travní hmoty doporučujeme nejprve nastavit maximální výšku sekání a potom při druhém průjezdu sekat na požadovanou výšku. Další možností je využít jen část šířky záběru a sekat pomalu.
2. V zájmu dosažení nejlepšího výkonu zbavujte skříň sekačky zbytků trávy. Občas sekačku vypněte a počkejte, až se nůž úplně zastaví. Potom vytáhněte bezpečnostní klíč a otočte sekačku na bok. Vhodným předmětem, například klackem, vyškrábejte nános trávy z okolí nože. Při sekání čerstvé, mokré trávy čistěte sekačku častěji a nezapomeňte ji vyčistit po každém použití.
3. Některé typy trávy nebo určité podmínky při sekání vyžadují, abyste posekanou plochu přejeli ještě jednou a sekačka mohla posekanou trávu rovnoměrně rozprostřít. Při druhém průjezdu doporučujeme sekat kolmo k prvnímu sekání. V ŽÁDNÉM PŘÍPADĚ NE MĚNĚTE SMĚR SEKÁNÍ TAK, ABYSTE MUSELI SEKAT SE SVAHU.
4. Každý týden jezděte se sekačkou po mírně odlišné trase. Tak zabráníte vytvoření obrazců v trávníku.
   6 Nesekejte na svahu, který má větší sklon než 15°

VELIKOST POSEKANÉ PLOCHY

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy. Vztah mezi podmínkami pro sekání a velikostí posekané plochy je popsán v níže uvedené tabulce.

Výška řezu Doporučená dávka (maximum)
Řez 8 až 6 cm	S 4 * 20 V / 4.0 Ah baterií
	Až 1000 m^2 *

* při současném použití 4 zcela nabitých baterií. Pokud zároveň použijete baterie různých ampérhodin, tak bude výrobek fungovat na nejmenšího společného jmenovatele.

RADY:

1) Doporučujeme vám, abyste prováděli sekání trávníku v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/nezastavovali tuto sekačku.
2) Vždy prosím zajistěte, aby byly současně používány

dvě zcela nabité baterie a vždy sekejte maximálně 1/3 výšky trávníku, aby byl zaručen co nejlepší výkon sekačky.

3) Při sekání vysoké trávy chod'te pomalu, aby bylo zaručeno efektivnější sekání a řádné odvádění posekané trávy.
4) Vyvarujte se sekání vlhké trávy, protože by docházelo k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.
5) U nového nebo hustého trávníku používejte větší výšku sekání, čímž prodloužíte pracovní dobu baterie.

ÚDRŽBA

UPOZORNĚNÍ: Sekačku na trávu vypněte, vyjměte bezpečnostní klíč a baterie předtím, než vyjmete sběrný vak na trávu.

POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsa-nou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu proved'te ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků.

BROUŠENÍ NOŽE

Z DŮVODU DOSAŽENÍ NEJLEPŠÍHO VÝKONU SEKAČKY UDRŽUJTE NŮŽ OSTRÝ. TUPÝ NŮŽ NESEKÁ ČISTĚ A SPRÁVNĚ NEMULČUJE. PRI DEMONTÁŽÍ, BROUŠENÍ A ZPĚTNÉ MONTÁŽI NOŽE POUŽÍVEJTE OCHRANU ZRAKU. ZKONTROLUJTE, ZAJISTĚTE, ABY BYL VYJMUT KLÍČ a BATERIE. V běžných podmínkách obvykle stačí nůž brousit dvakrát za sezónu. Písek způsobuje rychlé ztupení nože. Pokud máte trávník na písčité půdě, může být nutné častější broušení nože. OHNUTÝ NEBO POŠKOZENÝ NŮŽ OKAMŽITĚ VYMĚNTE.

PŘI BROUŠENÍ NOŽE (Viz Obr.P)

1. Zkontrolujte, zda zůstalo zachováno vyvážení nože.
2. Dodržte původní úhel broušení nože.
3. Bruste břity na obou koncích nože a ubírejte stejné množství materiálu.

POZNÁMKA:

1. Ujistěte se, zda je sekačka vypnutá. Vyjměte klíč a baterie.
2. Postavte sekačku do svislé polohy pro uložení.

VYVÁŽENÍ NOŽE (Viz Obr. Q)

Zkontrolujte vyvážení nože zavěšením za středový otvor Q-1 na dřík šroubováku Q-2 upnutý ve vodorovné poloze do svěráku Q-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá.

ÚDRŽBA NOŽE (Viz obr. R1,R2)

Vyměňte nůž po 50 hodinách sekání nebo po 2 letech, podle toho, co nastane dříve, a to i v případě, zdá-li se být v pořádku.

Dodržujte tento předepsaný postup demontáže a montáže nože. Budete potřebovat zahradní rukavice (nejsou součástí dodávky) a klíč (není součástí dodávky). Ujistěte se, že bezpečnostní klíč a baterie nejsou nainstalovány. Zaklínujte blokem dřeva mezi nožem a horním krytem, abyste noži zabránili v otáčení a klíčem vyšroubujte matici proti směru hodinových ručiček. Potom nůž sejměte.

Zpětná montáz se provádí tak, že nejdříve nůž otočíte břity směrem k zemi. Potom pevně utáhněte upínací matici nože.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte je v sběrnách pro tento účel zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

HLEDÁNÍ ZÁVAD

Příznaky Náprava
1.Sekačka nebude fungovat, když bude aktivována spínací páčka.	A.Zkontrolujte, abyste se ujistili, že byl nainstalován bezpečnostní klíč a je správně usazen a že tlačítko bezpečnostního vypnutí je úplně stlačené.B.Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky.Pokud se volně neotáčí, obraťte se na autorizovaný servis. Nůž by se měl volně otáčet.C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.
2. Motor se během sekání zastavuje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky.Pokud se volně neotáčí, obraťte se na autorizovaný servis. Nůž by se měl volně otáčet.B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spustte sekačku.C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.D. Vyvarujte se přetížení sekačky.Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí. Nebo obojí.

3. Sekačka běží, ale výkon sečení není uspokojivý.Neboneposečecelou rozlohutrávníku.	A. Byla baterie zcela nabita? Připojtenabíječku a počkejte, až se rozsvítízelená kontrolka.B. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie.Otočte sekačku na bok a zkontrolujtenásledující: Nabroušení nože - Nůžmusí být ostrý. Zda nedošlo k zanesenížacího ústrojí a výstupního otvoru.C. Žací ústrojí může být nastavenopříliš nízko vzhledem k stavu trávníku.Zvětšete výšku žacího ústrojí.
4. Sekačka setěžko tlačí.	A. Zvětšete výšku žacího ústrojí, abyse snížil tlak žacího ústrojí na trávu.Zkontrolujte, zda se volně otáčí každékolečko.
5. Sekačka jevelmi hlučná avibruje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie.Otočte sekačku na bok a zkontrolujtenůž, abyste se ujistili, zda není ohnutýnebo poškozený. Je-li nůž poškozen,proved’te jeho výměnu. Použijte novýoriginální nůž. Je-li poškozena spodníčást žacího ústrojí, předejte sekačkuautorizovanému servisu.B. Nezjistíte-li žádné viditelnépoškození nože a sekačka stálevibruje: Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a bateriea vyjměte sekací nůž. Obratte nůž o180 stupňů a znovu jej namontujte.Jestliže sekačka stále vibruje, předejteji autorizovanému servisu.
6. Pocit vibracía/nebo zvuksvištěnívychází zpodpodvozku.	A. Mokrá tráva a/nebo nečistotyse nashromáždily na vnitřní stěněpodvozku a vytvářejí nevyváženéproudění vzduchu. Vyjměte bateriea odstraňte nečistoty z vnitřní stěnypodvozku.
7. LED indikátornabíječkynesvítí.	A. Zkontrolujte připojení zástrčky.B. Nabíječku vyměnte.
8. KontrolkaLED nabíječkyakumulátorůse nepřepnenazelenou.	A. Je nutné provést diagnostikuakumulátoru. Obratte se naautorizované servisní středisko.
9. Sekačka nesbírá posečenou trávu do sběrného vaku.	A. Při ukládání do vaku odstraňte mulčovací desku.B. Svod je zanesen. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie. Ze svodu odstraňte travní odřezky.C. Příliš mnoho posečené trávy.Zvedněte nastavením výšky kol řez, a zkratte tak délku odřezávaných stonků.D. Zanesený svodový žlab. Vysypávání sběrného vaku provádějte častěji.
10. Při mulčování jsou useknuté části viditelné.	A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřižené části trávy. Nesekejte více jak 1/3 celkové délky.B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené.
11. Po více použitích nízká nebo zkrácená doba chodu.	A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.
12. Indikátor nabíječky akumulátorů bliká červeně a akumulátory nelze nabíjet.	A. Při trvalém provozu se akumulátor přehřívá. Vyjměte jej z nabíječky a nechte jej vychladnout na teplotu 42°C nebo méně.
13. Pokud se mulčovací-vak nehýbe.	A. Vyjměte sadu baterií.B. Sekačku dejte do vzpřímené skladovací polohy.C. Vyčistěte trávu z mulčovací desky.(viz obr. S)

Pověřený úřední orgán

Název: Intertek, Deutschland GmbH(úřední vyhláška 0905)

Splňují požadavky norem,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744,

EN 55014-1, EN 55014-2

Osoba odpovídající za vytvoření technické dokumentace, Jméno Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A##

2021/03/16

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd

Jménem společnosti Positec prohlašujeme, že výrobek

Název Akumulátorová sekačka na trávu

Typ WG761E WG761E.9 (7 - označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu)

Funkce sekání trávy

splňuje požadavky následujících směrnic,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizaci 2005/88/EC

2000/14/EC | v novelizaci | 2005/88/EC

Postup posuzování shody podle Dodatek VI.

Měřený akustický výkon 94.1 dB(A)

Deklarovaný zaručený akustický výkon 96 dB(A)

BEZPEČNOST VÝROBKU VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

UPOZORNENIE

p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj napájania.

m)Ukladajte batérie mimo dosahu detí.

q)V zariadení nekombinujte batériové články rôzneho

r) Batériu uchovávajte d'alej od mikrovlnných rúr a zariadení pod vysokým tlakom.

SYMBOLY

Parametre nabíjačky Príkon: AC220-240 V~50 HzVstup: 20 V A(pre každý port nabíjačky)	/
Doba nabíjania jedného balenia batérie (približná)4.0 Ah 4 -5 hrs
Hmotnost' stroja 35 kg 32.4 kg

	WG761E WG761E .9
Akumulátor (WA3014) 4 /
Basecamp (WA3974)(80 V zdroj napájania a nabíjačka)	1	1
Zberný kôš na trávu 1 1
Bočný vyprázdňovací žl'ab	1	1

použijete, prečítajte si návod na použitie.

Určené použitie

Na pomoc pri uskladnení stlačte a podržte uvolňovacie tlačidlo a zložte rukovát.

ÚDRŽBA

Zkontrolujte vyvážení nože zavěšením za středový otvor Q-1 na hřebík nebo dřík šroubovákuQ-2 upnutý ve vodorovné poloze do svěrákuQ-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepel' je správne vyvážená, ak ani jeden z koncov nepadá dolu.

Popis Akumulátorová kosačka na trávu

Typ WG761E WG761E.9 (7 - označenie zariadenia, zástupca Akumulátorová kosačka na trávu)

Postup vyhodnotenia zhody podl'a Dodatku VI.

Deklarovaný zaručený akustický výkon 96 dB(A)
