GEBRUIKSAANWIJZING WG761E WORX

CONFORMIDADE Nós, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Em nome da Positec, declara que o produto Descrição Corta-relva sem fios da Tipo WG761E WG761E.9 (7 - designação de aparelho mecânico, representativo de Corta-relva sem fios da) Função corte de relva cumpre as seguintes Directivas, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC rectificada em 2005/88/EC 2000/14/EC rectificada em 2005/88/EC Processo de Avaliação de Conformidade segundo Annex VI Nível de Volume de Som Medido 94.1 dB(A) Nível de Volume de Som Garantido 96 dB(A) Organismo notificado envolvido Nome: Intertek, Deutschland GmbH (organismo notificado 0905) Endereço: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Normas em conformidade com: EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Pessoa autorizada a compilar o ficheiro técnico, Nome Marcel Filz Endereço Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2021/03/16 Allen Ding Engenheiro-chefe adjunto, Teste e Certificação Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China77 Snoerloze graasmaaier NL PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Lees de instructies aandachtig voor een veilig gebruik van de machine. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik. - Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid. - Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de machine gaan spelen. - Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt. BELANGRIJK

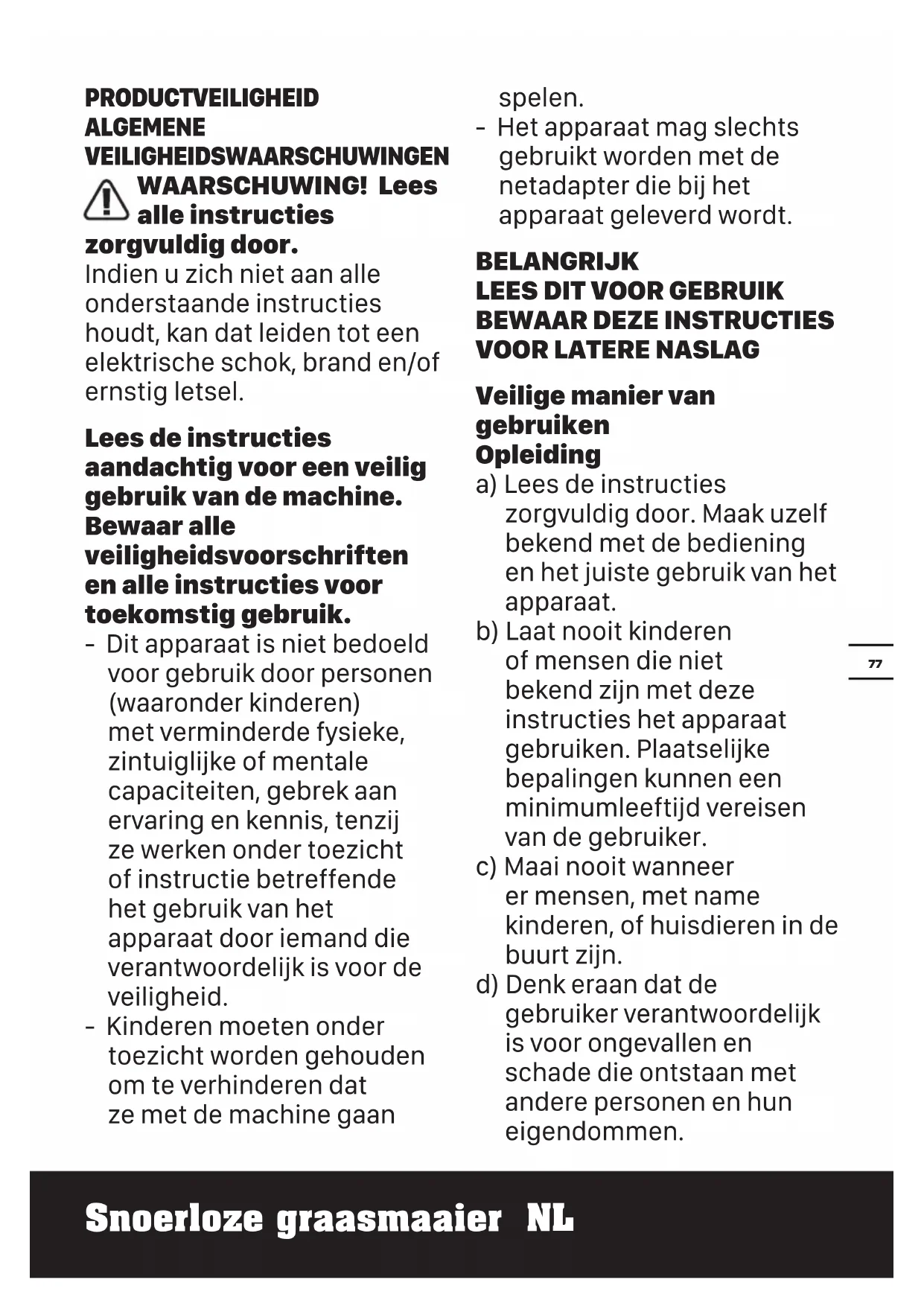

Veilige manier van gebruiken Opleiding a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat. b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker. c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn. d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.78 Snoerloze graasmaaier NL Voorbereiding a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt. b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden; c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels. Bediening a) Maai alleen overdag of in goed kunstlicht. b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras. c) Zorg er op hellingen altijd voor dat u stevig staat. d) Loop, ren niet; e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer; f) Wees extra voorzichtig wanneer u op hellingen van richting verandert. g) Maai niet op zeer steile hellingen. h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.

i) Stop de messen wanneer

de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd. j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn. k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen. l) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat79 Snoerloze graasmaaier NL in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst. m)Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening. n) Raak het mes niet aan voordat de machine uitgeschakeld is en de messen volledig tot stilstand zijn gekomen; o) Start de grasmaaier niet wanneer u voor de uitlaatopening staat. p) Vervoer de grasmaaier niet terwijl de stroom is ingeschakeld. q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen. – Als u de machine onbeheerd laat, – Voordat u een blokkade verwijdert, – Voordat u de machine controleert, schoonmaakt of eraan werkt, – Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig. Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren) – Inspecteer op schade. – vervang o f repareer eventuele beschadigde onderdelen. – controleer en maak alle losse onderdelen vast. Onderhoud en opslag a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden; b) Controleer de grasbak regelmatig op slijtage of achteruitgang; c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid. Gebruik alleen originele vervangonderdelen en accessoires. d) Wees voorzichtig bij het instellen van de machine, zodat er geen vingers bekneld raken tussen de bewegende onderdelen80 Snoerloze graasmaaier NL en de vaste delen van de machine. e) Laat de grasmaaier volledig afkoelen voordat u deze opbergt. f) Wanneer u de bladen onderhoudt, moet u zich bewust zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron is uitgeschakeld. VEILIGHEIDSINSTRUCTIES

a)Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b)Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c)Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d)Stel accupacks niet bloot aan mechanische schokken. e)Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt. g)Houd batterijcellen en accupacks schoon en droog. h)Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k)Na een lange81 Snoerloze graasmaaier NL opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Laad alleen op met een lader met de technische gegevens van WorxNITRO. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. m)Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. n)Houd accupacks buiten het bereik van kinderen. o)Bewaar de oorspronkelijke instructies van het product voor latere gebruik. p)Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. q)Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat. r) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. s)Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik. t) Let op de plus (+) en min (–) markeringen op de accu en zorg voor correct gebruik. r) Houd de accu uit de buurt van microgolven en hoge druk. SYMBOLEN Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt Houd omstanders op afstand. Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht. Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval. Niet in brand steken82 Snoerloze graasmaaier NL Li-Ion-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Draag beschermende handschoenen Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden. Verwijder de sleutel De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt. ONDERDELENLIJST

*Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. TECHNISCHE GEGEVENS Type WG761E WG761E.9 (7 - aanduiding van machinerie, kenmerkend voor Snoerloze grasma- aier) WG761E WG761E .9 Nominaal vermogen 80V Max. (4x20V Max.)** Toerental onbelast 2800 /min Dekbreedte 53 cm Snijbreedte 51 cm Diameter van voorwiel 200 mm Diameter van achterwiel 250 mm Maaihoogte 20 – 80 mm Hoogte-instellingen 7 Capaciteit grasbak 70 L Accucapaciteit 4.0 Ah (WA3014) /83 Snoerloze graasmaaier NL Accutype Lithiumionbatterij Ladermodel WA3974 / Lader cijfer Lader primair: AC 220-240 V~50 Hz Secundair: 20 V , 1 A (voor iedere oplaadpoort)

Oplaadtijd voor een enkel accupakket (ongeveer)

Gewicht machine 35 kg 32.4 kg **Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 80 volt. Nominale spanning is 72 volt. Iedere oplaadpoort is gescheiden. De oplaadtijd voor vier accupakketten met dezelfde capaciteit is gelijk aan de tijd voor een enkel accupakket. TOEBEHOREN WG761E WG761E .9 Accu (WA3014) 4 / Basisstation (WA3974) (80V Voeding & Oplader)

Grasopvangzak 1 Zijafvoergoot 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kies de kwaliteit afhankelijk van het werk dat u wil gaan uitvoeren. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

A-gewogen geluidsvermogen L

<2.5 m/s² Onzekerheid K = 1.5 m/s² WAARSCHUWING De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. BEDIENINGSINSTRUCTIES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. Gebruik volgens bestemming Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR MONTAGE84 Snoerloze graasmaaier NL Omhoogklappen van de stuurstang OPMERKING Druk en houd de snelontgrendel-knop ingedrukt tijdens het gebruik. Zie Fig. A Assembleren van grasopvangzak Zie Fig. B Assembleren van de grasopvangzak aan de grasmaaimachine OPMERKING Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is. OPMERKING Druk op de schakelaar van de mulchzak om de mulchuitlaat te openen voordat u de grasopvangzak monteert. Zie Fig. C1-C3 Het monteren van de zijafvoergoot OPMERKING: Vergeet niet om eerst de grasopvangzak te verwijderen en dan de schakelhendel van de mulchzak in te drukken om vóór de montage de mulchuitgang te sluiten. Zie Fig. D1, D2 Verwijderen/plaatsen van het basisstation OPMERKING: Trek bij het plaatsen voorzichtig aan het basisstation om te controleren of deze goed vast zit. OPMERKING: Maak na het plaatsen het basisstation-voeding aan de maaier vast met een tiewrap zodat de aansluiting betrouwbaar blijft. Het is niet aan te raden de tiewrap te verwijderen. Zie Fig. E1-E4 Verwijderen & Plaatsen van het accupack Plaats de veiligheidssleutel voordat u het batterijpak installeert. OPMERKING: Deze machine zal alleen werken wanneer SP-batterijen zijn geïnstalleerd. Het wordt aanbevolen om batterijen met dezelfde AH te gebruiken en de 4 batterijen tegelijkertijd op te laden. Wanneer u 4 batterijen met verschillende AH gebruikt, zal de machine alleen werken met de lagere gemeenschappelijke deler. Zie Fig. F1, F2 Controleren van de laadtoestand van het accupack OPMERKING Fig. G is alleen geschikt voor het accupack met indicatielampje voor de accu. Zie Fig. G Laden van het accupack OPMERKING: het accupack wordt onopgeladen geleverd. Voor de eerste keer maaien moet het accupack volledig worden opgeladen. Laad de 4 accu’s altijd op hetzelfde moment op. U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat. OPMERKING: Laad de accu altijd op terwijl het basisstation op de maaier zit. Zie Fig. H Batterijlaadindicatie op de machine Zie bijzonderheden in het gedeelte ACCUSTATUS Druk op de accu-indicatieknop, het lampje geeft de laagste waarde weer, en na 3 seconden wordt de status van ieder accupakket getoond. Zie Fig. I BEDIENING Starten & Stoppen OPMERKING: Plaats de hendel voor de mulchzak na elk gebruik in de zakpositie. (Zie Afb. C1) Zie Fig. J1, J2 Bediening van het zelfaandrijvingssysteem Zie Fig. K Instellen van de maaihoogte WAARSCHUWING Stop, laat de bedieningsbeugel los en wacht tot de motor stopt voordat u de hoogte aanpast. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. Raak de draaiende messen niet aan. Zie Fig. L De LED-koplamp openen Zie Fig. M Verwijderen/legen van de grasopvangzak WAARSCHUWING! Controleer altijd de veiligheidsflap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsflap op wanneer de grasmaaier in gebruik is zonder de grasopvangbak. Zie Fig. N1, N2 Opslag Zie Fig. O1, O2 BATTERIJ STATUS (Zie Fig. I) Licht Aan/ knipperlicht Status85 Snoerloze graasmaaier NL Een Rood aan Twee LED- lampjes uit Batterij defect Een Rood knip- pert Twee LED- lampjes uit

Batterijtemperatuur Bescherming De temperatuur van de accu is lager dan 0°C of hoger dan 45°C. Drie Groen aan Volledig geladen Drie Groen knippert

GRASBEMESTING Voor grasbemesting is uw nieuwe grasmaaier ontworpen om het afgesneden gras in kleine stukjes te verdelen en over het grasveld te verspreiden. Onder normale omstandigheden zal het afgesneden gras snel vergaan en door het gras worden opgenomen. Lees onderstaande aanbevelingen om optimale grasbemesting toe te passen.

1) Maai niet als het gras nat is door regen of dauw. Nat gras

vormt klompen die de grasbemesting bemoeilijken en de effectiviteit verminderen. De beste tijd om het gras te maaien is laat in de middag als het gras droog is en het versgemaaide deel niet bloot komt te staan aan direct zonlicht.

2) Voor de beste grasbemesting zet u de maaihoogte

zo dat ongeveer een derde van de lengte van het gras afgemaaid wordt, bij voorkeur niet meer dan 40mm tegelijk. Is het gras erg hoog, dan kan het nodig zijn de maaihoogte te verhogen om minder hard te hoeven duwen en de motor niet te overbelasten. Voor extreme zware grasbemesting is het aan te bevelen eerst bij een hoge instelling te maaien en daarna op nieuw te maaien bij de gewenste hoogte. Anders maakt u smallere sneden en maait u langzaam.

3) Voor de beste prestaties houdt u de behuizing van de

maaier vrij van opgehoopt gras. Zet de maaier af en toe uit en laat het mes volledig tot stilstand komen. Trek daarna de veiligheidssleutel eruit en keer de maaier op zijn kant. U kunt nu met een stok al het opgehoopte gras weghalen. Pas op voor de scherpe kanten van het mes. Maak de maaier vaak schoon in vochtig lentegras en bovendien steeds na ieder gebruik.

4) Bij sommige grassoorten en sommige

omstandigheden kan het nodig zijn dat een deel van het grasveld opnieuw bemest wordt om het gras volledig over het grasveld te verspreiden. Maait u een tweede keer, doe dat dan loodrecht (dwars) op de eerste keer. VERANDER HET MAAIPATROON NIET OP ENIGE WIJZE ALS U DAARDOOR HEUVELAFWAARTS ZOU GAAN.

5) Verander het maaipatroon van week tot week.

Hierdoor voorkomt u dat het gras in de war raakt of korrels vormt.

6) Maai niet op een helling met een hoek van meer dan 15°.

MAAIGEBIED Het maaigebied wordt beïnvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens wordt het maaigebied verkleind doordat de maaier tijdens het gebruik te vaak gestart en gestopt wordt. De tabel hieronder geeft de verhouding tussen de maaiomstandigheden en het maaigebied weer. Maaihoogte Aanbevolen batch (maximaal) Snijd 8 cm tot 6 cm Met 4 * 20 V / 4.0 Ah batterij Tot 1000 m

• Gebruik met 4 volledig opgeladen accu’s tegelijkertijd. Als batterijen van verschillende sterkte samen gebruikt worden dan werkt het product met die van de laagste sterkte. TIPS:

1) Aanbevolen wordt om uw gazon vaak te maaien, met

normale tred te lopen, en de maaier tijdens het gebruik niet te vaak te starten/stoppen.

2) Om de beste prestatie te behalen dient u voor twee

volledig opgeladen accu‘s tegelijkertijd te zorgen en altijd 1/3 of minder van de graslengte af te maaien.

3) Loop langzaam als u lang gras afmaait, zodat de maaier

effectiever werkt, en verwijder het maaisel grondig.

4) Vermijd maaien van nat gras, anders blijft dit aan de

onderkant van de kap kleven en kan het maaisel niet worden verzameld of naar behoren worden verwijderd.

5) Bij nieuw of dik gras dient een grotere maaihoogte te

worden gebruikt. Dit zal de levensduur van de accu verlengen. OPSLAG (ZIE FIG. O1, O2 ) Stop de maaier en verwijder altijd de veiligheidssleutel en batterijen. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopenin- gen. Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp. Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.86 Snoerloze graasmaaier NL Om het opbergen te vergemakkelijken, houdt u de snelont- grendel-knop ingedrukt en klapt u de handgreep in. ONDERHOUD Waarschuwing: Stop de maaier, verwijder de veiligheidssleutel en batterijen voordat u de grasinzamelzak verwijdert. OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodza- kelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN. DRAAG GOEDE OOGBESCHERMING ALS U HET MES VER- WIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL en DE BATTERIJEN zijn VERWIJDERD. Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden. VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT. ALS U HET MES SLIJPT (Zie Fig. P)

1. Zorg ervoor dat het mes gebalanceerd blijft.

2. Slijp het mes op de oorspronkelijke snijhoek.

3. Slijp de randen aan beide kanten van het mes en verwijder

dezelfde hoeveelheid materiaal van weerszijden. OPMERKING:

1. Zorg dat de maaimachine is uitgeschakeld .Verwijder de

HET MES BALANCEREN (Zie Fig. Q) Controleer de balancering van het mes door het centrale gat van het mes Q-1 over schroevendraaier Q-2 te zetten, horizontaal in een bankschroef geklemd Q-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het hori- zontaal blijft staan. ONDERHOUD VAN HET MES (Zie Fig. R1, R2) Vernieuw het mes na 50 uur maaien met een minimum vanaf 2 jaar,ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Zorg ervoor dat de veiligheidssleutel en de bat- terijen niet zijn geïnstalleerd. Klem een blok hout vast tussen het mes en het maaidek om te voorkomen dat het mes draait en schroef de bout linksom met de moersleutel, en verwijder vervolgens het blad. Om opnieuw te monteren, plaatst u het blad met de snijran- den naar de grond gericht. Zet daarna de moer stevig vast.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. PROBLEMEN OPLOSSEN Problemen Herstelhandeling

niet wanneer de bedieningsbeugel is geactiveerd. A. Controleer of de veiligheidssleutel is geïnstalleerd en volledig op zijn plaats zit en of de veiligheidsvergrendelingsknop volledig is ingedrukt. B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen,keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.

tijdens het maaien. A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen, keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. B. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier. C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beide.87 Snoerloze graasmaaier NL

werkt maar het maaien verloopt niet naar tevredenheid, of maait niet het hele gazon. A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht. B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Keer de maaier om en controleer: Het blad op scherpte – houd het blad scherp. Het dek en de uitwerpgoot op blokkades. C. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.

moeilijk te duwen. A. Verhoog de maaihoogte om de wrijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien.

is abnormaal luidruchtig en trilt. A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai de maaier op zijn kant en controleer het blad om er zeker van te zijn dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervangt u het door een vervangend blad van. Als de onderzijde van het dek beschadigd is, brengt u de maaier terug naar een geautoriseerd servicecentrum van. B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai het blad 180 graden en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug naar een geautoriseerd servicecentrum van.

6. Er komen vibraties

en/of suisgeluiden vanaf de onderzijde. A. Nat gras en/of vuil heeft zich opgehoopt aan de binnenkant, wat zorgt voor een ongebalanceerde luchtstroom. Verwijder de accu's en verwijder het vuil van de binnenzijde.

acculader branden niet. A. Controleer dat de stekker goed in het stopcontact zit. B. Vervang de lader

wordt niet groen. A. De accu moet worden nagekeken. Breng hem naar een geautoriseerd onderhoudscentrum.

het gemaaide gras niet op. A. Verwijder de mulchplaat als u hem inpakt. B. De grasopvang zit verstopt. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Haal het gemaaide gras uit de grasopvang. C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid. D. De zak is vol. Leeg de zak vaker.

zijn snoeisporen zichtbaar. A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai niet meer dan 1/3 van de totale lengte. B. Controleer of de bladen scherp zijn. Houd de bladen altijd scherp.

verminderd arbeidsvermogen na vele malen gebruik. A. Retourneer het apparaat naar een onderhoudscentrum – misschien is een nieuwe accu nodig.

de accu-oplader knippert rood en de accu kan niet worden opgeladen. A. De accu raakt na continugebruik oververhit. Haal de accu uit de oplader en laat hem tot 42°C of minder afkoelen.

13. Als de hendel van
