MANUAL DE UTILIZARE WG761E WORX

AVERTISMENT Citiți toate avertismentele de siguranță și toate instructiunile.

În caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.

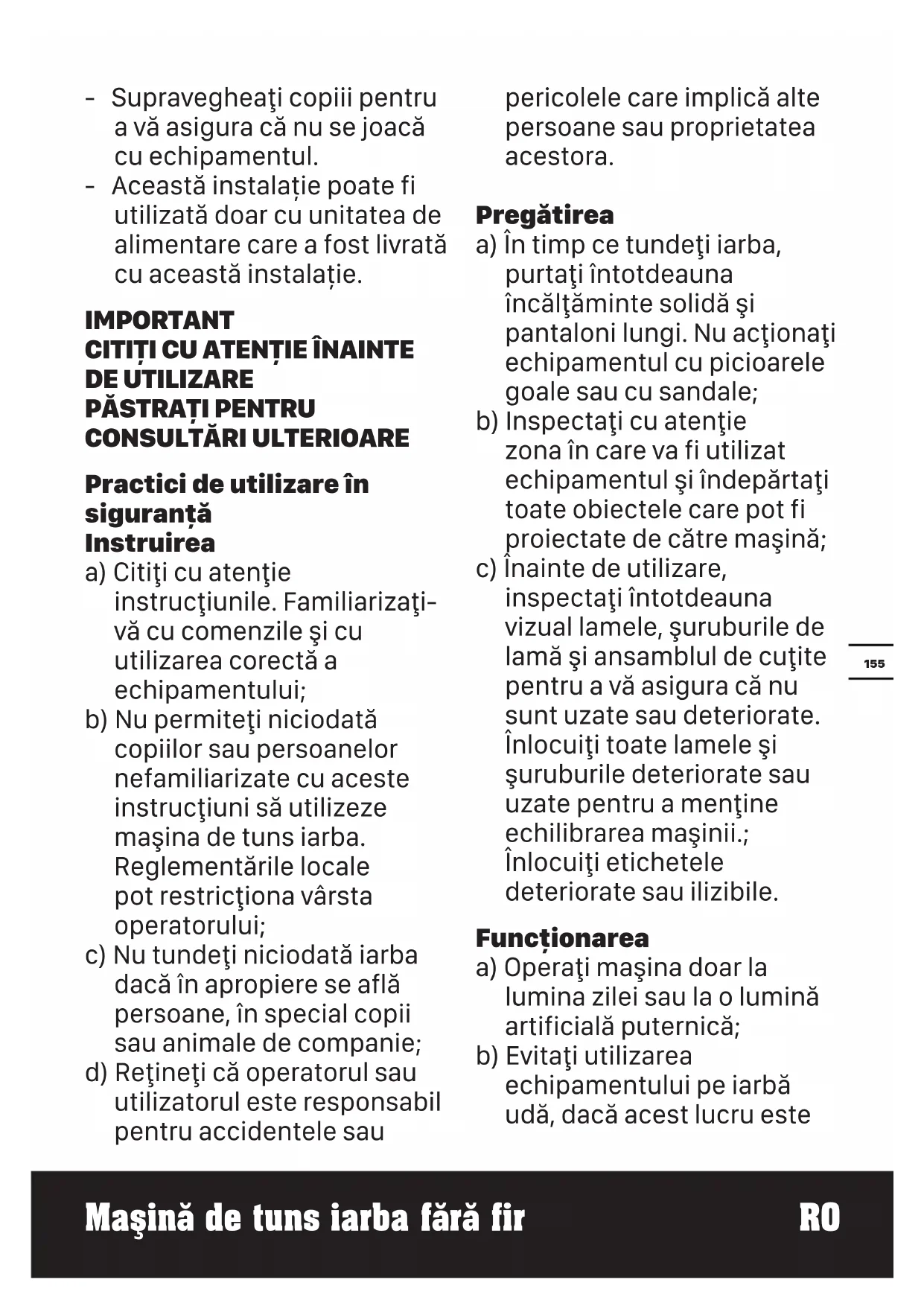

• Supravegheati copiii pentru a vă asigura că nu se joacă cu echipamentul.
• Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT CITIȚI CU ATENȚIE ÎNAINTE DE ÚTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați- vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Nu tundeți niciodată iarba dacă în apropiere se află persoane, în special copii sau animale de companie;
d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau

pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) În timp ce tundeți iarba, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu acționați echipamentul cu picioarele goale sau cu sandale;
b) Inspectați cu atenție zona în care va fi utilizat echipamentul și îndepărtați toate obiectele care pot fi proiectate de către mașină;
c) Înainte de utilizare, inspectați întotdeauna vizual lamele, şuruburile de lamă și ansamblul de cuțite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiți toate lamele și şuruburile deteriorate sau uzate pentru a menține echilibrarea mașinii.; Înlocuiți etichetele deteriorate sau ilizibile.

Functionarea

a) Operați mașina doar la lumina zilei sau la o lumină artificială puternică;
b) Evitați utilizarea echipamentului pe iarbă udă, dacă acest lucru este

posibil;

c) Acordati întotdeauna atenție atunci când vă deplasați pe suprafețe înclinate;

d) Mergeți, nu alergați niciodată;

e) în cazul maşinilor rotative cu roți, tundeți iarba de-a lungul pantei, niciodată în sus sau în jos;

f) Acordați atenție maximă când schimbați direcția pe pante;

g) Nu tundeți iarba pe pante excesiv de abrupte;

h) Acordati atenție maximă când vă deplasați în marşarier sau când trageți mașina de tuns iarba către dvs.;

i) Opriți lama(ele) dacă mașina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafețe fără iarbă și atunci când transportați mașina de tuns iarba la sau de la locul de tuns iarba;

j) Nu utilizați niciodată mașina de tuns iarba cu dispozitive de protecție defecte sau fără dispozitivele de siguranță, de exemplu, deflectoare și/ sau separatoare de iarbă;

k) Porniți cu atenție motorul conform instrucțiunilor, cu picioarele la distanță de lamă;

I) Nu înclinați mașina de tuns iarba când porniți motorul, cu excepția situațiilor în care mașina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinați mașina mai mult decât este necesar și ridicați numai partea care este la distanță de operator;

m) Nu așezați mâinile sau picioarele în apropierea sau sub piesele rotative. Păstrați permanent distanța față de orificiul de descărcare;

n) Nu atingeți lamele înainte ca dispozitivul de dezactivare să fie îndepărtat și ca lamele să se oprească de tot;

o) Nu porniți mașina de tuns iarba când vă aflați în fața orificiului de descărcare.

p) Nu transportați mașina de tuns iarba când sursa de alimentare funcționează.

q) Opriti mașina de tuns iarba și demontați dispozitivul de dezactivare. Asigurați-vă că toate piesele mobile s-au oprit complet.

– de fiecare dată când lăsați

maşina nesupravegheată,

- înainte de eliberarea unui blocaj,

- înainte de a controla, curăța sau lucra cu mașina,

– după ce ați lovit un obiect străin. Verificați mașina pentru a detecta eventualele deteriorări și efectuați reparațiile necesare înainte de a o repune în funcțiune sau de a o utiliza.

Dacă mașina de tuns iarba începe să vibreze în mod neobișnuit (verificați imediat).

- verificați-o cu privire la deteriorări.

- înlocuiti sau reparați orice piese deteriorate.

- verificați și strângeți orice piese slăbite.

Întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;

b) Controlați frecvent ca separatorul de iarbă să nu fie uzat sau deteriorat;

c) Pentru siguranță, înlocuiti componentele defecte sau uzate. Utilizați doar piese

de schimb și accesorii originale.

d) Aveți grijă în timpul reglării mașinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mișcare și piesele fixe ale mașinii de tuns iarba..
e) Lăsați întotdeauna mașina de tuns iarba să se răcească înainte de a o depozita.
f) Când efectuați operațiuni de service asupra lamelor, rețineți că, deși sursa de alimentare este oprită, lamele pot fi mișcate în continuare..

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMU- LATOR

a) Nu demontați, deschideti sau rupeti celulele sau accumulatorul.

b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi

sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneți accumulatorul la şocuri mecanice.

e)În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu între în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Mentineți accumulatorul curat și uscat.

g)Ştergeți bornele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.

h) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

i) Nu lăsați acumulatorul la încărcat dacă nu îl utilizați.

j) După perioade extinse de depozitare, poate fi

necesară încărcarea și descărcarea acumulatorului de mai multe ori pentru a obține performanțe maxime.

k)Reîncărcați folosind doar încărcătorul specificat de WorxNITRO. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

I) Nu utilizați acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

m) Nu lăsați acumulatorul la îndemâna copiilor.

n)Păstrați documentația originală a produsului pentru consultări ulterioare.

o)Scoateți acumulatorul din echipament dacă nu îl utilizati.

p) Depuneți accumulatorul la deșeuri în mod corespunzător.

q) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.

r) Tineți acumulatorul departe de microunde și presiune ridicată.

SZIMBÓLUMOK

	Citiți manualul de instrucțiuni înainte de utilizarea acestei mașini
	Instruți persoanele aflate în zonă să păstreze distanța.
	Aveți grijă la lamele ascuțite. Lamele continuă să se rotească după oprirea motorului. Îndepărtați dispozitivul de dezactivare înainte de lucrările de întreținere.
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Nu ardeți
	Baterie Li-lon. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Purtați mănuși de protecție

Deconectați acumulatorul de la priza de alimentare înainte de a efectua orice operațiuni de reglare, service sau întreținere.

Scoateți cheia

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WG761E WG761E.9 (7- denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

	WG761E WG761E.9
Tensiune 80V Max. (4x20V Max.)
Turație nominală fără sarcină	2800 /min
Lățimea punții 53 cm
Lățime de tăiere 51 cm
Diametru roată față 200 mm
Diametru roată spate 250 mm
Înălțime de tăiere 20 – 80 mm
Pozitii înălțime de tăiere	7
Capacitate colectare iarbă	70 L
Capacitate acumulator	4.0 Ah (WA3014) /
Tip acumulator Lithium-Ion
Model încărcător WA3974 /
Tensiune încărcător	Intrare: AC220-240 V~50 Hzleșire: 20 V ——, 1 A(pentru fiecare portde încărcare)	/
Timp de încărcare pentru un singur acumulator (aprox.)4.0 Ah	4 -5 hrs	/
Greutate mașină	35 kg	32.4 kg

** Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

Fiecare port de încărcare este independent. Timpul de încărcare pentru patru acumulatori de aceeași capacitate este egal cu timpul pentru un singur acumulator.

ACCESORII

	WG761E	WG761E .9
Acumulator (WA3014)	4	/
Basecamp (WA3974)(sursă de alimentare de 80V și încărcător)	1	1
Sac de colectare iarbă	1	1
Jgheab de descărcare laterală	1	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A	L_pA = 80.9 dB(A)
K_pA	3.0 dB (A)
Putere sonoră ponderată A	L_wA = 94.1 dB(A)
K_wA	2.0 dB (A)
Purtați echipament de protectie pentru urechi.

NFORMATII PRIVIND VIBRATIILE

Vibratie ponderată tipică	a_h < 2.5 m/s^2
Marjă de eroare	K = 1.5 m/s^2

AVERTISMENT: Valoarea emisiilor de vibratiții în

timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate

sau găurite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibratiei mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a

nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu- zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mentțineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrății.

Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

INSTRUCTIUNI DE

NOTĂ: înainte de a utiliza unealta, citiți cu manualul de instrucțiuni.

Destinatia de utilizare

Acest produs este destinat pentru tunderea ierbii în sectorul domestic.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ASAMBLARE
Ridicarea ghidonuluiNOTĂ:Țineți apăsat butonulde eliberare rapidă în timpulfuncționării.n..	Consultați fig. A
Asamblarea sacului de colectare a ierbii	Consultați fig.B

Asamblarea sacului de colectare a ierbii la mașina de tuns iarbaNOTĂ: Apăsați ușor sacul pentru iarbă pentru a vă asigura de instalarea sa completă.NOTĂ: Împingeți maneta de comutare a sacului de mulcire pentru a deschide orificiul de mulcire înainte de a monta sacul de colectare a ierbii.	Consultați fig.C1-C3
Asamblarea jgheabului de descărcare lateralăOBSERVAȚIE Nu uitați să scoateți mai întăi sacul de colectare a ierbii și apoi împingeți maneta comutatorului sacului de resturi vegetale pentru a închide orificiul de mulcire înainte de asamblare.	Consultați fig.D1, D2
Scoaterea/montarea BasecampOBSERVAȚIE: La montare, trageți ușor Basecamp-ul pentru a vă asigura că este instalat în siguranță.OBSERVAȚIE: După montare, strângeți ieșirea de alimentare Basecamp și mașina de tuns iarba cu o legătură de cablu pentru a asigura o conexiune fiabilă. Nu se recomandă demontarea legăturii de cablu.	Consultați fig.E1-E4
Fixarea/îndepărtarea accumulatorului Introduceți cheia de siguranță înainte de a instala accumulatorul.NOTĂ: Aparatul va funcționa numai atunci când sunt instalate baterii separate. Se recomandă utilizarea de baterii cu același amperaj AH și încărcarea celor 4 baterii în același timp.Când utilizați 4 baterii cu AH diferit, aparatul va rula doar la nivelul numitorului comun inferior.	Consultați fig.F1,F2
Verificarea stării de încărcare a acumulatoruluiNOTĂ: Fig. G se referă numai la acel pachet de acumulatoare care are și indicator luminos al nivelului de încărcare.	Consultați fig.G
Încărcarea accumulatoruluiNOTĂ: Acumulatorul este livrat neîncărcat. Acumulatorul trebuie încărcat complet înainte de prima operație de tundere a ierbii.Încărcați complet și simultan cele 4 acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare al încărcătorului.OBSERVAȚIE: Încărcați întotdeauna accumulatorul cu ajutorul Basecamp de pe mașina de tuns iarba.	Consultați fig.H
Indicator de capacitate accumulator pe mașinăVezi detalii în paragraful: STAREA ACUMULATORULUIApăsați butonul indicator al bateriei, becul va fi aprins pentru a indica numitorul comun inferior, după 3s, starea fiecărui accumulator va fi afișată.	Consultați fig.I
OPERAȚIUNE
Pornire & OprireOBSERVATIE:Amplasați maneta sacului de resturi vegetale în poziția sacului după fiecare utilizare. (A se vedea imaginea C1)	Consultați fig.J1, J2
Functionarea sistemului de autopropulsare	Consultați fig.K
Reglarea înălțimii de tăiere[IMAGE]AVERTISMENT!Opriți, eliberați piedica de funcționare și așteptați până când motorul se oprește înainte de a regla înălțimea.. Lamele continuă să se rotească după oprirea mașinii, o lamă în mișcare poate provoca accidentare. Nu atingeți lamele în mișcare.	Consultați fig.L
Deschiderea farului cu LED	Consultați fig.M
A Îndepărtarea/golirea sacului de colectare a ierbii[IMAGE]Avertisment! Înainte de utilizare, verificați întotdeauna clapeta de siguranță aflată în apropierea nișei de evacuare. Nu ridicăți niciodată clapeta de siguranță dacă mașina de tuns iarba este utilizată fără sacul de colectare a ierbii.	Consultați fig.N1, N2
Depozitare Consultați fig.	01, 02

INDICATOARELE LED DE STARE ALE BATERIEI (Consultati fig. I)

Becul ON/	Clipire Stare
O lumină roșie aprinsă2 LED-uri stinse	—	Baterie defectă
O lumină roșie intermitentă2 LED-uri stinse	----	Protectția termică a bateriei Temperatura accumulatorului este mai mică de 0°C sau mai mare de 45°C.

Trei lumini verzi aprinse		Plin acuzatie
Trei lumini verzi intermitente		Încărcarea

SFATURI PENTRU ACOPERIREA CU STRAT PROTECTOR

În timp ce acoperiți cu strat protector, mașina de cosit este proiectată să taie iarba tunsă în bucăți mici și să le distribuie înapoi pe gazon. În condiții normale, iarba astfel tăiată este biodegradabilă rapid și furnizează substanțe nutritive gazonului.

Examinați recomandările următoare pentru performanțe optime ale stratului protector.

1) Evitați cosirea când iarba este udă de ploaie sau de rouă. Iarba udă formează bulgări care interferează cu acțiunea stratului protector și reduce timpul de funcționare.
Perioada optimă pentru cosirea ierbii este după-amiaza târziu, când iarba este uscată și zona proaspăt tăiată nu este expusă luminii directe a soarelui.
2) Pentru performanțe optime ale stratului protector, setați înălțimea de tăiere pentru îndepărtarea unei treimi din lungimea lamei, în mod ideal nu mai mult de 40 mm o dată. Dacă iarba este crescută excesiv, poate fi necesară creșterea înălțimii de tăiere pentru reducerea efortului de împingere și prevenirea supraîncărcării motorului. Pentru acoperirea cu strat protector extrem de greu, se recomandă tăierea inițială la o setare ridicată a înălțimii de tăiere, iar apoi tăierea din nou la înălțimea de tăiere finală. În caz contrar, executați tăieri mai înguste și cosiți încet.
3) Pentru performanțe optime, păstrați carcasa mașinii de cosit lipsită de acumulări de iarbă. Opriți periodic mașina de cosit și așteptați oprirea completă a lamei. Apoi deconectați cheia de siguranță și răsturnați mașina de cosit pe o parte. Utilizând un obiect, cum ar fi un băț, îndepărtați acumularea de iarbă din zona lamei. Aveți grijă la marginile ascuțite ale lamei. Curățați des iarba udă și nouă și curățați întotdeauna după fiecare utilizare.
4) Anumite tipuri de iarbă sau stări ale ierbii pot necesita un al doilea strat protector pentru împrăștierea completă a ierbii pe gazon. Dacă tăiați a doua oară, se recomandă tăierea perpendiculară (de-a lungul) pe primul model de tăiere. NU MODIFICAȚI ÎN NICIUN FEL MODELUL DE TĂIERE
CARE AR DETERMINA COSIREA ÎN JOS PE O PANTÃ.
5) Modificați-vă modelul de tăiere săptămânal. Aceasta previne granularea și pierderea luciului gazonului.
6) Nu tăiați iarba pe o pantă cu un unghi mai mare de 15°

MĂRIMEA SUPRAFETEI TUNSE

Mărimea suprafetei tunse poate fi influențată de câțiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafetei tunse. Raportul între condițiile de tundere și mărimea suprafetei tunse este descris în tabelul de mai jos.

Înălțimea de tăiere Lot recomandat (maxim)
Tăiați 8 cm până la 6 cm	Cu 4 * 20 V / 4.0 Ah baterii
	Până la 1000 m^2 *

* cu utilizarea simultană a 4 accumulatori încărcați complet. În cazul în care bateriile cu ore de amplificare diferite sunt utilizate împreună, produsul va funcționa la cel mai mic numitor comun.

SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.
2) Vă rugăm să asigurați întotdeauna utilizarea simultană a două acumulatoare încărcate complet să și tundeți întotdeauna maximum la 1/3 din înălțimea gazonului pentru a fi asigurată puterea optimă a masinii de tuns gazon.
3) În cazul cosirii ierbii înalte, umblați încet, pentru a se asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.
4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect și evacuată.
5) în cazul unui gazon nou sau des, alegeți o înălțime de tundere mai mare, prelungind astfel durata de utilizare a bateriei.

DEPOZITAREA (CONSULTATI FIG. 01 ŞI 02)

Opriți mașina de tuns gazonul și îndepărtați întotdeauna cheia de siguranță și bateriile. Curățați bine exteriorul mașinii utilizând o perie moale și o cârpă. Nu utilizați apă, solventi sau substanțe de lustruit. Îndepărtați toată iarba și resturile, în special din fantele de ventilație.

Răsturnați mașina pe o parte și curățați zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtați-o cu un obiect din plastic sau lemn.

Depozitați mașina într-un loc uscat. Nu amplasați alte obiecte pe mașină.

Pentru a facilita stocarea, țineți apăsat butonul de eliberare rapidă și pliați ghidonul.

ÎNTRETINEREA

AVERTISMENT: Opriți mașina de tuns gazonul, scoateți cheia de siguranță și bateriile înainte

de a scoate sacul de colectare a ierbii.

NOTĂ: Pentru asigurarea unei durate de funcționare prelungite și fiabile, efectuați următoarele proceduri de întreținere în mod regulat. Verificați existența unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificați ca dispozitivele de protecție și capacele să nu fie deteriorate și să fie atașate corect pe mașina de tuns iarba. Efectuați lucrările de întreținere și reparațiile necesare înainte de acționarea mașinii de tuns iarba. Dacă mașina de tuns iarba se defectează în ciuda întreținerii normale, contactați linia de asistență pentru clienți.

ASCUTIREA LAMEI

PĂSTRĂȚI LAMA ASCUȚITĂ PENTRU O PERFORMANȚĂ DE COSIRE OPTIMĂ. O LAMĂ TOCITĂ NU TAIE IARBA CORECT ȘI NU ACOPERĂ CU UN STRAT PROTECTOR ÎN MOD ADECVAȚ. PURTAȚI OCHELARI DE PROTECTIE ADECVAȚI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUȚIRII ȘI INSTALĂRII LAMEI. ASIGURATI ÎNDEPĂRTAREA CHEII DE SIGURANTĂ ȘI A BATERIILOR. Ascuțirea lamei de două ori în timpul sezonului de cosire este suficientă de obicei, în circumstanțe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conține sol nisipos, poate fi necesară ascuțirea mai frecventă.

ÎNLOCUITI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ.

CÂND ASCUTITI LAMA (Consultați fig. P)

1. Asigurati-vă de menținerea echilibrului lamei.

2. Ascuțiți lama la unghiul de tăiere inițial.

3. Ascuțiți marginile de tăiere de pe ambele capete ale lamei, îndepărtând cantități egale de material de pe ambele capete.

NOTĂ:

1. Asigurați-vă că ați oprit mașina de tuns iarba.Scoateți cheia si bateriile.
2. Aşezati maşina în modul vertical de depozitare.

ECHILIBRAREA LAMEI (Consultați fig. Q)

Verificați echilibrul lamei prin amplasarea orificiului central al lamei Q-1 în mânerul unui cui unei şurubelnițe Q-2, fixată orizontal într-o menghină Q-3. Dacă oricare capăt al lamei se rotește în jos, piliți acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt.

ÎNTRETINEREA LAMEI (Consultați fi R1, R2)

Înlocuïti lama de după 50 de ore de cosit sau după 2 ani, oricare situație survine prima – indiferent de stare. Urmați aceste proceduri pentru îndepărtarea și înlocuirea lamei. Aveți nevoie de mănuși de grădinărit (nu sunt furnizate) și de o cheie pentru piulițe (nu este furnizată) pentru îndepărtarea lamei. Asigurați-vă că bateriile și cheia de siguranță nu sunt instalate. Așezați un bloc de lemn între lama și puntea mașinii de tuns gazonul pentru a împiedica rotirea lameiși deșurubați piulița lamei în sens contrar acelor de ceasornic, utilizând cheia pentru piulițe.

Scoateți lama și montați una nouă pe şurubul lamei. Asigurați-vă că lama este poziționată corect și apoi strângeti ferm şurubul.

PROTECTIA MEDIULUI ÎNCONJÚRĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo

■ unde există instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DETECTAREA DEFECTIUNILOR

Simptome Remediere
1. Mașina de tuns gazonul nu funcționează când este activată piedica de funcționare.	A. Verificați dacă cheia de siguranță a fost instalată și strânsă până la capăt și dacă butonul de blocare a siguranței este apăsat complet.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul.Scoateți cheia de siguranță și bateriile, răsturnați mașina și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.
2. Motorul se oprește în timpul operațiunii de tuns iarba.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul.Scoateți cheia de siguranță și bateriile, răsturnați mașina de tuns iarba și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.B. Ridicați roțile până la cea mai înaltă poziție de tăiere și porniți mașina.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.D. Evitați suprasolicitarea mașinii. Reduceți capacitatea de tăiere a ierbii prin împingerea mai înceată a mașinii sau măriți înălțimea de tăiere. Sau efectuați ambele corecții.

3. Mașina de tuns iarba funcționează, dar performanța de tundere este nesatisfăcătoare sau nu poate tunde toată iarba.	A. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina și verificați următoarele: tăișul lamei – păstrați lama ascuțită. Verificați și destupați glisiera mașinii.C. Înălțimea roții nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriți înălțimea de tăiere.
4. Împingerea mașinii de tuns iarba este foarte dificilă.	A. Măriți înălțimea de tăiere pentru a reduce frecarea dintre puntea inferioară și iarbă.Verificați rotirea liberă a fiecărei roți.
5. Mașina de tuns iarba este anormal de zgomotoasă și vibrează.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina pe o parte și verificați lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiti-o cu o lamă de rezervă. Dacă partea de jos a punții inferioare este deteriorată, trimiteți/duceți mașina la un service autorizat.B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar mașina de tuns continuă să vibreze: Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Rotiți lama cu 180 de grade și fixați-o din nou. Dacă mașina continuă să vibreze și acum, trimiteți mașina la un service autorizat.
6. Senzație de vibrație și/sau sunet de zgomot provenit de sub punte.	A. larba umedă și/sau resturile s-au adunat pe peretele interior al punții, creând un flux de aer dezechilibrat. Scoateți bateriile și îndepărtați resturile de pe peretele interior al punții.
7. LED-ul încărcătorului acumulatorului este stins.	A. Verificați conectarea ștecherului.B. Înlocuiti încărcătorul.
8. LED-ul încărcătorului acumulatorului nu vrea să ardă cu lumină verde.	A. Acumulatorul trebuie verificat. Duceți-l la un service autorizat.
9. Mașina de tuns iarba nu reușește să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii.	A. Scoateți placa de acoperire când utilizați sacul.B. Glisiera s-a înfundat. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Curățați glisiera de firele de iarbă tăiate.C. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.D. Sacul este plin. Goliți sacul mai des.
10. La curățarea terenului există decupaje vizibile.	A. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.Nu tăieți mai mult de 1/3 din lungimea totală a firelor.B. Verificați tăișul lamei. Păstrați întotdeauna lama ascuțită.
11. Durată de funcționare scăzută sau redusă după mai multe utilizări.	A. Trimiteți/duceți mașina la un service autorizat – s-ar putea să aibă mevoie de un accumulator nou.
12. LED-ul încărcătorului acumulatorului pâlpăie cu lumină roșie și acumulatorul nu poate fi încărcat.	A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateți acumulatorul din încărcător și așteptați până se răcește la o temperatură de maxim 42°Csau la una mai scăzută de atât.
13. Dacă maneta sacului de resturi vegetale nu se mișcă.	A. Scoateți acumulatorii.B. Așezați mașina de tuns iarba în poziția verticală de depozitare.C. Curățați iarba de pe placa de mulcire (A se vedea Fig. N)

Procedură de evaluare a conformității conformă cu Anexa VI

Nivel de putere sonoră măsurat 94.1dB(A)

Nivel de putere sonoră garantat declarat 96 dB(A)

Organismul notificat implicat

Nume: Intertek, Deutschland GmbH(organism notificat 0905)

Standardele sunt conforme cu,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Persoana autorizată să compileze fişierul tehnic,

Denumire Marcel Filz

În numele Positec declarăm că produsul

Descriere Maşină de cosit iarba fără cordon

echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC

BEZPEČNOST VÝROBKU VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

VAROVÁNÍ

Přečtěte si všechna
