BRUKSANVISNING WG761E WORX

	Læs instruktionsbogen, før denne maskine betjenes
	Holds tilskuere væk.
	Pas på de skarpe knive. Knivene fortsætter med at rotere efter, at motoren er slukket - Fjern det beskadigede udstyr før vedligeholdelsen.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO- systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Må ikke brændes
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Bær beskyttelseshandsker
	Fjern batteriet fra soklen før justering, vedligeholdelse eller brug.
	Fjern nøglen
	Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hålllet innan du rör vid dem.

AGGREGATELEMENTER

1.	HÅNDTAG TIL SELVK∅RENDE HASTIGHED
2.	BETJENINGSB∅JLE
3.	STAND TIL HÅNDTAG
4.	HÅNDTAG TIL SKIFT AF GRÆSPOSE
5.	LED-FORLYGTE
6.	FRONTHÅNDTAG
7.	JUSTERINGSVISER TIL KLIPPEH∅JDE
8.	BASECAMP 80 V STR∅MKILDE & OPLADER
9.	BASECAMP STIKFORBINDELSE
10.	HÅNDTAG TIL JUSTERING AF KLIPPEH∅JDE
11.	BAGHÅNDTAG
12.	SIKKERHEDSKLAP
13.	GRÆSOPSAMLINGSPOSE
14.	OPLADNINGSLEDNING
15.	KNAP TIL HURTIG FRAKOBLING
16.	KNAP TIL SIKKERHEDSLÅS
17.	TÆND/SLUK-KNAP TIL LED-FORLYGTE

18.	INDGANG TIL OPLADNINGSLEDNING
19.	BATTERI-INDIKATORKNAP
20.	DÆKSEL TIL SIDEUDST∅DNING (SE FIG. D2)
21.	DÆKSEL TIL SIDEUDST∅DNING (SE FIG. D2)
22.	BATTERIPAKKE * (SE FIG. F1)
23.	SIKKERHEDSN∅GLE (SE FIG. F1)
24.	KLINGEBOLT (SE FIG. R1)
25.	KLINGE (SE FIG. R1)
26.	AFSTANDSSTYKKE (SE FIG. R1)

- Målt Lydkraftniv 94.1 dB(A)

- Erklært Garantert Lydkraftniv 96 dB(A)

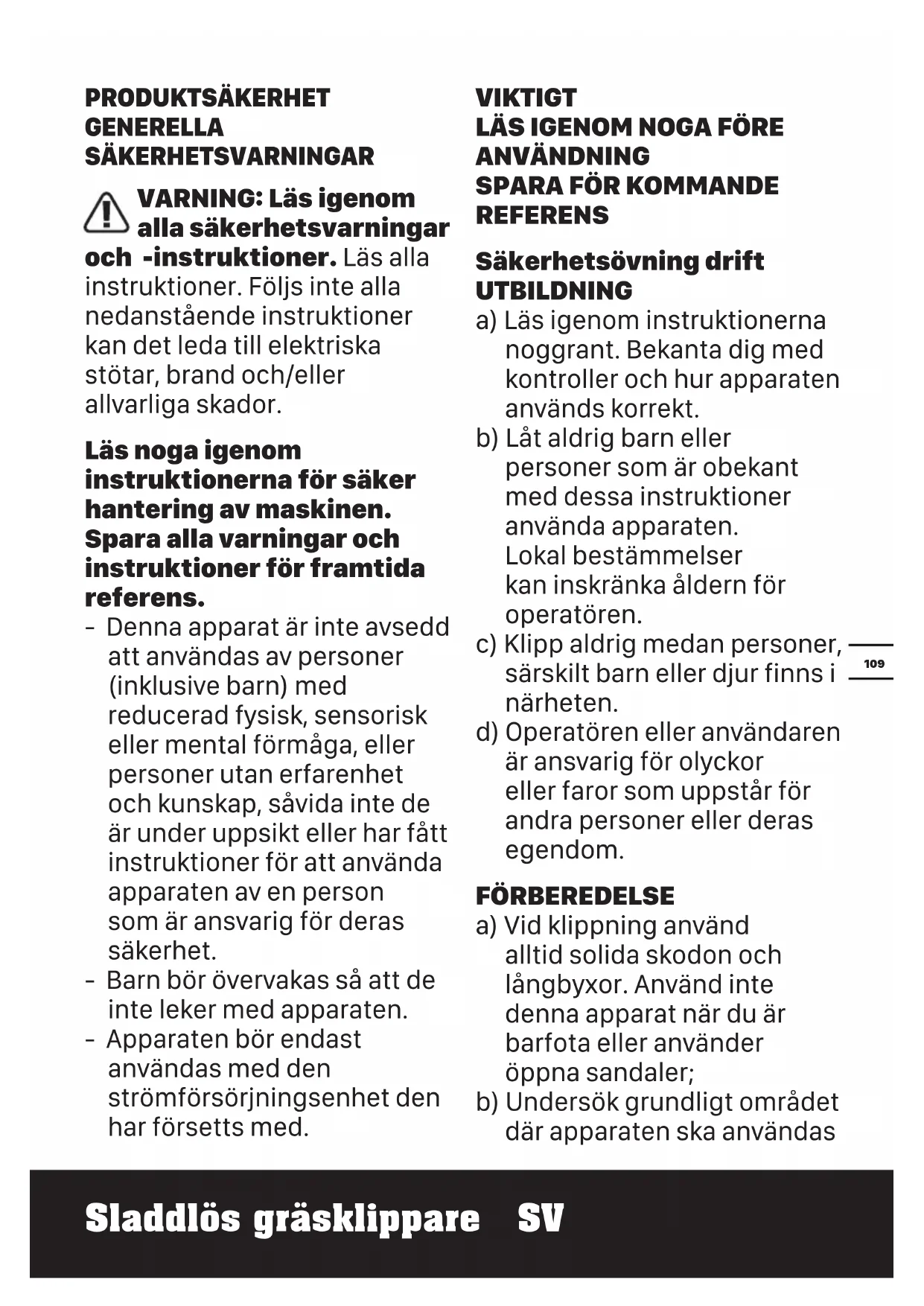

WARNING: Läs igenom alla säkerhetsvarningar

och -instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs noga igenom instruktionerna för säker hantering av maskinen. Spara alla varningar och instruktioner för framtida referens.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap, såvida inte de är under uppsikt eller har fått instruktioner för att använda apparaten av en person som är ansvarig för deras säkerhet.
• Barn bör övervakas så att de inte leker med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkerhetsövning drift UTBILDNING

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i närheten.
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

FÖRBEREDELSE

a) Vid klippning använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;
b) Undersök grundligt området där apparaten ska användas

och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;

c) Före användning kontrollera alltid visuellt så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificiellt ljus;
b) Undvik att använda apparaten i vått gräs då det är möjligt;
c) Se alltid till att du är stadig på foten i slänter;
d) Gå spring aldrig;
e) För roterande maskiner försedda med hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;
f) Var extra försiktig när du byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktig när du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ska lutas för transport när andra ytor

än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;

j) Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;

k) Starta motorn enligt instruktionerna och med fötterna borta från bladen;

I) Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren;

m) Placera inge händer eller fötter i närheten av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;

n) Vidrör inte bladet innan frånkopplingsenheten tagits bort. och bladen har stannat helt och hållet.

o) Starta inte gräsklipparen när du står framför utloppsöppningen.

p) Transportera inte

gräsklipparen när strömkällan är igång.

q) Stanna gräsklipparen och avlägsna orsaken till stoppet. Se till att alla rörliga delar har stannat helt.
– varje gång som maskinen lämnas oövervakad,
- Innan du rensar en blockering,
- Före kontroller, rensning eller arbete på apparaten,
- Efter att du kört på ett främmande föremål. Kontrollera om apparaten har skador och reparera om så behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

• Inspektera för skada.
• Ersätt eller reparera eventuella skadade delar.
• Kontrollera och dra åt eventuella lösa delar.

UNDERHÅLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar är åtdragna för att säkra att apparaten är säker att arbeta med;
b) Kontrollera gräsuppsamlaren

regelbundet för slitage eller förslitning;

c) Byt ut slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.
d) Var försiktig när du justerar gräsklipparen så att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.
e) Låt alltid gräsklipparen svalna innan du ställer undan den.
f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömkällan är avstängd.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar,

nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e)Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids

användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Ladda endast med laddare av varumärket WorxNITRO. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

m)Använd inte ett batteri som inte är avsett för användning med det här verktyget.

n) Håll batteriet borta från barn.

o) Behåll den ursprungliga bruksanvisningen för framtida användning.

p) Plocka ur batteriet från verktyget då det inte används.

q)Kassera batteriet på rätt sätt.

r) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

s) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

t) Observera plus (+) och minus (-) märkningen på

batteriet och säkerställa korrekt användning.

SYMBOLER

	Läs instruktionsboken innan denna maskin används
	Håll kringstående undan.
	Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av - Ta bort inaktiveringsenheten innan underhåll.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Får ej uppeldas
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

LADDARENS KOMPONENTER

1.	SPAK FÖR HASTIGHETSKONTROLL AV SJÄLV-DRIFT
2.	DRIFTHANDTAG
3.	HANDTAGSSTÅNG
4.	MULCHSÄCK OMKOPPLINGSSPAK
5.	LED-STRÅLKASTARE
6.	FRÄMRE HANDTAG
7.	INSTÄLLNINGSPEKARE FÖR KLIPPHÖJD
8.	BASLÅDA 80V STRÖMKÄLLA OCH LADDARE
9.	BASLÅDANS STICKKONTAKT
10.	INSTÄLLNINGSSPAK KLIPPHÖJD
11.	BAKRE HANDTAG
12.	SÄKERHETSLUCKA
13.	GRÄSUPPSAMLARE
14.	LADDNINGSKABEL
15.	SNABBLÅSKNAPP
16.	SÄKERHETSLÅSKNAPP
17.	OMKOPPLARKNAPP FÖR LED-STRÅLKASTARE
18.	INMATNING MED LADDNINGSKABEL
19.	KNAPP FÖR BATTERIINDIKATOR
20.	LUCKA SIDOUTKASTARE (SE BILD D2)

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG761E WG761E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

	WG761E WG761E.9
Effekt 80V Max. (4x20V)	Max.)**=
Hastighet utan belastning	2800 /min
Däck bredd 53 cm
Skärbredd 51 cm
Främre hjuldiameter 200 mm
Bakre hjuldiameter 250 mm
Klipphöjd 20 – 80 mm
Klipphöjdslägen 7
Gräsuppsamlingska-pacitet	70 L
Batterikapacitet 4.0 Ah (WA3014) /
Batterityp	Litiumjon
Laddarmodell WA3974	/
Laddningsmärkdata	Inmatning: AC220-240 V~50 HzUtmatning: 20 V=, 1A(för varje laddningsport)	/
Laddningstid för ett enda batteripaket (ungefär)4.0 Ah	4 -5 hrs	/
Maskinens vikt	35 kg	32.4 kg

* Spänning uppmätt utan belastning. Initial

batterispänning är max. 80 V. Nominell spänning är 72V. Varje laddningsport är oberoende. Laddningstiden för fyra batteripaket med samma kapacitet är lika med tiden för ett enda batteripaket.

TILLBEHÖR

	WG761E	WG761E .9
Batteripaket (WA3014)	4	/
Basläger (WA3974) (80V strömkälla och laddare)	1	1
Gräsuppsamlingssäck	1	1
Sidoutkastareränna	1	1

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck	L_pA = 80.9 dB (A)
K_pA	3.0 dB (A)
Uppmätt ljudstyrka	L_wA = 94.1 dB (A)
K_wA	2.0 dB (A)

Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h < 2.5 m/s^2
Osäkerhet	K = 1.5 m/s ^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid

användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

ANVÄNDARHANDLEDNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Denna gräsklippare är avsedd för hemmabruk.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
Lyft handtagsstångenOBS: Tryck och håll ner snabbknappen under drift.	Se Bild A
Montagem do saco de recolha da relva	Se Bild B
Anslutning av gräsuppsamlingssäcken till gräsklipparenOBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.OBS: Tryck på spaken för mulchpåse för att öppna mulchutloppet innan du monterar gräsuppsamlingspåsen.	Se Bild C1-C3
Montera sidoutkastarrännanOBS: Kom ihåg att först ta bort gräsuppsamlaren och skjut sedan omkopplaren för mulchsäcken för att stänga mulchutkastet innan monteringen.	Se Bild D1, D2

Borttagning/montering av baslägretOBS: Dra försiktigt i baslägrets vid montering för att säkerställa att den är ordentligt installerad.OBS: Efter montering, dra åt baslådans strömuttag och gräsklipparen med ett buntband för att säkerställa en tillförlitlig anslutning. Det rekommenderas inte att man tar bort buntbandet.	Se Bild E1-E4
Montera/borttagning av batteri Sätt i säkerhetsnyckeln innan du installerar batteriet.OBS: Denna maskin körs bara när extra batterier är installerade. Vi rekommenderar att du använder samma AH-batterier och laddar de 4 batterierna samtidigt.När du använder 4 batterier med olika AH, går maskinen bara till den nedre gemensamma nämnaren.	Se Bild F1, F2
Kontroll av batteriets laddningstillståndOBS: Figur G gäller endast batteripack med batterilampor.	Se Bild G
Laddning av batteripaketetOBS: Batteripaketet levereras oladdat. Batteriet måste laddas helt innan första klippningen.Ladda alltid helt de 4 batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren.OBS: Ladda alltid batteriet med baslådan på gräsklipparen.	Se Bild H
StrömindikatorSe avsnittet BATTERISTATUSTryck på knappen för batteriindikator. Lampan tänds för att indikera den nedre gemensamma nämnaren, efter 3 sek visas status för varje batteripaket.	Se Bild I
DRIFT
Start & StoppNOTERA: Placera mulchsäckspaken i säckpositionen efter varje användning.(Se bild C1)	Se Bild J1, J2
Manövrering av självgående system	Se Bild K
Justering av klipphöjden!VARNING! Stoppa, släpp manöverspaken och vänta tills motorn stannar innan du justerar höjden. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador. Vidrör inte roterande blad.	Se Bild L
Slå på LED-stålkastaren	Se Bild M
Avlägsnande/Tömning av gräsuppsamlingssäckenVARNING! Kontrollera alltid att säkerhetsklaffen stänger tömningsutloppet före användning. Lyft aldrig säkerhetsklaffen när gräsklipparen används utan monterad gräsuppsamlingspåse.	Se Bild N1, N2
Förvaring Se Bild O1, O2

BATTERI STATUS LED (Se Fig. I)

Belysning	PÅ/ blink-ning	Status
En röd på Två LED-lampor släckta		Defekt batteri
En röd blinkar Två LED-lampor släckta		Batteriets temperatur-skyddTemperaturen på bat-teripacket är mindre än 0°C eller mer än 45°C.
Tre gröna på		Fulladdad
Tre gröna blinkar		Laddning

MULLKLIPPNINGSTIPS

Vid mullklippning är din klippare konstruerad för att klippa gräsklippet i små bitar och fördela dessa över gräsmattan. Under normala förhållanden kommer det finfördelade gräset att brytas ned biologiskt och snabbt för att ge näring till gräsmattan. Läs igenom följande rekommendationer för optimal mullprestanda.

1. Undvik att klippa när gräset är vått av regn eller dagg. Vått gräs kan bilda klumpar vilka påverkar mullfunktionen och påverkar körtiden. Bästa tiden att klippa gräset är sent på eftermiddagen när gräset är torrt och de nyligen klippta områdena kommer inte att utsättas för direkt solljus.
2. För bästa mullprestanda, ställ in klipphöjden på klippning av en tredjedel av gräshöjden, idealiskt inte mer än 40 mm i taget. Om gräset är för långt kan det vara nödvändigt att öka klipphöjden för att minska kraftansträngningen och förhindra överbelastning av motorn. För extremt tung mullning är det förständigt att först klippa med en hög klippinställning och sedan klippa en gång till för den slutliga klippningen. I annat

fall gör korta klippningar och rör dig sakta framåt.

1. För bästa resultat, håll klipparens hölje fritt från grässamlingar. Stäng emellanåt av klipparen och vänta tills bladet stannat helt och hålet. Koppla sedan ifrån säkerhetsnyckeln och luta klipparen på sidan. Använd ett föremål såsom en pinne och peta bort eventuellt ihopklumpat gräs i bladområdet. Var försiktig med de vassa kanterna på bladet. Rengör ofta vid vått, nytt gräs och alltid efter varje användning.
2. Vissa typer av gräs eller gräsförhållande kan kräva att ett område mullas en andra gång för att helt fördela gräset över gräsmattan. Om det klipps en andra gång är rådet att klippa vinkelrätt (tvärs över) den första klippningen. ÄNDRA INTE KLIPPVÄG PÅ NÅGOT SÄTT SOM GÖR ATT RÖRELSEN ÄR NEDFÖR EN KULLE.
3. Byt ditt klippmönster varje vecka. Detta förhindrar att mattning och marmorering över gräsmattan.
   6) Klipp inte i en sluttning som har en lutning större än 15 grader

KLIPPOMRÅDET

Klippområdet påverkas av flera olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Nedanstående tabell visar förhållandet mellan förutsättningar och klippområdet.

Skärhöjd	Rekommenderad partistorlek (max)
Klippa mellan 8cm och 6cm	Med 4*20V/4,0Ah batterier
	Upp till 1000m2 *

* används med 4 fulladdade batterier samtidigt. Om batterier med olika amperetimmar används tillsammans fungerar produkten till den lägsta gemensamma nämnaren.

TIPS:

1) Det rekommenderas att du klipper din gräsmatta oftare, att du går i normal takt och att du startar/stoppar gräsklipparen så sällan som möjligt när den används.
2) För maximal prestanda, säkerställ att två fulladdade batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.
3) Gå långsammare när du klipper långt gräs för att få effektivare klippning.
4) Undvik att klippa vått gräs då detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs för att förlänga batteritiden.

Stanna gräsklipparen och ta alltid bort säkerhetsnyckeln och batterierna.. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta

bort gräs och skräp, speciellt från ventilationsöppningarna. Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

För att underlätta lagring, tryck och håll ner snabb-släpp knappen och vik styret.

UNDERHÅLL

Varning: Stanna gräsklipparen, ta bort säkerhetsnyckeln och batterierna innan du tar bort

gräsuppsamlingspåsen.

Obs: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd.

BLADSLIPNING

HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ETT TRUBBIGT BLAD KLIPPER INTE GRÅSET RENT ELLER MULLAR ORDENTLIGT.

ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. KONTROLLERA ATT SÄKER-HETSNYCKEN och BATTERIER ÄR BORTTAGNA.

Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas.

BYT BÖJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET (Se Fig. P)

1. Se till att bladet behåller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på båda sidor om bladet, ta bort lika mycket material från båda sidorna.

OBS:

1. Säkerställ att gräsklipparen är avstängd .Ta bort nyckeln och batterierna.
2. Placera gräsklipparen stående i förvaringsposition.

BLADBALANSERING (Se Fig. Q)

Kontrollera balansen på bladet genom att placera centrumhålet Q-1 på en ett skruvmejselskaft Q-2, Om någon ände av bladet roterar nedåt, fila den änden.

Bladet är korrekt balanserat när ingen ände roterar nedåt.

BLADUNDERHÅLL (Se Fig. R1, R2)

Förnya bladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition.

Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Se till att säkerhetsnyckel och batterier inte är installerade. Klyv ett träblock mellan kniven och klippaggregatet för att förhindra att bladet roterar och skruva loss bladbulten medurs med en skiftnyckel, och ta sedan bort bladet och fläkten.

Återmontera, bladet och fläkten med skärytan riktad mot

marken. Sedan dra åt knivbulten.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar

för det. Kontakta dina lokala myndigheter eller återljare för återvinningsråd.

FELSÖKNING

Problem Korrigerande åtgård
1. Gräsklipparen går inte när manövrering är aktiverad.	A. Kontrollera för att vara säker på att säkerhetsnyckeln har installerats och är helt isatt och att säkerhetslåsknappen är helt intryckt.B. Släpp driftsreglaget för att stänga av gräsklipparen.Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.
2. Motorn stannar under klippning.	A. Släpp driftsreglaget för att stänga av gräsklipparen.Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt.B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.
3. Gräsklipparen kör men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.B. Släpp driftsreglaget för att stänga av gräsklipparen.Ta bort säkerhetsnyckeln och batterierna. Vänd på gräsklipparen och kontrollera följande: Kniven ska vara vass.Undersidan och utkastarrännan är fria från gräsrester.C. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.

	4. Gräsklipparen är för tung att skjuta framåt.	A. Öka klipphöjden för att minska undersidans motstånd mot gräset. Kontrollera att alla hjul roterar fritt.
	5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad verkstad.B. Om det inte finns några synliga skador på kniven och gräsklipparen fortfarande vibrerar: Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.
	6.Vibrationsupplevelse och/eller svischande ljud som kommer från underredet.	A. Vått gräs och/eller skräp har samlats in i underredets innervägg, vilket skapar obalanserat luftflöde. Plocka bort batterierna och rensa underredets inre vägg från skräp.
	7. Batteriladdarens LED lyser inte.	A. Kontrollera kontaktanslutningen.B. Byte av laddare.
	8. Batteriladdarens lampa går inte över till grönt.	A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.
	9. Gräsklipparen tar inte upp klipprester.	A. Avlägsna mullningsplattan innan du sätter på påsen.B. Utkastarrännan har täppts igen. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Rensa bort klipprester från utkastarrännan.C. För mycket gräsklipp. Höj hjulen för att minska längden på gräset som klipps.D. Behållaren är full. Töm behållaren oftare.
	10. Synligt gräsklipp vid mullning.	A. För mycket gräs klipps åt gången. Höj hjulen för att minska längden på gräset som klipps. Klipp inte mer än en tredjedel av den totala höjden.B. Kontrollera att bladet är vasst. Håll alltid bladet vasst.
	11. Låg eller förkortad drifttid efter flera användningar.	A. Ta till en behörig servicestation - ett nytt batteri kan behövas.

12. Batteriladdarens lampa blinkar rött och batteriet kan inte laddas.	A. Batteriet överladdas efter kontinuerlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42°C eller lägre.
13. Om mulch-säckens spak inte rör sig.	A. Ta bort batteripaketet.B. Placera gräsklipparen upprätt i förvaringspositionen.C. Ta bort gräs från mulchplattan. (Se bild S)

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning Sladdlös gräsklippare

Typ WG761E WG761E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

Funktion klippa gräs

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt Bilaga VI.

- Uppmätt bullernivå 94.1 dB(A)

- Deklarerad garanterad bullernivå 96 dB(A)

Berört notifierat organ

Namn: Intertek, Deutschland GmbH (anmält organ 0905)

Standarder överensstämmer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A#

2021/03/16

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
