Produkttyp	Akku-Rasenmäher
Marke	Worx
Modell	WG748E
Stromversorgung	Li-Ion-Akku 40V max (2x20V max), empfohlene Kapazität 4,0 Ah
Schnittbreite	46 cm
Gehäusebreite	48 cm
Schnitthöhe	20 - 80 mm, 7 einstellbare Positionen
Fangboxvolumen	55 L
Gewicht (ohne Akku)	25,3 kg
Durchmesser Vorder-/Hinterräder	200 mm / 230 mm
Leerlaufdrehzahl	2800 U/min
Schalldruckpegel	91,6 dB(A)
Schallleistungspegel	94 dB(A)
Vibrationen (Messwert)	< 2,5 m/s², Unsicherheit K = 1,5 m/s²
Hauptfunktionen	Mulchen, Heckfangsack, zentrale Schnitthöhenverstellung, klappbarer Führungsholm, Sicherheitsstart
Wartung	Messerschärfen und -auswuchten, Austausch alle 50 Stunden oder alle 2 Jahre empfohlen
Reinigung	Weiche Bürste und trockenes Tuch; kein Wasser oder Chemikalien verwenden
Sicherheit	Sicherheitsschlüssel, Verriegelungsknopf, Sicherheitsklappe, automatischer Stopp, Überlastschutz
Ersatzteile und Reparatur	Messer, Messerschraube, Akku, Ladegerät; Reparatur durch autorisiertes Servicecenter
Allgemeine Informationen	CE-konform; Hausgebrauch, Rasenmähen; vertikale Lagerung

Häufig gestellte Fragen - WG748E WORX

Wie starte ich den Worx WG748E Rasenmäher?

Sicherheitsschlüssel einstecken, dann den Akku. Halten Sie den Sicherheitsverriegelungsknopf gedrückt, während Sie den Betriebsgriff zu sich ziehen. Der Mäher startet. Lassen Sie den Griff los, um anzuhalten.

Welche Schnitthöhe sollte ich für meinen Rasen wählen?

Die Höhe ist von 20 bis 80 mm in 7 Positionen einstellbar. Für optimales Mähen nicht mehr als ein Drittel der Grashöhe abschneiden. Verwenden Sie eine höhere Einstellung für langes oder dichtes Gras.

Wie installiere ich den Fangbehälter?

Entfernen Sie zuerst den Mulchstopfen, falls vorhanden. Hängen Sie dann den Fangsack an der Rückseite des Mähers ein, indem Sie ihn leicht hineindrücken, bis er einrastet. Stellen Sie sicher, dass die Sicherheitsklappe den Ausgang bedeckt.

Was tun, wenn der Mäher während des Gebrauchs stoppt?

Lassen Sie den Griff los, entfernen Sie den Schlüssel und den Akku. Überprüfen Sie, ob sich das Messer frei dreht und die Unterseite nicht verstopft ist. Erhöhen Sie die Schnitthöhe oder verringern Sie die Vorschubgeschwindigkeit. Laden Sie die Akkus bei Bedarf auf.

Wie pflege ich das Messer?

Schärfen Sie das Messer zweimal pro Saison mit einer Feile unter Beibehaltung des ursprünglichen Winkels. Balancieren Sie es aus, indem Sie es an einem Schraubendreher aufhängen; feilen Sie das schwere Ende. Ersetzen Sie das Messer, wenn es verbogen oder beschädigt ist, oder nach 50 Betriebsstunden.

Wie verwende ich die Mulchfunktion?

Setzen Sie den Mulchstopfen in die hintere Öffnung ein. Mähen Sie, wenn das Gras trocken ist, und stellen Sie die Höhe so ein, dass etwa ein Drittel der Länge geschnitten wird. Für optimale Ergebnisse mähen Sie langsam und vermeiden Sie nasses Gras.

Was bedeutet die Akkuanzeige?

Die Anzeige hat 5 grüne LEDs. Fünf LEDs leuchten: Akku voll. Eine LED: Akku schwach, laden. Keine LED: Akku falsch eingesetzt oder defekt. Blinken: Überhitzung, Überlastung oder Akku zu stark entladen.

Kann ich zwei Akkus mit unterschiedlicher Kapazität verwenden?

Ja, aber der Mäher arbeitet nach dem kleinsten gemeinsamen Nenner. Es wird empfohlen, zwei identische Akkus zu verwenden und gleichzeitig zu laden, um optimale Leistung zu erzielen.

Wie lagere ich den Mäher?

Stoppen Sie den Mäher, entfernen Sie den Schlüssel und den Akku. Reinigen Sie ihn mit einer Bürste und einem trockenen Tuch. Klappen Sie den Führungsholm durch Drücken der Schnellentriegelungstaste. Lagern Sie ihn aufrecht (stehend) an einem trockenen und frostfreien Ort.

Was tun, wenn der Mäher ungewöhnlich vibriert?

Sofort anhalten, Schlüssel und Akku entfernen. Überprüfen Sie, ob das Messer beschädigt oder unausgewuchtet ist. Wenn es intakt ist, drehen Sie es um 180° und bauen Sie es wieder ein. Wenn die Vibrationen anhalten, geben Sie es in ein autorisiertes Servicecenter.

BEDIENUNGSANLEITUNG WG748E WORX

Name: Intertek, Deutschland GmbH (notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

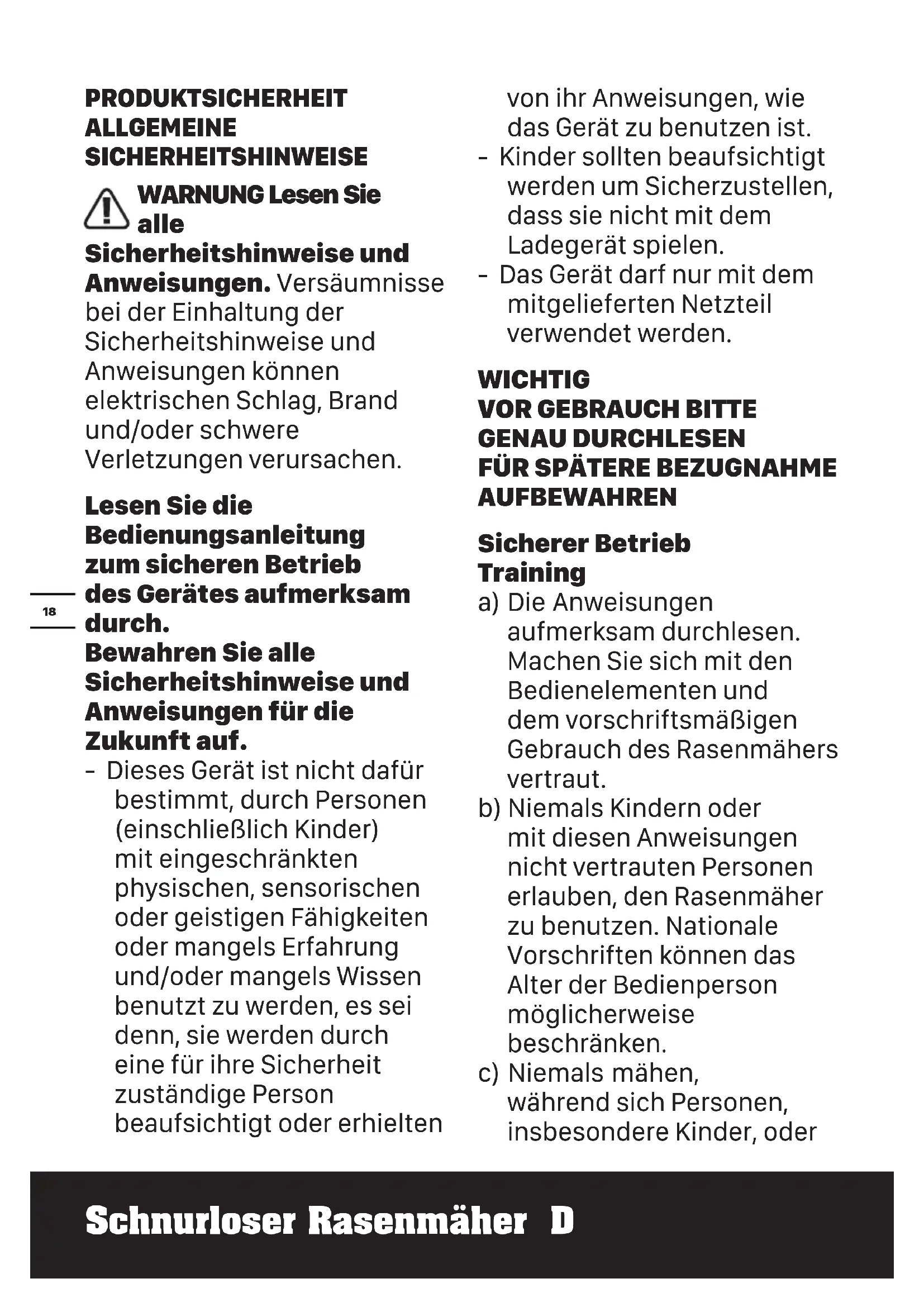

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

WARNUNG Lesen Sie alle

Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten

von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden um Sicherzustellen, dass sie nicht mit dem Ladegerät spielen.
• Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.

WICHTIG VOR GEBRAUCH BITTE GENAU DURCHLESEN FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN

Sicherer Betrieb Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Niemals mähen, während sich Personen, insbesondere Kinder, oder

Tiere in unmittelbarer Nähe aufhalten.

d) Bedenken Sie, dass der Bediener oder Benutzer bei Unfällen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortung trägt!

Vorbereitung

a) Tragen Sie beim Mähen stets festes Schuhwerk und eine lange Hose. Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden könnten.
c) Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. Tauschen Sie beschädigte und unleserliche Etiketten aus.

Betrieb

a) Nur bei Tageslicht oder gutem künstlichen Licht mähen.
b) Nach Möglichkeit nicht in nassem Gras arbeiten.
c) Auf schrägen Flächen stets auf sicheren Tritt achten.
d) Gehen Sie; rennen Sie niemals mit dem Gerät;
e) Mähen Sie bei Rotormaschinen mit Rädern Abhänge niemals auf hinaus oder hinab, sondern immer seitlich am Hang entlang;
f) Beim Richtungswechsel an Abhängen äußerst vorsichtig sein.
g) Keine besonders steilen Abhänge mähen.
h) Beim Rückwärtsgehen oder Ziehen des Rasenmähers äußerst vorsichtig sein.
i) Die Messer müssen stehen, wenn der Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport vom und zu dem zu mähenden Bereich.
j) Den Rasenmäher auf keinen Fall mit defekten Schutzvorrichtungen oder Schutzblechen, oder ohne

ordnungsgemäß montierte Sicherheitseinrichtungen wie z. B. Prallbleche und/oder Grasfangvorrichtung betreiben.

k) Den Motor wie in den Anweisungen beschrieben starten und dabei darauf achten, dass die Füße ausreichend weit von den Messern entfernt sind.

I) Den Rasenmäher beim Starten des Motors nicht kippen, es sei denn, es ist für das Anlaufen erforderlich. In diesem Fall nur so weit wie nötig und nur auf der Bediener abgewandten Seite kippen.

m) Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Bei Rotormäher die Austragsöffnung unbedingt freihalten.

n) Sie dürfen die Klingen nicht berühren, bevor die Sperrvorrichtung entfernt worden ist und die Klingen vollständig zum Stillstand gekommen sind;

o) Starten Sie den Rasenmäher nicht, wenn Sie vor der Auslassöffnung stehen.

p) Transportieren Sie den

Rasenmäher nicht, wenn die Stromquelle eingeschaltet ist.

q) Stoppen Sie den Rasenmäher und entfernen Sie die Deaktivierungsvorrichtung. Stellen Sie sicher, dass die beweglichen Teile zum vollständigen Stillstand gekommen sind.

– Sie die Maschine unbeaufsichtigt lassen,

— Sie ein Hindernis wegräumen,

- Sie die Maschine überprüfen, säubern oder an der Maschine arbeiten,

- nach der Kollision mit einem Fremdkörper. Den Rasenmäher auf Beschädigungen untersuchen und wenn notwendig instand setzen lassen

Falls der Rasenmäher plötzlich ungewöhnlich stark zu vibrieren beginnt (sofort prüfen)

— Auf Schädenhininspizieren.

- Beschädigte Teile austauschen oder reparieren.

- Lose Teile überprüfen und festziehen.

Wartung und aufbewahrung

a) Den Festsitz aller Schrauben, Muttern und Bolzen sicherstellen, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet;
b) Den Grasfangkorb regelmäßig auf Abnutzung überprüfen;
c) Abgenutzte oder beschädigte Teile sicherheitshalber auswechseln. Nur echte Ersatz- und Zubehörteile benutzen.
d) Achten Sie bei der Einstellung des Gerätes darauf, dass Ihre Finger nicht zwischen dem beweglichen Messer und feststehenden Teilen eingeklemmt werden.
e) Lassen Sie den Rasenmäher stets auskühlen, bevor Sie ihn einlagern.
f) Beim Warten der Messer denken Sie daran, dass sich die Klingen noch immer bewegen lassen, auch wenn die Stromquelle schon ausgeschaltet ist.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.

b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei

Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen

aussetzen.

e)Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Akkupack sauber und trocken halten.

g)Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

i) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.

j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

k)Nur mit dem von WorxNITRO bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.

I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

m) Akkupacks von Kindern fernhalten.

n)Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

o) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

p) Ordnungsgemäß entsorgen.

q)Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.

r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

SYMBOLE

	Lesen Sie die Bedienungsanleitung aufmerksam durch und stellen Sie sicher
	Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.
	Vorsicht scharfe Schneidblätter. Schneidblätter haben einen Nachlauf, nachdem die Maschine ausgeschaltet ist - Trennen Sie vor einer Wartung.
	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.
	Nicht verbrennen
	Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

	Schutzhandschuhe tragen
	Entfernen Sie den Akku aus der Halterung, bevor Sie Einstellungen, Service- oder Wartungsarbeiten durchführen.
	Ziehen Sie den Schlüssel ab
	Die Messer drehen sich nach dem Ausschalten der Maschine weiter. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen.

KOMPONENTEN

1. MODUSWAHLSCHALTER

2. GRIFFSTANGE

3. GRAS-SAMMELBEUTEL

4. SCHNITTHÖHEN-EINSTELLHEBEL

5. ZEIGER ZUR EINSTELLUNG DER SCHNIT-THÖHE

6. VORDERER GRIFF

7. AKKUPACK-ABDECKUNG

8. HINTERER GRIFF

9. SICHERHEITSKLAPPE

10. SICHERHEITS-SPERRTASTE

11. SCHNELLAUSLÖSER-TASTE

12. MULCHSTOPFEN

13. BATTERIEPACK * (SIEHE ABB. F2)

14. SICHERHEITSSCHLÜSSEL (SIEHE ABB. F2)

15. AKKU-LADESTANDSANZEIGE(SIEHE ABB. H)

16. KLINGENSCHRAUBE (SIEHE ABB. N1)

17. KLINGE (SIEHE ABB. N1)

18. ABSTANDHALTER (SIEHE ABB. N1)

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WG748E WG748E.X (7 - Bezeichnung der Maschine, repräsentiert die Schnurloser Rasenmäher)

	WG748E WG748E.X **
Nennspannung 40V	Max.(2x20V Max.)***
Leerlaufdrehzahl	2800/min
Deckbreite	48 cm
Schnittbreite	46 cm
Vorderrad-Durchmesser	200 mm
Hinterrad-Durchmesser	230 mm
Schnitthöhe	20 – 80 mm
Schneidehöhen-Positionen	7
Grasfangkorb	55 L
Gewicht (Bare-Tool)	25.3 kg

** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen diesen Modellen.

*** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

Kategorie	Typ Kapazität
20V Akkupack WA3014 4.0Ah
20V Lader	WA3883 4.0A

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Wählen Sie den Werkzeugtyp entsprechend der Arbeit, die Sie durchführen möchten. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA = 78.4 dB(A)
K_pA 3.0 dB (A)
Gewichtete Schallleistung L	_wA = 91.6 dB(A)
K_wA	3.0 dB (A)

Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert: a_h < 2.5 m/s^2

Unsicherheit K = 1.5 m/s ^4

WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen.

WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den

Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
MONTAGE
Montage der Griffstange & Einstellung der Griffhöhe HINWEIS: Drücken und halten Sie während des Betriebs den Schnellauslöser gedrückt.	Siehe Abb.A1, A2
Montage des Gras-Sammelbeutels	Siehe Abb. B
Montage des Gras-Sammelbeutels am Rasenmäher HINWEIS: Drücken Sie den Gras-Beutel leicht ein, um sicherzugehen, dass er komplett installiert ist.HINWEIS: Nehmen Sie den Mulcheinsatz aus dem Rasenmäher heraus, bevor Sie den Gras-Sammelbeutel montieren.	Siehe Abb.C1,C2, C3
Einfernen/Leeren des Gras-Sammelbeutels WARNUNGI Überprüfen Sie ____ vor der Verwendung stets, dass die Sicherheitsklappe den Auswurf verschlossen hat. Heben Sie die Sicherheitsklappe niemals an, wenn der Rasenmäher ohne montierten Gras-Sammelbeutel verwendet wird.	Siehe Abb. D1,D2
Montieren des Mulchstopfens Siehe Abb. E
Einsetzen/ausbauen der Batterie Führen Sie den Sicherheitsschlüssel ein, bevor Sie den Akkupack einbauen.HINWEIS: Dieses Gerät läuft nur, wenn SP-Batterien installiert sind. Es wird empfohlen, die gleichen AH-Batterien zu verwenden und die beiden Batterien gleichzeitig zu laden.Wenn Sie zwei Batterien mit unterschiedlichen AH verwenden, läuft die Maschine nur bis zum niedrigeren gemeinsamen Nenner.	Siehe Abb. F1, F2
Prüfen des AkkuladestandsHINWEIS: Abb. G1 gilt nur für das Akkupack mit Akkustandanzeige.	Siehe Abb.G1

Aufladen des AkkupacksHINWEIS:Das Akkupack wird ungeladen geliefert. Der Akku muss vor der ersten Nutzung vollständig geladen werden.Laden Sie die beiden Akkus stets gleichzeitig auf. Weitere Details finden Sie im Handbuch des Ladegeräts.	Siehe Abb.G2
BETRIEB
Akku-LadestandanzeigeDetails siehe AbschnittBATTERIELADEZUSTANDWICHTIG:Wenn nur eine Lampe aufleuchtet, dann ist Ihre Batterie übermäßig entladen, auch wenn der Rasenmäher immer noch in der Lage sein könnte, Gras zu schneiden.Wenn Sie den Rasenmäher mit einer solchen entladenen Batterie weiter benutzen, könnte dies die Lebensdauer und Leistung Ihrer Batterien beeinträchtigen.Wenn keine LED leuchtet, ist mindestens ein Akku nicht vollständig installiert oder der Akku ist defekt, bitte überprüfen Sie noch einmal, dass die Akkus vollständig in Position eingesetzt sind.	Siehe Abb.H
Starten & Stoppen Siehe Abb.I1,I2
Einstellen der SchnitthöheWARNUNG!Halten Sie an, lassen Sie denBedienungsbügel los und warten Sie, bis der Motor anhält, bevor Sie die Höhe einstellen.Die Klingen drehen sich weiter, nachdem die Maschine ausgeschaltet wurde. Drehende Klingen können Verletzungen verursachen.Berühren Sie niemals rotierende Klingen!	Siehe Abb. J
Aufbewahrung Siehe Abb.K1,K2

STATUSANZEIGEN DER BATTERIE (Siehe Abb. H)

• Drücken Sie vor dem Starten oder nach der Nutzung die Taste "POWERTEST" auf der Maschine, um die Batteriekapazität zu überprüfen.
• Während des Betriebs wird die Batteriekapazität automatisch durch die Akku-Ladestandanzeige signalisiert. Die LED-Anzeige tastet ständig den Zustand der Batterie ab und zeigt ihn wie folgt an.
• Laden Sie die Maschine mit 2 Akkupacks mit unterschiedlichem AH auf, zeigt die

Ladezustandsanzeige der Batterie den Zustand der Batterie mit dem jeweils niedrigeren Ladezustand an.

Status der Akku-Ladestandanzeige	Batterieladezustand
Fünf grüne LEDs (■■■■■) leuchten.	Beide Akkus sind vollständig aufgeladen.
Zwei, drei oder vier grüne LEDs leuchten.	Die beiden Akkus haben eine Rest-ladung. Je mehr LEDs leuchten,desto höher ist die Akkukapazität.
Es leuchtet nur eine grüne LED (■□□□□).	Mindestens ein Akku ist leer und muss aufgeladen werden.
Es leuchtet keine LED.	Mindestens ein Akku ist nicht voll-ständig installiert oder defekt.
Pro Zyklus blinkt nur eine LED zweimal.	Mindestens ein Akku ist tiefentlad-en (siehe Ladestatus der Batterie);bitte laden Sie die beiden Akkus auf, bevor Sie diese erneut nutzen oder lagern.
Pro Zyklus blinkt nur eine LED dreimal.	Mindestens ein Akku ist heiß ge-laufen; warten Sie vor der Nutzung,bis dieser abgekühlt ist.
Pro Zyklus blinkt nur eine LED dreimal.	Die Maschine ist überlastet.Heben Sie die Schnitthöhe an oder schieben Sie langsam.

TIPPS ZUM MULCHEN

Ihr neuer Rasenmäher ist so entworfen, dass er beim Mulchen das abgeschnittene Gras in kleine Stücke schneidet und es wieder auf den Rasen verteilt. Unter normalen Umständen wird das gemulchte Gras rasch biologisch abgebaut und liefert so dem Rasen neue Nährstoffe.

Lesen Sie sich die folgenden Empfehlungen für eine optimale Mulchleistung durch.

1) Vermeiden Sie das Mähen, wenn das Gras von Regen oder Tau feucht ist. Feuchtes Gras kann Klumpen bilden, die den Mulchprozess beeinträchtigen und die Laufzeit reduzieren.

Die beste Zeit für das Mähen von Gras ist der Spätnachmittag. Dann ist das Gras trocken und die frisch geschnittene Stelle wird nicht dem direkten Sonnenlicht ausgesetzt.

2) Für eine optimale Mulchleistung sollten Sie die Schnitthöhe so einstellen, dass Sie ungefähr ein Drittel der Länge der Halmlänge abschneiden. Idealerweise nicht mehr als 40mm auf einmal. Wenn der Rasen überwuchert ist, dann kann es notwendig sein, die Schnitthöhe zu reduzieren, um den Aufwand beim Schieben zu verringern und eine Überlastung des Motors zu verhindern. Bei extrem schwerem Mulchen ist es ratsam, erst auf hoher Schnitthöhe zu schneiden und dann noch einmal auf endgültiger Schnitthöhe zu schneiden. Oder Sie können engere Schnitte machen

und langsam mähen.

3) Für eine optimale Leistung sollten Sie das Gehäuse des Rasenmähers frei von angesammeltem Gras halten. Stellen Sie manchmal den Rasenmäher ab und warten Sie, bis die Klingen völlig zum Stillstand gekommen sind. Stöpseln Sie den Sicherheitsschlüssel aus und drehen Sie den Rasenmäher auf die Seite. Benutzen Sie einen Gegenstand, wie z.B. einen Stock, um alle Ansammlungen von Gras im Bereich der Klingen wegzuwischen. Seien Sie vorsichtig wegen der scharfen Kanten der Klingen. Reinigen Sie oft in feuchtem Frühlingsgras und am Ende jeder Benutzung.
4) Einige Arten von Gras oder Zustände von Gras können es notwendig machen, dass eine Stelle ein zweites Mal gemulcht werden muss, um das Gras komplett über den Rasen zu verteilen.

Wenn Sie ein zweites Mal schneiden, dann ist es ratsam, rechtwinklig zum ersten Schnittmuster zu schneiden. WECHSELN SIE DAS SCHNITTMUSTER NIEMALS SO; DASS SIE DEN ABHANG EINES HÜGELS HINAUF- ODER HINAB-MÄHEN!

5) Wechseln Sie das Schnittmuster wöchentlich. Dies verhindert Vermattierung und Körnung Ihres Rasens.

SCHNEIDEBEREICH

Der Schneidebereich kann durch mehrere Faktoren beeinträchtigt werden, beispielsweise durch die Schnitthöhe, die Feuchtigkeit des Rasens, die Graslänge und -dichte. Außerdem wird durch zu häufiges Starten und Anhalten des Rasenmähers im laufenden Betrieb der Schneidebereich verkleinert.

Die folgende Tabelle stellt den Zusammenhang zwischen Schneidbedingungen und Schneidebereich dar.

Schnitthöhe	Empfehlen Losgröße (maximal)
8cm bis 6cm abschneiden	Mit 2 * 20V / 4.0Ah Akkus
	bis zu 500m2 *

* Beim gleichzeitigen Betrieb mit 2 vollständig geladenen Akkus.

TIPPS:

1) Es empfiehlt sich, dass Sie Ihren Rasen häufiger mähen, mit normaler Geschwindigkeit laufen, und den Mäher während des Betriebs nicht zu oft starten bzw. anhalten.
2) Um optimale Leistungen zu erreichen, stellen Sie sicher, dass zwei vollständig geladene Akkupacks gleichzeitig genutzt und stets 1/3 oder weniger der Grashöhe geschnitten werden.
3) Gehen Sie beim Mähen von langem Gras langsam, damit das Schneiden effektiver durchgeführt und das Schnittgut ordnungsgemäß ausgeworfen werden kann.
4) Vermeiden Sie das Schneiden von nassem Gras; anderenfalls wird dieses auf der Unterseite des Mähwerks haften und Schnittgut kann nicht gesammelt bzw. ordnungsgemäß ausgeworfen werden.
5) Bei frischem oder dickem Gras sollte eine höhere Schnitthöhe eingesetzt werden, die zudem die Lebensdauer der Batterie verlängert.

WARTUNG

WARNING: Schalten Sie den Rasenmäher aus, entfernen Sie den Sicherheitsschlüssel und die Batterien, bevor Sie den Grasfangsack entfernen.

HINWEIS: Folgende Wartungsarbeiten sind regelmäßig auszuführen, um den zuverlässigen und sicheren Betrieb zu gewährleisten. Den Rasenmäher auf offensichtliche Defekte wie z. B. ein lockeres, verstelltes oder beschädigtes Messer, lose Befestigungs- oder Zubehörteile und verschlissene oder beschädigte Komponenten. Die Abdeckungen und Schutzbleche müssen in einwandfreiem Zustand und richtig angebracht sein. Vor dem Betrieb des Rasenmähers die notwendigen Wartungs- und Reparaturarbeiten durchführen. Sollte der Rasenmäher trotz regelmäßiger Wartung ausfallen, Bitte rufen Sie den Kundendienst für eine Beratung an.

SCHÄRFEN DER KLINGE

HALTEN SIE DIE KLINGE FÜR EINE OPTIMALE MÄH-LEISTUNG SCHARF. EINE STUMPFE KLINGE SCHNEIDET GRAS NICHT SAUBER ODER MULCHT NICHT ORDENTLICH. TRAGEN SIE ORDENTLICHEN AUGENSCHUTZ BEIM ENTFERNEN, SCHÄRFEN UND EINSETZEN DER KLINGE. VERSICHEREN SIE SICH DASS DER SICHERHEITSSCHLÜSSEL und die BATTERIEN ENTFERNT SIND.

Es ist unter normalen Umständen normalerweise ausreichend, die Klinge zweimal in der Mäh-Saison zu schärfen. Sand sorgt dafür, dass die Klinge rasch stumpf wird. Falls Ihr Rasen auf sandiger Erde wächst, dann ist es notwendig, öfter zu schärfen.

ERSETZEN SIE EINE VERBOGENE ODER BESCHÄDIGTE KLINGE SOFORT!

BEIM SCHÄRFEN DER KLINGE: (Siehe Abb. L)

1. Gehen Sie sicher, dass die Klinge ausbalanciert bleibt.
2. Schärfen Sei die Klinge am originalen Schnittwinkel.
3. Schärfen Sie die Schnittkanten an beiden Enden der Klinge und entfernen Sie von beiden Enden gleich viel Material.

HINWEIS:

1. Stellen Sie sicher, dass der Mäher ausgeschaltet ist. Entfernen Sie den Sicherheitsschlüssel und die Batterien.
2. Bringen Sie den Mäher in die senkrechte Lagerstellung.

AUSBALANCIEREN DER KLINGE (Siehe Abb. M)

Überprüfen Sie die Balance der Klinge dadurch, dass Sie das zentrale Loch in der Klinge M-1 auf einen Schraubenzieher-Schaft M-2 platzieren, der horizontal im Schraubstock M-3 eingeklemmt ist. Wenn eines der beiden Enden der Klinge nach unten hin rotiert, müssen Sie dieses Ende weiter feilen. Die Klinge ist ordentlich ausbalanciert, wenn keines der beiden Enden nach unten hängt.

KLINGEN WARTEN (Siehe Abb. N1, N2)

Erneuern Sie - unabhängig vom Zustand - Ihre klinge, sobald Sie 50 Stunden mit Ihr gemäht haben oder spätestens nach 2 Jahren.

Je nachdem, was früher eintritt. Folgen Sie diesen Arbeitsschritten, um Ihre Klinge herauszunehmen und zu ersetzen. Sie brauchen dafür Gartenhandschuhe (nicht mitgeliefert) und einen Gabelschlüssel (nicht mitgeliefert), um die Klinge herauszunehmen. Stellen Sie sicher, dass der Sicherheitsschlüssel und die Batterien nicht installiert sind. Klemmen Sie einen Holzklotz zwischen dem Messer und dem Mähwerk ein, um das Drehen des Messers zu verhindern fest und lösen Sie die Klingenschraube mit einem Schraubenschlüssel. Nehmen Sie dann die Klinge ab.

Zum Zusammenbau setzen Sie die Klinge mit den Schneidflächen zum Boden hin an. N, danach ziehen Sie den Bolzen

fest.

AUFBEWAHRUNG (Siehe Abb. K1, K2)

Schalten Sie den Rasenmäher aus und entfernen Sie stets den Sicherheitsschlüssel und die Batterien. Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfernen, insbesondere von den Lüftungsschlitzen. Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfernen. Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um die Verstauung zu erleichtern, halten Sie den Schnellauslöser gedrückt und klappen Sie den Griffbügel ein.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden.

Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

STÖRUNGSBEHEBUNG

Problem Abhilfema	Bnahme
1. Der Mäher läuft nicht, wenn der Bedienungsbügel aktiviert ist.	A. Vergewissern Sie sich, dass der Sicherheitsschlüssel installiert wurde und vollständig eingerastet ist und dass der Sicherheitssperrknopf vollständig gedrückt ist.B. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen lassen.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.
2. Der Motor blockiert beim Mähen.	A. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen lassen.B. Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmäher.C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.D. Vermeiden Sie eine Überlastung des Rasenmähers. Vermeiden Sie eine Überlastung des Rasenmähers. Verlangsamen Sie die Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an. Oder beides
3. Der Rasenmäher läuft, aber die Schneidleistung ist unbefriedigend, oder nicht den gesamten Rasen schneidet.	A. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleuchtet.B. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie Folgendes: Schärfe des Messers—halten Sie das Messer scharf. Das Deck und die Auswurföffnung auf Verstopfungen.C. Die Radhöheneinstellung ist möglicherweise zu niedrig für den Rasen. Heben Sie die Schnitthöhe an.
4. Der Rasenmäher lässt sich nur schwer schieben.	A. Vergrößern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder frei drehen lassen.

5. Der Rasenmäher ist ungewöhnlich laut und vibriert.	A. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob das Messer verbogen oder beschädigt ist. Ersetzen Sie ein beschädigtes Messer ggf. durch ein Ersatzmesser von. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt, wenn die Unterseite des Decks beschädigt ist.B. Wenn das Messer nicht sichtlich beschädigt ist und der Rasenmäher weiterhin vibriert: Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien, und entfernen Sie das Messer. Drehen Sie das Messer um 180 Grad, und setzen Sie es wieder ein. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt,, wenn das Gerät weiterhin vibriert.
6. Ladestatus-LEDs leuchten nicht.	A. Steckverbindung prüfen.B. Tauschen Sie das Ladegerät aus.
7. Die LED des Akku-Ladegeräts schaltet nicht auf grün um.	A. Der Akku muss untersucht werden. Bringen Sie diesen zu einem autorisierten Servicezentrum.
8. Geschnittenes Gras wird vom Rasenmäher nicht im Beutel aufgesammelt.	A. Nehmen Sie bei Nutzung des Auffangkorbs die Mulchplatte heraus.B. Die Auswurföffnung ist verstopft. Lassen Sie den Bedienungsbügel los, um den Mäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und die Batterien. Entfernen Sie abgeschnittenes Gras aus der Auswurföffnung.C. Zu viel gemähtes Gras. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen.D. Der Behälter ist voll. Leeren Sie den Behälter öfter.
9. Beim Mulchen sind Ablagerungen erkennbar.	A. Es wird zu viel Gras abgeschnitten. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen. Schneiden Sie nicht mehr als 1/3 der Gesamtlänge.B. Prüfen Sie das Messer auf dessen Schärfe. Halten Sie das Messer stets gut geschärft.
10. Niedrige oder verringerte Laufzeit nach zahlreichen Anwendungen.	A. Bringen Sie das Gerät in ein autorisiertes Servicezentrum - eventuell ist ein neuer Akku erforderlich.

1. Die LED des Akkuladegeräts blinkt rot und der Akku kann nicht aufgeladen werden.

A. Der Akku überhitzt nach dauerhafter Nutzung. Entnehmen Sie den Akku aus dem Ladegerät und lassen Sie diesen auf 42 °C oder weniger abkühlen.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt

Beschreibung WorxNITRO Schnurloser Rasenmäher

Typ WG748E WG748E.X (7 - Bezeichnung

der Maschine, repräsentiert die Schnurloser Rasenmäher)

Funktion Grasschnitt

den Bestimmungen der folgenden Richtlinien entspricht,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC geändert durch 2005/88/EC

2000/14/EC geändert durch 2005/88/EC

Konformitätsbewertungsverfahren nach Anhang VI

Gemessene Schallleistung 91.6 dB(A)

Garantierte Schallleistung 94 dB(A)

Zertifizierungsstelle

Name: Intertek, Deutschland GmbH(notifizierte Stelle 0905)

Anschrift: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Normen,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Filz

Anschrift Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2021/10/11

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Nom: Intertek, Deutschland GmbH (Organisme notifié 0905)

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGENL

Et conforme aux normes,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A C E

2021/10/11

Allen Ding

Gebruik ALTIJD scherpe beitels, boren en messen.

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Standaards in overeenstemming met,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTER-DINGEN

Standarder i overensstemmelse med:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2021/10/11

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd

Adresse: Stangenstraße 1,70771 LEINFELDEN-ECHTERDINGEN

Standardene samsvarer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M C E

2021/10/11

Allen Ding

Adress: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Normy są zgodne z,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744,

EN 55014-1, EN 55014-2

'Ovoμα: Intertek Deutschland GmbH

Διεύθυνση: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Cím:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adresa:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTER-DINGEN

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTER-DINGEN

Naslov: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN
