WG748E - Grasmaaier WORX - Gratis gebruiksaanwijzing en handleiding

Type de produit	Draadloze grasmaaier
Marque	Worx
Modèle	WG748E
Alimentation	Li-Ion-accu 40 V max (2x20 V max), aanbevolen capaciteit 4,0 Ah
Largeur de coupe	46 cm
Largeur du pont	48 cm
Hauteur de coupe	20 - 80 mm, 7 verstelbare standen
Capacité du bac de collecte	55 L
Poids (outil nu)	25.3 kg
Diamètre des roues avant / arrière	200 mm / 230 mm
Vitesse à vide	2800 tpm
Niveau de pression acoustique	91.6 dB(A)
Niveau de puissance acoustique	94 dB(A)
Vibrations (valeur mesurée)	< 2,5 m/s², onzekerheid K = 1,5 m/s²
Fonctions principales	Mulchen, opvang achter, centrale afstelling maaihoogte, inklapbare stuur, veiligheidsstart
Entretien	Slijpen en balanceren van het mes, vervanging aanbevolen elke 50 uur of om de 2 jaar
Nettoyage	Zachte borstel en droge doek; geen water of chemicaliën gebruiken
Sécurité	Veiligheidssleutel, vergrendelknop, veiligheidsklep, automatische uitschakeling, overbelastingsbeveiliging
Pièces détachées et réparabilité	Mes, mesbout, accu, lader; reparatie door erkend centrum
Informations générales	CE-gemarkeerd; huishoudelijk gebruik, grasmaaien; verticale opslag

Veelgestelde vragen - WG748E WORX

Hoe start ik de Worx WG748E grasmaaier?

Plaats de veiligheidssleutel en vervolgens de accu. Houd de veiligheidsvergrendelknop ingedrukt terwijl u de bedieningshendel naar u toe trekt. De maaier start. Laat de hendel los om te stoppen.

Welke maaihoogte kies ik voor mijn gazon?

De hoogte is verstelbaar van 20 tot 80 mm in 7 standen. Maai voor een optimaal resultaat niet meer dan een derde van de grasspriethoogte. Gebruik een hogere stand voor lang of dik gras.

Hoe installeer ik de opvangzak?

Verwijder eerst de mulchplug indien aanwezig. Hang vervolgens de opvangzak aan de achterkant van de maaier door deze lichtjes in te drukken tot hij vastklikt. Zorg ervoor dat de veiligheidsklep de uitgang bedekt.

Wat moet ik doen als de maaier stopt tijdens gebruik?

Laat de hendel los, verwijder de sleutel en de accu. Controleer of het mes vrij draait en de onderkant niet verstopt is. Verhoog de maaihoogte of verminder de loopsnelheid. Laad de accu's indien nodig op.

Hoe onderhoud ik het mes?

Slijp het mes twee keer per seizoen met een vijl, waarbij u de oorspronkelijke hoek respecteert. Balanceer het door het aan een schroevendraaier te hangen; vijl de zware kant bij. Vervang het mes als het verbogen of beschadigd is, of na 50 uur gebruik.

Hoe gebruik ik de mulchfunctie?

Plaats de mulchplug in de achterste opening. Maai wanneer het gras droog is en stel de hoogte in om ongeveer een derde van de lengte te maaien. Voor een optimaal resultaat, maai langzaam en vermijd nat gras.

Wat betekent het accu-indicatielampje?

Het lampje heeft 5 groene LED's. Vijf LED's branden: accu vol. Slechts één LED: accu bijna leeg, laad op. Geen LED: accu verkeerd geplaatst of defect. Knipperen: oververhitting, overbelasting of accu te ver ontladen.

Kan ik twee accu's met verschillende capaciteiten gebruiken?

Ja, maar de maaier werkt op de laagste gemene deler. Het wordt aanbevolen om twee identieke accu's te gebruiken en deze tegelijkertijd op te laden voor optimale prestaties.

Hoe berg ik de maaier op?

Stop de maaier, verwijder de sleutel en de accu. Maak hem schoon met een borstel en een droge doek. Klap de stuur in door op de snelontgrendelingsknop te drukken. Berg hem rechtop (verticale stand) op in een droge, vorstvrije ruimte.

Wat moet ik doen als de maaier abnormaal trilt?

Stop onmiddellijk, verwijder de sleutel en de accu. Controleer of het mes niet beschadigd of uit balans is. Als het intact is, draai het 180° en installeer het opnieuw. Als trillingen aanhouden, breng het naar een erkend centrum.

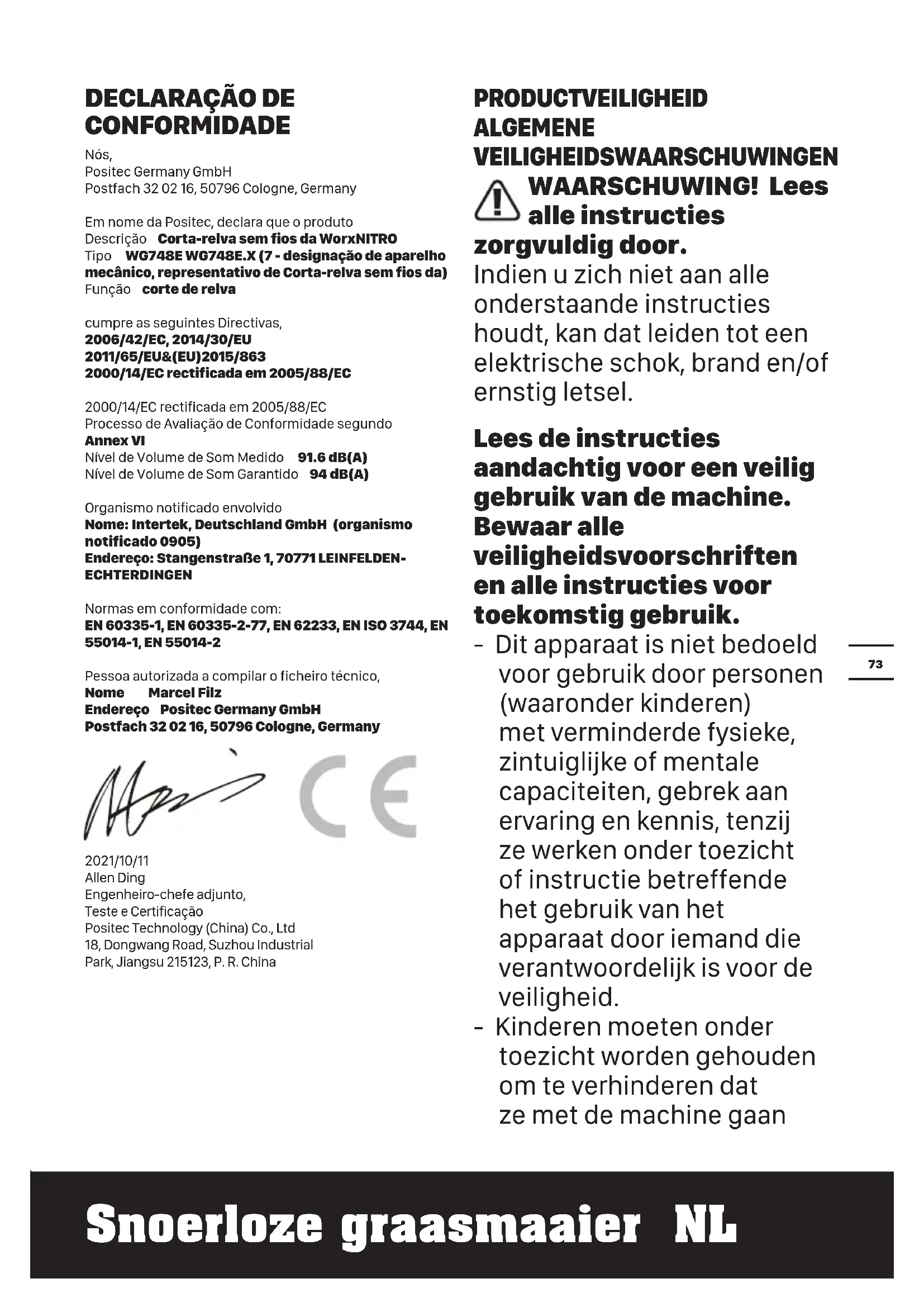

GEBRUIKSAANWIJZING WG748E WORX

Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine.

Bewaar alle

veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.

- Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de machine gaan

spelen.

- Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG

Veilige manier van gebruiken Opleiding

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

Voorbereiding

a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt.
b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden;
c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels.

Bediening

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren niet;
e) Een ronddraaiende machine

op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;

f) Wees extra voorzichtig wanneer u op hellingen van richting verandert.

g) Maai niet op zeer steile hellingen.

h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.

i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.

j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.

k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.

I) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat

in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst.

m)Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.

n) Raak het mes niet aan voordat de machine uitgeschakeld is en de messen volledig tot stilstand zijn gekomen;

o) Start de grasmaaier niet wanneer u voor de uitlaatopening staat.

p) Vervoer de grasmaaier niet terwijl de stroom is ingeschakeld.

q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen.

— Als u de machine onbeheerd laat,

- Voordat u een blokkade verwijdert,

- Voordat u de machine controleert, schoonmaakt of eraan werkt,

• Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig.
  Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren)
• Inspecteer op schade.
• vervang of repareer eventuele beschadigde onderdelen.
• controleer en maak alle losse onderdelen vast.

Onderhoud en opslag

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
b) Controleer de grasbak regelmatig op slijtage of achteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid. Gebruik alleen originele vervangonderdelen en accessoires.
d) Wees voorzichtig bij het instellen van de machine, zodat er geen vingers bekneld raken tussen de bewegende onderdelen

en de vaste delen van de machine.

e) Laat de grasmaaier volledig afkoelen voordat u deze opbergt.
f) Wanneer u de bladen onderhoudt, moet u zich bewust zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron is uitgeschakeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en occupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b)Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten

van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en accupacks schoon en droog.

g)Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

h)Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

j) Na een lange opslagperiode kan het

nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

k) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

m) Houd accupacks buiten het bereik van kinderen.

n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

o)Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.

p)Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

q)Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.

r) Houd de accu uit de buurt van microgolven en hoge druk.

SYMBOLLEN

	Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt
	Houd omstanders op afstand.
	Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht.
	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.
	Niet in brand steken
	Li-lon-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.

	Afgedankte elektrische productenmogen niet bij het normalehuisafval terechtkomen. Breng dezeproducten waar mogelijk naar eenrecyclecentrum bij u in de buurt.Vraag de verkoper of de gemeenteinformatie en advies over hetrecyclen van elektrische apparatuur.
	Draag beschermendehandschoenen
	Verwijder de batterij uit de houdervoor alle instel-, service- ofonderhoudswerkzaamheden.
	Verwijder de sleutel
	De messen blijven nog evendoordraaien nadat de machineis uitgeschakeld. Wacht tot alleonderdelen van de machinehelemaal tot stilstand zijn gekomenvoor u deze aanraakt.

ONDERDELENLIJST

1. BEDIENINGSKNOP

2. GEEP

3. GRASOPVANGZAK

4. INSTELHENDEL MAAIHOOGTE

5. WIJZER VOOR MAAIHOOGTE-INSTELLING

6. HANDGREEP AAN VOORKANT

7. AFSCHERMING ACCUPACK

8. HANDGREEP AAN ACHTERKANT

9. VEILIGHEIDSKLEP

10. VEILIGHEIDSVERGRENDELING-KNOP

11. SNELONTGRENDEL-KNOP

12. GRASBEMESTINGSPLUG (MULCHEN)

13. ACCU * (ZIE FIG.F2)

14. VEILIGHEIDSSLEUTEL (ZIE FIG.F2)

15. BATTERIJLAADINDICATIE(ZIE FIG.H)

16. BLADBOUT (ZIE FIG. N1)

17. BLAD (ZIE FIG. N1)

18. VULSTUK (ZIE FIG. N1)

*Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

TECHNISCHE GEGEVENS

Type WG748E WG748E.X (7 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

	WG748E WG748E .X**
Nominaal vermogen 40V	--- Max.(2x20V Max.)***
Toerental onbelast 2800 /min
Dekbreedte	48 cm
Snijbreedte	46 cm
Diameter van voorwiel	200 mm
Diameter van achterwiel	230 mm
Maaihoogte	20 – 80 mm
Hoogte-instellingen	7
Capaciteit grasbak	55 L
Gewicht machine (Kaal gereedschap)	25.3 kg

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen.
***Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

Categorie Typ Hoedanigheid
20V Accu WA3014 4.0 Ah
20V Lader WA3883 4.0 A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap wordt verkocht.

Zie het accessoirepakket voor meer informatie.

Winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA = 78.4 dB (A)
K_pA	3.0 dB (A)
A-gewogen geluidsvermogen	L_wA = 91.6 dB (A)
K_wA	3.0 dB (A)

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

Gebruik volgens bestemming

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
MONTAGE
Assembleren van de greepstang & Instellen van de greephoogteOPMERKING:Druk en houd de snelontgrendel-knop ingedrukt tijdens het gebruik.	Zie Fig.A1, A2
Assembleren van grasopvangzak Zie Fig.B
Assembleren van de grasopvangzak aan de grasmaaimachineOPMERKING:Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.OPMERKING:Neem het inzetstuk voor mulchen uit de gazonmaaier, voordat u de grasverzamelzak plaatst.	Zie Fig.C1,C2, C3
Verwijderen/legen van de grasopvangzakWAARSCHUWING!Controleer altijd de veiligheidsflap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsflap op wanneer de grasmaaier in gebruik is zonder de grasopvangbak.	Zie Fig..D1,D2
Installeren van grasbemestingsplug (mulchen)	Zie Fig.E
Verwijderen & Plaatsen van het accupackPlaats de veiligheidssleutel voordat u het batterijpak installeert.OPMERKING:Deze machine zal alleen werken wanneer SP-batterijen zijn geïnstalleerd. Het wordt aanbevolen om batterijen met dezelfde AH te gebruiken en de twee batterijen tegelijkertijd op te laden. Wanneer u twee batterijen met verschillende AH gebruikt, zal de machine alleen werken met de lagere gemeenschappelijke deler.	Zie Fig.F1, F2
Controleren van de laadtoestand van het accupackOPMERKING:Fig. G1 is alleen geschikt voor het accupack met indicatielampje voor de accu.	Zie Fig.G1

Laden van het accupackOPMERKING:het accupackwordt onopgeladen geleverd.Voor de eerste keer maaien moet het accupack volledig worden opgeladen.Laad de twee accu’s altijd ophetzelfde moment op. U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat.	Zie Fig.G2
BEDIENING
Batterijlaadindicatie op de machineZie bijzonderheden in het gedeelte ACCUSTATUSBEANGRIJK:Als slechts één licht brandt,dan is de accu te ver ontladen,zelfs al kan er nog gras gemaaid worden. Gaat u verder metgrasmaaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu.Als er geen enkel lampje brandt is minstens één lampje niet geheel geïnstalleerd of defect,controleer dan of de accu’s goed zijn geplaatst.	Zie Fig.H
Starten & Stoppen Zie Fig.I1,I2
Instellen van de maaihoogte⚠️ WAARSCHUWING Stop, laat de bedieningsbeugel los en wacht tot de motor stopt voordat u de hoogte aanpast. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. Raak de draaiende messen niet aan.	Zie Fig.J
Opslag Zie Fig.K1,K2

BATTERIJ STATUS (Zie Fig. H)

• Druk vóórdat u start of na gebruik de knop in naast het vermogensindicatielampje op de machine om de accucapaciteit te controleren. De accucapaciteit zal automatisch door de accuvermogensindicator worden aangegeven.
• De indicator controleert en toont de accutoestand als volgt.
• Laad de machine op met 2 batterijpakken met verschillende AH, toont het vermogensindicatielampje de accutoestand van de accu die het minste vermogen bevat.

Indicatie voor de status van het accuvermogen	Accustatus
Vijf groene lampjes (■■■■■) branden.	De twee accu's zijn geheel opgeladen.
Twee, drie of vier groen lampjes branden.	De twee accu's hebben restvermo-gen. Hoe meer lampjes oplichten, hoe meer accuvermogen.
Er brandt maar één groen lampje (■○○○○)	Minstens één accu is leeg en moet worden opgeladen.
Er brandt geen enkel lampje.	Minstens één accu is niet geheel geïnstalleerd of de accu is defect.
Er brandt maar één lampje tweemaal per cyclus.	Tenminste één accu is te ver ont-laden (raadpleeg de oplaadstatus van de accu). Laad de twee accu's tegelijk op voordat u ze opnieuw gebruikt of opslaat.
Er brandt maar één lampje driemaal per cyclus.	Minstens één accu is heet. Wacht totdat hij is afgekoeld, voordat u opnieuw opstart.
Er brandt maar één lampje viermaal per cyclus.	Het apparaat is overbelast. Vergroot de maaihoogte of duw langzamer.

Voor grasbemesting is uw nieuwe grasmaaier ontworpen om het afgesneden gras in kleine stukjes te verdelen en over het grasveld te verspreiden. Onder normale omstandigheden zal het afgesneden gras snel vergaan en door het gras worden opgenomen. Lees onderstaande aanbevelingen om optimale grasbemesting toe te passen.

1) Maai niet als het gras nat is door regen of dauw. Nat gras vormt klompen die de grasbemesting bemoeilijken en de effectiviteit verminderen. De beste tijd om het gras te maaien is laat in de middag als het gras droog is en het versgemaaide deel niet bloot komt te staan aan direct zonlicht.
2) Voor de beste grasbemesting zet u de maaihoogte zo dat ongeveer een derde van de lengte van het gras afgemaaid wordt, bij voorkeur niet meer dan 40mm tegelijk. Is het gras erg hoog, dan kan het nodig zijn de maaihoogte te verhogen om minder hard te hoeven duwen en de motor niet te overbelasten. Voor extreme zware grasbemesting is het aan te bevelen eerst bij een hoge instelling te maaien en daarna op nieuw te maaien bij de gewenste hoogte. Anders maakt u smallere sneden en maait u langzaam.
3) Voor de beste prestaties houdt u de behuizing van de maaier vrij van opgehoopt gras. Zet de maaier af en toe uit en laat het mes volledig tot stilstand komen. Trek daarna de veiligheidssleutel eruit en keer de maaier op zijn kant. U kunt nu met een stok al het opgehoopte gras weghalen. Pas op voor de scherpe kanten van het mes. Maak de maaier vaak schoon in vochtig lentegras en

bovendien steeds na ieder gebruik.

4) Bij sommige grassoorten en sommige omstandigheden kan het nodig zijn dat een deel van het grasveld opnieuw bemest wordt om het gras volledig over het grasveld te verspreiden.
Maait u een tweede keer, doe dat dan loodrecht (dwars) op de eerste keer. VERANDER HET MAAIPATROON NIET OP ENIGE WIJZE ALS U DAARDOOR HEUVELAFWAARTS ZOU GAAN.
5) Verander het maapatroon van week tot week. Hierdoor voorkomt u dat het gras in de war raakt of korrels vormt.

MAAIGEBIED

Het maalgebied wordt beïnvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens wordt het maalgebied verkleind doordat de maaier tijdens het gebruik te vaak gestart en gestopt wordt.

De tabel hieronder geeft de verhouding tussen de maaiomstandigheden en het maaigebied weer.

Maaihoogte	Aanbevolen batch (maximaal)
Snijd 8 cm tot 6 cm	Met 2 * 20 V / 4.0 Ah batterij
	Tot 500 m2 *

* Gebruik met 2 volledig opgeladen accu's tegelijkertijd.

TIPS:

1) Aanbevolen wordt om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik niet te vaak te starten/stoppen.
2) Om de beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en altijd 1/3 of minder van de graslengte af te maaien.
3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel niet worden verzameld of naar behoren worden verwijderd.
5) Bij nieuw of dik gras dient een grotere maaihoogte te worden gebruikt. Dit zal de levensduur van de accu verlengen.

ONDERHOUD

Waarschuwing: Stop de maaier, verwijder de veiligheidssleutel en batterijen voordat u de grasinzamelzak verwijdert.

OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u

de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

HET MES SLIJPEN

HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL en DE BATTERIJEN zijn VERWIJDERD.

Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT (Zie Fig. L)

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beide kanten van het mes en verwijder dezelfde hoeveelheid materiaal van weerszijden.

OPMERKING:

1. Zorg dat de maaimachine is uitgeschakeld .Verwijder de sleutel en batterijen.
2. Plaats de machine rechtop in de opslagstand.

HET MES BALANCEREN (Zie Fig. M)

Controleer de balancering van het mes door het centrale gat van het mes M-1 over schroevendraaier M-2 te zetten, horizontaal in een bankschroef geklemd M-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.

ONDERHOUD VAN HET MES (Zie Fig. N1, N2)

Vernieuw het mes na 50 uur maaien met een minimum vanaf 2 jaar,ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Zorg ervoor dat de veiligheidssleutel en de batterijen niet zijn geïnstalleerd. Klem een blok hout vast tussen het mes en het maaidek om te voorkomen dat het mes draait en schroef de bout linksom met de moersleutel, en verwijder vervolgens het blad.

Om opnieuw te monteren, plaatst u het blad met de snijranden naar de grond gericht. Zet daarna de moer stevig vast.

OPSLAG (Zie Fig. K1, K2)

Stop de maaier en verwijder altijd de veiligheidssleutel en batterijen. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

Om het opbergen te vergemakkelijken, houdt u de snelont-

grendel-knop ingedrukt en klapt u de handgreep in.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de

buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

PROBLEMEN OPLOSSEN

Problemen Herstelhandeling
1. De maaier werkt niet wanneer de bedieningsbeugel is geactiveerd.	A. Controleer of de veiligheidssleutel is geinstalleerd en volledig op zijn plaats zit en of de veiligheidsvergrendelingsknop volledig is ingedrukt.B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen,keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.
2. De motor stopt tijdens het maaien.	A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen, keer de maaier om en controleer of het blad vrij kan draaien. Als dat niet zo is, retourneer dat dan naar een geautoriseerde onderhoudsmechanicus. Het blad moet vrij kunnen draaien.B. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beide.
3. De maaimachine werkt maar het maaien verloopt niet naar tevredenheid, of maait niet het hele gazon.	A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.B. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Keer de maaier om en controleer: Het blad op scherpte – houd het blad scherp. Het dek en de uitwerpgoot op blokkades.C. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.
4. De maaier is moeilijk te duwen.	A. Verhoog de maaihoogte om de wijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien.
5. De maaier is abnormaal luidruchtig en trilt.	A. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai de maaier op zijn kant en controleer het blad om er zeker van te zijn dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervangt u het door een vervangend blad van. Als de onderzijde van het dek beschadigd is, brengt u de maaier terug naar een geautoriseerd servicecentrum van.B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Draai het blad 180 graden en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug naar een geautoriseerd servicecentrum van.
6. LED's van de acculader branden niet.	A. Controleer dat de stekker goed in het stopcontact zit.B. Vervang de lader
7. De acculader-LED wordt niet groen.	A. De accu moet worden nagekeken. Breng hem naar een geautoriseerd onderhoudscentrum.
8. De maaier pakt het gemaaide gras niet op.	A. Verwijder de mulchplaat als u hem inpakt.B. De grasopvang zit verstopt. Laat de bedieningsbeugel los om de maaier uit te schakelen. Verwijder de veiligheidssleutel en de batterijen. Haal het gemaaide gras uit de grasopvang.C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid.D. De zak is vol. Leeg de zak vaker.

9. Bij mulchen zijn snoeisporen zichtbaar.	A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai niet meer dan 1/3 van de totale lengte. B. Controleer of de bladen scherp zijn. Houd de bladen altijd scherp.
10. Laag of verminderd arbeidsvermogen na vele malen gebruik.	A. Retourneer het apparaat naar een onderhoudscentrum – misschien is een nieuwe accu nodig.
11. De LED van de accu-oplader knippert rood en de accu kan niet worden opgeladen.	A. De accu raakt na continugebruik oververhit. Haal de accu uit de oplader en laat hem tot 42°C of minder afkoelen.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Namens Positec verklaar ik dat het product

Beschrijving WorxNITRO Snoerloze grasmaaier

Type WG748E WG748E.X (7 - aanduiding van

machinerie, kenmerkend voor Snoerloze grasmaaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC

Procedure beoordeling conformiteit volgens

Annex VI

Niveau gemeten geluidsvermogen 91.6 dB(A)

Opgegeven, gegarandeerde niveau geluidsvermogen 94 dB(A)

De betrokken aangemelde instantie

Naam: Intertek, Deutschland GmbH(aangemelde instantie 0905)

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A# C E

2021/10/11

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd

Functie tunderea ierbii
