GEBRUIKSAANWIJZING WG707E WORX

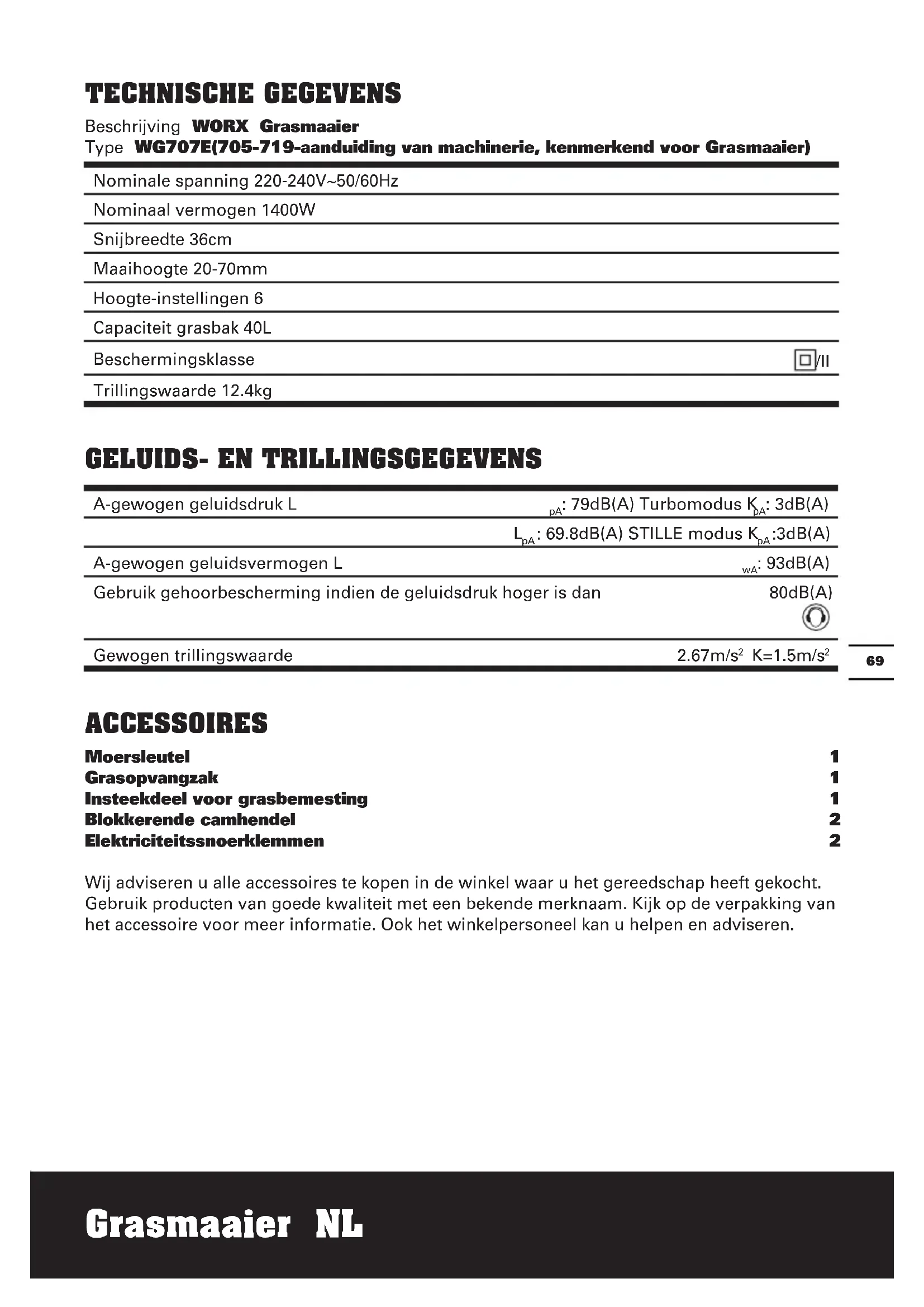

Grasmaaier NL TECHNISCHE GEGEVENS Beschrijving WORX Grasmaaier Type WG707E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaaier) Nominale spanning 220-240V~50/60Hz Nominaal vermogen 1400W Snijbreedte 36cm Maaihoogte 20-70mm Hoogte-instellingen 6 Capaciteit grasbak 40L Beschermingsklasse /II Trillingswaarde 12.4kg

GELUIDS- EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk L

: 93dB(A) Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) Gewogen trillingswaarde 2.67m/s

ACCESSOIRES Moersleutel 1 Grasopvangzak 1 Insteekdeel voor grasbemesting 1 Blokkerende camhendel 2 Elektriciteitssnoerklemmen 2 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.7170 Grasmaaier NL

ALGEMENE VEILIGHEIDS WAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. - Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid. - Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen. Wanneer de stroomtoevoerdraad beschadigd is, dient deze vervangen te worden door de fabrikant, de reparatiedienst of een soortgelijk bevoegde persoon, om zo gevaren te voorkomen. TRAINING a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat. b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker. c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn. d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen. VOORBEREIDING a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt. b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden; c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren; d) Wees voorzichtig wanneer u werkt met machines met meerdere bladen, omdat de rotatie van één blad, de rotatie van de andere bladen kan veroorzaken. BEDIENING a) Maai alleen overdag of in goed kunstlicht. b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras. c) Zorg er op hellingen altijd voor dat u stevig staat. d) Loop, ren niet; e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer; f) Wees extra voorzichtig wanneer u op hellingen van richting verandert. g) Maai niet op zeer steile hellingen. h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.

i) Stop de messen wanneer de maaier

gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd. j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn. k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen. l) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst. m) Plaats uw handen of voeten niet in de buurt7170

Grasmaaier NL van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening. n) Het apparaat niet optillen of dragen terwijl de motor is ingeschakeld; o) Haal de stekker uit het stopcontact - Voordat u de machine controleert, schoonmaakt of eraan werkt; - Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig; - Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren); ONDERhOUD EN OPSLAG a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden; b) Controleer de grasbak regelmatig op slijtage of achteruitgang; c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid; d) Wees voorzicht tijdens het aanpassen van de machine om te voorkomen dat uw vingers tussen bewegende bladen en vaste onderdelen van de machine verkneld raken. wAARSChUwING: - Gebruik de grasmaaier niet als de kabel beschadigd of versleten is. - Sluit geen beschadigde kabel aan en raak een beschadigde kabel niet aan voordat de stekker uit het stopcontact is genomen. Een beschadigde kabel kan contact met spanningvoerende delen veroorzaken. - Raak de messen pas aan als de stekker uit het stopcontact is genomen en de messen volledig stilstaan. - Houd verlengsnoeren uit de buurt van de messen. De messen kunnen de kabel beschadigen en contact met spanningvoerende onderdelen veroorzaken. - Verbreek de verbinding met de netvoeding (neem de stekker uit het stopcontact) - Als u de machine onbeheerd laat , - Voordat u een blokkade verwijdert, - Voordat u de machine controleert, schoonmaakt of eraan werkt , - Als u in aanraking bent gekomen met een vreemd voorwerp, - Als de machine abnormaal trilt. - Lees de instructies nauwkeurig door om de machine veilig te kunnen bediienen; - Aanbevelingen: - Sluit de machine aan op een stopcontact dat beveiligd is met een aardlekschakelaar (RCD) met een aanspreekstroom van hoogstens 30mA.7372 Grasmaaier NL

SyMBOLEN GEBRUIK VOLGENS BESTEMMING Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). MONTAGE bELANGRIJK! Voordat u de grasmaaier monteren, controleert de accessoires volgens bovenstaande gegevens, controleert u of de accessoires zijn afgerond.

1) Verwijder de schroeven (X 2) aan beide

zijden van de klep. (Zie A1)

2) Stop het onderste deel van de handgreep

(8) in de openingen op de voorziene klep. (Zie A2)

3) Maak deze vast met de bijgeleverde

4) Bevestig het bovenste deel van de

handgreep (6) met de bouten en vergrendel de nokhendel (7) op het onderste deel van de handgreep (9). (Zie A3)

5) Maak de twee vergrendelingen van

de nokhendel vast. Controleer of de handgreep VOLLEDIG is vastgemaakt. De druk van de nokhendel kan worden geregeld door de vergrendeling van de nokhendel (7) rechtsom/linksom af te stellen. zET hEm NIET TE VAST. (Zie. A4) OPmERKING: Zorg dat de bouten volledig in de handgrepen zitten voordat u het handgreepknoppen bevestigt.

6) Bevestig de bijgeleverde kabelclips (2)

aan het bovenste en onderste deel van de handgreep. Stop de kabel in de clips en zorg dat er voldoende speling is op de kabel. (Zie A5)

2. mONTAGE VAN DE GRASzAK

Monteer de handgreep van de grasbak op de bovenkant van de bak zoals weergegeven in F ig B1-B4. Stap 1. Duw kort op de voorkant van de handgreep. (Zie B2) Stap 2. Duw deze vervolgens naar voor. (Zie B2) Stap 3. Duw omlaag op de achterkant van de handgreep. (Zie B2) Stap 4. Klik vervolgens de plastic clips over het metalen frame. (Zie B3) Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt. Houd omstanders op afstand. De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt. Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht of als de kabel beschadigd is. Houd de aansluitkabel uit de buurt van de snijmessen. Dubbele isolatie. Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.7372

Grasmaaier NL WAARSCHUWING: Plaats de handgreep niet in omgekeerde richting. Monteer de handgreep zoals getoond in Zie B1.

1) Zet de maaier uit, wacht tot het mes

stilstaat en verwijder de veiligheidssleutel.

2) Til de veiligheidsklep op, houd hem vast

en zorg ervoor dat het insteekdeel voor grasbemesting verwijderd is.

3) Pak de graszak op met het handvat en zet

de graszak op de onderste haken (a) van het dek van de maaier (Zie. C2).

4) Laat de veiligheidskap los zodat de graszak

op zijn plaats blijft. Controleer of de graszak stevig bevestigd is (Zie. C3). OPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.

4. VERWIJDEREN/LEEGMAKEN

Houd de graszak vast, til de veiligheidsflap (9) op en monteer de grasbak (4). WAARSCHUWING: Controleer altijd of de veiligheidsflap de uitwerpopening goed kan afsluiten voor u het apparaat gebruikt. Til de veiligheidsflap (9) nooit op wanneer de grasmaaier wordt gebruikt zonder dat de graszak is gemonteerd. BEDIENING

1. STARTEN EN STOPPEN (Zie D, E)

STARTEN Steek de stekker in het stopcontact en schakel het apparaat in. De schakelkast is uitgerust met een vergrendelknop om per ongeluk opstarten te voorkomen. Druk met één hand de veiligheidsknop (5) in en knijp met de andere hand de schakelhendel (1) richting het handvat, en laat daarna de veiligheidsknop los. De machine is nu opgestart. Wacht tot hij op volle snelheid draait voordat u het gras gaat maaien. STOPPEN Laat de schakelhendel los.

Om het maaien te vergemakkelijken, is het het beste om dicht bij de stroomtoevoer te beginnen met maaien en van de stroomtoevoer af te werken. Maai het gazon in een rechte hoek van de stroomtoevoer en plaats het elektriciteitssnoer aan de kant die reeds gemaaid is. OPMERKING: de motor is beschermd door een veiligheidsstop die wordt geactiveerd wanneer het blad geblokkeerd raakt of wanneer de motor overbelast is. Wanneer dit zich voordoet, trekt u de stekker uit het stopcontract. Ontgrendel de hendel van de schakelaar, verwijder elke obstructie en start de machine opnieuw op. Als de maaier opnieuw gras maait, kunt u de snijhoogte verhogen of de belasting van de motor verminderen. WAARSCHUWING! Zorg er bij het maaien voor dat de motor niet te zwaar draait in moeilijke omstandigheden. Wanneer de motor te zwaar draait, zakt de snelheid van de motor en hoort u dat het motorgeluid anders klinkt. Wanneer dit gebeurt, dient u te stoppen met maaien, de schakelhendel los te laten en de maaihoogte te verhogen. Wanneer u dit niet doet, kan dat leiden tot beschadiging van de machine.

3. INDICATOR VULNIVEAU GRASZAK

(Zie F) Om uw onmiddellijk te waarschuwen wanneer de graszak vol is, beschikt de maaier over een indicator op de bovenkant van de zak om de vulstatus aan te geven. Dit ziet er als volgt uit: Lege status: flap zwevend (a) Volle status: flap omlaag (b)

1) Zet de maaier uit, wacht tot het

mes stilstaat en verwijder de veiligheidssleutel.

2) Til de veiligheidskap op en houd hem

3) Schuif het insteekdeel voor grasbemesting

in de uitwerpopening tot het stevig contact maakt met het dek.

4) Laat de veiligheidskap los en zorg ervoor

dat hij stevig dicht is.

5. HET INSTEEKDEEL VOOR

GRASBEMESTING VERWIJDEREN (Zie G) Om het hulpstuk voor de mulch te verwijderen zodat u het gras kunt verzamelen, volgt u de7574 Grasmaaier NL

hieronder vermelde stappen:

1) Zet de maaier uit, wacht tot het

mes stilstaat en verwijder de veiligheidssleutel.

2) Til de veiligheidskap op en houd hem

3) Pak het midden van het insteekdeel, til het

insteekdeel voor grasbemesting op en trek het er volledig uit.

4) De veiligheidskap wordt door een veer op

zijn plaats gehouden. Laat u hem los, dan valt hij vanzelf weer dicht.

6. ACHTERAFVOER (Zie H)

De grasmachine beschikt over een achterafvoer zodat u het gras kunt maaien zonder dat u een opvangbak nodig hebt. Het afval wordt aan via de achterafvoer verwijderd.

7. WERKMODUSSCHAKELAAR (Zie I)

Status1: STILLE modus Selecteer de STILLE modus wanneer u in gewone omstandigheden maait, waarbij ongeveer 20mm gras per keer wordt gemaaid. Status2: Turbomodus Stel de knop in op de Turbomodus wanneer u dicht en hoog gras maait. BELANGRIJK ! De TURBO-functie wordt alleen geactiveerd tijdens het maaien. Selecteert u de stand TURBO of STILLE, dan verandert de snelheid van de motor tijdens het maaien.

8. DE SNIJHOOGTE INSTELLEN (Zie J)

WAARSCHUWING! Stop en laat de schakelaar los, voordat u de hoogte verandert. De messen draaien na het uitschakelen nog even door en een draaiend mes kan letsel veroorzaken. LET OP: Raak de draaiende messen niet aan. De grasmaaier kan worden ingesteld op 6 maaihoogtes tussen 20mm en 70mm. Trek de instelhendel voor de maaihoogte naar buiten en stel de gewenste hoogte in.

9. TIPS VOOR MAAIEN MET

GRASBEMESTING Voor grasbemesting is uw nieuwe grasmaaier ontworpen om het afgesneden gras in kleine stukjes te verdelen en over het grasveld te verspreiden. Onder normale omstandigheden zal het afgesneden gras snel vergaan en door het gras worden opgenomen. Lees onderstaande aanbevelingen om optimale grasbemesting toe te passen.

1) Maai niet als het gras nat is door regen

of dauw. Nat gras vormt klompen die de grasbemesting bemoeilijken en de effectiviteit verminderen. De beste tijd om het gras te maaien is laat in de middag als het gras droog is en het versgemaaide deel niet bloot komt te staan aan direct zonlicht.

2) Voor de beste grasbemesting zet u de

maaihoogte zo dat ongeveer een derde van de lengte van het gras afgemaaid wordt, bij voorkeur niet meer dan 38mm tegelijk. Is het gras erg hoog, dan kan het nodig zijn de maaihoogte te verhogen om minder hard te hoeven duwen en de motor niet te overbelasten. Voor extreme zware grasbemesting is het aan te bevelen eerst bij een hoge instelling te maaien en daarna op nieuw te maaien bij de gewenste hoogte. Anders maakt u smallere sneden en maait u langzaam.

3) Voor de beste prestaties houdt u de

behuizing van de maaier vrij van opgehoopt gras. Zet de maaier af en toe uit en laat het mes volledig tot stilstand komen. Trek daarna de veiligheidssleutel eruit en keer de maaier op zijn kant. U kunt nu met een stok al het opgehoopte gras weghalen. Pas op voor de scherpe kanten van het mes. Maak de maaier vaak schoon in vochtig lentegras en bovendien steeds na ieder gebruik.

4) Bij sommige grassoorten en sommige

omstandigheden kan het nodig zijn dat een deel van het grasveld opnieuw bemest wordt om het gras volledig over het grasveld te verspreiden. Maait u een tweede keer, doe dat dan loodrecht (dwars) op de eerste keer.

VERANDER HET MAAIPATROON NIET

OP ENIGE WIJZE ALS U DAARDOOR

HEUVELAFWAARTS ZOU GAAN.

5) Verander het maaipatroon van week tot

week. Hierdoor voorkomt u dat het gras in de war raakt of korrels vormt.7574

Grasmaaier NL ONDERHOUD WAARSCHUWING: Stop de maaier en verwijder de veiligheidspin voordat u de graszak verwijdert. OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies. ONDERHOUD VAN HET MES (Zie K1, K2) WAARSCHUWING! Monteer niets en verander ook geen instellingen wanneer de grasmaaier is aangesloten op de stroomtoevoer. Zorg er altijd voor dat de schakelaar op uit staat en dat de stekker niet in het stopcontact zit. Behandel het mes altijd voorzichtig; scherpe randen kunnen letsel veroorzaken, gebruik daarom handschoenen. Volg deze stappen om het mes te verwijderen en te vervangen. U heeft tuinhandschoenen (niet bijgeleverd) en een moersleutel nodig om het mes te verwijderen. Houd het mes (14) vast en draai de bout (13) van het mes tegen de klok in los met een moersleutel. Verwijder het mes en plaats een nieuwe aan de bout. Zorg ervoor dat het mes op de juiste manier geplaatst is, zoals getoond in zieuur K1 en draai daarna de bout weer vast. DRAAI HEM NIET TE STEVIG AAN. Vernieuw het metalen mes na 50 uur maaien of twee jaar, afhankelijk van wat er eerder is, ongeacht de staat van het mes. Als er scheurtjes in het mes zitten of het mes beschadigd is, dient u deze te vervangen met een nieuw mes. OPSLAG: (Zie L) Stop de maaier en verwijder de veiligheidssleutel. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen. Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp. Berg de machine op een droge plek op. Plaats geen andere objecten op de machine. Voor een gemakkelijke opslag maakt u de nokhendel van de handgreep los en draait of vouwt u het bovenste deel van de handgreep dicht. U kunt de maaier bij de draaggreep (10) vastnemen. Zorg ervoor dat snoeren niet vastzitten of in de war zitten bij het in- en uitvouwen van de handvatten. Laat de handvatten niet vallen.7776 Grasmaaier NL

PROBLEMEN OPLOSSEN Symptoom Mogelijke oorzaak Oplossing Gazonmaaier loopt niet Netspanning ontbreekt Stopcontact defect Verlengkabel beschadigd Zekering doorgeslagen Gras te lang Motorbeveiliging aangesproken Controleren en inschakelen Gebruik een ander stopcontact Controleer de kabel en vervang deze indien nodig Zekering vervangen Stel een grotere maaihoogte in en kantel de maaier Ontgrendel de hendel van de schakelaar, verwijder elke obstructie en start de machine opnieuw op. Laat de motor afkoelen en stel een grotere maaihoogte in Gazonmaaier loopt met onderbrekingen Verlengkabel beschadigd Interne bekabeling van de machine defect Motorbeveiliging aangesproken Controleer de kabel en vervang deze indien nodig Neem contact op met de klantenservice Ontgrendel de hendel van de schakelaar, verwijder elke obstructie en start de machine opnieuw op. Laat de motor afkoelen en stel een grotere maaihoogte in Machine maait onregelmatig of motor loopt moeilijk Maaihoogte te laag Messen bot Onderzijde van de machine te sterk verstopt Mes omgekeerd gemonteerd Verstel de maaihoogte (zie „Maaihoogte instellen”) Mes vervangen (zie „Messen instellen”) Machine reinigen (zie „Na het maaien. Machine opbergen”) Mes goed monteren (zie „Messen instellen”) Het snijmes draait na het inschakelen van de machine niet Mes wordt gehinderd door gras Moer of schroef van mes los Verwijder het gras Moer of schroef van mes vastdraaien Sterke trillingen of geluiden Moer of schroef van mes los Mes beschadigd Moer of schroef van mes vastdraaien Mes vervangen7776

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. EC CONfORMITEI TVERKLARING Wij, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Verklaren dat het product Beschrijving WORX Grasmaaier Type WG707E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaaier) Functie Gras maaien Overeenkomt met de volgende richtlijnen, Richtlijn Machines EG 2006/42/EG Laagspanningsrichtlijn EG 2006/95/EG Richtlijn Elektronische Compatibiliteit EG 2004/108/EG Geluidsemissie in het milieu door materieel voor gebruik buitenshuis 2000/14/EG gewijzigd door2005/88/EG - Procedure beoordeling conformiteit volgens: Annex VI - Niveau gemeten geluidsvermogen 90.9dB(A) Turbomodus 80.3dB(A) STILLE modus - Opgegeven, gegarandeerde niveau geluidsvermogen 93dB(A) - De betrokken aangemelde instantie: Naam: Intertek Testing & Certification Ltd Adres: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Standaards in overeenstemming met, EN 60335-1 EN 60335-2-77
