Tuotetyyppi	Johdollinen sähköruohonleikkuri
Merkki	Worx
Malli	WG711E
Nimellisjännite	220-240 V ~ 50/60 Hz
Tyhjäkäyntinopeus	3500 min⁻¹
Leikkuuleveys	40 cm
Leikkuukorkeus	20-70 mm
Leikkuukorkeuden asetukset	6
Keräyssäiliön tilavuus	50 L
Koneen paino	18,3 kg
Äänenpainetaso	83 dB(A)
Äänitehotaso	96 dB(A)
Mitattu tärinäarvo	5,0 m/s²
Terän tyyppi	Pyörivä metalliterä
Silppuustoiminto (mulching)	Kyllä (ilman säiliötä, luukku kiinni)
Taitettava kahva	Kyllä, säilytystä varten
Säiliön täyttöilmaisin	Katseluikkuna
Mukana tulevat lisävarusteet	Säiliö, avain, kaapelikoukku, kaapelikiinnike, kahvan nuppi
Suojausluokka	II (kaksoiseristys)
Suositeltava jatkojohdon pituus	≤ 10 m, poikkipinta ≥ 1,0 mm²

Usein kysytyt kysymykset - WG711E WORX

Kuinka koota Worx WG711E -ruohonleikkuri?

Kiinnitä alakahvan tuki runkoon ja ruuvaa alakahva kiinni. Asenna yläkahva ja kiristä ruuvit. Kiinnitä kaapeli kaapelikiinnikkeillä. Kokoa keräyssäiliö yhdistämällä kaksi puoliskoa ja kiinnittämällä kahva. Nosta lopuksi turvaläppä ja aseta säiliö paikalleen.

Kuinka säätää leikkuukorkeutta?

Odota ennen säätöä, että terä on pysähtynyt kokonaan. Paina ulompaa säätövipua (6) nostaen tai laskien leikkuria haluttuun korkeuteen. 6 asetusta ovat 20 mm (asento 6) - 70 mm (asento 1).

Kuinka käynnistää ja pysäyttää leikkuri?

Kytke jatkojohto ensin leikkuriin ja sitten pistorasiaan. Käynnistystä varten paina turvapainiketta (2) ja pidä se painettuna, työnnä sitten kytkinvipu (1) kahvaan päin. Vapauta turvapainike. Pysäytä vapauttamalla kytkinvipu.

Mitä turvatoimia on noudatettava?

Käytä umpinaisia kenkiä ja pitkiä housuja. Tarkista leikkuualue ja poista kivet tai esineet. Älä koskaan leikkaa paljain jaloin. Pidä lapset ja eläimet etäällä. Irrota leikkuri pistorasiasta ennen huoltoa. Odota terän täydellistä pysähtymistä ennen koskettamista alapuolelle.

Mikä on keräyssäiliön tilavuus ja kuinka se tyhjennetään?

Säiliön tilavuus on 50 L. Tyhjennystä varten nosta turvaläppä (9) ja pidä se ylhäällä, poista säiliö (8). Tyhjennä se ja aseta takaisin nostamalla läppä uudelleen.

Kuinka huoltaa terää?

Irrota leikkuri pistorasiasta ja käytä hanskoja. Avaa pultti (7) kiertämällä vastapäivään jakoavaimella. Vaihda terä, jos se on halkeillut tai 50 leikkuutunnin (tai 2 vuoden) jälkeen. Kiristä uusi pultti tiukasti, mutta älä ylikiristä.

Tekeekö leikkuri silppuusta?

Kyllä. Poista keräyssäiliö ja laske turvaläppä. Leikkuri silppuaa ruohon hienoksi ja laskee sen takaisin nurmikolle. Älä koskaan nosta läppää, kun leikkuri toimii ilman säiliötä.

Mitä lisävarusteita leikkurin mukana tulee?

Pakkaus sisältää: keräyssäiliön, jakoavaimen, kaapelikoukun, kaksi kaapelikiinnikettä ja kahvan nupin. Terä on valmiiksi asennettu.

Kuinka säilyttää leikkuri?

Puhdista leikkuri pehmeällä harjalla (ei vettä). Poista roskat rungon alta. Löysää yläkahvan ruuvia taittaaksesi ohjausaisan. Voit kantaa leikkuria keskimmäisestä ja etukahvasta. Säilytä kuivassa paikassa.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä leikkuri välittömästi ja irrota se pistorasiasta. Tarkista, ettei terä ole vaurioitunut tai epätasapainossa. Tarkasta terän pultit ja kiristä tarvittaessa. Vaihda terä, jos se on kulunut tai halkeillut.

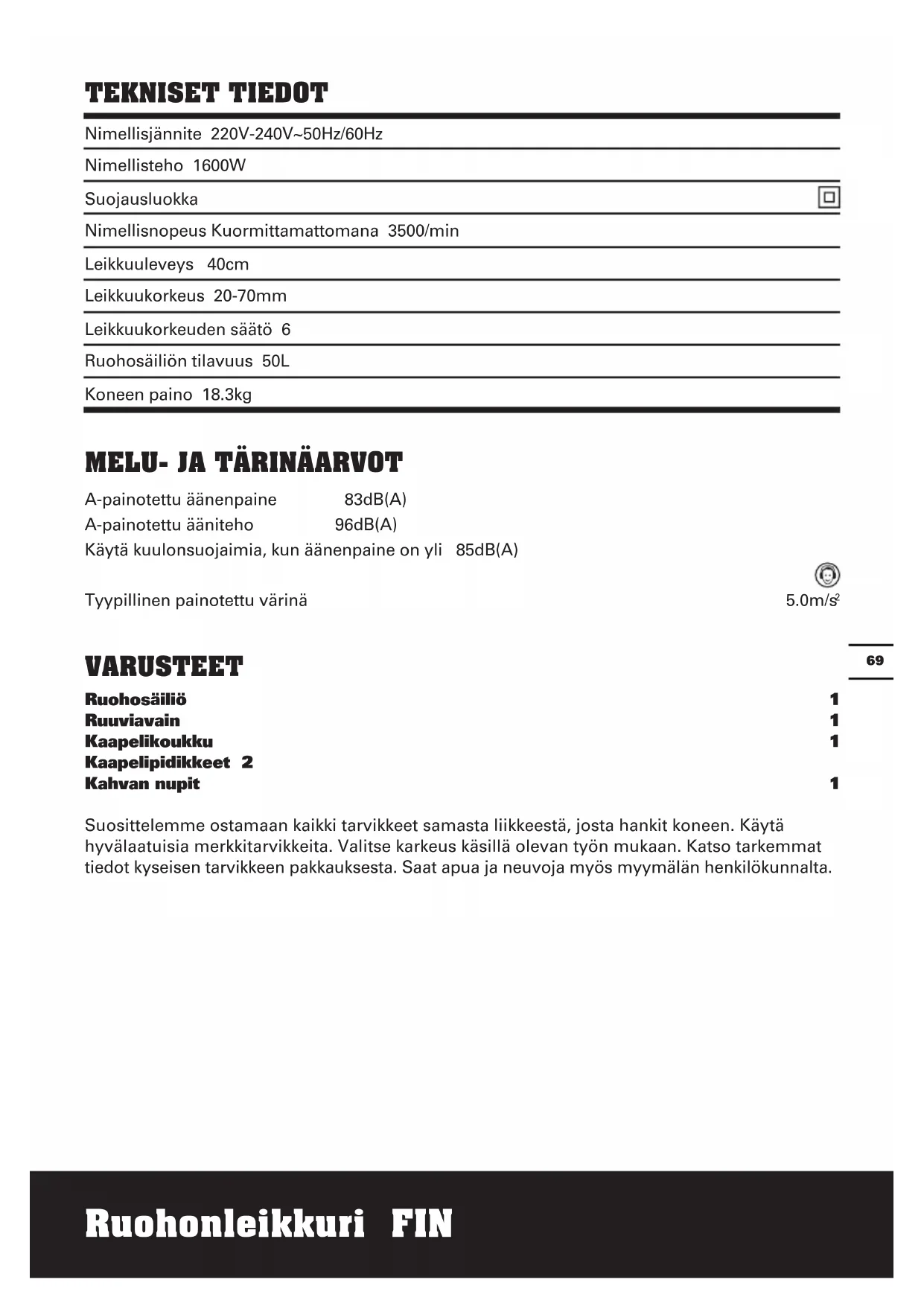

KÄYTTÖOHJE WG711E WORX

Leikkuukorkeus 20-70mm

Leikkuukorkeuden säätö 6

Ruohosäiliön tilavuus 50L

Koneen paino 18.3kg

MELU- JA TÄRINÄARVOT

A-painotettu äänenpaine 83dB(A)

A-painotettu ääniteho 96dB(A)

Käytä kuulonsuojaimia, kun äänenpaine on yli 85dB(A)

Tyypillinen painotettu värinä

5.0m/s²

VARUSTEET

Ruohosäiliö 1

Ruuviavain 1

Kaapelikoukku 1

Kaapelipidikkeet 2

Kahvan nupit 1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

TURVALLISUUSOHJEET

VAROITUS! Lue kaikki ohjeet. Alla lueteltujen ohjeiden noudattamatta

jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

SÄILYTÄ OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Tämä ruohonleikkuri voi olla vaarallinen, jos sitä ei käytetä oikein! Tämä ruohonleikkuri voi aiheuttaa vakavan vamman käyttäjälle ja muille, varoitusten ja turvallisuusohjeiden noudattaminen takaa kohtuullisen turvallisuuden ja tehokkuuden käytettäessä tätä ruohonleikkuria.

Käyttäjä on vastuussa tässä käsikirjassa ja ruohonleikkurissa olevien varoitusten ja turvallisuusohjeiden noudattamisesta. Älä koskaan käytä leikkuria, jos ruohosäiliö tai suojukset eivät ole oikein paikoillaan.

HARJOITTELU

1. Lue ohjeet huolellisesti. Tutustu laitteen ohjaimiin ja oikeaan käyttötapaan.
2. Älä koskaan anna lasten tai sellaisten ihmisten, jotka eivät tunne näitä ohjeita, käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
3. Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä, erityisesti lapsia, tai kotieläimiä.
4. Käyttäjä on vastuussa muille ihmisille tai näiden omaisuudelle sattuvista tapaturmista tai vaaroista.

VALMISTELU

1. Käytä tätä ruohonleikkuria vain, kun virtapiirissä on jäännösvirtalaite (RCD), jonka laukaisuvirta on enintään 30mA.
2. Käytä ruohoa leikatessasi aina tukevia kenkiä ja pitkiä housuja.
3. Älä käytä laitetta paljain jaloin tai avonaiset kengät jalassa.
4. Tarkasta alue, jossa laitetta aiotaan käyttää ja poista kaikki kivet, kepit, johdot, luut ja muut vierasesineet.
5. Tarkasta aina silmämääräisesti ennen käyttöä, että terät, teräpultit ja

leikkuukokonaisuus eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyy.

KÄYTTÖ

1. Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalossa.
2. Vältä mahdollisuuksien mukaan laitteen käyttöä märällä nurmella.
3. Asettele aina jalat tukevasti rinteissä.
4. Älä kävele takaperin, kun käytät laitetta, sillä voit kompastua – Kävele, älä koskaan juokse.
5. Leikkaa ruoho rinteistä sivusuunnassa, ei koskaan siirtyen suoraan ylämäkeen tai alamäkeen.
6. Ole erittäin varovainen, kun muutat suuntaa rinteessä.
7. Älä leikkaa ruohoa liian jyrkistä rinteistä.
8. Ole erittäin varovainen, kun peruutat tai vedät laitetta kohti itseäsi.
9. Pysäytä terä(t), jos laite täytyy kallistaa siirtoa varten, kun kuljet muiden pintojen kuin nurmen yli, ja kun siirrät laitteen käsiteltävälle alueelle ja pois sieltä.
10. Älä koskaan käytä laitetta, jos suojukset ovat vialliset tai jos suojalaitteet, esim. deflektorit ja/tai ruohosiepparit, eivät ole paikoillaan.
11. Käynnistä moottori ohjeiden mukaisesti ja pitäen jalat kaukana teristä.
12. Älä käynnistä laitetta käynnistäessäsi moottoria, paitsi jos laitetta on kallistettava käynnistystä varten. Tässä tapauksessa älä kallista sitä enempää kuin on ehdottoman välttämätöntä ja kallista vain sitä osaa, joka on kaukana käyttäjästä. Varmista aina, että molemmat kädet ovat käyttöasennossa ennen laitteen laskemista takaisin maahan.
13. Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle. Pyörivätelaisten leikkurien tapauksessa pysy aina kaukana poistoaukosta.
14. Älä koskaan nosta tai kanna laitetta, kun moottori on käynnissä.
15. Irrota pistoke pistorasiasta:
    -- Aina kun lähdet pois koneen luota;
    -- Ennen tukkeuman poistoa;
    -- Ennen laitteen tarkastamista,

puhdistamista tai huoltamista;

-- Törmättyäsi vierasesineeseen.

Tarkasta onko laite vaurioitunut ja korjaa tarvittaessa;

-- Jos laite alkaa täristä epänormaalisti (tarkasta välittömästi).

KUNNOSSAPITO JA SÄILYTYS

1. Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi että laite on turvallisessa käyttökunnossa.
2. Tarkasta ruohosieppari usein kulumisen tai rappeutumisen varalta.
3. Vaihda kuluneet tai vaurioituneet osat turvallisuussyistä.
4. Älä yritä korjata konetta tai päästä käsiksi sisäosiin. Käänny valtuutetun huoltokeskuksen puoleen.
5. Käytä vain tälle laitteelle tarkoitettua vaihtoterää, -teräpulttia, välikappaletta ja juoksupyörää.
6. Ole varovainen ruohonleikkurin säätämisen aikana, jotta sormet eivät jää liikkuvien terien ja koneen kiinteiden osien väliin.
7. Jos käytät jatkojohtoa, varmista että se on tarkoitettu ulkokäyttöön ja siinä on kyseinen merkintä. Jatkojohdon suositeltu koko on vähintään 1,0 mm2 ja pituus enintään 10 metriä.
8. Kaikkien sähkökoneiden tulee olla oikein eristettyjä ja mahdollisen jatkojohdon tulee olla oranssi, jotta se erottuu taustasta puutarhassa.
9. Kun käytät käsin ohjattavaa sähkökonetta, aseta kaapeli olkapäällesi, mikä auttaa ehkäisemään sen katkaisemista.

HUOMIO: Sähköverkon huonon tilan takia voi esiintyä lyhytkestoisia jännitteen alenemisia, kun LAITETTA käynnistetään. Tämä voi vaikuttaa muihin laitteisiin (esim. lamppu voi vilkkua). Jos sähköverkon impedanssi on Zmax=0.38+0.24J0HM, tällaisia häiriöitä ei ole odettavissa. (Ota tarvittaessa yhteys paikalliseen sähköyhtiöön ja kysy lisätietoja).

SYMBOLIEN KUVAUS

Varoitus.

Lue käyttöohje huolellisesti ja varmista että ymmärrät mitä kaikki ohjaimet tekevät.

Pidä ruohonleikkuri aina maassa, kun leikkaat. Ruohonleikkurin kallistaminen tai nostaminen voi aiheuttaa kivien lentämisen ulos.

Pidä sivulliset loitolla. Älä leikkaa ruohoa, jos leikattavalla alueella on ihmisiä, erityisesti lapsia, tai kotieläimiä.

Varo ettet leikkaa varpaita tai käsiä. Älä työnnä käsiä tai jalkoja pyörivän terän lähelle.

Katkaise virta! Irrota pistoke pistorasiasta ennen säätämistä, puhdistamista tai jos kaapeli on sotkeutunut tai vaurioitunut. Pidä kaapeli kaukana terästä.

Terän pyöriminen jatkuu, kun koneesta on katkaistu virta. Odota että kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosketat niitä.

Älä leikkaa ruohoa sateella äläkä jätä ruohonleikkuria ulos sateella.

KOKOAMINEN

TÄRKEÄÄ! Ennen kuin kokoat ruohonleikkurit, tarkasta yllä olevien tietojen avulla että sinulla on kaikki varusteet.

ALEMMAN KAHVAN KIINNITTÄMINEN (Katso A, B, C, D)

Ruohonleikkurin pitäisi nyt näyttää samalta kuin kuvassa A. Kiinnitä alemman kahvan kiinnittimet (17) kanteen kuten kuvassa B ja suuntaa kahva kuten kuvassa C. Varmista, että ne ovat oikeilla paikoillaan, ennen kuin lisäät alemman kahvan nupit, ja kiristä myötäpäivään. (Katso D) Nosta ylempi kahva asentoon kuten kuvassa E. Suuntaa kahva ja kiristä kahvan nuppi myötäpäivään. Tarkasta, että ylempi ja alempi kahva ovat tukevasti kiinnitetty. Varmista, että kaapelit eivät jää jumiin, kun alempaa kahvaa taitetaan tai avataan.

HUOMAA: Varmista että toimitettuja kaapelipidikkeitä (14)(katso E) käytetään kaapelin kiinnittämiseen Alempaan

kahvaan (15).(Katso B) Kiinnitä kaapelipidikkeet ja varmista että kaapeli on tarpeeksi löysällä.

RUOHOSÄILIÖN KAHVAN KOKOAMINEN (Katso F.1)

Liitä ensin ruohosäiliön kahva (10) säiliön yläosaan käyttäen neljää toimitettua ruuvia. ÄLÄ KIRISTÄ RUUVEJA LIIKAA.

RUOHOSÄILIÖN KOKOAMINEN (Katso F.2 ja G)

Seuraavaksi napsauta ruohosäiliön ylä- ja alapuolikas yhteen työntämällä kaikki "pikakiinnittimet" yhteen reunojen ympäri; aloita takaosasta ja etene kohti etuosaa.

RUOHOSÄILIÖ ASENNUS

Nosta varoläppää (9) ja työnnä ruohosäiliö sisään (8). (Katso H)

Kun ruohosäiliö alkaa täyttyä, ruoho näkyy selvästi tarkastusikkunan läpi (18) (katso I) Kun ikkuna on täynnä, on aika tyhjentää ruohosäiliö..

POISTAMINEN/TYHJENTÄMINEN

Nosta varoläppää (9) ja pidä sitä ylhäällä. Poista ruohosäiliö (8)

KATTAMISOMINAISUUS

Kun kerätään muuta ainesta kuin ruohoa, ruohonleikkuria voidaan käyttää ilman ruohosäiliötä (8), varoläppä (9) alasennossa.

VAROITUS: Tarkasta aina ennen käyttöä, että varoläppä voi sulkea poistoaukon tiiviisti. Älä koskaan nosta varoläppää (9), kun ruohonleikkuria käytetään ilman ruohosäiliötä.

KÄYTTÖ

KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN (katso J)

KÄYNNISTÄMINEN,

Liitä jatkojohdon naarasliitin saparojohtoon (katso J). Liitä pistoke sähköverkkoon ja kytke päälle.

Kytkinkotelo on varustettu lukituspainikkeella tahattoman käynnistyksen ehkäisemiseksi.

Paina ja pidä turvapainiketta (2) yhdellä kädellä, purista toisella kädellä vaihdevipua (1) kohti kahvaa ja vapauta turvalukituspainike.

Kone on nyt käynnissä, odota kunnes laite on saavuttanut täyden nopeuden ennen ruohon leikkaamista.

Pidä vaihdevipua molemmilla käsillä, jotta kone pysyy käynnissä.

PYSÄYTTÄMINEN

Vapauta vaihdevipu (1).

LEIKKUUKORKEUDEN SÄÄTÄMINEN (Katso K)

VAROITUS: Odota että ruohonleikkuri pysähtyy kokonaan ennen leikkurin korkeuden säätämistä.

Ruohonleikkurin terät jatkavat pyörimistä sen jälkeen, kun kone on sammutettu, ja pyörivä terä voi aiheuttaa vamman.

Odota kunnes kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosket niihin.

Ennen ensimmäistä ruohonleikkuuta säädä ruohonleikkurin leikkuukorkeus haluamaasi asentoon. Ruohonleikkuri voidaan asettaa

johonkin kuudesta leikkuukorkeudesta, joiden leikkuukorkeus on välillä 20 mm - 70 mm. Säädä leikkuukorkeus näin: paina leikkuukorkeuden säätövipua (6) ulospäin ja nosta tai laske ruohonleikkuria samalla, kunnes tarvittava korkeus on valittu.

Asento Leikkuukorkeus
6 20mm
5 28.7mm
4 39.3mm
3 50mm
2 60.4mm
1 70mm

RUOHONLEIKKUU

Leikkuumukavuuden kannalta voi olla parasta aloittaa ruohonleikkuu läheltä virtalähdettä ja liikkua poispäin virtalähteestä. Leikkaa ruoho suorassa kulmassa virtalähteeseen nähden ja aseta virtajohto sille puolelle, josta on jo leikattu.

VAROITUS: Älä anna moottorin ponnistella ruohonleikkuun aikana, isesti raskaissa olosuhteissa.

Kun moottori ponnistelee, sen nopeus laskee ja sen käyntiääni muuttuu. Kun näin käy, lopeta ruohonleikkuu, vapauta vaihdevipu ja nosta leikkuukorkeutta. Muuten kone voi vaurioitua.

HUOLTO

Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

TERÄN KUNNOSSAPITO (Katso L)

Älä koskaan tee mitään kokoamista tai säätöä, kun ruohonleikkuriin on kytketty virta. Varmista aina, että virtapainike on off-asennossa (pois päältä) ja että virtapistoke on irrotettu virtalähteestä. Käsittele kahvaa aina varoen – terävät reunat voivat aiheuttaa vammoja. Käytä suojakäsineitä.

Noudata näitä menettelytapoja kun poistat ja vaihdat terän. Tarvitset terän poistamiseen puutarhakäsineet (ei kuulu toimitukseen) ja mutteriavaimen (ei kuulu toimitukseen). Pidä terää (13) ja avaa teräpultti (7) vastapäivään käyttäen mutteriavainta. Poista terä ja kiinnitä uusi terä teräpulttiin. Varmista, että terä on oikealla paikallaan, kuten kuvassa L, ja kiristä sitten pultti. ÄLÄ KIRISTÄ LIIKAA.

Vaihda metalliterä uuteen 50 tunnin leikkuun tai 2 vuoden välein, riippuen siitä kumpi on aiemmin – terän kunnosta riippumatta.

Jos terässä on säröjä tai se on vaurioitunut, vaihda se uuteen.

SÄILYTYS

Pyöritä ylemmän kahvan nuppia, niin alempi työntövarsi vapautuu.

Puhdista koneen ulkopuoli huolellisesti pehmeällä harjalla ja liinalla. Älä käytä vettä, liuottimia tai kiillotusaineita.

Poista kaikki ruoho ja jätteet, erityisesti ilmanvaihtoaukoista.

Käännä kone kyljelleen ja puhdista teräalue. Jos teräalueelle on paakkuuntunut leikattua ruohoa, poista se puisella tai muovisella välineellä.

Säilytä konetta kuivassa paikassa. Älä aseta muita esineitä koneen päälle.

Pyöritä ylemmän kahvan nuppia (4) niin kahvan nivel vapautuu ja voit taittaa kahvan. Voit kantaa ruohonleikkuria keskikantokahvasta (11) ja etukantokahvasta (12).(Katso M.1 ,M.2)

Voit helpottaa säilytystä löysäämällä siipimutterit ja taittamalla kahvat.

Varmista että kaapelit eivät jää jumiin tai sotkuun, kun taitat tai avaat yläkahvoja. Älä pudota kahvoja.

YMPÄRISTÖN SUOJELU

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja

kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSV AKUUTUS

Me,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Vakuutamme täten, että tuote

Selostus WORX Ruohonleikkuri

Tyyppi WG711E

Täyttää seuraavien direktiivien määräykset:

EU:n konedirektiivi 98/37/EC

EU:n pienjännitedirektiivi 2006/95/EC

EU:n direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

Ulkona käytettävien laitteiden ympäristömeludirektiivi

2000/14/EY ja sen lisäys 2005/88/EY

- Yhdenmukaisuuden arviointi perusteilla: Liite VI

- Mitattu äänenvoimakkuuden taso 93 dB

- Ilmoitettu taattu äänenvoimakkuuden taso 96 dB

- Asiaankuuluva viranomainen

Yhdenmukaisuusstandardit:

EN 60335-1

EN 60335-2-77

EN 55014-1

EN 55014-2

EN 61000-3-3

EN 61000-3-2

ISO 11094

EN ISO 3744

EN 836

EN 50366

Jaiky Zhou

2008/01/09

Jacky Zhou

POSITEC Laatupäällikkö

1. bRyTERHåNDTaK
2. SIKKERHETSKNaPP
3. ∅VRE HåNDTaK
4. ∅VRE HåNDTaKSKNOTT
5. MOTORDEKSEL
6. SPaK FOR H∅yDEREGuLERING
7. KNIVbOLT (SE L)
8. GRESSOPPSaMLER
9. SIKKERHETSKLaFF
10. HåNDTaK FOR GRESSOPPSaMLER
11. MIDTRE bæREHåNDTaK
12. FRONT bæREHåNDTaK
13. KNIV (SE L)
14. KabELKLEMMER (SE E)
15. NEDRE HåNDTaK (SE b)
16. NEDRE HåNDTaKSKNOTT (SE D)
17. NEDRE HåNDTaKSbRaKETT (SE b)
18. KONTROLL-VINDu (SE I)

TEKNISKE DATA

Merkespenning 220V-240V\~50Hz/60Hz

Merkeytelse 1600W

Beskyttelsesklasse

Nominell Tomgangshastighet 3500/min

Skjærediameter 40cm

Klippehøyde 20-70mm

Klippedybdejustering 6
