Produkttype	Elektrisk ledningsbunden plæneklipper
Mærke	Worx
Model	WG711E
Nominel spænding	220-240 V ~ 50/60 Hz
Tomgangsomdrejningstal	3500 min⁻¹
Klippebredde	40 cm
Klippehøjde	20-70 mm
Antal klippepositioner	6
Kapacitet for opsamlingskurv	50 L
Maskinvægt	18,3 kg
Lydtryksniveau	83 dB(A)
Lydeffektniveau	96 dB(A)
Målt vibrationsværdi	5,0 m/s²
Klingetype	Roterende metalklinge
Mulching-funktion	Ja (uden kurv, lukket klap)
Foldbart håndtag	Ja, til opbevaring
Kurvfyldningsindikator	Vindue
Medfølgende tilbehør	Kurv, nøgle, kabelkrog, kabelbinder, håndtagsknap
Beskyttelsesklasse	II (dobbelt isolering)
Anbefalet forlængerledningslængde	≤ 10 m, tværsnit ≥ 1,0 mm²

Ofte stillede spørgsmål - WG711E WORX

Hvordan samles Worx WG711E plæneklipperen?

Fastgør det nederste håndtagsbeslag til chassis, skru derefter det nederste håndtag på. Monter det øverste håndtag og spænd skruerne. Brug kabelbinderne til at fastgøre kablet. Saml opsamlingskurven ved at sætte de to halvdele sammen og fastgør håndtaget. Til sidst løft sikkerhedsklappen og indsæt kurven.

Hvordan justeres klippehøjden?

Før enhver justering, vent til klingen er helt stoppet. Tryk på den ydre justeringskontakt (6) mens du løfter eller sænker plæneklipperen for at opnå den ønskede højde. De 6 positioner spænder fra 20 mm (position 6) til 70 mm (position 1).

Hvordan startes og stoppes plæneklipperen?

Tilslut først forlængerledningen til plæneklipperen og derefter til stikkontakten. For at starte, tryk på sikkerhedsknappen (2) og hold den nede, tryk derefter afbryderhåndtaget (1) mod håndtaget. Slip sikkerhedsknappen. For at stoppe, slip afbryderhåndtaget.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Brug lukkede sko og lange bukser. Inspicér klippeområdet for at fjerne sten eller genstande. Klipp aldrig barfodet. Hold børn og dyr på afstand. Tag stikket ud af plæneklipperen før vedligeholdelse. Vent til klingen er helt stoppet, før du rører underdelen.

Hvad er kapaciteten af opsamlingskurven, og hvordan tømmes den?

Kurven har en kapacitet på 50 L. For at tømme den, løft sikkerhedsklappen (9) og hold den, fjern derefter kurven (8). Tøm den og sæt den tilbage ved at løfte klappen igen.

Hvordan vedligeholdes klingen?

Tag stikket ud af plæneklipperen og brug handsker. Brug en nøgle til at skrue bolten (7) mod uret. Udskift klingen, hvis den er revnet, eller efter 50 timers klipning (eller 2 år). Spænd den nye bolt godt fast, men ikke for meget.

Kan plæneklipperen mulche?

Ja. Fjern opsamlingskurven og sænk sikkerhedsklappen. Plæneklipperen findeler så græsset fint og lægger det tilbage på plænen. Løft aldrig klappen, når plæneklipperen kører uden kurv.

Hvilke tilbehør følger med plæneklipperen?

Kassen indeholder: opsamlingskurven, en nøgle, en kabelkrog, to kabelbindere og en håndtagsknap. Klingen er allerede monteret.

Hvordan opbevares plæneklipperen?

Rengør plæneklipperen med en blød børste (ikke vand). Fjern affald under chassiset. Løsn skruen på det øverste håndtag for at folde styret. Du kan bære plæneklipperen i de midterste og forreste håndtag. Opbevar den et tørt sted.

Hvad gør jeg, hvis plæneklipperen vibrerer unormalt?

Stop straks plæneklipperen og tag stikket ud. Kontroller, at klingen ikke er beskadiget eller ubalanceret. Efterse klingeboltene og spænd dem om nødvendigt. Udskift klingen, hvis den er slidt eller revnet.

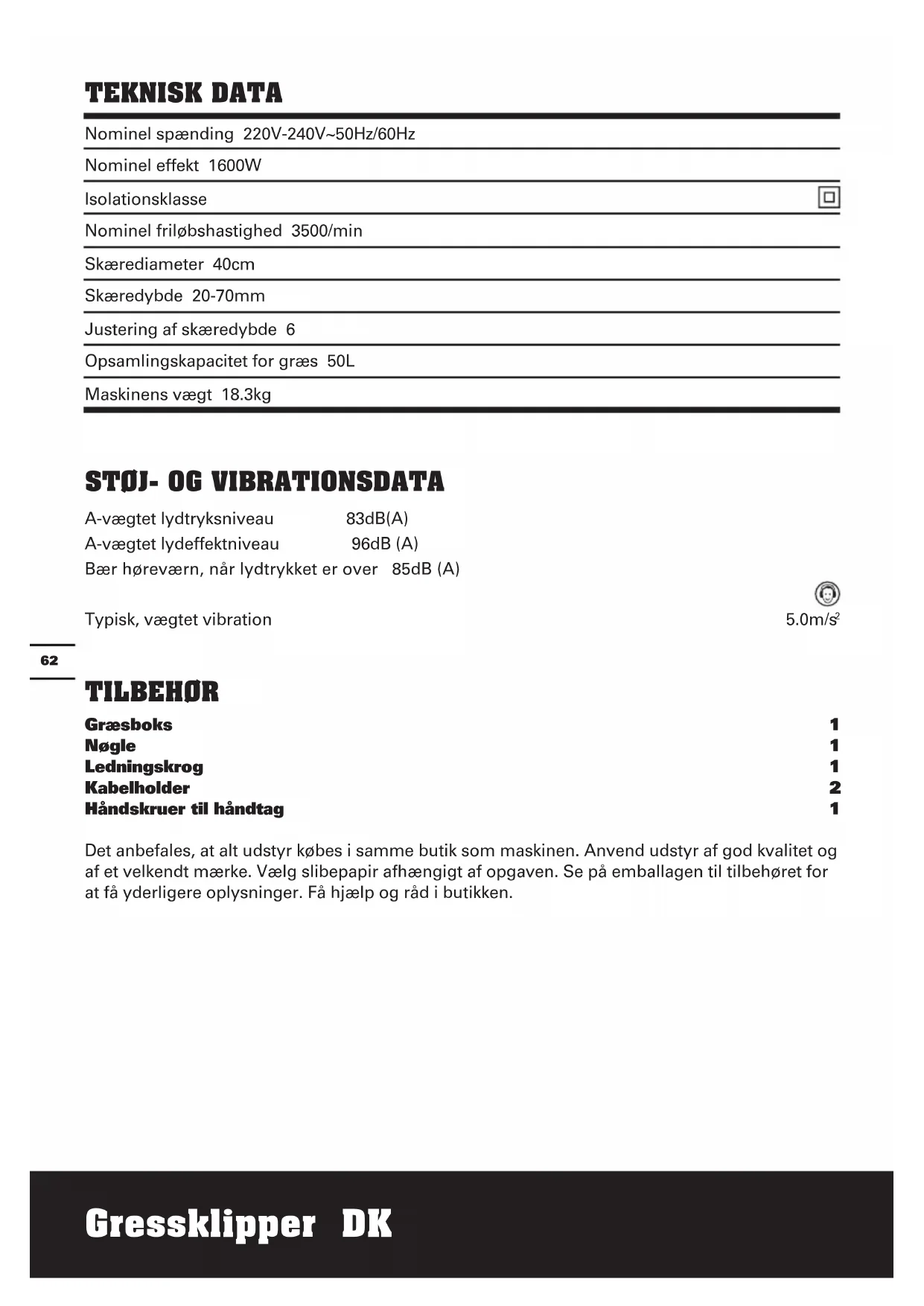

BRUGSANVISNING WG711E WORX

Nominel friløbshastighed 3500/min

Skærediameter 40cm

Skæredybde 20-70mm

Justering af skæredybde 6

Opsamlingskapacitet for græs 50L

Maskinens vægt 18.3kg

STÖJ- OG VIBRATIONSDATA

A-vægtet lydtryksniveau 83dB(A)

A-vægtet lydeffektniveau 96dB (A)

Typisk, vægtet vibration

5.0m/s²

TILBEHÖR

Græsboks 1

Nøgle 1

Ledningskrog 1

Kabelholder 2

Håndskruer til håndtag 1

Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

SIKKERHEDSINSTRUKTIONER

ADVARSEL! Læs alle instruktioner. Hvis du ikke følger alle de

instruktioner der er angivet nedenfor, kan det resultere i elektrisk stød, brand og/eller alvorlige ulykker.

GEM INSTRUKTIONERNE TIL FREMTIDIG BRUG

Hvis plæneklipperen ikke bruge som foreskrevet, kan den være farlig! Denne plæneklipper kan forårsage alvorlige kvæstelser på brugeren og andre personer, advarsels- og sikkerhedsinstruktionerne skal følges, for at sikre passende sikkerhed og effektivitet ved brug af plæneklipperen. Operatøren er ansvarlig for at følge de advarsels- og sikkerhedsinstruktioner der er angivet i denne manual og på plæneklipperen. Brug aldrig plæneklipperen med mindre græsboksen, eller skærmene er placeret korrekt.

TRÆNING

1. Læs instruktionerne omhyggeligt. Lær kontrollerne at kende og den korrekte brug af apparatet.
2. Lad aldrig børn, eller folk der ikke er bekendt med instruktionerne, bruge maskinen. Lokale regulativer kan sætte begrænsninger på alderen af operatøren.
3. Slå aldrig græs, mens mennesker, specielt børn, eller kæledyr er i nærheden.
4. Operatøren, eller brugeren er ansvarlig for ulykker eller fare, der opstår på andre mennesker eller deres ejendom.

FORBEREDELSE

1. Brug kun denne plæneklipper, når der er installeret et Residual Current Device (RCD) med en trigger strøm på ikke mere end 30mA i kredsløbet.
2. Når der slås græs skal du altid bære solidt fodtøj og lange bukser.
3. Brug ikke apparatet när du er barfodet eller bærer åbne sandaler.
4. Gennemfør en grundig inspektion af det område, hvor maskinen skal anvendes og fjern alle sten, pinde, tråd, ben, og andre

fremmedlegemer.

1. Før brug skal du altid udføre en visuel inspektion for at se om bladene, bladboltene og skæreenheden ikke er slidt eller beskadiget. Udskift slidte eller beskadigede blade og bolte i sæt, for at bevare balancen.

DRIFT

1. Slå kun græs i dagslys eller i god kunstigt lys.
2. Undgå at bruge plæneklipperen i vådt græs, hvis det er muligt.
3. Hold altid dit fodfæste på hældninger.
4. Gå ikke baglæns mens du burger dit produkt, du kan falde – Gå, løb aldrig.
5. Slå på tværs af hældninger, aldrig op og ned.
6. Udvis ekstrem forsigtighed, når du ændrer retning på hældninger.
7. Slå ikke på ekstreme hældninger.
8. Udvis ekstrem forsigtighed når du bakker eller trækker plæneklipperen i mod dig.
9. Stop blade(ne) hvis plæneklipperen skal hældes for transport når du kører over andre overflader end græs, og når du transporterer plæneklipperen til og fra det område der skal slås.
10. Brug aldrig plæneklipperen med defekte sikkerhedsskærme, eller uden sikkerhedsanordninger, for eksempel, deflektorer og/eller græsfangere på plads.
11. Tænd for motoren i overensstemmelse med instruktionerne og med fødderne så langt væk fra blade(ne) som muligt.
12. Hæld ikke plæneklipperen, når du tænder for motoren, undtagen hvis plæneklipperen skal hældes for start. I dette tilfælde, må den ikke hældes mere end absolut nødvendigt og løft kun den del som vender væk fra operatøren. Forvis dig altid om at begge hænder er i driftsposition før du lader plæneklipperen gå tilbage mod jorden.
13. Put aldrig dine hænder eller fødder under de bevægelige dele. For rotorplæneklippere, skal du altid holde dig fra udkastningsåbningen.
14. Saml aldrig plæneklipperen op eller bær den, mens motoren kører.
15. Fjern stikket fra lysnettet när:
    -- Når du forlader maskinen;
    -- Før du fjerner en blokering;

-- Før kontrol, rengøring og før der arbejdes på maskinen;
-- Efter at du har ramt et fremmedlegeme. Inspicer plæneklipperen for skader og udfør denødvendige reparationer;
-- Hvis plæneklipperen begynder at vibrere unormalt (kontroller øjeblikkelig).

VEDLIGEHOLDELSE OG OPBEVARING

1. Hold alle møtrikker, bolte, og skuer spændte, for at sikre at plæneklipperen er i sikker arbejdstilstand.
2. Kontroller græsopsamleren regelmæssigt for slid eller ældning.
3. Udskift slidte eller beskadigede dele for en sikkerheds skyld.
4. Prøv ikke på at reparere maskinen eller at få adgang til de interne dele. Brug kun et autoriseret service værksted.
5. Brug kun reservedelsblade, bladbolt, afstandsringe og impellere der er specificeret for dette produkt.
6. Vær forsigtig unde justering af plæneklipperen, for at forhindre at fingrene bliver klemt fast mellem bladene og de faste dele på maskinen.
7. Hvis der anvendes en forlængerledning, skal du forvisse dig om, at den er beregnet til udendørs brug og er mærket som sådan. Den anbefalede tykkelse på forlængerledningen, må ikke være tyndere end 1,0mm2 og en maksimal længde på 10 meter.
8. Alle elektriske værktøj skal være passende isoleret og forlængerkablet skal være orange, sådan at det er iøjnefaldende, når det ligger I haven
9. Når der bruges et håndkontrolleret elektrisk værktøj, fødes kablet over din skulder, dette vil forhindre at du skærer det over.

BEMÆRK: På grund af dårlig kapacitet på LYSNETTET, kan der optræde et kortvarigt spændingsfald når du starter MASKINEN. Dette kan forårsage påvirkning af andet udstyr (fx en lampe der blinker). Hvis LYSNETTETS-IMPEDANS Zmaks=0.38+0.24JOHM, er sådanne forstyrrelse ikke sandsynlige. (I tilfælde af behov, kan du kontakte dit lokale elselskab for yderligere information).

SYMBOLBESKRIVELSE

Advarsel.

Læs brugervejledningen omhyggelig og forvis dig om, at du forstår alle kontrolgrebene og hvad de gør.

Hold altid plæneklipperen på jorden, när du slår græs. Hældning eller løft af plæneklipperen kan forårsage at sten bliver udkastet.

Holds tilskuere væk. Slå ikke græs, mens der findes mennesker, specielt børn eller kæledyr på området.

Vær opmærksom på skader på fødder og hænder. Sæt ikke hænder eller fødder tæt på de roterende blade.

Sluk! Fjern stikket fra lysnettet før der udføres justering, rengøring, eller hvis kablet bliver fanget, eller beskadiget. Hold kablet væk fra bladet.

Bladet fortsætter med at rotere efter at maskinen er slukket. Vent indtil alle maskinens komponenter er standset fuldstændigt før du berører dem.

Slå ikke græs i regnvejr, eller efterlad plæneklipperen udendørs i regnvejr.

SAMLING

VIGTIGT! Før du samler plæneklipperen, kontroller at

tilbehøret ifølge ovenstående information er fuldstændig.

MONTER DET NEDERSTE HÄNDTAG. (Se A, B, C, D)

Plæneklipperen skal nu se ud som fig. A. Monter bøjlen til det nederste håndtag (17) til dækket, som vist på fig. B og opret håndtaget, som på fig. C. Forvis dig om, at det er placeret ordentligt, før du indsætter håndskruerne til det nederste håndtag. (Se D) Løft det øverste håndtag i position, som vist på E, opret håndtag og spænd håndtagets hjul med uret. Kontroller at det øverste og nederste håndtag er fastspændt. Forvis dig om at kablet ikke kommer i klemme, når du folder/udfolder det nederste håndtag.

BEMÆRK: Forvis dig om at kabelklemmen (14) (Se E) der medfølger, bruges til at fastgøre kablet til det nederste håndtag (15).(Se B) Monter kabelklemmen og forvis dig om, at det er tilstrækkelig slækt.

SAMLING AF GRÅESBOKSENS HÅNDTAG (Se F.1)

Først monteres græsboksens håndtag (10) til boksens top ved brug af de medfølgende skruer.

OVERSPÆND IKKE SKRUERNE.

SAMLING AF GRÅESBOKSENS (Se F.2 og G)

Derefter, snap den øverste og nederste halvdele af græsboksen sammen, ved at skubbe alle "snap fits" sammen rundt om kanterne; start bagfra og arbejd mod fronten.

GRÅESBOKS MONTERING

Løft sikkerhedsflappen (9) og indsæt græsboksen (8). (Se H)

Efterhånden som græsboksen fyldes op, kan græsset ses tydelig gennem inspektionsvinduet (18)(Se I)

Når vinduet er fyldt, er det på tide at tømme græsboksen.

FJERNELSE/T∅MNING

Løft sikkerhedsflappen (9) og hold den op. Fjern græsboksen (8)

KOMPOSTERING

For opsamling af andet end græs, kan plæneklipperen anvendes uden græsboksen (8) i position, med sikkerhedsflappen (9) i nede position.

ADVARSEL: Kontroller altid at sikkerhedsflappen kan lukke udkastningsåbningen fuldstændig før brug. Løft aldrig flappen (9) op, när plæneklipperen bliver brugt uden, at græsboksen er monteret.

DRIFT

START OG STOP (Se J) START,

Forbind hun stikket på forlængerkablet til ledningsstykket (Se J). Forbind stikket til lysnettet og skub kontakten til ON.

Kontrolboksen er forsynet med en låseknap for at forhindre start ved et uheld.

Tryk på og hold sikkerhedsknappen nede, med den ene hånd (2), mens du trykker håndtaget (1) mod håndtaget, og udløs sikkerhedsknappens låseknap. Maskinen er nu startet, vent indtil produktet har opnået fuld hastighed, før du begynder at skære græs.

Derefter BRUGES begge hænder til at holde kontrolhåndtaget for at holde den kørende.

STOP

Udløs kontrolhåndtaget (1).

JUSTER SKÆREDYBDEN (Se K)

ADVARSEL: Før du skæredybden, vent indtil maskinen er standset fuldstændigt. Plæneklipperens blade forsætter med at rotere, efter at maskinen er slukket og et roterende blad kan forårsage kvæstelser. Vent indtil alle maskinens komponenter er stoppet fuldstændigt, før du berører dem.

Før du begynder at slå første gang, skal

plæneklipperen indstilles til en af seks skæredybder, med en skærehøjde på mellem 20 mm og 70 mm. For at justere skæredybden tryk højdeindstillingen på håndtag (6) ud efter, og løft eller skub plæneklipperen, indtil den ønskede højde nås.

Position Skæredybde
6 20mm
5 28.7mm
4 39.3mm
3 50mm
2 60.4mm
1 70mm

SLÅNING

For bekvem slåning, kan det være bedst at starte slåningen på et punkt tæt ved strømforsyningen og derefter arbejde dig væk fra strømforsyningen. Slå græsset i en ret vinkel fra strømforsyningen og placer effektkablet til den side, der allerede er blevet slået.

ADVARSEL: Når du slår, må du ikke lade motoren blive overbelastet, specielt ikke under tunge forhold. Når motoren arbejder vil hastigheden på motoren falde og du vil høre en ændring i motorens lyd, när dette sker stop slåningen, udløs kontakthåndtaget og forøg skæredybden. Hvis du ikke gør dette, kan det beskadige maskinen.

VEDLIGEHOLDELSE

Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen.

Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvalificeret fagmand for at undgå, at der opstår farlige situationer.

VEDLIGEHOLDELSE AF BLADET (Se L)

Udfør aldrig nogen samleoperationer eller justeringer med effektkablet forbundet til plæneklipperen. Forvis dig altid om at effektknappen står i fra position og at effektstikket er frakoblet fra elforsyningen. Behandl altid bladet med forsigtighed – de skarpe kanter kan forårsage kvæstelser, så brug handsker.

Følg disse procedurer for at fjerne eller udskifte bladet. Du har brug for havehandsker (medfølger ikke) og en spændenøgle (medfølger ikke) for at fjerne bladet. Hold bladet (13) og løsn bladbolten (7) mod uret, ved brug af spændenøglen.

Fjern bladet og monter en ny på bladbolten. Forvis dig om at bladet er sikkert placeret som vist på Fig. L, og spænd derefter bolten fast. OVERSPÆND IKKE.

Udskift metalbladet efter 50 timers slåning eller 2 år, hvilket kommer først, uanset kondition.

Hvis bladet er revnet eller beskadiget udskift det med et nyt.

OPBEVARING

Roter håndskruen på det øverste håndtag, for at udløse den nederste vinkelbøjle.

Rengør ydersiden af maskinen fuldstændig, ved brug af en blød børste eller klud. Brug ikke vand, opløsningsmidler eller polermidler. Fjern alt græs og affald, specielt fra ventilationsåbningerne. Hæld maskinen til den ene side og rengør området omkring bladene. Hvis græsrester er komprimeret i bladområdet, fjernes de med et træ- eller plastikredskab.

Opbevar maskinen på et tørt sted. Placer ikke andre objekter på toppen af maskinen.

Roter det øverste håndtag (4) for at udløse håndtagssamlingen, derefter kan det foldes sammen. Du kan bære plæneklipperen ved at løfte i det midterste bærehåndtag (11) og det forreste bærehåndtag (12).(Se M.1 ,M.2)

Forvis dig om at kablet ikke kommer i klemme, eller bliver fanget, när du folder eller udfolder top håndtaget. Tab ikke håndtaget.

MILJÖBESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÆRING

Vi,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Erklærer herved, at produktet

Beskrivelse WORX Gressklipper

Type WG711E

Er i overensstemmelse med følgende direktiver:

EU Maskindirektiv 98/37/EF

EU Lavspændingsdirektiv 2006/95/EF

EU Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF

"Støjemmision i Miljøet fra Maskiner til Udendørs Brug" direktiv

2000/14/EC ændret ved 2005/88/EC

- Konformitetstestprocedure pr. Annex VI

- Målt niveau for lydeffekt 93 dB

- Deklareret garanteret niveau for lydeffekt

96 dB

- Afprøvningsorgan involveret

Bruk hørselsvern när lydtrykket er over 85dB (A)

skader og reparer om nødvendig

-- Om maskinen begynner å riste unormalt (sjekk med en gang).

VIKTIG! Før du monterer

Hvis kniven er sprukket eller skadet må den skiftes ut med en ny.

LAGRING

Sjekk at ledningene ikke er kommet i klemme eller er floket sammen när du folder det øvre håndtaket sammen/ut. Ikke slipp håndtakene i bakken.

MILJÖVERNTILTAK

Beskrivelse WORX Plæneklipper

Type WG711E

Samsvarer med følgende direktiver,

Maskindirektivet 98/37/EC

Lavspenningsdirektivet 2006/95/EC

EMC-direktivet 2004/108/EC
