Produkttype	Elektrisk gressklipper med ledning
Merke	Worx
Modell	WG711E
Nominell spenning	220-240 V ~ 50/60 Hz
Tomgangshastighet	3500 min⁻¹
Klippebredde	40 cm
Klippehøyde	20-70 mm
Antall klippeposisjoner	6
Oppsamlerkapasitet	50 L
Maskinvekt	18,3 kg
Lydtrykknivå	83 dB(A)
Lydeffektnivå	96 dB(A)
Målt vibrasjonsverdi	5,0 m/s²
Knivtype	Roterende metallblad
Mulching-funksjon	Ja (uten oppsamler, lukket klaff)
Sammenleggbart håndtak	Ja, for oppbevaring
Indikator for full oppsamler	Inspeksjonsvindu
Medfølgende tilbehør	Oppsamler, nøkkel, kabelkrok, kabelbinder, håndtaksknapp
Beskyttelsesklasse	II (dobbelt isolert)
Anbefalt skjøteledningslengde	≤ 10 m, tverrsnitt ≥ 1,0 mm²

Ofte stilte spørsmål - WG711E WORX

Hvordan montere gressklipperen Worx WG711E?

Fest det nedre håndtaksfestet til dekket, skru deretter fast nedre håndtak. Monter øvre håndtak og stram skruene. Bruk kabelbinderne til å feste kabelen. Monter oppsamleren ved å sette sammen de to halvdelene og feste håndtaket. Til slutt løft sikkerhetsklaffen og sett inn oppsamleren.

Hvordan justere klippehøyden?

Før justering, vent til kniven har stoppet helt. Trykk på den utvendige justeringskontrollen (6) mens du løfter eller senker klipperen for å oppnå ønsket høyde. De 6 posisjonene går fra 20 mm (posisjon 6) til 70 mm (posisjon 1).

Hvordan starte og stoppe klipperen?

Koble først skjøteledningen til klipperen, deretter til stikkontakten. For å starte, trykk på sikkerhetsknappen (2) og hold den inne, skyv deretter bryterspaken (1) mot håndtaket. Slipp sikkerhetsknappen. For å stoppe, slipp bryterspaken.

Hvilke sikkerhetstiltak bør følges?

Bruk lukkede sko og lange bukser. Inspiser klippeområdet for å fjerne steiner eller gjenstander. Klipp aldri barfot. Hold barn og dyr på avstand. Koble klipperen fra strøm før vedlikehold. Vent til kniven har stoppet helt før du berører undersiden.

Hva er kapasiteten til oppsamleren og hvordan tømmer jeg den?

Oppsamleren har en kapasitet på 50 L. For å tømme den, løft sikkerhetsklaffen (9) og hold den, trekk deretter ut oppsamleren (8). Tøm den og sett den på plass igjen ved å løfte klaffen på nytt.

Hvordan vedlikeholde kniven?

Koble klipperen fra strøm og bruk hansker. Bruk en nøkkel for å skru ut bolten (7) mot klokken. Bytt kniven hvis den er sprukket eller etter 50 timers klipping (eller 2 år). Fest den nye bolten godt uten å stramme for hardt.

Har klipperen mulching-funksjon?

Ja. Fjern oppsamleren og senk sikkerhetsklaffen. Klipperen klipper da gresset fint og legger det tilbake på plenen. Løft aldri klaffen når klipperen er i bruk uten oppsamler.

Hvilket tilbehør følger med klipperen?

Esken inneholder: oppsamler, en nøkkel, en kabelkrok, to kabelbinder og en håndtaksknapp. Kniven er allerede montert.

Hvordan oppbevare klipperen?

Rengjør klipperen med en myk børste (ikke vann). Fjern rusk under dekket. Løsne skruen på øvre håndtak for å brette håndtaket. Du kan bære klipperen i midt- og fremre håndtak. Oppbevar den på et tørt sted.

Hva gjør jeg hvis klipperen vibrerer unormalt?

Stopp klipperen umiddelbart og koble den fra strøm. Kontroller at kniven ikke er skadet eller ubalansert. Inspiser knivboltene og stram dem om nødvendig. Bytt kniven hvis den er slitt eller sprukket.

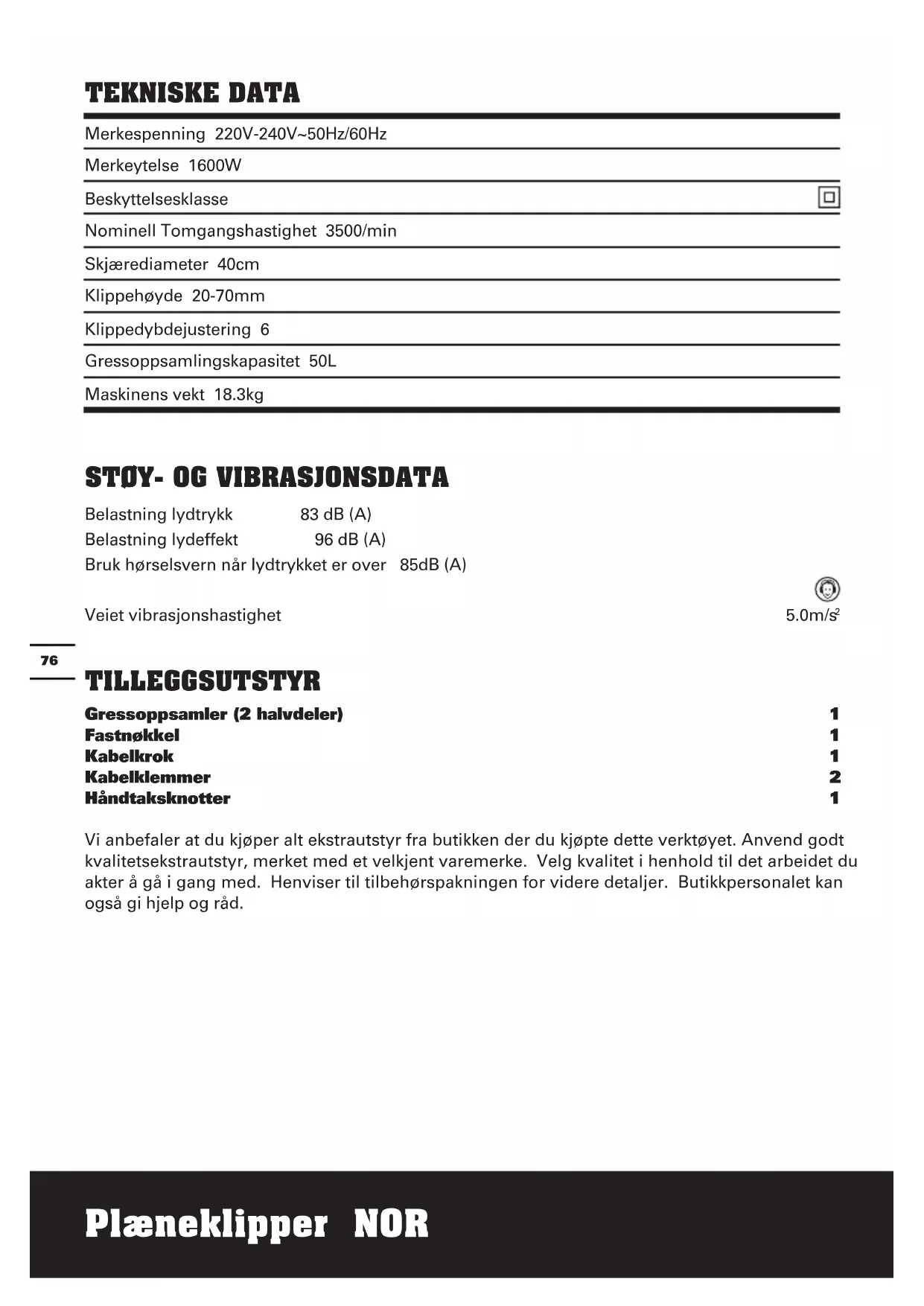

BRUKSANVISNING WG711E WORX

Bær høreværn, når lydtrykket er over 85dB (A)

For lettere opbevaring, løsnes vingemøtrikkerne og håndtaget foldes sammen.

Gressoppsamlingskapasitet 50L

Maskinens vekt 18.3kg

STÖY- OG VIBRASJONSDATA

Belastning lydtrykk 83 dB (A)

Belastning lydeffekt 96 dB (A)

Veiet vibrasjonshastighet

5.0m/s²

TILLEGGSUTSTYR

Gressoppsamler (2 halvdeler) 1

Fastnøkkel 1

Kabelkrok 1

Kabelklemmer 2

Händtaksknotter 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

SIKKERHETSINSTRUKSER

ADVARSEL! Les alle instruksjoner. Unnlater du å følge alle

anvisninger nedenfor kan det føre til elektrisk støt, brann og/eller alvorlige skader.

OPPBEVAR DISSE INSTRUKSJONER TIL SENERE BRUK

Hvis ikke brukt på riktig måte kan denne gressklipperen være farlig! Gressklipperen kan forårsake alvorlige skader på brukeren og andre. Advarsels- og sikkerhetsinstruksjonene må følges for å sikre tilfredsstillende sikkerhet og effektivitet ved å bruke gressklipperen. Brukeren er ansvarlig for å følge advarsels- og sikkerhetsinstruksjonene i denne bruksanvisningen og på gressklipperen. Bruk aldri klipperen uten at gressoppsamleren eller beskyttelsesvernet er riktig anbrakt.

OPPLÆRING

1. Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen.
2. La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder.
3. Ikke bruk klipperen när spesielt barn eller husdyr er i nærheten.
4. Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

FORBEREDELSER

1. Bruk denne gressklipperen kun när en 30mA-jordfeilbryter (RCD) finnes i strømkretsen.
2. Ha på skikkelig skotøy og langbukser under klippingen.
3. Ikke bruk maskinen när du er barbent eller har på deg åpne sandaler.
4. Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer.
5. Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller skadet.

Bytt slitte eller skadede kniver og bolter i par for å beholde balansen.

DRIFT

1. Klipp kun i dagslys eller ved god kunstig belysning.
2. Unngå om mulig å bruke maskinen i våt gress.
3. Pass alltid på at du står støtt i skråninger.
4. Ikke gå baklengs mens maskinen er på, du kan snuble. - Gå, løp aldri.
5. Klipp på tvers av skråningen, aldri opp eller ned.
6. Vær ekstra forsiktig når du endrer retning i skråninger.
7. Ikke bruk klipperen i meget bratte skråninger.
8. Vær ekstra forsiktig når du kjører i revers, eller når du trekker maskinen mot deg.
9. Stans kviven(e) hvis maskinen må stilles på skrå for transportering eller när du skal over et annet dekke enn gress, og när maskinen transporteres til eller fra området som skal klippes.
10. Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler.
11. Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e).
12. Ikke still maskinen på skrå när du slår på motoren, untatt när maksinen må stilles litt på skrå for å starte. I dette tilfellet bør den ikke stilles mer på skrå enn absolutt nødvendig, og løft bare opp den delen som er lengst borte fra brukeren. Sørg for at begge hender er i driftsposisjon för maskinen kommer tilbake på bakken.
13. Hold hender og føtter unna roterende deler. Ved rotasjonsgressklippere bør man alltid holde seg unna utkasteråpningen.
14. Løft aldri opp eller bær klipperen mens motoren går.
15. Ta støpselet ut av stikkontakten:
    -- Når du går fra maskinen
    -- Før du fjerner en blokkering
    -- Når du skal sjekke, rengjøre eller arbeide på maskinen
    -- Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på

1. Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand.
2. Sjekk gressoppsamleren regelmessig for slitasje og skader.
3. Slitte eller skadede deler skal byttes ut for sikkerhets skyld.
4. Ikke forsøk å reparere maskinen eller gå inn i maskinens interne deler. Bruk kun autoriserte servicesentre.
5. Bruk kun kniver, knivbolter, spacere og impellere som er oppgitt for dette produktet.
6. Vær forsiktig når du justerer gressklipperen, så du ikke får fingrene mellom de bevegelige knivene og faste deler av maskinen.
7. Hvis du bruker en skjøteledning må du passe på at den er merket for utendørs bruk. Anbefalt type skjøteleding er ikke lettere enn 1,0 mm ^2 og er maksimalt på 10 meters lengde.
8. Alle elektriske verktøy bør være isolert og skjøteledningen bør være oransjefarget slik at den er synlig i hagen
9. Når du bruker et manuellstyrt elektrisk verktøy bør du ha ledningen på skulderen slik at du unngår å kutte gjennom den.

OBS: Hvis strømnettet ikke er i god stand kan korte spenningsfall oppstå når du starter maskinen. Dette kan påvirke annet utstyr (for eks. en lampe som blinker). Hvis nettimpedansen Zmax=0,38+0,24JOHM, forventes ikke slike forstyrrelser. (Hvis du trenger det kan du kontakte din lokale strømleverandør for nærmere informasjon).

SYMBOLBESKRIVELSE

Advarsel

Les bruksanvisningen nøye og sørg for at du forstår kontrollene og hva de gjør.

Vær forsiktig så ikke tær eller hender kuttes av. Hold hender og føtter unna den roterende kniven.

Slå av! Ta ut støpselet av stikkontakten før du justerer, renser eller hvis kabelen har floket seg sammen er er skadet. Hold kabelen unna kniven.

Kniven fortsetter å rotere etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du rører dem.

Unngå å klippe gresset i regn eller la gressklipperen stå ute mens det regner.

MONTERING

gressklipperen bør du kontrollere at utstyret er tilstede i forhold til ovennevnte informasjon.

MONTERING AV DET NEDRE HÅNDTAKET. (Se A, B, C, D)

Klipperen bør se ut som i fig A. Fest de nedre håndtaksbrakettene (17) til skroget som i fig. B og juster håndtaket som i fig. C. Kontroller at de er satt fast skikkelig før du setter inn nedre håndtaksknottene og strammer til mot klokken.(Se D) Løft det øvre håndtaket i posisjon som vist i fig. E. juster håndtaket og stram til håndtaket med klokken. Kontroller at de øvre og nedre håndtakene sitter godt fast. Sjekk at kabelene ikke kommer i klem når du folder sammen/ut det nedre håndtaket.

MERK: Sjekk at kabelklemmene (14)(Se E), som medfølger, brukes til å feste kabelen til det nedre håndtaket (15).(Se B) Fest kabelklemmene og sjekk at det er nok slark i kabelen.

MONTERING AV GRESSOPPSAMLER-HÄNDTAKET (Se F.1)

Koble først gressoppsamlerhåndtaket (10) til bokstoppen med de fire medfølgende skruene.

IKKE STRAM TIL SKRUENE FOR MYE.

MONTERING AV GRESSOPPSAMLER (Se F.2 og G)

Press sammen topp og nedre del av gressoppsamlerhalvdelene ved å trykke alle "tappene og sporene" sammen rund kantene. Start bakfra og arbeid deg frem mot forsiden.

GRESSOPPSAMLER MONTERING

Løft opp sikkerhetsklaffen (9) og sett in gressoppsamleren (8).(Se H)

Etterhvert som gressoppsamleren fylles kan gresset sees gjennom kontrollvinduet (18) (Se I)

Når vinduet er fullt er det på tide å tømme gressoppsamleren.

FJERNING/T∅MMING

Løft opp sikkerhetsklaffen (9) og hold den oppe. Fjern gressoppsamleren (8)

JORDEKKINGSFUNSKJON

Når det ikke er nødvendig å samle sammen gresset, kan gressklipperen brukes uten gressoppsamler (8) med sikkerhetsklaffen (9) nede.

ADVARSEL: Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen.

Løft aldri opp sikkerhetsklaffen (9)

når gressklipperen brukes uten at gressoppsamleren er montert.

DRIFT

START OG STOPP (Se J) START

Koble skjøteledningens hunnkontakt til tikoblingsledningen (Se J). Sett støpselet i stikkontakten og slå PÅ.

Bryterboksen har en låseknapp for å unngå starting ved et uhell.

Trykk med en hånd på sikkerhetsknappen (2) og press med den andre hånden bryterhåndtaket (1) mot håndtaket, og slipp sikkerhetsknappen. Maskinen er nå på, vent til den har kommet opp i full fart før du klipper gresset.

Bruk så begge hendene for å holde bryterhåndtaket slik at maskinen fortsetter å være på.

STOPP

Slipp opp bryterhåndtaket (1).

JUSTERING AV KLIPPEH∅YDE (Se K)

ADVARSEL: Før justering av klippehøyde bør du vente til klipperen er stanset helt.

Skjæreknivene fortsetter å gå rundt etter at maskinen er slått av og den roterende kniven kan forårsake skader.

Vent til samtlige av maskinens deler har stoppet helt før du rører dem.

Før du begynner å klippe må du justere klipperens klippedybde til ønsket posisjon. Klipperen kan settes i seks

klippehøyder mellom 20 mm og 70 mm. For å justere klippehøyden kan du trykke klippehøydespaken (6) utover, mens du samtidig løfter eller dytter ned klipperen til ønsket høyde.

Posisjon Klippehøyde
6 20mm
5 28,7mm
4 39,3mm
3 50mm
2 60,4mm
1 70mm

KLIPPING

Den greieste måten å klippe på er å begynne klippingen nær stikkontakten og fortsette bortover fra stikkontakten. Klipp plenen i en 90 graders vinkel fra stikkontakten og plasser ledningen på den siden som allerede er klippet.

ADVARSEL: Pass på at du ikke lar motoren jobbe under spesielt tunge forhold. Når motoren arbeider tungt går farten på motoren ned og du hører en endring i motorlyden. Når dette skjer er det bedre å stoppe klippingen, slippe opp bryterhåndtaket og justere klippehøyden opp. Hvis du ikke gjør dette kan det skade maskinen.

VEDLIKEHOLD

Ta ut støpselet fra stikkontakten før du foretar justeringer, service eller vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet. Hvis den medfølgende ledningen er beskadiget må den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for å unngå risiko.

Utfør aldri montering eller justering når klipperen er tilkoblet strømledningen. Kontroller alltid at AV/PÅ-knappen er i AV-posisjon og at støpselet er tatt ut av stikkontakten. Vær alltid forsiktig nå du håndterer kniven - skarpe kanter kan forårsake skader. Bruk hansker. For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel (medfølger ikke) for å fjerne kniven. Hold kniven (13) og skru opp knivbolten (7) mot klokken ved å bruke skrunøkkelen. Fjern kniven og sett knivbolten gjennom en ny kniv. Kontroller at kniven er riktig anbrakt som vist i fig. L, og stram bolten godt til. IKKE STRAM TIL FOR MYE.

Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som kommer først - uansett forfatning.

Roter den øvre håndtaksknotten for å slippe opp den nedre trykknappen.

Rengjør maksinen utvendig med en myk børste og klut. Ikke bruk vann, lesmidler og polermidler. Fjern alt gress og rusk spesielt fra ventilasjonskanalene.

Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast.

Oppbevar maskinen på et tørt sted. Ikke sett andre ting oppå maskinen.

Roter den øvre håndtaksknotten (4) får å slippe opp håndtaksleddet slik at den kan foldes sammen. Du kan bære klipperen ved hjelp av det midtre bærehåndtaket (11) og front-bærehåndtaket (12).(Se M.1, M.2)

For å gjøre oppbevaringen enklere kan du løsne vingemutterne og folde sammen håndtakene.

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler

avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Erklærer at produktet

Lydutslipp i Miljøet av Utstyr for

Utendørs Bruk Direktivet

2000/14/EC revidert ved 2005/88/EC

- Tilpassningsbedømmelse Utført ifølge

Anneks VI

- Erklært Garantert Lydkraftnivå 96 dB

- Den notifiserte gruppen involvert
