Producttype	Elektrische grasmaaier met snoer
Merk	Worx
Model	WG711E
Nominale spanning	220-240 V ~ 50/60 Hz
Toerental onbelast	3500 min⁻¹
Snijbreedte	40 cm
Snijhoogte	20-70 mm
Aantal snijstanden	6
Capaciteit opvangbak	50 L
Gewicht machine	18,3 kg
Geluidsdrukniveau	83 dB(A)
Geluidsvermogensniveau	96 dB(A)
Gemeten trillingswaarde	5,0 m/s²
Type mes	Ronddraaiend metalen mes
Mulchingfunctie	Ja (zonder opvangbak, klep gesloten)
Inklapbare handgreep	Ja, voor opslag
Vulindicator opvangbak	Kijkvenster
Meegeleverde accessoires	Opvangbak, sleutel, kabelhaak, kabelklem, handgreepknop
Beschermingsklasse	II (dubbele isolatie)
Aanbevolen verlengkabellengte	≤ 10 m, doorsnede ≥ 1,0 mm²

Veelgestelde vragen - WG711E WORX

Hoe monteer ik de Worx WG711E grasmaaier?

Bevestig de beugel van de onderste handgreep aan het plateau en schroef vervolgens de onderste handgreep vast. Monteer de bovenste handgreep en draai de schroeven aan. Gebruik de kabelklemmen om de kabel vast te zetten. Monteer de opvangbak door de twee helften in elkaar te klikken en de handgreep te bevestigen. Til ten slotte de veiligheidsklep op en plaats de opvangbak.

Hoe stel ik de snijhoogte in?

Wacht voordat u begint met afstellen tot het mes volledig stilstaat. Druk op de buitenste afstelknop (6) terwijl u de grasmaaier optilt of laat zakken tot de gewenste hoogte. De 6 standen variëren van 20 mm (stand 6) tot 70 mm (stand 1).

Hoe start en stop ik de grasmaaier?

Sluit eerst het verlengsnoer aan op de grasmaaier en vervolgens op het stopcontact. Druk om te starten op de veiligheidsknop (2) en houd deze ingedrukt, duw vervolgens de schakelhendel (1) naar de handgreep. Laat de veiligheidsknop los. Om te stoppen, laat u de schakelhendel los.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Draag gesloten schoenen en een lange broek. Inspecteer het maaigebied en verwijder stenen of voorwerpen. Maai nooit op blote voeten. Houd kinderen en dieren uit de buurt. Koppel de grasmaaier los vóór onderhoud. Wacht tot het mes volledig stilstaat voordat u de onderkant aanraakt.

Wat is de capaciteit van de opvangbak en hoe leeg ik deze?

De opvangbak heeft een capaciteit van 50 L. Til de veiligheidsklep (9) op en houd deze vast, verwijder vervolgens de opvangbak (8). Leeg deze en plaats hem terug door de klep opnieuw op te tillen.

Hoe onderhoud ik het mes?

Koppel de grasmaaier los en draag handschoenen. Gebruik een sleutel om de bout (7) tegen de klok in los te draaien. Vervang het mes als het gebarsten is of na 50 maaiuren (of 2 jaar). Draai de nieuwe bout stevig aan, maar niet te strak.

Kan de grasmaaier mulchen?

Ja. Verwijder de opvangbak en sluit de veiligheidsklep. De grasmaaier maalt het gras fijn en laat het op het gazon vallen. Til nooit de klep op wanneer de grasmaaier zonder opvangbak werkt.

Welke accessoires worden meegeleverd met de grasmaaier?

De doos bevat: de opvangbak, een sleutel, een kabelhaak, twee kabelklemmen en een handgreepknop. Het mes is reeds gemonteerd.

Hoe berg ik de grasmaaier op?

Maak de grasmaaier schoon met een zachte borstel (geen water). Verwijder vuil onder het plateau. Draai de schroef van de bovenste handgreep los om het stuur in te klappen. U kunt de grasmaaier dragen aan de centrale en voorste handgrepen. Berg hem op in een droge ruimte.

Wat moet ik doen als de grasmaaier abnormaal trilt?

Stop de grasmaaier onmiddellijk en koppel hem los. Controleer of het mes beschadigd of uit balans is. Inspecteer de mesbouten en draai ze indien nodig aan. Vervang het mes als het versleten of gebarsten is.

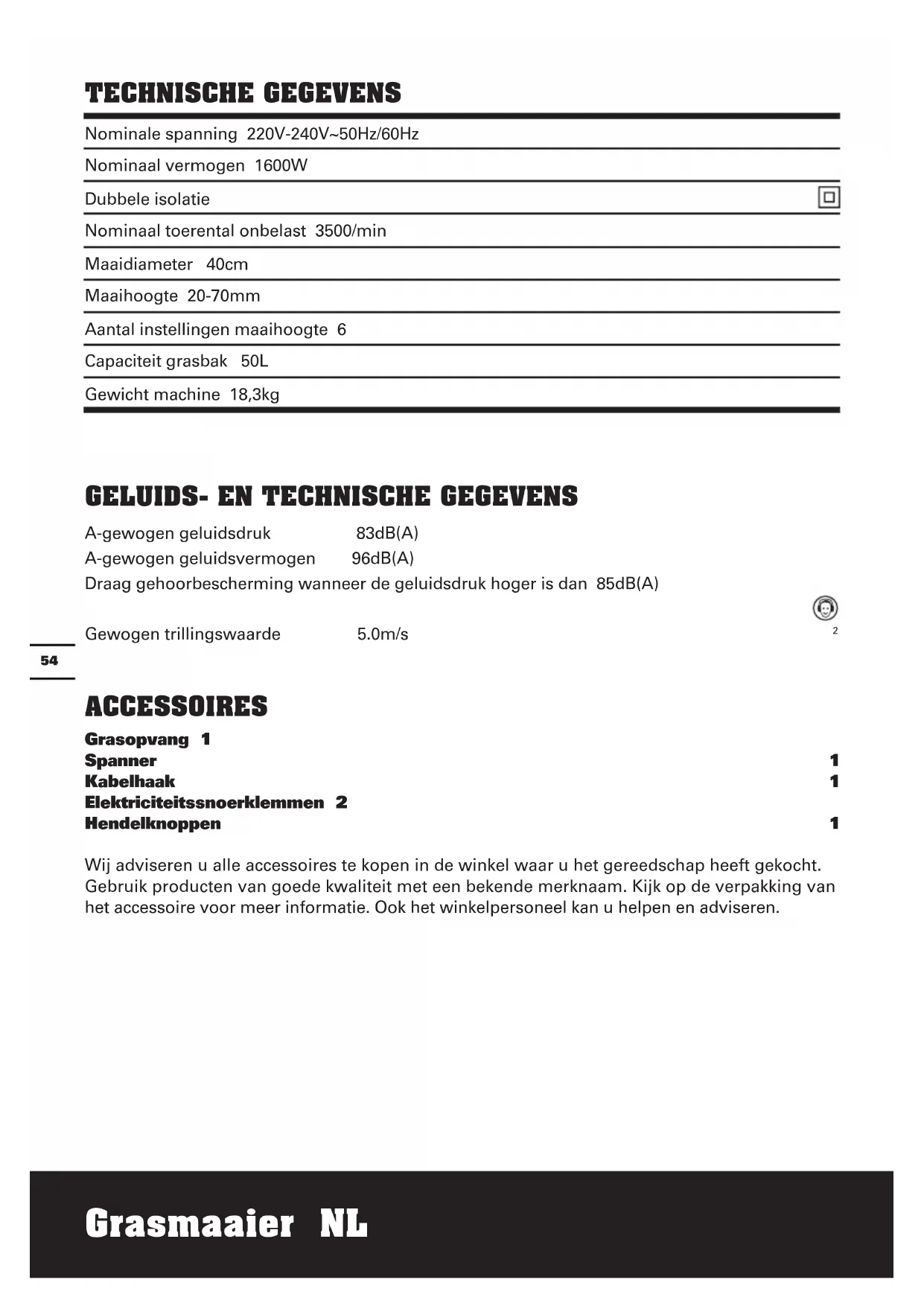

GEBRUIKSAANWIJZING WG711E WORX

Nominaal vermogen 1600W

Dubbele isolatie

Nominaal toerental onbelast 3500/min

Maaidiameter 40cm

Maaihoogte 20-70mm

Aantal instellingen maaihoogte 6

Capaciteit grasbak 50L

Gewicht machine 18,3kg

A-gewogen geluidsdruk 83dB(A)

A-gewogen geluidsvermogen 96dB(A)

Draag gehoorbescherming wanneer de geluidsdruk hoger is dan 85dB(A)

Gewogen trillingswaarde 5.0m/s

2

ACCESSOIRES

Grasopvang 1

Spanner 1

Kabelhaak 1

Elektriciteitssnoerklemmen 2

Hendelknoppen 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

VEILIGHEIDSINSTRUCTIES

instructies. Het niet opvolgen van de hieronder genoemde instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK

Deze grasmaaier kan gevaarlijk zijn wanneer deze niet op de juiste manier wordt gebruikt.

Deze grasmaaier kan ernstig letsel toebrengen aan de gebruiker en aan anderen; de waarschuwing en de veiligheidsinstructies dienen te worden opgevolgd om veiligheid en efficiënt gebruik van de grasmaaier te verzekeren. De gebruiker is verantwoordelijk voor het opvolgen van de waarschuwingen en de veiligheidsinstructies die vermeld staan in deze handleiding en op de grasmaaier. Gebruik de grasmaaier niet wanneer de grasbak of beschermkappen die door de fabrikant bijgeleverd worden niet in de juiste positie staan.

TRAINING

1. Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
2. Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
3. Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
4. De gebruiker is verantwoordelijk voor ongelukken of gevaren aan andere mensen of hun eigendommen.

VOORBEREIDING

1. Gebruik deze grasmaaier alleen wanneer een reststroomapparaat met een uitschakelstroom van niet meer dan 30 mA is aangesloten op het circuit.
2. Draag bij het maaien altijd stevige schoenen en een lange broek.
3. Gebruik dit apparaat niet wanneer u op

blote voeten of op open sandalen/slippers loopt.

1. Controleer het gebied dat gemaaid gaat worden zorgvuldig op stenen, stokken, draden, botten, en andere vreemde objecten en verwijder deze.

2. Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren.

BEDIENING

1. Maai alleen overdag of in goed kunstlicht.
2. Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
3. Zorg er op hellingen altijd voor dat u stevig staat.

4. Loop niet achteruit wanneer u met dit product werkt, u zou kunnen struikelen. Loop wanneer u dit apparaat gebruikt; ren nooit.

5. Op hellingen dient u overdwars te maaien, nooit van boven naar beneden.

6. Wees extra voorzichtig wanneer u op hellingen van richting verandert.

7. Maai niet op zeer steile hellingen.

8. Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.

9. Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.

10. Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.

11. Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.

12. Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst. Zorg er altijd voor dat beide handen

weer in de bedieningspositie staan voordat u het apparaat weer op de grond zet.

1. Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.
2. Het apparaat niet optillen of dragen terwijl de motor is ingeschakeld.
3. Haal de stekker uit het stopcontact:

-- Als u de machine achterlaat;
-- Voordat u een blokkering wilt verwijderen;
-- Voordat u het apparaat controleert, schoonmaakt of eraan werkt.
-- Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig.
-- Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren).

ONDERHOUD EN OPSLAG

1. Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden.
2. Controleer de grasbak regelmatig op slijtage of achteruitgang.
3. Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid.
4. Probeer de machine niet te repareren of de interne onderdelen te bereiken. Maak alleen gebruik van erkende servicecentra.
5. Gebruik alleen messen, bouten voor het mes, afstandhouder en rotorbladen die voor dit product gemaakt zijn.
6. Wees voorzichtig bij het afstellen van de machine en zorg ervoor dat uw vingers niet bekneld raken tussen bewegende messen en vastzittende onderdelen van de machine.
7. Zorg ervoor dat wanneer u een verlengsnoer gebruikt dit snoer geschikt is voor gebruik buitenshuis en dat dit er ook op staatvermeld. De aanbevolen maat voor het verlengsnoer is niet lichter dan 1,0mm2 en is maximaal 10 meter lang.

8. Alle elektrische gereedschappen dienen goed geïsoleerd te zijn en eventuele verlengsnoeren dienen oranje te zijn, zodat deze goed zichtbaar zijn in de tuin.

9. Wanneer u een elektrisch gereedschap gebruikt dat met de hand bediend wordt, dient u het snoer over uw schouder te dragen, zodat u het niet doormidden snijdt.

Let op: Wanneer de stroomtoevoer slecht is, kunnen er korte voltagewisselingen optreden wanneer de machine gestart wordt. Dit kan van invloed zijn op andere apparaten (lampen kunnen bijvoorbeeld gaan knipperen). Wanneer de netimpedantie Zmax=0.38+0.24J ohm is, is het niet waarschijnlijk dat dergelijke storingen optreden. (Indien nodig kunt u contact opnemen met uw stroomleverancier voor verdere informatie.)

BESCHRIJVING SYMBOLEN MONTAGE

Waarschuwing.

Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt.

Houd de grasmaaier altijd op de grond wanneer u deze beweegt. Het optillen of kantelen van de grasmaaier kan ervoor zorgen dat er stenen omhoog geworpen worden.

Houd omstanders op afstand. Maai niet wanneer er zich mensen, met name kinderen, of huisdieren in het maaigebied bevinden.

Pas op dat u geen tenen of handen afsnijdt. Plaats uw handen of voeten niet in de buurt van draaiende messen.

Uitschakelen! Haal de stekker uit het stopcontact voordat u de machine afstelt of schoonmaakt, of wanneer het snoer in de war zit of beschadigd is. Houd het snoer uit de buurt van de messen.

De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.

Maai niet wanneer het regent en laat de grasmaaier ook niet buiten staan als het regent.

BELANGRIJK! Controleer voor u aan de montage begint of bovenstaande soires aanwezig zijn.

HET ONDERSTE HANDVAT MONTEREN (Zie A, B, C, D)

De grasmaaier moet eruitzien zoals het plaatje bij figuur A. Monteer de onderste hendelbeugels (17) aan de machine, zoals getoond in figuur B en lijn de hendel uit zoals getoond in figuur C. Controleer of ze juist geplaatst zijn voor u de knoppen voor het onderste handvat plaatst draai hem met de klok mee vast (zie D). Til de bovenste hendel naar de positie zoals getoond in E. Lijn het handvat uit en draai de knop van het handvat met de klok mee vast. Controleer of de onderste en bovenste handvatten goed vastzitten. Zorg ervoor dat de draden niet vast komen te zitten wanneer u het onderste handvat in- of uitvouwt.

OPMERKING: Zorg ervoor dat de bijgeleverde snoerklemmen (14) (zie E) worden gebruikt om het elektriciteitssnoer aan het onderste handvat (15) te bevestigen (zie B). Bevestig de snoerklemmen en controleer of het snoer voldoende ruimte heeft.

MONTAGE VAN DE

Verbind eerst de hendel (10) van de grasbak aan de bovenkant van de bak met de vier bijgeleverde schroeven. DRAAI DE SCHROEVEN NIET TE STEVIG AAN

MONTAGE VAN DE GRASOPVANG(Zie F.2 ,G)

Klik daarna de onderste en de bovenste helft van de grasbak in elkaar door alle klikverbindingen aan de hoeken vast te drukken; begin achteraan en werk dan naar voren. Zorg ervoor dat de draden niet vast komen te zitten wanneer u het onderste handvat in- of uitvouwt.

GRASBAK PLAATSEN

Til de veiligheidsflap (9) op en plaats de grasbak (8) (zie H). Als de grasbak gevuld wordt, ziet u het gras

door het controleraampje (18) (zie I). Wanneer het controleraampje helemaal opgevuld is, is het tijd om de grasbak te legen.

VERWIJDEREN/LEGEN

Til de veiligheidsflap (9) op en houd deze omhoog. Verwijder de grasbak (8).

Wanneer u het gras niet op wilt vangen, kan de grasmaaier ook gebruikt worden zonder dat de grasbak (8) geplaatst is, maar de veiligheidsflap (9) wel in de onderste stand staat.

WAARSCHUWING: Controleer altijd of de veiligheidsflap de uitwerpopening goed kan afsluiten voor u het apparaat gebruikt. Til de veiligheidsflap (9) nooit op wanneer de grasmaaier wordt gebruikt zonder dat de grasbak geplaatst is.

BEDIENING

Plaats het juiste uiteinde van het verlengsnoer aan het uitloopstuk (zie J). Steek de stekker in het stopcontact en schakel het apparaat in.

De schakelkast is uitgerust met een vergrendelknop om per ongeluk opstarten te voorkomen.

Druk met één hand de veiligheidsknop (2) in en knijp met de andere hand de schakelhendel (1) richting het handvat, en laat daarna de veiligheidsknop los. De machine is nu opgestart. Wacht tot hij op volle snelheid draait voordat u het gras gaat maaien.

STOPPEN

Laat de schakelhendel (1) los.

AFSTELLEN VAN DE MAAIHOOGTE (Zie K)

WAARSCHUWING: Wacht tot de grasmaaier volledig tot stilstand is gekomen voordat u de maaihoogte afstelt. De maaimessen blijven nog even doordraaien nadat de machine is uitgeschakeld, en een draaiend mes kan ernstig letsel veroorzaken. Wacht tot alle onderdelen van de machine helemaal

tot stilstand zijn gekomen voor u deze aanraakt.

Stel voor u begint met maaien de juiste maaihoogte in. De grasmaaier kan ingesteld worden op een van de zes maaihoogten, die variëren van 20 mm tot 70 mm. Om de maaihoogte in te stellen, drukt u de hendel voor het afstellen van de maaihoogte (6) naar buiten, tegelijkertijd tilt u de grasmaaier op of duwt u hem naar beneden tot de gewenste hoogte is bereikt.

Stand Maai	hoogte
6 20mm
5 28,7mm
4 39,3mm
3 50mm
2 60,4mm
1 70mm

BEWEGEN

Om het maaien te vergemakkelijken, is het het beste om dicht bij de stroomtoevoer te beginnen met maaien en van de stroomtoevoer af te werken. Maai het gazon in een rechte hoek van de stroomtoevoer en plaats het elektriciteitssnoer aan de kant die reeds gemaaid is.

WAARSCHUWING: Zorg er bij het maaien voor dat de motor niet te zwaar draait in moeilijke omstandigheden. Wanneer de motor te zwaar draait, zakt de snelheid van de motor en hoort u dat het motorgeluid anders klinkt. Wanneer dit gebeurt, dient u te stoppen met maaien, de schakelhendel los te laten en de maaihoogte te verhogen. Wanneer u dit niet doet, kan dat leiden tot beschadiging van de machine.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit elektrische gereedschap hoeft niet extra

gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

ONDERHOUD VAN HET MES (Zie L)

Monteer niets en verander ook geen instellingen wanneer de grasmaaier is aangesloten op de stroomtoevoer. Zorg er altijd voor dat de schakelaar op uit staat en dat de stekker niet in het stopcontact zit. Behandel het mes altijd voorzichtig; scherpe randen kunnen letsel veroorzaken, gebruik daarom handschoenen.

Volg deze stappen om het mes te verwijderen en te vervangen. U heeft tuinhandschoenen (niet bijgeleverd) en een moersleutel (niet bijgeleverd) nodig om het mes te verwijderen. Houd het mes (13) vast en draai de bout (7) van het mes tegen de klok in los met een moersleutel. Verwijder het mes en plaats een nieuwe aan de bout. Zorg ervoor dat het mes op de juiste manier geplaatst is, zoals getoond in figuur L en draai daarna de bout weer vast.

DRAAI HEM NIET TE STEVIG AAN.

Vernieuw het metalen mes na 50 uur maaien of twee jaar, afhankelijk van wat er eerder is, ongeacht de staat van het mes.

Als er scheurtjes in het mes zitten of het mes beschadigd is, dient u deze te vervangen met een nieuw mes.

OPSLAG

Draai de knop van het bovenste handvat om de onderste drukknop los te laten.

Maak de buitenkant van de machine

goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

Draai de knop (4) van het bovenste handvat om het handvat los te maken zodat het kan worden opgevouwen. Draag de grasmaaier bij het middelste draaghandvat (11) en het voorste draaghandvat (12) (zie M).

Om het opbergen te vergemakkelijken, kunt u de vleugelmoeren losdraaien en de handvatten opvouwen.

Zorg ervoor dat snoeren niet vastzitten of in de war zitten bij het in- en uitvouwen van de handvatten. Laat de handvatten niet vallen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Verklaren dat het product

Beschrijving WORX Grasmaaier

Type WG711E

Overeenkomt met de volgende richtlijnen,

Richtlijn Machines EG 98/37/EG

Laagspanningsrichtlijn EG 2006/95/EG

Richtlijn Elektronische Compatibiliteit EG

2004/108/EG

Geluidsemissie in het milieu door materieel voor gebruik buitenshuis

2000/14/EG gewijzigd door2005/88/EG

- Procedure beoordeling conformiteit volgens:

Annex VI

- Niveau gemeten geluidsvermogen: 93 dB

- Opgegeven, gegarandeerde niveau

geluidsvermogen: 96 dB

- De betrokken aangemelde instantie:

POSITEC Kwaliteitsmanager
