BRUKSANVISNING WG783E WORX

1. Opladningen kan ske enten med

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.117 Sladdlös gräsklippare SV

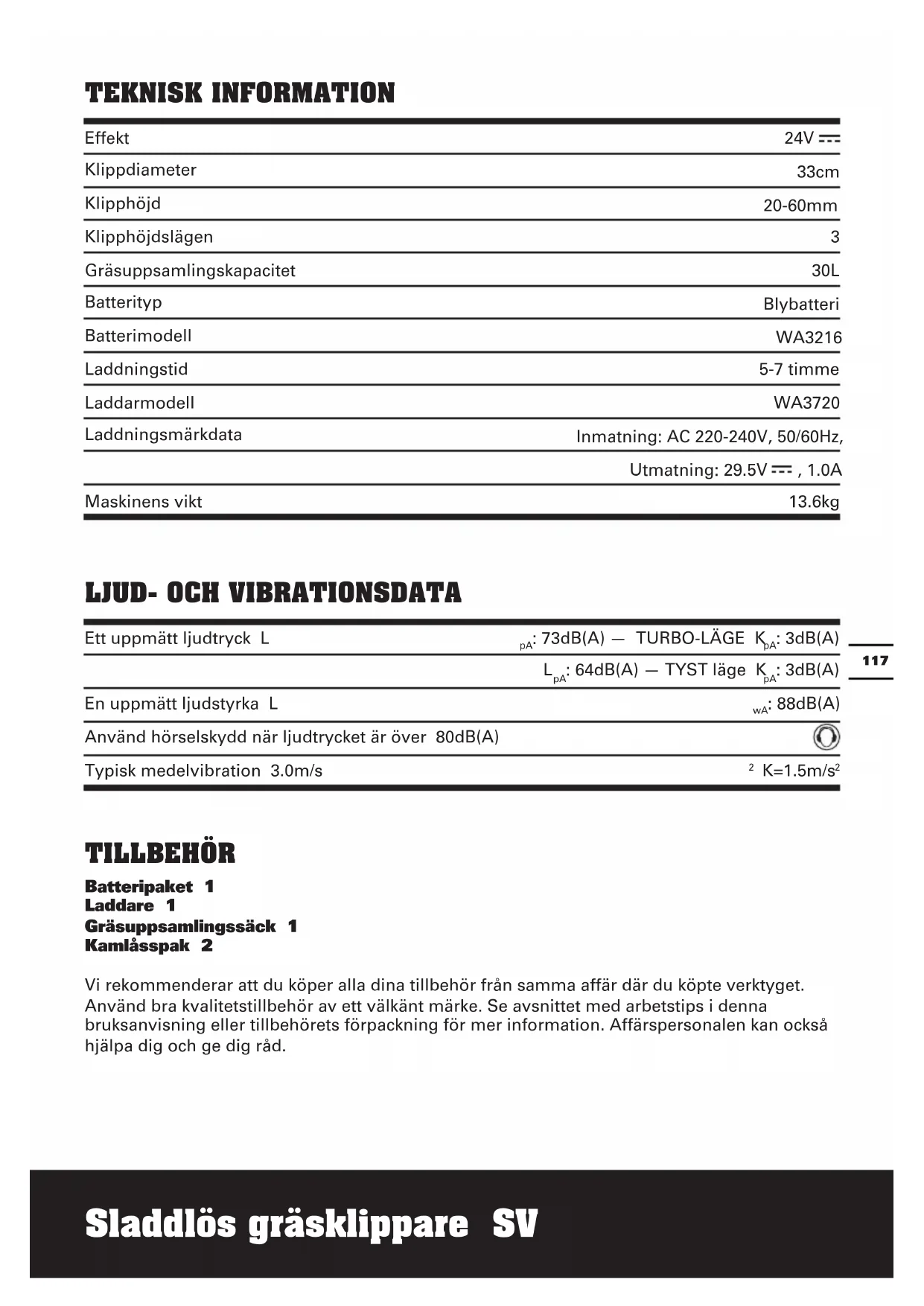

LJUD- OCH VIBRATIONSDATA

Ett uppmätt ljudtryck L

: 3dB(A) En uppmätt ljudstyrka L

: 88dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) Typisk medelvibration 3.0m/s

TILLBEHÖR Batteripaket 1 Laddare 1 Gräsuppsamlingssäck 1 Kamlåsspak 2 Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd. Effekt Klippdiameter Klipphöjd Klipphöjdslägen Gräsuppsamlingskapacitet Batterityp Batterimodell Laddningstid Laddarmodell Laddningsmärkdata Maskinens vikt TEKNISK INFORMATION 24V 33cm 20-60mm

VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Läs noga igenom instruktionerna för säker hantering av maskinen. Spara alla varningar och instruktioner för framtida bruk. - Apparaten är inte avsedd för användning av personer (inklusive barn) med nersatta fysiska, sensoriska eller mentala funktioner eller saknar erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner beträffande apparatens användning av en person med ansvar för deras säkerhet. - Barn bör övervakas för att garantera att de inte leker med apparaten. UTBILDNING

1) Läs igenom instruktionerna noggrant.

Bekanta dig med kontroller och hur apparaten används korrekt.

2) Låt aldrig barn eller personer som är

obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören

3) Klipp aldrig medan personer, särskilt barn

eller djur finns i närheten.

4) Operatören eller användaren är ansvarig

för olyckor eller faror som uppstår för andra personer eller deras egendom. FÖRBEREDELSE

1) Vid klippning använd alltid solida skodon

och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;

2) Undersök grundligt området där

apparaten ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;

3) Före användning kontrollera alltid visuellt

så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen;

4) På maskiner med flera blad bör du var

försiktig eftersom rotation av ett blad kan göra att andra blad roterar. DRIFT

2) Undvik att använda apparaten i vått gräs

3) Se alltid till att du är stadig på foten i

5) För roterande maskiner försedda med

hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;

6) Var extra försiktig när du byter riktning i

7) Kör inte i mycket branta slänter;

8) Var extra försiktig när du backar eller drar

9) Stoppa bladen om apparaten ska lutas för

transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;

10) Använd aldrig apparaten med

defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;

11) Starta motorn enligt instruktionerna och

med fötterna borta från bladen;

12) Luta inte apparaten när motorn startas

förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren;

13) Placera inge händer eller fötter i närheten

av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;

14) Vidrör inte bladet innan

frånkopplingsenheten tagits bort. och bladen har stannat helt och hållet.

15) Borttagning av frånkopplingsenheten:

- Varje gång som maskinen lämnas oövervakad; - Innan du rensar en blockering; - Före kontroller, rensning eller arbete på119 Sladdlös gräsklippare SV apparaten; - Efter att du kört på ett främmande föremål; - När gräsklipparen börjar vibrera onormalt

UNDERHÅLL OCH FÖRVARING

1. Se till att alla skruvar, muttrar och bultar

är åtdragna för att säkra att apparaten är säker att arbeta med.

2. Kontrollera gräsuppsamlaren regelbundet

för slitage eller förslitning.

tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

2) Använd elverktyg bara tillsammans

med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

3) När batteripaketet inte används ska

det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

4) Under olyckliga omständigheter kan

vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. YTTERLIGARE SÄKERHETSINSTRUKTIONER

FÖR DIN BATTERULADDARE

1. Läs anvisningarna före uppladdning.

2. Om strömkabeln är skadad och att

undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.

3. Efter laddning, koppla bort

batteryiladdaren från nätströmmen. Koppla därefter bort chassianslutningen och därefter batterianslutningen.

4. Ladda inte ett läckande batteri.

5. Använd inte laddare för andra ändamål än

6. Laddningsenheten får bara anslutas till en

7. Laddningsenheten måste skyddas mot

8. Använd inte laddningsenheten utomhus.

9. Kortslut inte batteriets eller laddarens

10. Tänk på polerna “+/-“ vid laddning.

11. Öppna inte enheten och förvara den utom

12. Ladda inte batterier från andra tillverkare.

13. Kontrollera att anslutningen mellan

batteriladdare och batteri är rätt positionerad och att den inte hindras av främmande föremål.

14. Håll batteriladdarens öppningar fria från

främmande föremål och skydda dem mot smuts och fukt. Förvara enheten på en torr och frostfri plats.

15. Under laddning av batterier, kontrollera

att batteriladdaren är placerad i ett väl ventilerat utrymme och långt bort från antändliga material. Batterier kan bli heta under laddning. Överladda inte batterier. Batterier och laddare får inte lämnas utan uppsikt under laddning.

16. Ladda inte engångsbatterier, eftersom de

kan överhettas och gå sönder.

17. Om batteriet laddas i en temperatur

mellan 18 och 24 grader får batteriet högre kapacitet och längre livslängd. Ladda inte batteriet i temperaturer under 4,5 eller över 40,5 grader. Detta är mycket viktigt eftersom det förhindrar allvarliga skador på batteriet.120 Sladdlös gräsklippare SV SyMBOLER Läs instruktionsboken innan denna maskin används Varning Håll kringstående undan. Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av – dra ur kontakten från vägguttaget innan underhåll av maskinen sker eller om sladden är skadad. Håll anslutningskabeln på betryggande avstånd från skärknivarna. Utsätt inte för regn eller vatten Får ej brännas Kasta inte förbrukade batterier. Återlämna förbrukade batterier till din lokala batteriinsamling eller återvinningsstation. Innehåller Pb batteri. Batteriet måste återvinnas eller kastas på rätt sätt. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd. Laddaren får endast användas i torr lokal.121 Sladdlös gräsklippare SV ÄNDAMåLSENLIG ANVÄNDNING Denna gräsklippare är avsedd för hemmabruk. SÄKERHETSREGLER LADDARE

1. Koppla in laddaren direkt i ett elektriskt

uttag. VANVÅRDA INTE SLADDEN. Bär aldrig laddaren i sladden. Koppla inte ifrån laddaren från uttaget eller klipparen genom att dra i själva sladden.

FÖRSIKTIGHET: För att minska risken för brand, elektriska stötar eller personskador, försök inte att använda denna laddare med någon annan produkt. Likaledes, försök inte att ladda klipparen med någon annan laddare.

3. Gör inte service på klipparen med

laddaren eller säkerhetsnyckeln inkopplad.

4. Använd inte en skadad laddare. Byt

skadade sladdar och laddare omedelbart hos en auktoriserad WORX servicedepå.

5. Ladda alltid klippare på en torr

väderskyddad plats. Utsätt inte klipparen eller laddaren för regn. Ladda inte på våta plaster. Ladda inte när temperaturen är över 40°C (104°F) eller under 5°C (41°F).

6. Håll klipparen och laddaren borta från

vatten, heta källor (såsom radiatorer, värmare, spisar etc.) öppna lågor eller kemikalier. Var försiktig så att laddarsladden inte skadas genom att hålla sladden borta från vassa kanter. LADDNINGSPROCEDUR

1. Laddning kan utföras med antingen

batteriet INMONTERAT (Se A1) eller BORTTAGET från maskinen (Se A2).

2. Koppla in laddningskontakten i

honuttaget på batteriet. (Se A1,A2).

3. Sätt kontakten från laddaren i

4. Tryck på knappen på laddaren, det röda

ljuset på laddaren bör börja lysa för att indikera att det finns ström och att batteriet laddas.

5. Den röda lampan bör släckas och den

gröna lampan tändas när laddningen är fullföljd (ungefär 5-7 timmar för full laddning av klipparen)

6. När batteriet är fulladdat kommer det

gröna ljuset att tändas och var tänt i ungefär 15 sekunder för att indikera full laddning. Efter 15 sekunder kommer det gröna ljuset och laddningen stängas av för att spara energi. NOTERA: om batteriet är defekt kommer det röda ljuset att blinka. Ljusen kommer endast att fungera när laddaren är ansluten till både batteriet och vägguttaget.

7. Laddaren är en smart laddare och kan

förbli ansluten till batteriet och vägguttaget under en längre period utan att det skadar batteriet eller laddaren. Laddaren kommer att slås på automatiskt för att garantera att batteriet är fulladdat. BLyBATTERISySTEM. Klipparen kan förvaras i alla positioner utan risk för läckage.

• ฀För฀optimal฀batterilivslängd฀och฀ prestanda bör batteriet laddas fullt varannan månad under lagring.

• ฀För฀optimal฀batterilivslängd฀och฀ prestanda bör batteriet laddas fullt efter varje användning.

• ฀฀Förvara฀batteriet฀på฀en฀kall฀och฀torr฀plats.

• ฀฀2฀till฀3฀första฀laddningscykler฀kan฀ krävas efter köp för att få maximal körtidskapacitet. YTTERLIGARE BATTERIER kan erhållas från kundernas Helpline.122 Sladdlös gräsklippare SV HOPSÄTTNING VIKTIGT! Innan du monterar gräsklipparen kontrollera tillbehören enligt ovanstående information, se till att tillbehören är kompletta.

2. Fäst med medföljande skruvar.(Fig B1)

3. Montera övre handtaget (1) med bultarna

och låsspaken (8) till det nedre handtaget (9). (Fig B2)

4. Dra åt de två låsspakarna. Kontrollera att

handtaget är HELT fastsatt. Kamspakens tryck kan justeras genom att låskammen justeras (8) medurs/moturs. DRA INTE ÅT FÖR MYCKET. OBS: Se till att bultarna är helt insatta genom handtaget innan handtagsknoppen monteras.

5) Montera kabelklämmorna (3) som

medföljer till det över och nedre handtaget. För in kabeln i klämman och se till att kabeln är tillräckligt slak.(Fig B3)

2. MONTERING AV GRÄSBEHÅLLARE

Montera gräsuppsamlarhandtaget ovan på uppsamlaren såsom visas i fig. C1-C4. Steg 1. Tryck lätt på framkanten av handtaget. (Fig C2) Steg 2. Skjut det sedan framåt. (Fig C2) Steg 3. Skjut ned bakkanten av handtaget. (Fig C2) Steg 4. Fäst slutligen plastklämman över metallramen. (Fig C3) VARNING: Fäst inte handtaget i motsatt riktning. Fäst handtaget såsom visas i fig C1.

1. Stäng av klipparen och vänta tills bladet

stannar och ta bort säkerhetsnyckeln.

2. Lyft på säkerhetsklaffen och håll upp den,

se till att mullfunktionen har tagits bort.

3. Lyft upp gräsbehållaren i handtaget

och placera gräsbehållaren på de nedre krokarna (a) på klippardäcket. (Fig D2)

4. Frigör säkerhetsskyddet för att låsa

gräsbehållaren på plats. Se till att gräsbehållaren är ordentligt monterad. (Fig D3) OBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.

4. BORTTAGNING/TÖMNING

Håll gräsuppsamlaren, Lyft säkerhetsluckan (10) och håll upp den. Ta bort grässäcken (5). VARNING! Kontrollera alltid att säkerhetsluckan kan stänga utkastet ordentligt före användning. Lyft aldrig säkerhetsluckan (10) när gräsklipparen används utan gräsuppsamlaren monterad.

Dra ut batteriet med batterihandtaget direkt. (Se E1) OBS: Var försiktig så att du inte tappar batteriet på foten eller på marken när det tas bort. INPASSA BATTERIET Placera batteriet i batteribehållaren, se till att batteriet är korrekt inplacerad. (Se E2) DRIFT

1. START OCH STOPP (Se F1, F2)

VARNING! Bladet fortsätter att rotera i några sekunder efter det att maskinen stängts av. Låt motorn/bladet slut rotera innan den “slås på” igen. Växla inte snabbt mellan på och av. START

1. Sätt in säkerhetsnyckeln i höljet till

2. Vrid nyckeln åt höger och håll den i

3. Dra spaken mot handtaget och

gräsklipparen startar.

4. Släpp säkerhetsnyckeln

STOPPA Släpp brytararmen.123 Sladdlös gräsklippare SV

FYLLNADSINDIKATOR (Se G) Som påminnelse att du omedelbart skall tömma gräsuppsamlaren har gräsklipparen en indikator ovanpå uppsamlaren som visar uppsamlingsstatusen. Du kan följa enligt nedan: Status tom: Lucka flyter (a) Full status: Lucka faller ned (b)

3. BAKRE UTKAST (Se H)

Gräsklipparen har en bakre utkastfunktion så att du kan klippa utan uppsamlare. Klippet kommer att kastas ut från det bakre utkastet.

4. ARBETSLÄGESRATT (Se I)

Status1: TYST läge Välj TYST läge vid daglig klippning vilket tar bort ungefär 20 mm gräs i taget. Status2: Turbo-läge Ställ in ratten i Turbo läge när tätt eller överväxt gräs klipps.

5. BATTERI STATUS LED (Se J)

OBS: Status LED kommer att indikera batteriets kondition när knappen på batteriet trycks ned. LED känner kontinuerligt av och visar batteriets kondition enlig följande: Tryck på knappen “POWERTEST”, lampan på knappen lyser. När de tre gröna lamporna lyser är batteriet fulladdat. När två gröna lamporna ( )lyser är batteriet delvis laddat. När endast en grön lampa ( ) lyser är batteriladdningen förbrukad. Innan du använder klipparen första gången rekommenderar vi att enheten laddas över natten för att garantera att batteriet är fulladdat. VIKTIGT När endast en grön lampan lyser är ditt batteri alltför urladdat även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet i denna urladdade kondition kan det reducera batteriets livslängd om dess prestanda.

VARNING! Vänta innan du justerar klipparens höjd tills gräsklipparen har stannat helt och hållet. Bladet fortsätter att rotera efter det att maskinen stängts av och de roterande bladen kan orsaka skador. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem. Innan du klipper första gången, ställ in gräsklipparens klipphöjd till önskad position. Gräsklipparen kan ställas i på 3 olika klipphöjder mellan 20 mm och 60 mm. Greppa ett hjul och dra det ut från skårorna och sätt tillbaka det på önskad höjd. ALLA andra hjul bör ställas in på samma höjd.

1. Rör dig alltid längs med lutningar aldrig

uppåt och nedåt. Var extra försiktig när du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehåll alltid ett bra fotfäste.

2. Släpp växelspaken för att stänga ”AV”

klipparen när någon sandbelagt område ska passeras (stenar kan kastas iväg av bladet).

3. Ställ in klipparen på högsta klipphöjden

när du klipper i ojämn terräng eller i högt gräs. Borttagning av för mycket gräs på en gång kan göra att överspänningsskyddet löser ut och stoppar klipparen.

4. Om gräsbehållaren används under

växtsäsongen kan gräset tendera att blockera utkastaröppningen. Släpp växelspaken för att stänga ”AV” klipparen och ta bort säkerhetsnyckeln. Ta bort124 Sladdlös gräsklippare SV gräsbehållaren och skaka ned gräset till baksidan av behållaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehållaren.

5. Om klipparen börjar vibrera onormalt,

släpp växelspaken för att stänga ”AV” klipparen och ta bort säkerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer är en varning för problem. Använd inte klipparen innan en servicekontroll gjorts.

PERIODER. UNDERHåLL VARNING: Stoppa klipparen och ta bort säkerhetsnyckeln innan gräsbehållaren tas bort. OBS: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd. BLADSLIPNING HÅLL BLADET VASST FÖR BÄSTA

SÄKERHETSNYCKELN ÄR BORTTAGEN. Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas.

1. Se till att bladet behåller balansen.

2. Slipa bladet i den ursprungliga vinkeln.

3. Slipa klippkanterna på båda sidor om

bladet, ta bort lika mycket material från båda sidorna. SLIPNING AV BLADET I ETT SKRUVSTÄD (Se L)

1. Se till att växelspaken är frigjord, bladet

stoppats och att säkerhetsnyckeln är b o r t t a g e n i n n a n b l a d e t t a s b o r t .

2. Ta bort bladet från klipparen. Se

instruktionerna för borttagning och montering av bladet.

3. Säkerhetsblad L-1 i ett skruvstäd L-2.

4. Använd skyddsglasögon och var försiktig

så att du inte skär dig själv.

5. Fila försiktigt klippkanten på bladet med

instruktionerna för balansering av bladet.

7. Sätt tillbaka bladet på klipparen och dra åt

ordentligt. Se instruktionerna nedan. BLADBALANSERING (Se M) Kontrollera balansen på bladet genom att placera centrumhålet M-1 på en spik eller ett skruvmejselskaft M-2, fastklämd horisontellt i ett skruvstäd M-3. Om någon ände av bladet roterar nedåt, fila den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt. BLADUNDERHÅLL (Se N1, N2) Förnya metallbladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition. Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Håll bladet (15) och skruva loss bladbulten (14) medurs med en skiftnyckel, och ta sedan bort bladet. För återmontering placera först bladet (15)125 Sladdlös gräsklippare SV med klippkanterna riktade mot marken. ra sedan åt bladmuttern (14). FÖRVARING (Se O) Stoppa klipparen och ta alltid bort säkerhetsnyckeln. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna. Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen. Som lagringshjälp, lossa handtagsspaken och vrid eller fäll det övre handtaget. MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Förklarar att denna produkt, Beskrivning WORX Sladdlös gräsklippare Typ WG783E Funktion klippa gräs uppfyller följande direktiv, EG Maskindirektiv 2006/42/EC EG Lågspänningsdirektiv 2006/95/EC EG Elektromagnetiskt kompatibilitetsdirektiv 2004/108/EC Bullerdirektiv för utomhusutrustning 2000/14/EC ändrad av 2005/88/EC. - Konformitetsutvärderingsprocedur enligt Bilaga VI - Uppmätt bullernivå 85dB(A) Turbo-läge 76dB(A) TYST läge Deklarerad garanterad bullernivå 88dB(A) Berört notifierat organ Namn: Intertek Testing & Certification Ltd Adress: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Standarder överensstämmer med EN 60335-1 EN 60335-2-77
