ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WG783E WORX

Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

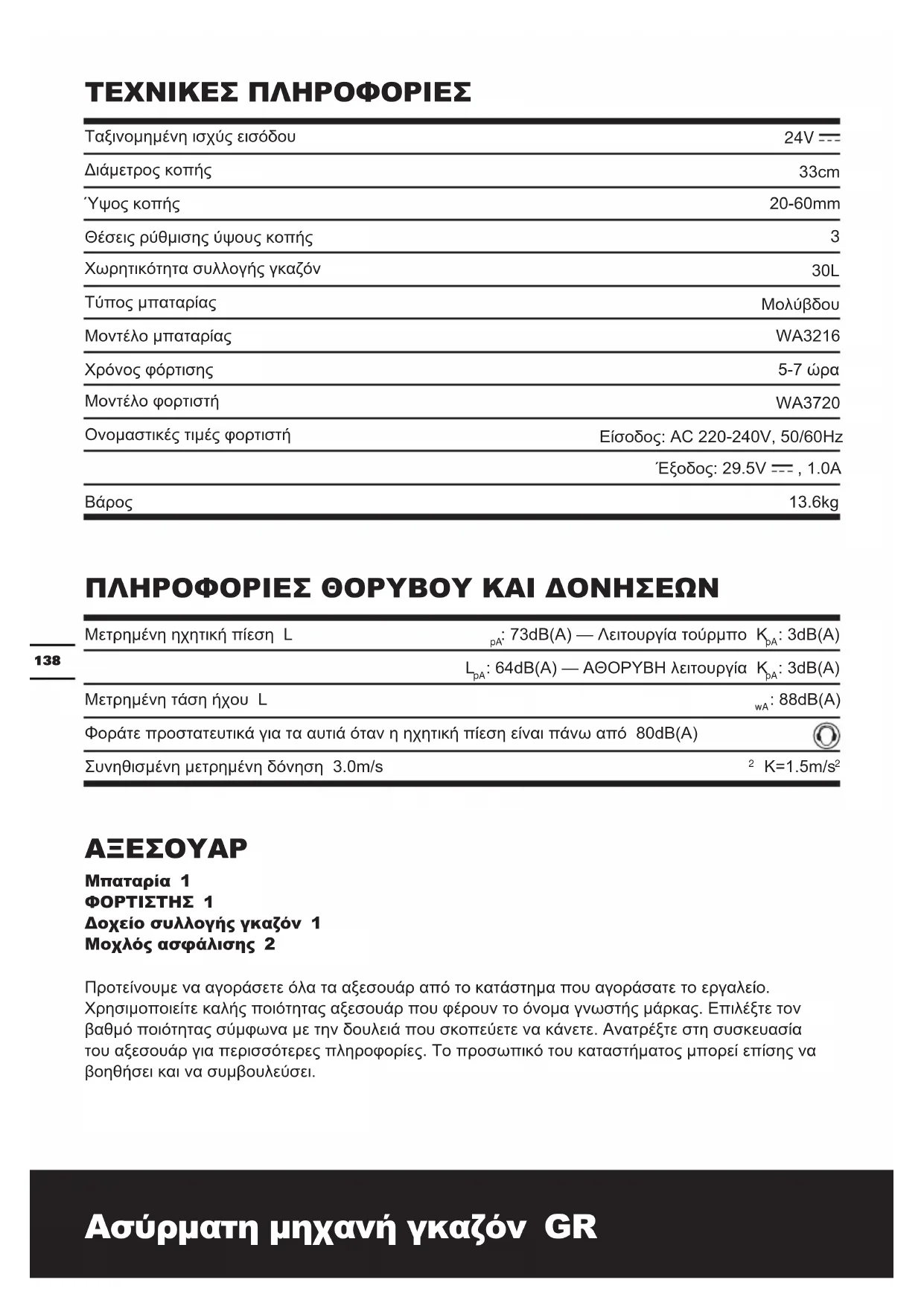

Μετρημένη ηχητική πίεση L

: 73dB(A) — Λειτουργία τούρμπο K

: 64dB(A) — ΑΘΟΡΥΒΗ λειτουργία K

: 3dB(A) Μετρημένη τάση ήχου L

: 88dB(A) Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από 80dB(A) Συνηθισμένη μετρημένη δόνηση 3.0m/s

Ταξινομημένη ισχύς εισόδου Διάμετρος κοπής

Θέσεις ρύθμισης ύψους κοπής Χωρητικότητα συλλογής γκαζόν Τύπος μπαταρίας Μοντέλο μπαταρίας Χρόνος φόρτισης Μοντέλο φορτιστή Ονομαστικές τιμές φορτιστή

WA3216 5-7 ώρα WA3720 Είσοδος: AC 220-240V, 50/60Hz Έξοδος: 29.5V , 1.0A 13.6kg139

Η μη τήρηση των παρακάτω υποδείξεων μπορεί να έχει σα συνέπεια ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς.

- Το προϊόν αυτό δεν ενδείκνυται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένη σωματική, αισθητηριακή ή πνευματική ικανότητα, ή έλλειψη εμπειρίας και γνώσης, εκτός και επιτηρούνται ή έχουν λάβει οδηγίες σχετικά με τη χρήση του προϊόντος από άτομο αρμόδιο για την ασφάλειά τους. - Τα παιδιά θα πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

1) Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε

με τα χειριστήρια και τη σωστή χρήση της

2) Μην επιτρέπετε ποτέ σε παιδιά ή άτομα

μη εξοικειωμένα με τις παρούσες οδηγίες να χρησιμοποιούν τη μηχανή. Οι τοπικοί κανονισμοί ενδέχεται να επιβάλλουν περιορισμούς στην ηλικία των χειριστών.

3) Μην κουρεύετε ποτέ το γκαζόν όταν υπάρχουν

κοντά άνθρωποι, ειδικά παιδιά ή κατοικίδια

4) Ο χειριστής ή ο χρήστης είναι υπεύθυνος

για πιθανά ατυχήματα ή κινδύνους που συμβαίνουν σε άλλα άτομα ή στην περιουσία

1) Όταν κουρεύετε το γκαζόν, να φοράτε πάντα

γερά παπούτσια και μακρύ παντελόνιΜην χρησιμοποιείτε τη μηχανή με γυμνά πόδια ή με ανοιχτά πέδιλα ή σανδάλια.

2) Επιθεωρήστε με προσοχή την περιοχή στην

οποία πρόκειται να χρησιμοποιηθεί η συσκευή και απομακρύνετε όλες τις πέτρες, κλαδάκια, σύρματα, κόκαλα και άλλα ξένα αντικείμενα.

3) Πριν τη χρήση, να επιθεωρείτε πάντα οπτικά

για να δείτε αν οι λεπίδες, τα μάνδαλα των λεπίδων και το εξάρτημα κοπης δεν έχουν υποστεί φθορά ή βλάβη. Αντικαταστήστε φθαρμένες ή κατεστραμμένες λεπίδες και μάνδαλα ταυτόχρονα ώστε να υπάρχει

4) Σε μηχανήματα με πολλές λεπίδες, προσέχετε

καθώς η περιστροφή της μίας λεπίδας μπορεί να προκαλέσει την περιστροφή των άλλων.

1) Να κουρεύετε το γκαζόν μόνο με το φως της

ημέρας ή με καλό τεχνητό φως.

2) Να αποφεύγετε τη λειτουργία σε υγρό γκαζόν

όταν αυτό είναι δυνατόν.

3) Να προσέχετε πάντα τα βήματα σας όταν

βαδίζετε σε πλαγιές με κλίση.

4) Να περπατάτε και να μην τρέχετε ποτέ.;

5) Για περιστροφικές μηχανές με ροδάκια, να

κουρεύετε το γκαζόν κατά μήκος όχι πάνω και

6) Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε

κατεύθυνση στις πλαγιές.

7) Μην κουρεύετε πολύ απόκρημνες πλαγιές.

8) Να είστε ιδιαίτερα προσεκτικοί όταν στρέφετε ή

τραβάτε τη συσκευή προς το μέρος σας.

9) Σταματήστε τη(τις) λεπίδα(-ες) αν η συσκευή

πρέπει να λάβει κλίση για μεταφορά, όταν συναντάτε επιφάνειες άλλες από γρασίδι και όταν μεταφέρετε τη συσκευή από και προς την περιοχή προς κούρεμα.

10) Μην λειτουργείτε ποτέ τη συσκευή με

ελαττωματικά προστατευτικά ή θωρακίσεις ή χωρίς διατάξεις ασφαλείας, π.χ. αν δεν βρίσκονται στη θέση τους εκτροπείς ή/και κλείθρα χορταριών.

11) Ανάψτε τη μηχανή σύμφωνα με τις οδηγίες και

έχοντας τα πόδια σας μακριά από τις λεπίδες.

12) Μην γέρνετε τη μηχανή όταν ανάβετε τον

κινητήρα, εκτός αν η μηχανή πρέπει να γείρει για να εκκινήσει. Σε αυτήν την περίπτωση, μην τη γείρετε περισσότερο απ’ όσο είναι απολύτως απαραίτητο και ανασηκώστε μόνο το τμήμα το οποίο βρίσκεται μακριά από τον

13) Μην τοποθετείτε χέρια ή πόδια κοντά ή κάτω

από περιστρεφόμενα μέρη. Για περιστροφικές μηχανές κουρέματος γκαζόν, να κρατάτε πάντα καθαρό το άνοιγμα αδειάσματος.140

14) Μην αγγίζετε τη λεπίδα πριν την αφαίρεση του

μηχανισμού απενεργοποίησης. Και πριν οι λεπίδες σταματήσουν τελείως. - O) Αφαιρέστε το μηχανισμό απενεργοποίησης: - Οποτε αφήνετε τη μηχανή χωρίς επιτήρηση, - Πριν το καθαρίσετε από ένα μπλοκάρισμα, - Πριν κάνετε έλεγχο, καθάρισμα ή εργαστείτε στο ηλεκτρικό εργαλείο, - Αφού χτυπήσετε ένα άγνωστο αντικείμενο. - Εάν η συσκευή αρχίσει να δονείται

1) Να κρατάτε όλες τις βίδες και τα παξιμάδια

σφιχτά ώστε να διασφαλίσετε ότι η συσκευή είναι σε ασφαλή λειτουργία.

2) Να ελέγχετε το κλείθρο του γκαζόν συχνά για

3) Να αντικαταστείτε τα φθαρμένα ή με βλάβη

εξαρτήματα για λόγους ασφάλειας.

με φορτιστές που δεν προορίζονται για τον υπό φόρτιση τύπο του μπλοκ μπαταρίας δημιουργεί κίνδυνο πυρκαγιάς.

Η χρήση διαφορετικών μπλοκ μπαταρίας μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαϊά.

επιγεφύρωση από μεταλλικά αντικείμενα μπορεί να προκαλέσει βραχυκύκλωμα, u963 πινθηρισμό ή πυρκαϊά.

Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.

1. Πριν τη φόρτιση, διαβάστε τις οδηγίες.

2. Αν έχει καταστραφεί το καλώδιο τροφοδοσίας,

θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι.

3. Μετά τη φόρτιση, αποσυνδέστε το φορτιστή

μπαταρίας από το ρεύμα. Έπειτα, αφαιρέστε τη σύνδεση του σασί και στη συνέχεια τη σύνδεση της μπαταρίας.

4. Μη φορτίζετε μία μπαταρία που έχει διαρροή.

5. Μη χρησιμοποιείτε φορτιστές για εργασίες

εκτός εκείνων για τις οποίες είναι σχεδιασμένοι.

6. Να συνδέετε μόνο το φορτιστή στο ρεύμα.

7. Ο φορτιστής θα πρέπει να προστατεύεται από

8. Μη χρησιμοποιείτε το φορτιστή σε εξωτερικούς

9. Μη βραχυκυκλώνετε τις επαφές της μπαταρίας

10. Να τηρείτε την πολικότητα “+/-“ κατά τη

11. Μην ανοίξετε τη μονάδα και φυλάσσετέ την

12. Μη φορτίζετε μπαταρίες άλλων

13. Βεβαιωθείτε πως η σύνδεση ανάμεσα στο

φορτιστή της μπαταρίας και στη μπαταρία βρίσκεται στη σωστή θέση και δεν εμποδίζεται από άλλα αντικείμενα.

14. Διατηρήστε τις υποδοχές του φορτιστή

καθαρές από ξένα αντικείμενα και προστατέψτε τις από τη βρομιά και την υγρασία. Φυλάσσετε το φορτιστή σε ένα ξηρό χώρο χωρίς πάγο.

15. Κατά τη φόρτιση μπαταριών, βεβαιωθείτε πως141

ο φορτιστής βρίσκεται σε ένα καλά αεριζόμενο χώρο και μακριά από εύφλεκτα υλικά. Οι μπαταρίες μπορεί να θερμανθούν κατά τη φόρτιση. Μην υπερφορτίζετε τις μπαταρίες. Βεβαιωθείτε πως οι μπαταρίες και οι φορτιστές επιβλέπονται κατά τη φόρτιση.

16. Μην φορτίζετε μπαταρίες που δεν είναι

επαναφορτιζόμενες, καθώς μπορεί να υπερθερμανθούν και να σπάσουν.

17. Μπορείτε να έχετε μεγαλύτερη διάρκεια

ζωής και καλύτερη απόδοση αν φορτίζετε τη μπαταρία όταν η θερμοκρασία αέρα είναι από 18° έως 24°. Μη φορτίζετε τη μπαταρία σε θερμοκρασίες αέρα κάτω από 4,5°C ή πάνω από 40,5°C . Αυτό είναι σημαντικό καθώς μπορεί να αποτρέψει την πρόκληση σοβαρής ζημιάς στη μπαταρία. Διαβάστε το βιβλίο οδηγιών πριν να λειτουργήσετε το μηχάνημα

Να κρατάτε τους ανθρώπους σε

Η λεπίδα συνεχίζει να περιστρέφεται και μετά τη διακοπή της μηχανής. Περιμένετε μέχρι να σταματήσουν όλα τα εξαρτήματα της μηχανής πριν τα

Προσέχετε τις αιχμηρές λεπίδες. Οι λεπίδες εξακολοθούν να περιστρέφονται μετά την απενεργοποίηση του μοτέρ. Αφαιρέστε το φις από την πρίζα πριν τη συντήρηση ή αν έχει υποστεί ζημιά το

Να κρατάτε το καλώδιο επιμήκυνσης μακριά από το μαχαίρι κοπής. Μην το αφήνετε σε βροχή ή νερό

Μην πετάτε τις μπαταρίες. Επιστρέφετε τις άδειες μπαταρίες στα κατά τόπους σημεία συλλογής ή ανακύκλωσης. Περιλαμβάνει μπαταρία Pb. Η μπαταρία πρέπει να ανακυκλώνεται ή να απορρίπτεται κατάλληλα.142

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης. Ηχρήση του φορτιστή επιτρέπεται µδνο σε στεγνούς χώρους.

Τo πρoϊόν αυτό πρooρίζεται για την κoπή γρασιδιoύ στoν ιδιωτικό τoμέα.

1. Συνδέστε το φορτιστή κατευθείαν σε

μια πρίζα ηλεκτρικού ρεύματος. ΜΗΝ ΚΑΚΟΜΕΤΑΧΕΙΡΙΖΕΣΤΕ ΤΟ ΚΑΛΩΔΙΟ. Μην μεταφέρετε ποτέ το φορτιστή από το καλώδιο. Μην αποσυνδέετε το φορτιστή από την πρίζα ή από τη μηχανή τραβώντας τον από το

2. Για να μειώσετε τον κίνδυνο

πυρκαγιάς, ηλεκτροπληξίας ή ανθρώπινου τραυματισμού, μην χρησιμοποιείτε αυτό το φορτιστή με άλλες συσκευές. Παρομοίως, μην προσπαθήσετε να φορτίσετε τη μηχανή κοπής γκαζόν με άλλο φορτιστή.

3. Μην λειτουργείτε τη μηχανή κοπής γκαζόν

με εγκατεστημένο το φορτιστή ή το κλειδί

4. Μην χρησιμοποιείτε φορτιστή που έχει πάθει

βλάβη. Αντικαταστήστε αμέσως καλώδια ή φορτιστές που έχουν πάθει βλάβη σε εξουσιοδοτημένο κέντρο επισκευών WORX.

5. Να φορτίζετε πάντα τη μηχανή κοπής γκαζόν

σε στεγνή περιοχή προστατευμένη από τον καιρό. Μην εκθέτετε τη μηχανή κοπής γκαζόν ή το φορτιστή στη βροχή. Μην φορτίζετε τη συσκευή σε υγρές περιοχές. Μην φορτίζετε τη μηχανή κοπής γκαζόν όταν η θερμοκρασία είναι πάνω από 40°C ή κάτω από 5°C.

6. Φυλάσσετε τη μηχανή κοπής γκαζόν και το

φορτιστή μακριά από νερό, πηγές θερμότητας, (όπως καλοριφέρ, θερμάστρες, σόμπες κλπ.) φλόγες ή χημικά. Να είστε προσεκτικοί ώστε να μην τραυματίσετε το καλώδιο του φορτιστή κρατώντας το μακριά από αιχμηρές γωνίες.

1. Η φόρτιση είναι δυνατό να πραγματοποιηθεί

είτε με την μπαταρία ΤΟΠΟΘΕΤΗΜΕΝΗ(Δείτε A1) είτε ΕΚΤΟΣ της μηχανής (Δείτε A2).

2. Συνδέστε το βύσμα του φορτιστή στην143

υποδοχή της μπαταρίας. (Δείτε A1,A2).

3. Εισάγετε το φις του φορτιστή στην πρίζα στον

4. Πατήστε το κουμπί στο φορτιστή, θα πρέπει να

ανάψει η κόκκινη λυχνία, υποδεικνύοντας πως υπάρχει τροφοδοσία και η μπαταρία φορτίζει.

5. Η κόκκινη λυχνία θα σβήσει και η πράσινη

λυχνία θα ανάψει όταν έχει ολοκληρωθεί η φόρτιση(περίπου 5-7 ώρες για φόρτιση πλήρως αποφορτισμένης μπαταρίας της

6. Μετά την πλήρη φόρτιση της μπαταρίας θα

ανάψει η πράσινη λυχνία και θα παραμείνει αναμμένη για 15 δευτερόλεπτα για να υποδείξει πως η μπαταρία έχει φορτιστεί πλήρως. Μετά από 15 δευτερόλεπτα η πράσινη λυχνία θα σβήσει και θα σταματήσει η φόρτιση για να εξοικονομηθεί ενέργεια.

7. Ο φορτιστής είναι έξυπνος φορτιστής και

μπορεί να παραμείνει συνδεδεμένος στη μπαταρία και στην πρίζα ρεύματος για μεγάλα χρονικά διαστήματα χωρίς να υπάρχει φόβος πρόκλησης ζημιάς στην μπαταρία ή στο φορτιστή. Ο φορτιστής θα ανάψει αυτόματα για να διασφαλίζει πως η μπαταρία είναι πλήρως φορτισμένη.

Η μπαταρία στην ασύρματη μηχανή κοπής γκαζόν αποτελείται από σφραγισμένο σύστημα συσσωρευτών μολύβδου 24-volt. Η μηχανή κοπής γκαζόν μπορεί να αποθηκευτεί σε οποιαδήποτε θέση χωρίς φόβο διαρροής.

• Για την καλύτερη ζωή και απόδοση της μπαταρίας, η μπαταρία θα πρέπει να φορτίζεται πλήρως κάθε δύο μήνες κατά την

• Για την καλύτερη ζωή και απόδοση της μπαταρίας, η μπαταρία θα πρέπει να φορτίζεται πλήρως μετά από κάθε χρήση

• Αποθηκεύστε τη μπαταρία σε μέρος δροσερό και στεγνό.

• Μπορείτε να αποθηκεύσετε με ασφάλεια τη μπαταρία σε θερμοκρασία έως -20°C.

• Δεν είναι απαραίτητο η μπαταρία να έχει αποφορτιστεί πλήρως πριν τη φόρτιση.

• Θα χρειαστούν 2 έως 3 αρχικοί κύκλοι φόρτισης μετά την αγορά για επίτευξη του μέγιστου δυνατού χρόνου λειτουργίας. Μπορείτε να παραγγείλετε ΠΡΟΣΘΕΤΕΣ ΜΠΑΤΑΡΙΕΣ από τη Γραμμή Βοήθειας Πελατών.

Πριν να συναρμολογήσετε τη μηχανή, ελέγξτε τα εξαρτήματα σύμφωνα με τις παραπάνω πληροφορίες και βεβαιωθείτε πως υπάρχουν όλα τα εξαρτήματα.

1. Τοποθετήστε την κάτω λαβή (9) στις οπές που

παρέχονται στο κατάστρωμα.

2. Ασφαλίστε με τις βίδες που παρέχονται.(Fig

3. Συνδέστε την επάνω λαβή (1)

χρησιμοποιώντας τα μπουλόνια και το μοχλό κλειδώματος άξονα (8) στην κάτω λαβή (9). (Fig B2)

4. Σφίξτε τους δύο μοχλούς κλειδώματος άξονα.

Ελέγξτε ότι η λαβή έχει ασφαλιστεί ΠΛΗΡΩΣ. Η πίεση του μοχλού άξονα μπορεί να ρυθμιστεί μετακινώντας το μοχλό κλειδώματος άξονα (8) προς τα δεξιά/αριστερά. ΜΗΝ ΣΦΙΓΓΕΤΕ ΥΠΕΡΒΟΛΙΚΑ. Βεβαιωθείτε πως τα μπουλόνια έχουν τοποθετηθεί πλήρως μέσα στις λαβές πριν να τοποθετήσετε τα πόμολα της λαβής.

5. Τοποθετήστε τα κλιπ καλωδίων (3) που

παρέχονται, στην επάνω και την κάτω λαβή. Τοποθετήστε το καλώδιο στα κλιπ και βεβαιωθείτε πως υπάρχει επαρκής τζόγος στο καλώδιο. (Fig B3)

Συνδέστε τη λαβή του πλαισίου χόρτου στο επάνω μέρος του πλαισίου, όπως φαίνεται στην Εικ. C1-C4. Βήμα 1.Πατήστε σύντομα το μπροστινό μέρος της λαβής. (Fig C2)144

Βήμα2. Στη συνέχεια, σπρώξτε την μπροστά. (Fig C2) Βήμα3. Σπρώξτε το πίσω μέρος της λαβής προς τα κάτω. (Fig C2) Βήμα4. Τέλος, δέστε τα πλαστικά κλιπ επάνω στο μεταλλικό πλαίσιο. (Fig C3)

1. Απενεργοποιήστε τη μηχανή κοπής γκαζόν,

περιμένετε μέχρι να σταματήσουν οι λεπίδες και αφαιρέστε το κλειδί ασφαλείας.

2. Υψώστε το πτερύγιο ασφαλείας και κρατήστε

το πάνω, σιγουρευτείτε ότι έχετε αφαιρέσει το ένθετο συγκέντρωσης αχύρων.

3. Κρατήστε το δοχείο γκαζόν από το χερούλι και

τοποθετήστε το στα κάτω άγκιστρα (a) στην πλατφόρμα της μηχανής. (Fig D2)

4. Απελευθερώστε το κλείδωμα ασφάλισης για

να κλειδώσετε το δοχείο γκαζόν στη θέση του. Βεβαιωθείτε ότι το δοχείο γκαζόν είναι τοποθετημένο με ασφάλεια. (Fig D3) Χαλαρώστε ελαφρά το δοχείο συλλογής γκαζόν για να βεβαιωθείτε ότι έχει τοποθετηθεί πλήρως.

Κρατήστε τα σακούλα χόρτου, σηκώστε το πτερύγιο ασφαλείας (10) και κρατήστε το επάνω. Αφαιρέστε το δοχείο συλλογής γκαζόν (5). Να ελέγχετε πάντα γιατί το πτερύγιο ασφαλείας μπορεί να κλείσει την έξοδο αποφόρτισης ερμητικά πριν τη χρήση. Μην σηκώνετε ποτέ το πτερύγιο ασφαλείας (10) όταν η κουρευτική μηχανή χρησιμοποιείται χωρίς να έχει τοποθετηθεί η σακούλα χόρτου.

Τραβήξτε έξω τη μπαταρία απευθείας με τη λαβή μπαταρίας. (ΔείτεE1) : Να προσέχετε ώστε να μην πέσει η μπαταρία στα πόδια σας ή στο έδαφος κατά τη διάρκεια της αφαίρεσης.

Τοποθετήστε τη μπαταρία στη θήκη μπαταρίας και βεβαιωθείτε πως έχει τοποθετηθεί σωστά η μπαταρία. (Δείτε E2)

Η λεπίδα συνεχίζει να περιστρέφεται για μερικά δευτερόλεπτα και μετά τη διακοπή της μηχανής. Αφήστε το μοτέρ/τη λεπίδα να σταματήσει τελείως να περιστρέφεται πριν το/την ενεργοποιήσετε ξανά. Μην ενεργοποιείτε και απενεργοποιείτε γρήγορα.

1. Εισάγετε το κλειδί ασφαλείας στο περίβλημα

του κιβωτίου ταχυτήτων.

2. Μετακινήστε το κλειδί προς τα δεξιά και

κρατήστε το στη θέση του.

3. Τραβήξτε τη ράβδο του μοχλού προς τη λαβή

και θα ξεκινήσει η μηχανή.

4. Αφήστε το κλειδί ασφαλείας.

Για να σας υπενθυμίσει αμέσως να αδειάζετε τη σακούλα χόρτου όταν έχει γεμίσει, η μηχανή έχει μια ένδειξη στο επάνω μέρος της σακούλας ώστε να δείχνει την κατάσταση συλλογής. Μπορείτε να καταλάβετε την κατάσταση ως εξής:

Η μηχανή παρέχει μια λειτουργία πίσω αδειάσματος, ώστε να μπορείτε να κουρεύετε χωρίς συλλογή σε σακούλα. Οι ακαθαρσίες θα αδειάζουν από την πίσω κυλίστρα.

Επιλέξτε την ΑΘΟΡΥΒΗ λειτουργία όταν κουρεύετε σε κανονικές συνθήκες, αφαιρώντας περίπου 20mm χόρτου τη φορά.

Μετακινήστε το διακόπτη στηΛειτουργία τούρμπο όταν κόβετε πυκνό ή ψηλό χόρτο.

Οι λυχνίες LED ανιχνεύουν και εμφανίζουν συνεχώς την κατάσταση της μπαταρίας ως εξής: Πατήστε το κουμπί “POWERTEST” και θα ανάψει

Όταν ανάβουν και οι τρεις πράσινες λυχνίες, η μπαταρία είναι σε υψηλή κατάσταση φόρτισης. Όταν ανάβουν δύο λυχνίες ( ), η μπαταρία είναι σε μεσαία κατάσταση φόρτισης. Όταν ανάβει μόνο μια πράσινη λυχνία ( ), η φόρτιση της μπαταρίας είναι πολύ χαμηλή. Πριν χρησιμοποιήσετε για πρώτη φορά τη μηχανή κοπής γκαζόν, συνιστάται η μονάδα να φορτιστεί όλη τη νύχτα για να διασφαλιστεί η πλήρης φόρτιση της μπαταρίας.

Πριν ρυθμίσετε το ύψος κοπής, περιμένετε να σταματήσει τελείως η μηχανή. Οι λεπίδες κοπής συνεχίζουν να περιστρέφονται και αφού η μηχανή έχει απενεργοποιηθεί και μπορεί να προκαλέσουν τραυματισμό. Περιμένετε μέχρι να σταματήσουν όλα τα εξαρτήματα της μηχανής πριν τα αγγίξετε. Πριν την πρώτη χρήση ρυθμίστε το ύψος κοπής της μηχανής κουρέματος γκαζόν στην θέση που επιθυμείτε. Η μηχανή κοπής γκαζόν μπορεί να ρυθμιστεί σε 3 ύψη κοπής μεταξύ 20mm και 60mm. Πιάστε τον έναν τροχό και τραβήξτε των έξω από το αυλάκι και τοποθετήστε τον στο απαιτούμενο ύψος. ΟΛΟΙ οι υπόλοιποι τροχοί θα πρέπει να τοποθετηθούν στο ίδιο ύψος.

1. Να κουρεύετε το γκαζόν κατά μήκος της

πλαγιάς όχι πάνω και κάτω. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε κατεύθυνση στις πλαγιές. Μην κουρεύετε πολύ απόκρημνες πλαγιές. Να προσέχετε πάντα το βηματισμό

2. Απελευθερώστε το διακόπτη για να

απενεργοποιήσετε τη μηχανή κοπής γκαζόν όταν διασχίζετε σημεία με χαλίκι (τα χαλίκια μπορεί να πεταχτούν από τη λεπίδα).

3. Ρυθμίστε τη μηχανή κοπής στο υψηλότερο

επίπεδο κοπής όταν εργάζεστε σε τραχύ έδαφος ή σε υψηλό χορτάρι. Η αφαίρεση υπερβολικού γκαζόν σε μια φορά μπορεί να προκαλέσει πτώση του ασφαλειοδιακόπτη, και η μηχανή θα σταματήσει.

4. Εάν χρησιμοποιείτε δοχείο γκαζόν κατά τη

διάρκεια της περιόδου υψηλής ανάπτυξης, τα χόρτα μπορεί να προκαλέσουν απόφραξη στο άνοιγμα αδειάσματος. Απελευθερώστε το διακόπτη για να απενεργοποιήσετε τη μηχανή και αφαιρέστε το κλειδί ασφαλείας. Αφαιρέστε το δοχείο συλλογής γκαζόν και κουνήστε το χόρτο κάτω στο τέρμα του δοχείου. Επίσης καθαρίστε από χόρτα ή υπολείμματα τα οποία έχουν συσσωρευτεί γύρω από το άνοιγμα αδειάσματος. Αντικαταστήστε το δοχείο συλλογής γκαζόν.

5. Αν η μηχανή αρχίσει να δονείται με μη

φυσιολογικό τρόπο, απελευθερώστε το διακόπτη για να απενεργοποιήσετε τη μηχανή146

και αφαιρέστε το κλειδί ασφαλείας. Ελέγξτε αμέσως για την αιτία. Η δόνηση είναι ένδειξη προβλήματος. Μην χρησιμοποιήσετε τη μηχανή αν δεν γίνει έλεγχος.

Για να διασφαλίσετε μακροχρόνια και αξιόπιστη χρήση, να εκτελείτε τακτικά τις ακόλουθες διαδικασίες συντήρησης. Να ελέγχετε για εμφανή ελαττώματα όπως χαλαρή, μετατοπισμένη ή χαλασμένη λεπίδα, χαλαρά εξαρτήματα και φθαρμένα ή χαλασμένα εξαρτήματα. Να ελέγχετε ότι τα καλύμματα και οι προστασίες δεν είναι χαλασμένα και είναι σωστά προσαρτημένα στη μηχανή. Να εκτελείτε οποιαδήποτε απαραίτητη εργασία συντήρησης ή επισκευής πριν λειτουργήσετε τη μηχανή. Εάν εμφανιστεί σφάλμα στη λειτουργία της μηχανής κουρέματος παρά την τακτική συντήρηση, καλέστε τη γραμμή εξυπηρέτησης πελατών για βοήθεια.

ΝΑ ΔΙΑΤΗΡΕΙΤΕ ΤΗ ΛΕΠΙΔΑ ΑΚΟΝΙΣΜΕΝΗ ΓΙΑ ΚΑΛΥΤΕΡΗ ΑΠΟΔΟΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΚΟΠΗΣ ΓΚΑΖΟΝ. ΜΙΑ ΜΗ ΑΚΟΝΙΣΜΕΝΗ ΛΕΠΙΔΑ ΔΕΝ ΚΟΒΕΙ ΚΑΛΑ ΤΟ ΓΚΑΖΟΝ ΟΥΤΕ ΤΟ ΑΧΥΡΟ. ΝΑ ΦΟΡΑΤΕ ΚΑΤΑΛΛΗΛΑ ΓΥΑΛΙΑ ΠΡΟΣΤΑΣΙΑΣ ΟΤΑΝ ΑΠΟΜΑΚΡΥΝΕΤΕ, ΑΚΟΝΙΖΕΤΕ ΚΑΙ ΤΟΠΟΘΕΤΕΙΤΕ ΤΗ ΛΕΠΙΔΑ. ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΕΧΕΤΕ ΑΦΑΙΡΕΣΕΙ ΤΟ ΚΛΕΙΔΙ ΑΣΦΑΛΕΙΑΣ. Σε κανονικές συνθήκες λειτουργίας το ακόνισμα της λεπίδας δύο φορές το χρόνο είναι συνήθως επαρκές. Η άμμος προκαλεί φθορά της λεπίδας. Αν το γκαζόν σας έχει αμμώδες υπέδαφος, ενδέχεται να χρειάζεστε πιο συχνό ακόνισμα. ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΕ ΑΜΕΣΩΣ ΤΗ ΛΕΠΙΔΑ ΑΝ ΕΧΕΙ ΛΥΓΙΣΕΙ Ή ΠΑΘΕΙ ΒΛΑΒΗ.

1. Βεβαιωθείτε ότι η λεπίδα είναι σε ισορροπία.

2. Ακονίστε τη λεπίδα στην αρχική γωνία κοπής.

3. Ακονίστε τη λεπίδα και στις δύο ακμές κοπής,

αφαιρώντας ίσα μέρη και από τις δύο πλευρές.

1. Πριν αφαιρέσετε τη λεπίδα βεβαιωθείτε ότι ο

διακόπτης έχει απελευθερωθεί, η λεπίδα έχει σταματήσει να κινείται και το κλειδί ασφαλείας έχει απομακρυνθεί.

2. Αφαιρέστε τη λεπίδα από τη μηχανή. Δείτε

τις οδηγίες για αφαίρεση και τοποθέτηση της

3. Ασφαλίστε τη λεπίδα L-1 σε μέγγενη L-2.

4. Να φοράτε προστατευτικά γυαλιά και να είστε

προσεκτικοί για να μην κοπείτε.

5. Ακονίστε προσεκτικά τις ακμές της λεπίδας

με εργαλείο ακονίσματος L-3 ή με πέτρα ακονίσματος.

6. Ελέγξτε την ισορροπία της λεπίδας. Ανατρέξτε

στις οδηγίες για την ισορροπία της λεπίδας.

7. Επανατοποθετήστε τη λεπίδα στη μηχανή και

σφίξτε την καλά. Ανατρέξτε στις παρακάτω

Ελέγξτε την ισορροπία της λεπίδας τοποθετώντας την κεντρική οπή στη λεπίδα M-1 πάνω από ένα καρφί ή κατσαβίδι M-2, το οποίο είναι οριζόντια σφηνωμένο σε μέγγενη M-3. Αν οποιαδήποτε από τις ακμές της λεπίδας γέρνει προς τα κάτω ακονίστε αυτήν την ακμή. Η λεπίδα είναι σε ισορροπία όταν καμία άκρη δεν γέρνει.

Να ανανεώνετε τη μεταλλική λεπίδα μετά από 50 ώρες κούρεμα ή μετά από 2 χρόνια, οποιοδήποτε από τα δύο συμβεί νωρίτερα ανεξάρτητα από τις

Θα χρειαστείτε γάντια κήπου (δεν παρέχονται) και κλειδί με άγκιστρο (δεν παρέχεται) για να αφαιρέσετε τη λεπίδα. Κρατήστε τη λεπίδα (15) και ξεβιδώστε το μάνδαλο της λεπίδας (14) αριστερόστροφα χρησιμοποιώντας το κλειδί με άγκιστρο, και αφαιρέστε τη λεπίδα. Για να τη συναρμολογήσετε ξανά, τοποθετήστε τη λεπίδα (15) μαζί με τα άκρα κοπής προς το έδαφος. Στη συνέχεια σφίξτε καλά τα παξιμάδια της λεπίδας (14).147

Σταματάτε τη λειτουργία της μηχανής και να αφαιρείτε πάντα το κλειδί ασφαλείας. Καθαρίστε το εξωτερικό της μηχανής εξονυχιστικά με μια απαλή βούρτσα και πανί. Μην χρησιμοποιείτε νερό, διαλυτικά υγρά ή γυαλιστικά. Αφαιρέστε όλες τις λιπαρές ουσίες και τα υπολείμματα από τις σχισμές αερισμού. Γυρίστε τη μηχανή στο πλάι και καθαρίστε την περιοχή της λεπίδας. Εάν έχουν συσσωρευτεί υπολείμματα από γκαζόν στην περιοχή της λεπίδας, αφαιρέστε τα με ξύλινο ή πλαστικό

Αποθηκεύετε τη μηχανή σας σε ξηρό μέρος. Μην τοποθετείτε αντικείμενα πάνω στη μηχανή. Για να βοηθήσετε την αποθήκευση, απελευθερώστε το μοχλό λαβής άξονα και περιστρέψτε ή διπλώστε την επάνω λαβή.

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Δηλώνουμε ότι το προϊόν,

Συμμορφώνεται με τις παρακάτω Οδηγίες, EC Μηχανολογική Οδηγία 2006/42/eC EC Οδηγία Χαμηλού Βολτάζ 2006/95/eC EC Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/eC

- Διαδικασία Αξιολόγησης Συμβατότητας σύμφωνα

- Μετρημένο επίπεδο τάσης ήχου

- Δηλωμένο εγγυημένο επίπεδο τάσης ήχου

- Ο εμπλεκόμενος αναγνωρισμένος οργανισμός

Τα πρότυπα προσαρμόζονται με

Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο,

2011/09/13 Jacky Zhou POSITEC Διευθυντής Ποιότητας148
