KULLANIM KILAVUZU WG706E WORX

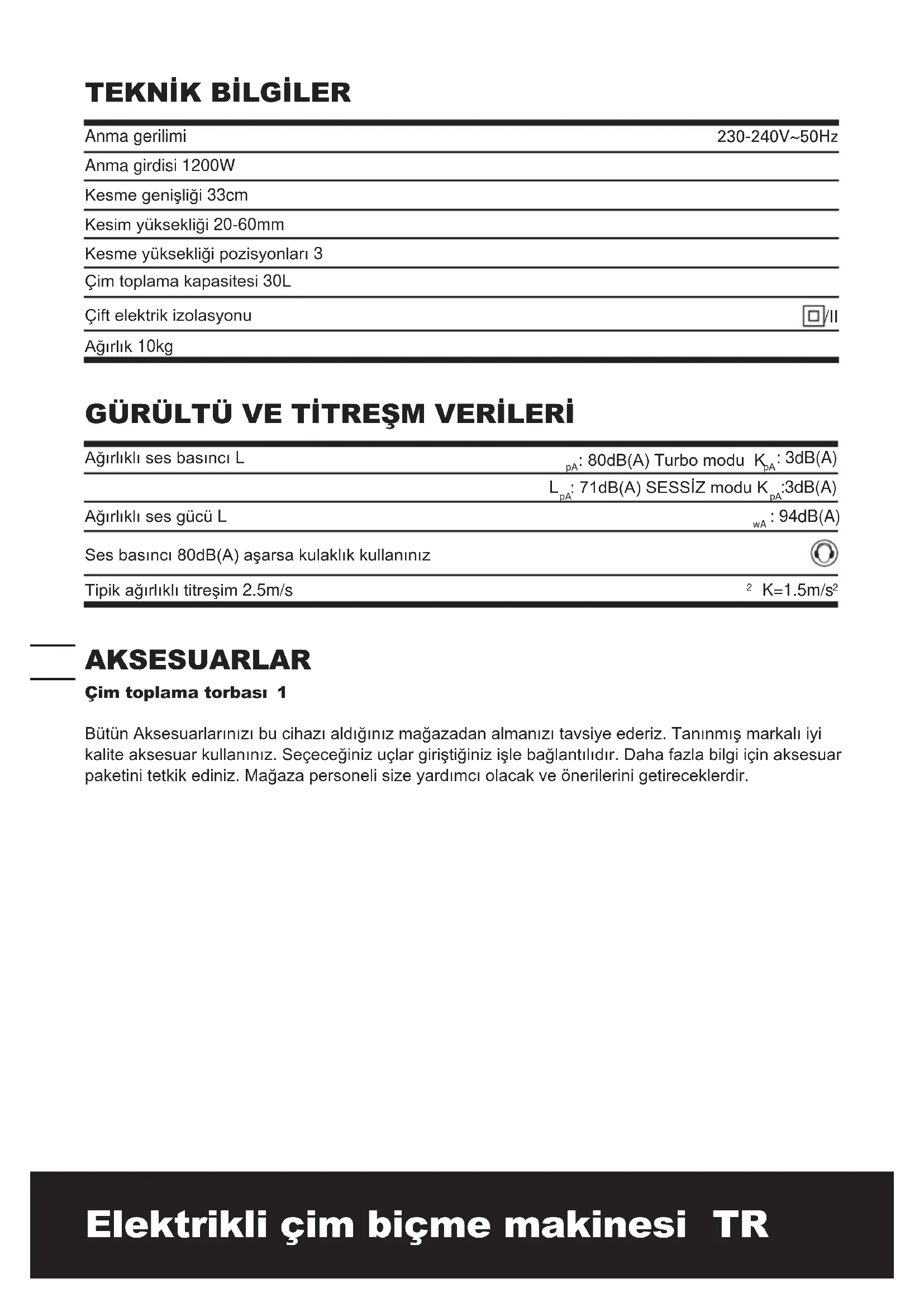

Anma gerilimi 230-240V~50Hz Anma girdisi 1200W Kesme genişliği 33cm Kesim yüksekliği 20-60mm Kesme yüksekliği pozisyonları 3 Çim toplama kapasitesi 30L Çift elektrik izolasyonu /II Ağırlık 10kg

Ağırlıklı ses basıncı L

:3dB(A) Ağırlıklı ses gücü L

: 94dB(A) Ses basıncı 80dB(A) aşarsa kulaklık kullanınız Tipik ağırlıklı titreşim 2.5m/s

Bütün Aksesuarlarınızı bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir.9392

Aşağıdaki talimat hükümlerine uyarken hata yapılacak olursa, elektrik çarpmaları, yangın ve/veya ağır yaralanmalara neden olunabilir.

- Bu cihazın düşük ziksek, algısal veya zihinsel yeteneklere sahip veya tecrübesi ve bilgisi olmayan insanlar tarafından kullanılması, onların güvenliğinden sorumlu olan bir kişi tarafından denetlenmedikçe veya cihazın kullanımıyla ilgili talimat verilmedikçe, zararlıdır. - Çocukların cihazla oynamadıklarından emin olmak için göz kulak olunmalıdırlar. Kaynak kablosu zarar görmüşse, herhangi bir tehlikeyi önlemek amacıyla üretici, servis elemanı veya benzer yetkili kişilerce değiştirilmelidir.

1) Talimatları dikkatle okuyun. Kontrolleri ve

cihazın özel kullanımını tanıyın;

2) Çocukların ve talimatları bilmeyen kişilerin

cihazı kullanmasına engel olun. Ulusal mevzuatlar operatörün yaşına kısıtlama getirebilir;

3) Yakında insanlar, özellikle çocuklar veya

hayvanlar varken çimleri biçmeyin;

4) Operatör veya kullanıcı başkalarına veya

başkalarının mülklerine verilecek zararlardan kendileri sorumludur.

1) Çimleri biçerken daima ayakkabı ve uzun

pantolon giyin. Cihazı çıplak ayakla veya terlikle kullanmayın;

2) Cihazın kullanılacağı alanı dikkatle inceleyin

ve tüm taş, sopa, kablo, kemik ve benzeri yabancı maddeleri temizleyin;

3) Kullanmadan önce bıçaklarda, bıçak

cıvatalarında ve kesme düzeneğinde aşınma ve hasarı olup olmadığını kontrol edin. Dengeyi korumak için dizilerdeki aşınmış bıçak ve cıvataları değiştirin;

4) Çok bıçaklı makinelerde, bir bıçağın

döndürülmesi diğer bıçakların dönmesine neden olacağı için dikkatli olun.

1) Sadece gündüz saatlerinde veya yeterli

ışıklandırma altında çim biçin;

2) Makineyi mümkün olduğu sürece ıslak çimde

kullanmaktan kaçının;

3) Tümseklerde adımınıza daima dikkat edin;

4) Koşarak kullanmayın;

5) Tekerlekli döner makineler için eğimli

bölgelerde aşağı ya da yukarı hareket etmek yerine eğim üzerinde yatay olarak hareket edin;

6) Tümsekler üzerinde yön değiştirirken son

derece dikkatli olun;

7) Dik tümseklerin üzerindeki çimleri fazla

8) Cihazı çevirirken veya kendinize doğru

çekerken çok dikkatli olun;

9) Makine taşınmak amacıyla çim dışındaki

yüzeylerde götürülecekse ve çim biçmeye götürülüyorsa bıçakları durdurun;

10) Makineyi asla kusurlu cıvatalar, somunlarla,

deektör ve/veya çim toplayıcı güvenlik tertibatı olmaksızın kullanmayın;

11) Motoru talimatlara uygun olarak çalıştırın ve

ayaklarınızı bıçaklardan uzak tutun;

12) Motor çalışırken makineyi kesinlikle

13) Çim biçme makinesi çalıştırılırken dönen

parçalara ellerinizi veya ayaklarınızı sokmayın;

14) Fişi prizden çekmeyi gerektiren durumlar

- Makineyi kontrol ederken, temizlerken ya da bakımı yapılırken; - Yabancı maddeye çarptığında.Makineyi inceleyin ve gereken tamiratı yapın; - ğer makine anormal şekilde sallanıyorsa (derhal kontrol edin);

1) Makinenin güvenli şekilde çalışması için tüm

somunları, cıvataları, vidaları sıkıştırın;

2) Çim tutma mekanizmasını sık sık aşınma

veya bozulmaya karşı kontrol edin;

3) Aşınmış ya da zarar görmüş parçaları

4) Parmaklarınızı makinenin dönen bıçaklarıyla

sabit parçaları arasına kaptırmayı önlemek için makinenin ayarlanması esnasında dikkatli olun.

- Kabloları hasarlı veya aşınmışsa çim biçme makinesini kullanmayın. - Elektrik prizine hasarlı bir kablo bağlamayın ya da prizden çekmeden önce hasarlı kabloya dokunmayın. Hasarlı kablo elektrik bulunan parçalarla temasa neden olabilir. - Makine devreden çıkarılmadan ve bıçaklar tamamıyla durmadan önce bıçaklara kesinlikle dokunmayın. - Uzatma kablosunu bıçaklardan uzak tutun. Bıçaklar kabloların hasar görmesine ve elektrik bulunan parçalarla temasa neden olabilir. - Aleti akım şebekesinden ayırın (örneğin şebeke şini çekin veya kapama emniyetini kullanın) - Makine kullanılmadan bırakıldığında, - Tıkanıklık açılırken, - Makineyi kontrol ederken, temizlerken ya da bakımı yapılırken, - Yabancı maddeye çarptığında, - Çim biçme makinesi anormal biçimde titremeye baµlarsa. - Makineyi güvenli çalıştırma için talimatları dikkatli bir şekilde okuyun; - Öneriler: - Cihazların 30mA’dan daha fazla alternatif akıma sahip olmayan Artık Akım Aygıtlarıyla (RCD) desteklenmeleri tavsiye edilir.

Bu makineyi çalıştırmadan önce talimat kılavuzunu okuyun Çevredeki kişileri uzakta tutun. Bıçaklar makine kapatıldıktan sonra dönmeye devam eder. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin. Keskin bıçaklara dikkat edin. Motor kapatıldıktan sonra bıçaklar dönmeye devam eder- Bakım işinden önce veya kablo hasarlıysa şi prizden çekin. Bağlantı Kablosunu kesici bıçaklardan uzak tutun. Bu ürün elektriksel ve elektronik atıkların giderilmesine ilişkin bir sembol ile işaretlenmiştir. Bu, bu ürünün evsel atıklarla birlikte atılamayacağını, 2002/96/CE Avrupa Direktine uygun bir toplama sistemine verileceğini ifade eder. Daha sonra çevre üzerindeki etkisini azaltmak için geri dönüştürülecek ve parçalara ayrılacaktır. Elektrikli ve eletronik ekipmanlar tehlikeli maddeler içerdiklerinden çevre ve insan sağlığı için zararlı olabilir.9594

Bu ürün evlerde ve özel alanlarda çim biçme için geliµtirilmiµtir.

Önce, çim biçme makinesi monte emin olun aksesuarları tamamlandığında bilgi yukarıda göre aksesuarları onay.

1) Çıkıntının her iki tarafındaki vidaları (X2)

2) Alt tutma yerini bulunan çıkıntının (9)

üzerindeki deliklere yerleştirin.

3) Ürünle birlikte verilen vidalarla sabitleyin (Şek

4) Üst tutma yerini (8) civatalarla takın ve kam

levyesini (3) alt tutma yerine (9) kilitleyin (Şek A3).

5) Her iki kilit kam levyesini de sıkın. Tutma

yerinin TAMAMEN sabitlenip sabitlenmediğini kontrol edin. Kam levyesinin baskısı kilit kam levyesi (3) saat yönünde/saatin aksi istikametinde ayarlanarak düzenlenebilir. GEREĞİNDEN FAZLA SIKIŞTIRMAYIN. Tutma yeri topuzlarını takmadan önce civataların tutma yerilerine tamamiyle takıldığından emin olun.

6) Birlikte verilen kablo klipslerini (2) üst ve alt

tutma yerine takın. Yeterli kablo gevşekliği bırakarak kabloyu klipslerin içerisine yerleştirin (Şek A4).

Çim kutusu tutma yerini Şek. B1-B4’de gösterildiği gibi kutunun üstüne takın. Adım1. Tutma yerinin önüne hafçe bastırın (Şek B2). Adım 2. Daha sonra ileri doğru itin (Şek B2). Adım 3. Tutma yerinin arkasını aşağıya itin (Şek B2). Adım 4. Son olarak, plastic klipsleri metal gövdenin üzerine mandallayın (Şek B3).

1) Çim biçme makinesini kapatın, bıçak

durana kadar bekleyin ve ardından güvenlik anahtarını çıkarın.

2) Güvenlik kanadını kaldırın ve yukarıda tutun;

saman girişinin çıkartıldığından emin olun.

3) Çim torbasını tutacağından kaldırmak suretiyle

alın ve çim torbasını çim biçme makinesinin üzerinde bulunan alt kancaların (a) üzerine yerleştirin (Şek. C2).

4) Çim torbasını getirdiğiniz konumda sabitlemek

için güvenlik mekanizmasını serbest bırakın. Çim torbasının tamamıyla sabitlendiğinden emin olun (Şek.C3). Çim torbasının tamamıyla sabitlendiğinden emin olmak için çim torbasının üzerine hafçe bastırın.

Çim torbasını tutun, emniyet kapağını kaldırın (10). Çim torbasını çıkarın (5). Kullanmadan önce emniyet kapağının tahliye deliğini sıkıca kapattığından daima emin olun. Çim biçme makinesi çim tobası takılı olmadan kullanılırken kesinlikle güvenlik kapağını (10) kaldırmayın.

Dişi uzatma kablosunu sokete takın. Fişi prize takın ve ON anahtarına basın.

Bir elle güvenlik butonuna basın ve basılı tutarken (D1) diğer elinizle de anahtar kolunu (D2) kola doğru sıkın ve butonun emniyet kilidini açın. Makine çalışmaya başlar, çimleri kesmeye başlamadan önce makinenin tam hıza ulaşmasını bekleyin. Daha sonra çalışır halde tutmak için iki elinizle anahtar koluna bastırın9796

Anahtar kolunu bırakın.

Doğru şekilde kesmek için, en iyisi güç kaynağına yakın bir noktada kesime başlamak ve güç kaynağından uzaklaşarak çalışmak olacaktır. Biçme makinesini güç kaynağına dik açı yapacak şekilde sürün ve kabloyu kesilmiş olan zemine yerleştirin.

Bu meydana geldiğinde, çim biçme makinesini durdurun ve şi prizden çekin. Güç kolunu serbest bırakın, her türlü tıkanıklığı temizleyin ve daha sonra yeniden çalıştırın. Çim biçme makinesi tekrar durursa, motorun üzerindeki yükü azaltmak için kesme yüksekliğini arttırın. Çim biçerken, motorun zor koşullarda çalışmasına engel olun. Motor çalışırken, motorun hızı düşer ve motor sesinde bir değişiklik fark ederseniz çim biçmeyi durdurun, anahtar kolu bırakın ve kesim yüksekliğini artırın. Bunun yapılmaması makineye zarar verebilir.

Çim torbasının tamamen dolu olduğunu size anında hatırlatmak için, çim biçme makinesinde torbanın üstünde toplama durumunu gösteren bir göstergeye bulunmaktadır. Aşağıdaki gibi durumu takip edebilirsiniz.

Çim biçme makinesi arkadan boşaltma işlevine sahiptir- bu nedenle torbaya toplamadan hareket edebilirsiniz, çöp arka kanaldan boşaltılacaktır.

Kesme işlemi ağır olduğunda veya aşırı büyümüş çimler söz konusu olduğunda kadranı Turbo moduna ayarlayın.

Normal koşullarda, bir defada yaklaşın 20 mm’lik çim keserken Sessiz modu seçin. TURBO işlevi sadece çim biçme işlemi sırasında etkinleştirilir. TURBO veya Sessiz modu seçtiğinizde motor hızı çim biçme sişlemi sırasında değişecektir.

Çim biçme yüksekliğini ayarlamadan önce, makinenin tamamen durmasını bekleyin. Çim biçme makinesinin bıçakları makine kapatıldıktan sonra dönmeye devam eder ve dönen bir bıçak yaralanmaya sebep olabilir. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin. İlk kesmeden önce, çim biçme makinesinin derinliğini istenilen konuma ayarlayın. Çim biçme makinesi 20mm ila 60mm arasında 3 farklı kesim yüksekliğine göre ayarlanabilir. Tekerleğin birini tutun ve yuvadan çekip çıkarın, tekrar istediğiniz yüksekliğe takın. BÜTÜN diğer tekerlerin aynı yükseliğe takılmış olmaları gerekmektedir.

Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur. Aletinizin içinde servis gerektiren aksam bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapılmalıdır. Havalandırma9796

yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez. Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.

Makine elektrik akımına bağlıyken kesinlikle montaj veya ayarlama yapmayın. Açma/kapama düğmesinin kapalı konumda olmasına ve güç kablosunun prizden çekili olmasına dikkat edin. Bıçakların bakımını yaparken daima dikkat edin – keskin uçlar yaralanmaya sebebiyet verebilir, eldiven kullanın. Bıçakları çıkarmak ve değiştirmek için şu prosedürü izleyin: Bıçağı çıkarmak için bahçe eldiveni (makineyle beraber verilmemiştir) ve İngiliz anahtarı gerekecektir. Bıçağı tutun (14) bıçağın cıvatasını İngiliz anahtarı ile saat yönünün tersine çevirerek çıkarın (13) Bıçağı sökün ve yenisini taktıktan sonra cıvatasını takın. Bıçağın Şekil G’daki gibi doğru yerleştirildiğinden emin olun ve cıvatayı iyice sıkıştırın.

Bıçaklarınızı, durumuna bakılmaksızın, 50 saat kullanımdan sonra veya 2 yılda bir, hangisi daha erken ise, değiştirin.

Yumuşak bir fırça ve bezle cihazın dışını iyice temizleyin. Su, solvent veya cila kullanmaktan kaçının. Tüm çim ve kalıntıları, özellikle havalandırma ızgarasındakileri, çıkarın. Makineyi yan çevirin ve bıçakları temizleyin. Eğer bıçakların olduğu kısımda çimenler sıkışmışsa, tahta veya plastik bir aletle çıkarın. Makineyi rutubetsiz ortamda muhafaza edin. Makinenin üzerine başka nesneler koymayın. Depolamada kolaylık açısından, kanat vidalarını gevşetin ve kolları katlayın. Çim biçme makinesini taşıma kolu ile taşıyabilirsiniz (11). Üst kolu açıp kaparken kabloların sıkışmamasına dikkat edin.

Bu ürün elektriksel ve elektronik atıkların giderilmesine ilişkin bir sembol ile işaretlenmiştir. Bu, bu ürünün evsel atıklarla birlikte atılamayacağını, 2002/96/ CE Avrupa Direktine uygun bir toplama sistemine verileceğini ifade eder. Daha sonra çevre üzerindeki etkisini azaltmak için geri dönüştürülecek ve parçalara ayrılacaktır. Elektrikli ve eletronik ekipmanlar tehlikeli maddeler içerdiklerinden çevre ve insan sağlığı için zararlı olabilir.9998

Biz, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Ürünümüzün aşağıdaki Direktiere uygun olduğunu beyan ederiz, Tanım

İşlev Aşağıdaki direktiere uygundur: Makine Direkti Elektromanyetik Uygunluk Direkti

RoHS Direkti Açık Alanda Kullanılan Teçhizat Tarafından Oluşturulan Çevredeki Gürültü Emisyonu Direkti

- Ek VI uyarınca Uygunluk Değerlendirme Prosedürü - Ölçülen Ses Gücü Seviyesil - Beyan Edilen Garanti Edilen Ses Gücü Seviyesi

Standartlar aşağıdakilere uygundur:

Teknik dosyayı oluşturmaya yetkili kişi,
