BEDIENUNGSANLEITUNG WG706E WORX

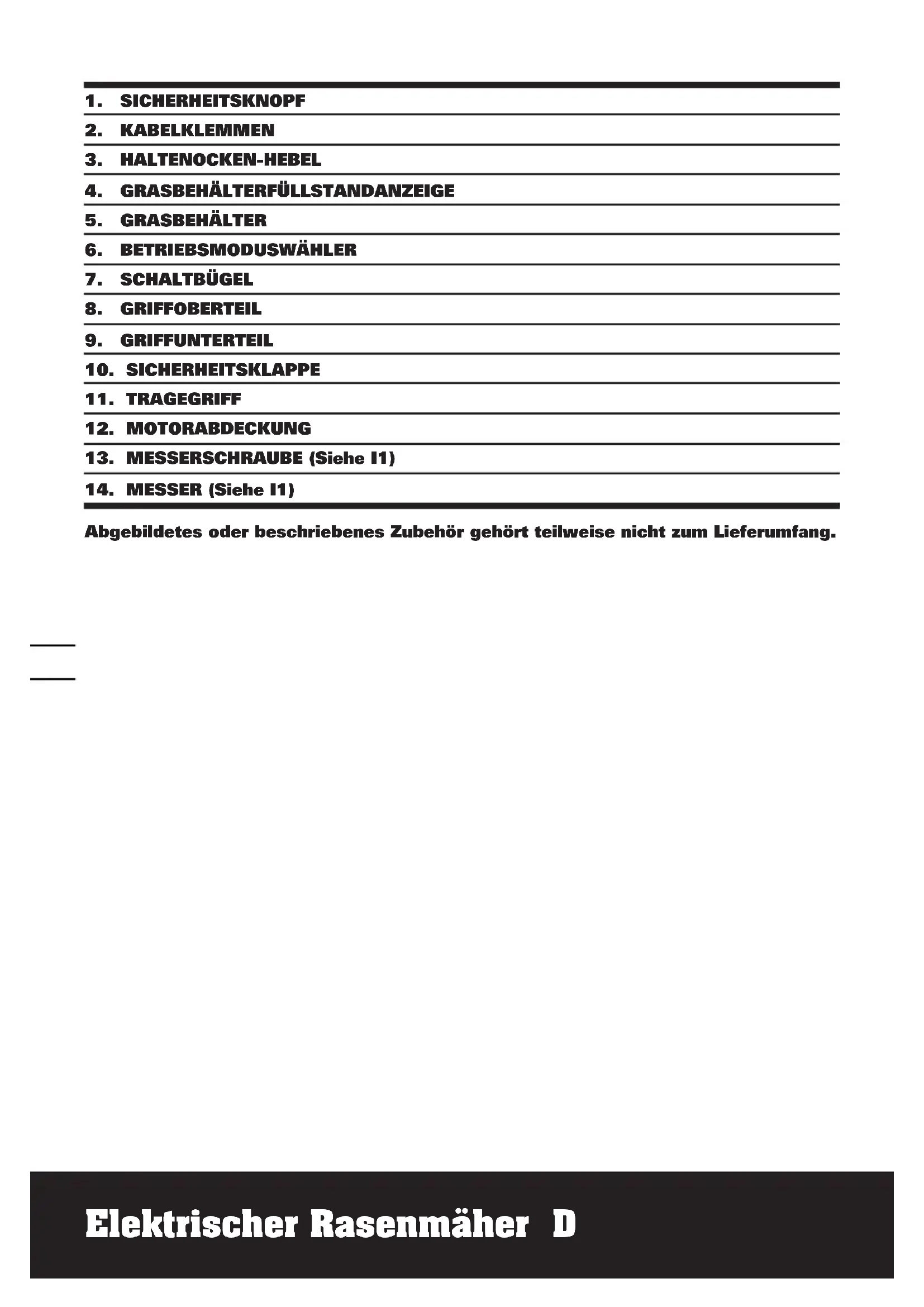

6. BETRIEBSMODUSWÄHLER

10. SICHERHEITSKLAPPE

13. MESSERSCHRAUBE (Siehe I1)

14. MESSER (Siehe I1)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.1514

Elektrischer Rasenmäher D TECHNISCHE DATEN Typ WG706E(705-719-Bezeichnung der Maschine, Repräsentant Rasenmäher) Nennspannung 230-240V~50Hz Nennleistung 1200W Schnittbreite 33cm Schnitthöhe 20-60mm Schneidehöhen-positionen 3 Grasfangkorb 30L Schutzisolation /II Gewicht 10kg

LÄRMPEGEL UND VIBRATIONEN

Gewichteter Schalldruck L

:3dB(A) Gewichtete Schallleistung L

: 94dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A) Typischer gewichteter Vibrationswert 2.5m/s

ZUBEHÖRTEILE Grasbehälter 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.1716 Elektrischer Rasenmäher D

ALLGEMEINE SICHERHEITSHINWEISE füR ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. - Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden. - Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Lassen Sie ein beschädigtes Netzkabel vom Hersteller, von einem Fachhändler oder von einer ähnlich qualifizierten Person austauschen, um eine Gefährdung zu vermeiden. TRAINING

1. Die Anweisungen aufmerksam durchlesen.

Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut.

2. Niemals Kindern oder mit diesen

Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.

3. Niemals mähen, während sich Personen,

insbesondere Kinder, oder Tiere in unmittelbarer Nähe aufhalten.

4. Die Bedienperson bzw. der Benutzer ist

für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. VORBEREITUNG

1) Ragen Sie beim Mähen stets festes

Schuhwerk und eine lange Hose. Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen;

2) Tragen Sie beim Mähen stets festes

Schuhwerk und eine lange Hose. Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen;

3) Vor der Benutzung immer durch

Augenschein prüfen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden;

4) Achten Sie darauf, dass bei Geräten mit

mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann. BETRIEB

1) Nur bei Tageslicht oder gutem künstlichen

2) Nach Möglichkeit nicht in nassem Gras

3) Auf schrägen Flächen stets auf sicheren

4) Gehen Sie, laufen Sie nicht;

5) Mähen Sie bei Rotormaschinen mit

Rädern Abhänge niemals auf hinaus oder hinab, sondern immer seitlich am Hang entlang;

6) Beim Richtungswechsel an Abhängen

äußerst vorsichtig sein;

7) Keine besonders steilen Abhänge mähen;

8) Beim Rückwärtsgehen oder Ziehen des

Rasenmähers äußerst vorsichtig sein;

9) Die Messer müssen stehen, wenn der

Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport vom und zu dem zu mähenden Bereich;

10) NDen Rasenmäher auf keinen Fall

mit defekten Schutzvorrichtungen oder Schutzblechen, oder ohne ordnungsgemäß montierte1716

Elektrischer Rasenmäher D Sicherheitseinrichtungen wie z. B. Prallbleche und/oder Grasfangvorrichtung betreiben;

11) Den Motor wie in den Anweisungen

beschrieben starten und dabei darauf achten, dass die Füße ausreichend weit von den Messern entfernt sind;

12) Niemals den Rasenmäher bei laufendem

Motor anheben oder tragen;

13) Halten Sie im Betrieb Hände und Füße von

beweglichen Teilen fern.;

14) Ziehen Sie den Stecker aus der Steckdose:

- Vor Wartungs-, Reinigungs- oder sonstigen Arbeiten an der Maschine; - Nach der Kollision mit einem Fremdkörper. Den Rasenmäher auf Beschädigungen untersuchen und wenn notwendig instand setzen lassen; - Falls der Rasenmäher plötzlich ungewöhnlich stark zu vibrieren beginnt (sofort prüfen); WARTuNG uND AuFBEWAhRuNG

1) Den Festsitz aller Schrauben, Muttern und

Bolzen sicherstellen, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet ;

2) Den Grasfangkorb regelmäßig auf

Abnutzung überprüfen;

3) Abgenutzte oder beschädigte Teile

sicherheitshalber auswechseln;

4) Achten Sie bei der Einstellung des

Gerätes darauf, dass Ihre Finger nicht zwischen dem beweglichen Messer und feststehenden Teilen eingeklemmt werden. WARNuNG: - Benutzen sie den Rasenmäher nicht, wenn Kabel beschädigt der abgenutzt sind. - Stecken Sie beschädigte Kabel nicht in die Steckdose und berühren Sie beschädigte Kabel nicht, bevor es von der Steckdose getrennt wurde. Ein beschädigtes Kabel kann zu einem Kontakt mit stromführenden Teilen führen. - Berühren Sie nicht die Schneidblätter, bevor die Maschine von der Stromversorgung getrennt wurde und die Schneidblätter vollständig ruhen. - Halten Sie Verlängerungskabel immer von den Schneidblättern entfernt. Die Schneidblätter können Kabel beschädigen und einen Kontakt mit stromführenden Teilen hervorrufen. - Unterbrechen Sie die Stromversorgung (indem Sie z.B. den Stecker aus der Steckdose ziehen) - Sie die Maschine unbeaufsichtigt lassen, - Sie ein Hindernis wegräumen, - Sie die Maschine überprüfen, säubern oder an der Maschine arbeiten, - Nach dem Zusammenstoß mit einem unbekannten Objekt, - wenn die Maschine ungewöhnlich stark vibiriert. - Lesen Sie die Gebrauchsanweisung, um den sicheren Betrieb des Geräts zu gewährleisten; - Empfehlungen: - Schließen Sie die Maschine nur an einen Stromkreis, der mit einem Fehlerstrom- Schutzschalter ausgestattet ist, und dessen Auslösestrom nicht mehr als 30mA beträgt.1918 Elektrischer Rasenmäher D

SyMBOLE BESTIMMUNGSGEMÄSSER GEBRAUCH Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. ZUSAMMENBAU ACHTUNG! Überzeugen Sie sich vor der Montage des Rasenmähers, dass sämtliches Zubehör (siehe weiter oben) mitgeliefert wurde.

1. AUFSETZEN DES HANDGRIFFS (Siehe

1) Entfernen Sie die beiden Schrauben an

beiden Seiten des Decks (Siehe A1).

2) Setzen Sie das untere Griffstück (9) in die

Öffnungen am Deck ein.

3) Mit den mitgelieferten Schrauben fixieren

4) Bringen Sie das obere Griffstück (8)

mitsamt Schrauben und Fixierhebel (3) am unteren Griffstück (9) an (Siehe A3).

5) Ziehen Sie die beiden Fixierhebel an.

Vergewissern Sie sich, dass das Griffstück absolut FEST sitzt. Die Fixierhebel (3) können durch Drehen im/gegen den Uhrzeigersinn gelöst und fixiert werden.

ZIEHEN SIE DEN BOLZEN NICHT ZU

FEST AN. HINWEIS: Achten Sie darauf, dass die Schrauben komplett durch das Griffstück geführt wurden, bevor Sie die Griffknöpfe anbringen.

6) Bringen Sie die Kabelklemmen (2) am

oberen und unteren Griffstück an. Führen Sie das Kabel durch die Kabelklemme, achten Sie auf ausreichend Reserve (Siehe A4).

2. BEFESTIGUNG DES GRAS-BEUTELS

Befestigen Sie den Grasbehältergriff wie in den Abbildungen B1 bis B4 gezeigt am Gehäuseoberteil. Schritt 1. Setzen Sie das Griffvorderteil an (Siehe B2). Schritt 2. Anschließend nach vorne schieben (Siehe B2). Schritt 3. Griffrückteil nach unten drücken. Lesen Sie die Bedienungsanleitung aufmerksam durch und stellen Sie sicher Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein Die Messer drehen sich nach dem Ausschalten der Maschine weiter. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen. Vorsicht scharfe Schneidblät- ter. Schneidblätter haben einen Nachlauf, nachdem die Maschine ausgeschaltet ist. Trennen Sie vor einer Wartung, oder wenn das Ka- bel beschädigt ist den Stecker von der Steckdose. Halten Sie das Anschlusskabel von den Schneidmessern fern. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.1918

Elektrischer Rasenmäher D (Siehe B2). Schritt 4. Zum Abschluss mit den Kunststoffclips am Metallrahmen fixieren (Siehe B3). ACHTUNG: Griff nicht verkehrt herum montieren. Griff wie in Abbildung C1 gezeigt anbringen.

1) Stellen Sie den Rasenmäher aus.

Warten Sie, bis die Klingen zum Stehen gekommen sind und entfernen Sie dann den Sicherheitsschlüssel.

2) Stellen Sie die Sicherheitsklappe hoch

und halten Sie sie oben. Stellen Sie sicher, dass der Mulch-Einsatz entfernt wurde.

3) Heben Sie den Gras-Beutel am Griff auf.

Positionieren Sie den Gras-Beutel auf den unteren Haken (a) des Rasenmäher- Verdecks (Siehe C2).

4) Lösen Sie das Schutzgitter, um den

Gras-Beutel in seiner Position zu fixieren. Gehen Sie sicher, dass der Gras-Beutel fest installiert ist (Siehe C3). HINWEIS: Drücken Sie den Gras-Beutel leicht ein, um sicherzugehen, dass er komplett installiert ist.

4. ENTFERNEN/AUSLEEREN

Halten Sie den Grasbehälter fest, heben Sie die Sicherheitsklappe (10) an. Den Grasfangkorb (5) abnehmen. ACHTUNG! Kontrollieren Sie, ob die Sicherheitsklappe die Austragsöffnung sicher abdeckt, ehe Sie den Rasenmäher ohne Grasfangkorb benutzen. Heben Sie die Sicherheitsklappe (10) niemals an, falls Sie ohne angebrachten Grasbehälter mit dem Mäher arbeiten.

1. EIN- UND AUSSCHALTEN (Siehe D1,

D2) EINSCHALTEN Verbinden Sie den Stecker mit der Stromversorgung und schalten Sie auf ON. Die Schalterbox ist mit einem Entriegelungs-Knopf ausgestattet, um versehentliches Starten zu verhindern. Mit einer Hand drücken und halten Sie den Sicherheitboden (D1) mit der anderen Hand drücken Sie den Schalter (D2) gegen den Handgriff und geben den Sicherheits- Ausschalter. Die Maschine ist nun betriebsbereit, warten Sie, bis das Gerät die volle Drehzahl erreicht hat, bevor Sie mit dem Mähen beginnen. Danach mit beiden Händen den Schaltbügel fassen, damit der Mäher an bleibt. AUSSCHALTEN Den Schaltbügel loslassen.

Den Rasenmäher an der Rasenkante und so nah wie möglich an der Netzsteckdose ansetzen und von der Netzsteckdose weg arbeiten. Im rechten Winkel zur Netzsteckdose arbeiten und nach jedem Wenden das Kabel auf die bereits gemähte Seite legen HINWEIS: Der Motor ist mit einer Sicherheitsschaltung ausgestattet, die aktiviert wird, wenn der Motor überlastet ist oder sich das Messer verklemmt. Geschieht dies, halten Sie an und ziehen Sie den Netzstecker. Lassen Sie den Schalter los, entfernen Sie überschüssiges Material, und starten Sie den Rasenmäher neu. Wenn die Sicherheitsschaltung erneut aktiviert wird, vergrössern Sie bitte die Schnitthöhe, um die Motorbelastung zu senken. WARNUNG! Beim Mähen unter besonders schweren Bedingungen den Motor nicht überlasten. Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch ändert sich. In diesem Fall anhalten, den Schaltbügel loslassen und eine größere Schnitthöhe einstellen. Andernfalls kann der Motor beschädigt werden.

3. GRASBEHÄLTERFÜLLSTANDANZEIGE

(Siehe E) Damit Sie den Grasbehälter rechtzeitig leeren können, wird der Füllstand des Behälters an der Oberseite des Grasbehälters angezeigt. Dies lässt sich auch anders ablesen:2120 Elektrischer Rasenmäher D

Leer: Klappe leicht geöffnet (a) Voll: Klappe geschlossen (b)

4. HECKAUSWURF (Siehe F)

Ihr Rasenmäher wirft das Schnittgut am Heck aus – ein Betrieb ohne Sammelbehälter ist daher möglich. Das Schnittgut wird hinten ausgeworfen.

5. BETRIEBSMODUSWÄHLER (Siehe G)

Status1: Turbomodus Stellen Sie den Betriebsartwähler auf den Turbomodus ein, wenn Sie dichtes oder verfilztes Gras schneiden. Status2: Leiser Modus Wählen Sie den leisen Modus für tägliche Arbeiten, bei denen Sie Gras bis zu einer Höhe von 2 cm schneiden. WICHTIG! Die TURBO- Modus wird nur während des Mähens aktiviert. Bei Auswahl des TURBO- oder Leiser -Modus ändert sich während des Mähens die Motorgeschwindigkeit.

6. A EINSTELLEN DER SCHNITTHÖHE

(Siehe H) WARNUNG: Vor dem Einstellen der Schnitthöhe den Mäher abschalten. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen. Stellen Sie die Schnitttiefe vor dem ersten Einsatz auf die gewünschte Tiefe ein. Der Rasenmäher kann auf 3 Schnitthöhen zwischen 20mm und 60mm eingestellt warden. Ziehen Sie jeweils ein Rad heraus, setzen Sie es in der gewünschten Höhe wieder ein. ALLE Räder sollten auf dieselbe Höhe eingestellt werden. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen. WARTUNG DER MESSER (Siehe I1, I2) WARNUNG! Vor allen Arbeiten oder Einstellungen an dem Rasenmäher den Netzstecker ziehen. Stellen immer sicher, dass der Ein-Aus-Schalter in der Aus-Position ist und dass der Anschlussstecker nicht mit dem Stromnetz verbunden ist. Gehen Sie immer vorsichtig mit dem Schnittwerkzeug um; an scharfen Kanten kann man sich verletzten. Verwenden Sie Handschuhe. Befolgen Sie diese Procedere um das Blatt zu wechseln. Hierzu benötigen Sie Garten- Handschuhe und einen Schlüssel (nicht im Lieferumfang) um das Blatt zu wechseln. Halten Sie das Blatt (14) und lösen Sie den Blattbolzen (13), indem Sie gegen die Uhrzeigerrichtung schrauben. Tauschen Sie das Blatt und setzten Sie ein neues Blatt ein. Vergewissern Sie sich, dass das Blatt gut2120

Elektrischer Rasenmäher D positioniert ist wie in Abb.I1, danach ziehen Sie den Bolzen fest. ZIEHEN SIE DEN BOLZEN NICHT ZU FEST AN. Erneuern Sie das Metall-Blatt nach 50 Stunden Rasenmähen oder nach 2 Jahren, je nachdem, was in Ihrem Fall eher zutrifft. Falls das Blatt beschädigt ist oder gerissen, ersetzen Sie es durch ein neues Blatt. AUfBEWAHRUNG:(Siehe J) Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfernen, insbesondere von den Lüftungsschlitzen. Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfernen. Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um Platz zu sparen, die Flügelmuttern lösen und den Griff vollständig zusammenklappen. Sie können den Rasenmäher am Tragegriff (11) tragen. Sicherstellen, dass die Kabel beim Zusammen- und Aufklappen des Griffoberteils nicht eingeklemmt werden. Griffoberteil nicht fallen lassen. UMWELTSCHUTZ Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. KONfORMITÄTSERKLÄRUNG Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Elektrischer Rasenmäher Typ WG706E(705-719-Bezeichnung der Maschine, Repräsentant Rasenmäher) Funktion Grasschnitt Den bestimmungen der folgenden richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen, Richtlinie 2000/14/EC geändert durch 2005/88/EC Konformitätsbewertungsverfahren nach Anhang VI - Gemessene Schallleistung 90dB(A) - Garantierte Schallleistung 94dB(A) - Zertifizierungsstelle Name: Intertek Testing & Certification Ltd Anschrift: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Normen: EN 60335-1 EN 60335-2-77 EN 55014-1 EN 55014-2 EN 61000-3-3 EN 61000-3-2

EN ISO 3744 EN 62233

The person authorized to compile the technical file, Zur Kompilierung der technischen Datei ermächtigte Person, Name Russell Nicholson Anschrift Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2013/01/07 Leo Yue POSITEC Qualitätsleiter2322 Tondeuse à gazon électrique f
