Producttype	Elektrische grasmaaier
Merk	Worx
Model	WG706E
Nominale spanning	230-240 V ~ 50 Hz
Nominaal vermogen	1200 W
Snijbreedte	33 cm
Snijhoogte	20-60 mm (3 standen)
Capaciteit opvangbak	30 L
Gewicht	10 kg
Dubbele isolatie	Ja
Geluidsdrukniveau (turbo-modus)	80 dB(A) (K=3 dB(A))
Geluidsdrukniveau (stille modus)	71 dB(A) (K=3 dB(A))
Geluidsvermogensniveau	94 dB(A)
Gemeten trilling	2.5 m/s² (K=1.5 m/s²)
Werkingsmodi	Turbo en Stil
Achteruitworp	Ja (zonder zak)
Indicator voor volle opvangbak	Ja (vlotter)
Motorbeveiliging	Veiligheidsuitschakeling bij overbelasting
Veiligheidsschakelaar	Vergrendelknop + bedieningshendel
Mestype	Roterend metalen mes
Mes vervanging	Elke 50 uur of 2 jaar
Onderhoud	Reinigen met droge doek; geen water of chemicaliën
Opbergen	Inklapbare handgreep; droog bewaren
Inbegrepen accessoires	Opvangzak, veiligheidssleutel, kabelbinders
Normen	CE, machinerichtlijn 2006/42/EG, EMC 2004/108/EG, geluid 2000/14/EG
Beoogd gebruik	Gras maaien voor particuliere tuinen

Veelgestelde vragen - WG706E WORX

Hoe monteer ik de handgreep van de WG706E grasmaaier?

Verwijder de schroeven aan elke kant van de behuizing, steek de onderste handgreep in de gaten, draai de schroeven vast. Bevestig de bovenste handgreep met de bouten en de klemmhendels. Draai de hendels niet te vast. Bevestig de kabels met de meegeleverde kabelbinders.

Hoe installeer ik de graspzak?

Zet de grasmaaier uit, wacht tot het mes stopt en verwijder de veiligheidssleutel. Til de veiligheidsklep op, plaats de zak op de onderste haken van de behuizing en laat de klep los om de zak te vergrendelen. Zorg dat deze goed vastzit.

Hoe stel ik de snijhoogte in?

Wacht tot het mes volledig stopt. Pak een wiel, trek het uit de inkeping en plaats het terug op de gewenste hoogte (20-60 mm). Alle wielen moeten op dezelfde hoogte worden ingesteld.

Hoe gebruik ik de Turbo- en Stille modus?

Draai aan de modusknop: stand Turbo voor dicht of overwoekerd gras, stand Stil voor normaal gebruik (maaien van ongeveer 20 mm gras). Het motortoerental varieert automatisch.

Wat te doen als de motor stopt tijdens het maaien?

De motor wordt beschermd door een veiligheidsuitschakeling bij overbelasting of vastlopen van het mes. Koppel de stroom los, laat de schakelhendel los, verwijder eventuele blokkades en start opnieuw. Als het probleem aanhoudt, verhoog dan de snijhoogte.

Hoe onderhoud ik het mes?

Draag beschermende handschoenen. Houd het mes vast en draai de bout los tegen de klok in. Vervang het mes elke 50 maaiuren of om de 2 jaar. Draai stevig vast maar niet te strak. Controleer regelmatig de staat van het mes.

Hoe reinig ik de grasmaaier?

Reinig de buitenkant met een zachte borstel en een droge doek. Gebruik nooit water of chemicaliën. Verwijder gras en vuil onder het mes met een houten of plastic gereedschap. Houd de ventilatiesleuven schoon.

Hoe berg ik de grasmaaier op?

Reinig de machine, klap de handgreep in door de vleugelmoeren los te draaien. Bewaar de grasmaaier op een droge plaats. Gebruik de transporthendel om hem te verplaatsen. Plaats geen voorwerpen op de machine.

Welke accessoires worden meegeleverd met de grasmaaier?

De grasmaaier wordt geleverd met een opvangzak, een veiligheidssleutel, kabelbinders en onderdelen voor het monteren van de handgreep. Sommige accessoires (handschoenen, speciale sleutel) worden niet meegeleverd.

Hoe gebruik ik de achteruitworp functie?

Verwijder de graspzak en laat de veiligheidsklep zakken. De grasmaaier kan dan zonder zak maaien, waarbij het gras via de achteruitworp wordt uitgeworpen. Zorg dat de klep goed is neergelaten voor gebruik.

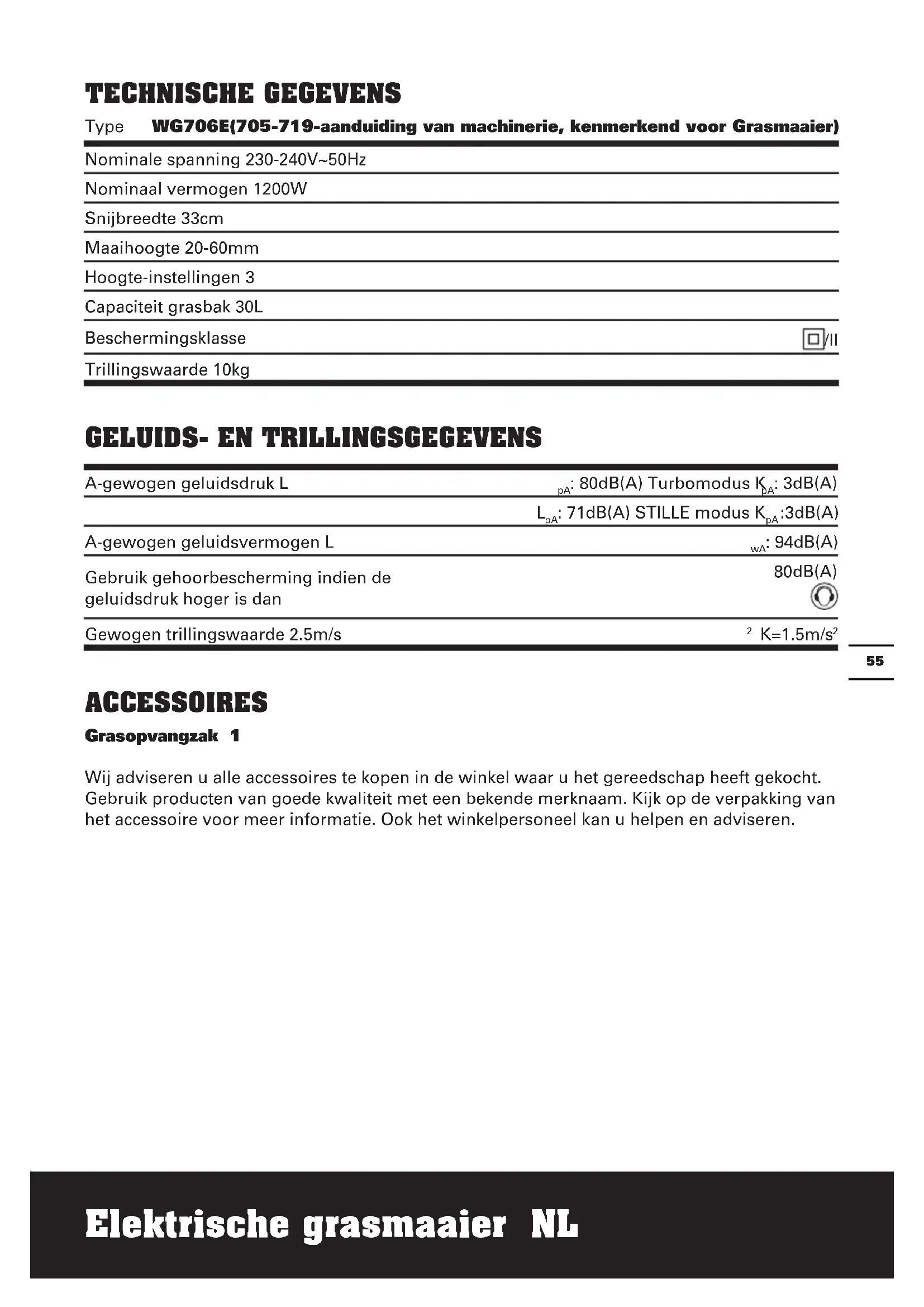

GEBRUIKSAANWIJZING WG706E WORX

Type WG706E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaaier)

Nominale spanning 230-240V~50Hz

Nominaal vermogen 1200W

Snijbreedte 33cm

Maaihoogte 20-60mm

Hoogte-instellingen 3

Capaciteit grasbak 30L

Beschermingsklasse

Trillingswaarde 10kg

GELUIDS- EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk L	_pA : 80dB(A) Turbomodus K_pA : 3dB(A)
	L_pA : 71dB(A) STILLE modus K_pA :3dB(A)
A-gewogen geluidsvermogen L	_wA : 94dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)
Gewogen trillingswaarde 2.5m/s	^2 K=1.5m/s ^2

ACCESSOIRES

Grasopvangzak 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien

u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.

Wanneer de stroomtoevoerdraad beschadigd is, dient deze vervangen te worden door de fabrikant, de reparatiedienst of een soortgelijk bevoegde persoon, om zo gevaren te voorkomen.

TRAINING

1) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
2) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
3) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
4) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

VOORBEREIDING

1) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten

of op open sandalen/slippers loopt.

2) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden;
3) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren.
4) Wees voorzichtig wanneer u werkt met machines met meerdere bladen, omdat de rotatie van één blad, de rotatie van de andere bladen kan veroorzaken.

BEDIENING

1) Maai alleen overdag of in goed kunstlicht.
2) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
3) Zorg er op hellingen altijd voor dat u stevig staat.
4) Loop, ren niet;
5) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;
6) Wees extra voorzichtig wanneer u op hellingen van richting verandert.
7) Maai niet op zeer steile hellingen.
8) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.
9) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.
10) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.
11) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
12) Het apparaat niet optillen of dragen terwijl de motor is ingeschakeld;
13) Houd geen handen of voeten bij de draaiende onderdelen terwijl de

grasmaaier in werking is;

14) Haal de stekker uit het stopcontact

• Voordat u de machine controleert, schoonmaakt of eraan werkt;
• Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig;
• Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren);

ONDERhOuD EN OPSLAG

1) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
2) Controleer de grasbak regelmatig op slijtage of achteruitgang;
3) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid;
4) Wees voorzichtig bij het instellen van de machine, zodat er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.

WAARSChuWING:

• Gebruik de grasmaaier niet als de kabel beschadigd of versleten is.
• Sluit geen beschadigde kabel aan en raak een beschadigde kabel niet aan voordat de stekker uit het stopcontact is genomen. Een beschadigde kabel kan contact met spanningvoerende delen veroorzaken.
• Raak de messen pas aan als de stekker uit het stopcontact is genomen en de messen volledig stilstaan.
• Houd verlengsnoeren uit de buurt van de messen. De messen kunnen de kabel beschadigen en contact met spanningvoerende onderdelen veroorzaken.
• Verbreek de verbinding met de netvoeding (neem de stekker uit het stopcontact)
• Als u de machine onbeheerd laat,
• Voordat u een blokkade verwijdert,
• Voordat u de machine controleert, schoonmaakt of eraan werkt,

• Als u in aanraking bent gekomen met een vreemd voorwerp,

• Als de machine abnormaal trilt.

• Lees de instructies nauwkeurig door om de machine veilig te kunnen bediienen;
• Aanbevelingen:
• Sluit de machine aan op een stopcontact dat beveiligd is met een aardlekschakelaar (RCD) met een aanspreekstroom van hoogstens 30mA.

Lees de gebruiksaanwijzing zorg-vuldig en zorg ervoor dat u snapthoe de bediening werkt

Houd omstanders op afstand

De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.

Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht of als de kabel beschadigd is.

Houd de aansluitkabel uit de buurt van de snijmessen.

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

MONTAGE

BELANGRIJK! Voordat u de grasmaaier monteren, controleert de accessoires volgens bovenstaande gegevens, controleert u of de accessoires zijn afgerond.

1. DE DuWSTANG MONTEREN (zie A1, A2, A3, A4)

1) Verwijder de schroeven (X2) aan beide zijden van de klep (Zie A1).
2) Stop het onderste deel van de handgreep (9) in de openingen op de voorziene klep.
3) Maak deze vast met de bijgeleverde schroeven (Zie A2).
4) Bevestig het bovenste deel van de handgreep (8) met de bouten en vergrendel de nokhendel (3) op het onderste deel van de handgreep (9) (Zie A3).
5) Maak de twee vergrendelingen van de nokhendel vast. Controleer of de handgreep VOLLEDIG is vastgemaakt.
De druk van de nokhendel kan worden geregeld door de vergrendeling van de nokhendel (3) rechtsom/linksom af te stellen. ZET HEM NIET TE VAST.

OPMERKING: Zorg dat de bouten volledig in de handgrepen zitten voordat u het handgreepknoppen bevestigt.

6) Bevestig de bijgeleverde kabelclips (2) aan het bovenste en onderste deel van de handgreep. Stop de kabel in de clips en zorg dat er voldoende speling is op de kabel (Zie A4).

2. MONTAGE VAN DE GRASzAK

Monteer de handgreep van de grasbak op de bovenkant van de bak zoals weergegeven in Fig B1-B4.

Stap 1. Duw kort op de voorkant van de handgreep (Zie B2).

Stap 2. Duw deze vervolgens naar voor (Zie B2).

Stap 3. Duw omlaag op de achterkant van de

handgreep (Zie B2).

Stap 4. Klik vervolgens de plastic clips over het metalen frame (Zie B3).

WAARSCHUWING: Plaats de

handgreep niet in omgekeerde

1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidsklep op, houd hem vast en zorg ervoor dat het insteekdeel voor grasbemesting verwijderd is.
3) Pak de graszak op met het handvat en zet de graszak op de onderste haken (a) van het dek van de maaier (Zie C2)
4) Laat de veiligheidskap los zodat de graszak op zijn plaats blijft. Controleer of de graszak stevig bevestigd is (Zie C3)

OPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.

4. VERWIJDEREN/LEEGMAKEN

Houd de graszak vast, til de veiligheidsflap (10) op en monteer de grasbak (5).

WAARSCHUWING: Controleer altijd

of de veiligheidsflap de uitwerpopening

goed kan afsluiten voor u het apparaat gebruikt. Til de veiligheidsflap (10) nooit op wanneer de grasmaaier wordt gebruikt zonder dat de graszak is gemonteerd.

BEDIENING

Steek de stekker in het stopcontact en schakel het apparaat in.

De schakelkast is uitgerust met een vergrendelknop om per ongeluk opstarten te voorkomen.

Druk met één hand de veiligheidsknop (D1) in en knijp met de andere hand de schakelhendel (D2) richting het handvat, en laat daarna de veiligheidsknop los. De machine is nu opgestart. Wacht tot hij op volle snelheid draait voordat u het gras gaat maaien.

STOPPEN

Laat de schakelhendel los.

2. BEWEGEN

Om het maaien te vergemakkelijken, is het het beste om dicht bij de stroomtoevoer te beginnen met maaien en van de stroomtoevoer af te werken. Maai het gazon in een rechte hoek van de stroomtoevoer en plaats het elektriciteitssnoer aan de kant die reeds gemaaid is.

OPMERKING: De motor is beschermd door een veiligheidsstop die wordt geactiveerd wanneer het blad geblokkeerd raakt of wanneer de motor overbelast is. Wanneer dit zich voordoet, trekt u de stekker uit het stopcontract. Ontgrendel de hendel van de schakelaar, verwijder elke obstructie en start de machine opnieuw op. Als de maaier opnieuw gras maait, kunt u de snijhoogte verhogen of de belasting van de motor verminderen.

WAARSCHUWING! Zorg er bij het

maaien voor dat de motor niet te zwaar in moeilijke omstandigheden. Wanneer motor te zwaar draait, zakt de snelheid te motor en hoort u dat het motorgeluid is klinkt. Wanneer dit gebeurt, dient u te en met maaien, de schakelhendel los te laten en de maaihoogte te verhogen. Wanneer u dit niet doet, kan dat leiden tot beschadiging van de machine.

3. INDICATOR VULNIVEAU GRASZAK (Zie E)

Om uw onmiddellijk te waarschuwen wanneer de graszak vol is, beschikt de maaier over een indicator op de bovenkant van de zak om de vulstatus aan te geven. Dit ziet er als volgt uit: Lege status: flap zwevend (a)

Volle status: flap omlaag (b)

De grasmachine beschikt over een achterafvoer zodat u het gras kunt maaien

zonder dat u een opvangbak nodig hebt. Het afval wordt aan via de achterafvoer verwijderd.

5. WERKMODUSSCHAKELAAR (Zie G) Status1: Turbomodus

Stel de knop in op de Turbomodus wanneer u dicht en hoog gras maait.

Status2: STILLE modus

Selecteer de STILLE modus wanneer u in gewone omstandigheden maait, waarbij ongeveer 20mm gras per keer wordt gemaaid.

BELANGRIJK! De TURBO-functie wordt alleen geactiveerd tijdens het maaien.

Selecteert u de stand TURBO of STILLE, dan verandert de snelheid van de motor tijdens het maaien.

6. DE SNIJHOOGTE INSTELLEN (Zie H) WAARSCHUWING! Wacht tot de

WAARSCHUWING! Wacht tot de grasmaaier volledig tot stilstand is gekomen voordat u de maaihoogte afstelt. De maaimessen blijven nog even doordraaien nadat de machine is uitgeschakeld, en een draaiend mes kan ernstig letsel veroorzaken.

Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.

Voordat u begint, stelt u de snijhoogte in op de gewenste positie. De grasmaaier kan worden ingesteld op 3 maaihoogtes tussen 20mm en 60mm

Neem één wiel vast, trek het uit de groef en plaats het terug op de gewenste hoogte. ALLE andere wielen moeten op dezelfde hoogte worden geplaatst.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

ONDERHOUD VAN HET MES (Zie I1, I2)

WAARSCHUWING! Monteer niets en verander ook geen instellingen wanneer de grasmaaier is aangesloten op de stroomtoevoer. Zorg er altijd voor dat de schakelaar op uit staat en dat de stekker niet in het stopcontact zit. Behandel het mes altijd voorzichtig; scherpe randen kunnen letsel veroorzaken, gebruik daarom handschoenen. Volg deze stappen om het mes te verwijderen en te vervangen.

U heeft tuinhandschoenen (niet bijgeleverd) en een moersleutel (niet bijgeleverd) nodig om het mes te verwijderen. Houd het mes (14) vast en draai de bout (13) van het mes tegen de klok in los met een moersleutel.

Verwijder het mes en plaats een nieuwe aan de bout.

Zorg ervoor dat het mes op de juiste manier geplaatst is, zoals getoond in figuur G en draai daarna de bout weer vast. DRAAI HEM NIET

TE STEVIG AAN.

Vernieuw het metalen mes na 50 uur maaien of twee jaar, afhankelijk van wat er eerder is, ongeacht de staat van het mes.

Als er scheurtjes in het mes zitten of het mes beschadigd is, dient u deze te vervangen met een nieuw mes.

OPSLAG: (Zie J)

Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

Om het opbergen te vergemakkelijken, kunt u de vleugelmoeren losdraaien en de handvatten opvouwen.

U kunt de maaier bij de draaggreep (11) vastnemen.

Zorg ervoor dat snoeren niet vastzitten of in de war zitten bij het in- en uitvouwen van de handvatten. Laat de handvatten niet vallen.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbool betreffende het verwijderen

van elektrisch en elektronisch afval. Dat betekent dat het product niet bij het huisvuil geworpen mag worden, maar naar een inzamelingspunt moet worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodat de schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEI TVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Elektrische grasmaaier

Type WG706E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen, Richtlijn Machines 2006/42/EG

Richtlijn Elektronische Compatibiliteit 2004/108/EG

Directiva respeitante RoHS 2011/65/EU

Geluidsemissie in het milieu door materieel voor gebruik buitenshuis

2000/14/EG gewijzigd door2005/88/EG

- Procedure beoordeling conformiteit volgens: Annex VI

- Niveau gemeten geluidsvermogen 90dB(A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 94dB(A)

- De betrokken aangemelde instantie:

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

keo.yue

2013/01/07

Leo Yue

POSITEC Kwaliteitsmanager

1. SIKKERHEDSKNAP
2. KABELKLEMME
3. LÅSEGREB
4. INDIKATOR FOR FYLDT GRÅESFANGER
5. GRÆSOPSAMLER
6. DREJEKNAP TIL ARBEJDSTILSTAND
7. KONTAKTHÄNDTAG
8. ∅VERSTE HÅNDTAG
9. NEDERSTE HÅNDTAG
10. SIKKERHEDSKLAP
11. BÆREHÅNDTAG
12. MOTORDÄEKSEL
13. FASTG∅RINGSSKRUE TIL KNIV (Se I1)
14. KNIV (Se I1)
