Produkttype	Elektrisk gressklipper
Merke	Worx
Modell	WG706E
Nominell spenning	230-240 V ~ 50 Hz
Nominell effekt	1200 W
Klippebredde	33 cm
Klippehøyde	20-60 mm (3 posisjoner)
Kapasitet oppsamlingskurv	30 L
Vekt	10 kg
Dobbel isolasjon	Ja
Lydtrykknivå (turbo-modus)	80 dB(A) (K=3 dB(A))
Lydtrykknivå (stillemodus)	71 dB(A) (K=3 dB(A))
Lydeffektnivå	94 dB(A)
Målt vibrasjon	2.5 m/s² (K=1.5 m/s²)
Driftsmoduser	Turbo og stille
Utløp bak	Ja (uten sekk)
Indikator for full kurv	Ja (flottør)
Motorvern	Sikkerhetsavbrudd ved overbelastning
Sikkerhetsbryter	Låseknapp + betjeningsspak
Knivtype	Roterende metallkniv
Knivskifte	Hver 50. time eller 2 år
Vedlikehold	Rengjøring med tørr klut; ikke vann eller kjemikalier
Oppbevaring	Sammenleggbart håndtak; oppbevares tørt
Medfølgende tilbehør	Oppsamlingssekk, sikkerhetsnøkkel, kabelbinder
Standarder	CE, maskindirektiv 2006/42/EF, EMC 2004/108/EF, støy 2000/14/EF
Tiltenkt bruk	Klipping av private plener

Ofte stilte spørsmål - WG706E WORX

Hvordan montere håndtaket på gressklipperen WG706E?

Fjern skruene på hver side av dekselet, sett inn nedre håndtak i hullene, stram skruene. Fest øvre håndtak med boltene og festekamspakene. Stram spakene uten å overdrive. Fest kablene med de medfølgende kabelbinderne.

Hvordan installere oppsamlingssekken?

Stopp gressklipperen, vent til kniven stopper og fjern sikkerhetsnøkkelen. Løft sikkerhetsklaffen, plasser sekken på nedre kroker på dekselet, slipp deretter klaffen for å låse sekken. Forsikre deg om at den er godt festet.

Hvordan justere klippehøyden?

Vent til kniven har stoppet helt. Grip et hjul, trekk det ut av sporet og sett det på ønsket høyde (20-60 mm). Alle hjulene må stilles inn på samme høyde.

Hvordan bruke turbo- og stillemodus?

Vri på arbeidsmodusvelgeren: Turbo-posisjon for tykt eller overgrodd gress, Stille-posisjon for normal bruk (klipping av ca. 20 mm gress). Motorhastigheten varierer automatisk.

Hva gjør jeg hvis motoren stopper under klipping?

Motoren er beskyttet av en sikkerhetsbryter ved overbelastning eller blokkering av kniven. Koble fra strømmen, slipp bryterspaken, fjern eventuelle hindringer og start på nytt. Hvis problemet vedvarer, øk klippehøyden.

Hvordan vedlikeholde kniven?

Bruk vernehansker. Hold kniven og skru ut bolten mot klokken. Skift kniven hver 50. klippetime eller hvert 2. år. Stram godt uten å overdrive. Kontroller jevnlig knivens tilstand.

Hvordan rengjøre gressklipperen?

Rengjør utsiden med en myk børste og tørr klut. Bruk aldri vann eller kjemikalier. Fjern gress og rusk under kniven med et verktøy av tre eller plast. Hold ventilasjonssporene rene.

Hvordan oppbevare gressklipperen?

Rengjør maskinen, brett håndtaket ved å skru løs vingemutterne. Oppbevar gressklipperen på et tørt sted. Bruk bærehåndtaket for å flytte den. Ikke plasser gjenstander på maskinen.

Hvilket tilbehør følger med gressklipperen?

Gressklipperen leveres med oppsamlingssekk, sikkerhetsnøkkel, kabelbinder og deler til montering av håndtaket. Enkelte tilbehør (hansker, spesiell nøkkel) følger ikke med.

Hvordan bruke bakutløpsfunksjonen?

Fjern oppsamlingssekken og senk sikkerhetsklaffen. Gressklipperen kan da klippe uten sekk, og rusk blir kastet ut bak. Forsikre deg om at klaffen er godt nedfelt før bruk.

BRUKSANVISNING WG706E WORX

anvisninger. Manglende overholdelse

af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Gem alle advarsler og instruktioner for fremtidig reference.

Forbind stikket til lysnettet og skub kontakten til ON.

Forvis dig altid om at effektknappen står i fra position og at effektstikket er frakoblet fra elforsyningen.

For lettere opbevaring, løsnes vingemøtrikkerne og håndtaget foldes sammen.

Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.

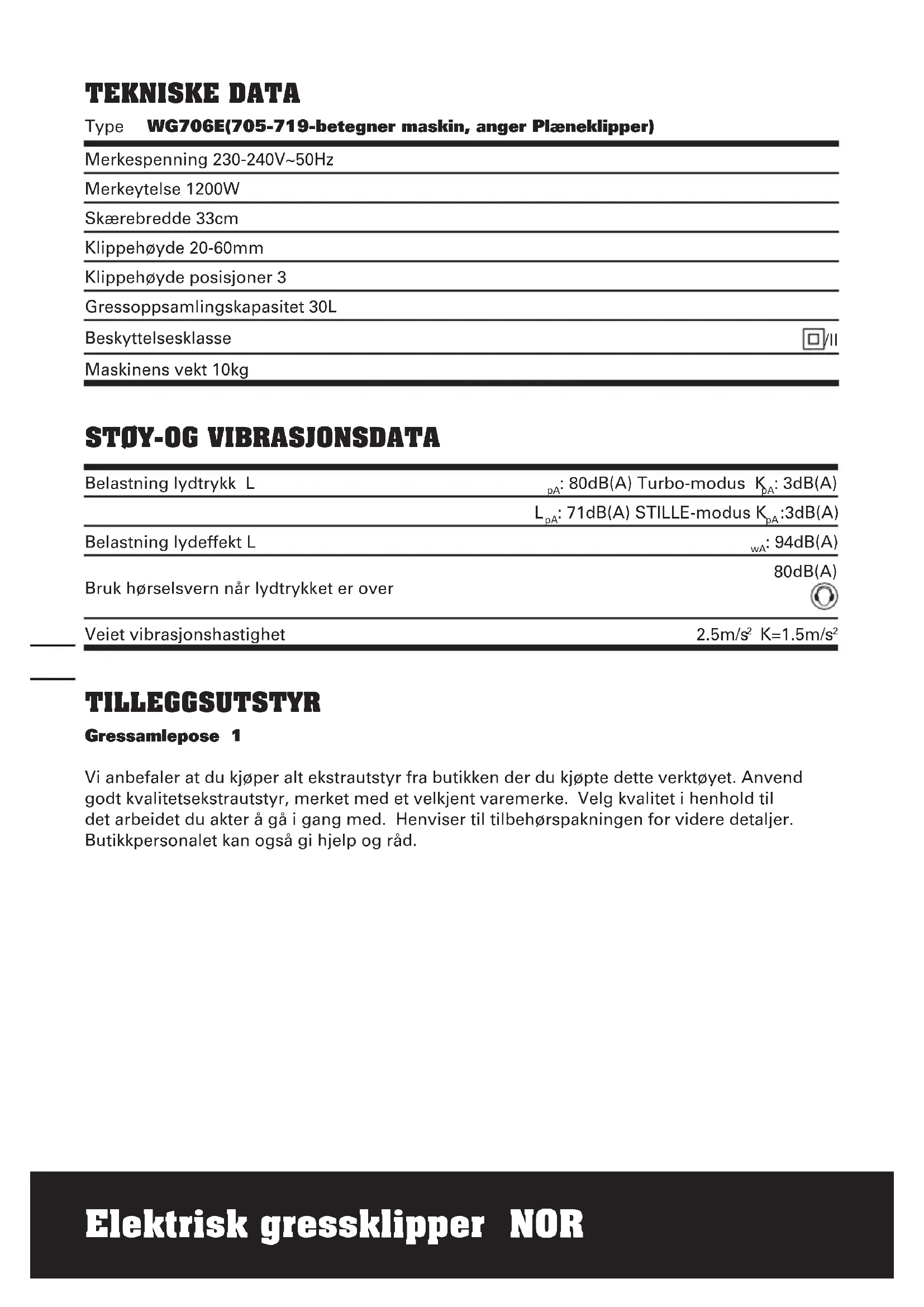

TEKNISKE DATA

Type WG706E(705-719-betegner maskin, anger Plæneklipper)

Merkespenning 230-240V~50Hz

Merkeytelse 1200W

Skærebredde 33cm

Klippehøyde 20-60mm

Klippehøyde posisjoner 3

Gressoppsamlingskapasitet 30L

Beskyttelsesklasse

Maskinens vekt 10kg

STÖY-OG VIBRASJONSDATA

Belastning lydtrykk L	_pA : 80dB(A) Turbo-modus K_pA : 3dB(A)
	L_pA : 71dB(A) STILLE-modus K_pA : 3dB(A)
Belastning lydeffekt L	_wA : 94dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A)
Veiet vibrasjonshastighet	2.5m/s ^2 K=1.5m/s ^2

TILLEGGSUTSTYR

Gressamlepose 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

GENERELLE SIKKERHETS- ADVARSLER FOR ELEKTROVERKTOY

ADVARSEL! Les alle instruksjoner.

Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

• Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanse- eller sinnsevner, eller som ikke har erfaring eller kunnskap, med mindre de har tilsyn eller har hatt opplæring i hvordan maskinen skal brukes av noen som er ansvarlig for deres sikkerhet.
• Barn bør ha tilsyn for å sørge for at de ikke leker med maskinen.
  Skadede skjøteledninger må erstattes av produsenten, service agenten eller personer med lignende autorisasjoner for å unngå fare.

OPPLæRING

1) Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen.
2) La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder.
3) Ikke bruk klipperen når spesielt barn eller husdyr er i nærheten.
4) Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

FORBEREDELSER

1) Ha på skikkelig skotøy og langbukser under klippingen. Ikke bruk maskinen när du er barbent eller har på deg åpne sandaler.
2) Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer.
3) Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller

skadet. Bytt slitte eller skadede kniver og bolter i par for å beholde balansen.

4) På maskiner med flere blad må du være forsiktig fordi ett blad som roterer kan føre til andre blader begynner å rotere.

DRIFT

1) Klipp kun i dagslys eller ved god kunstig belysning.
2) Unngå om mulig å bruke maskinen i våt gress.
3) Pass alltid på at du står støtt i skråninger.
4) Gå, løp aldri.
5) For roteringshjul maskiner, klipp på tvers av skråningen, aldri opp eller ned;
6) Vær ekstra forsiktig når du endrer retning i skråninger.
7) Ikke bruk klipperen i meget bratte skråninger.
8) Vær ekstra forsiktig när du kjører i revers, eller när du trekker maskinen mot deg.
9) Stans kviven(e) hvis maskinen må stilles på skrå for transportering eller när du skal over et annet dekke enn gress, og när maskinen transporteres til eller fra området som skal klippes.
10) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler.
11) Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e).
12) Løft aldri opp eller bær klipperen mens motoren går.
13) Hold hender og føtter unna roterende deler mens plenklipperen er i gang.
14) Ta støpselet ut av stikkontakten
- Når du skal sjekke, rengjøre eller arbeide på maskinen;
- Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på skader og reparer om nødvendig;
- Om maskinen begynner å riste unormalt (sjekk med en gang);

VEDLIKEhOLD OG LAGRING

1) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand;

2) Sjekk gressoppsamleren regelmessig for

slitasje og skader;

3) Slitte eller skadede deler skal byttes ut for sikkerhets skyld;
4) Vær forsiktig under justering av maskinen for å unngå at fingrene blir klemt mellom de bevegelige bladene og de faste delene av maskinen.

ADVARSEL:

- Ta ikke på knivet før løsrivelses enheten har blitt fjernet og kniven har fullstendig stoppet.

- Hold skjøteledninger unna knivene. Knivene kan skade kabelen og føre til kontakt med ubskyttede ledninger.

- Du må alltid adskille verktøyet fra strømtilførselen (f. eks. trekke ut støpselet eller trykke på innkoplingssperren)

- Alltid när maskinen blir forlatt uten overvåkning,

- Når du skal sjekke, rengjøre eller arbeide på maskinen,

- Etter at du har kjørt på et fremmedlegeme,

- Hvis verktøyet plutselig begynner å vibrere unormalt.

- Les instruksjonene nøye for sikker drift av maskinen.

- Anbefalinger:

- Bare bruk denne gressklipperen när en 30mA-jordfeilbryter (RCD) finnes i strømkretsen.

SYMBOLER

Les instruksjonsveiledningen før du tar i bruk denne maskinen

Kniven fortsetter å rotere etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du rører dem.

Pass deg for skarpe kniver. Knivene fortsetter å rotere selv etter at motoren er slått av. Fjern strømledningen fra strømmen før vedlikehold eller hvis ledningen er skadet.

Hold ledningen unna knivene.

Dette produktet er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall. Dette betyr at produktet ikke skal kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE.

Det vil deretter resirkuleres eller demonteres for å redusere innvirkningen på miljøet. Elektrisk og elektronisk utstyr kan være skadelig overfor miljøet og for menneskers helse siden de inneholder farlige stoffer.

FORMÅLSMESSIG BRUK

Dette produktet er beregnet for gressklipping på private eiendommer.

MONTERING

gressklipperen, se tilbehør ifølge

informasjonen ovenfor, må du kontrollere at tilbehør er fullført.

1. MONTERING AV HÄNDTAK (Se A1, A2, A3, A4)

1) Fjern skruene (X2) på begge sider av dekselet (Se A1).
2) Sett nedre håndtaket (9) i hullene på dekselet d.
3) Fest med skruene som følger med (Se A2).
4) Fest det øvre håndtaket (8) med bolter og kamlåsspaken (3) til nedre håndtaket(9) (Se A3).
5) Stram til de to kamlåsspakene. Kontroller at håndtaket er HELT sikret.
Kamlåstrykket kan justeres ved å justere kamlåsspaken (3) med klokken / mot klokken. STRAM IKKE FOR MYE.

MERK: Sørg for at boltene er satt helt inn gjennom håndtakene før montering av håndtaksknottene.

6) Fest de medfølgende kabelklipsene (2) til øvre og nedre håndtaket. Sett kabelen inn i kabelklipsene slik det er nok slakk i kabelen (Se A4).

2. MONTERING AV GRESSPOSEN

Monter håndtaket til gressbokstoppen som vist i Fig B1-B4.

Trinn 1. Trykk kort foran på håndtaket (Se B2).

Trinn 2. Dytt det så fremover (Se B2).

Trinn 3. Trykk ned på bakerste delen av håndtaket (Se B2).

Trinn 4. Fest deretter plastklipsene over metallrammen (Se B3).

retning. Monter håndtaket som vist i Fig B1.

3. TILPASNING AV GRESSPOSEN (Se C1, C2, C3)

1) Skru av gressklipper, vent til kniven stopper og fjern sikkerhetsnøkkel.
2) Rett opp sikkerhets klaff og hold den oppe, forsikr at komposterings sett inn har blitt fjernet.
3) Ta opp gressposen ved håndtaket og sett på plass gressposen på det nedre hooks (a) på gressklipper dekket (Se C2).
4) Løsgjør sikkerhets funksjonen for å låse gressposen i dens stilling. Forsikr at gressposen er forsvarlig innstallert (Se C3).

MERK: Trykk lett på gressposen for å forsikre at den er fullstendig innstallert.

4. FJERNING/TøMMING

Hold gressposen, Løft opp sikkerhetsklaffen (10) og hold den oppe. Fjern gressposen (5).

sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen (10) när gressklipperen brukes uten at gressposen er montert.

OPERASJON

1. START OG STOPP (Se D1, D2) START

Sett støpselet i stikkontakten og slå PÅ. Bryterboksen har en låseknapp for å unngå starting ved et uhell.

Trykk med en hånd på sikkerhetsknappen (D1) og press med den andre hånden bryterhåndtaket (D2) mot håndtaket, og slipp sikkerhetsknappen. Maskinen er nå på, vent til den har kommet opp i full fart før du klipper gresset. Bruk så begge hendene for å holde bryterhåndtaket slik at maskinen fortsetter å være på.

STOPP

Slipp opp bryterhåndtaket.

2. KLIPPING

Den greieste måten å klippe på er å begynne klippingen nær stikkontakten og fortsette bortover fra stikkontakten. Klipp plenen i en 90 graders vinkel fra stikkontakten og plasser ledningen på den siden som allerede er klippet.

MERK: Motoren er beskyttet av en sikkerhetsfrakobling som aktiveres når kniven setter seg fast eller hvis motoren er overbelastet. Når dette skjer, stans og ta støpselet ut av kontakten. Slipp bryterspaken, ta bort eventuelle hindringer og start den på nytt. Hvis klipperen kobles fra igjen kan du øke klippehoyden for å redusere belastningen på motoren.

ADVARSEL! Pass på at du ikke lar motoren jobbe under spesielt tunge forhold. Når motoren arbeider tungt går farten på motoren ned og du hører en endring i motorlyden. Når dette skjer er det bedre å stoppe klippingen, slippe opp bryterhåndtaket og justere klippehøyden opp. Hvis du ikke gjør dette kan det skade maskinen.

3. GRESSPOSE FYLLINGSINDIKATOR (Se E)

indikator på toppen av posen for å vise oppsamlingsstatus. Og du kan følge som nedenfor:

Tom status: Klaff åpen (a)

Full status: Klaff ned (b)

4. BAKUTKAST (Se F)

Klipperen har en bakutkast-funksjon, slik at du kan uten klippe uten oppsamlingspose. Gresset vil bli kastet ut av bakutkastet.

5. ARBEIDSMODUS-INNSTILLING (Se G)

Status1: Turbo-modus

ADVARSEL! Før justering av

klippehøyde bør du vente til klipperen er stanset helt. Skjæreknivene fortsetter å gå rundt etter at maskinen er slått av og den roterende kniven kan forårsake skader. Vent til samtlige av maskinens deler har stoppet helt før du rører dem.

Før du klipper for første gang, juster kuttedybden på klipperen til ønsket posisjon.

Gressklipperen kan bli innstilt på 3 ulike klippehøyder mellom 20mm og 60mm.

Grip ett hjul og trekk den ut av sporet og plasserer den i ønsket høyde. ALLE andre hjul bør plasseres i samme høyde.

VEDLIKEHOLD

Ta ut støpselet fra stikkontakten før du foretar justeringer, service eller vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet.

Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

Hvis den medfølgende ledningen er beskadiget må den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for å unngå risiko.

ADVARSEL! Utfør aldri montering eller justering när klipperen er tilkoblet strømledningen. Kontroller alltid at AV/PÅ-knappen er i AV-posisjon og at støpselet er tatt ut av stikkontakten. Vær alltid forsiktig nå du håndterer kniven - skarpe kanter kan forårsake skader. Bruk hansker.

For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel (medfølger

ikke) for å fjerne kniven. Hold kniven (14) og skru opp knivbolten (13) mot klokken ved å bruke skrunøkkelen. Fjern kniven og sett knivbolten gjennom en ny kniv.

Kontroller at kniven er riktig anbrakt som vist i fig. I1, og stram bolten godt til. IKKE STRAM TIL FOR MYE.

Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som kommer først - uansett forfatning.

Rengjør maksinen utvendig med en myk børste og klut. Ikke bruk vann, lesmidler og polermidler. Fjern alt gress og rusk spesielt fra ventilasjonskanalene.

Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast.

Oppbevar maskinen på et tørt sted. Ikke sett andre ting oppå maskinen.

For å gjøre oppbevaringen enklere kan du løsne vingemutterne og folde sammen håndtakene.

Dette produktet er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall. Dette betyr at produktet ikke skal kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE. Det vil deretter resirkuleres eller demonteres for å redusere innvirkningen på miljøet. Elektrisk og elektronisk utstyr kan være skadelig overfor miljøet og for menneskers helse siden de inneholder farlige stoffer.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Erklærer at produktet

Beskrivelse WORX Elektrisk gressklipper

Type WG706E(705-719-betegner maskin, anger Plæneklipper)

Funksjon Gressklipping

Lydutslipp i Miljøet av Utstyr for Utendørs

Bruk Direktivet

2000/14/EC revidert ved 2005/88/EC

- Tilpassningsbedømmelse Utført ifølge Anneks VI

- Den notifiserte gruppen involvert

Standardene samsvarer med

EN 60335-1 EN 60335-2-77

EN 55014-1 EN 55014-2

EN 61000-3-3 EN 61000-3-2

EN ISO 3744 EN 62233

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Russell Nicholson
