WG706E - Corta-relva WORX - Manual de utilização gratuito

Tipo de produto	Cortador de grama elétrico
Marca	Worx
Modelo	WG706E
Tensão nominal	230-240 V ~ 50 Hz
Potência nominal	1200 W
Largura de corte	33 cm
Altura de corte	20-60 mm (3 posições)
Capacidade do saco de recolha	30 L
Peso	10 kg
Isolamento duplo	Sim
Nível de pressão acústica (modo turbo)	80 dB(A) (K=3 dB(A))
Nível de pressão acústica (modo silencioso)	71 dB(A) (K=3 dB(A))
Nível de potência acústica	94 dB(A)
Vibração medida	2.5 m/s² (K=1.5 m/s²)
Modos de funcionamento	Turbo e Silencioso
Descarga traseira	Sim (sem saco)
Indicador de enchimento do saco	Sim (flutuador)
Proteção do motor	Corte de segurança em caso de sobrecarga
Interruptor de segurança	Botão de bloqueio + alavanca de comando
Tipo de lâmina	Lâmina metálica rotativa
Substituição da lâmina	A cada 50 h ou 2 anos
Manutenção	Limpeza com pano seco; sem água ou produtos químicos
Armazenamento	Cabo dobrável; armazenamento em local seco
Acessórios incluídos	Saco de recolha, chave de segurança, prendedores de cabos
Normas	CE, diretiva máquinas 2006/42/CE, CEM 2004/108/CE, ruído 2000/14/CE
Utilização prevista	Corte de gramados residenciais

Perguntas frequentes - WG706E WORX

Como montar o cabo do cortador de grama WG706E?

Remova os parafusos de cada lado do corpo, insira o cabo inferior nos orifícios, aperte os parafusos. Fixe o cabo superior com os parafusos e alavancas de came de fixação. Aperte as alavancas sem forçar demasiado. Amarre os cabos com os prendedores de cabos fornecidos.

Como instalar o saco de relva?

Pare o cortador, aguarde a paragem da lâmina e retire a chave de segurança. Levante a aba de segurança, coloque o saco nos ganchos inferiores do tabuleiro e depois solte a aba para travar o saco. Certifique-se de que está bem fixo.

Como ajustar a altura de corte?

Aguarde a paragem completa da lâmina. Segure uma roda, retire-a da ranhura e reposicione-a na altura desejada (20-60 mm). Todas as rodas devem ser ajustadas na mesma altura.

Como usar os modos Turbo e Silencioso?

Gire o botão do modo de trabalho: posição Turbo para relva densa ou invasora, posição Silencioso para uso normal (corte de cerca de 20 mm de relva). A velocidade do motor varia automaticamente.

O que fazer se o motor parar durante o corte?

O motor é protegido por um corte de segurança em caso de sobrecarga ou bloqueio da lâmina. Desligue a alimentação, solte a alavanca do interruptor, remova qualquer obstrução e reinicie. Se o problema persistir, aumente a altura de corte.

Como fazer a manutenção da lâmina?

Use luvas de proteção. Segure a lâmina e desaperte o parafuso no sentido anti-horário. Substitua a lâmina a cada 50 horas de corte ou a cada 2 anos. Aperte firmemente sem forçar demasiado. Verifique regularmente o estado da lâmina.

Como limpar o cortador de grama?

Limpe o exterior com uma escova macia e um pano seco. Nunca use água ou produtos químicos. Remova a relva e os detritos debaixo da lâmina com uma ferramenta de madeira ou plástico. Mantenha as aberturas de ventilação limpas.

Como guardar o cortador de grama?

Limpe a máquina, dobre o cabo desapertando as porcas borboleta. Guarde o cortador num local seco. Use a pega de transporte para o mover. Não coloque objetos sobre a máquina.

Quais são os acessórios fornecidos com o cortador?

O cortador é fornecido com um saco de recolha, uma chave de segurança, prendedores de cabos e as peças para a montagem do cabo. Alguns acessórios (luvas, chave especial) não são fornecidos.

Como usar a função de descarga traseira?

Remova o saco de relva e baixe a aba de segurança. O cortador pode então cortar sem saco, os detritos são ejetados pela queda traseira. Certifique-se de que a aba está bem fechada antes de usar.

MANUAL DE UTILIZADOR WG706E WORX

IMMAGAZZINAMENTO: (Vedere J)

FUNCIONAMIENTO (Ver G)

Estado11: Modo turbo

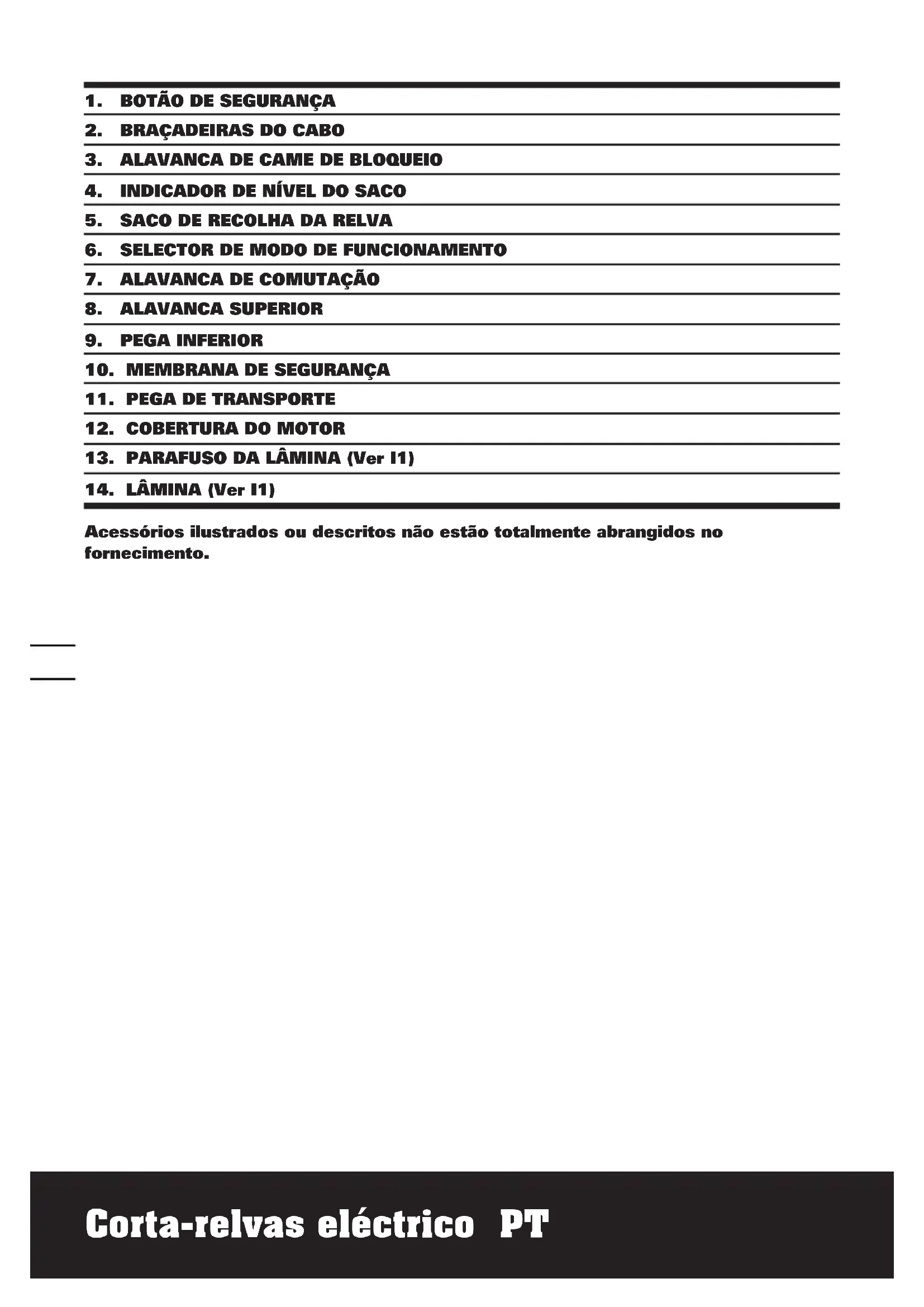

Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

DADOS TÉCNICOS

Tipo WG706E(705-719-designação de aparelho mecânico, representativo de Cortador de relva)

Voltagem avaliada 230-240V~50Hz

Potência avaliada 1200W

Largura de corte 33cm

Altura do corte 20-60mm

Posições para ajuste da altura de corte 3

Capacidade da caixa de recolha 30L

Duplo isolamento

Peso 10kg

DADOS SOBRE RUÍDOS E VIBRAÇÕES

Pressão de som avaliada L	_pA : 80dB(A) Modo Turbo K_pA : 3dB(A)
	L_pA : 71dB(A) Modo Moderado K_pA :3dB(A)
Potência de som avaliada L	_wA : 94dB(A)
Use proteção de ouvidos quando a pressão for superior a	80dB(A)
Vibração característica ponderada 2.5m/s	^2 K=1.5m/s ^2

ACESSÓRIOS

Saco de recolha de relva 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

AVISOS GERAIS DE SEGURANÇA DE FERRAMENTAS ELECTRICAS

ATENÇÃO! Leia atentamente as seguintes instruções. A não

observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

• Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança.
• As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.
  Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

TREINO

1) Leia estas instruções atentamente. Familiarize-se com os comandos e a correcta utilização deste equipamento.
2) Não deixe que crianças ou quaisquer pessoas não familiarizadas com estas instruções utilizem o equipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
3) Nunca corte a relva quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
4) O utilizador desta ferramenta é responsável pelos acidentes ou pelas situações de perigo que afectem outras pessoas ou os bens destas.

PREPARAÇÃO

1) Ao cortar a relva, use sempre calçado forte e calças compridas. Não utilize este

equipamento descalço ou com calçado aberto.

2) Inspeccione cuidadosamente a área onde vai usar o corta-relva e remova todos os objectos que possam ser lançados pelo mesmo;
3) Antes de usar o corta-relva, verifique sempre as lâminas, os parafusos destas e os elementos de corte para se certificar de que estes não estão gastos ou danificados. Substitua os conjuntos de lâminas e de parafusos que estejam gastos ou danificados para que o corta-relva funcione bem.
4) Em máquinas com várias lâminas, tenha em atenção que ao rodar uma lâmina poderá originar a rotação das outras lâminas.

FUNCIONAMENTO

1) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.
2) Sempre que possível, evite utilizar o corta-relva sobre relva molhada.
3) Ao trabalhar em superfícies inclinadas certifique-se de que adopta uma posição estável.
4) Caminhe, não corra;
5) Ao usar máquinas com rodas, o corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo;
6) Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção.
7) Não proceda a um corte excessivo da relva em locais inclinados.
8) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.
9) Pare as lâminas se tiver de inclinar o equipamento para transporte ao atravessar superfícies sem relva e sempre que precisar de transportar o corta-relva de e para a área onde pretende utilizar o equipamento.
10) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurança estejam defeituosos ou em falta como, por exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.

11) Ligue o motor seguindo as instruções e com os pés afastados das lâminas.
12) Nunca pegue ou transporte um qualquer equipamento com o motor deste a funcionar;
13) Não aproxime as mãos ou os pés das partes rotativas durante a utilização do corta-relvas;
14) Desligue a ficha da tomada eléctrica
- Antes de verificar, limpar ou realizar qualquer trabalho no corta-relva;
- Após bater num objecto estranho. Inspeccione o equipamento para ver se existem danos e repare se necessário;
- Se o dispositivo começar a vibrar de forma anómala (verifique imediatamente);

MANuTENção E ARMAzENAMENTO

1) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser utilizado de forma segura;
2) Verifique regularmente o apanha relva para ver se este está desgastado ou apresenta alguma deterioração;
3) Substitua as peças que estejam desgastadas ou danificadas;
4) Durante a manutenção da máquina, tenha cuidado para evitar que os dedos fiquem presos entre as lâminas e peças fixas da máquina

AVISO:

• Não utilize o corta-relvas se os cabos se encontrarem danificados ou desgastados.
• Não ligue um cabo danificado à tomada eléctrica nem toque num cabo danificado antes de o desligar da tomada. Um cabo danificado pode conduzir ao contacto com partes com corrente eléctrica.
• Não toque na lâmina antes do dispositivo de desactivação desta ter sido removido. Aguarde até as lâminas pararem completamente.
• Mantenha os cabos de extensão afastados das lâminas. As lâminas podem danificar os cabos e originar o contacto com partes com corrente eléctrica.
• Sempre separar o aparelho da

alimentação da corrente eléctrica (p. ex. puxar a ficha da tomada ou accionar o bloqueio de ligação)

• Sempre que se afastar do corta-relva,
• Antes de tentar eliminar a causa de qualquer encravamento,
• Antes de verificar, limpar ou realizar qualquer trabalho no corta-relva,
• Após bater num objecto estranho,
• Se o corta relva começar a vibrar anormalmente.
• Leia atentamente as instruções para utilizar a máquina com segurança;
• Mantenha quaisquer cabos afastados dos elementos de corte;
• Recomendamos a utilização de um dispositivo diferencial residual (RCD) com uma corrente de desligar não superior a 30mA.

SÍMBOLOS UTILIZAÇÃO DE ACORDO

COM AS DISPOSIÇÕES

Leia o manual de instruções antes de usar este equipamento

Este produto é concebido para o corte de relva doméstico.

Mantenha as outras pessoas afastadas

MONTAGEM

IMPORTANTE! Antes de montar o cortador de grama, confira os acessórios de acordo com as informações acima, certifique-se os acessórios estão concluídas.

A lâmina continua a funcionar após ter desligado o corta-relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.

1. MONTAGEM DA PEGA (Ver A1, A2, A3, A4)

1) Remova os parafusos (X2) de ambos os lados da estrutura (Ver A1).
2) Insira o punho inferior (9) nos orifícios existentes na estrutura.
3) Fixe-o com os parafusos fornecidos (Ver A2).
4) Fixe o punho superior (8) com os parafusos e a alavanca de bloqueio (3) ao punho inferior (9) (Ver A3).
5) Aperte as duas alavancas de bloqueio. Verifique se o punho está FIRMEMENTE apertado.
A pressão da alavanca de bloqueio pode ser ajustada rodando a alavanca de bloqueio (8) no sentido dos ponteiros do relógio/sentido inverso NÃO APERTE DEMASIADO.

Cuidado com as lâminas. Estas continuam a rodar após desligar o motor- Remova a ficha da tomada eléctrica antes de qualquer operação de manutenção ou se o cabo estiver danificado.

Manter o cabo de conexão afastado das lâminas decorte.

NOTA: Certifique-se de que os parafusos se encontram totalmente inseridos nos punhos antes de fixar os manípulos do punho.

6) Fixe os grampos dos cabos (2), nos punhos superior e inferior. Insira o cabo nos grampos assegurando-se de que o cabo possui folga suficiente (Ver A4).

Este produto encontra-se assinalado com um símbolo relacionado com a eliminação de resíduos eléctricos e electrónicos. Isto significa que este produto não deverá ser eliminado juntamente com resíduos domésticos, mas deverá ser enviado para um sistema de recolha em conformidade com a Directiva Europeia 2002/96/CE. Este será assim reciclado ou desmantelado de forma a reduzir o impacto ambiental. Os equipamentos eléctricos e electrónicos podem ser perigosos para o ambiente e para a saúde humana dado que contêm substâncias nocivas.

2. MONTAGEM DO SACO DE RECOLhA DA RELVA

Fixe a pega do depósito de relva na parte superior do depósito, como ilustrado na Fig B1-B4.

Passo 1. Pressione ligeiramente a parte frontal da pega (Ver B2).

Passo 2. Em seguida, empurre-a na direcção indicada (Ver B2).

Passo 3. Pressione a parte traseira da pega (Ver B2).

Passo 4. Por fim, fixe os grampos de plástico no suporte de metal (Ver B3).

AVISO: Não fixe a pega no sentido inverso. Fixe a pega como ilustrado ig B1.

3. INSTALAÇÃO DO SACO DE RECOLHA DE RELVA (Ver C1, C2, C3)

1) Desligue o corta-relva e aguarde até a lâmina parar, depois remova a chave de segurança.
2) Levante a membrana de segurança e mantenha-a levantada, certifique-se de que o acessório para mulching foi retirado.
3) Pegue no saco de recolha de relva pela pega e posicione-o nos ganchos inferiores (a) existentes na plataforma do corta-relva (Ver C2)
4) Liberte a guarda de segurança de forma a fixar o saco de recolha de recolha na devida posição. Certifique-se de que o saco está bem colocado (Ver C3).

NOTA: Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está correctamente colocado.

4. REMOVER/ESVAZIAR

Segure no saco de recolha de relva, levante a guarda de segurança e mantenha-a levantada. Remova o saco de recolha (5).

AVISO! Verifique sempre se a membrana de segurança envolve bem a saída de descarga antes de usar o corta-relva. Nunca levante a tampa de segurança (10) quando o corta-relvas estiver a ser utilizado sem o saco de recolha de relva.

FUNCIONAMENTO

1. LIGAR E PARAR (Ver D1, D2) LIGAR

Ligue o corta-relva.

O comutador de alimentação está equipado com um botão de bloqueio para evitar o arranque acidental do corta-relva.

Com uma mão mantenha premido o botão de segurança (D1), com a outra mão aperte a alavanca de comutação (D2) e faça-a deslizar em direcção à pega, depois liberte o botão de segurança. O corta-relva começa a trabalhar, aguarde até este atingir a sua velocidade máxima antes de começar a cortar a relva. Use ambas as mãos para segurar na alavanca de comutação para manter o corta-relva a funcionar.

PARAR

Liberte a alavanca de comutação.

2. CORTAR A RELVA

Para um corte mais fácil, é melhor começar a cortar a relva num ponto próximo da tomada eléctrica indo-se depois afastando da mesma. A relva deve ser cortada num ângulo recto relativamente à tomada eléctrica e o cabo de alimentação deve ser colocado no lado que já foi cortado.

NOTA: O motor está protegido por corte de segurança do motor, que é activado quando a lâmina fica encravada ou o motor está a funcionar em sobrecarga.

Quando isso ocorrer, remova a ficha da tomada eléctrica. liberte a alavanca, limpe qualquer obstrução e volte a colocar o motor em funcionamento. Se o corta-relvas parar novamente, aumente a altura do corte para reduzir a carga do motor.

AVISO! Ao cortar a relva, não deixe que o motor continue a funcionar em condições difíceis. Quando o motor é obrigado a funcionar em condições difíceis a velocidade deste sofre uma redução e o ruído emitido pelo motor altera-se. Quando tal acontecer, liberte a alavanca de comutação e aumente a altura de corte. Se não o fizer poderá danificar seriamente o corta-relva.

O corta-relvas possui um indicador na parte superior do saco para o avisar que deverá despejar imediatamente o saco de recolha de relva quando o mesmo estiver cheio. E poderá proceder da seguinte forma:

Vazio: Tampa levantada (a)

Cheio: Tampa fechada (b)

4. DESCARGA POSTERIOR (Ver F)

O corta-relvas possibilita a descarga pela parte posterior, para que possa cortar a relva sem ter de usar um saco. A relva cortada será expelida pela parte posterior.

5. SELECTOR DE MODO DE FUNCIONAMENTO (Ver G)

Estado1: Modo Turbo

Coloque o selector no modo Turbo para cortar relva densa ou alta.

Estado 2: Modo Moderado

Seleccione o modo Moderado suave para condições normais, removendo aproximadamente 20mm de relva de cada vez.

IMPORTANTE! A função TURBO apenas é activada ao cortar a relva. Quando são seleccionados os modos TURBO ou Moderado, a velocidade do motor alterar-se-á quando estiver a cortar a relva.

6. AJUSTE DA ALTURA DE CORTE (Ver H)

AVISO: Antes de ajustar a altura de corte do corta-relva, aguarde até este parar completamente. As lâminas continuam a funcionar após ter desligado o corta-relva podendo causar ferimentos. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.

Antes do primeiro corte, ajuste a profundidade de corte do corta-relva para a posição pretendida. O corta-relva pode ser ajustado para 3 alturas de corte entre 20mm e 60mm.

Segure uma roda, retire-a do encaixe e volte a colocá-la à altura desejada. TODAS as outras rodas deverão ser colocadas à mesma altura.

MANUTENÇÃO

Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

MANUTENÇÃO DAS LÂMINAS (Ver I1, I2)

AVISO! Nunca execute qualquer operação de reparação ou quaisquer ajustes com a alimentação do corta-relva ligada. Certifique-se sempre de que o botão de alimentação está desligado e de que a ficha está desligada da tomada eléctrica. Manuseie a lâmina com cuidado – as extremidades afiadas da lâmina podem causar ferimentos. Use luvas.

Siga estes procedimentos para remover e substituir a lâmina: Para remover a lâmina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não incluída). Segure na lâmina (14) e desaperte o respectivo parafuso (13) no sentido contrário ao dos ponteiros do relógio usando uma chave de porcas. Remova a lâmina e coloque uma nova.

Certifique-se de que a lâmina está bem encaixada tal como mostra a figura I1 e depois aperte bem o parafuso. NÃO APERTE DEMASIADO.

Substitua a lâmina após 50 horas de utilização ou 2 anos, conforme o período que for atingido primeiro e independentemente

da condição da lâmina.

Se a lâmina estiver rachada ou danificada, substitua-a por uma nova.

ARMAZENAMENTO: (Ver J)

Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilize água, solventes ou produtos para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação. Vire o corta-relva de lado e limpe a zona da lâmina. Se a relva cortada ficar presa de forma compacta na zona da lâmina, remova-a com um objecto de madeira ou de plástico. Guarde o corta-relva num local seco. Não coloque outros objectos por cima do corta-relva.

Para poder armazenar mais facilmente o seu corta-relva desaperte as porcas de orelhas e dobre as pegas.

Pode transportar o corta-relvas utilizando a pega de transporte (11).

Certifique-se de que os cabos não ficam presos ou entalados ao dobrar/desdobrar as pegas superiores. Não deixe as pegas caírem.

PROTECÇÃO AMBIENTAL

Este produto encontra-se assinalado com um símbolo relacionado com a eliminação de resíduos eléctricos e electrónicos. Isto significa que este produto não deverá ser eliminado juntamente com resíduos domésticos, mas deverá ser enviado para um sistema de recolha em conformidade com a Directiva Europeia 2002/96/CE. Este será assim reciclado ou desmantelado de forma a reduzir o impacto ambiental. Os equipamentos eléctricos e electrónicos podem ser perigosos para o ambiente e para a saúde humana dado que contêm substâncias nocivas.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto

Descrição WORX Corta-relvas eléctrico

Tipo WG706E(705-719-designação de aparelho mecânico, representativo de Cortador de relva)

Função Corte de relva

Cumpre as seguintes directivas

Directiva respeitante a Máquinas

2006/42/EC

Directiva respeitante a Compatibilidade

Electromagnética 2004/108/EC

Diretivo RoHS 2011/65/EU

Emissão de Ruído para o Ambiente por

Equipamentos de Uso ao Ar Livre Directiva

2000/14/EC rectificada em 2005/88/EC.

- Processo de avaliação de conformidade segundo Anexo VI

- Nível de volume de som medido 90dB(A)

– Nível de volume de som garantido 94dB(A)

- Organismo notificado envolvido

Normas em conformidade com:

EN 60335-1 EN 60335-2-77

EN 55014-1 EN 55014-2

EN 61000-3-3 EN 61000-3-2

EN ISO 3744 EN 62233

Pessoa autorizada a compilar o ficheiro técnico,

Nome Russell Nicholson

Endereço Positec Power Tools (Europe)
