WG706E - Cortadora de césped WORX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped eléctrico
Marca	Worx
Modelo	WG706E
Tensión nominal	230-240 V ~ 50 Hz
Potencia nominal	1200 W
Ancho de corte	33 cm
Altura de corte	20-60 mm (3 posiciones)
Capacidad de la bolsa de recogida	30 L
Peso	10 kg
Doble aislamiento	Sí
Nivel de presión acústica (modo turbo)	80 dB(A) (K=3 dB(A))
Nivel de presión acústica (modo silencioso)	71 dB(A) (K=3 dB(A))
Nivel de potencia acústica	94 dB(A)
Vibración medida	2.5 m/s² (K=1.5 m/s²)
Modos de funcionamiento	Turbo y Silencioso
Descarga trasera	Sí (sin bolsa)
Indicador de llenado de la bolsa	Sí (flotador)
Protección del motor	Corte de seguridad en caso de sobrecarga
Interruptor de seguridad	Botón de bloqueo + palanca de control
Tipo de cuchilla	Cuchilla metálica rotativa
Reemplazo de la cuchilla	Cada 50 h o 2 años
Mantenimiento	Limpieza con paño seco; sin agua ni productos químicos
Almacenamiento	Asa plegable; almacenamiento en seco
Accesorios incluidos	Bolsa de recogida, llave de seguridad, sujetacables
Normas	CE, directiva de máquinas 2006/42/CE, EMC 2004/108/CE, ruido 2000/14/CE
Uso previsto	Corte de césped de particulares

Preguntas frecuentes - WG706E WORX

¿Cómo ensamblar el asa del cortacésped WG706E?

Retire los tornillos de cada lado de la carcasa, inserte el asa inferior en los agujeros, apriete los tornillos. Fije el asa superior con los pernos y las palancas de leva de fijación. Apriete las palancas sin forzar. Sujete los cables con los sujetacables suministrados.

¿Cómo instalar la bolsa de hierba?

Detenga el cortacésped, espere a que la cuchilla se detenga y retire la llave de seguridad. Levante la tapa de seguridad, coloque la bolsa en los ganchos inferiores de la plataforma, luego suelte la tapa para bloquear la bolsa. Asegúrese de que esté bien fijada.

¿Cómo ajustar la altura de corte?

Espere a que la cuchilla se detenga por completo. Agarre una rueda, extráigala de la ranura y reposicione a la altura deseada (20-60 mm). Todas las ruedas deben ajustarse a la misma altura.

¿Cómo usar los modos Turbo y Silencioso?

Gire el dial de modo de trabajo: posición Turbo para hierba espesa o invasiva, posición Silencioso para uso normal (corte de aproximadamente 20 mm de hierba). La velocidad del motor varía automáticamente.

¿Qué hacer si el motor se detiene durante el corte?

El motor está protegido por un corte de seguridad en caso de sobrecarga o bloqueo de la cuchilla. Desconecte la alimentación, suelte la palanca del interruptor, elimine cualquier obstrucción y vuelva a encender. Si el problema persiste, aumente la altura de corte.

¿Cómo mantener la cuchilla?

Use guantes de protección. Sostenga la cuchilla y desenrosque el perno en sentido antihorario. Reemplace la cuchilla cada 50 horas de corte o cada 2 años. Apriete firmemente sin forzar. Verifique regularmente el estado de la cuchilla.

¿Cómo limpiar el cortacésped?

Limpie el exterior con un cepillo suave y un paño seco. Nunca use agua ni productos químicos. Retire la hierba y los residuos debajo de la cuchilla con una herramienta de madera o plástico. Mantenga las ranuras de ventilación limpias.

¿Cómo almacenar el cortacésped?

Limpie la máquina, pliegue el asa desenroscando las tuercas de mariposa. Guarde el cortacésped en un lugar seco. Use el asa de transporte para moverlo. No coloque objetos sobre la máquina.

¿Cuáles son los accesorios incluidos con el cortacésped?

El cortacésped se entrega con una bolsa de recogida, una llave de seguridad, sujetacables y las piezas para el montaje del asa. Algunos accesorios (guantes, llave especial) no se suministran.

¿Cómo usar la función de descarga trasera?

Retire la bolsa de hierba y baje la tapa de seguridad. El cortacésped puede entonces cortar sin bolsa, los residuos son expulsados por la caída trasera. Asegúrese de que la tapa esté bien bajada antes de usar.

MANUAL DE USUARIO WG706E WORX

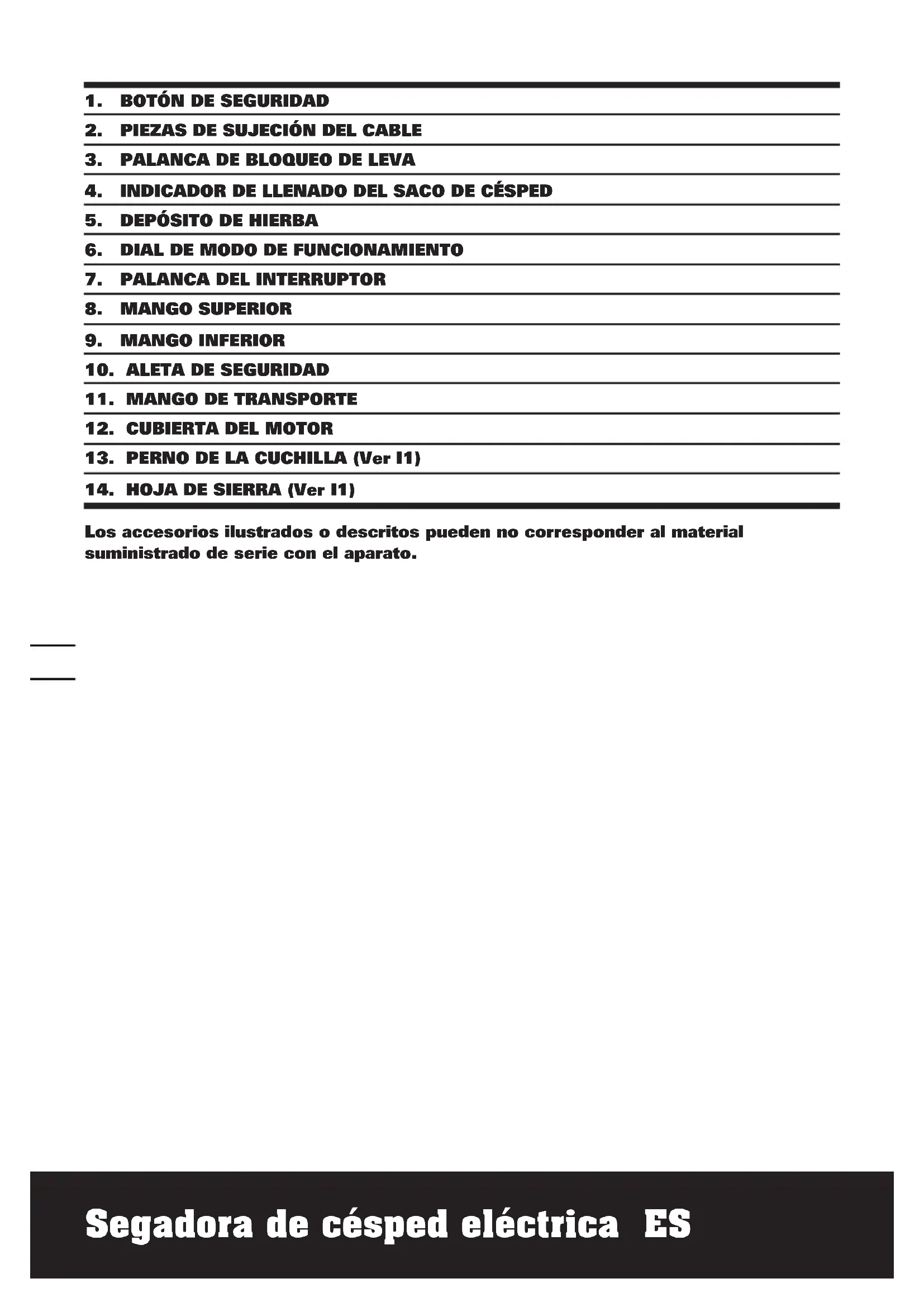

1. BOTÓN DE SEGURIDAD
2. PIEZAS DE SUJECIÓN DEL CABLE
3. PALANCA DE BLOQUEO DE LEVA
4. INDICADOR DE LLENADO DEL SACO DE CÉSPED
5. DEPÓSITO DE HIERBA
6. DIAL DE MODO DE FUNCIONAMIENTO
7. PALANCA DEL INTERRUPTOR
8. MANGO SUPERIOR
9. MANGO INFERIOR
10. ALETA DE SEGURIDAD
11. MANGO DE TRANSPORTE
12. CUBIERTA DEL MOTOR
13. PERNO DE LA CUCHILLA (Ver I1)
14. HOJA DE SIERRA (Ver I1)

Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

DATOS TÉCNICOS

Modelo WG706E(705-719-denominaciones de maquinaria, representantes de Cortadora de Césped)

Voltaje nominal 230-240V~50Hz

Potencia nominal 1200W

Anchura de corte 33cm

Altura de corte 20-60mm

Posiciones de altura de corte 3

Capacidad de colección de césped 30L

Doble aislamiento

Peso de la máquina 10kg

RUIDO Y DATOS DE VIBRACIÓN

Nivel de presión acústica de ponderación L	_pA : 80dB(A) Modo turbo K_pA : 3dB(A)
	L_pA : 71dB(A) modo SILENCIOSO K_pA :3dB(A)
Nivel de potencia acústica de ponderación L	_wA : 94dB(A)
Úsese protección auditiva cuando la presión acústica sea mayor a	80dB(A)
Frecuencia de vibración típica 2.5m/s	^2K=1.5m/s^2

ACCESORIOS

Bolsa de recolección de hierba 1

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

ADVERTENCIA DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELECTRICAS

¡ADVERTENCIA! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Conserve todas las advertencias e instrucciones para futuras consultas.

• Este aparato no ha sido diseñado para su uso por personas (incluyendo niños) con facultades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que lo hagan bajo supervisión o instrucciones concernientes al uso del aparato por una persona responsable de su seguridad.
• Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.
  Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su service autorizado o personas calificadas, a fin de evitar riesgos.

FAMILIARIZACIÓN

1) Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso apropiado de la herramienta.
2) Nunca permita que los niños o personas no familiarizadas con estas instrucciones hagan uso de la herramienta. Las regulaciones locales pueden restringir la edad del operador.
3) Nunca corte el césped mientras otras personas, especialmente niños, o animales domésticos se encuentran en las proximidades.
4) Recuerde que el usuario u operario es el responsable de los accidentes o riesgos a los que se sometan otras personas o propiedades.

PREPARACIÓN

1) Siempre use calzado resistente y pantalones largos cuando efectúe el corte de césped. No utilice la herramienta

cuando esté descalzo o use sandalias.

2) Inspeccione bien toda la zona en la que desee utilizar el equipo, y retire todos los objetos que pudieran ser lanzados por la máquina;
3) Antes del uso, siempre examine visualmente la herramienta a fin de comprobar que las cuchillas, los pernos de las cuchillas y la unidad de corte no estén desgastados o dañados. A fin de evitar posibles desequilibrios, las cuchillas y los pernos desgastados o dañados deben ser reemplazados por juegos completos.
4) En máquinas con múltiples cuchillas, tenga en cuenta que girar una cuchilla podría provocar el giro de las demás.

FUNCIONAMIENTO

1) Trabaje únicamente de día o con buena luz artificial.
2) Cuando sea posible, evite manejar la herramienta sobre césped mojado.
3) Asegúrese de no perder el equilibrio en las pendientes.
4) Camine, no corra;
5) En máquinas giratorias con ruedas, corte en dirección perpendicular a la pendiente, nunca hacia arriba y hacia abajo;
6) Observe extrema precaución al cambiar de dirección en las pendientes.
7) No trabaje sobre pendientes excesivamente empinadas.
8) Tenga mucho cuidado al invertir la marcha de la herramienta o al desplazarla hacia Ud.
9) Detenga la/s cuchilla/s en los casos en que la herramienta deba ser inclinada para el transporte, o para atravesar superficies donde no hay césped, o al transportar la herramienta a y desde el área a cortar.
10) Nunca utilice la herramienta con protectores defectuosos, o sin los dispositivos de seguridad en su lugar, por ejemplo deflectores y/o colectores de césped.
11) Encienda el motor según las instrucciones y con los pies bien alejados de la/s cuchilla/s.
12) Nunca levante ni transporte una herramienta mientras el motor está

funcionando;

13) No coloque las manos o los pies cerca de las partes giratorias mientras el cortacésped está en uso;;
14) Desenchufe la herramienta
- Antes de realizar comprobaciones, operaciones de limpieza o trabajar con la máquina;
- Después de chocar con un objeto extraño. Examine la herramienta para comprobar si hay daño y repare si es necesario;
- Si comienza a vibrar en forma anormal (verifique inmediatamente);

MANTENIMIENTO y ALMACENAMIENTO

1) Mantenga tuercas, pernos y tornillos ajustados para cerciorarse de que la herramienta está en condiciones seguras de trabajo;
2) Verifique periódicamente el colector de césped para comprobar si hay desgaste o deterioro;
3) Para su seguridad, reemplace las piezas gastadas o dañadas;
4) Tenga cuidado durante el ajuste de la máquina para evitar que sus dedos queden atrapados entre las cuchillas móviles y las partes fijas de la máquina

¡ADVERTENCIA:

• No utilice el cortacésped si los cables están dañados o gastados.
• No conecte un cable dañado a la toma de suministro eléctrico ni toque un cable deteriorado antes de desconectarlo de la toma. Un cable dañado puede contener puntos electrizados.
• No toque las cuchillas antes de desconectar la máquina del suministro eléctrico y de que las cuchillas se hayan detenido completamente.
• Mantenga los cables prolongadores alejados de las cuchillas. Las cuchillas podrían causar daños a los cables y exponerle a puntos electrizados.
• Desconecte el suministro eléctrico (extraiga el enchufe de la toma)
• Si se deja la máquina desatendida,

• Antes de eliminar una obstrucción,

• Antes de realizar comprobaciones, operaciones de limpieza o trabajar con la máquina,

• Tras golpear un objeto extraño,
• Siempre que la máquina comience a vibrar de forma anormal.
• Lea las instrucciones detenidamente para utilizar la máquina con la máxima seguridad;
• Recomendaciones:
• Conecte la máquina únicamente a un circuito de suministro protegido por un dispositivo de corriente residual (RCD) con una corriente de corte inferior a 30mA.

SÍMBOLOS UTILIZACIÓN

Lea cuidadosamente el manual del usuario y cerciórese de entender todos los controles y la función que cumple cada uno

Mantenga alejados a los visitantes.

La cuchilla continúa rotando después de apagar la máquina. Espere hasta que todos los componentes de la misma se hayan detenido antes de tocarlos.

Tenga cuidado con las cuchillas. Las cuchillas continúan rotando después de apagar el motor. Extraiga el enchufe de la toma de suministro eléctrico antes de realizar operaciones de mantenimiento o se resulta dañado el cable de alimentación.

Mantenga el cable de conexión alejado de la cuchilla.

Los rEste producto ha sido marcado con un símbolo en referencia a la eliminación de residuos eléctricos y electrónicos. Esta marca indica que este producto no debe desecharse con los residuos domésticos sino que deberá depositarse en un sistema de recolección que cumpla con la Directiva Europea 2002/96/CE. Posteriormente, el producto será reciclado y desmontado para reducir el impacto sobre el medio. El equipamiento eléctrico y electrónico puede suponer un riesgo para el medioambiente y para la salud pública ya que contiene sustancias peligrosas.

REGLAMENTARIA

Este producto ha sido proyectado para utilizarse en el área doméstí

MONTAJE

IMPORTANTE! Antes de montar la cortadora de césped, revise los accesorios según la información anterior, asegúrese de que los accesorios estén completos.

1. MONTAJE DEL ASA (Ver A1, A2, A3, A4)

1) Retire los tornillos (X2) situados a ambos lados de la plataforma (Ver A1).
2) Inserte la sección inferior del mango (9) en los orificios de la plataforma destinados a ello.
3) Fijela utilizando los tornillos suministrados (Ver A2).
4). Instale la sección superior del mango (8) en la sección inferior del mango (3) utilizando los pernos y las fijaciones de bloqueo (9) (Ver A3).
5) Apriete las dos fijaciones de bloqueo. Compruebe que el mango haya quedado FIRMEMENTE fijado.
La presión de la fijación se puede ajustar girando la fijación de bloqueo (8) hacia la derecha/izquierda. NO APRIETE DEMASIADO.

ATENCIÓN: Asegúrese de que los pernos se encuentren completamente insertados a través de los mangos antes de instalar los mandos correspondientes.

6) Instale las sujeciones de cable (2) suministradas en las secciones superior e inferior del mango. Pase el cable por las sujeciones, asegurándose de que quede lo suficientemente holgado (Ver A4).

2. MONTAJE DE LA BOLSA DE hIERBA

Instale el mango de la caja de césped en la parte superior de la misma, como se muestra en las Figs. B1-B4.

Paso 1. Presione ligeramente la parte delantera del mango (Ver B2).

Paso 2. A continuación, empújelo hacia delante (Ver B2).
Paso 3. Empuje hacia abajo la parte trasera del mango (Ver B2).
Paso 4. Por último, fije las pinzas de plástico sobre la estructura metálica (Ver B3).

ADVERTENCIA: No instale el mango en sentido contrario. Instale el mango como muestra la Fig B1.

3. INSTALAR LA BOLSA PARA PASTO (Ver C1, C2, C3)

1) Apague el cortacésped, espere a que las cuchillas se detengan y extraiga la llave de seguridad.
2) Levante la pestaña de seguridad y manténgala arriba, asegurándose de extraer el accesorio de abono.
3) Coja la bolsa para pasto por el asa y colóquela en los ganchos inferiores (a) de la plataforma del cortacésped (Ver C2).
4) Libere el seguro para bloquear la bolsa para pasto en su posición. Asegúrese de que la bolsa para pasto se encuentra instalada firmemente (Ver C3).

ATENCIÓN: Presione ligeramente la bolsa para pasto para asegurarse de que se encuentra completamente instalada.

4. EXTRACCIÓN/VACIADO

Sostenga el saco de césped, I evante la pestaña de seguridad (10) e inserte el saco de residuos (5).

ADVERTENCIA: compruebe siempre que la pestaña de seguridad cierra la salida de descarga antes del uso. No levante la aleta de seguridad (10) durante el uso del cortacésped sin el saco de césped instalado.

FUNCIONAMIENTO

1. ENCENDIDO Y APAGADO (Ver D1, D2) ENCENDIDO

Conecte el enchufe al tomacorriente y ENCIENDA.

La caja de conmutación ("switchbox") está provista de un botón de bloqueo para prevenir el arranque accidental.

Con una mano presione y sostenga el botón de seguridad (D1), con la otra mano oprima la palanca del interruptor (D2) en dirección al mango, y suelte el botón de bloqueo de seguridad. La máquina ahora está encendida, espere hasta que alcance la velocidad máxima antes de cortar el césped. Luego emplee ambas manos para sostener la palanca del interruptor, de modo de mantenerla en funcionamiento.

APAGADO

Suelte la palanca del interruptor.

2. DESPLAZAMIENTO

Para mayor conveniencia en el corte, puede comenzarse a trabajar desde un punto cercano al tomacorriente e ir alejándose paulatinamente. Corte el césped en ángulo recto desde el tomacorriente y disponga el cable sobre el sector que ya ha sido cortado.

ATENCIÓN: El motor cuenta con la protección de un dispositivo de parada de seguridad que se activa si la cuchilla se atasca o el motor se sobrecarga.

Si ello ocurre, detenga el aparato y desenchúfelo de la fuente de alimentación. Suelte la palanca de conmutación, retire los objetos obstruidos y vuelva a poner en marcha el aparato. Si el cortacésped vuelve a detenerse, aumente la altura de corte para reducir la carga aplicada sobre el motor.

ADVERTENCIA! No permita que el motor trabaje forzadamente, en particular, en condiciones extremas. Cuando el motor trabaja forzadamente su velocidad disminuye y se percibirá un cambio en su sonido. En tal caso, suspenda el corte, suelte la palanca del interruptor e incremente la altura de corte. De no hacerlo, la máquina podría dañarse.

3. INDICADOR DE LLENADO DEL SACO DE CÉSPED (Ver E)

El cortacésped cuenta con un indicador situado en la parte superior del saco que permite conocer el nivel de almacenamiento. Gracias a él, podrá recordar inmediatamente cuándo vaciar el saco si se encuentra lleno. Siga sus indicaciones de acuerdo con las ilustraciones siguientes:

Saco vacío: Aleta flotante (a)

Segadora de césped eléctrica ES

Saco lleno: Aleta descendida (b)

4. DESCARGA POSTERIOR (Ver F)

El cortacésped cuenta con una función de descarga posterior que permite cortar césped sin necesidad de instalar el saco de almacenamiento. De este modo, los residuos se descargan a través del canal posterior.

5. DIAL DE MODO DE

Coloque el dial en el modo de Modo turbo para cortar césped muy denso o crecido.

Estado12: modo SILENCIOSO

Seleccione el modo SILENCIOSO para cortar el césped de forma cotidiana; este modo permite cortar aproximadamente 20mm de césped.

IMPORTANTE! La función TURBO solamente se activa cuando se siega. Si selecciona el modo TURBO o SILENCIOSO, la velocidad del motor cambiará cuando se siegue.

6. AJUSTE DE LA ALTURA DE CORTE (Ver H)

ADVERTENCIA! Antes de ajustar la altura de la cortadora de césped, espere a que esta se detenga completamente. Las cuchillas continúan rotando luego de apagar la máquina y una cuchilla en rotación puede causar lesiones. Espere hasta que todos los componentes de la máquina se hayan detenido completamente antes de tocarlos. Antes del primer corte, ajuste la profundidad de corte del cortacésped a la posición deseada. El cortacésped puede ajustarse a 3 alturas de corte, entre 20mm y 60mm Tome una de las ruedas y extráigala del surco. Vuelva a colocarla a la altura que desee. TODAS las demás ruedas deberán colocarse a la misma altura.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta.

Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos.

MANTENIMIENTO DE LA CUCHILLA (Ver I1, I2)

ADVERTENCIA! Nunca realice operaciones de ajuste o montaje con la cortadora encendida. Asegúrese siempre de que el botón de encendido esté en la posición "off" y el enchufe esté desconectado del tomacorriente.

Siempre manipule la cuchilla con cuidado: los bordes filosos podrían causar lesiones; utilice guantes.

Siga estos procedimientos para retirar y cambiar la cuchilla. Requerirá de guantes de jardín (no suministrados) y una llave inglesa (no suministrados) para retirar la cuchilla. Sostenga la cuchilla (14) y por medio de la llave inglesa desatornille el perno correspondiente (13) girándolo en sentido anti-horario. Retire la cuchilla e inserte una nueva en el perno.

Asegúrese de que la cuchilla esté colocada correctamente, según se muestra en la Fig. I1, luego ajuste firmemente el perno. NO SE EXCEDA EN EL AJUSTE.

Reemplace su cuchilla metálica después de 50 hs o 2 años de uso (lo que se cumpla primero) independientemente del estado de

la misma.

Si la cuchilla está agrietada o dañada reemplácela por una nueva.

ALMACENAMIENTO: (Ver J)

Limpie a fondo las partes exteriores de la máquina usando una escobilla suave y un paño. No utilice agua, solventes ni lustradores. Deje su máquina libre de césped y deshechos, especialmente en las ranuras de ventilación.

Coloque la máquina de costado y limpie el área de la cuchilla. Si encuentra residuos de césped compactados en el área de la cuchilla, retírelos con un implemento de madera o plástico.

Guarde la máquina en un lugar seco. No coloque otros objetos encima de la máquina. Para facilitar el almacenamiento afloje las tuercas mariposa y pliegue los mangos. Puede transportar el cortacésped sosteniéndolo por el mango de transporte (11).

Asegúrese de que los cables no queden atascados o aprisionados al plegar/desplegar los mangos superiores. No deje caer los mangos de golpe.

PROTECTION AMBIENTAL

Los rEste producto ha sido marcado con un símbolo en referencia a la eliminación de residuos eléctricos y electrónicos. Esta marca indica que este producto no debe desecharse con los residuos domésticos sino que deberá depositarse en un sistema de recolección que cumpla con la Directiva Europea 2002/96/CE. Posteriormente, el producto será reciclado y desmontado para reducir el impacto sobre el medio. El equipamiento eléctrico y electrónico puede suponer un riesgo para el medioambiente y para la salud pública ya que contiene sustancias peligrosas.

DECLARACIÓN DE CONFORMIDAD

Los que reciben,

POSITEC Germany GmbH

Declaran que el producto

Descripción WORX Segadora de césped eléctrica

Modelo WG706E(705-719-

denominaciones de maquinaria, representantes de Cortadora de Césped)

Función Corte de césped

Cumple con las siguientes Directivas:

Directiva de Maquinaria 2006/42/EC

Directiva de Compatibilidad Electromagnética

2004/108/EC

Directiva de RoHS 2011/65/EU

Directiva sobre la emisión del ruido para un equipo que debe utilizarse en exterior

2000/14/EC modificada por 2005/88/EC

- Procedimiento de evaluación de la conformidad de acuerdo con Annex VI

- Nivel de presión acústica 90dB(A)

- Nivel de intensidad acústica 94dB(A)

- Notificación realizada por

Nombre: Intertek Testing & Certification Ltd Dirección: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL

Normativas conformes a

EN 60335-1 EN 60335-2-77

EN 55014-1 EN 55014-2

EN 61000-3-3 EN 61000-3-2

EN ISO 3744 EN 62233

La persona autorizada para componer el archivo técnico,

Firma Russell Nicholson

Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

keo.yue

2013/01/07

Leo Yue

Gerentede Calidad POSITEC

1. BOTÃO DE SEGURANÇA
2. BRAÇADEIRAS DO CABO
3. ALAVANCA DE CAME DE BLOQUEIO
4. INDICADOR DE NÍVEL DO SACO
5. SACO DE RECOLHA DA RELVA
6. SELECTOR DE MODO DE FUNCIONAMENTO
7. ALAVANCA DE COMUTAÇÃO
8. ALAVANCA SUPERIOR
9. PEGA INFERIOR
10. MEMBRANA DE SEGURANÇA
11. PEGA DE TRANSPORTE
12. COBERTURA DO MOTOR
13. PARAFUSO DA LÂMINA (Ver I1)
14. LÂMINA (Ver I1)

3. INDICADOR DE NÍVEL DO SACO (Ver E)
