ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Aquatak 160 X BOSCH

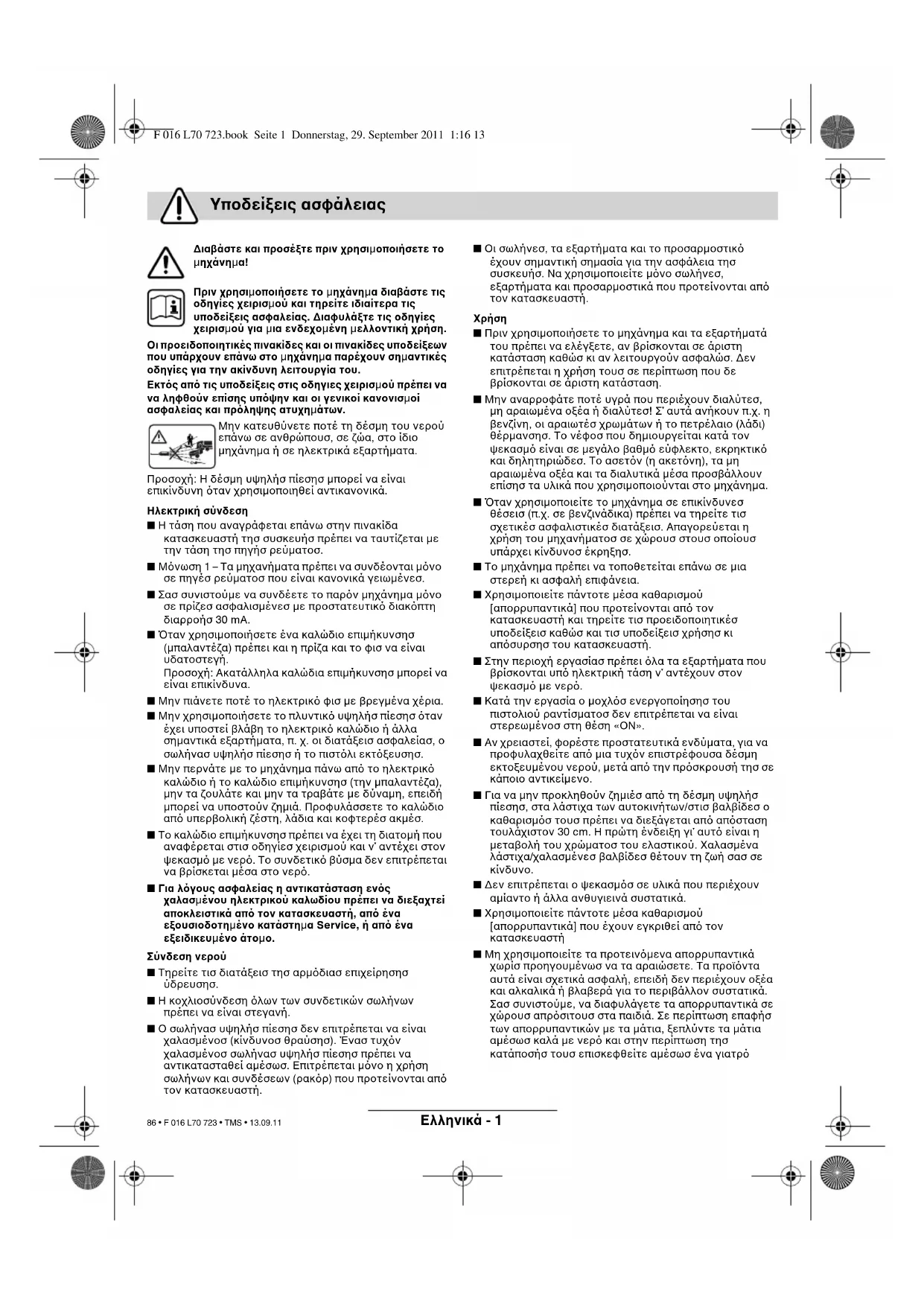

Πριν χρησιμοποιήσετε το μηχάνημα διαβάστε τις οδηγίες χειρισμού και τηρείτε ιδιαίτερα τις υποδείξεις ασφαλείας. Διαφυλάξτε τις οδηγίες χειρισμού για μια ενδεχομένη μελλοντική χρήση. Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που υπάρχουν επάνω στο μηχάνημα παρέχουν σημαντικές οδηγίες για την ακίνδυνη λειτουργία του. Εκτ"ς απ" τις υποδείξεις στις οδηγιες χειρισμού πρέπει να να ληφθούν επίσης υπ"ψην και οι γενικοί κανονισμοί ασφαλείας και πρ"ληψης ατυχημάτων. Μην κατευθύνετε ποτέ τη δέσµη του νερού επάνω σε ανθρώπουσ, σε ζώα, στο ίδιο µηχάνηµα ή σε ηλεκτρικά εξαρτήµατα. Προσοχή: Η δέσµη υψηλήσ πίεσησ µπορεί να είναι επικίνδυνη ταν χρησιµοποιηθεί αντικανονικά. Ηλεκτρική σύνδεση ■ Η τάση που αναγράφεται επάνω στην πινακίδα κατασκευαστή τησ συσκευήσ πρέπει να ταυτίζεται µε την τάση τησ πηγήσ ρεύµατοσ. ■ Μνωση 1 – Τα µηχανήµατα πρέπει να συνδέονται µνο σε πηγέσ ρεύµατοσ που είναι κανονικά γειωµένεσ. ■ Σασ συνιστούµε να συνδέετε το παρν µηχάνηµα µνο σε πρίζεσ ασφαλισµένεσ µε προστατευτικ διακπτη διαρροήσ 30 mA. ■ ταν χρησιµοποιήσετε ένα καλώδιο επιµήκυνσησ (µπαλαντέζα) πρέπει και η πρίζα και το φισ να είναι υδατοστεγή. Προσοχή: Ακατάλληλα καλώδια επιµήκυνσησ µπορεί να είναι επικίνδυνα. ■ Μην πιάνετε ποτέ το ηλεκτρικ φισ µε βρεγµένα χέρια. ■ Μην χρησιµοποιήσετε το πλυντικ υψηλήσ πίεσησ ταν έχει υποστεί βλάβη το ηλεκτρικ καλώδιο ή άλλα σηµαντικά εξαρτήµατα, π. χ. οι διατάξεισ ασφαλείασ, ο σωλήνασ υψηλήσ πίεσησ ή το πιστλι εκτξευσησ. ■ Μην περνάτε µε το µηχάνηµα πάνω απ το ηλεκτρικ καλώδιο ή το καλώδιο επιµήκυνσησ (την µπαλαντέζα), µην τα ζουλάτε και µην τα τραβάτε µε δύναµη, επειδή µπορεί να υποστούν ζηµιά. Προφυλάσσετε το καλώδιο απ υπερβολική ζέστη, λάδια και κοφτερέσ ακµέσ. ■ Το καλώδιο επιµήκυνσησ πρέπει να έχει τη διατοµή που αναφέρεται στισ οδηγίεσ χειρισµού και ν΄ αντέχει στον ψεκασµ µε νερ. Το συνδετικ βύσµα δεν επιτρέπεται να βρίσκεται µέσα στο νερ. ■ Για λ"γους ασφαλείας η αντικατάσταση εν"ς χαλασμένου ηλεκτρικού καλωδίου πρέπει να διεξαχτεί αποκλειστικά απ" τον κατασκευαστή, απ" ένα εξουσιοδοτημένο κατάστημα Service, ή απ" ένα εξειδικευμένο άτομο. Σύνδεση νερού ■ Τηρείτε τισ διατάξεισ τησ αρµδιασ επιχείρησησ

■ Η κοχλιοσύνδεση λων των συνδετικών σωλήνων πρέπει να είναι στεγανή. ■ Ο σωλήνασ υψηλήσ πίεσησ δεν επιτρέπεται να είναι χαλασµένοσ (κίνδυνοσ θραύσησ). Ένασ τυχν χαλασµένοσ σωλήνασ υψηλήσ πίεσησ πρέπει να αντικατασταθεί αµέσωσ. Επιτρέπεται µνο η χρήση σωλήνων και συνδέσεων (ρακρ) που προτείνονται απ τον κατασκευαστή. ■ Οι σωλήνεσ, τα εξαρτήµατα και το προσαρµοστικ έχουν σηµαντική σηµασία για την ασφάλεια τησ συσκευήσ. Να χρησιµοποιείτε µνο σωλήνεσ, εξαρτήµατα και προσαρµοστικά που προτείνονται απ τον κατασκευαστή.

■ Πριν χρησιµοποιήσετε το µηχάνηµα και τα εξαρτήµατά του πρέπει να ελέγξετε, αν βρίσκονται σε άριστη κατάσταση καθώσ κι αν λειτουργούν ασφαλώσ. ∆εν επιτρέπεται η χρήση τουσ σε περίπτωση που δε βρίσκονται σε άριστη κατάσταση. ■ Μην αναρροφάτε ποτέ υγρά που περιέχουν διαλύτεσ, µη αραιωµένα οξέα ή διαλύτεσ! Σ΄ αυτά ανήκουν π.χ. η βενζίνη, οι αραιωτέσ χρωµάτων ή το πετρέλαιο (λάδι) θέρµανσησ. Το νέφοσ που δηµιουργείται κατά τον ψεκασµ είναι σε µεγάλο βαθµ εύφλεκτο, εκρηκτικ και δηλητηριώδεσ. Το ασετν (η ακετνη), τα µη αραιωµένα οξέα και τα διαλυτικά µέσα προσβάλλουν επίσησ τα υλικά που χρησιµοποιούνται στο µηχάνηµα. ■ ταν χρησιµοποιείτε το µηχάνηµα σε επικίνδυνεσ θέσεισ (π.χ. σε βενζινάδικα) πρέπει να τηρείτε τισ σχετικέσ ασφαλιστικέσ διατάξεισ. Απαγορεύεται η χρήση του µηχανήµατοσ σε χώρουσ στουσ οποίουσ υπάρχει κίνδυνοσ έκρηξησ. ■ Το µηχάνηµα πρέπει να τοποθετείται επάνω σε µια στερεή κι ασφαλή επιφάνεια. ■ Χρησιµοποιείτε πάντοτε µέσα καθαρισµού [απορρυπαντικά] που προτείνονται απ τον κατασκευαστή και τηρείτε τισ προειδοποιητικέσ υποδείξεισ καθώσ και τισ υποδείξεισ χρήσησ κι απσυρσησ του κατασκευαστή. ■ Στην περιοχή εργασίασ πρέπει λα τα εξαρτήµατα που βρίσκονται υπ ηλεκτρική τάση ν΄ αντέχουν στον ψεκασµ µε νερ. ■ Κατά την εργασία ο µοχλσ ενεργοποίησησ του πιστολιού ραντίσµατοσ δεν επιτρέπεται να είναι στερεωµένοσ στη θέση «ΟΝ». ■ Αν χρειαστεί, φορέστε προστατευτικά ενδύµατα, για να προφυλαχθείτε απ µια τυχν επιστρέφουσα δέσµη εκτοξευµένου νερού, µετά απ την πρσκρουσή τησ σε κάποιο αντικείµενο. ■ Για να µην προκληθούν ζηµιέσ απ τη δέσµη υψηλήσ πίεσησ, στα λάστιχα των αυτοκινήτων/στισ βαλβίδεσ ο καθαρισµσ τουσ πρέπει να διεξάγεται απ απσταση τουλάχιστον 30 cm. Η πρώτη ένδειξη γι΄ αυτ είναι η µεταβολή του χρώµατοσ του ελαστικού. Χαλασµένα λάστιχα/χαλασµένεσ βαλβίδεσ θέτουν τη ζωή σασ σε

■ ∆εν επιτρέπεται ο ψεκασµσ σε υλικά που περιέχουν αµίαντο ή άλλα ανθυγιεινά συστατικά. ■ Χρησιµοποιείτε πάντοτε µέσα καθαρισµού [απορρυπαντικά] που έχουν εγκριθεί απ τον κατασκευαστή ■ Μη χρησιµοποιείτε τα προτεινµενα απορρυπαντικά χωρίσ προηγουµένωσ να τα αραιώσετε. Τα προϊντα αυτά είναι σχετικά ασφαλή, επειδή δεν περιέχουν οξέα και αλκαλικά ή βλαβερά για το περιβάλλον συστατικά. Σασ συνιστούµε, να διαφυλάγετε τα απορρυπαντικά σε χώρουσ απρσιτουσ στα παιδιά. Σε περίπτωση επαφήσ των απορρυπαντικών µε τα µάτια, ξεπλύντε τα µάτια αµέσωσ καλά µε νερ και στην περίπτωση τησ κατάποσήσ τουσ επισκεφθείτε αµέσωσ ένα γιατρ Υποδείξεις ασφάλειας F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13 86 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 2

■ Το πρ!σωπο που χειρίζεται το μηχάνημα πρέπει να το χρησιμοποιεί μ!νο σύμφωνα με τον προορισμ! του και να λαμβάνει υπ!ψην του τις εκάστοτε τοπικές συνθήκες. Κατά την εργασία πρέπει να δίνεται συνειδητά προσοχή στην ύπαρξη άλλων προσώπων, ιδιαίτερα παιδιών. ■ Μη χρησιμοποιείτε το μηχάνημα κοντά σε πρ!σωπα που δε φορούν προστατευτικά ρούχα. ■ Μην κατευθύνετε τη δέσμη νερού επάνω σε σας τον ίδιο ή σε άλλα πρ!σωπα για να καθαρίσετε τα ρούχα ή τα παπούτσια. ■ Η παρούσα συσκευή δεν προορίζεται για χρήση απ! πρ!σωπα (συμπεριλαμβανομένων και των παιδιών) με περιορισμένες σωματικές, αισθητήριες ή πνευματικές ικαν!τητες ή απ! άτομα που δεν διαθέτουν σχετικές γνώσεις ή/και πείρα, εκτ!ς αν αυτά επιτηρούνται απ! ένα άτομο υπεύθυνο για την ασφάλειά τους ή αν έχουν πάρει οδηγίες απ! το άτομο αυτ!, πως πρέπει να χειρίζονται τη συσκευή. ■ Η χρήση του μηχανήματος επιτρέπεται μ!νο σε άτομα που έχουν πάρει ρητή εντολή γι΄ αυτ!, έχουν εκπαιδευτεί στη χρήση του ή μπορούν να αποδείξουν !τι διαθέτουν τις αντίστοιχες απαραίτητες ικαν!τητες. Δεν επιτρέπεται η χρήση του μηχανήματος απ! εφήβους και παιδιά. ■ Μην αφήνετε ποτέ το μηχάνημα χωρίς επίβλεψη !ταν λειτουργεί ο κινητήρας. ■ Το πιστ!λι εκτ!ξευσης αντιδρά στην εξερχ!μενη δέσμη νερού με ανάκρουση [κλ!τσιμα]. Γι΄ αυτ! κρατάτε ασφαλώς τη λαβή του πιστολιού και την κάνη.

■ Πριν μεταφέρετε το μηχάνημα θέστε το εκτ!ς λειτουργίας κι ακολούθως ασφαλίστε το.

■ Βγάζετε το φίς απ! την πρίζα: – πάντοτε !ταν αφήνετε το μηχάνημα ανεπιτήρητο – πριν απ! κάθε έλεγχο, καθαρισμ! καθώς και πριν απ! οποιαδήποτε εργασία στο ίδιο το μηχάνημα ■ Οι επισκευές επιτρέπεται να διεξάγονται μ!νο απ! εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών (Service) της BOSCH. Εξαρτήματα και ανταλλακτικά ■ Επιτρέπεται μ!νο η χρήση εξαρτημάτων κι ανταλλακτικών που έχουν εγκριθεί απ! τον κατασκευαστή. Γνήσια εξαρτήματα και γνήσια ανταλλακτικά εξασφαλίζουν την ομαλή λειτουργία του μηχανήματος. Το μηχάνημα προορίζεται για τον καθαρισμ! επιφανειών και αντικειμένων στον εξωτερικ! τομέα, εργαλείων, οχημάτων και λεμβών. Με τα κατάλληλα ειδικά εξαρτήματα μπορούν να προσμιχθούν μέσα καθαρισμού εγκριμένα απ! την Bosch, να ξεφραχθούν σωλήνες αποχέτευσης ή να αφαιρεθούν σκουριές και

Το προϊ!ν αυτ! δεν είναι κατάλληλο για επαγγελματική χρήση. Η χρήση σύμφωνα με τον προορισμ! βασίζεται σε θερμοκρασία του περιβάλλοντος μεταξύ 0 °C και 40 °C. Το εγχειρίδιο αυτ! περιέχει οδηγίες σχετικά με τη σωστή συναρμολ!γηση και τον ασφαλή χειρισμ! του μηχανήματ!ς σας. Η προσεκτική ανάγνωση αυτών των οδηγιών είναι σημαντική. Το μηχάνημα ζυγίζει, !ταν είναι τελείως συναρμολογημένο, 26 - 29,1 kg περίπου. Αν χρειασθεί, ζητήστε βοήθεια για να βγάλετε το μηχάνημα απ! τη συσκευασία του. Τεχνικά χαρακτηριστικά Πλυντικ" υψηλής πίεσης Aquatak 150 Aquatak 150 X Aquatak 160 X Κωδικ!ς αριθμ!ς 3 600 H77 A.. 3 600 H77 B.. 3 600 H77 C.. Ονομαστική ισχύς [W] 2 700 2 700 3 000 Θερμοκρασία στην είσοδο μέγ. [°C] 60 60 60 Ποσ!τητα νερού στην είσοδο min. [l/h] 17 17 17 Πίεση νερού στην είσοδο μέγ. [MPa] 0,15 – 0,6 0,15 – 0,6 0,15 – 0,6 Ονομαστική πίεση/Πίεση εργασίας [MPa] 14 14 15 Μέγιστη πίεση [MPa] 15 15 16 Ροή [l/h] 550 550 600 Χωρητικ!τητα δοχείου απορρυπαντικού [l] 3,0 2 x 1,5 3,0 Βάρος [kg] 26 27,5 29,1 Μ!νωση / I / I / I Αριθμ!ς σειράς Βλέπε αριθμ! σειράς 15 (πινακίδα κατασκευαστή) στο

Χρήση σύμφωνα με τον προορισμ" Εισαγωγή F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13 87 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 3 Αφαιρέστε το πλυντικ! υψηλής πίεσης προσεκτικά απ! τη συσκευασία και ελέγξτε, αν υπάρχουν !λα τα παρακάτω τμήματα: – Πλυντικ! υψηλής πίεσης – Πιστ!λι εκτ!ξευσης/Σωλήνας υψηλής πίεσης – Σωλήνας πίεσης για πλατιά δέσμη – Σωλήνας πίεσης για περιστρεφ!μενη δέσμη – Συνδετικ! τεμάχιο – Οδηγίες χρήσης – Κρεμάστρα καλωδίου (Aquatak 150 – 2x, Aquatak 150 X/160 X – 1x) – Μανιβέλα για το καρούλι σωλήνα (Aquatak 150 X/160 X) – Βίδα στερέωσης (Aquatak 150 X/160 X) Αν λείπουν εξαρτήματα ή αν εξαρτήματα είναι χαλασμένα σας παρακαλούμε να απευθυνθείτε στον έμπορ! σας. 1 Αποκλεισμ!ς ενεργοποίησης σκανδάλης 2 Σκανδάλη 3 Σωλήνας υψηλής πίεσης 4 Τύμπανο σωλήνα (Aquatak 150 X/160 X) 5 Λαβή (Aquatak 150 X/160 X) 6 Δοχείο απορρυπανικού 7 Πιστ!λι εκτ!ξευσης 8 Κρεμάστρα καλωδίου 9 Σωλήνας πίεσης για πλατιά δέσμη 10 Διακ!πτης δικτύου 11 Ρυθμιστής για το μέσο καθαρισμού 12 Μαν!μετρο 13 Σύνδεση νερού 14 Σωλήνας πίεσης για περιστρεφ!μενη

15 Αριθ. σειράς 16 Συνδετικ! τεμάχιο 17 Στήριγμα σύνδεσης για σωλήνα υψηλής πίεσης (Aquatak 150) 18 Φίλτρο Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν είναι υποχρεωτικ" συνοδεύουν πάντοτε το μηχάνημα! Ηλεκτρική ασφάλεια Το μηχάνημά σας απαιτεί ηλεκτρική σύνδεση με προστατευτικ! αγωγ! (σύνδεση γης). Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz (για χώρες εκτ!ς ΕΕ 220 V, 240 V, ανάλογα με την εκάστοτε έκδοση). Χρησιμοποιείτε πάντοτε εγκριμένα καλώδια επιμήκυνσης (μπαλαντέζες). Για περισσ!τερες πληροφορίες απευθυνθείτε στα εξουσιοδοτημένα καταστήματα Service. Σε περίπτωση που για τη λειτουργία του πλυντικού υψηλής πίεσης θα θελήσετε να χρησιμοποιήσετε καλώδιο επιμήκυνσης [μπαλαντέζα], οι αγωγοί πρέπει να έχουν τις παρακάτω διατομές: 1,5 mm

για μέγιστο μήκος μπαλαντέζας έως 20 m 2,5 mm

για μέγιστο μήκος μπαλαντέζας έως 50 m Υπ!δειξη: Αν χρησιμοποιείτε καλώδιο επιμήκυνσης, αυτ! θα πρέπει να διαθέτει έναν προστατευτικ! αγωγ! - !πως περιγράφεται στις αντίστοιχες σχετικές διατάξεις ασφαλείας - ο οποίος θα συνδέεται δια μέσου του φις με τον προστατευτικ! αγωγ! της ηλεκτρικής σας εγκατάστασης. Σε αμφίβολες περιπτώσεις ρωτήστε έναν ηλεκτρολ!γο ή την πλησιέστερη αντιπροσωπεία Service της Bosch. ΠΡΟΣΟΧΗ: Αντικανονικά καλώδια επιμήκυνσης μπορεί να είναι επικίνδυνα. Το καλώδιο επιμήκυνσης, το φις και το συνδετικ" βύσμα πρέπει να είναι στεγανά και εγκριμένα για χρήση στον εξωτερικ" τομέα. Οι καλωδιακές συνδέσεις πρέπει να είναι στεγνές και να μην αποθέτονται στο έδαφος. Για αύξηση της προστασίας συνιστάται η χρήση εν!ς αυτ!ματου διακ!πτη διαρροής (FI/RCD) 30 mA. Ο διακ!πτης αυτ!ς θα πρέπει να ελέγχεται πριν απ! κάθε χρήση. Υπ!δειξη για προϊ!ντα που δεν πωλούνται στην GB: ΠΡΟΣΟΧΗ: Για τη δική σας, προσωπική ασφάλεια είναι απαραίτητο, ο ρευματολήπτης (φις) που είναι αναρτημένος στο μηχάνημα να είναι συνδεμένος με το καλώδιο επιμήκυνσης. Ο συνδετήρας του καλώδιου επιμήκυνσης πρέπει να αντέχει στον ψεκασμ! με νερ!, να

Απεικονιζ"μενα στοιχεία Για την ασφάλειά σας Προσοχή! Πριν διεξάγετε οποιαδήποτε εργασία συντήρησης ή καθαρισμού στο ίδιο το μηχάνημα, θέστε το εκτ"ς λειτουργίας και βγάλτε το φις απ" την πρίζα. Το ίδιο ισχύει, αν το ηλεκτρικ" καλώδιο είναι φθαρμένο, κομμένο ή μπερδεμένο. F 016 L70 723.book Seite 3 Donnerstag, 29. September 2011 1:16 13 88 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 4 είναι απ! ελαστικ! ή να φέρει ελαστική επίστρωση. Το καλώδιο επιμήκυνσης πρέπει να χρησιμοποιείται μαζί μ’ ένα στοιχείο αντοχής. Η επισκευή εν!ς τυχ!ν χαλασμένου ηλεκτρικού καλωδίου επιτρέπεται να διεξαχθεί μ!νο απ! ένα εξουσιοδοτημένο συνεργείο της Bosch. Σύμφωνα με τις ισχύουσες διατάξεις το πλυντικ! υψηλής πίεσης δεν επιτρέπεται να συνδεθεί στο δίκτυο ύδρευσης χωρίς διαχωριστή συστημάτων. Χρησιμοποιήστε ένα διαχωριστή συστημάτων κατά IEC 61770 τύπος BA. Το νερ" που έχει περάσει μέσα απ" το διαχωριστή συστημάτων δεν είναι πλέον

Πριν τη χρησιμοποίηση Συναρμολογήστε την κρεμάστρα καλωδίου 8 στη λαβή οδήγησης. Πατήστε δυνατά την κρεμάστρα καλωδίου για να μανδαλώσει

Συναρμολογήστε τη μανιβέλα 5 στο καρούλι σωλήνα με τη βοήθεια της συμπαραδιδ!μενης βίδας. (Aquatak 150 X/160 X) Σύνδεση νερού Βιδώστε το συνδετικ! τεμάχιο 16 στη σύνδεση νερού 13. Συνδέστε το σωλήνα νερού (δε συμπαραδίδεται) με τη σύνδεση νερού [τη βρύση] και το μηχάνημα. Συνδέστε το σωλήνα υψηλής πίεσης/το πιστ"λι εκτ"ξευσης. / Συνδέστε γερά το σωλήνα υψηλής ίεσης 3 στο στήριγμα αναρρ!φησης 17 και την κάνη υψηλής ίεσης 7. (Aquatak 150) Συνδέστε το σωλήνα υψηλής πίεσης 3 γερά στην κάνη υψηλής πίεσης 7. (Aquatak 150 X/ 160 X) Τοποθετήστε το σωλήνα για πλατιά δέσμη 9 στο πιστ!λι εκτ!ξευσης 7. Γυρίστε το σωλήνα πίεσης για πλατιά δέσμη με ωρολογιακή φορά, πιέζοντάς τον ελαφρά, κατά 90° για να το μανδαλώσετε. (Aquatak 150/150 X) Βιδώστε την κάνη υψηλής ίεσης 9 στο ιστ!λι εκτ!ξευσης 7. (Aquatak 160 X) Μ"νο Aquatak 150 X/160 X Ξετυλίξτε το σωλήνα υψηλής πίεσης 3 απ! το τύμπανο σωλή. Μη χρησιμοποιήσετε ποτέ το πλυντικ! υψηλής πίεσης με το σωλήνα υψηλής πίσης 3 τυλιγμένο στο τύμπανο σωλήνα 4. Σωλήνας πίεσης για πλατιά δέσμη Aquatak 150/150 X Η ρύθμιση της δέσμης απ! πλατιά σε συγκεντρωμένη και αντίστροφα επιτυγχάνεται με γύρισμα του μπροστινού δακτυλίου στο σωλήνα πίεσης για πλατιά δέσμη. Για να ψεκάσετε το απορρυπαντικ! ρυθμίστε το ακροφύσιο πλατιάς δέσμης γυρίζοντας τον πίσω δακτύλιο απ! τη θέση υψηλής πίεσης στη θέση χαμηλής πίεσης. Γυρίστε το μπροστιν! δακτύλιο στο ακροφύσιο για να ρυθμίσετε την πλατιά δέσμη. &ταν χρησιμοοιείτε το λυντικ! υψηλής ίεσης ρέει να τηρείτε τις σχετικές με τη ρύθμιση της οσ!τητας του μέσου καθαρισμού υοδείξεις. Aquatak 160 X Η δέσμη μεταβαίνει απ! τη ριπιδοειδή [πλατειά] στη σημειακή [συγκεντρωμένη] εκτ!ξευση και αντίστροφα με περιστροφή του κελύφους στο ακροφύσιο. &ταν εργάζεσθε με απορρυπαντικ! ωθήστε το ακροφύσιο προς τα εμπρ!ς για να το ρυθμίσετε απ! τη θέση της υψηλής στη θέση της χαμηλής πίεσης. Περιστρέψτε το ακροφύσιο για να ρυθμίσετε το πλάτος της δέσμης. &ταν χρησιμοοιείτε το λυντικ! υψηλής ίεσης ρέει να τηρείτε τις σχετικές με τη ρύθμιση της οσ!τητας του μέσου καθαρισμού υοδείξεις. Σωλήνας πίεσης για περιστρεφ"μενη δέσμη Γυρίστε το σωλήνα πίεσης για πλατιά δέσμη 9 κατά 90° με φορά αντίθετη της ωρολογιακής. Αφαιρέστε το σωλήνα πίεσης για πλατιά δέσμη. (Aquatak 150/150 X) Ξεβιδώστε την κάνη υψηλής ίεσης 9 α! το ιστ!λι εκτ!ξευσης 7 (Aquatak 160 X) Τοποθετήστε το σωλήνα πίεσης για περιστρεφ!μενη δέσμη 14 στο πιστ!λι εκτ!ξευσης 7. Γυρίστε το σωλήνα πίεσης για πλατιά δέσμη με ωρολογιακή φορά, πιέζοντάς τον ελαφρά, κατά 90° για να τον μανδαλώσετε. (Aquatak 150/150 X) Τροφοδοσία με νερ" Συναρμολ"γηση

Ρύθμιση/Χρήση διάφορων

F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13 89 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 5 Βιδώστε την κάνη εριστρεφ!μενης εκτ!ξευσης 14 στο ιστ!λι εκτ!ξευσης 7. (Aquatak 160 X) Θέση σε λειτουργία Φροντίστε, ο διακ!πτης δικτύου να βρίσκεται στη θέση ( ) και ακολούθως βάλτε το φις στην πρίζα. Ανοίξτε τη βρύση. Πατήστε τον αποκλεισμ! ενεργοποίησης σκανδάλης 1 για να απελευθερώσετε τη σκανδάλη 2. Πατήστε τέρμα τη σκανδάλη 2 μέχρι το νερ! ν’ αρχίσει να ρέει ομοι!μορφα και να βγεί απ! το μηχάνημα !λος ο αέρας. Αφήστε τη σκανδάλη 2 ελεύθερη. Πατήστε τον αποκλεισμ! ενεργοποίησης σκανδάλης 1. Θέστε το διακ!πτη ON/OFF 10 στη θέση ΟΝ. Κατευθύντε το πιστ!λι εκτ!ξευσης 7 προς τα κάτω. Πατήστε τον αποκλεισμ! ενεργοποίησης, για να απελευθερώσετε τη σκανδάλη 2. Πατήστε τέρμα τη σκανδάλη 2. Θέση εκτ"ς λειτουργίας Αφήστε τη σκανδάλη 2 ελεύθερη. Πατήστε τον αποκλεισμ! ενεργοποίησης. Το πιστ!λι εκτ!ξευσης είναι τώρα μανδαλωμένο και δεν μπορεί πλέον να ενεργοποιηθεί κατά λάθος. Θέστε το διακ!πτη ON/OFF 10 στη θέση OFF. Κλείστε τη βρύση. Βγάλτε το φις δικτύου απ!

Πατήστε τον αποκλεισμ! ενεργοποίησης σκανδάλης 1 για να απελευθερώσετε τη σκανδάλη 2. Πατήστε τέρμα τη σκανδάλη 2 μέχρι να μην υπάρχει πλέον πίεση νερού μέσα στο μηχάνημα. Αφήστε τη σκανδάλη 2 ελεύθερη. Πατήστε τον αποκλεισμ! ενεργοποίησης σκανδάλης 1. Αφαιρέστε το σωλήνα νερού απ! το μηχάνημα και τη βρύση.

Φροντίστε το μηχάνημα να βρίσκεται επάνω σε μια επίπεδη επιφάνεια. Μην τεντώνετε το σωλήνα !ταν εργάζεσθε και/ ή μην τραβάτε το μηχάνημα απ! το σωλήνα. Αυτ! μπορεί να οδηγήσει στην ανατροπή του μηχανήματος. Μη διπλώνετε το σωλήνα υψηλής πίεσης και την περνάτε απ! πάνω του με οχήματα ή μηχανήματα. Προφυλάγετε το σωλήνα υψηλής πίεσης απ! κοφτερές ακμές ή/και γωνίες. Μη χρησιμοποιείτε το σωλήνα πίεσης για περιστρεφ!μενη δέσμη για το πλύσιμο αυτοκινήτων. Εργασία με απορρυπαντικά Χρησιμοποιείτε μ"νο απορρυπαντικά που έχουν εγκριθεί απ" την Bosch. Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν ζημιά στο μηχάνημα ή στο υπ" καθαρισμ" αντικείμενο. / Γεμίστε το δοχείο απορρυπαντικού 6 με απορρυπαντικ! το οποίο, !μως, προηγουμένως θα έχετε αραιώσει σύμφωνα με τις σχετικές συστάσεις. Για να γεμίσετε ή να εξαερώσετε άνετα το δοχείο μέσου καθαρισμού μπορείτε να το αφαιρέσετε. / Για τον ψεκασμ! του απορρυπαντικού θέστε το ακροφύσιο πλατιάς δέσμης στη θέση χαμηλής πίεσης. Σας συμβουλεύουμε, να χρησιμοποιείτε το απορρυπαντικ! με μέτρο, προς ώφελος του περιβάλλοντος. Λαμβάνετε υπ!ψην σας τις συστάσεις σχετικά με την αραίωση που είναι αναγραμμένες επάνω στο δοχείο. Η Bosch προσφέρει μια σειρά επιλεγμένων μέσων καθαρισμού και συντήρησης, εξασφαλίζοντας έτσι την ομαλή λειτουργία του μηχανήματος. Μ"νο Aquatak 150/160 X Το μηχάνημα διαθέτει ένα δοχείο για το μέσο καθαρισμού. Ο ρυθμιστής του μέσου καθαρισμού 11 χρησιμεύει για τη ρύθμιση της οσ!τητας του μέσου καθαρισμού ου αναμειγνύεται με το νερ!. Μ"νο Aquatak 150 X Το μηχάνημα διαθέτει δυο δοχεία για το μέσο καθαρισμού. Ο ρυθμιστής για το μέσο καθαρισμού 11 χρησιμεύει και για τη μετάβαση α! το ένα δοχείο στο άλλο και για τη ρύθμιση της οσ!τητας του μέσου καθαρισμού ου αναμειγνύεται με το νερ!. Προτειν"μενη μέθοδος καθαρισμού Βήμα 1: Χαλάρωμα της βρωμιάς Ψεκάστε το απορρυπαντικ! με οικονομία κι αφήστε το λίγο να δράσει. Βήμα 2: Απομάκρυνση της βρωμιάς Απομακρύντε τη χαλαρή βρωμιά με υψηλή

Θέση σε λειτουργία Υποδείξεις χειρισμού του πλυντικού υψηλής πίεσης

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13 90 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 6 Υπ"δειξη: ταν καθαρίζετε κάθετεσ επιφάνειεσ αρχίστε µε το απορρυπαντικ στο κάτω µέροσ και συνεχίστε την εργασία σασ προσ τα επάνω. Το ξέπλυµα γίνεται απ τα επάνω προσ τα κάτω. Χηµικέσ ουσίεσ που επιβαρύνουν το περιβάλλον δεν επιτρέπεται να καταλήγουν στο έδαφοσ, στα υπγεια νερά, στισ λίµνεσ, στα ποτάµια κτλ. `Οταν χρησιµοποιείτε απορρυπαντικά τηρείτε αυστηρά τισ οδηγίεσ που υπάρχουν επάνω στη συσκευασία καθώσ και την προβλεπµενη αναλογία µείξησ. ταν καθαρίζετε κινητήρεσ οχηµάτων τηρείτε τισ εκάστοτε τοπικέσ διατάξεισ: Πρέπει ν΄ αποφευχθεί ή κατάληξη των ξεπλυµένων λαδιών στα υπγεια νερά. Πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το μηχάνημα βγάλτε το φις απ" την πρίζα και λύστε τη σύνδεση του

Υπδειξη: ∆ιεξάγετε τακτικά τισ παρακάτω εργασίεσ συντήρησησ, για να εξασφαλιστεί µια µακρχρονη και ασφαλήσ χρήση. Ελέγχετε τακτικά το µηχάνηµα, µήπωσ παρουσιάζει εµφανείσ ελλείψεισ, π. χ. χαλαρέσ συνδέσεισ και φθαρµένα ή χαλασµένα εξαρτήµατα. Ελέγχετε, αν τα καλύµµατα και οι προστατευτικέσ διατάξεισ λειτουργούν άψογα, καθώσ κι αν είναι σωστά συναρµολογηµένεσ. Τυχν απαραίτητεσ επισκευέσ ή εργασίεσ συντήρησησ πρέπει να διεξαχθούν πριν αρχίσετε την εργασία σασ µε το πλυντικ υψηλήσ πίεσησ. Αν το µηχάνηµα, παρ΄ λεσ τισ επιµεληµένεσ µεθδουσ κατασκευήσ κι ελέγχου, σταµατήσει κάποτε να λειτουργεί, ττε η επισκευή του πρέπει ν΄ ανατεθεί σ΄ ένα εξουσιοδοτηµένο συνεργείο εξυπηρέτησησ πελατών [Service] για µηχανήµατα κήπου τησ Bosch. Οταν ζητάτε διασαφητικέσ πληροφορίεσ και ταν παραγγέλλετε ανταλλακτικά, παρακαλούµε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικ αριθµ που υπάρχει στην πινακίδα κατασκευαστή! Αφαιρέστε το προσαρµοστικ 16 στη σύνδεση νερού 13 και τραβήξτε έξω το φίλτρο 18. Μπορείτε να αφαιρέσετε το φίλτρο 18 άνετα µε ένα µυτοτσίµπιδο. Ξεπλύντε το φίλτρο και ακολούθωσ τοποθετήστε το πάλι. ταν το φίλτρο είναι χαλασµένο πρέπει να αντικατασταθεί. Το πλυντικ υψηλήσ πίεσησ δεν επιτρέπεται ποτέ να χρησιµοποιηθεί ταν το φίλτρο 18 λείπει ή έχει χαλάσει. Η εγγύηση λήγει "ταν το πλυντικ" υψηλής χρησιμοποιηθεί χωρίς ή με χαλασμένο φίλτρο 18. Για να µεταφέρετε το µηχάνηµα πιάστε το απ την επάνω χειρολαβή και κυλίστε το. Για να το µεταφέρετε επάνω απ σκάλεσ ή εµπδια πιάστε το απ την επάνω χειρολαβή και σηκώστε το. Αν το µηχάνηµα πρκειται να αποθηκευτεί ή να µεταφερθεί ταν βρίσκεται σε οριζντια θέση, θα πρέπει πρώτα να αδειάσετε το δοχείο απορρυπαντικού. Καθαρίζετε το εξωτερικ του πλυντικού υψηλήσ πίεσησ µε µια µαλακή βούρτσα κι ένα πανί. ∆εν επιτρέπεται η χρήση νερού, διαλυτών και µέσων στίλβωσησ. Αποµακρύντε λεσ τισ βρωµιέσ, ιδιαίτερα απ τισ σχισµέσ αερισµού του

Αν κατά την αποθήκευση/τη διαφύλαξη το πλυντικ υψηλήσ πίεσησ περιέχει ακµη νερ, θα υποστεί βλάβη απ την παγωνιά. Γι΄ αυτ το µηχάνηµα θα πρέπει να αποθηκεύεται/να διαφυλάγεται σε χώρο απρσιτο στην παγωνιά. Μην τοποθετείτε άλλα αντικείµενα επάνω σ΄

Βεβαιωθείτε, τι κατά το κλείσιµο και το άνοιγµα δε ζουλίζονται τα καλώδια. Μη διπλώνετε το σωλήνα υψηλής πίεσης.

Καθαρισμ"ς/Έλεγχος φίλτρου

Διαφύλαξη μετά τη χρήση

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13 91 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 7 Στον παρακάτω πίνακα αναφέρονται τα συμπτώματα των σφαλμάτων καθώς και πως μπορείτε να τα εξουδετερώσετε, αν κάποια φορά το μηχάνημα δε θα εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σας της εξυπηρέτησης πελατών (Service) αν μ’ αυτ!ν τρ!πο δεν θα μπορέσετε να εντοπίσετε και να εξουδετερώστε το πρ!βλημα. Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλματος διακ"ψτε τη λειτουργία και τραβήξτε το φις απ" την πρίζα. Αναζήτηση σφαλμάτων Συμπτώματα Πιθανή αιτία Θεραπεία Ο κινητήρας δεν «παίρνει

Δεν έχει συνδεθεί το φις Χαλασμένη πρίζα Ενεργοποιήθηκε η ασφάλεια Χαλασμένο καλώδιο επιμήκυνσης Ενεργοποιήθηκε η διάταξη προστασίας

Συνδέστε το φις Χρησιμοποιήστε μια άλλη πρίζα Αλλάξτε την ασφάλεια Δοκιμάστε χωρίς την μπαλαντέζα Αφήστε τον κινητήρα να κρυώσει για 5 λεπτά Αφήστε την αντλία, το σωλήνα νερού ή το εξάρτημα να ξεπαγώσει Ο κινητήρας διακ!πτει τη λειτουργία του Ενεργοποιήθηκε η ασφάλεια Εσφαλμένη ονομαστική τάση Ενεργοποιήθηκε η διάταξη προστασίας

Αλλάξτε την ασφάλεια Ελέγξτε την ονομαστική τάση, πρέπει ν΄ αντιστοιχεί στα στοιχεία επάνω στην πινακίδα του κατασκευαστή Αφήστε τον κινητήρα να κρυώσει για 5 λεπτά Ενεργοποιείται [πέφτει, καίγεται] η ασφάλεια Αδύνατη (μικρή) ασφάλεια Συνδέστε το πλυντικ! υψηλής πίεσης σ΄ ένα ηλεκτρικ! κύκλωμα με ασφάλεια που αντέχει στην ισχύ του Υψωμένη πίεσης εργασίας Το ακροφύσιο είναι μερικώς βουλωμένο Καθαρίστε το ακροφύσιο Παλμική πίεση Αέρας στο σωλήνα νερού της αντλίας Η παροχή νερού δεν είναι άψογη Το φίλτρο νερού είναι βουλωμένο Ο σωλήνας νερού είναι ζουλιγμένος ή

Πολύ μακρύς σωλήνας υψηλής πίεσης Αφήστε το πλυντικ! υψηλής πίεσης να λειτουργήσει με ανοιχτ! πιστ!λι εκτ!ξευσης και ανοιχτή βρύση μέχρι να σταθεροποιηθεί η πίεση Ελέγξτε, αν η σύνδεση νερού εκπληρώνει τα στοιχεία που αναφέρονται στα τεχνικά χαρακτηριστικά. Η ελάχιστη διατομή των σωλήνων που επιτρέπεται να χρησιμοποιηθούν ανέρχεται σε 1/2" ή Ø 13 mm Καθαρίστε το φίλτρο νερού Τοποθετήστε ίσια το σωλήνα νερού Αφαιρέστε την επιμήκυνση του σωλήνα υψηλής πίεσης, μέγιστο μήκος σωλήνα νερού 10 m Ομοι!μορφη, αλλά χαμηλή

Υπ!δειξη: Ορισμένα εξαρτήματα δημιουργούν χαμηλή πίεση Φθαρμένο ακροφύσιο Φθαρμένη βαλβίδα Start (εκκίνησης)/ Stopp (διακοπής) Αντικαταστήστε το ακροφύσιο Πατήστε τη σκανδάλη 5 φορές γρήγορα τη μια μετά την άλλη Ο κινητήρας εργάζεται, αλλά δε δημιουργείται

Δεν έχει συνδεθεί νερ! Βουλωμένο φίλτρο Βουλωμένο ακροφύσιο Συνδέστε το νερ! Καθαρίστε το φίλτρο Καθαρίστε το ακροφύσιο Το πλυντικ! πίεσης δεν ξεκινά απ! μ!νο του Η αντλία ή το πιστ!λι εκτ!ξευσης δεν είναι στεγανή(!) Απευθυνθείτε στο εξουσιοδοτημένο συνεργείο Service της Bosch F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13 92 • F 016 L70 723 • TMS • 13.09.11Eλληνικά - 8 Τα ηλεκτρικά εργαλεία, τα εξαρτήµατα και οι συσκευασίεσ πρέπει να ανακυκλώνονται µε τρπο φιλικ προσ το περιβάλλον. Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίµµατα του σπιτιού σασ! Μ"νο για χώρες της EΕ: Σύµφωνα µε την Κοινοτική Οδηγία 2002/96/EΚ σχετικά µε τισ παλαιέσ ηλεκτρικέσ και ηλεκτρονικέσ συσκευέσ και τη µεταφορά τησ οδηγίασ αυτήσ σε εθνικ δίκαιο δεν είναι πλέον υποχρεωτικ τα άχρηστα ηλεκτρικά και ηλεκτρονικά µηχανήµατα να συλλέγονται ξεχωριστά για να ανακυκλωθούν µε τρπο φιλικ προσ το περιβάλλον. Το Service απαντά στισ ερωτήσεισ σασ σχετικά µε την επισκευή και τη συντήρηση του προïνοσ σασ καθώσ και για τα αντίστοιχα ανταλλακτικά. Λεπτοµερή σχέδια και πληροφορίεσ για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-garden.com Η οµάδα συµβούλων τησ Bosch σασ υποστηρίζει µε ευχαρίστηση ταν έχετε ερωτήσεισ σχετικέσ µε την αγορά, τη χρήση και τη ρύθµιση των προϊντων και ανταλλακτικών. Eλλάδα Robert Bosch A.E. Eρχείασ 37 19400 Kορωπί – Αθήνα Tel.: [phone] Fax: [phone] www.bosch.com www.bosch-pt.gr ABZ Service A.E. Tel.: [phone] Fax: [phone] Οι τιµέσ µέτρησησ του θορύβου εξακριβώθηκαν σύµφωνα µε το πρτυπο EN 60335. Η χαρακτηριστική στάθµη θορύβου του µηχανήµατοσ εξακριβώθηκε σύµφωνα µε την καµπύλη Α και ανέρχεται σε: Στάθµη ακουστικήσ πίεσησ 80 dB(A) (Aquatak 150/ 150 X)/80 dB(A) (Aquatak 160 X)· στάθµη ακουστικήσ ισχύοσ 90 dB(A) (Aquatak 150/ 150 X)/91 dB(A) (Aquatak 160 X). Ανασφάλεια µέτρησησ K =3 dB (Aquatak 150/150 X)/3 dB (Aquatak 160 X). Οι συνολικέσ τιµέσ κραδασµών a

ανυσµάτων τριών κατευθύνσεων) και η ανασφάλεια K εξακριβώθηκαν κατά EN 60335:

∆ηλώνουµε υπεύθυνα τι το προϊν που αναφέρεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει πλήρωσ τα εξήσ πρτυπα ή κανονιστικά έγγραφα: EN 60335 σύµφωνα µε τισ διατάξεισ των οδηγιών 2011/65/EE, 2004/108/EΚ, 2006/42/EΚ, 2000/14/EΚ. 2000/14/EΚ: Εγγυµαστε στάθµη ακουστικήσ έντασησ 93 dB(A) (Aquatak 150/150 X)/94 dB(A) (Aquatak 160 X). ∆ιαδικασία αξιολγησησ τησ ∆ήλωσησ συµβαττητασ σύµφωνα µε το παράρτηµα V. Κατηγορία προϊντοσ: 27 Τεχνικσ φάκελοσ (2006/42/EK, 2000/14/EK) απ: Bosch Lawn and Garden Ltd., PT-LG/ENS, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Engineering Director Engineering PT/ESI Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Τηρούμε το δικαίωμα αλλαγών Το µηχανηµα δεν είναι

Η αντλία δεν είναι στεγανή Επιτρέπονται 6 σταγνεσ το λεπτ. Σε περίπτωση σηµαντικήσ, αντικανονικήσ διαρροήσ απευθυνθείτε στο εξουσιοδοτηµένο κατάστηµα Service τησ Bosch.
