Produkttype	Højtryksrenser
Mærke	Bosch
Model	Aquatak 160 X
Reference	3 600 H77 C..
Effekt optag	3000 W
Nominelt tryk / arbejdstryk	15 MPa
Maksimalt tryk	16 MPa
Flow	600 l/h
Maks. indløbstemperatur	60 °C
Min. vandindløbsflow	17 l/h
Maks. vandindløbstryk	0,15 – 0,6 MPa
Rengøringsmiddelbeholderens kapacitet	3,0 L
Vægt	29,1 kg
Beskyttelsesklasse	I (med beskyttelsesleder)
Spænding / Frekvens	230 V ~ 50 Hz
Lydeffektniveau	80 dB(A)
Lydtryksniveau	91 dB(A)
Vibrationer (a_h)	4,0 m/s² (K=1,0 m/s²)
Maks. forlængerkabellængde	20 m (tværsnit 1,5 mm²) / 50 m (tværsnit 2,5 mm²)
Anbefalet sikkerhedsindretning	Fejlstrømsafbryder 30 mA
Medfølgende tilbehør	Sprøjtelance, højtryksslange, ventilatorstrålerør, roterende strålerør, tilslutning, kabelholder, håndsving
Anvendelse i overensstemmelse med formålet	Rengøring af udendørs overflader, værktøj, køretøjer, både. Ikke til industriel brug.

Ofte stillede spørgsmål - Aquatak 160 X BOSCH

Hvordan starter jeg Bosch Aquatak 160 X højtryksrenseren?

Sørg for, at kontakten er i slukket position, tilslut apparatet, åben vandhanen, lås aftrækkeren op med driftslåsen, tryk på aftrækkeren indtil der opnås en jævn strøm, slip, tænd for kontakten, og tryk derefter på aftrækkeren igen.

Hvordan bruger jeg rengøringsmiddel med Aquatak 160 X?

Fyld rengøringsmiddelbeholderen efter fortynding i henhold til anbefalingerne. For at sprøjte skal du skubbe dysen fremad for at skifte til lavt tryk. Brug rengøringsmiddelregulatoren til at justere mængden. Påfør med måde og skyl med højt tryk.

Hvordan skifter jeg dysen mellem ventilatorstråle og roterende stråle?

Til ventilatorstrålerøret: Skru det af pistolen og skru det roterende strålerør på i stedet. Til Aquatak 160 X drej møtrikken for at skifte fra flad stråle til koncentreret stråle.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér, at stikket er sat i, at stikkontakten fungerer, at sikringen ikke er sprunget, at forlængerkablet ikke er beskadiget. Hvis motorværn er udløst, lad det køle af i 5 minutter. Ved frost skal pumpen og slangerne optøs.

Hvordan rengør jeg apparatets filter?

Afmonter adapteren fra vandhanetilslutningen, tag filteret ud med en spidstang, skyl det med rent vand og sæt det tilbage. Brug aldrig apparatet uden filter eller med et beskadiget filter, da garantien ellers bortfalder.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Ret aldrig strålen mod personer, dyr eller elektriske dele. Brug en stikkontakt med beskyttelsesleder og en fejlstrømsafbryder på 30 mA. Bær beskyttelsestøj om nødvendigt. Rengør ikke dæk inden for 30 cm.

Hvordan opbevarer jeg apparatet efter brug?

Tøm rengøringsmiddelbeholderen, rengør ydersiden med en blød børste, fjern alt vand fra kredsløbet, rul slangen op uden at knække den, og opbevar i et frostfrit rum. Læg ikke genstande på apparatet.

Hvilket vandtryk er nødvendigt for tilførsel?

Minimum vandflow er 17 l/h og maksimalt tilførselstryk er 0,15 til 0,6 MPa. Brug en slange på mindst 1/2 tomme eller Ø 13 mm.

Hvad gør jeg ved trykfald under brug?

Kontrollér, at dysen ikke er tilstoppet, rengør den. Sørg for, at vandfilteret er rent, at slangen ikke er knækket, og at vandtilførslen er tilstrækkelig. Hvis trykket forbliver lavt, kan dysen være slidt og skal udskiftes.

Hvor finder jeg reservedele og kundeservice?

Kontakt Bosch kundeservice på 0 811 36 01 22 (Frankrig) eller via e-mail på [e-mail]. Reparationer skal udføres af en autoriseret Bosch værksted. Brug kun originale tilbehør og reservedele.

BRUGSANVISNING Aquatak 160 X BOSCH

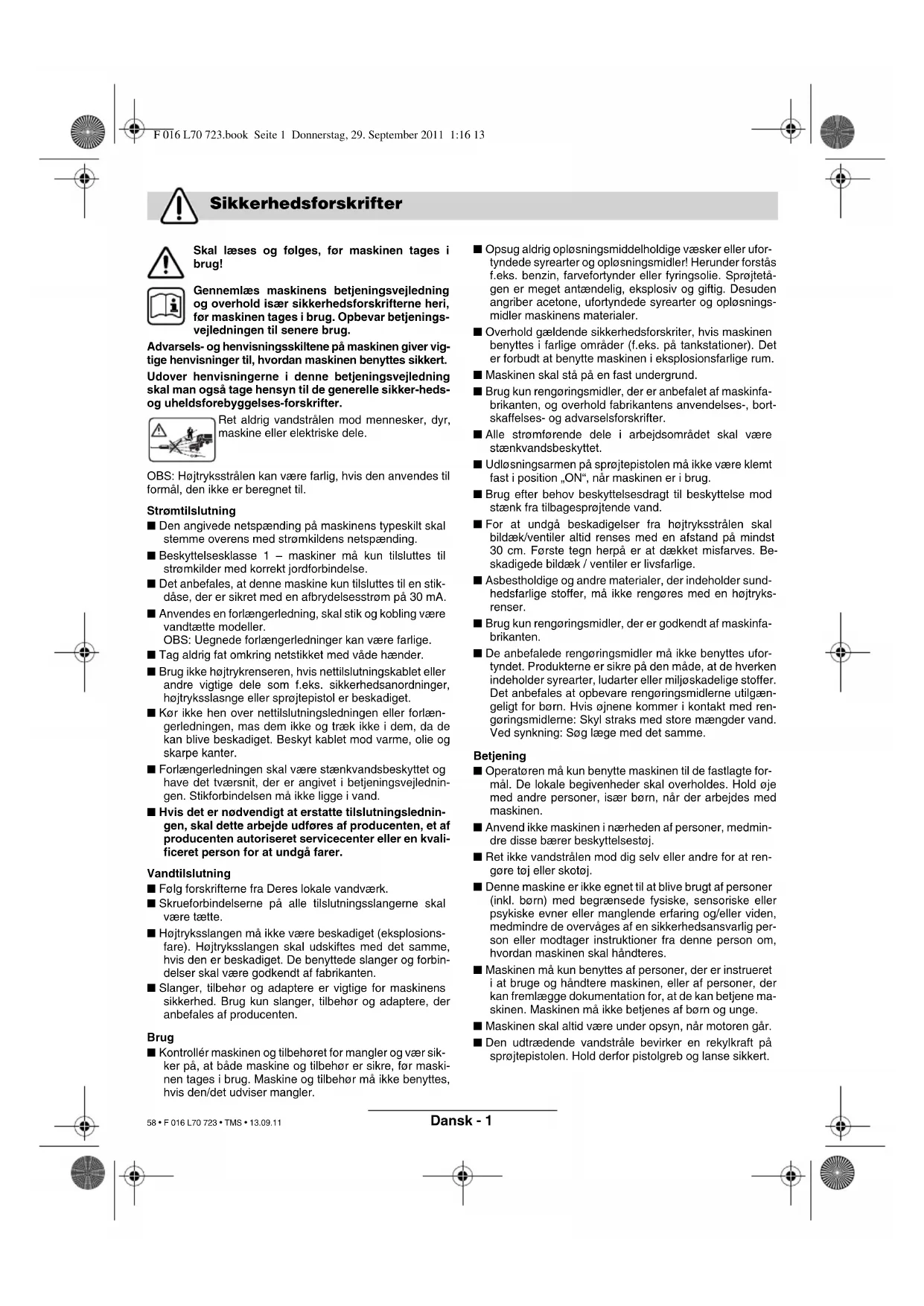

Sikkerhedsforskrifter

Skal læses og følges, før maskinen tages i brug!

Gennemlæs maskinens betjeningsvejledning og overhold især sikkerhedsforskrifterne heri, før maskinen tages i brug. Opbevar betjenings-vejledningen til senere brug.

Advarsels- og henvisningsskiltene på maskinen giver vigtige henvisninger til, hvordan maskinen benyttes sikkert. Udover henvisningerne i denne betjeningsvejledning skal man også tage hensyn til de generelle sikker-heds- og uheldsforebyggelses-forskrifter.

Ret aldrig vandstrålen mod mennesker, dyr, maskine eller elektriske dele.

OBS: Højtryksstrålen kan være farlig, hvis den anvendes til formål, den ikke er beregnet til.

Strømtislutning

Den angivede netspænding på maskinens typeskilt skal stemme overens med strømkildens netspænding.
■ Beskyttelsesklasse 1 – maskiner må kun tilsluttes til strømkilder med korrekt jordforbindelse.
Det anbefales, at denne maskine kun tilsluttes til en stikdåse, der er sikret med en afbrydelsesstrøm på 30 mA.
■ Anvendes en forlængerledning, skal stik og kobling være vandtætte modeller. OBS: Uegnede forlængerledninger kan være farlige.
■ Tag aldrig fat omkring netstikket med våde hænder.
Brug ikke højtrykrenseren, hvis nettilslutningskablet eller andre vigtige dele som f.eks. sikkerhedsanordninger, højtryksslasnge eller sprojtepistol er beskadiget.
Kør ikke hen over nettislutningsledningen eller forlængerledningen, mas dem ikke og træk ikke i dem, da de kan blive beskadiget. Beskyt kablet mod varme, olie og skarpe kanter.
■ Forlængerledningen skal være stænkvandsbeskyttet og have det tværsnit, der er angivet i betjeningsvejledningen. Stikforbindelsen må ikke ligge i vand.
■ Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af producenten, et af producenten autoriseret servicecenter eller en kvalificeret person for at undgå farer.

Vandtilslutning

■ Følg forskrifterne fra Deres lokale vandværk.
■ Skrueforbindelserne på alle tilslutningsslangerne skal være tætte.
■ Højtryksslangen må ikke være beskadiget (eksplosionsfare). Højtryksslangen skal udskiftes med det samme, hvis den er beskadiget. De benyttede slanger og forbindelser skal være godkendt af fabrikanten.
■ Slanger, tilbehør og adaptere er vigtige for maskinens sikkerhed. Brug kun slanger, tilbehør og adaptere, der anbefales af producenten.

Brug

■ Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrearter og opløsningsmidler! Herunder forstås f.eks. benzin, farvefortynder eller fyringsolie. Sprøjtetågen er meget antændelig, eksplosiv og giftig. Desuden angriber acetone, ufortyndede syrearter og opløsningsmidler maskinens materialer.
■ Overhold gældende sikkerhedsforskriter, hvis maskinen benyttes i farlige områder (f.eks. på tankstationer). Det er forbudt at benytte maskinen i eksplosionsfarlige rum.
■ Maskinen skal stå på en fast undergrund.
Brug kun rengøringsmidler, der er anbefalet af maskinfabrikanten, og overhold fabrikantens anvendelses-, bortskaffelses- og advarselsforskrifter.
■ Alle strømførende dele i arbejdsområdet skal være stænkvandsbeskyttet.
■ Udløsningsarmen på sprøjtepistolen må ikke være klemt fast i position „ON“, när maskinen er i brug.
■ Brug efter behov beskyttelsesdragt til beskyttelse mod stænk fra tilbagesprøjtende vand.
For at undgå beskadigelser fra højtryksstrålen skal bildæk/ventiler altid renses med en afstand på mindst 30 cm. Første tegn herpå er at dækket misfarves. Beskadigede bildæk / ventiler er livsfarlige.
■ Asbestholdige og andre materialer, der indeholder sundhedsfarlige stoffer, må ikke rengøres med en højtryksrenser.
■ Brug kun rengøringsmidler, der er godkendt af maskinfabrikanten.
■ De anbefalede rengøringsmidler må ikke benyttes ufortyndet. Produkterne er sikre på den måde, at de hverken indeholder syrearter, ludarter eller miljoskadelige stoffer. Det anbefales at opbevare rengøringsmidlerne utilgængeligt for børn. Hvis øjnene kommer i kontakt med rengøringsmidlerne: Skyl straks med store mængder vand. Ved synkning: Søg læge med det samme.

Betjening

■ Operatøren må kun benytte maskinen til de fastlagte formål. De lokale begivenheder skal overholdes. Hold øje med andre personer, især børn, när der arbejdes med maskinen.
■ Anvend ikke maskinen i nærheden af personer, medmindre disse bærer beskyttelsestøj.
■ Ret ikke vandstrålen mod dig selv eller andre for at ren-gøre tøj eller skotøj.
Denne maskine er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan maskinen skal håndteres.
■ Maskinen må kun benyttes af personer, der er instrueret i at bruge og håndtere maskinen, eller af personer, der kan fremlægge dokumentation for, at de kan betjene maskinen. Maskinen må ikke betjenes af børn og unge.
■ Maskinen skal altid være under opsyn, når motoren går.
Den udtrædende vandstråle bevirker en rekylkraft på sprøjtepistolen. Hold derfor pistolgreb og lanse sikkert.

Transport

■ Man skal altid tage stikket ud af stikkontakten:
- før man forlader maskinen
- før maskinen kontrolleres og rengøres og før der arbejdes på den

■ Reparationer må kun gennemføres af autoriserede BOSCH kundeværksteder.

Det er kun tilladt at benytte tilbehør og reservedele, der er frigivet af fabrikanten. Originalt tilbehør og originale reservedele sikrer en fejlfri maskindrift.

Tekniske data

Højtryksrenser Aquatak 150 Aquatak 150 X Aquatak 160 X

Bestillingsnummer 3 600 H77 A.. 3 600 H77 B.. 3 600 H77 C..
Optagen effekt [W] 2 700 2 700 3 000
Temperatur tilløb maks. [°C] 60 60 60
Vandmængde tilløb min.	[l/h]	17	17	17
Vandtryk tilløb maks.	[MPa]	0,15–0,6	0,15–0,6	0,15–0,6
Nominelt tryk/arbejdstryk [MPa] 14 14 15
Maksimalt tryk	[MPa]	15 15 16
Flow	[l/h]	550	550	600
Rengøringsmiddelbeholderens kapacitet	[l] 3,0		2 x 1,5	3,0
Vægt	[kg]	26 27,5	29,1
Isolationsklasse		/ I	/ I	/ I
Serienummer	Se serienummer 15 (typeskilt) på maskinen.

Maskinen er beregnet til at rengøre flader og genstande udendørs, værktøj, køretøjer og både. Kommes et af Bosch godkendt rengøringsmiddel i van det og forsynes maskinen med det rigtige tilbehør, kan maskinen også benyttes til at frigøre afløbsrør eller fjerne rust og gammel farve.

Dette produkt er ikke egnet til erhvervsmæssig brug.

Den beregnede anvendelse gælder omgivelsestemperaturer mellem 0 °C og 40 °C.

Introduktion

Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af plæneklipperen. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt.

Når maskinen er helt samlet, vejer den ca. 26 - 29,1 kg. Få om nødvendigt hjælp med at fjerne den fra emballagen.

Maskinens dele

Tag højtryksrenseren forsigtigt ud af emballagen. Kontrollér om efterfølgende dele er fri for mangler:

- Højtryksrenser

• Sprøjtepistol/højtryksslange
• Trykrør til flad stråle
• Trykrør til rotationsstråle
• Tilslutningsstykke
• Driftsvejledning
• Kabelholder (Aquatak 150 - 2x, Aquatak 150 X/160 X - 1x)
• Håndsving til slangetromle (Aquatak 150 X/160 X)
  – Fastgørelsesskrue (Aquatak 150 X/160 X)
  Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.

Illustrerede komponenter

1 Kontaktspærre for aftrækker
2 Aftrækker
3 Højtryksslange
4 Slangetromle (Aquatak 150 X/160 X)
5 Greb (Aquatak 150 X/160 X)
6 Rengøringsmiddeltank
7 Sprøjtepistol
8 Kabelholder
9 Trykrør til flad stråle
10 Afbryder

11 Regulator til rengøringsmiddel

12 Manometer

13 Vandtilslutning

14 Trykrør til rotationsstråle

15 Serienummer

16 Tilslutningsstykke

17 Tilslutningsstuds til højtryksslange (Aquatak 150)

18 Filter

Tilbehør, som er illustreret og beskrevet i betjenings-vejledningen, er ikke altid indeholdt i leveringen.

Pas på! Sluk for maskinen og træk stikket ud, før vedligeholdelses- eller rengøringsarbejde udføres på maskinen. Gør det samme, når strømkablet er beskadiget, når der er blevet skåret i kablet eller kablet har viklet sig ind.

Elektrisk sikkerhed

Din maskine har brug for en jordledningstilslutning. Spændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede forhandler.

Hvis De har brug for en forlængerledning til drift af maskinen, skal følgende ledningstværsnit overholdes

1,5 mm ^2 til maks. 20 m længde

2,5 mm ^2 til maks. 50 m længde

Bemærk: Hvis der benyttes en forlængerledning, skal denne – som beskrevet under sikkerhedsforskrifterne – være forsynet med en jordledning, der skal være forbundet med jordledningen til det elektriske anlæg via stikket.

Hvis De er i tvivl: Kontakt en uddannet elektriker eller henvend Dem til den nærmeste Bosch-repræsentant.

FORSIGTIG: Ikke forskriftsmæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtætte og være godkendt til udendørs brug.

Kabelforbindelser skal være tørre og må ikke ligge på jorden.

Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid fejlstrømsrelæet, hver gang maskinen anvendes.

Vejledning for produkter, som ikke sælges i GB: ADVARSEL: Af sikkerhedsmæssige grunde skal stikket på maskinen være forbundet med forlængerledningen. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning.

En beskadiget tilslutningsledning må kun repareres på et autoriseret Bosch-værksted.

Vandforsyning

Iht. gældende forskrifter må højtryksrenseren aldrig tilsluttes til et drikkevandsnettet uden en systemadskiller.

Brug en systemadskiller iht. IEC 61770 type BA. Vand, der er strømmet gennem en systemadskiller, må ikke drikkes.

Samling

Før brug

A Montér kabelholderen 8 på bæregrebet. Tryk kabelholderen fast, så den falder sikkert i hak.
B Montér håndsvinget 5 på slangetromlen med vedlagte skrue. (Aquatak 150 X/160 X)

Vandtilslutning

C Skru tilslutningsstykket 16 fast til vandtilslutningen 13.

Forbind vandslangen (følger ikke med leveringen) med vandtilslutningen og maskinen.

Tilslut højtryksslangen/sprøjtepistolen

D / E tilslut højtryksslangen 3 fast til tilslutningsstudsen 17 og trykrøret 7. (Aquatak 150)
E Tilslut højtryksslangen 3 fast til trykrøret 7. (Aquatak 150 X/160 X)
G Sæt trykrøret til den flade stråle 9 ind i sprøjtepi-stolen 7. Drej trykrøret til den flade stråle med et let tryk 90° mod højre for at låse det. (Aquatak 150/150 X)

Skru trykrøret til flad stråle 9 ind i sprøjtepistolen 7. (Aquatak 160 X)

Kun Aquatak 150 X/160 X

F Vikle højtrykslangen 3 af slangetromlen.

Brug aldrig højtrykrenseren, mens højtrykslangen 3 er viklet på slangetromlen 4.

Indstilling/brug af forskellige dyser

Trykrør til flad stråle

Aquatak 150/150 X

H Strålen ændres fra en flad stråle til en punktstråle og tilbage igen ved at dreje på den forreste ring på trykrøret til den flade stråle.
I Rengøringsmidler sprøjtes ved at dreje på den bageste ring, hvorved lamelstråledysen stilles fra højtryk- til lavtrykposition.

Drej på dysen på den forreste ring for at indstille den flade stråle.

Overhold henvisningerne mht. brug af højtryksrenseren vedr. indstilling af rengøringsmiddelmængden.

Aquatak 160 X

J Strålen ændres fra at være flad til at være et punkt ved at dreje på dysens kappe.
K Når der arbejdes med rengøringsmidler, skal dysen skubbes frem for at indstille den på lavtryksposition i stedet for på højtryksposition.

Drej på dysen for at indstille den flade stråle.

Overhold henvisningerne mht. brug af højtryksrenseren vedr. indstilling af rengøringsmiddelmængden.

Trykrør til rotationsstråle

Drej på trykrøret til den flade stråle 9 90° mod venstre. Træk trykrøret til den flade stråle ud. (Aquatak 150/150 X)

Skru trykrøret til flad stråle 9 ud af sprøjtepistolen 7. (Aquatak 160 X)

P Sæt trykrøret til rotationsstrålen 14 ind i sprøjte-pistolen 7. Drej trykrøret til rotationsstrålen med et let tryk 90° mod højre for at låse det. (Aquatak 150/150 X)

Skru trykrøret til rotationsstråle 14 ind i sprøjtepistolen 7. (Aquatak 160 X)

Start

Tænd

Sørg for, at netkontakten står på (log tilslut apparatet til stikdåsen.

Åbn for vandhanen.

R Tryk på kontaktspærren 1 for at frigive aftrækkeren 2. Tryk aftrækkeren 2 helt i bund, indtil vand strømmer jævnt ud. Slip aftrækkeren 2. Tryk på kontaktspærren 1.

Tænd for kontakten 10.

Ret sprøjtepistolen 7 nedad. Tryk på kontaktspærren for at frigive aftrækkeren 2. Tryk aftrækkeren 2 helt i bund.

Sluk

Slip aftrækkeren 2. Tryk på kontaktspærren. Nu er sprøjtepistolen låst og kan ikke aktiveres tilfældigt.

Sluk for kontakten 10.

Luk for vandhanen. Træk stikket ud af stikdåsen.

Tryk på kontaktspærren 1 for at frigive aftrække- ren 2. Tryk aftrækkeren 2 helt i bund, indtil der ikke kommer mere vand ud af maskinen. Slip aftrække- ren 2. Tryk på kontaktspærren 1.

Fjern vandslangen fra maskinen og vandtilslutningen.

Vejledning i brug af højtryksrenseren

Generelt

Sørg for, at maskinen står sikkert på et jævnt underlag.

Gå ikke alt for langt fremad med højtrykslangen og træk ikke maskinen vha. slangen. Dette kan medføre, at maskinen ikke længere står stabilt og vælter.

Knæk ikke højtrykslangen og kør ikke et køretøjer henover den. Beskyt højtrykslangen mod skarpe kanter eller hjørner.

Anvend ikke rotationsslange-trykrøret til bilvask.

Arbejde med rengøringsmidler

Brug kun rengøringsmidler, der er frigivet af Bosch. Rengøringsmidler, der ikke er egnet til maskinen, kan beskadige maskinen og den genstand, der skal rengøres.

M / N yld rengøringsmiddeltanken 6 med rengøringsmiddel, som forinden skal være fortyndet iht. fabrikantens instruktioner. Rengøringsmiddeltanken kan tages af for at gøre det nemmere at fylde på og tømme.

I / Kår højtryksrenseren benyttes til at rengøre med rengøringsmiddel, skal fladstråledysen stå på lavtryk.

Det anbefales at spare på rengøringsmidlerne af hensyn til miljøet. Anbefalinger mht. fortynding på beholderen skal overholdes.

Bosch sikrer en fejlfri drift af maskinen, hvis de udbudte rengørings- og plejemidler benyttes.

L Kun Aquatak 150/160 X

Apparatet er udstyret med en rengøringsmiddelbeholder. Rengøringsmiddelregulatoren 11 bruges kun til at indstille den rengøringsmiddelmængde, der skal tilsættes.

L Kun Aquatak 150 X

Apparatet er udstyret med to rengøringsmiddelbe- holdere. Rengøringsmiddelregulatoren 11 bruges til at skifte mellem de to rengøringsmiddelbeholdere og til at indstille den rengøringsmiddelmængde, der skal tilsættes.

Anbefalet rengøringsmetode

Sprøjt lidt rengøringsmiddel på og lad det trække i et kort stykke tid.

Skridt 2: Snavs fjernes

Fjern den løsnede snavs med højt tryk.

Bemærk: Lodrette flader rengøres ved at starte forneden med snavs-/rengøringsmidlet og arbejde opad. Arbejde oppefra og ned ved skylning.

Miljøskadelige kemikalier må ikke trænge ned i undergrunden, grundvandet, damme, floder osv.

Rengøringsmidler skal benyttes iht. instruktionerne på emballgen og den foreskrevne koncentration.

Rengøring af køretøjer skal udføres iht. gældende lokale forskrifter: Det skal forhindres, at afsprøjtet olie trænger ned i grundvandet.

Vedligeholdelse

Træk stikket ud og løsne vandtilslutningen, før der arbejdes på maskinen.

Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.

Undersøg maskinen for synlige mangler med regelmæssige mellemrum som f.eks. løse forbindelser og slidte eller beskadigede dele.

Kontrollér om kapper og beskyttelsesanordninger er intakte og monteret rigtigt. Nødvendige reparationer eller vedligeholdelsesarbejde skal gennemføres, før højtryksrenseren benyttes.

Skulle højtryksrenseren trods omhyggelig fabrika- tion og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværk- sted for Bosch haveværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

Filter rengøres/kontrolleres

S Fjern adapteren 16 på vandtilslutningen 13 og træk filteret 18 ud.

Filteret 18 kan nemt fjernes med en spids tang. Skyl filteret og sæt det i igen. Erstsat filteret, hvis det er beskadiget.

Højtryksrenseren må aldrig anvendes, hvis filteret 18 mangler eller er defekt.

Kører højtrykrenseren uden eller med defekt filter 18, bortfalder garantien.

Transport

Maskinen transporteres ved at tage fat i det øverste greb og rulle den på hjulene.

Hvis maskinen skal opbevares eller transporteres vandret, skal rengøringsmiddeltanken være tömt forinden.

Frastilling efter brug

Rengør den udvendige side af højtryksrenseren med en blød børste og en klud. Det er ikke tilladt at benytte vand, opløsningsmidler og poleringsmidler. Fjern al form for snavs, især snavs i motorens ventilationsåbninger.

Højtryksrenseren skal altid være tømt helt for vand, da den ellers kan beskadiges som følge af frost. Maskinen skal opbevares i et frostsikkert rum.

Stil ikke genstande oven på højtryksrenseren.

Sørg for kablerne ikke kommer i klemme, när den klappes sammen og op. Højtryksslangen må ikke blive knækket.

Fejlfinding

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en fejl.

Symptom Mulig årsag Afhjælpning
Motor går ikke igang Stik ikke sat iStikdåsen er defektDefekt/sprunget sikringForlængerledningen er beskadigetMotorværn er udløstFastfrosset		Sæt stikket iPrøv en anden stikkontaktUdskift sikringenForsøg uden forlængerledningLad motoren afkøle i 5 minutterSørg for at optø pumpe, vandslange eller tilbehør
Motor bliver stående Defekt/sprunget sikringNetspænding ikke rigtigMotorværn er udløst		Udskift sikringenKontrollér netspændingen, den skal stemme overens med angivelserne på typeskiltetLad motoren afkøle i 5 minutter
Sikring gået Sikring for svag Tilslut den til en strømkreds, der kanklare den effekt, der kræves af højtryksrenseren
For højt arbejdstryk Dyse delvis tilstoppet Rens dysen
Pulserende tryk Luft i vandslange eller pumpeVandforsyning ikke korrektVandfilter tilstoppetVandslange klemt fast eller knækketHøjtryksslange for lang		Lad højtryksrenseren køre med åben sprøjtepistol og åben vandhane, til der opnås et jævnt arbejdstrykKontrollér om vandtilslutningen er i overensstemmelse med angivelserne i de tekniske data. De mindste vandslanger, der må benyttes, er 1/2" eller 13 mm i ∅Rengør vandfilteretSørg for at vandslangen kommer til at ligge ligeTag højtryksslange-forlængerstykket af, maks. vandslangelængde 10 m
Tryk jævnt, men for lavtBemærk: Bestemt tilbehør sørger for et lavt tryk	Dyse slidtStart/stopventil slidt	Udskift dysenTryk på aftrækkeren, 5 gange hurtigt efter hinanden
Motor går, men intet arbejdstryk	Vand ikke tilsluttetFilter tilstoppetDyse tilstoppet	Tilslut vandRengør filteretRens dysen
Højtryksrenseren starter af sig selv	Pumpe eller sprøjtepistol utæt Kontakter utæt 6 dråber pr. minut er tilladt.	en autoriseret Bosch kunde-service
Maskine er utæt Pumpe	er utæt 6 dråber pr. minut er tilladt.	Kontaktden autoriserede Bosch serviceforhandler, hvis maskinen er mere end utæt.

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Gælder kun for EU-lande:

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE) og omsætning af dette til national ret skal kasseret elektrisk og elektronisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Måleværdier for støj er fastlagt iht. EN 60335.

Maskinens A-vægtede støjniveau er typisk: Lydtrykniveau 80 dB(A) (Aquatak 150/150 X)/80 dB(A) (Aquatak 160 X); lydeffektniveau 90 dB(A) (Aquatak 150/150 X)/91 dB(A) (Aquatak 160 X). Usikkerhed K=3 dB (Aquatak 150/150 X)/3 dB (Aquatak 160 X).

Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60335: a_h=4,0 m/s^2 , K=1,0 m/s^2 .

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60335 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF, 2000/14/EF.

2000/14/EF: Garanteret lydeffektniveau 93 dB(A) (Aquatak 150/150 X)/94 dB(A) (Aquatak 160 X). Procedurer for overensstemmelsesvurdering iht. bilag V.

Produktkategori: 27

Ret til ændringer forbeholdes

Säkerhetsanvisningar

■ Før bruk må maskinen og tilbehøret kontrolleres med hensyn til feilfri tilstand og driftssikkerhet. Hvis tilstanden ikke er feilfri må maskinen ikke brukes.

Dette produktet er ikke egnet for yrkesmessig bruk.

Den er beregnet til bruk i en omgivelsestemperatur på mellom 0 °C og 40 °C.

Innledning

Hvis deler mangler eller er skadet, må du henvende deg til din forhandler.

Illustrerte komponenter

Kabelforbindelser skal være tørre og ikke ligge på bakken.

A Monter ledningsholderen 8 på bærehåndtaket. Trykk ledningsholderen godt på slik at den går i lås.
B Monter sveiven 5 med vedlagt skrue på slangetrommelen. (Aquatak 150 X/160 X)

Vannkobling

C Skru koblingsstykke 16 på vannkoblingen 13.

Vannslangen (medleveres ikke) forbindes med vannkoblingen og maskinen.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Kundeservice og kunderådgivning
