Aquatak 160 X - Lavadora de alta pressão BOSCH - Manual de utilização gratuito

Tipo de produto	Lavadora de alta pressão
Marca	Bosch
Modelo	Aquatak 160 X
Referência	3 600 H77 C..
Potência absorvida	3000 W
Pressão nominal / pressão de trabalho	15 MPa
Pressão máxima	16 MPa
Vazão	600 l/h
Temperatura de alimentação máx.	60 °C
Vazão de água de alimentação mín.	17 l/h
Pressão de água de alimentação máx.	0,15 – 0,6 MPa
Capacidade do reservatório de detergente	3,0 L
Peso	29,1 kg
Classe de proteção	I (com condutor de proteção)
Tensão / Frequência	230 V ~ 50 Hz
Nível de pressão acústica	80 dB(A)
Nível de intensidade acústica	91 dB(A)
Vibrações (a_h)	4,0 m/s² (K=1,0 m/s²)
Comprimento máx. da extensão	20 m (seção 1,5 mm²) / 50 m (seção 2,5 mm²)
Dispositivo de segurança recomendado	Disjuntor diferencial 30 mA
Acessórios fornecidos	Lança pulverizadora, mangueira de alta pressão, tubo jato em leque, tubo jato rotativo, conector, suporte de cabo, manivela
Utilização conforme	Limpeza de superfícies externas, ferramentas, veículos, barcos. Não para uso industrial.

Perguntas frequentes - Aquatak 160 X BOSCH

Como ligar a lavadora de alta pressão Bosch Aquatak 160 X?

Certifique-se de que o interruptor está na posição desligado, ligue o aparelho, abra a torneira de água, destrave o gatilho com o travamento de ativação, pressione o gatilho até obter um fluxo regular, solte, ligue o interruptor e pressione novamente o gatilho.

Como usar o detergente com a Aquatak 160 X?

Encha o reservatório de detergente após diluição conforme as recomendações. Para pulverizar, empurre o bocal para frente para passar para baixa pressão. Use o regulador de detergente para ajustar a quantidade. Aplique com moderação e enxágue em alta pressão.

Como trocar o bocal entre jato em leque e jato rotativo?

Para o tubo de jato em leque: desaperte-o da pistola e aparafuse o tubo de jato rotativo no lugar. Para a Aquatak 160 X, gire o soquete para passar do jato plano para o jato concentrado.

O que fazer se o motor não ligar?

Verifique se o plugue está conectado, se a tomada funciona, se o fusível não queimou, se a extensão não está danificada. Se a proteção do motor estiver acionada, deixe esfriar por 5 minutos. Em caso de gelo, descongele a bomba e as mangueiras.

Como limpar o filtro do aparelho?

Desmonte o adaptador do conector da torneira, retire o filtro com um alicate de ponta fina, enxágue-o em água limpa e coloque-o de volta. Nunca use o aparelho sem filtro ou com filtro danificado, sob pena de anulação da garantia.

Quais são as precauções de segurança a serem seguidas?

Nunca direcione o jato para pessoas, animais ou partes elétricas. Use uma tomada com condutor de proteção e um disjuntor diferencial de 30 mA. Use roupas de proteção se necessário. Não limpe pneus a menos de 30 cm.

Como guardar o aparelho após o uso?

Esvazie o reservatório de detergente, limpe o exterior com uma escova macia, remova toda a água do circuito, enrole a mangueira sem dobrar e guarde em um local livre de gelo. Não coloque objetos sobre o aparelho.

Qual pressão de água é necessária para a alimentação?

A vazão mínima de água é de 17 l/h e a pressão máxima de alimentação é de 0,15 a 0,6 MPa. Use uma mangueira de pelo menos 1/2 polegada ou Ø 13 mm.

O que fazer em caso de queda de pressão durante o uso?

Verifique se o bocal não está entupido, limpe-o. Certifique-se de que o filtro de água está limpo, a mangueira não está dobrada e o abastecimento de água é suficiente. Se a pressão permanecer baixa, o bocal pode estar desgastado e precisa ser substituído.

Onde encontrar as peças de reposição e o serviço pós-venda?

Entre em contato com o serviço de atendimento ao cliente Bosch pelo telefone 0 811 36 01 22 (França) ou por e-mail para [e-mail]. Os reparos devem ser realizados por uma estação autorizada Bosch. Use apenas acessórios e peças originais.

MANUAL DE UTILIZADOR Aquatak 160 X BOSCH

Calle San Eugênio, 40

Nuñoa - Santiago

Buzón Postal 7750000

Tel.: [phone]

E-Mail: [e-mail]

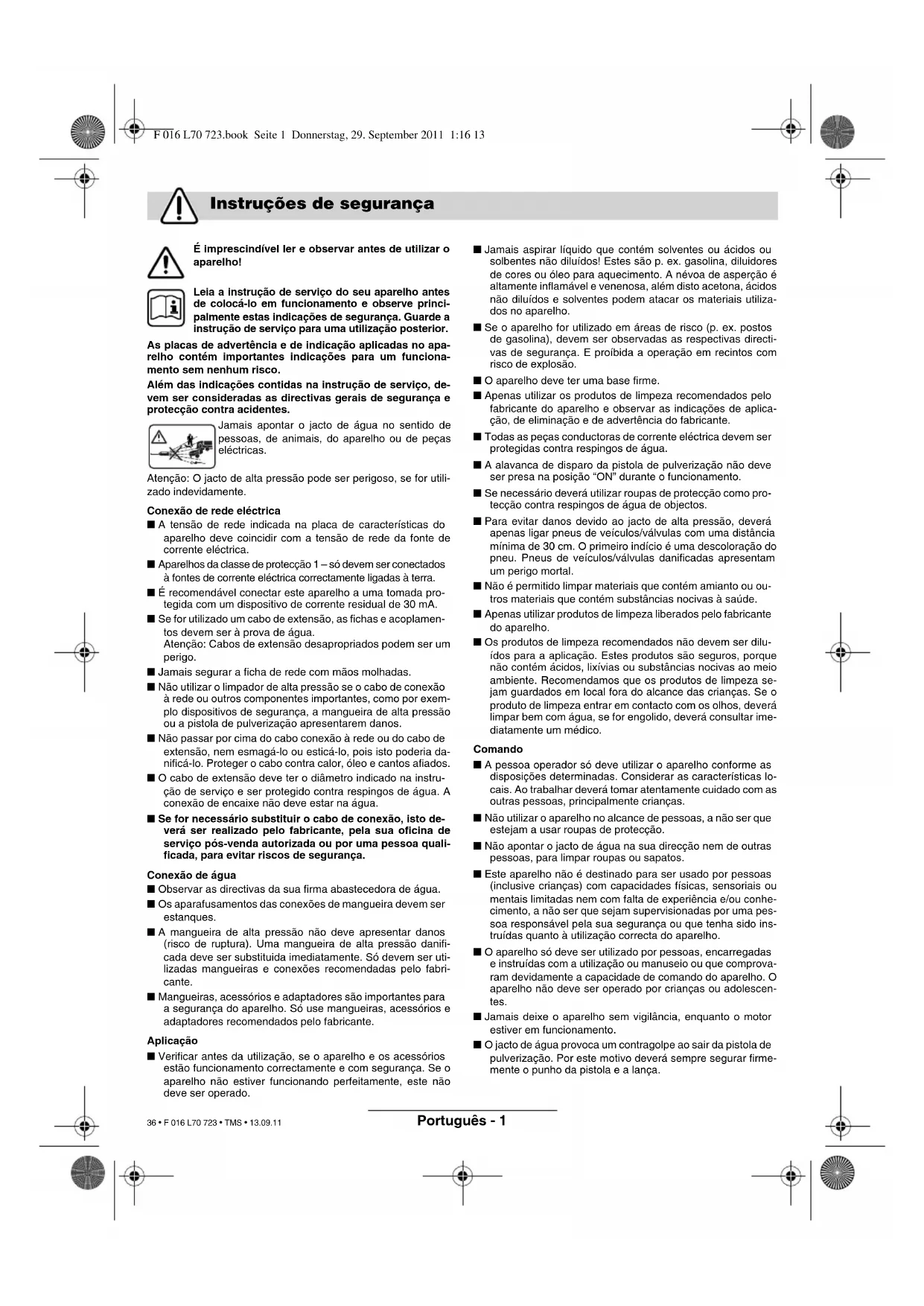

Instruções de segurança

É imprescindível ler e observar antes de utilizar o aparelho!

Leia a instrução de serviço do seu aparelho antes de colocá-lo em funcionamento e observe principalmente estas indicações de segurança. Guarde a instrução de serviço para uma utilização posterior.

As placas de advertência e de indicação aplicadas no aparelho contém importantes indicações para um funcionamento sem nenhum risco.

Além das indicações contidas na instrução de serviço, devem ser consideradas as directivas gerais de segurança e protecção contra acidentes.

Jamais apontar o jacto de água no sentido de pessoas, de animais, do aparelho ou de peças eléctricas.

Atenção: O jacto de alta pressão pode ser perigoso, se for utilizado indevidamente.

A tensão de rede indicada na placa de características do aparelho deve coincidir com a tensão de rede da fonte de corrente eléctrica.
■ Aparelhos da classe de protecção 1 – só devem ser conectados à fontes de corrente eléctrica correctamente ligadas à terra.
- É recomendável conectar este aparelho a uma tomada protegida com um dispositivo de corrente residual de 30 mA.
Se for utilizado um cabo de extensão, as fichas e acoplamentos devem ser à prova de água. Atenção: Cabos de extensão desapropriados podem ser um perigo.
■ Jamais segurar a ficha de rede com mãos molhadas.
Não utilizar o limpador de alta pressão se o cabo de conexão à rede ou outros componentes importantes, como por exemplo dispositivos de segurança, a mangueira de alta pressão ou a pistola de pulverização apresentarem danos.
Não passar por cima do cabo conexão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados.
O cabo de extensão deve ter o diâmetro indicado na instrução de serviço e ser protegido contra respingos de água. A conexão de encaixe não deve estar na água.
Se for necessário substituir o cabo de conexão, isto deverá ser realizado pelo fabricante, pela sua oficina de serviço pós-venda autorizada ou por uma pessoa qualificada, para evitar riscos de segurança.

Conexão de água

■ Observar as directivas da sua firma abastecedora de água.
■ Os aparafusamentos das conexões de mangueira devem ser estanques.
A mangueira de alta pressão não deve apresentar danos (risco de ruptura). Uma mangueira de alta pressão danificada deve ser substituida imediatamente. Só devem ser utilizadas mangueiras e conexões recomendadas pelo fabricante.
■ Mangueiras, acessórios e adaptadores são importantes para a segurança do aparelho. Só use mangueiras, acessórios e adaptadores recomendados pelo fabricante.

Aplicação

■ Verificar antes da utilização, se o aparelho e os acessórios estão funcionamento correctamente e com segurança. Se o aparelho não estiver funcionando perfeitamente, este não deve ser operado.

Jamais aspirar líquido que contém solventes ou ácidos ou solbentes não diluídos! Estes são p. ex. gasolina, diluidores de cores ou óleo para aquecimento. A névoa de asperção é altamente inflamável e venenosa, além disto acetona, ácidos não diluídos e solventes podem atacar os materiais utilizados no aparelho.
Se o aparelho for utilizado em áreas de risco (p. ex. postos de gasolina), devem ser observadas as respectivas directivas de segurança. E proibida a operação em recintos com risco de explosão.
■ O aparelho deve ter uma base firme.
■ Apenas utilizar os produtos de limpeza recomendados pelo fabricante do aparelho e observar as indicações de aplicação, de eliminação e de advertência do fabricante.
■ Todas as peças conductoras de corrente eléctrica devem ser protegidas contra respingos de água.
A alavanca de disparo da pistola de pulverização não deve ser presa na posição "ON" durante o funcionamento.
■ Se necessário deverá utilizar roupas de protecção como protecção contra respingos de água de objectos.
Para evitar danos devido ao jacto de alta pressão, deverá apenas ligar pneus de veículos/válvulas com uma distância mínima de 30 cm. O primeiro indício é uma descoloração do pneu. Pneus de veículos/válvulas danificadas apresentam um perigo mortal.
- Não é permitido limpar materiais que contém amianto ou outros materiais que contém substâncias nocivas à saúde.
■ Apenas utilizar produtos de limpeza liberados pelo fabricante do aparelho.
Os produtos de limpeza recomendados não devem ser diluídos para a aplicação. Estes produtos são seguros, porque não contém ácidos, lixívias ou substâncias nocivas ao meio ambiente. Recomendamos que os produtos de limpeza sejam guardados em local fora do alcance das crianças. Se o produto de limpeza entrar em contacto com os olhos, deverá limpar bem com água, se for engolido, deverá consultar imediatamente um médico.

Comando

A pessoa operador só deve utilizar o aparelho conforme as disposições determinadas. Considerar as características locais. Ao trabalhar deverá tomar atentamente cuidado com as outras pessoas, principalmente crianças.
- Não utilizar o aparelho no alcance de pessoas, a não ser que estejam a usar roupas de protecção.
- Não apontar o jacto de água na sua direcção nem de outras pessoas, para limpar roupas ou sapatos.
Este aparelho não é destinado para ser usado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais limitadas nem com falta de experiência e/ou conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou que tenha sido instruídas quanto à utilização correcta do aparelho.
O aparelho só deve ser utilizado por pessoas, encarregadas e instruídas com a utilização ou manuseio ou que comprovaram devidamente a capacidade de comando do aparelho. O aparelho não deve ser operado por crianças ou adolescentes.
■ Jamais deixe o aparelho sem vigilância, enquanto o motor estiver em funcionamento.
O jacto de água provoca um contragolpe ao sair da pistola de pulverização. Por este motivo deverá sempre segurar firmemente o punho da pistola e a lança.

Transporte

■ Desligar e proteger o aparelho antes do transporte.

Manutenção

■ Tirar a ficha da tomada de corrente:

• sempre que deixar o aparelho sem vigilância
• antes de controlar, limpar ou operar o aparelho

■ Manutenções só devem ser efectuadas por oficinas de serviço pós-venda autorizadas BOSCH.

Acessórios e peças de reposição

Só devem ser utilizados acessórios e peças de reposição liberadas pelo fabricante. Acessórios originais e peças de reposição originais asseguram o funcionamento correcto do aparelho.

Dados técnicos

Limpador de alta pressão Aquatak 150 Aquatak 150 X Aquatak 160 X

N° de encomenda 3 600 H77 A.. 3 600 H77 B.. 3 600 H77 C..

Potência nominal absorvida [W] 2 700 2 700 3 000

Temperatura da adução máx. [°C] 60 60 60

Quantidade de água da adução min. [l/h]

17

17

17

Pressão de água da adução máx.

[MPa]

0,15-0,6

0,15-0,6

0,15-0,6

Pressão nominal/pressão de trabalho [MPa]

14

14

15

Máxima pressão	[MPa] 15 15 16
Caudal	[l/h]	550	550	600

Capacidade do recipiente de produto de limpeza

[1] 3,0

2 x 1,5

3,0

Peso	[kg]	26 27,5	29,1
Classe de protecção		± / I	± / I	± / I

Utilização de acordo com as disposições

O aparelho é destinado para limpar superfícies e objectos em locais externos, para limpar ferramentas, veículos e barcos. Com os respectivos acessórios podem ser misturados produtos de limpeza admitidos pela Bosch, desobstruídos tubos de esgôtos ou retiradas ferrugens e camadas de tintas.

Este produto não é apropriado para a aplicação industrial.

A utilização conforme às disposições refere-se a uma temperatura ambiente entre 0 °C e 40 °C.

Introdução

Este manual contém instruções sobre a montagem correcta e a utilização segura da sua máquina. É importante ler atentamente estas instruções.

A máquina totalmente montada pesa aprox. 26 - 29,1 kg. Se necessário, peça auxílio para retirar a máquina da embalagem.

Componentes fornecidos

Retirar cuidadosamente o limpador de alta pressão da embalagem e verificar se as seguintes peças estão completas:

- Limpador de alta pressão

• Pistola de pulverização/mangueira de alta pressão
• Tubo de alta pressão de jacto em leque
• Tubo de alta pressão de jacto de rotação
• Peça de conexão
• Instruções de serviço
• Porta-cabo (Aquatak 150 - 2x, Aquatak 150 X/160 X - 1x)
• Manivela do tambor da mangueira (Aquatak 150 X/160 X)
• Parafuso de fixação (Aquatak 150 X/160 X)

Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.

Componentes ilustrados

1 Bloqueio de ligação para gatilho
2 Gatilho
3 Mangueira de alta pressão
4 Tambor da mangueira (Aquatak 150 X/160 X)
5 Punho (Aquatak 150 X/160 X)
6 Tanque de produto de limpeza
7 Pistola de pulverização
8 Porta-cabo
9 Tubo de alta pressão de jacto em leque
10 Interruptor de rede

11 Regulador para produto de limpeza

12 Manómetro

13 Ligação de água

14 Tubo de alta pressão de jacto de rotação

15 Número de série

16 Peça de conexão

17 Conexão para a mangueira de alta pressão (Aquatak 150)

18 Filtro

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!

Para sua segurança

Atenção! Desligar o aparelho e puxar a ficha de rede da tomada antes de trabalhos de manutenção ou de limpeza. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou enrolado.

Segurança eléctrica

A sua máquina necessita uma conexão de protecção de cabo. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Apenas utilizar cabos de extensão homologados. Poderá obter informações na sua oficina de serviço pós-venda autorizada.

Se desejar utilizar um cabo de extensão para o funcionamento do limpador de alta pressão, são necessários os seguintes diâmetros de cabos

1,5 mm² até no máx. 20 m de comprimento

2,5 mm ^2 até no máx. 50 m de comprimento

Nota: Se for utilizado um cabo de extensão, este deve possuir um cabo de protecção – como descrito nas directivas de segurança, conectado ao sistema eléctrico através do cabo de protecção.

No caso de dúvidas consulte um electricista especializado ou a próxima representação de serviço Bosch.

CUIDADO: Cabos de extensão não corectos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos destinados para a utilização no exterior.

Conexões de cabos devem estar secas e não devem estar deitadas no chão.

Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.

Indicação para produtos, que não foram vendidos na GB: ATENÇÃO: Para a sua segurança é necessário que a ficha de rede da máquina esteja conectada ao cabo de extenção. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com uma redução de tracção.

Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.

Abastecimento de água

De acordo com as directivas aplicáveis, o limpador de alta pressão nunca deve ser ligado à rede de água potável sem um separador de sistema.

Use um separador de sistema conform IEC 61770 tipo BA.

Água que fluiu através de um separador de sistema é intragável.

Montagem

Antes da utilização

A Montar o porta-cabo 8 no punho de transporte. Premir bem o porta-cabo, para que engate firmemente.
B Montar a manivela 5 no tambor da mangueira com o parafuso fornecido. (Aquatak 150 X/160 X)

Conexão de água

C Aparafusar a peça de conexão 16 na conexão de água 13.

Ligar a mangueira de água (não fornecida) com a conexão de água e com o aparelho.

Ligar a mangueira de alta pressão/pistola de pulverização

D / E onectar firmemente a mangueira de alta pressão 3 ao bocal de conexão 17 e ao tubo de pressão 7. (Aquatak 150)
E Conectar a mangueira de alta pressão 3 ao tubo de pressão 7. (Aquatak 150 X/160 X)
G Encaixar o tubo de alta pressão de jacto em leque 9 na pistola de pulverização 7. Girar o tubo de alta pressão do jacto em leque com leve pressão, por 90°, no sentido dos ponteiros do relógio, para travar. (Aquatak 150/150 X)

Aparafusar o tubo de pressão com jacto em leque 9 na pistola de pulverização 7. (Aquatak 160 X)

Apenas Aquatak 150 X/160 X

F Desenrolar a mangueira de alta pressão 3 do tambor da mangueira.

Jamais utilizar o limpador de alta pressão com a mangueira de alta pressão 3 enrolada no tambor de mangueira 4.

Ajustar/utilizar diversos bocais

Tubo de alta pressão de jacto em leque

Aquatak 150/150 X

H Para mudar do jacto em leque para jacto em ponto, deverá girar o anel dianteiro do tubo de alta pressão de jacto em leque.
Para pulverizar produtos de limpeza, deverá girar o anel traseiro para colocar o bocal de jacto em leque da posição de alta pressão para a de baixa pressão.

Girar o bocal no anel dianteiro para ajustar o jacto em leque.

Observar as indicações de utilização do limpador de alta pressão a respeito do ajuste da quantidade do produto de limpeza.

Aquatak 160 X

J Para alterar o jacto em leque para o jacto em ponto, e vice-versa, deverá girar a bucha do bocal.
K Para trabalhos com produtos de limpeza, deverá deslocar o bocal para frente, para ajustá-los da posição de alta pressão para a posição de baixa pressão.

Girar o bocal, para ajustar o jacto em leque.

Observar as indicações de utilização do limpador de alta pressão a respeito do ajuste da quantidade do produto de limpeza.

Tubo de alta pressão de jacto de rotação

Girar o tubo de alta pressão de jacto em leque 9 por 90° no sentido contrário dos ponteiros do relógio. Puxar o tubo de alta pressão do jacto em leque para fora. (Aquatak 150/150 X)
Desaparafusar o tubo de pressão com jacto em leque 9 da pistola de pulverização 7. (Aquatak 160 X)
P Encaixar o tubo de alta pressão de jacto de rotação 14 na pistola de pulverização 7. Girar o tubo de alta pressão de jacto de rotação com leve pressão por 90° no sentido dos ponteiros do relógio, para travar. (Aquatak 150/150 X)

Aparafusar o tubo de pressão com jacto em rotativo 14 na pistola de pulverização 7.

(Aquatak 160 X)

Colocar em funcionamento

Ligar

Assegure-se de que o interruptor de rede esteja na posição (e) ligar o aparelho à tomada.

Abrir a torneira de água.

R Accionar o bloqueio de ligação 1, para liberar o gatilho 2. Pressionar completamente o gatilho 2, até a água escorrer uniformemente e não se encontrar mais ar no aparelho nem na mangueira de alta pressão. Soltar o gatilho 2. Pressionar o bloqueio de ligação 1.

Ligar o interruptor de rede 10.

Apontar a pistola de pulverização 7 para baixo. Ac- cionar o bloqueio de ligação, para liberar o gatilho 2. Premir completamente o gatilho 2.

Desligar

Soltar o gatilho 2. Premir o bloqueio de ligação. A pistola de pulverização está agora travada e não pode ser accionada involuntariamente.

Desligar o interruptor de rede 10.

Fechar a torneira de água. Puxar a conexão de rede da tomada.

Accionar o bloqueio de ligação 1, para liberar o gatilho 2. Pressionar completamente o gatilho 2, até não se encontrar mais pressão de água no aparelho. Soltar o gatilho 2. Pressionar o bloqueio de ligação 1.

Retirar a mangueira de água do aparelho e da conexão de água.

Indicações para a utilização do limpador de alta pressão

Generalidades

Assegure-se de que a máquina esteja sobre uma base firme.

Não estique demasiadamente a mangueira de alta pressão, nem puxe o aparelho pela mangueira. Desta forma seria possível que o aparelho não esteja mais firmemente em pé e tombe.

Não dobrar a mangueira de alta pressão, nem atropele a mangueira com o veículo. Proteger a mangueira de alta pressão contra cantos e bordas afiadas.

Não utilizar o tubo de alta pressão de jacto de rotação para lavar automóveis.

Trabalhar com produtos de limpeza

Apenas utilizar produtos de limpeza liberados pela Bosch. Produtos de limpeza não apropriados podem danificar o aparelho e o objecto a ser limpo.

M / N incher o tanque de produto de limpeza 6 com produto de limpeza e diluí-lo como recomendado acima. O tanque de produto de limpeza pode ser retirado para facilitar o enchimento e esvaziamento.
I / Kara vaporizar produto de limpeza, deverá colocar o bocal de jacto em leque na posição de baixa pressão.

Para preservar o meio ambiente recomendamos que seja utilizado o mínimo possível do produto de limpeza. Observar as recomendações sobre diluição aplicadas sobre o contentor.

A Bosch garante o funcionamento correcto do aparelho através de uma gama seleccionada de produtos de limpeza e de conservação.

L Apenas Aquatak 150/160 X

O aparelho está equipado com um tanque de produto de limpeza. O regulador de produto de limpeza 11 só é utilizado para ajustar a quantidade de produto de limpeza a ser adicionada.

L Apenas Aquatak 150 X

O aparelho está equipado com dois tanques de produto de limpeza. O regulador de produto de limpeza 11 é utilizado para comutar entre os dois tanques de produto de limpeza e para ajustar a quantidade de produto de limpeza a ser adicionada.

Método de limpeza recomendável

Passo 1: Soltar a sujidade

Pulverizar economicamente o produto de limpeza e permitir que faça efeito durante curto tempo.

Passo 2: Remover a sujidade

Remover a sujidade solta com alta pressão.

Indicação: Ao limpar superfícies verticais, deverá começar por baixo com o produto de limpeza de sujidade e continuar para cima. Trabalhar de cima para baixo ao enxaguar.

Produtos químicos nocivos ao meio ambiente não devem alcançar o chão, águas subterrâneas, lagos, rios etc.

Ao utilizar produtos de limpeza, deverá seguir estritamente as indicações sobre a embalagem e a concentração prescrita.

Observar as directivas legais locais ao limpar veículos motorizados: Deve evitar que óleo pulverizado alcance as águas subterrâneas.

Manutenção

Puxar a ficha da tomada e soltar a cone-xão de água antes de todos os trabalhos no aparelho.

Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável.

Verificar regularmente se o aparelho apresenta defeitos evidentes, como fixações soltas e peças gas-tas e danificadas.

Controlar, se tampas e dispositivos de protecção estão intactos e montados de forma correcta. Reparações ou trabalhos de manutenção necessários devem ser efectuados antes da aplicação do limpador de alta pressão.

Caso o limpador de alta pressão vier a falhar apesar de meticulosos processos de fabricação e de controle, a reparação deverá ser efectuada por uma oficina de serviço pós-venda para aparelhos de jardinagem Bosch.

No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Limpar/controlar o filtro

S Remover o adaptador 16 da conexão de água 13 e puxar o filtro 18 para fora.

O filtro 18 pode ser facilmente removido com um alicate de ponta fina. Lavar o filtro e recolocá-lo. Substituir o filtro danificado.

Jamais utilizar o limpador de alta pressão se faltar o filtro 18 ou se este estiver danificado.

Se o limpador de alta pressão for operado sem filtro ou com um filtro defeituoso 18, a garantia é anulada.

Transporte

Para o transporte deverá segurar o aparelho pelo punho superior e rolar sobre as rodas.

Para o transporte sobre escadas ou impecílios, deverá segurar e transportar o aparelho pelo punho superior.

Se o aparelho for armazenado ou transportado horizontalmente, deverá primeiramente esvaziar o tanque de produto de limpeza.

Desligar após a utilização

Limpar o exterior do limpador de alta pressão com auxílio de uma escova macia e com um pano. Não deve utilizar água, solventes e produtos de polimento. Remover todas as sujidades, principalmente deverá limpar as aberturas de ventilação.

Um limpador de alta pressão não completamente purgado de água é danificado por congelamento. O aparelho deveria ser guardado num recinto protegido contra congelamento.

Não colocar nenhum outro objecto sobre o aparelho.

Assegure-se de que o cabo não seja preso ao abrir e fechar. Não dobrar a mangueira de alta pressão.

Localização de erros

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço.

Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintoma Causa provável Solução
O motor não não arranca A ficha não está conectadaTomada com defeitoO fusível foi accionadoCabo de extensão danificadoA protecção do motor foi accionadaCongelado		Conectar a fichaUtilizar uma outra tomadaSubstituir fusívelTentar sem cabo de extensãoPermitir que o motor arrefeça durante 5 minutosDescongelar a bomba, amangueira de água ou os acessórios
O motor pára O fusível foi accionadoA tensão de rede eléctrica não é correctaA protecção do motor foi accionada		Substituir o fusívelTestar a tensão de rede eléctrica, pois esta deve corresponder às indicações do logo-tipoPermitir que o motor arrefeça durante 5 minutos
O fusível é accionado	Fusível demasiadamente fraco	Ligar a uma corrente eléctrica, protegida conforme a potência do limpador de alta pressão
Pressão de trabalho demasi-adamente alta	Bocal parcialmente obstruído Limpar o bocal
Pressão pulsativa Ar na mangueira de água ou na bombaAbastecimento de água incorrectoFiltro de água obstruídoMangueira de água premida ou dobrada.Mangueira de alta pressão demasiada-mente longa		Deixar o limpador de alta pressão funcionar com a pistola de pulverização e mangueira aberta, até ser alcançada uma pressão de trabalho uniformeControlar se a ligação de água corresponde às indicações nos dados técnicos. O diâmetro mínimo de mangueiras de água a serem utilizadas é de 1/2" ou de ∅ 13 mmLimpar o filtro de águaInstalar a mangueira de água de forma rectaRetirar a extensão da mangueira de alta pressão, máx. comprimento de mangueira de água de 10 m
Pressão uniforme, mas de-masiadamente baixaIndicação: Certos acessórios provocam uma pressão baixa	Bocal gastoVálvula de partida/parada gasta	Substituir bocalAccionar rapidamente o gatilho 5 em se-guida
O motor funciona, mas não há pressão de trabalho	Água não está ligadaFiltro obstruídoBocal obstruído	Ligar a águaLimpar o filtroLimpar o bocal
O limpador de alta pressão arranca automaticamente	Bomba ou pistola pulverizadora apresenta fugas	Dirija-se a uma oficina de serviço pós-venda autorizada Bosch
A máquina apresenta fugas	A bomba apresenta fugas.	6 gotas por minuto são admissíveis. No caso de fugas anormais, e maiores, deverá entrar em contacto com a oficina de serviço pós-venda autorizada Bosch.

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Só países da União Europeia:

De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, os aparelhos eléctricos e eletrónicos que não servem mais para a

utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

42 • F 016 L70 723 • TMS • 13.09.11

CE Declaração de conformidade

Valores de medição para ruídos, determinados conforme EN 60335.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 80 dB(A) (Aquatak 150/150 X)/80 dB(A) (Aquatak 160 X). Nível de potência acústica 90 dB(A) (Aquatak 150/150 X)/91 dB(A) (Aquatak 160 X). Incerteza K =3 dB (Aquatak 150/150 X)/3 dB (Aquatak 160 X).

Totais valores de vibrações a_h (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60335: a_h=4,0 m/s^2 , K=1,0 m/s^2 .

Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as determinações das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Nível de potência acústica garantido de 93 dB(A) (Aquatak 150/150 X)/94 dB(A) (Aquatak 160 X).

Processo de avaliação da conformidade de acordo com o anexo V.

Categoria de produto: 27

Reservado o direito a modificações

Português - 7
