MANUAL DE UTILIZADOR PAM 0320 BOSCH

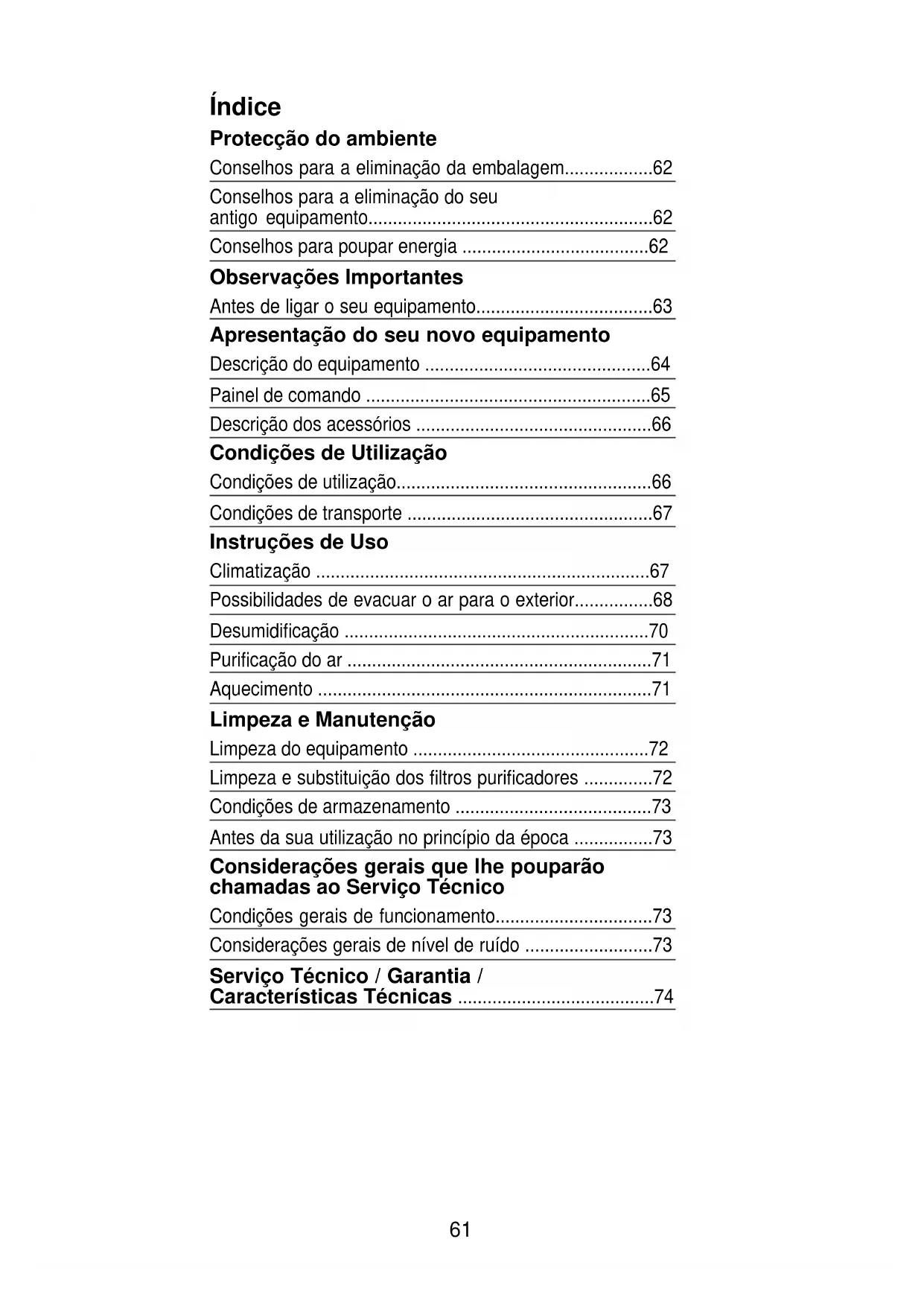

Instruções de uso
Proteção do ambiente
Conselhos para a eliminação da embalagem. 62
Conselhos para a eliminação do seu antigo equipamento. 62
Conselhos para poupar energia 62
Observações Importantes
Antes de ligar o seu equipamento. 63
Apresentação do seu novo equipamento
Descrição do equipamento 64
Descrição dos acessórios .66
Condições de Utilização
Condições de utilização. 66
Condições de transporte 67
Instruções de Uso
Climatização 67
Possibilidades de evacuar o ar para o exterior. 68
Desumidificação 70
Purificação do ar 71
Aquecimento 71
Limpeza e Manutenção
Limpeza do equipamento 72
Limpeza e substituição dos filtros purificadores 72
Condições de armazenamento 73
Antes da sua utilização no princípio da época 73
Considerações gerais que lhe pouparão chamadas ao Serviço Técnico
Condições gerais de funcionamento. 73
Conselhos para a eliminação da embalagem
Respeite o ambiente quando se dispuser a eliminar a embalagem do seu equipamento. Os nossos produtos embalam-se cuidadosamente para o transporte. Todos os materiais utilizados na embalagem são respeitosos para com o ambiente. Reciclando a embalagem, contribui para um menor consumo de matérias-primas e, por isso, para reduzir o volume das lixeiras. Contribua de um modo eficaz para a proteção do ambiente através da administração correta da embalagem; para isso, leve-a ao centro de recolha da sua Câmara Municipal mais próximo. Se ele a aceitar, também poderá devolver a embalagem ao comerciante que lhe vende o equipamento.
Conselhos para a eliminação do seu antigo equipamento
Desligue o equipamento da rede e corte o fio de ligação. Os equipamentos levam materiais recicláveis que podem ser recuperados, além de materiais perigosos (como metais pesados ou fluidos refrigerantes) que podem provocar a contaminação do solo ou da atmosfera. Contribua ativamente para a proteção do ambiente certificando-se de que o seu antigo equipamento é eliminado de forma respeitosa em termos ambientais. Para isso, entregue o equipamento num centro oficial de recolha ou recuperação de materiais (a sua Câmara Municipal informá-lo-á onde se encontra o ponto de recolha mais próximo). Os equipamentos contêm líquidos refrigerantes que devem ser eliminados em conformidade com os regulamentos vigentes. Este aparelho está marcado em conformidade com a Diretiva 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos (waste electrical and electronic equipment - WEEE). A diretiva estabelece o quadro para a criação de um sistema de recolha e
A valorização dos equipamentos usados é válida em todos os Estados-Membros da União Europeia.
Conselhos para poupar energia
Durante a etapa de uso, o seu equipamento gasta energia, o que gera um impacto ambiental. Por isso, deve tentar melhorar a eficácia do equipamento e, portanto, reduzir o consumo.
Desligue o equipamento de ar condicionado quando não o necessitar. - Selecione uma temperatura adequada. As temperaturas demasiado baixas levam consigo um alto consumo de energia. Coloque o equipamento num lugar que esteja longe de possíveis fontes de calor (radiação solar, etc.) e que disponha de uma boa circulação de ar. - Certifique-se de que o equipamento se instalará corretamente. No ar condicionado, é possível encontrar uma redução do consumo de energia até 30% reduzindo a entrada de calor no quarto através do uso de toldos, persianas ou cortinas nas superfícies envidraçadas. - Utilize os acessórios incluídos no seu equipamento, bem como os específicos que se descrevem no capítulo "Possibilidades de evacuar o ar para o exterior", para reduzir ao máximo a passagem de ar do exterior para dentro do quarto. Em caso de utilização de acessórios. Para fazer uma redução da eficiência do seu equipamento e, portanto, um maior gasto energético,
aconselha-se seguir as instruções de colocação do tubo de evacuação de ar de acordo com as recomendações do fabricante (Ver "Possibilidades de evacuar o ar para o exterior").
Evite formar curvas muito fechadas e alongar desnecessariamente o tubo expulsor de ar. Na evacuação do ar quente, no caso das janelas corrediças, instale o acessório que evita a entrada de ar quente do exterior e que melhora a eficiência. Verifique que as uniões entre o tubo de evacuação do ar e os anéis (coletor e difusor) estão corretas. Ver "Possibilidades de evacuar o ar para o exterior".
Verifique que o difusor esteja colocado de tal forma que a janela possa ser fechada o mais possível para evitar a entrada de ar do exterior. - Certifique-se de que as janelas e saídas de ar não se encontram obstruídas. Mantenha-as limpas e isentas de sujidade, pó e objetos estranhos. - Certifique-se de que os filtros que existem no equipamento estejam limpos e instalados corretamente (ver "Limpeza e Manutenção"). No Verão, areje a casa quando o ar da rua está mais fresco (no princípio da manhã e durante a noite).
Observações Importantes

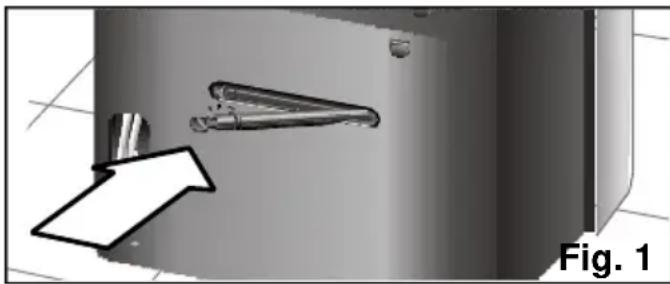

Antes de ligar o seu equipamento
Leia o livro de instruções antes de utilizar o aparelho pela primeira vez. Contém informações importantes, não só para o uso, mas também para a sua segurança e manutenção. - Conserve este livro de instruções. Eventualmente, poderá servir para outro utilizador. - Não ponha um equipamento danificado em funcionamento. A montagem e ligação do seu equipamento devem ser efectuadas de acordo com as instruções de montagem e os regulamentos vigentes. Se não se respeitarem estas instruções, corre-se o risco de perder a garantia. Os nossos equipamentos cumprem as normas de segurança vigentes. Só técnicos competentes nesta matéria têm autorização para proceder à sua reparação. Está em jogo a sua segurança. - Certifique-se de que o tampão de evacuação está bem introduzido, porque se pode ter desprendido durante o transporte, Fig. 1.
Descrição do equipamento
Apresentação do seu novo equipamento

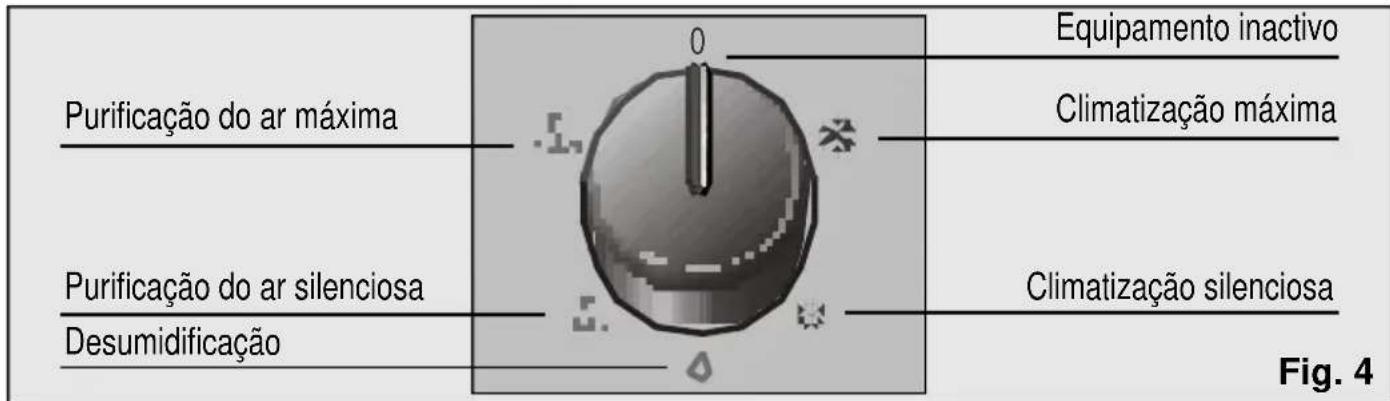

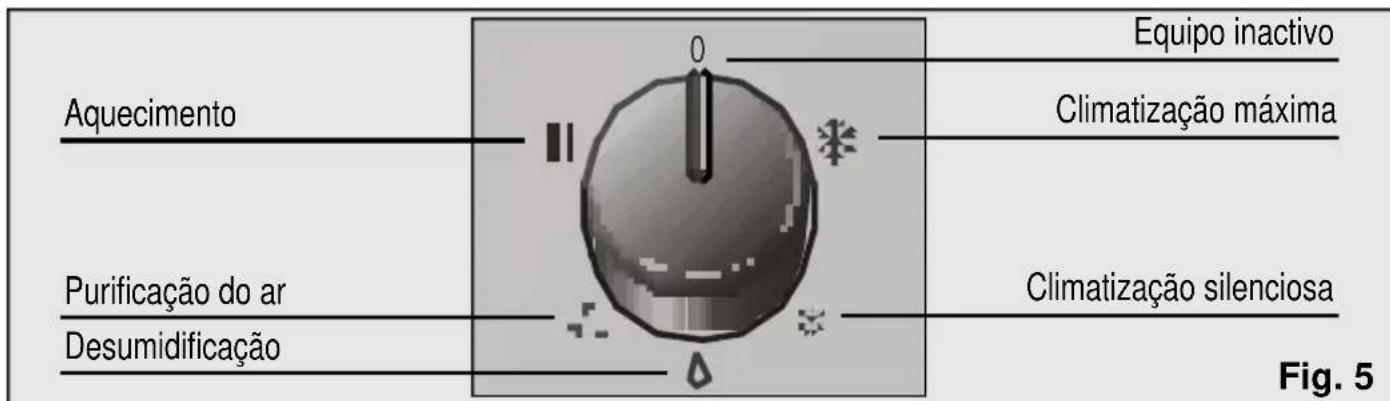

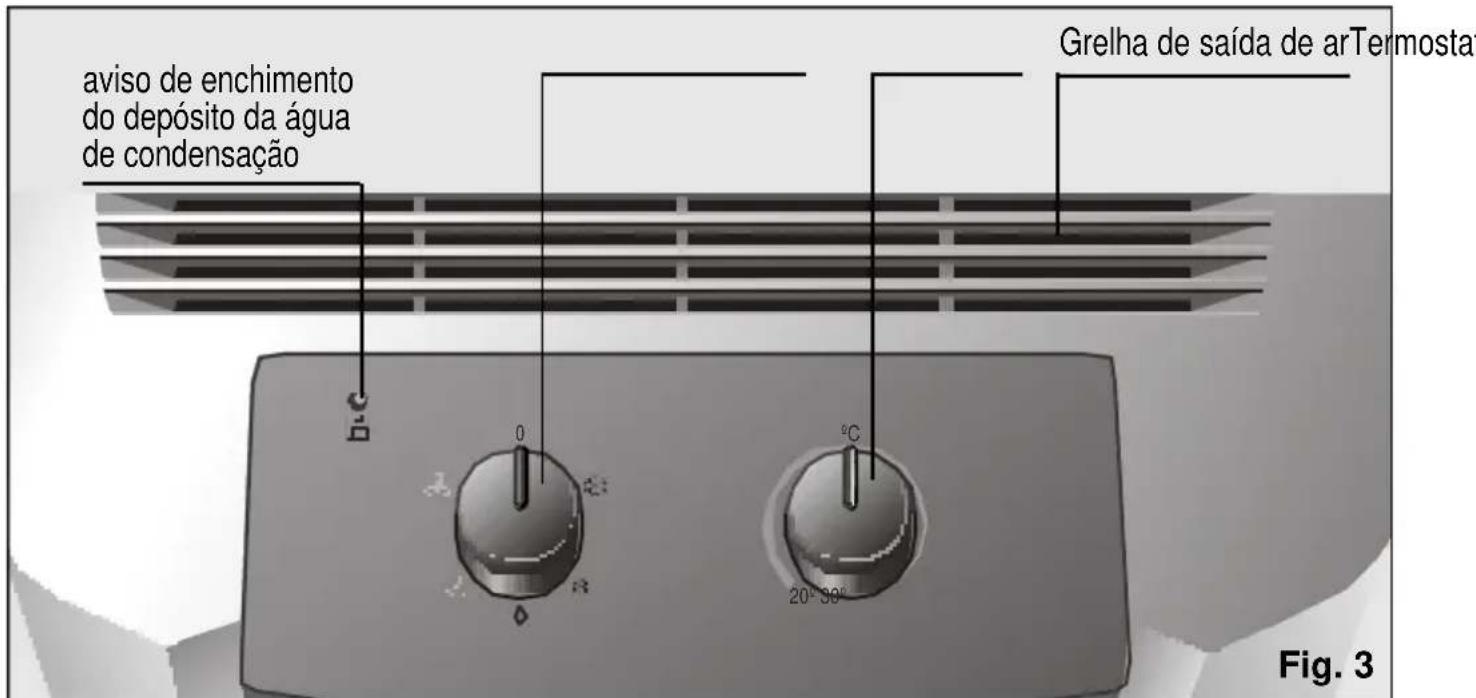

Painel de comando
Modelo PAM0320
Modelo PAM0330
Descrição dos acessórios
| Ventosa | Filtro | Filtro | Filtro Isolador duplo | corredação
do passagem/ terrço
activo Pasajanela
Art. N°: Art. N°: Art. N°: PAZ10000 PAZ11001 448 | 069 |
| PAM0320 | √ | √ | | | ● | ● |
| PAM0330 | √ | √ | √ | | ● | ● |
| Medidas aprox
min / max
(comprimendo
x ancho) cm. | | | | | Ø parede
14 70x10/205x10 |
√ Acessórios de série: Estes acessórios entregam-se com o equipamento. - Acessórios opcionais: Estes acessórios podem ser adquiridos no serviço oficial da marca ou em distribuidores autorizados. ★ Acessórios opcionais: Estes acessórios podem ser adquiridos no serviço oficial da marca.
Condições de Utilização
Condições de utilização

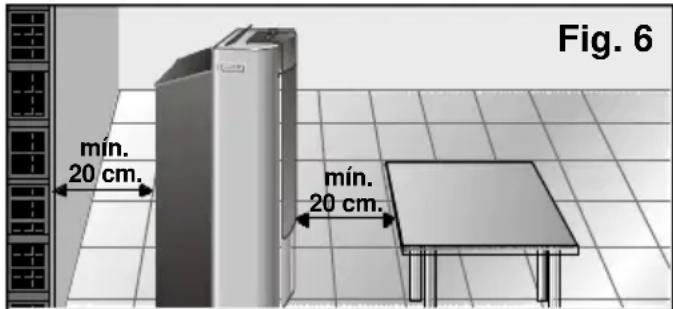

Este electrodoméstico deve ser ligado à rede a 220/240 V e 50 Hz, numa tomada com ligação à terra. Proteção por meio de um fusível de 10 A de ação lenta. No caso de ser necessária uma extensão, esta deverá dispor de ligação à terra; a sua secção deverá ser de pelo menos 1,5 mm² por terminal e o seu comprimento inferior a 25 m. O fio de ligação à rede elétrica dispõe de um alojamento na parte traseira do equipamento. Ver Fig. 2. - Não permita a entrada de água, nem tape as entradas e saídas de ar do seu equipamento. Por segurança, antes de ligar o seu equipamento é necessário que este esteja afastado pelo menos 20 cm de qualquer superfície próxima, Fig. 6.
Atenção!
Se por qualquer razão fosse necessário substituir o fio de ligação à rede elétrica por um novo, a substituição deverá ser efectuada apenas por pessoal autorizado do Serviço Técnico Oficial.
Se o equipamento for desligado e tornado a ligar, o compressor volta a arrancar passados cerca de 3 minutos. Este tempo é necessário para garantir o seu funcionamento correcto.
Evite entrar em contacto directo com o ar expelido pelo tubo expulsor.
Condições de Utilização
Condições de transporte
O equipamento dispõe de rodas para facilitar a sua deslocação. Se for necessário, pode incliná-lo para o deslocar mais facilmente. Neste caso, é conveniente esperar pelo menos uma hora antes de voltar a ligar o equipamento.

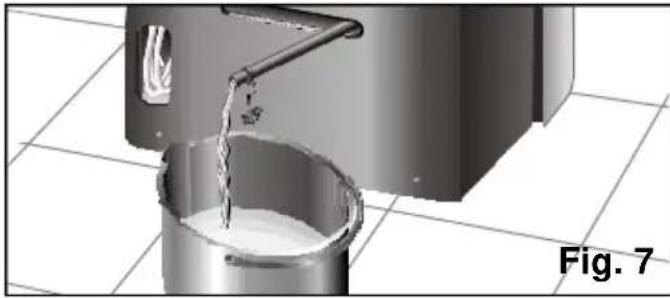

□ Antes, esvazie a água de condensação que se encontrar no depósito interno, retirando o tubo de evacuação de água do seu alojamento e desmontando o tampão,
Fig. 7, para evacuar a água que se formou. Depois de ter esvaziado o depósito, não se esqueça de colocar o tampão e o tubo no seu alojamento.
Instruções de Uso
Climatização
Nesta função, o equipamento arrefece, purifica e desumidifica simultaneamente o ar do recinto, criando deste modo um ambiente agradável.

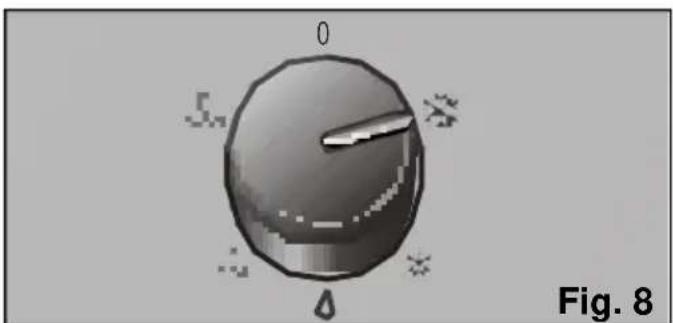

Ligue o equipamento à rede elétrica. Dirija o tubo de expulsão do ar quente para o exterior. Para evitar ruído excessivo e perda de eficiência, é necessário posicionar o tubo de expulsão de ar conforme se descreve na Fig. 14. Ver capítulo "Possibilidades de evacuar o ar para o exterior". Verifique que o tampão, Fig. 1, esteja situado no tubo de evacuação para evitar que a água possa sair para o exterior, molhando a superfície de apoio. Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PAM0330, este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 no capítulo "Aquecimento". - Selecione a função de climatização máxima ou silenciosa, Fig. 8. (A função de climatização silenciosa diminui o caudal de ar do equipamento).
Fig. 8

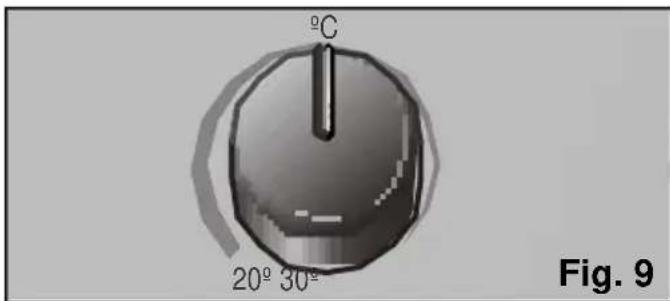

Coloque o termostato à temperatura desejada, Fig. 9. Se o equipamento se desligar automaticamente devido ao termostato, será necessário esperar até que a temperatura ambiente suba 2 - 3°C para que entre novamente em funcionamento.
Durante o acondicionamento, uma parte da água condensada resultante evapora-se automaticamente e evacua-se para o exterior em conjunto com o ar expulso, através do tubo expulsor de ar quente. Em condições de muita humidade, o equipamento acumulará água condensada no depósito interno. Ao chegar a um certo nível, o indicador luminoso, Fig. 3, acender-se-á. Isto indica que o depósito de água condensada está cheio e que é necessário esvaziá-lo. Neste caso, o equipamento deixa de arrefecer e será preciso evacuar a água conforme explicamos em "Condições de transporte". Fig. 7. - Recomenda-se desligar o equipamento durante a evacuação de água.
Atenção!
Recordamos que, antes de se ter
desligado o equipamento, é necessário esperar cerca de 3 horas para que o compressor torne a arrancar. É o tempo necessário para garantir o funcionamento correto do equipamento.
Possibilidades de evacuar o ar para o exterior
Colocação do tubo de expulsão de ar e dos acessórios no equipamento

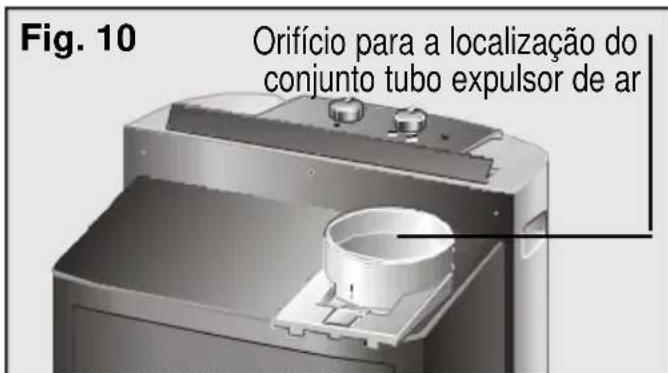

Colocar o tubo de expulsão de ar no acoplamento com a lingueta "push" e roscá-lo para o lado esquerdo, Fig. 10.

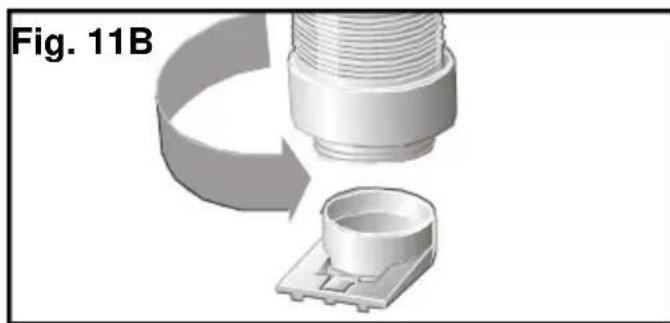

Quando estiver fora, roscar o tubo de expulsão de acordo com a fig. 11B, certificando-se de que fica corretamente fixado.

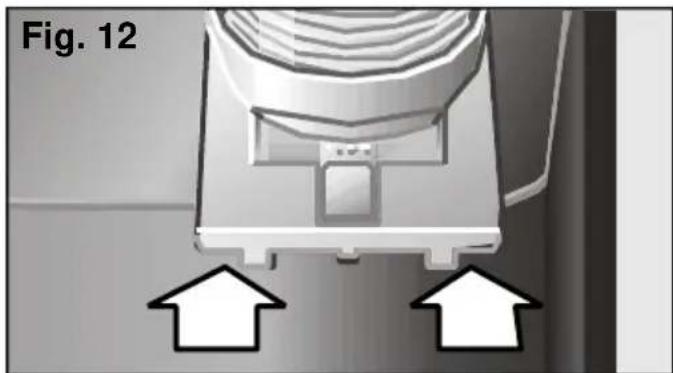

Seguidamente colocar este conjunto no equipamento, deslizando-o no seu alojamento, Fig. 12.
Fixação difusor-tubo de evacuação de ar

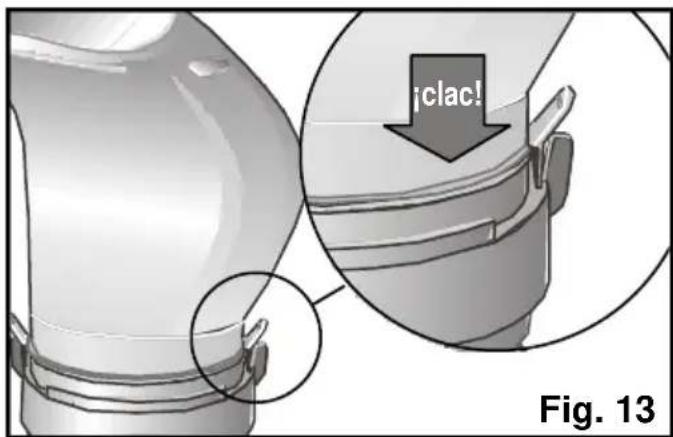

Colocar o difusor na extremidade livre do tubo pressionando ambas as partes ligeiramente até ouvir um "clac". Certifique-se de que os clipes se fecham para evitar que o difusor possa cair. Fig. 13.
Instalação móvel

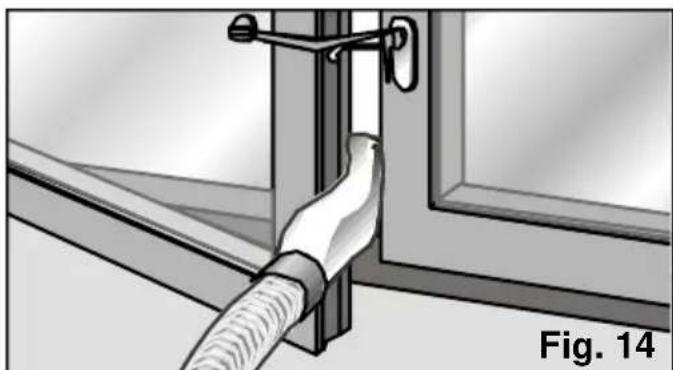

□ Abra a janela ligeiramente e introduza o difusor entre o batente e o caixilho. □ Feche a janela o mais possível e prenda-a com a ventosa fornecida, Fig. 14.
Instruções de Uso

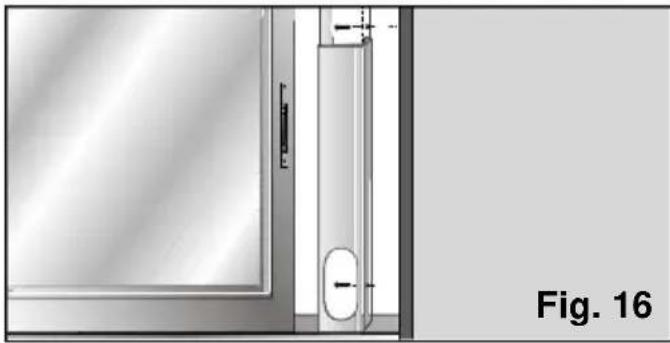

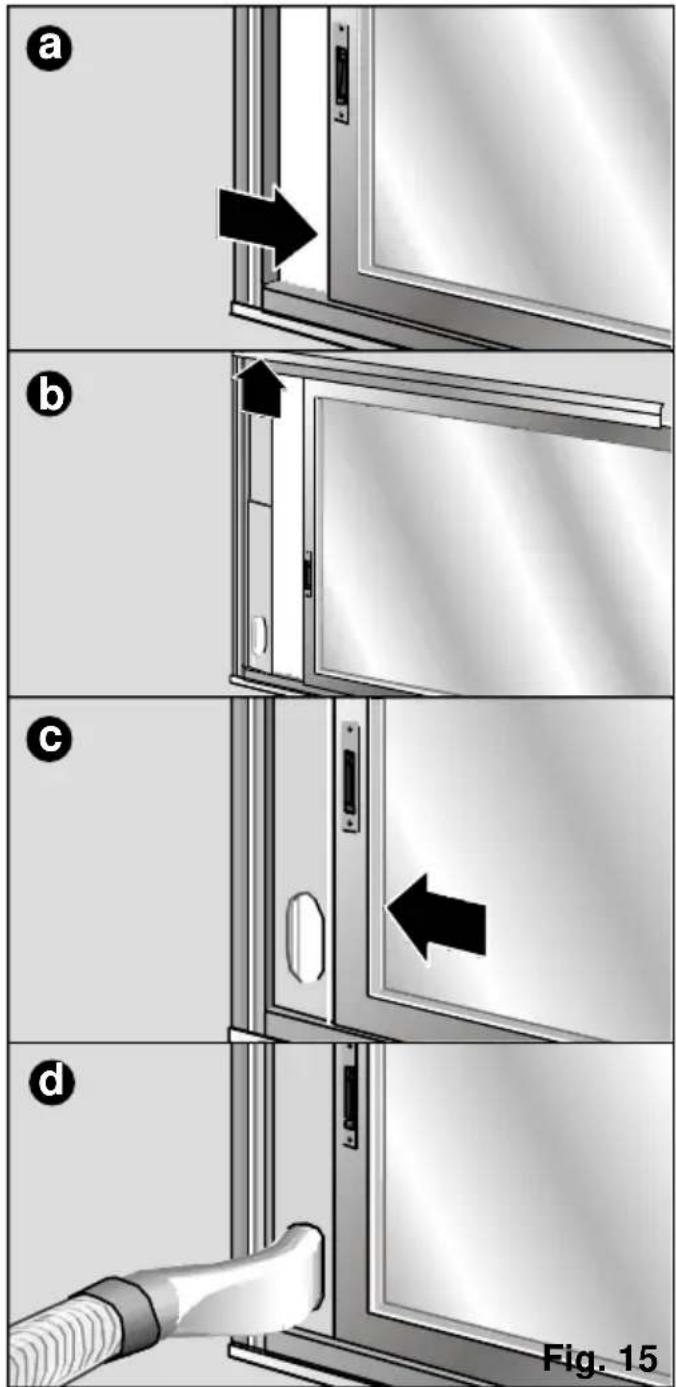

- Também se pode utilizar o acessório de instalação corrediça janela / terraço (ver "Descrição dos acessórios"). Fig. 15: a, b, c, d. Este acessório serve tanto para janelas horizontais como para verticais / terraços.
- Para o poder fixar à janela / terraço, dispõe de dois orifícios laterais. Por meio de dois parafusos (não incluídos com o acessório), o utilizador poderá fixá-lo ao caixilho ou à parede sem perigo de que este se mova ou caia da sua posição, Fig. 16.
Instalação fixa
Realiza-se usando o acessório isolador de passagem / passagem de janela. Ver "Descrição dos acessórios".

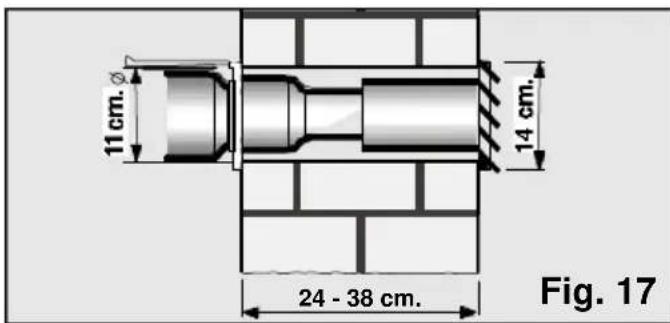

Para expulsar o ar quente através da parede é preciso efetuar um buraco na mesma para colocar o isolador de passagem. Fig. 17.

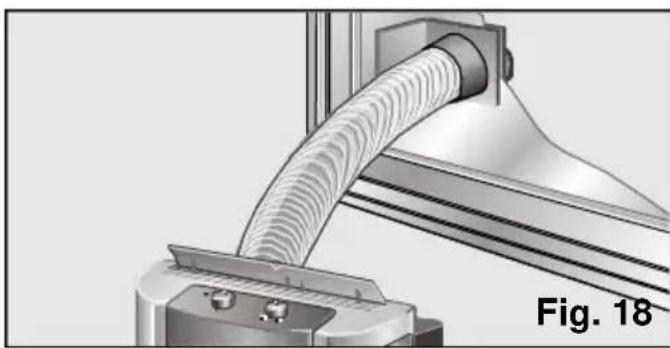

Retire o difusor e ligue o tubo expulsor de ar ao acessório. Em caso de instalação fixa através da janela, só se utiliza a peça terminal transparente do acessório, sendo necessário realizar um buraco no vidro com um diâmetro de 14 cm, Fig.18.
Notas:
Não alongue desnecessariamente o tubo expulsor de ar quente (comprimento máximo 140 cm).
Instruções de Uso
Quando se coloca o tubo não se devem realizar curvas muito fechadas. Caso contrário impede-se a saída adequada do ar quente, o que por sua vez pode significar uma redução da potência frigorífica e da performance.

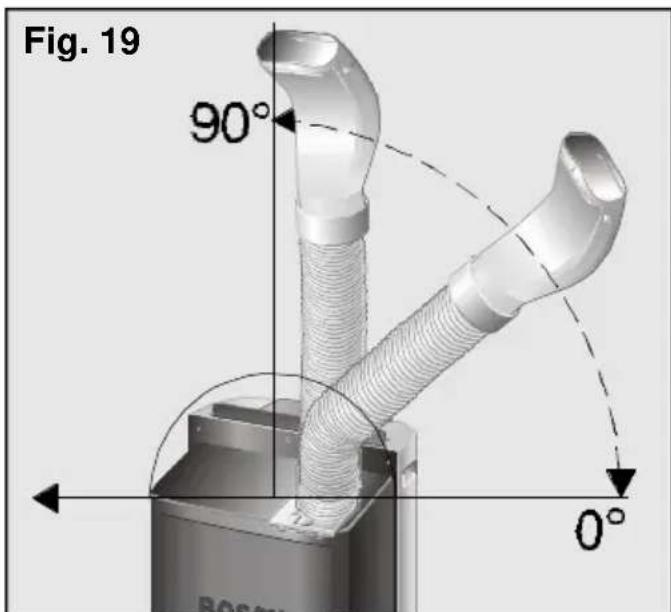

Para alcançar a maior eficiência de refrigeração e o mínimo nível de ruído é recomendável colocar o tubo expulsor a uma altura superior à altura total do equipamento. Fig. 19.
Desumidificação
Na posição o equipamento reduz a humidade do ambiente e purifica.

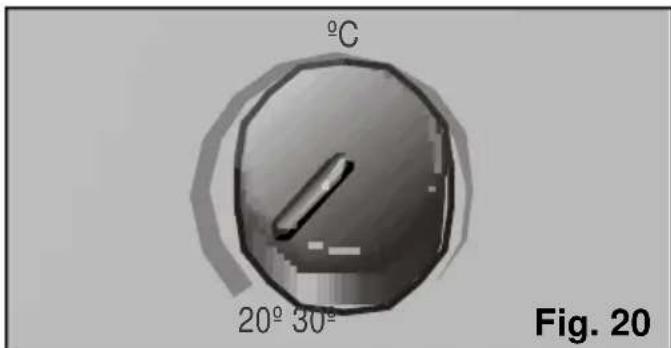

Coloque o termostato na posição de temperatura mínima, Fig. 20.

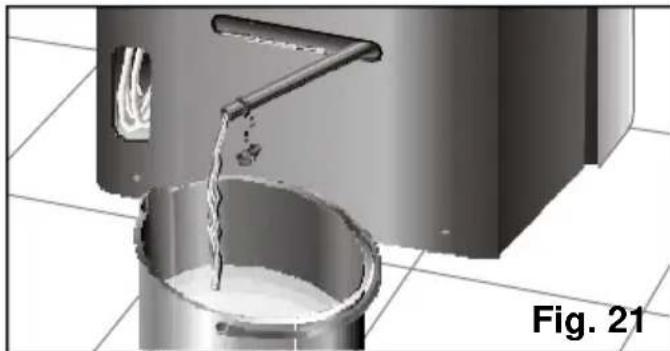

Situe um recipiente na saída do tubo e retire o tampão para apanhar a água condensada, Fig. 21.

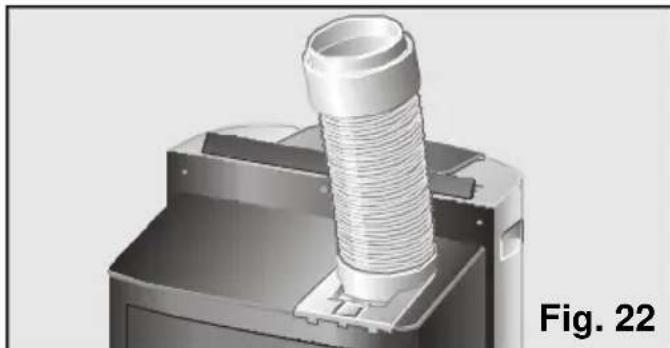

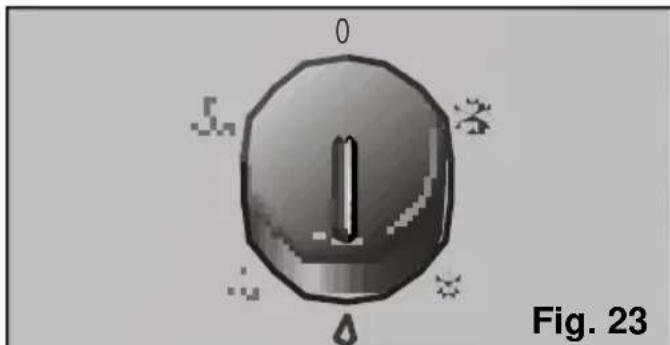

Retire o difusor e coloque o tubo expulsor de ar na posição indicada na figura 22. Se se quiser também é possível desmontar completamente o tubo expulsor.

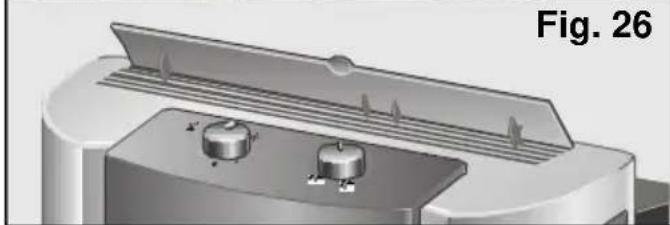

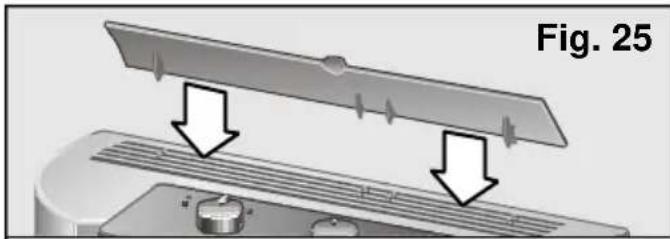

Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PAM0330 este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítulo "Aquecimento". Selecione a função de desumidificação, no comando seletor de funções, Fig.23.
Atenção!
A quantidade de água desumidificada pode variar consoante as condições ambientais (Ver "Dados Técnicos").
Ao mudar de função não se esqueça de colocar o tampão ao tubo de evacuação da água, porque caso contrário, sairia água no momento em que o equipamento funcionasse.
Tenha sempre em conta que para que o equipamento funcione, a temperatura ambiente tem de ser superior ou igual a 18°C.
Purificação do ar

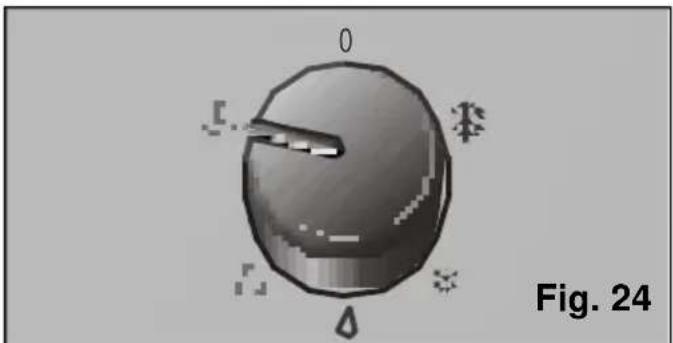

Nesta função recircula-se o ar para o interior do quarto (ventilação), passando-o por um filtro purificador.
O equipamento leva um filtro base e um filtro purificador para evaporar: - Pólen, bactérias e pó. Coloque o tubo expulsor de ar na mesma posição que no modo de desumidificação. Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PAM0330 este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítulo aquecimento. Selecione a velocidade de purificação: máxima ou silenciosa, Fig. 24.
- Nos casos e modelos que os levem, recomendamos deixar os filtros opcionais instalados independentemente da função selecionada (climatização, desumidificação, purificação do ar). Assim conseguirá uma maior eficácia purificadora.
Nota:
Devido à configuração interna dos modelos PAM0320, no modo de ventilação também se evacua ar para o exterior. Para diminuir a sensação de ruído recomenda-se retirar o tubo de evacuação de ar.
Aquecimento (apenas no Modelo PAM0330)
Na posição o equipamento aquece o ar do quarto até alcançar a temperatura desejada pelo utilizador, ao mesmo tempo que purifica o ar do recinto.
Ligue o equipamento à rede elétrica. Coloque o tubo expulsor de ar da mesma maneira que na função de desumidificação, Fig. 20 ou 21. - Nos modelos PAM0330 este orientador de ar não vem instalado com o equipamento. Para uma melhor distribuição do caudal de ar, o fabricante recomenda a sua instalação prévia. O modo de colocação do orientador mostra-se nas figuras anexas.

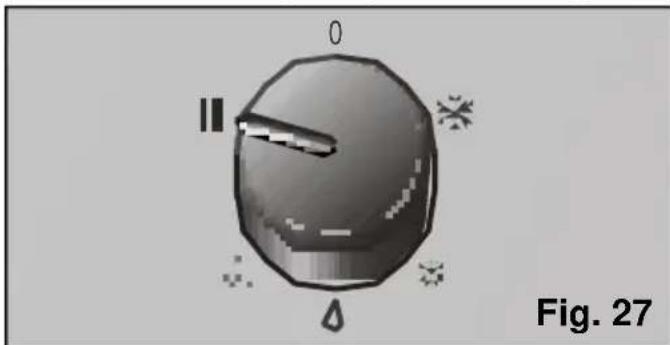

Selecione a função aquecimento. Fig. 27.
Coloque o termostato à temperatura desejada. No momento em que se alcança a referida temperatura, o aparelho desliga-se automaticamente e volta a ligar-se quando ela tiver baixado 2 - 3°C
Atenção!
Não tape as entradas e saídas de ar do seu equipamento!
Limpeza do equipamento
Por segurança, antes de limpar o equipamento é recomendável desligá-lo da rede elétrica. O equipamento pode ser limpo com um pano ou uma esponja, água morna e um detergente suave. - Nunca use água quente (a mais de 40°C), branqueador, benzina, gasolina, ácidos, esfregões de arame, escovas ou detergentes abrasivos, e evite a entrada de água no equipamento. - Não limpe o equipamento com uma mangueira.
Limpeza e substituição dos filtros purificadores

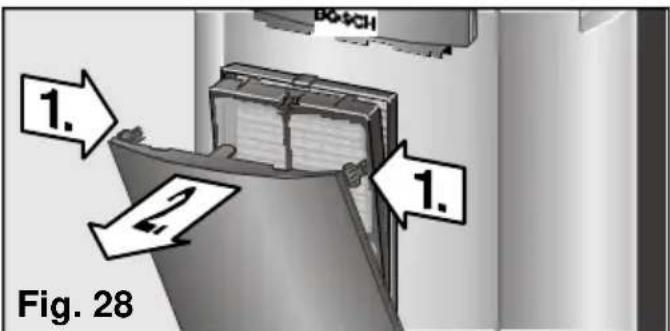

Para abrir a porta frontal da unidade (não é necessário retirá-la), basta premir as pestanas laterais da mesma (Fig. 28, 1) e puxá-la para a frente (Fig. 28, 2). A porta dispõe de um batente até ao qual ela se abre sem perigo de cair.

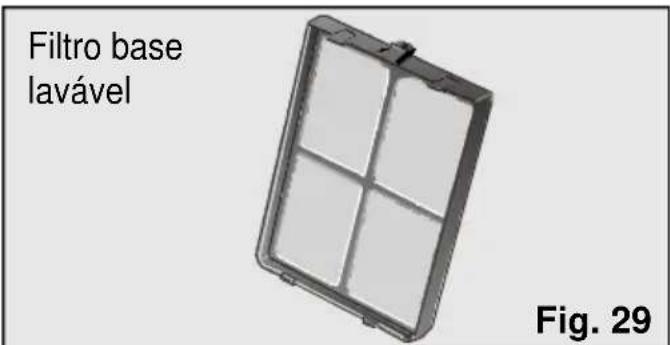

Todos os modelos dispõem de um filtro base de ar que é necessário limpar conforme passa o tempo, Fig. 29. Para isso basta premir a pestana situada na parte superior e retirá-lo do seu alojamento, Fig. 30. Para o lavar basta passá-lo por água corrente, secá-lo e tornar a instalá-lo.
Instalação do filtro purificador

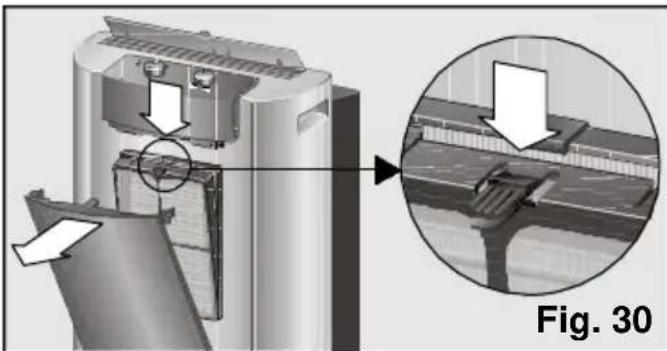

Retire o filtro base do equipamento, Fig. 30. Coloque o filtro purificador no filtro base como se mostra na Fig. 31. Instale este conjunto no equipamento fazendo coincidir as patilhas inferiores com os orifícios situados na caixa frontal do equipamento, premindo a pestana superior até ouvir um "clique", que indica que o conjunto está colocado corretamente. - Feche a porta frontal do equipamento. Coloque somente um jogo de filtros sobre o suporte para fazer a potência frigorífica.
Nota
Para uma maior comodidade ao limpar ou substituir os filtros, também é possível retirar a porta frontal do equipamento. Para isso, abrir a porta até ao batente de segurança (a porta fica aberta com uma ligeira inclinação; Fig. 28) e puxá-la com força para fora. Para tornar a colocá-la no
Limpeza e Manutenção
seu lugar devem fazer-se coincidir as patilhas inferiores da porta nos orifícios da caixa do equipamento até as patilhas baterem nas pestanas da caixa.
Condições de armazenamento

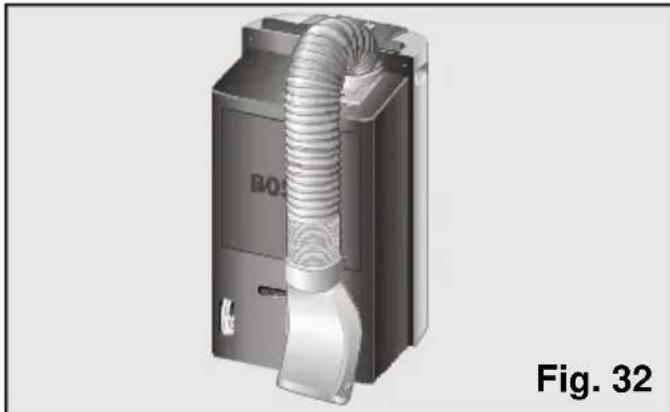

No final de cada época, para que o equipamento ocupe o menor espaço possível, o tubo de evacuação deverá ser colocado na posição de repouso.

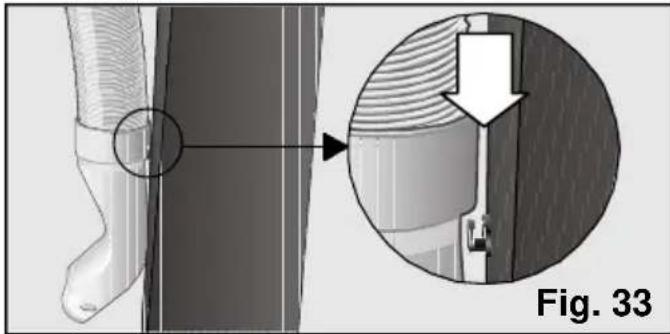

Para isso dobra-se o tubo para a parte traseira do equipamento, prendendo-o na fixação do difusor, Fig. 32 e 33.
Antes da sua utilização no princípio da época
Limpe o filtro de ar. Seguidamente, limpe a tampa e as grelhas, se necessário.
Considerações gerais que lhe pouparão chamadas ao Serviço Técnico
Condições gerais de funcionamento. Que fazer se? ...
... o equipamento não funciona ... Verifique que a ficha esteja ligada. - Verifique que o seletor de funções não está na posição inativa ●. Verifique que há energia na rede ou que o fusível não tenha saltado. Regule o termostato a uma temperatura menor. ... o equipamento não funciona e o indicador luminoso de aviso de enchimento do depósito de água condensada está ligado. Coloque o equipamento sobre um piso plano. Se o indicador continua aceso, esvazie o depósito interior de água do equipamento. (Ver instruções em "Climatização"). ... o equipamento não arrefece suficientemente ... Verifique que as uniões do tubo expulsor do ar quente estão corretas. Verifique que o percurso do tubo de expulsão não é demasiado curvo e que o seu comprimento não excede 140 cm.
Verifique que o tampão do tubo de evacuação da água está colocado no referido tubo. Coloque a ventosa para que a abertura da janela seja a mais pequena possível. - Feche as persianas para reduzir a radiação solar ao mínimo.
... observa água na grelha do painel de comando ou no local de posicionamento do filtro base ... Não há motivo para se preocupar, deve-se ao próprio funcionamento do equipamento.
Considerações gerais de nível de ruído
... o equipamento produz um ruído excessivo ...
Distinguem-se entre dois tipos de ruído: aquele que se deva ao funcionamento normal do equipamento e o ruído fácil de resolver.
Seguidamente descrevem-se alguns destes possíveis ruídos para uma melhor determinação dos mesmos.
Considerações gerais que lhe pouparão chamadas ao Serviço Técnico
Ruídos absolutamente normais
Se ouvir um ruído típico de água, a borbotar, é devido ao funcionamento da bomba que recircula a água, para melhorar a potência do equipamento. Se ouvir um ruído similar ao de murmúrios surdos, é inevitável e deve-se ao funcionamento do compressor. Se ouvir um ligeiro assobio, trata-se do som produzido pela passagem de refrigerante através dos tubos delgados do equipamento no momento em que o compressor se coloca em funcionamento. Se ouvir um breve som em forma de "clique", trata-se do ruído gerado pela ligação ou desligação da bomba ou o ruído gerado pelo regulador quando liga ou desliga o sistema elétrico.
Ruídos fáceis de resolver
- Certifique-se de que o tubo expulsor de ar, bem como os anéis difusor e coletor, estão corretamente presos ao equipamento. Verifique que a entrada e saída de ar do equipamento se encontram livres de obstáculos. Verifique que o equipamento não está em contato direto com móveis ou outros eletrodomésticos, para evitar que a saída de ar incida diretamente sobre eles, aumentando o nível sonoro.
Qualquer avaria ou reparação deve ser realizada por um Técnico especializado. Consulte neste caso o distribuidor autorizado, o serviço de atenção ao cliente ou a minha Rede de Serviços Técnicos do Fabricante.
Serviço Técnico / Garantia / Características Técnicas
Serviço Técnico
Se, depois de serem consideradas as instruções de uso e instalação, especialmente aquilo que se indica no capítulo "Considerações...", o seu aparelho não funcionar, lembre-se de que a nossa Rede de Serviços Técnicos está à sua disposição.
Para tal, quando comunicar a avaria, indique o Modelo (E-NR) e o número de fabrico (FD) do seu aparelho, que poderá consultar na placa de características, Fig.2.
Garantia
Em cada país regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais detalhes a este respeito, deverá dirigir-se ao Distribuidor onde adquiriu o seu aparelho, facilitando-lhe o modelo e o número de fabrico. Para qualquer intervenção que se produza em garantia, é imprescindível apresentar o comprovativo de compra do aparelho.
Características Técnicas
| Modelo PAM0320 PAM0330 | | |
| Consumo máximo (W) 760 950 | | |
| Climatização (W) 1700 2000 | | |
| Eficiência enerética (letra), B C | | |
| Desumidificação (I/dia)* 35 40 | | |
| Potência em modo aquecimento (W) - 1800 | | |
| Fusível (A) | 10 10 | |
| Gama de funct ionamento | | |
| - Refrigeração (min./max. °C) | 20 - 35 | 20 - 35 |
| - Desumidificação (min./max. °C) | 18 - 35 | 18 - 35 |
| (*) Se as condições do lugar a ser desumidificado foram的不同as \( {30}^{ \circ }\mathrm{C} \) e \( {80}\% \) HR,aquantidade de agua poderá variar. |
