MANUAL DE USUARIO PAM 0320 BOSCH
Instrucciones de uso
Condiciones de uso de:
Protección del medio ambiente
Consejos para el desechado del embalaje. 48
Consejos para el desechado de su antiguo equipo 48
Consejos para el ahorro de energía 48
Observaciones importantes
Antes de conectar su equipo. 49
Presentación de su nuevo equipo
Descripción del equipo. 50
Panel de control. 51
Descripción de los accesos. 52
Condiciones de utilización
Condiciones de uso. 52
Condiciones de transporte. 53
Instrucciones de Uso
Climatización 53
Posibilidades de evacuar aire al exterior. 54
Deshumidificación 56
Purificación del aire. 57
Calefacción 57
Limpieza y Mantenimiento
Limpieza del equipo. 58
Limpieza y cambio de filtros purificadores 58
Condiciones de almacenamiento 59
Antes de su uso al principal de temporada 59
Consideraciones que le ahorrarán llamadas al Servicio Técnico
Consideraciones generales de funcionamiento. 59
Consideraciones generales sobre nivel de ruido. 59
Servicio Técnico / Garantía / Datos Técnicos 60
Consejos para el desechado del embalaje
Respete el medio ambiente al tirar el embalaje de su equipo. Nuestros productos se embalan cuidadosamente para el transporte. Todos los materiales utilizados en el embalaje son respetuosos con el medio ambiente (los cartones se obtienen a partir de papel usado) y pueden ser reciclados. Reciclando el embalaje, contribuye por una parte a un menor consumo de materias primas, y por otra, a reducir el volumen de los vertederos. Contribuya de forma efectiva a la protección del medio ambiente mediante la correcta gestión del embalaje; para ello, llévelo hasta el punto limpio de recogida que su ayuntamiento haya colocado más cercano, o si se lo admiten, puede devolver el embalaje al comerciante que le ha facilitado el equipo.
Consejos para el desechado de su antiguo equipo
Desenchufe el equipo de la red y corte el cable de conexión. Los equipos incorporan materiales reciclables que se pueden recuperar, además de materiales peligrosos (como metales pesados o fluidos refrigerantes) que pueden producir contaminación del suelo o la atmósfera. Contribuya activamente a la protección del medio ambiente asegurando que su viejo equipo sea desguazado de modo respetuoso con el medio ambiente; para ello, entregue el equipo en un centro oficial de recogida o recuperación de materiales (su ayuntamiento le informará del punto limpio de recogida más próximo). Los equipos contienen refrigerantes que han de eliminarse de acuerdo con la normativa vigente. Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como
(Residuos de aparatos eléctricos y electrónicos).
La directiva proporciona el marco general en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.
Consejos para el ahorro de energía
Durante la etapa de uso, su equipo consume energía, lo que genera un impacto medioambiental. Se debe intentar mejorar la eficiencia del equipo y por tanto reducir el consumo.
Apague el equipo de aire cuando no lo necesite. Elija una temperatura idónea; temperaturas demasiado bajas conllevan un alto consumo de energía. Coloque el equipo en un lugar alejado de posibles fuentes de calor (radiación solar, etc.) y con una buena circulación del aire. Asegúrese de la correcta instalación del equipo. Se puede conseguir reducir el consumo de energía hasta en un 30%, reduciendo la entrada de calor en la habitación mediante el uso de toldos, persianas o cortinas en aquellas superficies acristaladas. Utilice los accesorios que incluye su equipo, como los específicos que se describen en el apartado "Descripción de los accesorios", para minimizar el paso de aire exterior a la habitación. En caso de utilización de accesorios que requieran de
la práctica de agujeros en paredes o ventanas, se recomienda ajustar al máximo y cerrar las juntas con silicona, yeso o similar para evitar el paso de aire a través de los huecos.
Para evitar una disminución de la eficiencia de su equipo y, por tanto, un mayor gasto energético, se aconseja seguir las instrucciones de colocación del tubo de expulsión de aire según la recomendación del fabricante (ver apartado "Posibilidades de evacuar el aire al exterior"). Evite formar curvas muy cerradas y alargar innecesariamente el tubo expulsor de aire. En la evacuación del aire caliente, en el caso de ventanas correderas, instale el accesorio que evita la entrada de aire caliente del exterior y mejora la eficiencia.
- Compruebe que las uniones entre el tubo de expulsión de aire y los manguitos (colector y difusor) son las correctas. Ver "Posibilidades de evacuar el aire al exterior".
- Compruebe que el difusor está colocado de forma que la ventana pueda cerrarse lo máximo posible para evitar la entrada de aire del exterior. Asegúrese de que las entradas y salidas de aire no están siendo obstruidas. Manténgalas limpias y libres de suciedad, polvo y objetos extraños. Asegúrese de que los filtros que dispone el equipo estén limpios y correctamente instalados (ver "Limpieza y Mantenimiento"). En verano, ventile la casa cuando el aire de la calle sea más fresco (primeras horas de la mañana y durante la noche).
Observaciones Importantes

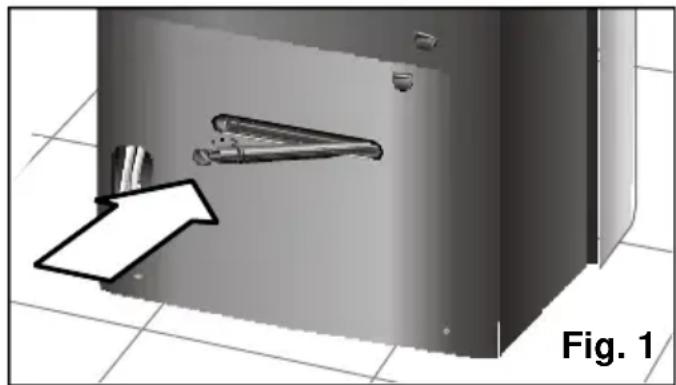

Antes de conectar su equipo
Lea el libro de instrucciones antes de utilizar por primera vez. Contiene informaciones importantes, no solo para el uso sino también para su seguridad y mantenimiento. - Conserve este libro de instrucciones. Eventualmente, pueda servir a otro usuario. No ponga en marcha un equipo dañado. El montaje y conexión de su equipo deben ser de acuerdo con las instrucciones de montaje y normativa vigente. Si no se respetan estas instrucciones, corre el riesgo de perder la garantía. - Nuestros equipos están de acuerdo a las normas de seguridad vigentes. Solo técnicos competentes en esta materia están autorizados a repararlos. Está en juego su seguridad.
Asegúrese de que el tapón del desagüe está bien metido, ya que pueda haberse soltado durante el transporte, Fig. 1.
Presentación de su nuevo equipo

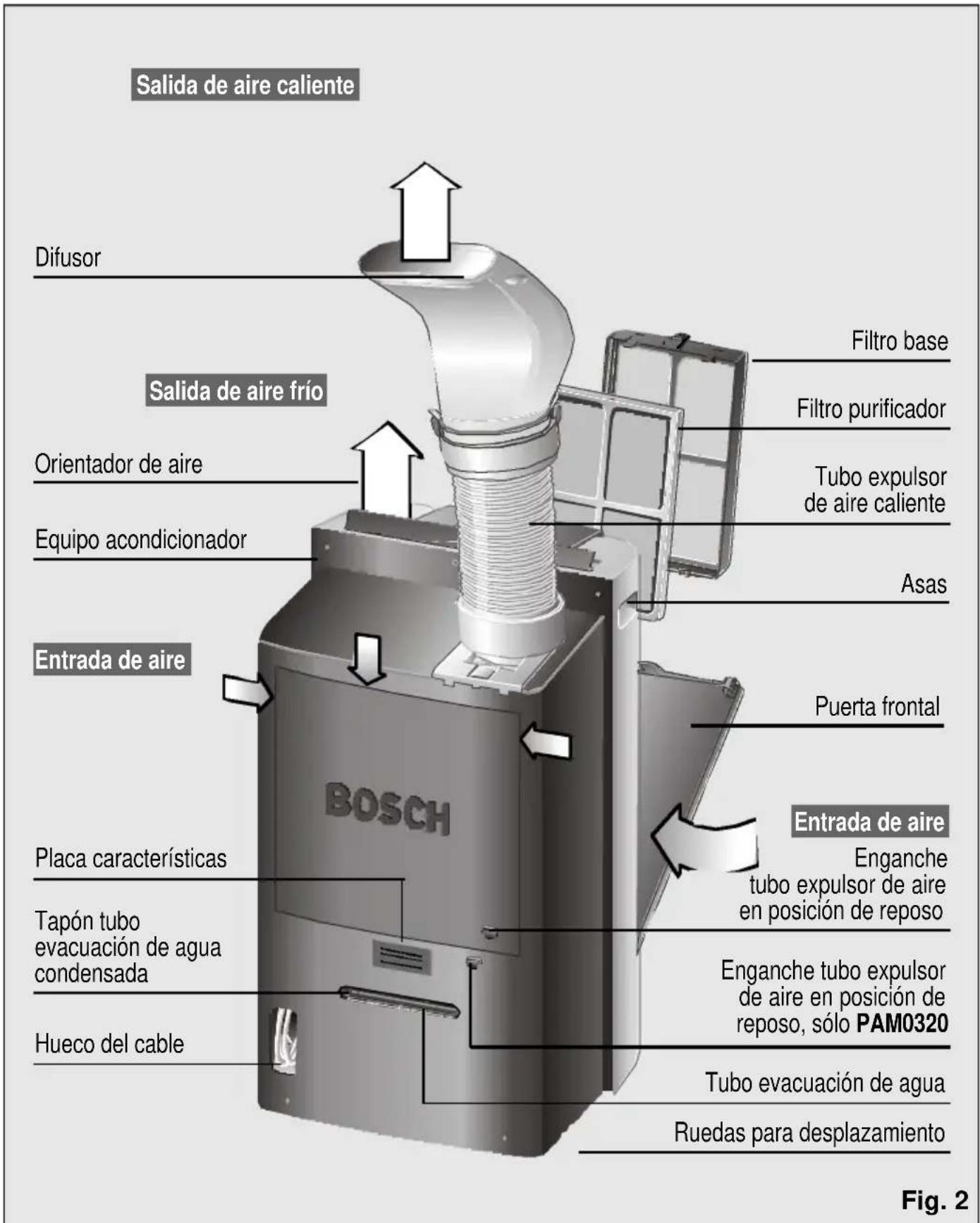

Descripción del equipo
Presentación de su nuevo equipo

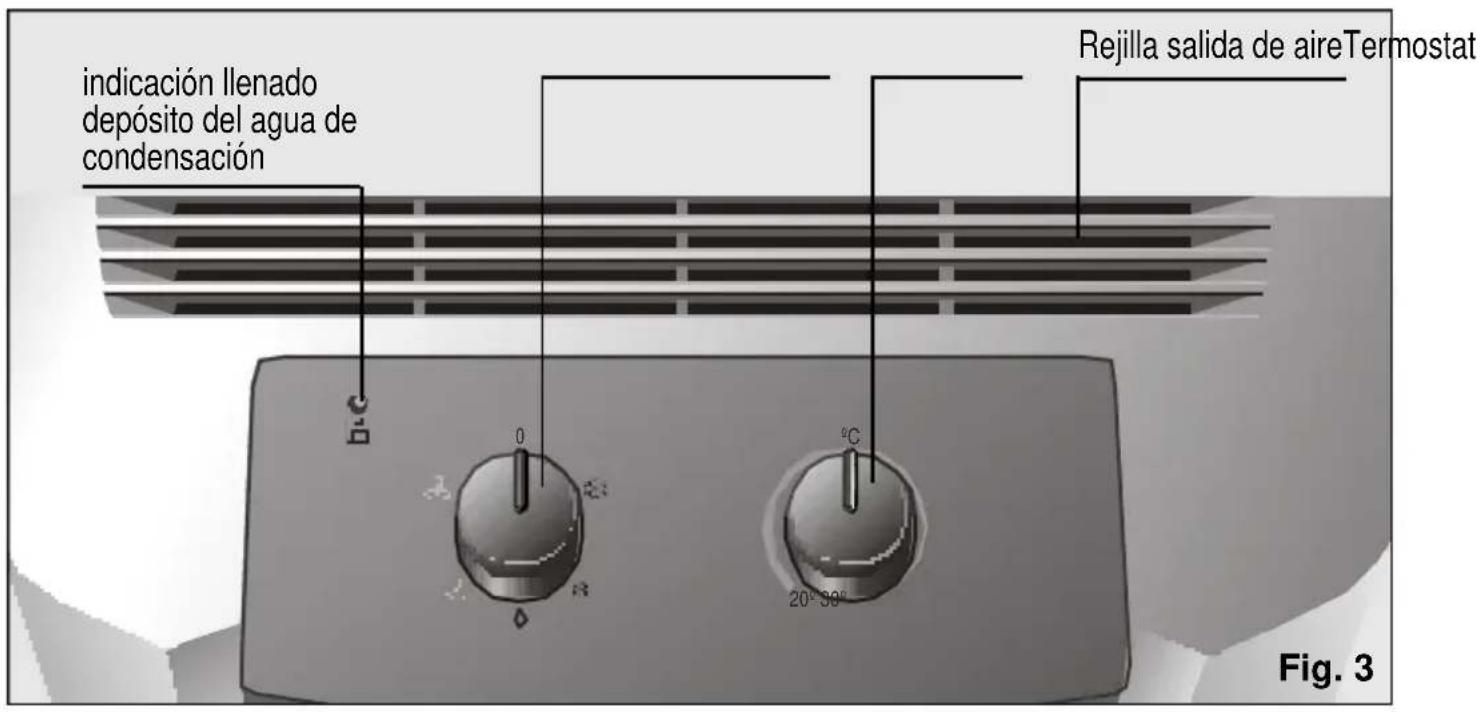

Panel de control

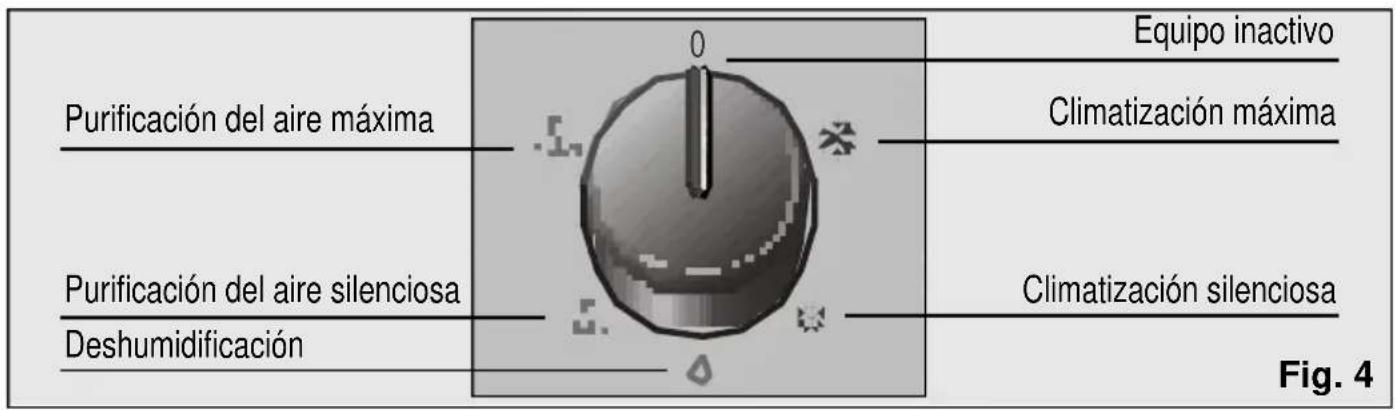

Modelo PAM0320

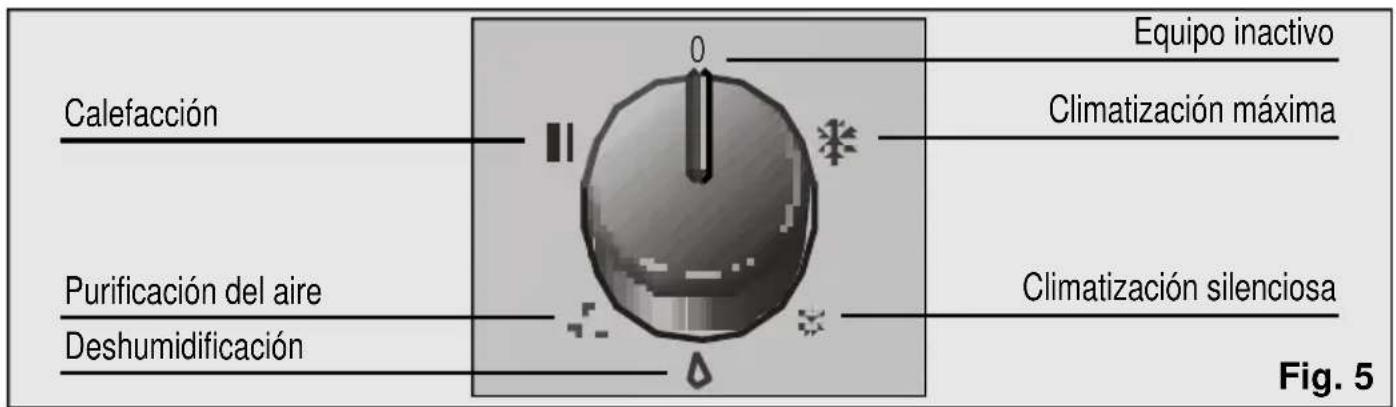

Modelo PAM0330
Presentación de su nuevo equipo
Descripción de los accesorios
| Ventosa | Filtro Filtrato purificador doble | muros Corredera
le Pasaventana balcón
activo
Art. No: Art.
PAZ10000 | PAZ11001 PZ1 | 201 |
| PAM0320 | √ | √ | | ● ● | ● |
| PAM0330 | √ | √ | √ | ● ● | ● |
| Medidas aprox.
min / max
(largo x
ancho) cm. | | | | | Ø pared
14 205x10 |
Accesorios de serie: Estos accesorios se entregan con el equipo.
- Accesorios opcionales: Estos accesorios podrán ser adquiridos en el servicio oficial de la marca o en distribuidores autorizados.
Condiciones de utilización

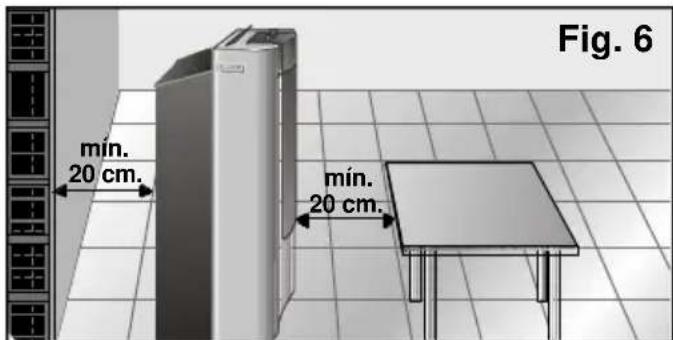

Condiciones de uso del agua
Este electrodoméstico debe conectarse a la red a 220/240 V y 50 Hz, en un enchufe con toma de tierra. Protección mediante un fusible de 10 A de acción lenta. En caso de necesitarse una alargadora, esta debe estar provista de toma de tierra, su sección deberá ser de al menos 1,5 mm² por terminal y su longitud inferior a 25 m. El cable de conexión a la red eléctrica dispone de un alojamiento en la parte posterior del equipo. Ver Fig. 2. No se permite colocar el equipo en el agua. Por seguridad, antes de conectar su equipo es necesario que este se encuentre al menos a 20 cm de cualquier superficie cercana, Fig. 6.
¡Atención!
Si por cualquier razón fuese necesario reemplazar el cable de conexión a la red eléctrica por uno nuevo, este deberá ser sustituido solo por personal autorizado del Servicio Técnico Oficial.
Si se apaga el equipo y se vuelve a encender, el compresor volverá a arrancar transcurridos unos 3 minutos. Este tiempo es necesario para garantizar su correcto funcionamiento.
Evite entrar en contacto directo con el aire expulsado por el tubo de evacuación.
Condiciones de utilización
Condiciones de transporte
El equipo dispone de ruedas para facilitar su traslado. En caso de que sea necesario, puede inclinarlo para facilitar el desplazamiento. Es conveniente esperar un plazo mínimo de una hora antes de conectar de nuevo el equipo.

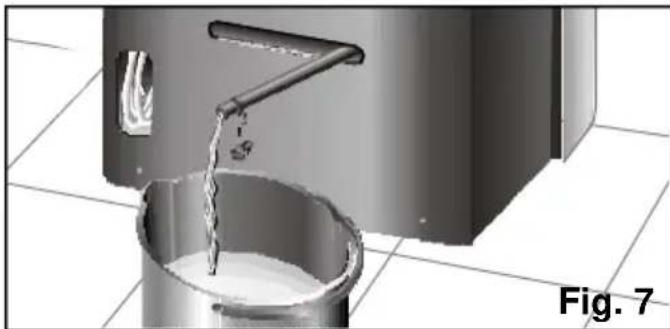

Antes, vaciar el agua de condensación que se encuentra en el depósito interno sacando de su alojamiento el tubo de desagüe y desmontando el tapón, Fig. 7, para evacuar el agua generada. Una vez
vaciado el depósito, no olvide colocar tapón y tubo en su alojamiento.
Instrucciones de uso

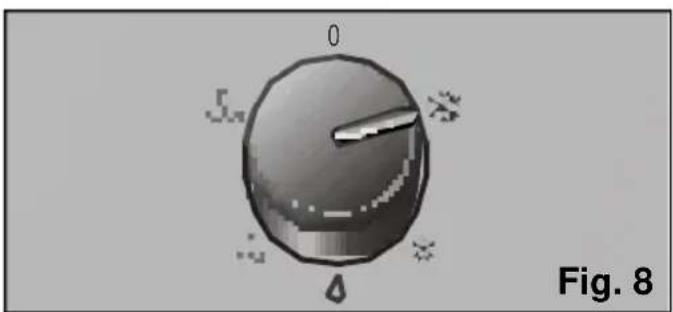

Climatización
En esta función, el equipo enfría, purifica y deshumidifica simultáneamente el aire del recinto, creando de este modo un clima agradable.
Enchufar el equipo a la red eléctrica. - Dirigir el tubo de expulsión del aire caliente al exterior. Para evitar ruido excesivo y pérdida de eficiencia, es necesario posicionar el tubo de expulsión de aire según se describe en la Fig. 14. Ver Apartado "Posibilidades de evacuar el aire al exterior". - Comprobar que el tapón, Fig. 1, está situado en el tubo de desagüe para evitar que el agua pueda salir al exterior mojando la superficie de apoyo. Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PAM0330 este orientador de aire no viene instalado con el equipo. Ver figuras 25 y 26 en Apartado calefacción. - Seleccionar la función de climatización máxima o silenciosa, Fig. 8. (La función de climatización silenciosa disminuye el caudal de aire del equipo).

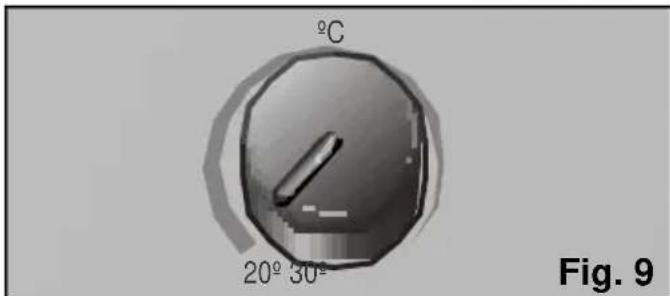

- Colocar el termostato en la temperatura deseada, Fig. 9. Si el equipo se desconecta automáticamente debido al termostato, hay que esperar a que la temperatura ambiente suba 2 - 3°C para que vuelva a entrar en funcionamiento.
Durante el acondicionamiento, parte del agua condensada resultante se evapora automáticamente y se evacua hacia el exterior junto con el aire de expulsión, a través del tubo de expulsión de aire caliente.
En condiciones de alta humedad, el equipo acumulará agua condensada en el depósito interno. Llegado a un cierto nivel se encenderá el piloto, Fig. 3, que indica el llenado del depósito de agua condensada, y la necesidad de vaciarlo. En este caso el equipo deja de enfriar, y deben evacuar el agua según hemos explicado en "Condiciones de transporte", Fig. 7. Se recomienda apagar el equipo durante la evacuación de agua.
¡Atención!
Recordamos que una vez apagado el equipo es necesario esperar
aproximadamente 3 horas para que el compresor vuelva a arrancar. Es el tiempo necesario para garantizar el correcto funcionamiento del equipo.
Posibilidades de evacuar el aire al exterior

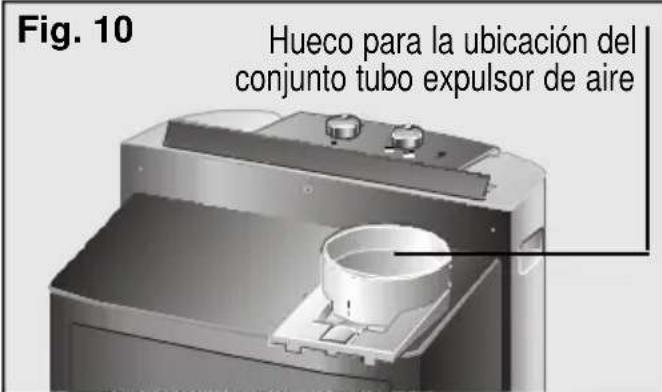

Montaje del tubo expulsor de aire en el equipo
Colocar el tubo expulsor de aire en el acoplamiento con lengüeta "push" y roscarlo hacia la izquierda, Fig. 10.

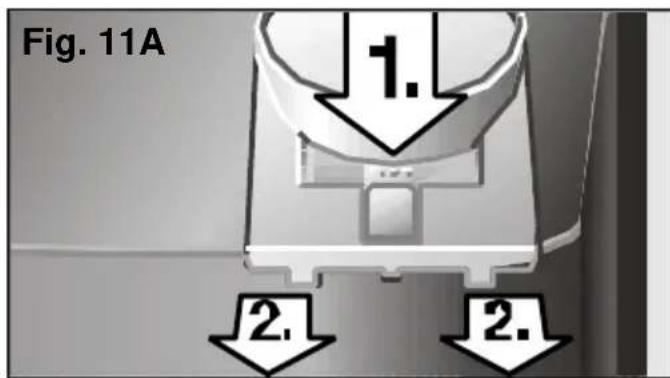

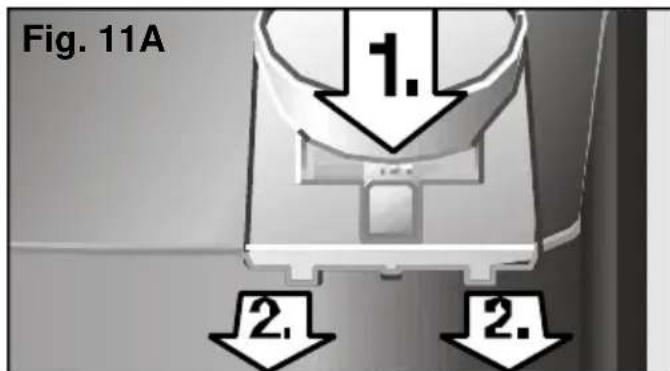

Si le resulta más sencillo, también puede sacar el acoplamiento del equipo presionando la lengüeta "Push" y deslizándolo hacia afuera.
Fig. 11A.

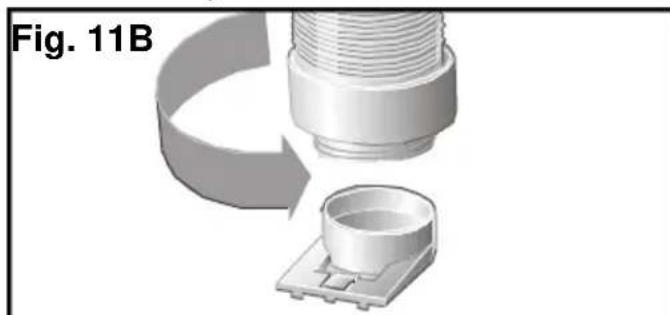

Una vez fuera, roscar el tubo expulsor de acuerdo con la fig. 11B, asegurándose de su correcto anclaje.

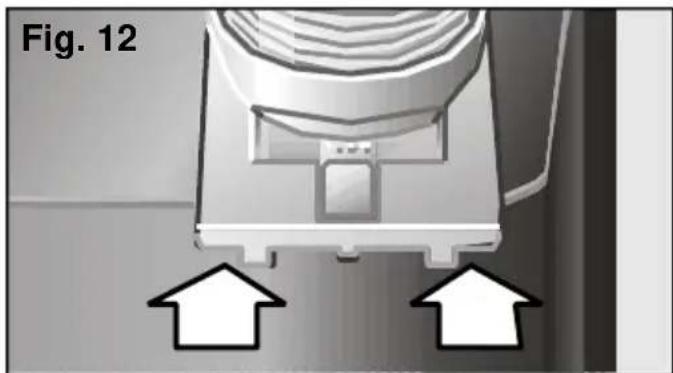

Seguidamente colocar este conjunto en el equipo deslizándolo en su alojamiento, Fig. 12.

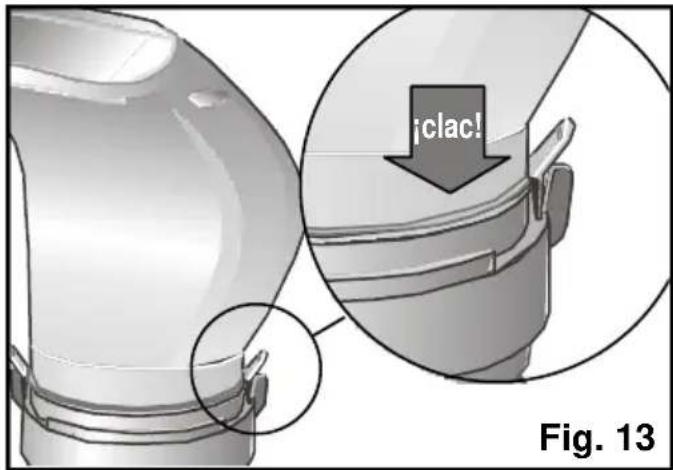

Anclaje difusor - tubo de evacuación de aire
Colocar el difusor en el extremo libre del tubo presionando ambas partes ligeramente hasta oír un "clac". Cerciórese de que los clips se cierran para evitar que el difusor pueda caerse. Fig. 13.
Instalación móvil

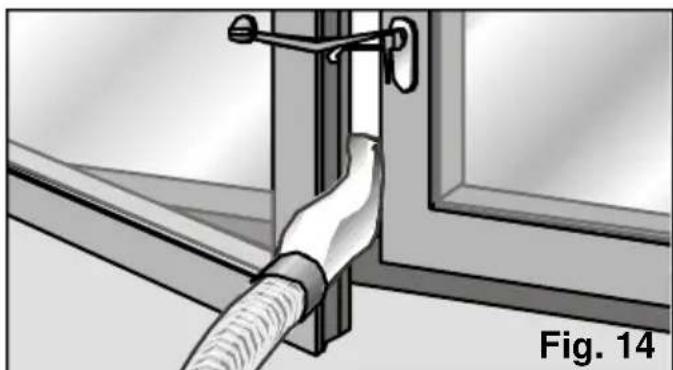

□ Abra la ventana ligeramente e introduzca el difusor entre el batiente y el marco. Cierre la ventana lo máximo posible y sujete la ventosa suministrada, Fig. 14.
Instrucciones de Uso
- Para poder fijarlo a la ventana / balcón dispone de dos agujeros laterales. Por medio de dos tornillos (no incluidos con el accesorio) el usuario podrá sujetarlo al marco o a la pared sin peligro de que este se mueva o se caiga de su posición, Fig. 16.

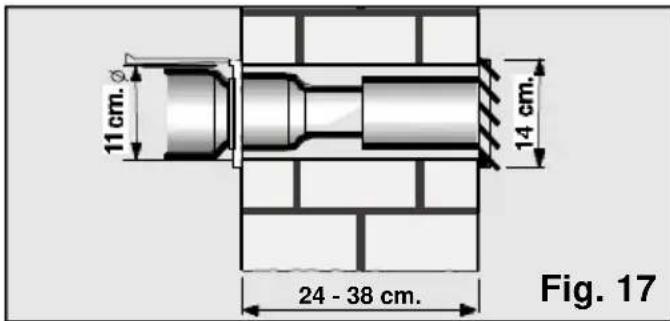

Instalación fija
Se realiza utilizando el accesorio pasamuros / pasaventana. Ver "Descripción de los accesorios".
Para expulsar el aire caliente al exterior de la pared se necesita practicar un orificio en la misma para colocar el pasamuros, Fig. 17.

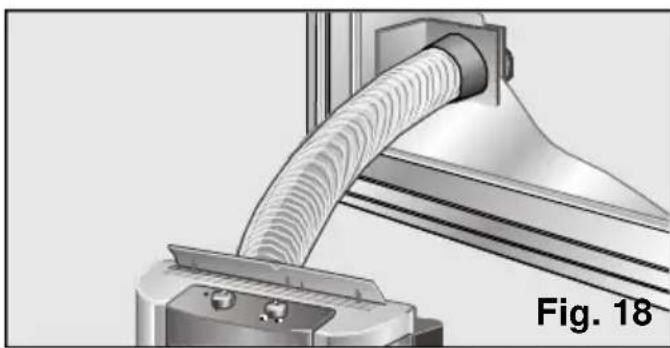

Retirar el difusor y conectar el tubo expulsor de aire al accesorio. En el caso de instalación fija a través de ventana, solo se usa la pieza terminal transparente del accesorio y es necesario realizar un agujero en el cristal de un diámetro de 14 cm, Fig. 18.

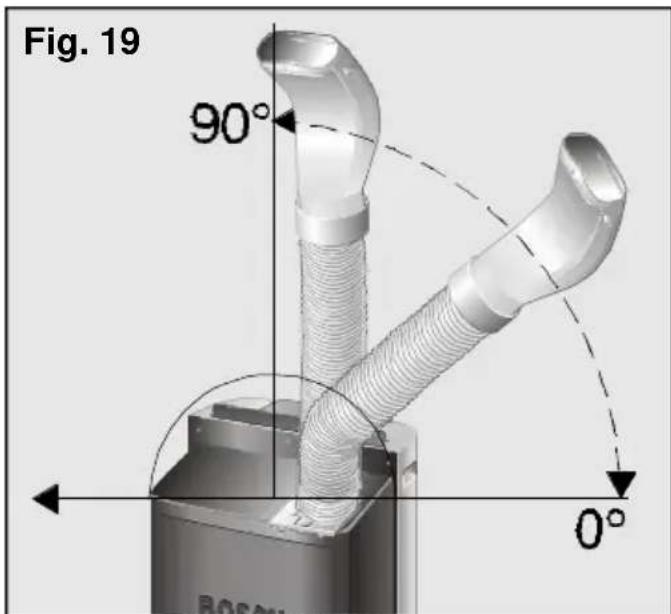

Notas:
No alargar innecesariamente el tubo expulsor de aire caliente (longitud máxima 140 cm)
Al colocar el tubo no se deben realizar curvas muy cerradas. De lo contrario se impediría la adecuada salida del aire caliente, que a su vez pueda suponer una reducción de la potencia frigorífica y el rendimiento.
Para alcanzar la máxima eficiencia de climatización y el mínimo nivel de ruido es recomendable colocar el tubo de expulsión a una altura superior a la altura total del equipo, Fig. 19.
Deshumidificación
En la posición indicada, el equipo reduce la humedad del ambiente y purifica.

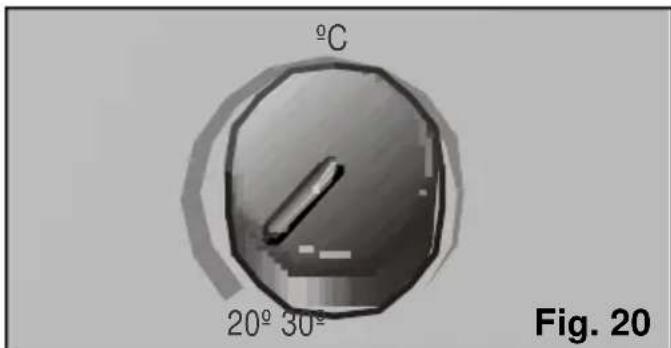

- Colocar el termostato en posición de mínima temperatura, Fig. 20.

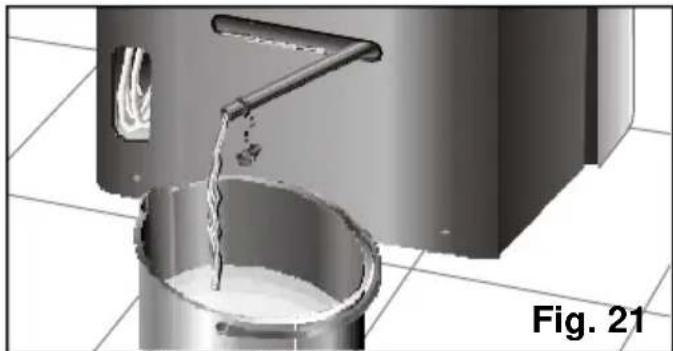

Situar un recipiente en la salida del tubo y quitar el tapón para recoger el agua condensada, Fig. 21.

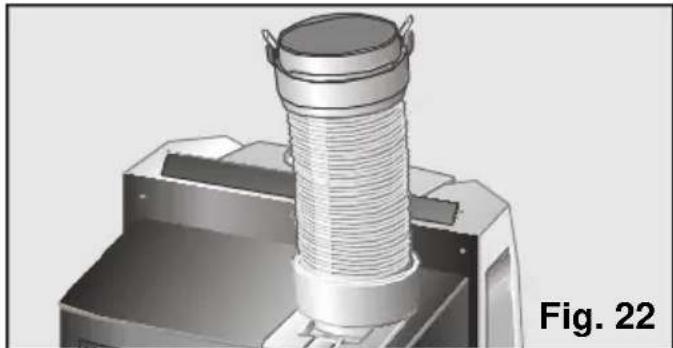

- Quitar el difusor y colocar el tubo de expulsión de aire en la posición indicada en la figura 22.
Si se desea, también es posible desmontar por completo el tubo expulsor.

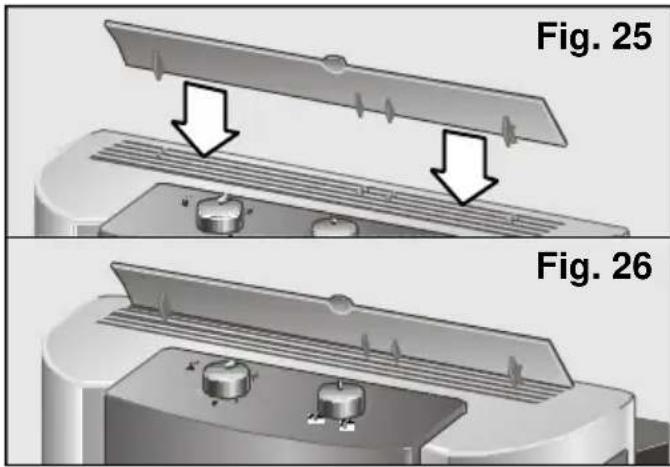

Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PAM0330 este orientador de aire no viene instalado con el equipo. Ver figuras 25 y 26 en el apartado calefacción.

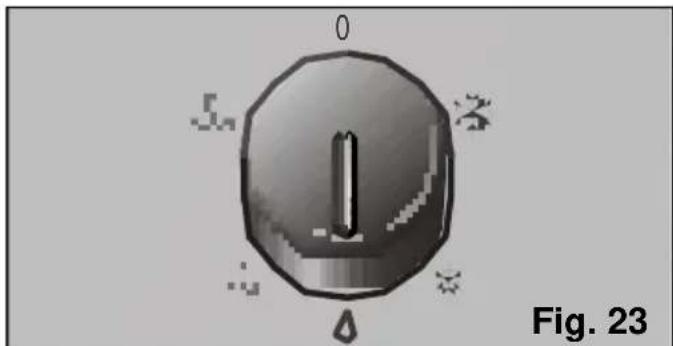

Seleccionar la referencia de deshumidificación en el mando selector de funciones, Fig. 23.
¡Atención!
La cantidad de agua deshumidificada puede variar según las condiciones ambientales (Ver "Datos Técnicos").
Al cambiar de función, no olvidar poner el tapón al tubo de desagüe. De lo contrario, saldría agua al funcionar el equipo.
Tener siempre en cuenta que para que el equipo funcione, la temperatura ambiente tiene que ser mayor o igual a 18°C.
En esta función se recircula el aire al interior de la habitación (ventilación) pasándolo por un filtro purificador.
El equipo incorpora un filtro base y un filtro purificador para retener:
- Polen, bacterias y polvo.

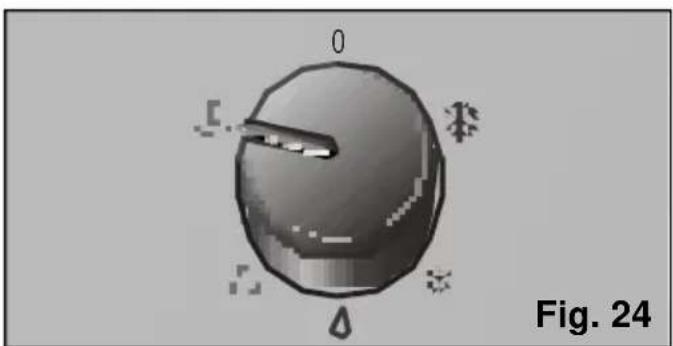

- Colocar el tubo de expulsión de aire en la misma posición que en modo deshumidificación. Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PAM0330 este orientador de aire no viene instalado con el equipo. Ver figuras 25 y 26 en el apartado calefacción. Seleccionar la velocidad de purificación: máxima o silenciosa, Fig. 24.
En los casos y modelos que los incorporen, recomendamos dejar los filtros opcionales instalados con independencia de la función elegida (climatización, deshumidificación, purificación del aire). Así conseguirá una mayor eficacia purificadora.
Nota:
Debido a la configuración interna de los modelos PAM0320, en modo ventilación se evacúa también aire al exterior. Para disminuir la sensación de ruido se recomienda quitar el tubo de expulsión de aire.
Calefacción
(sólo en modelos PAM0330)
En la posición [símbolo] el equipo calienta el aire de la habitación hasta alcanzar la temperatura deseada por el usuario, al tiempo que purifica el aire del recinto.
Enchufar el equipo a la red eléctrica. Colocar el tubo expulsor de aire del mismo modo que en función deshumidificación. En los modelos PAM0330 este orientador de aire no viene instalado con el equipo. Para una mejor distribución del flujo de aire el fabricante recomienda su instalación previa. El modo de colocación del orientador se muestra en las figuras adjuntas.

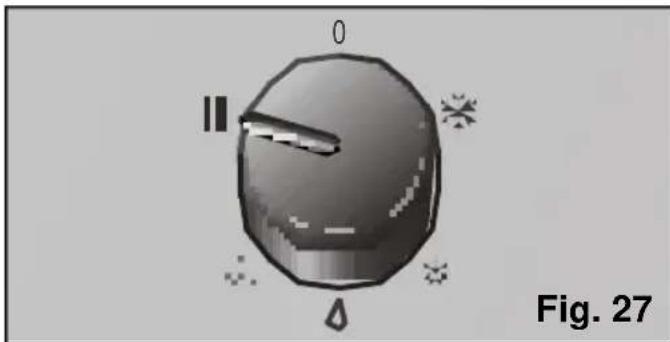

Seleccionar la función calefacción, Fig. 27.
Colocar el termostato en la temperatura deseada. Una vez alcanzada dicha temperatura, el aparato se desconectará automáticamente y volverá a conectarse cuando descienda 2 - 3 °C.
¡Atención!
¡No cubrir las entradas y salidas de aire de su equipo!
Limpieza del equipo
Por seguridad, antes de limpiar el equipo es recomendable desenchufarlo de la red eléctrica. El equipo se puede limpiar con un paño o esponja, agua tibia y un detergente suave. Nunca use agua caliente (a más de 40 °C), blanqueador, bencina, gasolina, ácidos, estropajos, cepillos, o detergentes abrasivos y evite la entrada de agua en el equipo. No limpie el equipo con una manguera.
Limpieza y cambio de filtros purificadores

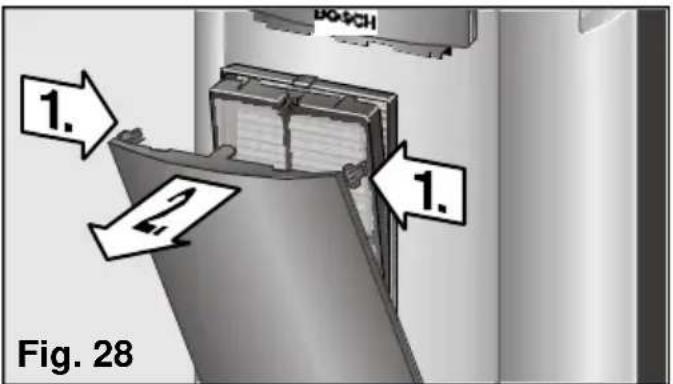

Para abrir la puerta frontal de la unidad (no es necesario quitarla) basta con presionar los clips laterales de la misma (Fig. 28, 1.) y tirar hacia delante (Fig. 28, 2.). La puerta dispone de un tope hasta el cual se abre sin peligro de caerse.

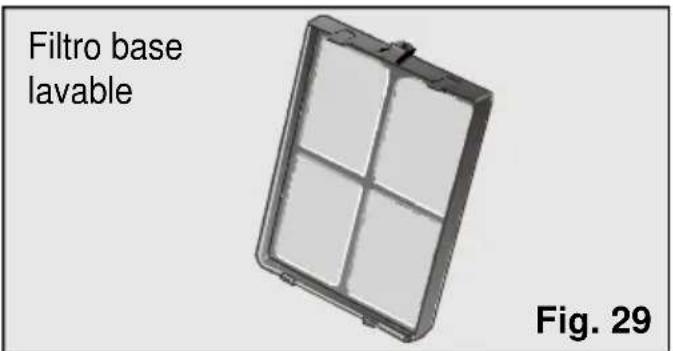

Todos los modelos disponen de un filtro de aire que es necesario limpiar con el paso del tiempo, Fig. 29. Para sacarlo solo es necesario presionar el clip situado en la parte superior y sacarlo de su alojamiento, Fig. 30. Para lavarlo, basta con pasarlo por agua corriente, secarlo y volverlo a instalar.
Algunos modelos llevan incluido además un filtro purificador colocado dentro del filtro básico.
Para que sea operativo, el filtro purificador debe ser sustituido cada año.
(Estos accesorios podrán ser adquiridos en el Servicio Oficial del Fabricante o en distribuidores autorizados). Ver Apartado "Descripción de los accesorios".

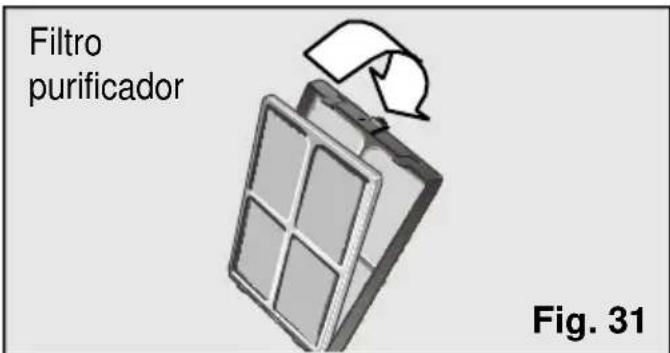

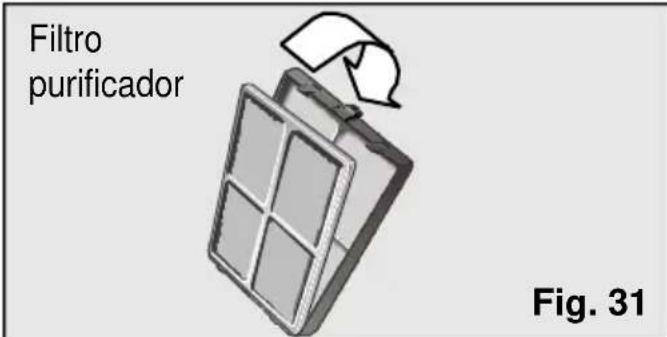

Instalación del filtro purificador

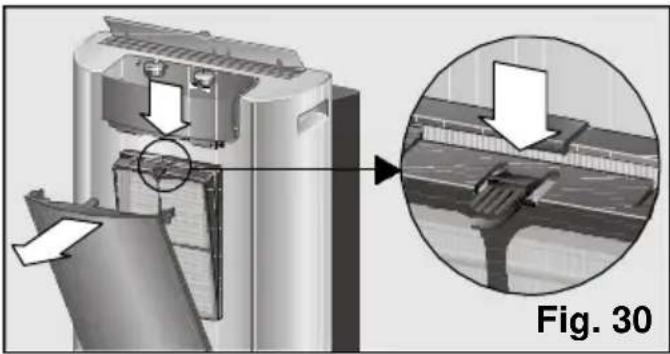

Sacar el filtro base del equipo, Fig. 30. - Colocar el filtro purificador en el filtro base como se muestra en la Fig. 31. Instalar este conjunto en el equipo haciendo coincidir las patillas inferiores con los huecos situados en la carcasa frontal del equipo, presionando el clip superior hasta oír un "clic" muestra de que el conjunto está colocado correctamente. Cerrar la puerta frontal del equipo. - Colocar únicamente un juego de filtros sobre el soporte para mantener la potencia frigorífica.
Notas:
Para mayor comodidad al limpiar o cambiar los filtros, también es posible quitar la puerta frontal del equipo.
Limpieza y Mantenimiento
Para sacarlo, basta con abrir la puerta hasta el tope de seguridad (la puerta se queda abierta con una ligera inclinación, Fig. 28) y tirar con fuerza hacia fuera. Para volver a posicionarla, se hará coincidir las patillas inferiores de la puerta en los agujeros de la carcasa del equipo hasta que las patillas hagan tope en los clips de la carcasa.
Condiciones de almacenamiento

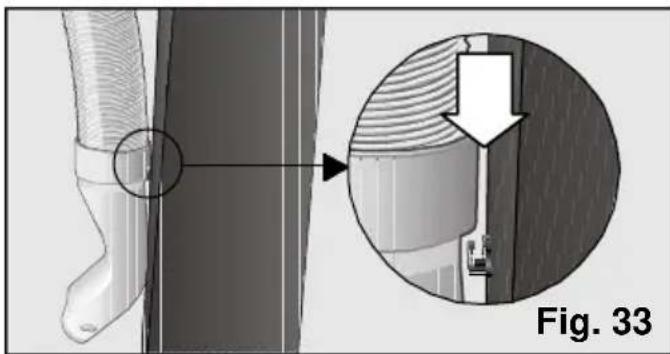

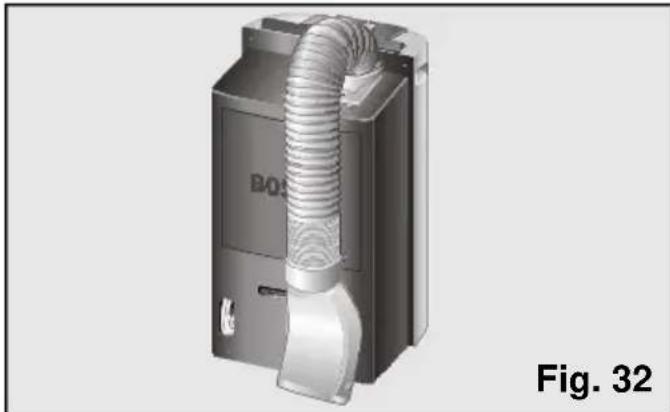

Al final de cada temporada, para que el equipo ocupe el menor espacio posible, se deben colocar el tubo de expulsión en dirección de reposo.
Para ello, doblar el tubo hacia la parte trasera del equipo y sujetarlo por el enganche difusor, Fig. 32 y 33.
Antes de su uso al principio de temporada
Limpie el filtro del aire. A continuación, limpie la cubierta y las rejillas si fuera necesario.
Consideraciones que le ahorrarán llamadas al Servicio Técnico
Consideraciones generales de funcionamiento. ¿Qué hacer si...?
... el equipo no funciona...
- Comprobar que el enchufe está conectado.
- Comprobar que el selector de sistemas no está en la posición inactiva.
- Comprobar que hay energía en la red o no ha saltado un fusible. Ajustar el termostato a una temperatura menor. ... el equipo no funciona y el piloto luminoso de referencia de llenado del depósito de agua condensada está encendido...
- Colocar el equipo sobre un piso plano. Si sigue el piloto encendido, vaciar el depósito interior de agua del equipo. (Ver instrucciones en "Climatización"). ... el equipo no enfría lo suficiente...
- Comprobar que las uniones del tubo expulsor del aire caliente son correctas.
- Comprobar que la trayectoria del tubo de expulsión no está demasiado curvada y que su longitud no excede de 140 cm.
- Comprobar que el tapón del tubo de desagüe está colocado en dicho tubo.
- Colocar la ventosa para que la abertura de la ventana sea lo menor posible. Cerrar las persianas para minimizar la radiación solar.
... observa agua en la rejilla del panel de control o en el lugar de posicionamiento del filtro base... No debe preocuparse, es debido al propio funcionamiento del equipo.
Consideraciones generales de nivel de ruido
... el equipo produce un ruido excesivo ...
Se distinguen dos tipos de ruido: el que es debido al normal funcionamiento del equipo y el ruido de fácil solución.
Consideraciones que le ahorrarán llamadas al Servicio Técnico
A continuación se describen algunos de estos posibles ruidos para una mejor determinación de los mismos.
Ruidos perfectamente normales
Si escucha un ruido cíclico de agua, barboteo, es debido al funcionamiento de la bomba que recircula el agua para mejorar la potencia del equipo. Si escucha un ruido similar al de murmullos sordos, es inevitable y debido al funcionamiento del compresor. Si escucha un ligero silbido, se trata del sonido producido por el paso de refrigerante a través de los tubos delgados del equipo una vez se pone en funcionamiento el compresor. Si escucha un breve sonido en forma de "clic", se trata del ruido generado por la conexión o desconexión de la bomba o el ruido generado
por el regulador al conectar o desconectar la electrónica.
Ruidos de fácil solución
Asegurar de que el tubo expulsor de aire, como los manguitos difusor y colector, está correctamente fijado al equipo. - Comprobar que la entrada y calidad de aire del equipo se incluyen libres de obstáculos. - Comprobar que el equipo no está en contacto directo con muebles u otros electrodomésticos para evitar que la calidad de aire incida directamente sobre ellos aumentando el nivel sonoro.
Cualquier otra avería o reparación debe de ser llevada a cabo por un Técnico especializado.
Consulte en este caso al distribuidor autorizado, al servicio de atención al cliente o a nuestra Red de Servicios Técnicos del Fabricante.
Servicio Técnico / Garantía / Datos Técnicos
Servicio Técnico
Si antes de tener en cuenta las instrucciones de uso e instalación, especialmente lo indicado en el capítulo "Consideraciones...", su equipo no funciona, recuerde que nuestra Red de Servicios Técnicos está a su disposición.
Para arreglarlo, al comunicar la avería, indíquele el modelo (E-NR) y el nº de fabricación (FD) de su equipo, que podrá tomar de la placa de características, Fig. 2.
Garantía
En cada País rigen las condiciones de garantía establecidas por las correspondientes Sociedades Distribuidoras. Para más detalles a este respecto deben dirigirse al Distribuidor en donde ha adquirido su equipo, indicando el modelo y el nº de fabricación. Para cualquier intervención que se produzca en garantía es imprescindible presentar el comprobante de la compra del equipo.
Datos Técnicos
| Modelo PAM0320 PAM0330 | | |
| Consumo máximo (W) 760 950 | | |
| Capacidad de climatización (W) 1700 2000 | | |
| Eficiencia energetica (letra) B C | | |
| Capacidad de deshumidificación (I./día) * 35 40 | | |
| Potencia en modo calefacción (W) - 1800 | | |
| Fusible (A) | 10 10 | |
| Rango de funcionaimiento | | |
| - Refrigeración (min./max. °C) | 20 - 35 | 20 - 35 |
| - Deshumidificación (min./max. °C) | 18 - 35 | 18 - 35 |
| (*) Si las conditiones del local a deshumidificar son differsente a 30°C y 80% HR, laULDad de agua podrá variar. |
Índice
Consideraciones generales de nivel de ruido 73
Servicio Técnico / Garantía / Características Técnicas 74
Si le resulta más fácil, también puede retirar el acoplamiento del equipo presionando la lengüeta "Push" y deslizarla hacia fuera, Fig. 11A.
Algunos modelos disponen también de un filtro purificador colocado dentro del filtro básico.
Para que el filtro purificador esté operativo, debe ser sustituido cada año. (Estos accesorios podrán adquirirse en el Servicio Oficial del Fabricante o en distribuidores autorizados). Ver capítulo "Descripción de los accesorios".
Servicio Técnico / Garantía / Datos técnicos
Servicio técnico
