BEDIENUNGSANLEITUNG PAM 0320 BOSCH

de Gebrauchsanweisung

en Instructions for Use

fr Mode d'emploi

sv Instruktionshäfte

no Bruksanvisning

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34

D 81739 München

Germany

Inhaltsverzeichnis

Umweltschutz

Tipps zur Entsorgung der Verpackung. 4

Tipps zur Entsorgung Ihres Altgerätes. 4

Tipps zum Energiesparen. 4

Wichtige Hinweise

Vor dem Einsatz Ihres Gerätes. 5

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes 6

Bedienfeld. 7

Beschreibung des Zubehörs. 8

Betriebsbedingungen

Betriebsbedingungen. 8

Transportbedingungen 9

Bedienung Ihres Gerätes

Klimatisieren. 9

Möglichkeiten der Warmluftabführung. 10

Entfeuchten 12

Luftreinigung. 13

Heizen (modellabhängig) 13

Reinigung und Wartung

Geratereinigung 14

Reinigung und Austausch der Filter. 14

Lagerung des Gerätes am Ende der Saison. 15

Vor der Inbetriebnahme zu Saisonbeginn. 16

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen

Allgemeine Hinweise zum Betrieb. 16

Allgemeine Hinweise zum Gerauschpegel. 16

Kundendienst / Technische Daten

Kundendienst. 17

Technische Daten 17

Garantiebedingungen 18

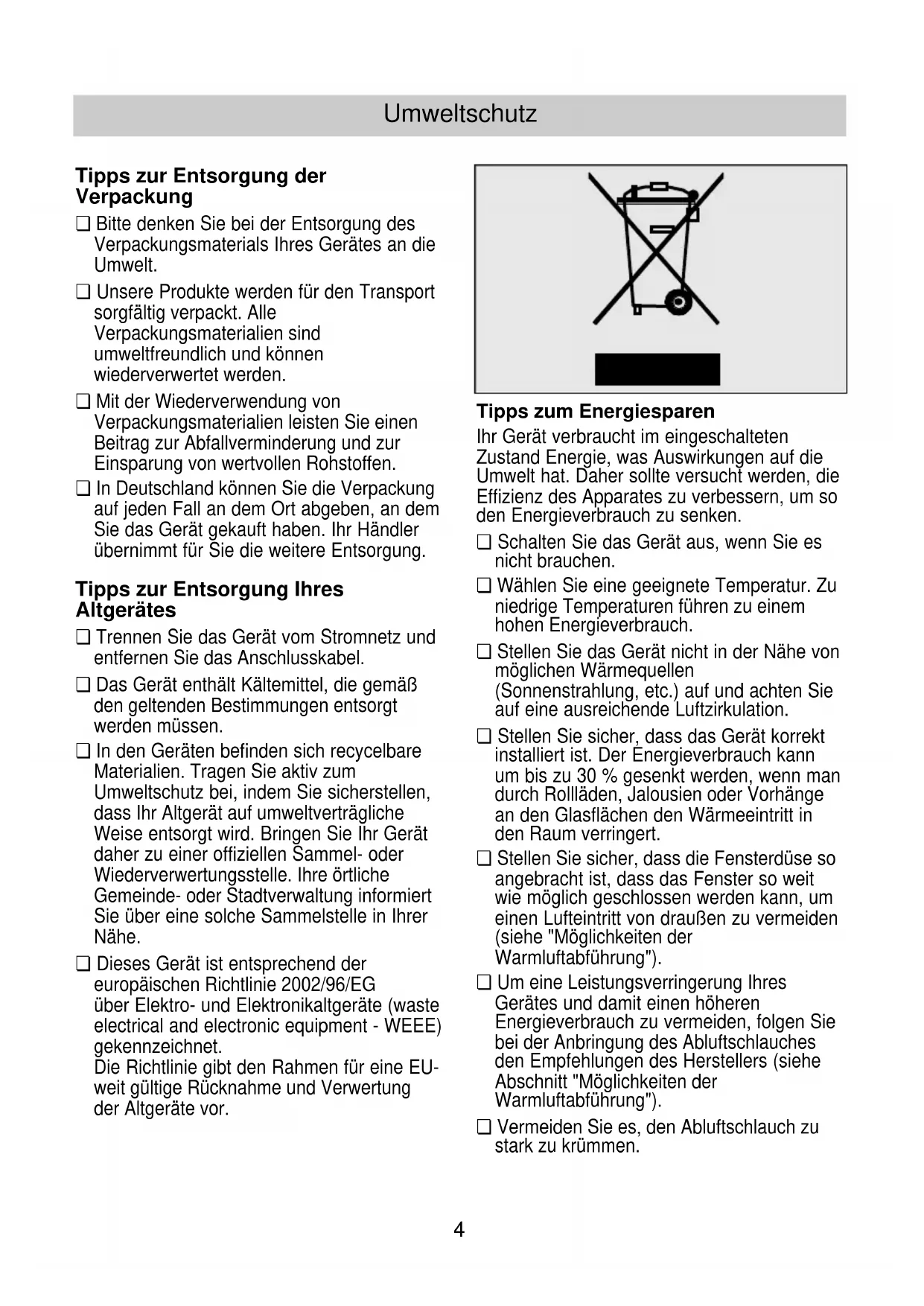

Umweltschutz

Tipps zur Entsorgung der Verpackung

• Bit denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt.
• Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden.
  Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
  In Deutschland können Sie die Verpackung auf jeder Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Handler übernimmt für Sie die weitere Entsorgung.

Tipps zur Entsorgung Ihres Altgerätes

Trennen Sie das Gerät vom Stromnetz und entfernen Sie das Anschlusskabel.
Das Gerat enthalt Kaltemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen.
In den Geräten befinden sich recyclelbare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät dazu zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihr örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in ihrer Höhe.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EUweit gültige Rücknahme und Verwertung der Altgeräte vor.

Tipps zum Energiesparen

Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken.

Schalten Sie das Gerät aus, wenn Sie es nicht brauchen.
Wahlen Sie eine geeignete Temperatur. Zuniedrige Temperaturen führen zu einem hohen Energieverbrauch.
Stellen Sie das Gerät nicht in der Höhe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation.
Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30% gesenkt werden, wenn man durch Rolläden, Jalousien oder Vorhänge an den Glasflächen den WärmeEintritt in den Raum verringgert.
Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so welt wie möglich geschlossen werden kann, um einen Luftintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabführung").
Um eine Leistungsverringerung Ihres Gerätes und damit einen hohenen Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabführung").
- Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen.

• Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörns beschreiben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten.
  Fur die Abführung der Warmluft bieten wir fur Schiebefenster und -turen spezialles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerates erhöht (siehe Abschnitt "Beschreibung des Zubehör").

Stellen Sie sicher, dass die Luftin- und -auslasse nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern.
Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt "Reinigung und Austausch der Filter").
Lüften Sie ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kuhlsten ist.

Wichtige Hinweise

Vor dem Einsatz Ihres Gerätes

• Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthalt wichtige Informationen für den Gebrauch sowie für die Wartung und ihre Sicherheit.
  Bewahren Sie diese Gebrauchsanleitung auf. Sie konnte für einen anderen Benutzer von Nutzen sein.
  □ Nehmen Sie kein beschädigtes Gerät in Betrieb.
  Aufstellung und Anschluss Ihres Gerätes mussen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen.

Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturdürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihr eigene Sicherheit steht auf dem Spiel.

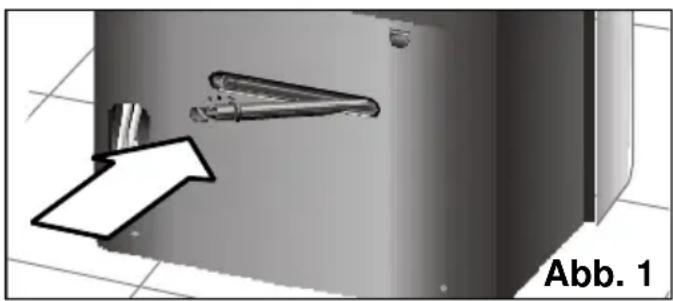

Stellen Sie sich, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelost haben können.

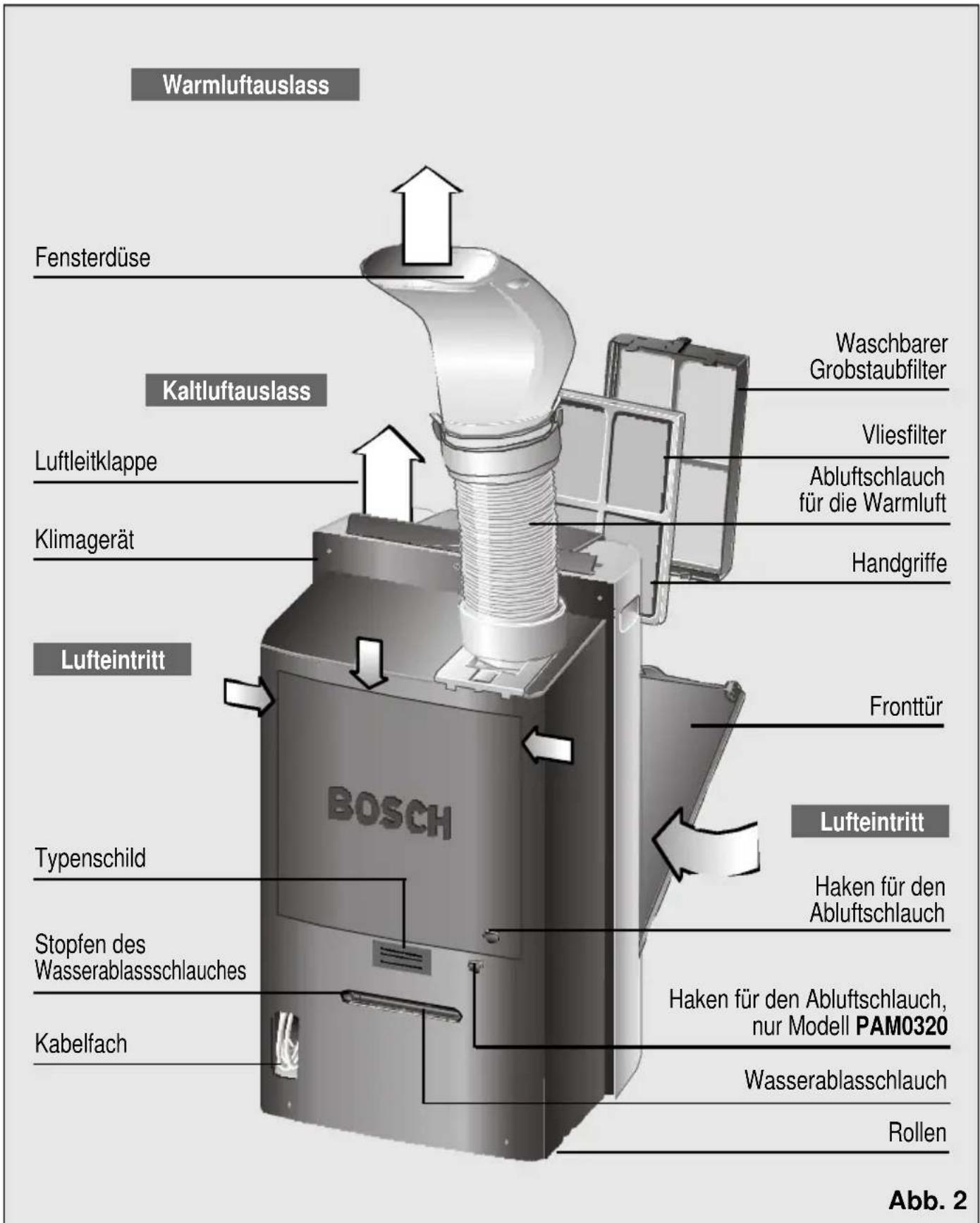

Beschreibung des Gerätes

Vorstellung Ihres neuen Gerätes

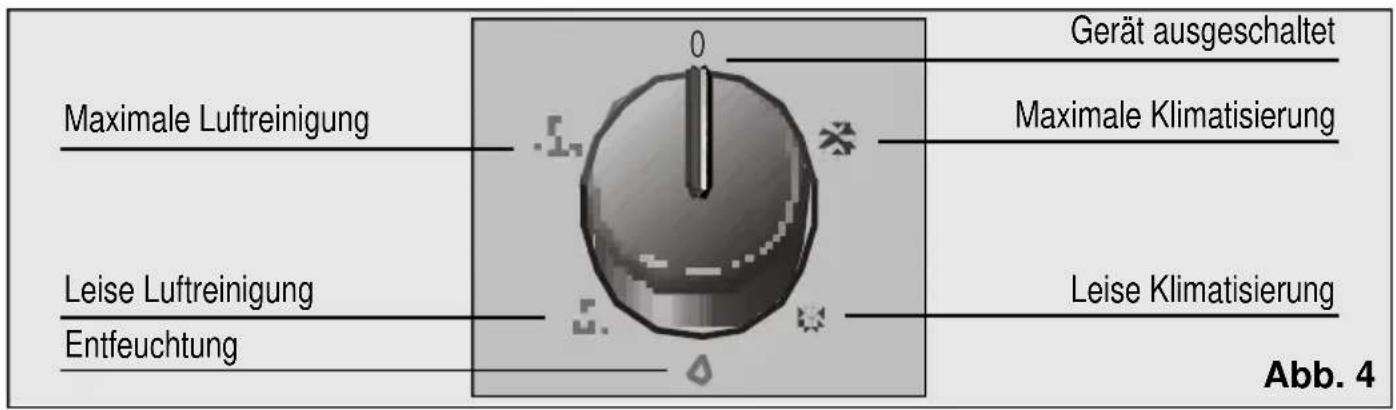

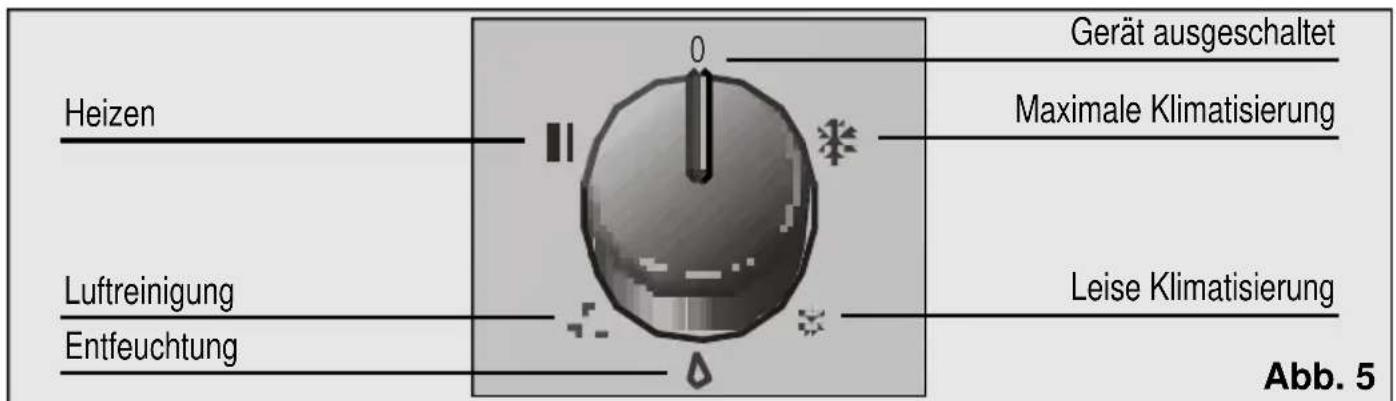

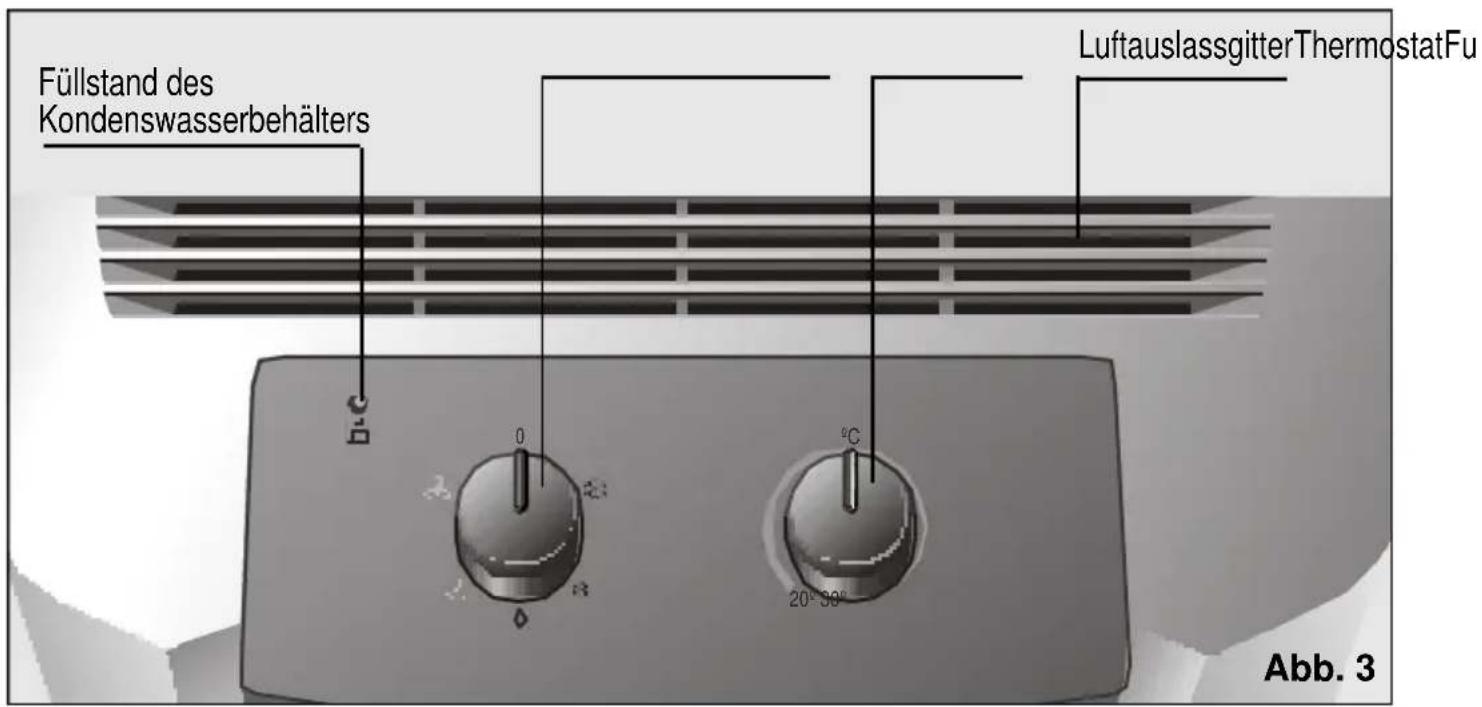

Bedienfeld

Modelle PAM0320

Modelle PAM0330

Vorstellung Ihres neuen Gerätes

Beschreibung des Zubehörs

	Fenster-sauger	Waschbarer Vlies 2-fach Wanddurchführung Balkonleiste
		Grobstaubfilter filter Spezialfilter Art. №: A PAZ10000		Fensterdurchführung Art. №: Art. №: PAZ11001 448069
PAM0320	✓	✓		●	●	★
PAM0330	✓	✓	✓	●	●	★
Höchstmaße min/max (Höhe x Breite) in cm.					Durchmesser: 11 cm Länge: 24 - 38 cm Ø wand 14 205x10	70x10/

Serienausstattung.
- Dieses Sonderzubehr kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.
* Dieses Sonderzubehrör kann unter der o.a. Artikelnummer beim officiellen Kundendienst der Marke erworben werden.

Betriebsbedingungen

Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein.
□ Absicherung mittels einer 10 A-Sicherung (träge).
□ Eventuell verwendete Verlägerungskabel,müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5mm^2 pro Anschluss betragen, und sie dürfen nicht langer als 25 m sein.
Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2.
Achten Sie darauf, dass kein Wasser in das Geräteinnere gelamt.

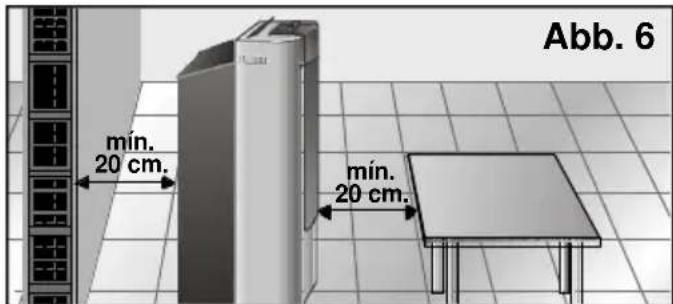

- Vermeiden Sie ein Verdecken der Luftin- und auslasse Ihres Gerätes.
Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen daraufuf, dass zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb.6.

Achtung!
Solle das Netzkabel aus irgendem Grund gegen ein neues ausgetauscht werden müssen, soarf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen. Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an. Diese Zeit ist notwendig, um den korrekten Betrieb des Gerätes zu gewährleisten.

Während des Kuhl- und Entfeuchtungsbetriebs entsteht warme Abluft, welche durch den Abluftschlauch abgefuhrt wird. Vermeiden Sie dazu in

Betriebsbedingungen

diesen beiden Betriebsarten den direkten Kontakt mit der durch den Abluftschlauch ausgestoßenen Luft bzw. mit dem Abluftschlauch.

Transportbedingungen

Zum einfacheren Transport ist das Gerät mit Rollen ausgestattet. Sollte es notwendig sein, das Gerät für seinen Transport zu kippen, so gehen Sieitte folgendermaBen vor:

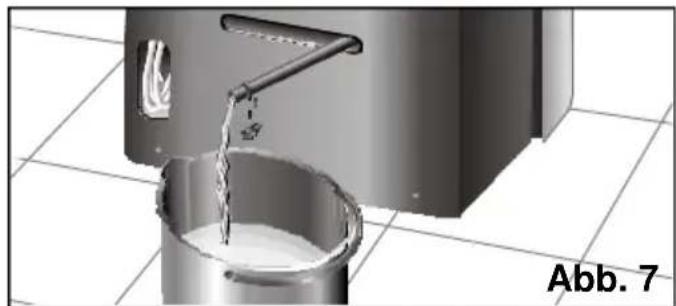

Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe des Wasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene

Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 7).

Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vegehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kuhlkreislaufs notwendig.

Bedienung Ihres Gerätes

Klimatisieren

In dieser Funktion kühlt, reinigt und entfeucht das Klimagerät die Raumluft und sorgt auf diese Weise für ein angenehmes Klima:

SchlieBen Sie das Gerat an das Stromnetz an.
SchlieBen Sie den Abluftschlauch an, siehe Abschnitt "Moglichkeiten der Warmluftabführung".
Prufen Sie, ob sich der Stopfen korrekt auf dem Wasserablassschlauch befindet, um zu vermeiden, dass Wasser austritt, Abb. 1.
- Öffnen Sie die Luftleitklappe auf der Geräte Oberseite. Beim Modell PAM0330 kann die Luftleitklappe zur effizienteren Luftumwätzung wie in den Abbildungen 25 und 26dargestellt, aufgesteckt werden.

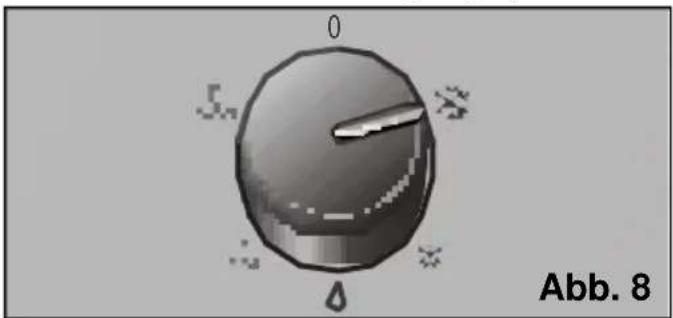

Wahlen Sie am Funktionswahlschalter die Funktion "Maximale Klimatisierung" oder "Leise Klimatisierung", Abb. 8. (In der Funktion "Leise Klimatisierung" ist der Luftdurchsatz des Gerätes geringer).

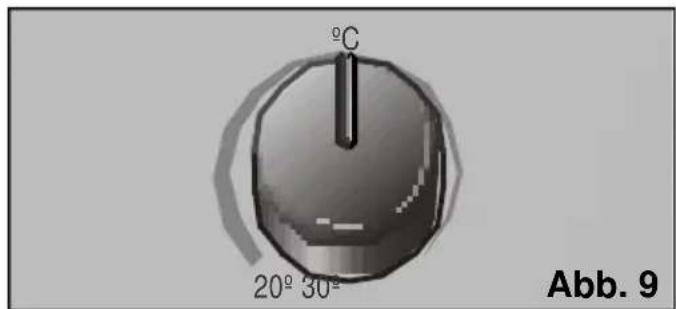

Stellen Sie den Thermostat auf die gewünschte Temperatur ein. Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2- 3^ angestiegen ist, Abb.9.

Während der Klimatisierung wird das angefallene Kondenswasser automatisch verdampft und gemeinsam mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt.

Bei hoher Luftfeuchtigkeit kann es jedoch vorkommen, dass nicht das gesamte Kondenswasser verdampft wird. Dieses sammelt sich dann im Kondenswasserbehälter im Inneren des Gerätes. Wird ein bestimmtes Niveau erreicht, leuchtet die Kontrolleuchte auf und zeigt an, dass der Behälter entleert werden muss. In thisem Fall kühlt das Gerät nicht mehr. Zum Entleeren des Behalters verwenden Sie den an der Geräterückseite befindlichen Wasserablassschlauch:

Bedienung Ihres Gerätes

Schalten Sie das Gerät aus.
Stellen Sie einen Behälter unter die Auslassöffnung des Wasserablassschlauches. Die maximale Wassermenge, die sich im Gerät gesammelt haben kann, beträgt ca. 750 Milliliter.
Ziehen Sie den Wasserablassschlauch aus seiner Halterung, entfern den Sie den Stopfen vom Schlauch und entleeren Sie das Wasser.

Achtung!

Vergessen Sie nicht, den Stopfen des Wasserablassschlauches nach dem Entleeren und vor dem erneuten Einsatz des Gerätes wieder aufzustecken.

Anderenfalls kann beim Betrieb des Gerätes Wasser austreten.

Nach dem erneuten Einsatz des Gerätes kann es bis zu 3 Minuten dauern, bis der Kompressor wieder anspringt. Diese Zeit ist notig, um den korrekten Betrieb des Gerätes zu gewährleisten.

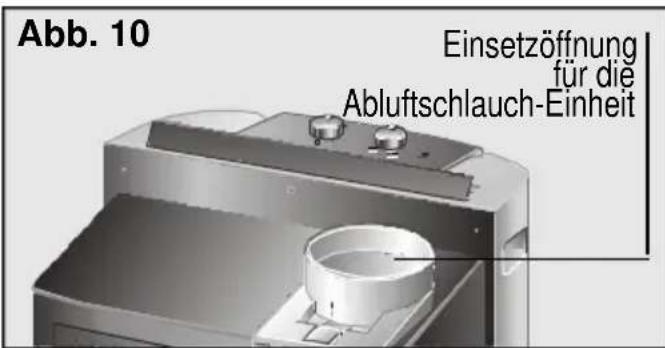

Möglichkeiten der Warmluftabführung Anschluss des Abluftschaues

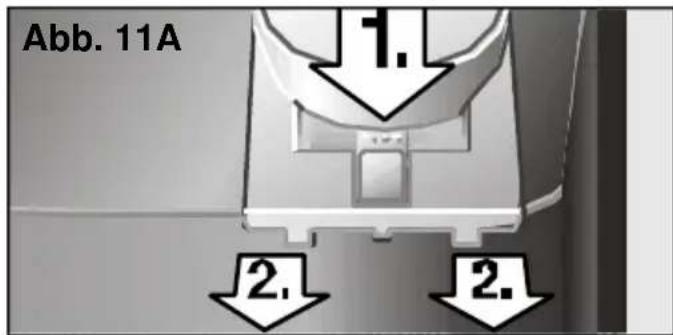

Abluftschlauch in die Kupplung mit dem „Push“-Button einfahren und nach links festschrauben, siehe Abb. 10.

Falls es Ihnen leichter fällt, konnen Sie auch den „Push“-Button niederrücken und die ganze Kupplungsplatte Herausziehen, siehe Abb. 11A.

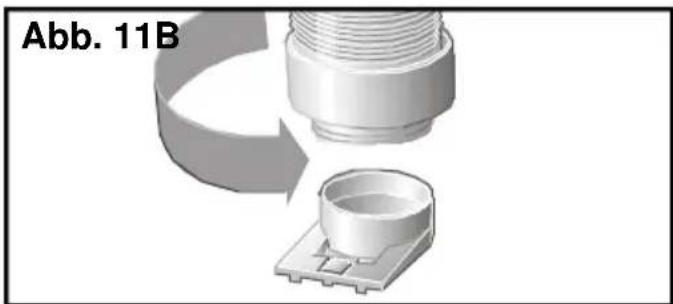

Dann schrauben Sie den Abluftschlauch, wie in Abb. 11B dargestellt, in der Kupplung fest und vergewissem sich, dass er fest sitzt.

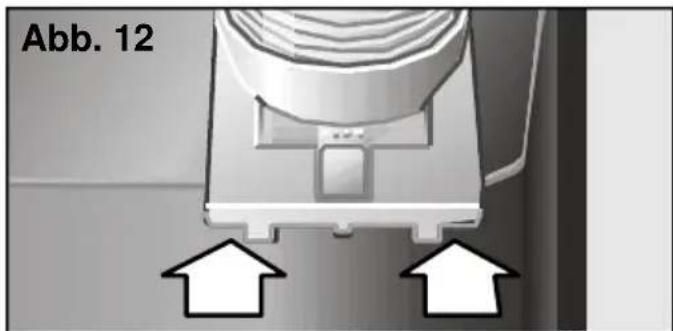

Dann konnen Sie die Kupplungsplatte mit dem Schlauch wieder in die Halterung einschieben, siehe Abb. 12.

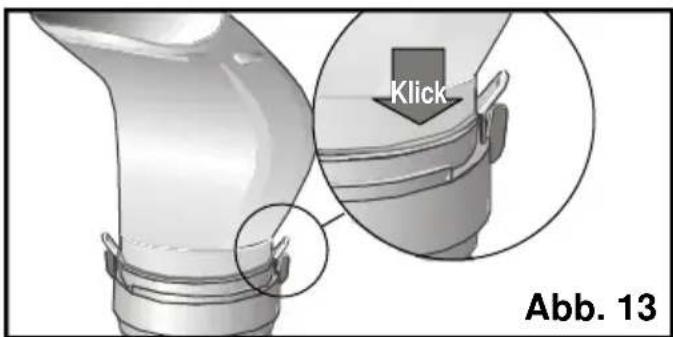

Befestigung der Fensterdüse am Abluftschlauch

Stecken sie die Fensterdüse auf das freiende Ende des Schlauchs und drücken Sie beide Teile gegeneinander, bis sie mit einem hörbaren Klick einrasten. Vergewissern Sie sich, dass die Clips einrasten, damit die Fensterdüse sich nicht vom Schlauch offen kann. Siehe Abb. 13.

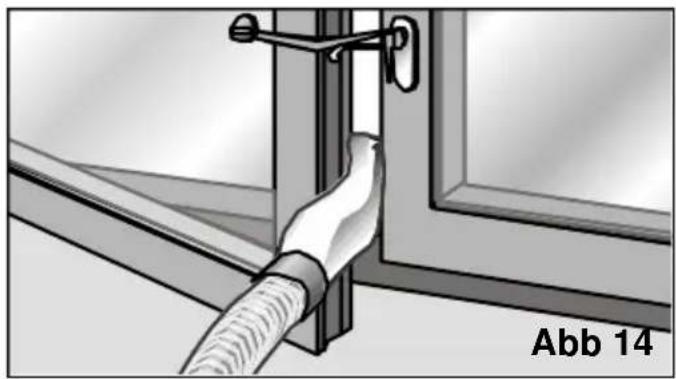

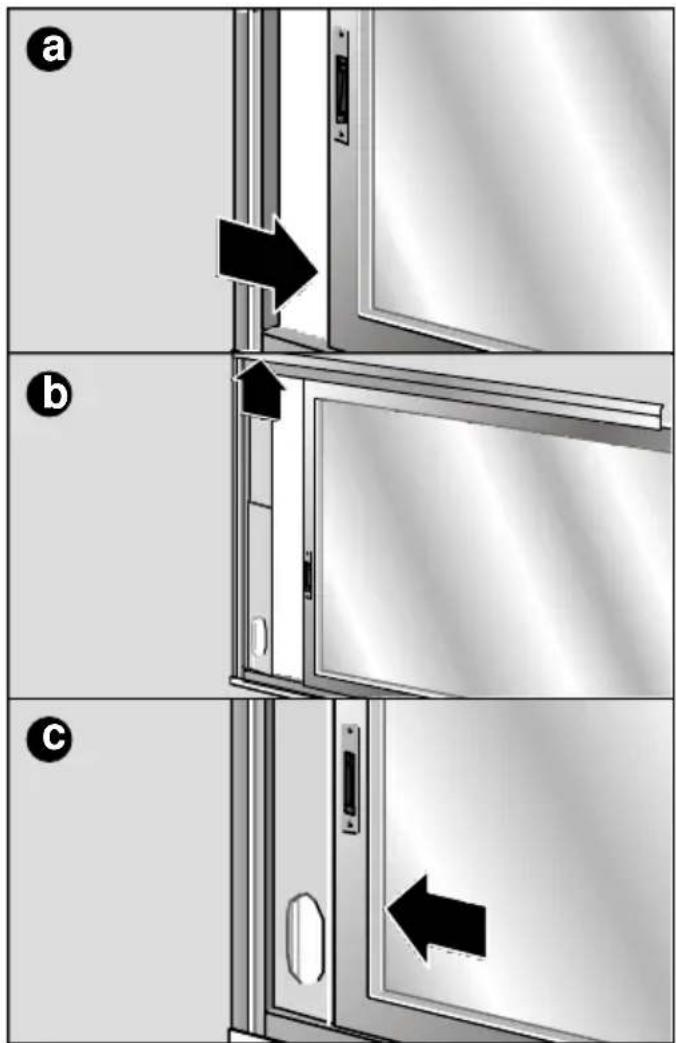

Mobile Installation

Stecken Sie die Fensterduse auf den Abluftschlauch.
- Offnen Sie das Fenster leicht und schieben Sie die Fensterduse zwischen Fensterflugel und -rahmen.

• Schließen Sie das Fenster wieder so welt wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 14. Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abb. 15: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

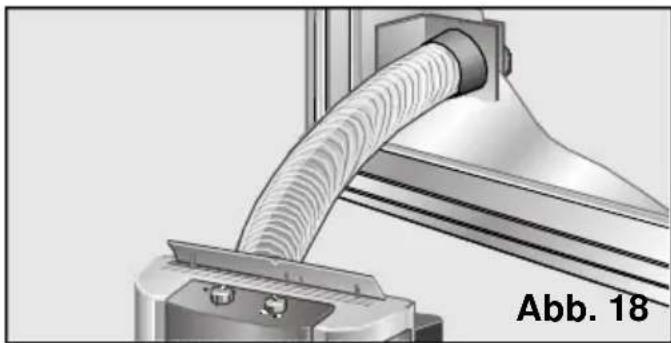

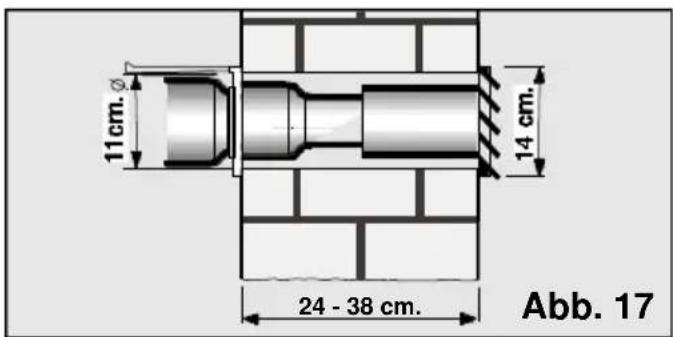

Festinstallation

Für die Festinstallation benötigen Sie das Sonderzubehör "Wand- und Fensterdurchführung". Es ist unter der Bestellnummer PAZ11001 im Fachhandel erhältlich.

Zur Vorbereitung der Installation muss ein entspruchendes Loch gebohr werden, Abb.17

• Im Fall der Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muss in das Fensterglas eine runde Öffnung mit 14 cm Durchmesser geschritten werden, Abb. 18.

Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen.

Bedienung Ihres Gerätes

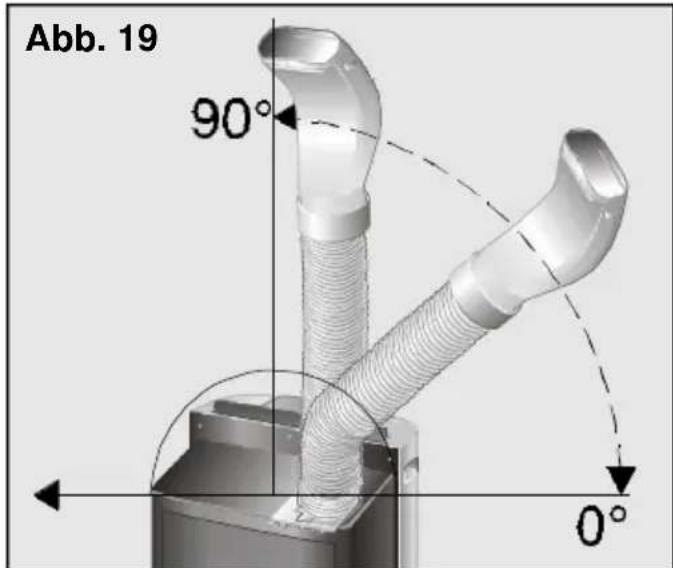

Hinweise zur Verlegung des Abluftschlauches:

Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achen Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann.

Zur Erzielung einer großtmöglichen Kühlleistung und eines kleinstmöglichen Gerauschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abb. 19 dargestellt zu verlagen.

Entfeuchten

In der Funktion Entfeuchten, reduced das Gerät die Luftfeuchtigkeit und reinigt gleichzeitig die Luft.

Schlieben Sie das Gerät an das Stromnetz an.

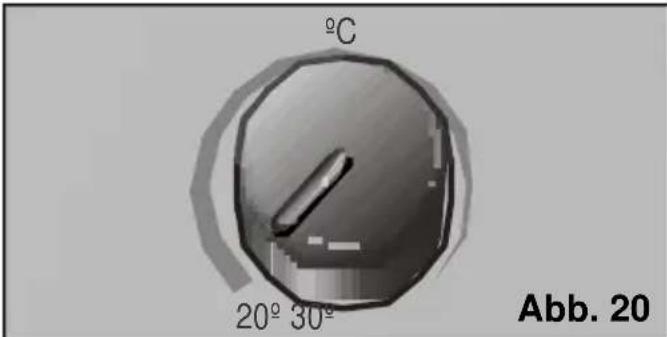

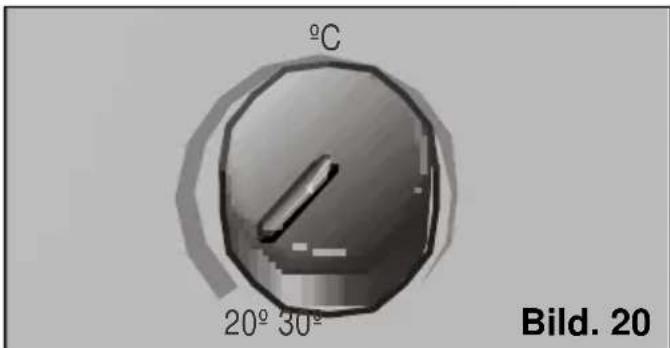

Stellen Sie den Thermostat auf die niedrigste Temperatur ein, Abb. 20.

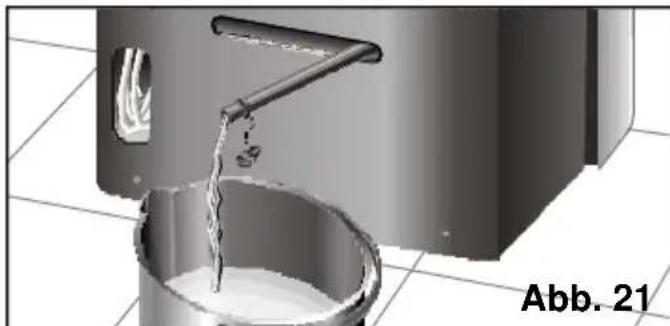

Stellen Sie einen ausreichend groben Behalter unter die Auslassöffnung des Wasserablassschlauches auf der Geräterückseite. Abb. 21.

Ziehen Sie den Wasserablassschlauch aus seiner Halterung und entfernen Sie den Stopfen vom Schlauch, Abb. 21.
Offnen Sie die Luftleitklappe auf der Geräte Oberseite. Beim Modell PAM0330 kann die Luftleitklappe zur effizienteren Luftumwätzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden.

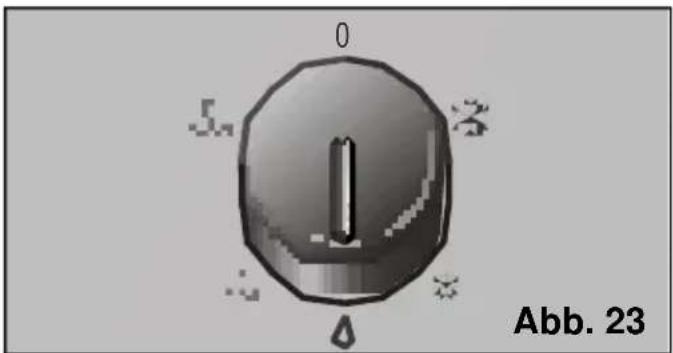

Stellen Sie am Funktionswahlschalter den Entfeuchtungsbetrieb ein, Abb. 23.
Je nach Umgebungsbedingungen konnen der Raumluft im Entfeuchtungsbetrieb bis zu 36 Liter Feuchtigkeit in 24 Stunden entzogen werden. (siehe Abschnitt "Technische Daten").

Achtung!

Die bei der Entfeuchtung anfallende Wassermenge kann je nach Umgebungsbedingungen schwanken (siehe "Technische Daten").

Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützen den Entfeuchtungsprozess. Achtung!

Vergessen Sie nicht, beim Umstellen von Entfeuchtungsbetrieb auf Kühlbetrieb den Stopfen auf den Wasserablassschlauch aufzusetzen, andernfalls tritt Wasser aus.

Beachten Sie, dass die Raumtemperatur im Entfeuchtungsbetrieb mindestens 18^ betragen muss.

Beachten Sie, dass das Gerät beim Entfeuchten in einen externen Behälter nicht automatisch abschaltet, wenn dieser voll ist.

Luftreinigung

In der Funktion Luftreinigung wird die Raumluft umgewälzt und damit gereinigt (Ventilation). Es erfolgt keine Kuhlung oder Entfeuchtung.

Ihr Klimagerät ist seriennmäßig mit einem waschbaren Grobstaubfilter ausgestattet. Je nach Modell ist zusammenlich ein Vlies-Filter eingebaut (siehe hierzu Abschnitt "Beschreibung des Zubehörs").

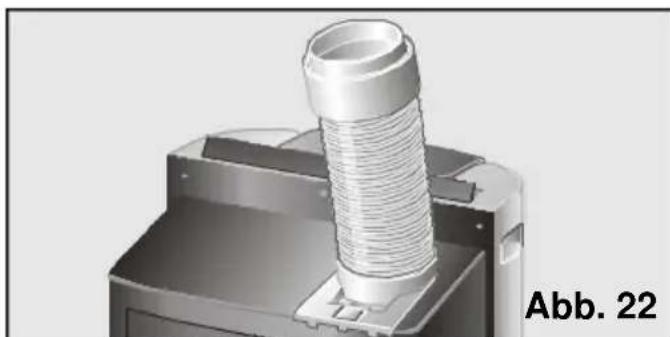

Wir empfehlen, im Luftreinigungsbetrieb, den Abluftschlauch wie in Abb.22 dargestellt anzubRINGen oder abzunehmen.

• Offnen Sie die Luftleitklappe auf der Geräteberseite. Beim Modell PAM0330 kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abb. 25 und 26 dargestellt, aufgesteckt werden.
  Wahlen Sie am Funktionswahlschalter den "maximalen" oder den „leisen Luftreinigungsbetrieb" aus Abb. 24. (In der Funktion "Leise Luftreinigung" ist der Luftdurchsatz des Gerätes geringer).

Wir empfehlen, eventuell vorhandene Zusatzfilter unabhängig von der gewählten Betriebsart (Kuhlung, Entfeuchtung oder Luftreinigung) immer eingesetzt zu halten. Auf diese Weise erzielen Sie eine bessere Luftreinigung.

Hinweis

Aufgrund des konstruktiven Aufbau des Modells PAM0320 wird bei der Betriebsart "Luftreinigen" auch Luft durch den Abluftschauch geleitet. Zur Verringerung der Gerauschbildung empfeihlt es sich, den Abluftschauch abzunehmen.

Heizen (nur Modell PAM0330)

Im Heizbetrieb erwärmt das Gerät die Raumluft und reinigt sie gleichzeitig.

Schlieben Sie das Gerät an das Stromnetz an.
Wir empfehlen, im Heizbetrieb, den Abluftschlauch wie in Abb. 22. dargestellt anzubRINGen oder abzunehmen.

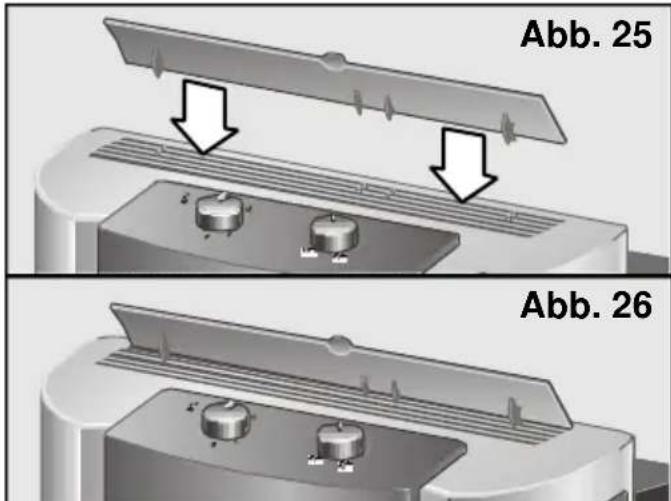

Befestigen Sie für eine bessere Luftumwälzung die Luftleitklappe wie in den Abb. 25 und 26 dargestellt.
Wahlen Sie am Thermostat die gewünschte Temperatur aus.

Reinigung und WartungBedienun

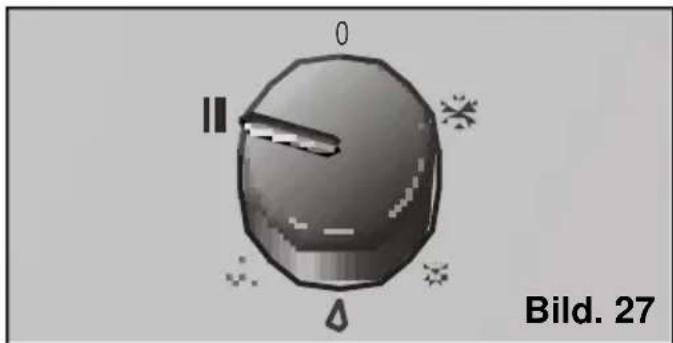

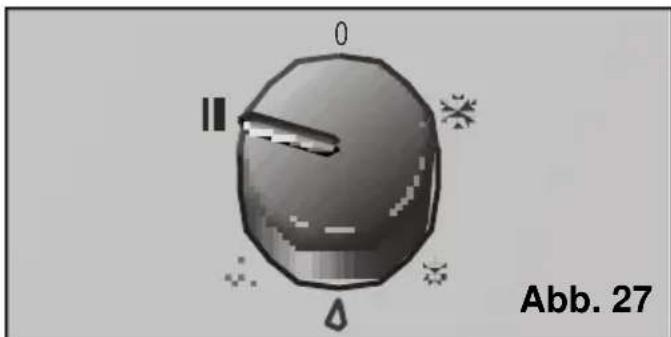

Wahlen Sie am Funktionswahlschalter den Heizbetrieb aus Abb. 27.

Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2-3 °C gesunden ist.

Achtung!

Verdecken Sie die Luftlein- und -auslassenicht!

Geratereinigung

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker.
Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden.
- Verwenden Sie niemals heiBes Wasser (über 40^ ), Bleichmittel, Waschbenzin, Benzin, Säuren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät.
Reinigen Sie das Gerät nicht mit einem Wasserschlauch.

Reinigung und Austausch der Filter

Alle Modelle verfügen über einen waschbaren Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss. Je nach Modell ist zusammen ein Vliesfilter eingebaut. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den Vliesfilter mindestens einzelmal pro Saison auszutauschen. Als Ersatzfilter bieten wir einen 2-fach Spezialfilter mit Aktivkohleschicht an, welchen Sie im Fachhandel oder über unseren Kundendienst beziehen können (siehe Abschnitt "Beschreibung des Zubehörs").

Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sieitte wie folgt vor:

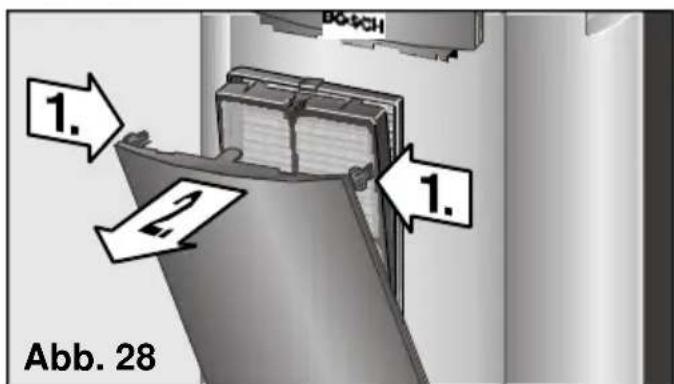

Drücken Sie zum Offnen der Gerätefront gegen die seitlichen Druckpunkte (Abb. 28, 1) und klappen Sie die Gerätefront nach vorne (Abb. 28, 2). Ein Abnehmer ist nicht notig Denn die Front verfügt über einen Anschlag, der verhindert, dass sie ganz herunterklappt.

Reinigung und Wartung

Drücken Sie auf den Clip undziehen Sie den Filterrahmen aus seiner Halterung,Abb.30. Nehmen Sie ggf. den Vlies- bzw.Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb. 29) unter flieBendem Wasser.Lassen Sie ihn vollständig trocknen,bevor Sie ihn wieder ins Gerat einsetzen.

Waschbarer
Grobstaubfilter

Abb. 29

Zum Einbau des Vlies- bzw. Spezialfilters, setzen Sie diesenitte wie in Abb.31 dargestellt in den Filterrahmen ein.Danach setzen Sie den Filterrahmen wieder ins Gerä ein und schlieBen Sie die Gerätefront.

Achtung!

Setzen Sieitte jeweils nur einen Satz Filter (Grobstaubfilter ^+ Vliesfilter oder Grobstaubfilter ^+ 2-fach Spezialfilter) in das Gerat ein, da sich ansonsten die Kuhlleistung verringert und der Energieverbrauch erhöht.

Hinweis

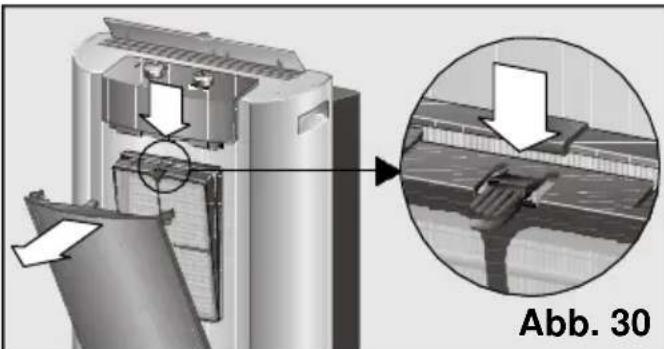

Für eine größere Bequemlichkeit beim Säubern oder Wechseln der Filter können Sie die Gerätefront abnehmer.

Dazu einfach die Tur bis zum ersten Anschlag öffnen (die Tur bleibt in einer leicht gekippten Position offen), dann in der Verlängerung der Front nach obenziehen. Zum Einsetzen der Gerätefront, positionieren Sie die Führungen auf der Innenseite unter in den Führungen am Gerät und drücken Sie die Gerätefront nach unten. Danach konnen Sie die Gerätefront wieder schlieben.

Vlies filter

Abb. 31

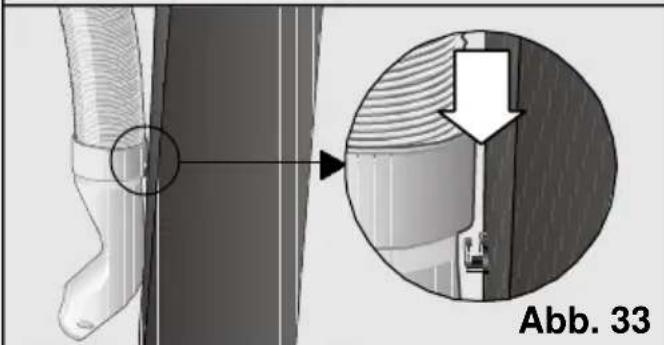

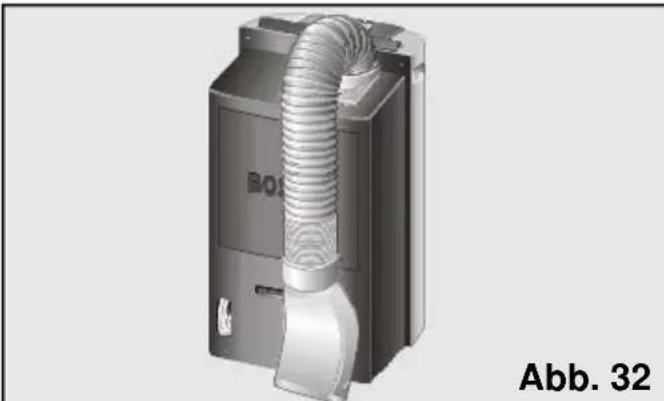

Lagerung des Gerätes am Ende der Saison

Am Ende jeder Saison ist es aus Platzspargrunden ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 32. Den Schlauch dazu auf die Geräterückseite biegen undihn wie in der Abb. 33 zu sehen, einhängen.

Reinigung und Wartung

Vor der Inbetriebnahme zu Saisonbeginn

Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen.

Reinigen Sie bei Bedarf das Gehäuse und die Luftlein- und auslassöffnungen.

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen

Allgemeine Hinweise zum Betrieb Was tun, wenn ...?

... Das Gerät Funktioniert nicht ...

Überprüfen Sie, ob der Netzstecker eingesteckt ist.
Stellen Sie sicher, dass der Funktionswahlschalter nicht auf ● ("Gerät ausgeschaltet") steht.
Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist.
Stellen Sie am Thermostat auf eine niedrigere (Kuhlbetrieb) bzw. hochere (Heizbetrieb) Temperatur ein.

... Das Gerät Funktioniert nicht, und die Kontrollleuche für den Füllstand des Kondenswasserbehalters leuchtet auf ...

Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung").
... Das Gerät kühlt nicht genügend ...
Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt "Möglichkeiten der Warmluftabführung").
Stellen Sie sicher, dass der Abluftschlauch in einem groBen Kurvenradius verlegt und nicht länger als 140 cm ist.
Überprüfen Sie, ob der Stopen auf dem Wasserablassschlauch steckt.
SchlieBen Sie geöffnete Fenster mit Hilfe des Fenstersaugers soweit möglich.

Schlieben Sie Vorhänge, Jalousien oder Rolläden, um die Sonneneinstrahlung zu soggering wie möglich zu halten.

... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ...

Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis.

Allgemeine Hinweise zum Gerauschpegel

... Das Gerät verursacht zu viel Lärm ...

Es konnen zwei Arten von Gerauschen auftreten. Normale Betriebsgeräuschc und unerwuncksche Gerausche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Gerausche beschreiben, damit sie leichter bestimmt werden konnen.

Normale Betriebsgeräusche

Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt.
Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich.
Ein leichtes Pfeifen entsteht, wenn das Kuhlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird.
Ein kurzes Klichen kann durch das Ein-oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein-und Ausschalten der Elektronik.

Leicht zu beseitigende Gerausche

Stellen Sie saber, dass der Abluftschlauch korrekt angeschlossen ist.
Überprüfen Sie, ob Luftein- und -auslasse des Gerätes frei sind.

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen

Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Höhe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräuche entstehen.

Lassen Sie alle anderen Störungen bzw.
Reparaturen durch einen fachkundigen
Techniker beheben bzw. durchführren. Wenden
Sie sich in thisem Fall an einen
Vertragshandler oder an unseren
Kundendienst.

Kundendienst / Technische Daten

Kundendienst

Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnits 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen konnen" das Gerät nicht Funktioniert, verständigen Sieitte den Kundendienst.

Wenn Sie sich an unsere Kundendienststellen wenden, geben Sieitte den Geratotyp (E-Nr.) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerates finden.

Technische Daten

Modell PAM0320 PAM0330
Höchstverbrauch (W) 760 950
Klimatisierung (W) 1700 2000
Energieausbeute klasse B C
Entfeuchtung (1/Tag) (*) 35 40
Heizleistung (W) - 1800
Sicherung (A) 10 10
Betriebstemperaturbereich: - Kühlung (min./max. in °C) 20 - 35 20 - 35 - Entfeuchtung (min./max. in °C)	18 - 35	18 - 35
* Wenn die zu entfeuchtenden Raumluft nicht eine Temperatur von 30 °C und 80% relative Luftfeuchte aufweist, kann die anfallende Wassermenge variieren

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für diesen Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten - nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfrenden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Gerate, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf

diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsourt können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Esist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefeliefert.

Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
2. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfugung.

Table of contents

Luftreningsfunktionen 114

Varmefunktionen 114

Ställ in termostaten på lage für lagsta temperatur, Bild 20.

Luftreningsfunktionen

Välj Funktionen für värme. Bild 27.
