BRUKSANVISNING PAM 0320 BOSCH

Rengoring av apparaten 115

Rengöring av apparaten

Installation av reningsfilter

Ljud som kan anses vara helt normalt

Råd om avhending av emballasjen 119

Räd om avhending av ditt的游戏 anlegg. 119

Rad om energisparing 119

Viktig informasjon

Før anlegget tilkobles 120

Presentasjon av ditt nye anlegg

Beskrivelse av anlegget. 121

Kontrollpanel 122

Beskrivelse av tilbehør 123

Bruksvikar

Bruksvikar 123

Transportvilkar. 124

Bruksanvisning

Klimatisering 124

Muligheter for luftutslipp i friluft 125

Avfukting 127

Luftrensing. 128

Oppvarming. 128

Rengjøring og vedlikehold

Rengjoring av anlegget 129

Rengjoring og bytte av rensefiltre 129

Lagringsvilkar. 130

Frorbrukvedsesongstart 130

Hensyn som vil spare deg for henvendelser til tekniisk service

Generelle hensyn ved bruk 130

Generelle hensyn angäende støynivå. 130

Teknisk service / Garanti / Tekniske data ....131

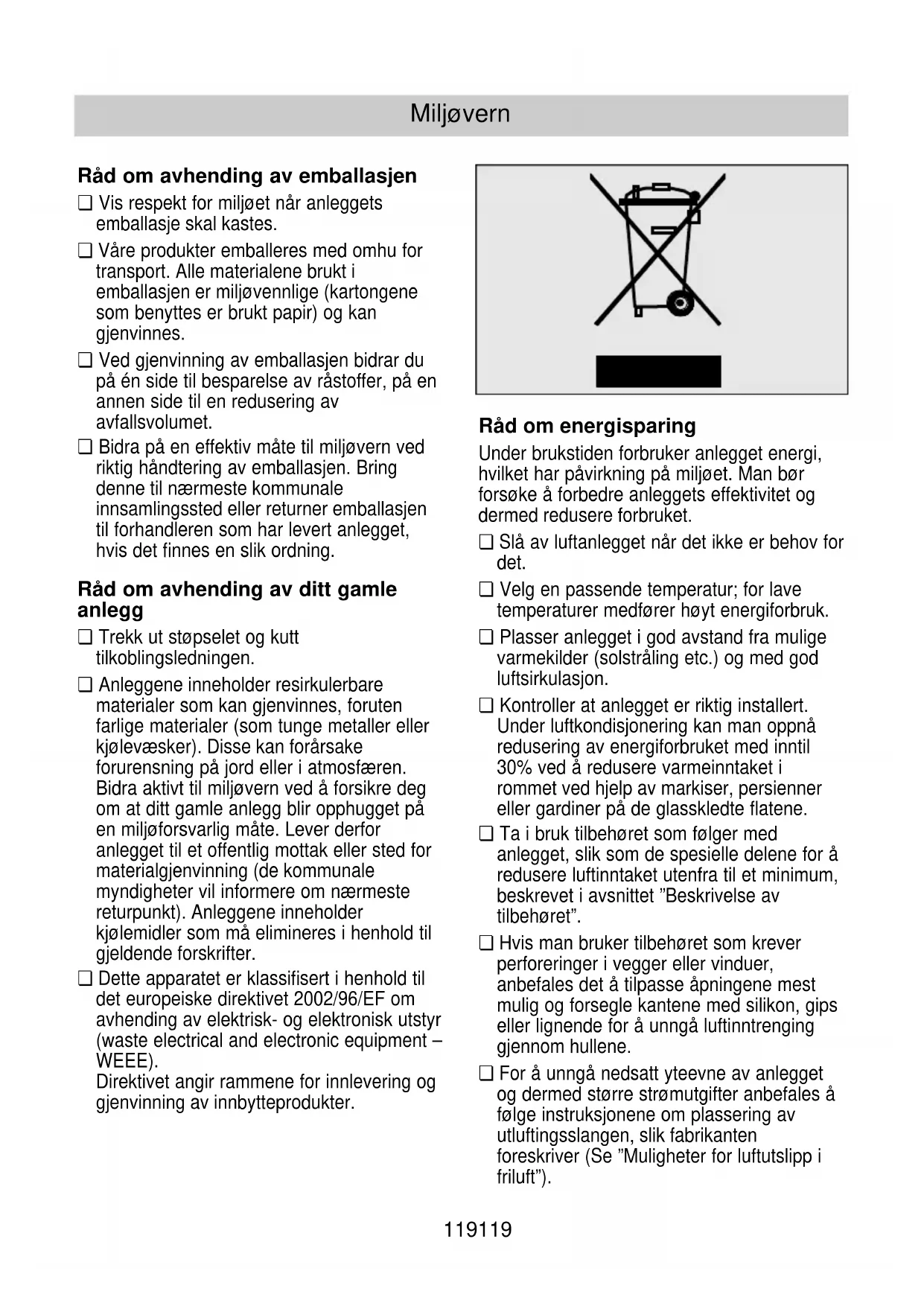

Råd om avhending av emballasjen

Vis respekt for miljøet nær anleggets emballasje skal kastes.
Vareprodukter emballeres med omhu for transport. Alle materialene brukt i emballasjen er miljøvennlige (kartongene som benyttes er brukt papir) og kan gjenvinnes.
Ved gjenvinning av emballasjen bidrar du pa en side til besparelse av rastoffer, pa en annen side til en redusering av avfallsvolumet.
Bidra på en effektiv mæte til miljøvern ved riktig handtering av emballasjen. Bring dette til nærmestreCOMMUNALE innsamlingssted eller returner emballasjentil forhandleren som har levert anlegget, hvis det finnes en sik ordning.

Råd om avhending av ditt gamle anlegg

Trekk ut stopelet og kutt tilkoblingsledningen.
Anleggene ineholder resirkulerbare materialer som kan gjenvinnes, foruten farlige materialer (som tunge metaller erler kjolevæsker). Disse kan forårsake forurensning på jord eller i atmosfæren. Bidra aktiv til miljøvern ved Å forsikre deg om at ditt gamle anlegg blir opphugget på en miljøforsvarlig mæte. Lever derfor anlegget til et offentlig mottak eller sted for materialgjenvinning (de kommunale myndigheter vil informere om nærmestre returpunkt). Anleggene ineholder kjølemidler som på eliminereres i henhold til gjeldende forskritter.
Dette apparatet er klassifisert i henhold til det europeiske direktivet 2002/96/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment - WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Råd om energisparing

Under brukstiden forbruker anlegget energia, hvilket har paviruskning pa miljoet. Man bør forske a forbedre anleggets effektivitet og dermed redusere forbruket.

Slå av luftanlegget nár det ikke er behov for det.
Velg en passende temperatur; for lave temperaturer medforer hoyt energiforbruk.
Plasser anlegget i god avstand fra mulige varmekilder (solstråling etc.) og med god luftsirkulasjon.
Kontroller at anlegget er riktig installment. Under luftkondisjonering kan man oppnå redusering av energiforbruket med inntl 30% ved Å redusere varmeinntaket i rommet ved hjelp av markiser, persienneser eller gardiner på de glasskledte flatene.
Ta i bruk tilbehoret som følger med anlegget, slick som de spesielle delene for a redusere luftinntaket utenfra til et minimum, beskrevet i avsnittet "Beskrivelse av tilbehoret".
Hvis man bruker tilbehoret som krever perforeringer i vegger ell er vinduer, anbefales det a tilpasse apningene mest mulig og forsegle kantene med silikon, gips erll lignende for a unnga luftinntrenging gjennom hullene.
For a unngå nedsatt yteevne av anlegget og dermed større stromutgifter anbefales Å følge instruksjonene om plassering av utluftingsslangen, sik fabrikanten foreskriver (Se "Muligheter for luftutslipp i friluft").

Unngå for liters bøyeradius aller unødvendig lang utluftingsslange.
Ved eliminering av varmluft gjennom skyvevinduer installeres utstyrsdelen som hindrer inntak av varmluft utenfra og bedreryteevnen.
Kontroller at sammenføyningene mellom utluftingsslangen og muffene (kollektor og spreddedyse) er de riktige. Se "Muligheter for luftutslipp i friluft".

Kontroller at spreedysen sitter sikat vinduet kan lukkes mest mulig igjen for a unngå luftinntak utenfra.
□ Undersøk at luftinntak og uttak ikke er tette. Hold dem rene og frie for smuss, støv og fremmedlegemer.
□ Undersök at filtrene i anlegget er rene og riktig innsatt (se "Rengjøring og vedlikehold").
- Om sommeren br man foreta utlufting nar uteluften er mest kjolig (tidlig pa morgenen og pa natten).

Viktig informasjon

Før anlegget tilkobles

Les bruksanvisingen før对不起 gangs bruk. Den inneholder viktig informasjon, ikke bare angæendebruken, men ogsa om sikkerhet og vedlikehold.
□ Oppbevarijke bruksanvisingen. Den kan eventuelt vaere til nytte for en annen bruker.
Sett-ilke i gang et skadet anlegg.
Montering og tikkobling av anlegget bør utfores i overensstemmelse med monteringsinstruktene og ffolge det geldende regelverk. Hvis instruksjonene ikke overholds, kan man risikere Å miste garantien.
Vare anlegg folger gjeldende sikkerhetsforskrifter. Kun autoriserte fagfolk kan foreta reparasjoner. Det er din sikkerhet det gjelder.
□ Undersok at proppen i avløpsrøret sitter godt fast, da den kan ha Iøsnet under transporten, Fig. 1.

Fig. 1

Presentasjon av ditt nye anlegg

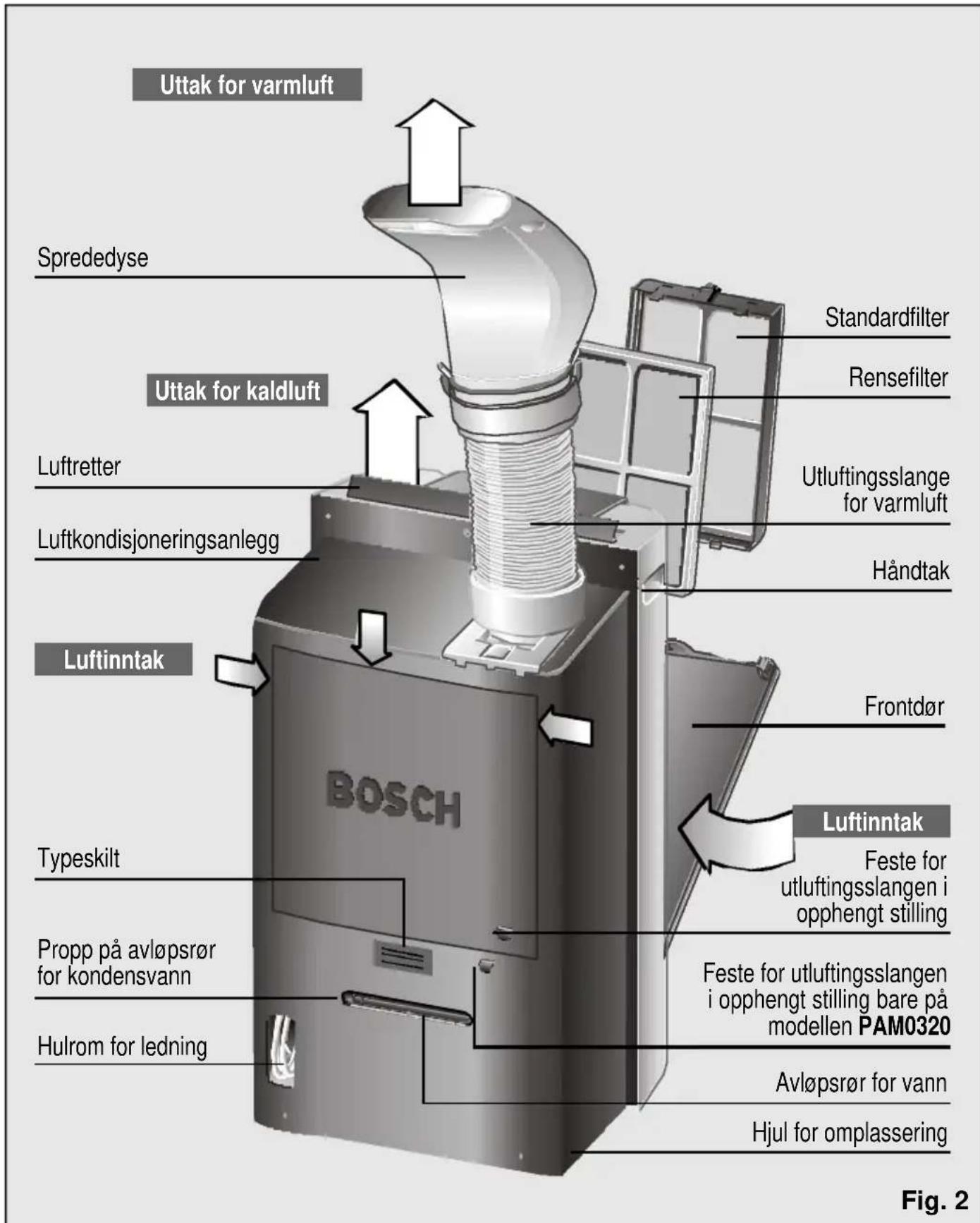

Beskrivelse av anlegget

Presentasjon av ditt nye anlegg

Kontrollpanel

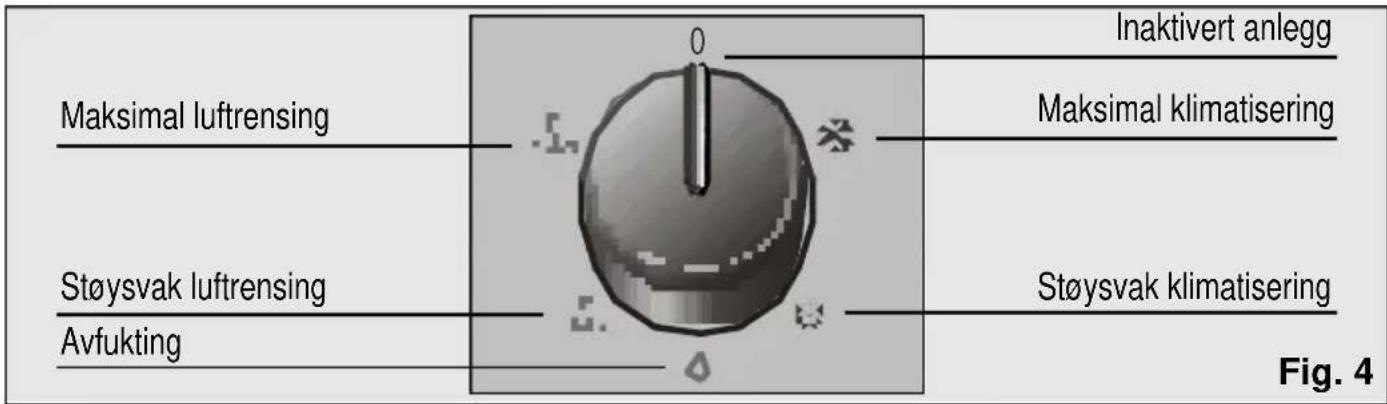

Modellen PAM0320

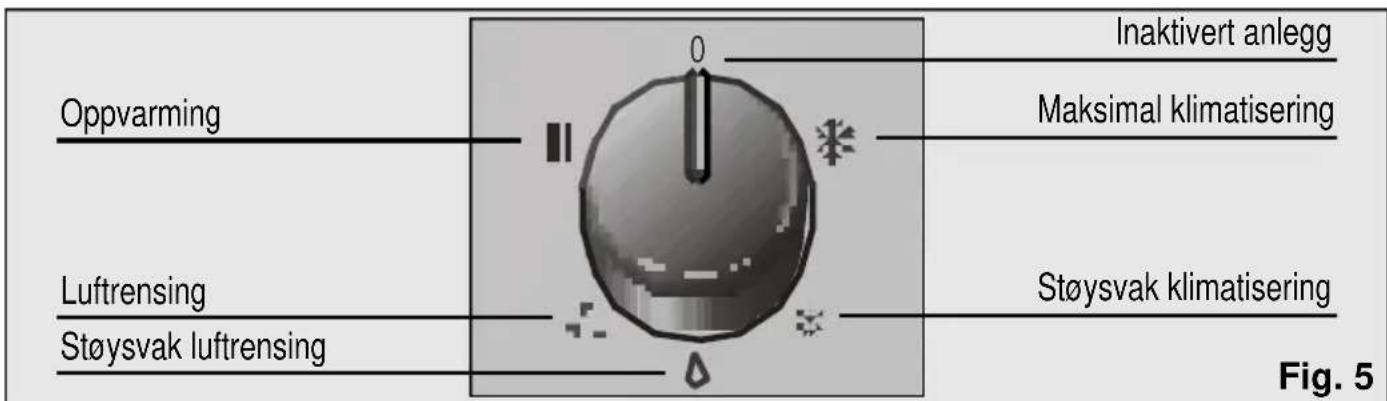

Modellen PAM0330

Beskrivelse av tilbehør

	Sugekopp-feste filter	Standard- Rense-er filter dobbet gje		Aktiv Veggnommforing skyve-filter Art. No: A PAZ10000	Balkongskyve-VindusgjennomforringArt. No: PAZ11001	dørsdelArt. No: 448069
PAM0320	✓	✓		●	●	★
PAM0330	✓	✓	✓	●	●	★
Mål ca.min / maks(lengde x bredde) cm.					Ø vegg14	70x10/205x10

Standard tilbehør: Disse delene leveres med anlegget.
- Tilleggsutstyr: Disse delene kan anskaffes gjennom fabrikantens servicenett eller hos godkjente leverandører.
Tilleggsutstyr: Disse delene kan kun anskaffes gjennom fabrikantens servicenett.

Bruksvikår

Bruksvikar

Hvis anlegget slås av og det settes i gang igjen, vil kompressoren starte etter ca. 3 minutes. Denne tiden er nødvendig for a garantere korrekt drift.

Unngå direkte kontakt med utdreven luft fra utluftingsslangen.

Transportvilkár

Anlegget har hjul for a lette forflyting. Skulle det vare nadvendig, kan det skrastilles for a lette omplassering. I dette tilfelle er det best a vente minst en time for anlegget settes i gang igjen.

Bruksvikår

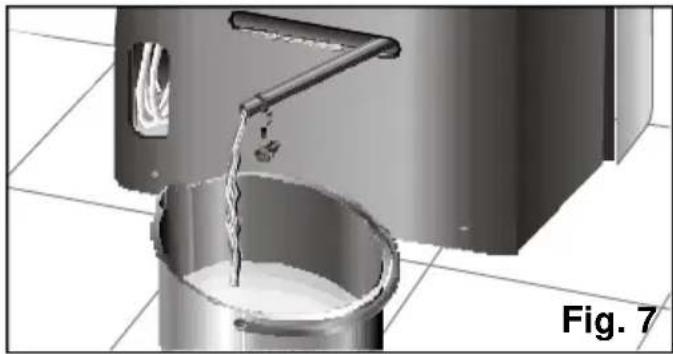

Før anlegget flyttes, ma det oppsamlede kondensvannet i denindre beholderen tappes ut ved a ta vannavlopsroret ut av fordypningen og fjerne proppen, Fig. 7. Glem ikke a sette propp og avlopsrør på plass nár beholderen er tomt.

Bruksanvisning

Klimatisering

Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.

Anlegget kobles til strømnette.
For utluftingsslangen for varmluft ut i friluft. For a unnga overdreven stoy og nedsatt yteevne er det ndvendig a plassere utluftingsslangen som vist pa Fig. 14. Se avsnittet "Muligheter for luftutslipp i friluft".

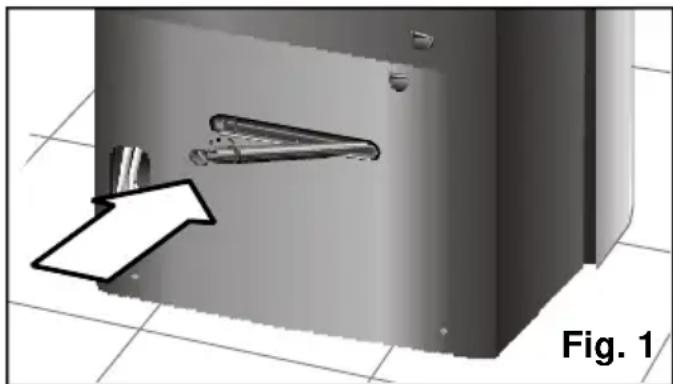

Kontroller at proppen, Fig. 1, er festet på avløpsrøret for Å unngå at vannet kan renne ut og væte underlaget.
Løft opp luftretteren plassert på anleggets øvre del. På modellene PAM0330 er ikke donne luftretteren installer på anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

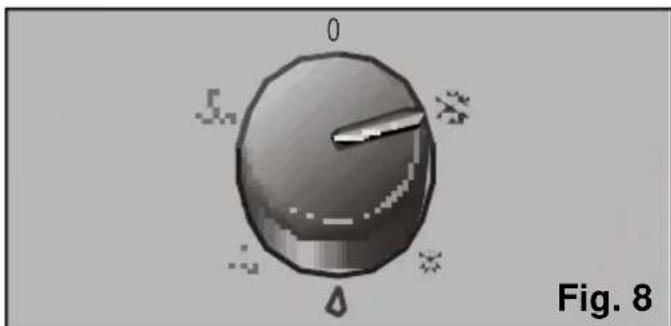

Velg funksjonen maksimal klimatisering 念 eller stoysvak klimatisering 念 , Fig. 8. (Funksjonen for stoysvak klimatisering reduserer luftmengden pa anlegget).

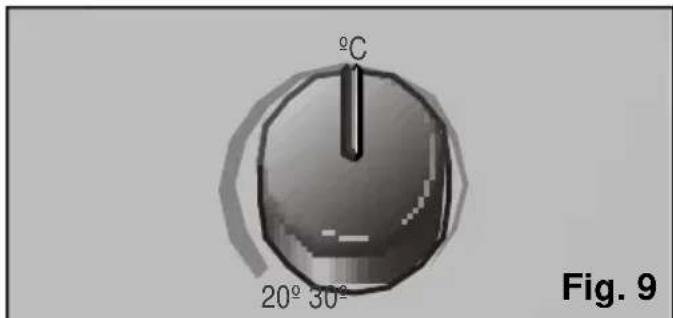

Sett termostaten på onsket temperatur, Fig. 9. Hvis anlegget kobler ut automatisk på grunn av termostaten,鬆 man vente til romtemperaturen stiger 2 - 3^ C for det setter i gang igjen. Anlegget kjøler, renser og avfukter romluften under ett og skaper på dette maten et behagelig inneklima.

Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften.

Under forhold med høy fuktighet vil anlegget akkumulere kondensvann i enindre beholder. Ved et bestemt niva tenner varsellampen, Fig. 3, som indikerer full kondensvannbeholder og behovet for a tomme denen. I dette tilfelle vil kjølingen opphore, og vannet ma tappes som forklart i "Transportvilkar", Fig. 7.

Det anbefales à slà av anlegget mens vannet elimineres.

Bruksanvisning

Bemerk!

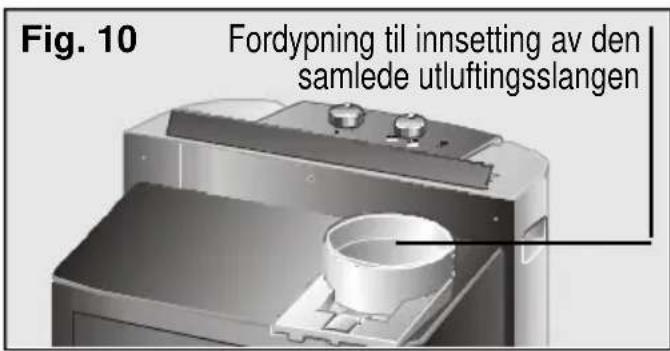

Muligheter for luftutslipp i friluft Montering av utluftingsslangen og tilbehør på anlegget

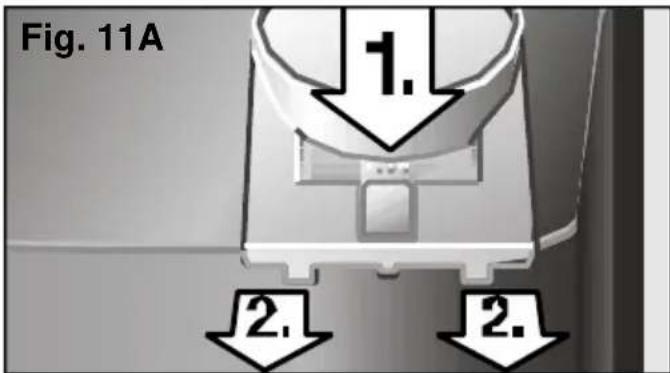

Plasser luftutblåsingsslangen i tikkoblingen med tapping "push" og skru den mot venstre, Fig. 10.

Hvis det er lettere Å utføre, kan man och fjerne tlikoblingen fra anlegget ved Å trykke ned tapped "push" og deretter.fore slangen ut i friluft. Fig. 11A.

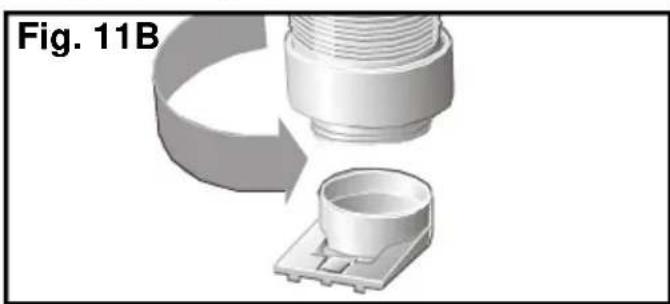

Med utblåsingslangen på utsiden, skrus\ denne til som vist på fig. 11B Kontroller at\ slangen er riktig festet.

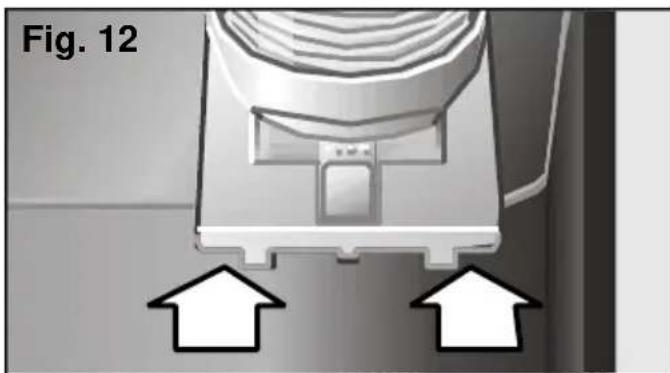

Deretter monteres slangesettet pa anlegget ved a fore det inn pa sin plass, Fig. 12.

Sprededysekobling-luftutblåsingssslange

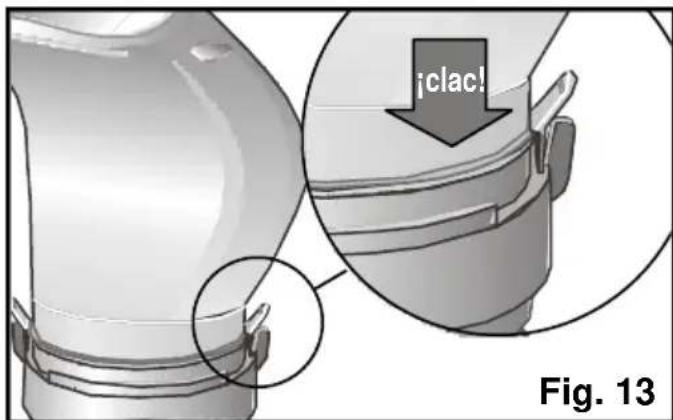

Monter sprededysen på den ledge enden av slangen ved Å trykke delenelett mot hverandre til det hores et "klikk". Pass på at klemmene lukkes sa man unngar at spreDEDysen faller av. Fig 13.

Flyttbar installations

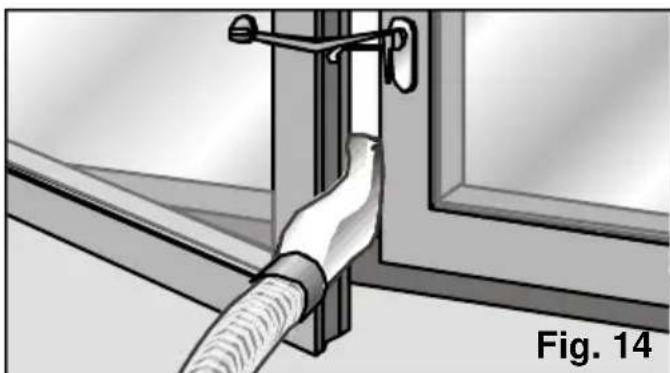

Apne vinduet pa glott og plasser sprededysen mellom det innadslaende vindusbladet og vindusrammen.
Lukk vinduet intil s godt som mulig og gjor det fast med sugekoppfestet, som folger med, Fig. 14.

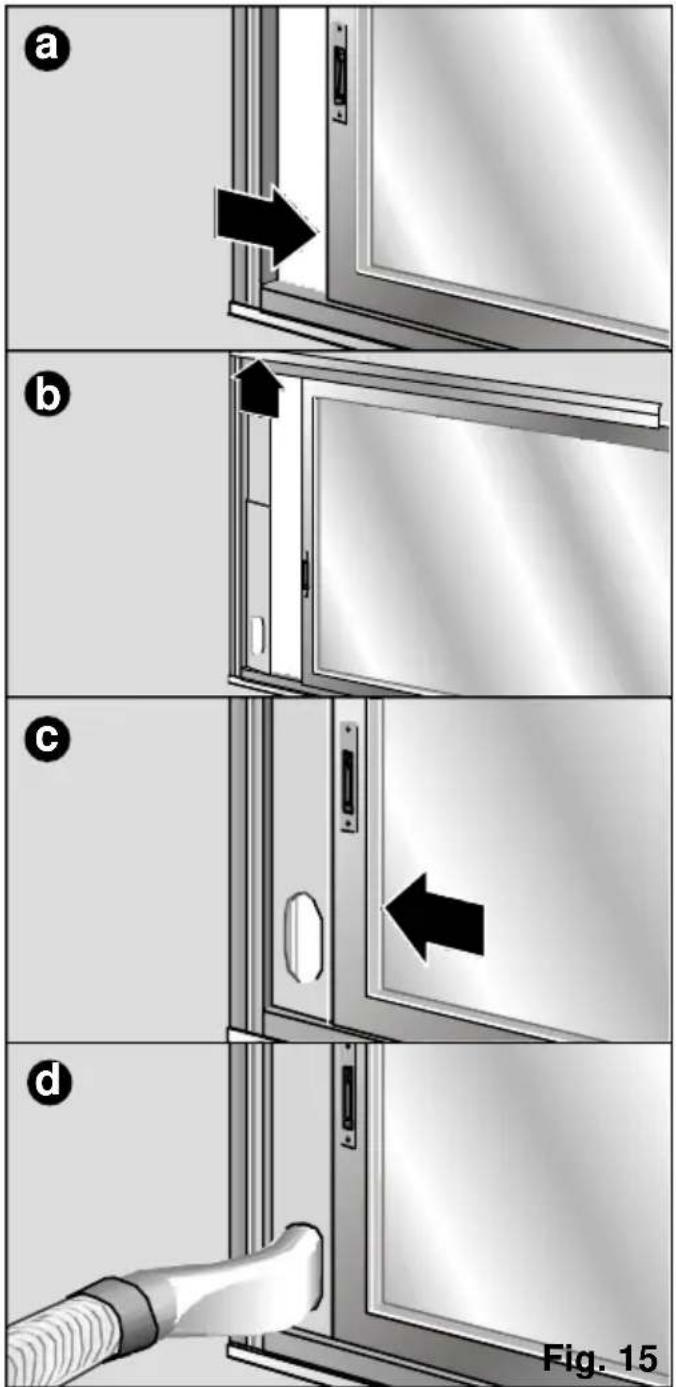

• Man kan ogsa bruke tilbehør for installing i skyvevindu / balkong skyvedør (se "Beskrivelse av tilbehøret"), Fig. 15: a, b, c, d. Utstyrsdelen fungerer bade til horisontale og vertikale vinduer / balkongdører.

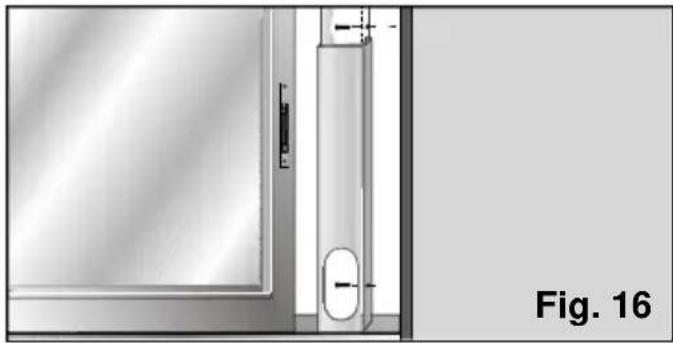

• Til montering på vindu / balkongdør er davon utstyrt med to sidehull. Ved hjelp av to skruer (ikke inkludert i tilbehoret) kanBrukeren feste delen i rammen eller i veggen uten fare for at den skal bevege seg aller falle ned fra holdet, Fig.16.

Fast installations

Dette gjores ved a bruke utstyrsdelen for vegg-gjennomfaring / vindusgjennomfaring. Se "Beskrivelse av tilbehør".

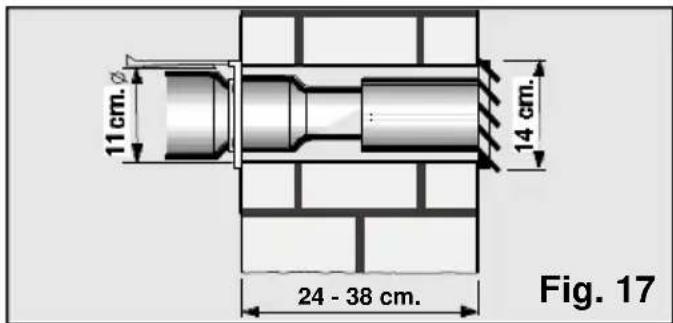

Skal man drive varmluften ut gjennom veggen, ma det lages et hull i donne for innlegging av vegg-gjennomf.orgen, Fig. 17.

Sprededysen fjernes og utluftingsslangen kobles til gjennomf.orginsr.ret.
I de tilfelle den feste installationsjonen skal fores gjennom vindusglass, benyttes bare den gjennomsiktige endedelen av utstyret, og det ma lages et hull i glassruten pa 14 cm i diameter, Fig. 18.

Noter:

Bruk ikke unødvendig lang utluftingsslange for varmluften (maksimal lengde 140 cm).

Bruksanvisning

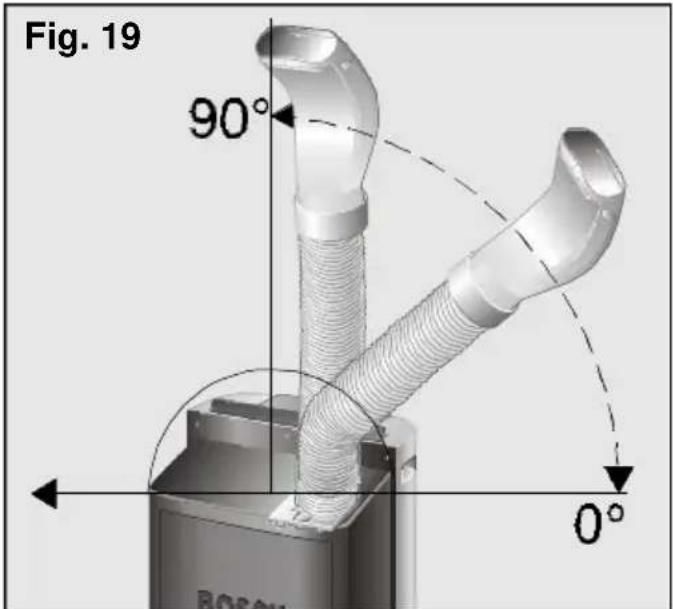

Ved plassering av slangen bør den ikke ha for liters boyeradius. Dette kan hindre fullgod utdriving av varmluften, som igjen kan.fore til nedsatt kjoleeffekt og kapasitet.

For aoppnaksimal kjooleffekt og minimalt styniva anbefales a plassere utluftingsslangen over anleggets totale hovyde, Fig. 19

Avfukting

I stillingen reduserer anlegget romfuktigheten og renser inneklimaet.

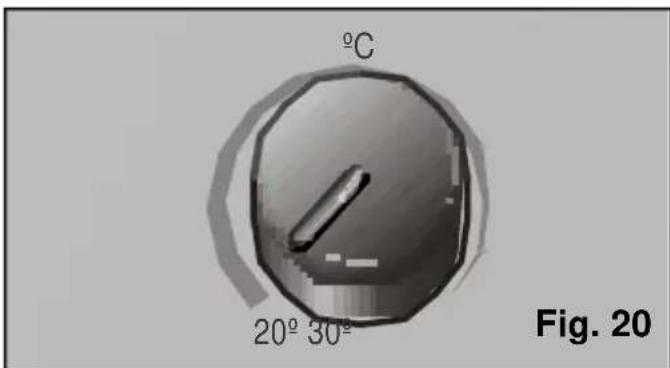

Still inn termostaten pa minimumstemperatur, Fig. 20.

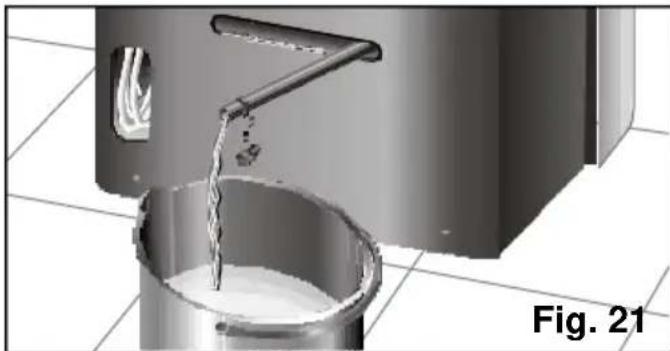

Plasser et oppsmlingskar til kondensvannet under rorutlopet og fjern proppen, Fig. 21.

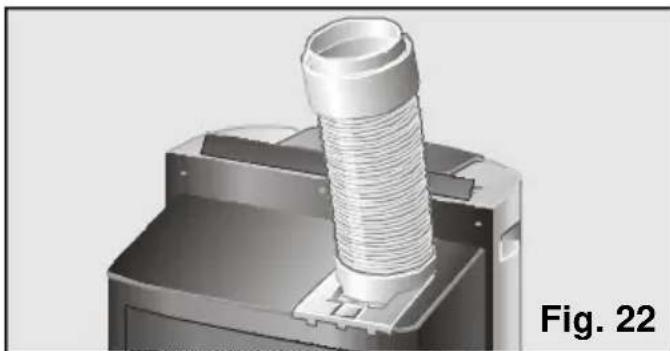

Ta av spreedysen og sett utluftingsslangen i stilling som indikert pa figur 22.
Hvis det ønskes, er det ogsa mulig a demontere utluftingsslangen i sin helhet.

Løft opp luftretteren plassert på anleggets øvre del. På modellene PAM0330 er ikke这其中e luftretteren installer på anlegget. Se figurene 25, 26 i avsnittet "Oppvarming".

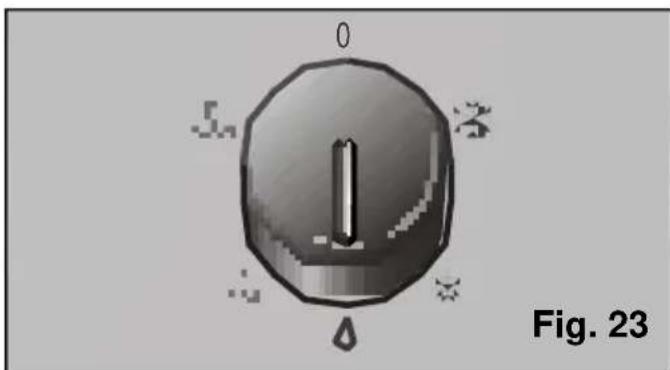

Velg avfuktingsfunksjonen, pafunfsjonsvelgerbryteren, Fig. 23.

Vær alltid oppmerksom på at skal anlegget fungere, mA romtemperaturen vare 18^ cller mer.

Luftrensing

I donne funksjonen resirkuleres inneluften i rommet (ventilasjon) ved a fore den gjennom et rensefilter.

Anlegget er utstyrt med et standardfilter og et rensefilter for a unnga:

-Ulike pollentyper, baktier og stov.

Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.
Loft opp luftretteren plassert på anleggets øvre del. På modellene PAM0330 er ikke donne luftretteren installeriert på anlegget. Se figurene 25 eller 26i avsnittet "Oppvarming".

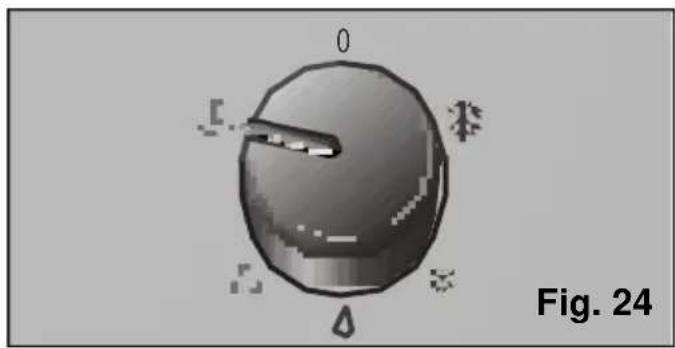

Velg viftehastighet for luftrensing: maksimal ell er stoysvak, Fig. 24.

I de tilfellene og pa de modellene som er utstyrt med tilleggsfiltre, anbefaler vi a beholde disse opsjonelle filtrene pa, uavhengig av den valgte funksjonen (kjoling, avfukting, luftrensing). Pa donne maten vil du oppna en mer effektiv rensevirkning.

Note:

På grunn av den innvendige utformingen av modellene PAM0320 vil viftefunksjonen och eliminere luft ut i friluft. For a redusere inntrykket av stoy anbefales det a fjerne utluftingsslangen.

Oppvarming

(bare pa modellen PAM0330)

I stillingen 串串 varmer anlegget opp romluften til bruker oppnar onsket temperatur, smtidig som det renser inneluften.

Koble anlegget til nettet.
Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon.

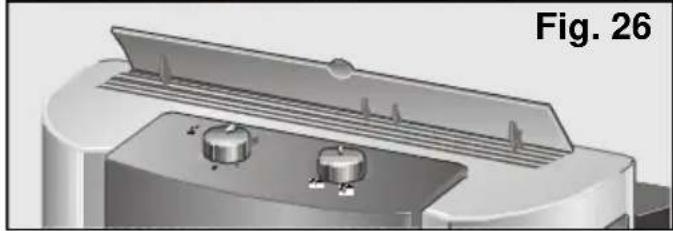

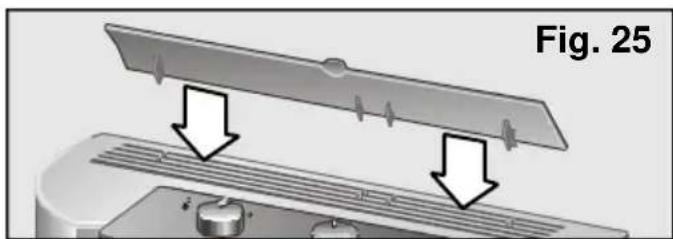

På modellene PAM0330 er/DDne luftretteren installer pa anlegget. Fabrikanten anbefaler at donne installereres pa forhand for a fa en bedre fordeling av luftstrommen. Pamontering av luftretteren vises pa de vedlagte figurene.

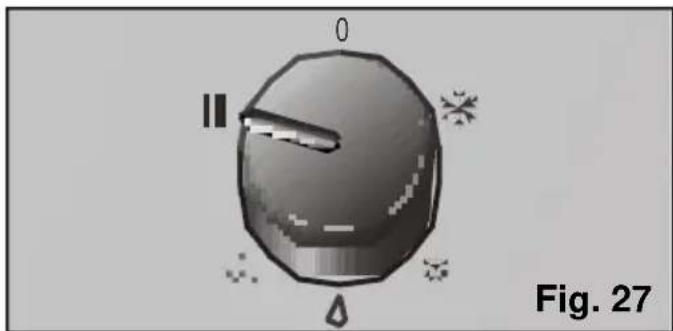

Velg varmefunksjon, Fig. 27.

Sett termostaten på onsket temperatur. Ved oppnàdd temperturniva vil apparatet koble ut automatisk og koble inn igjen.nr temperaturen synker 2 - 3^

Bemerk!

Dekk ikke til luftinntak og attak på anlegget!

Rengjøring av anlegget

Av sikkerhetshensyn anbefaler vi a koble anlegget fra strmnettet for rengjorgen.
Anlegget kan rengjores med en klut ellersvamp, lunkent vann og et mildtrengjoringsmiddel.
Bruk aldri varmt vann (pamer enn 40^ C), hvittemiddel, benzol, bensin, syrer, skrubber, borster ell ertsende rengjoringsmidler, og unnga at vann trenger inn i anlegget.
Vask ikke anlegget med vannslange.

Rengjøring og bytte av rensefiltre

När apparatets frontdör skal apnes (det ergressive nödvendig à ta den av), er det tilstrekkelig á trykke inn sideklemmene på dette, (Fig. 28, 1.) og dra døren forover, (Fig. 28, 2.). Døren er utstyrt med et anslag og kan apnes sö langt uten fare for á falle av.

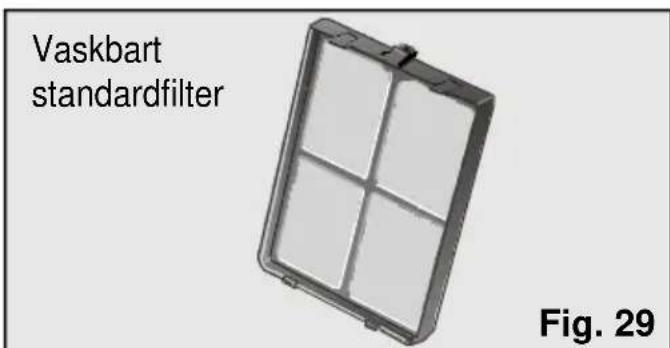

Alle modellene er utstyrt med et standardfilter som ma rengjores etter en tid, Fig. 29. Dette gjores helt enkelt ved a trykkeinn klemmen pa ovre del og ta filteret ut av holdet, Fig. 30.Det er tilstrekkelig a vaske det under rennende vann, torke det og sette det inn plass igjen.

Noen modeller har dessuten i tillegg et rensefilter som ligger inni standardfilteret.

Skal rensefilteret ha virkning, bør det skiftes ut hvert År.

(Dette tilbehoret kan anskaffes gjennom fabrikantens serviceverksteder erher hos godkjente leverandrer). Se avsnittet "Beskrivelse av tilbehoret".

Installering av rensefilteret:

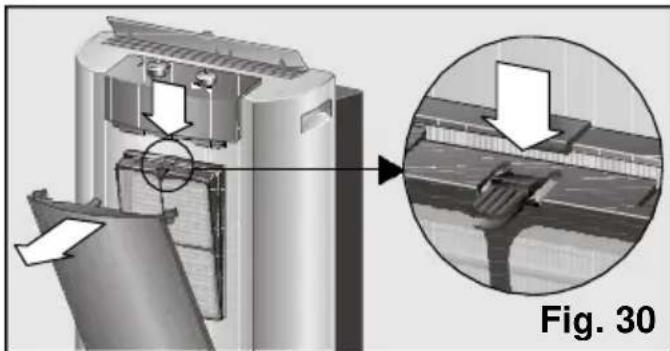

Ta standardfilteret ut av anlegget, Fig. 30.

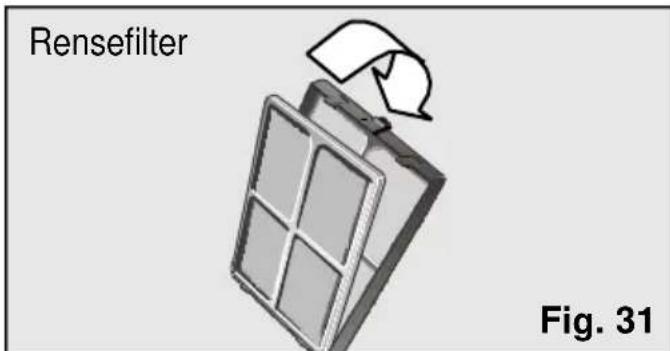

Sett rensefilteret inn i standardfilteret som vist pa Fig. 31.
□ Installer derette settet i anlegget sik at de nedre hengselpinnene passer inn i fordypningene pa anleggets frontdeksel og trykk ned øvre klemme til det hores et "klikk" som tegn pa at settet er riktig innsatt.
Lukk anleggets frontdor.
Sett kun et sett fibre i holderen sa kuldeeffekten opprettholdes.

Note

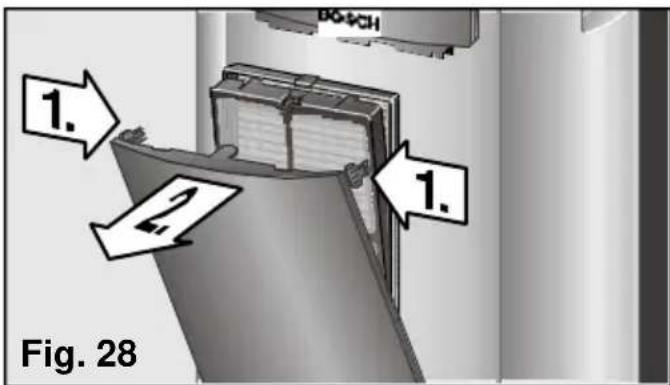

For a lette rengjaring aller filterbyting er det ogsa mulig a hekte av frontdoren.

Det er tilstrekkelig Å apne doren til den hviler mot sikkerhetsanslaget (doren

holder seg Åpen i svak skråstilling, Fig. 28) og dra den ut med kraft. När den skal settes inn igjen, skal dorens nedre hengselpinner passes inn i hullene på anleggets deksel til hengselpinnene støter mot dekselklemmene.

Lagringsvilkár

På slutten av haver sesong og for at anlegget skal oppta minst mulig plass, bør man plassere utluftingsslangen i opphengt stilling.

Dette gjores ved a boye slangen mot baksiden av anlegget og hake spreededsyn pa festet, Fig. 32 og 33.

Før bruk ved sesongstart

Generelle hensyn ved bruk

Hva gjør man hvis ...

... anlegget jakke fungerer ...

Kontroller at stopselet er tilkoblet nettet.
Kontroller at funksjonsvelgeren ikke stär i stillingen for inaktivering
Kontroller at det er strøm i nettet eller at sikringen ikke er utløst.
Regular termostaten ned på en lavere temperatur.

... anlegget ikke fungerer og varsellampen for full kondensvannbeholder lyser ...

Plasser anlegget på en vannrett flate. Hvis varsellampen fortsett lyser, på denindre beholderen tappes for vann. (Se instruksjoner i "Klimatisering").
.. anlegget ikke kjøler tilstrekkelig ...
Kontroller at sammenføyningene pa utluftingsslangen for varmluft er iorden.
Kontroller at utluftingsslangen ikke har for kurvet stilling, og at lengden ikke overskrider 140 cm.

Kontroller at proppen på vannavløpsrøret sitter i røret.
Plasser sugekoppfestet sik at vindusapningen blir sa litersom mulig.
Trekk ned persiennene for a redusere solstråling.

... man oppdager vann på kontrollpanelets gitter eller på plassen for standardfilteret...
Det er ingen grunn til bekymring, dette skyldes anleggets normale drift.

Generelle hensyn angænde støynivå ... anlegget avgir for mye støy ...

Vi skiller mellom to typer stoy; den som skyldes normal drift av anlegget, og stoy som har en enkel lnsning. Nedenfor forklares noen av disse mulige stoyelementene sa man kan kjenne dem bedre igjen.

Helt normal stoy

Hvis man hører en regelmessig tilbakevendende støy av vann, en surklelyd, skyldes dette driften av pumpen som resirkulerer vannet for a bedre effekten pa anlegget.

Hensyn som vil spare deg for henvendelser til tekniisk service

Hvis du hører en svak dur, er dette uunngælig og skyldes driften av kompressoren.
Hvis du hører en svak hvisling, gjelder det lyden av kjølemidlet som strømmer gjennom anleggets tynne slanger, narr kompressoren settes i gang.
Hvis du horer et kort "klikk", gjelder det stoy som oppstar ved til- og frakobling av pumpen, eller stoy som oppstar i regulatoren ved til- og frakobling av elektronikken.

Stoy med enkel Iosning

Kontroller at utluftingsslangen og muffene på sprededysen og kollektoren sitter riktig på anlegget.
□ Undersok at luftinntak og uttak på anlegget er frie for hindringer.
□ Undersök at anlegget ikke står i direkte kontakt med møbler eller andre husholdningsapparater forå unngå at luftutslippet trefferppe disse direkte og øker lydnivæt.

Enhver annen feil eller reparasjon bør utbedres av en faglært tekniker. Forespor i sà tilfelle hos en godkjent leverandør, hos kundeservice aller gjennom fabrikantens servicenett.

Teknisk service / Garanti / Tekniske data

Teknisk service

Hvis apparatet ikke fungerer erter Å ha fulgt instruksjonene for bruk og installering, spesielt det som stär i avsnittet "Hensyn som...", ber vi deg huske at vart tekniske servicenett stär til din disposisjon.

När man underretter om skaden, bør man oppgi apparatets modell (ENR) og fabrikasjonsummer (FD), som kan leses på typeskiltet, Fig. 2.

Garanti

I hvert land gjelder garantibetingelser fastsatt av de ansvarlige representanskap for leverandorene. For nærmere opplysninger om dette br man henvende seg til forhandleren hvor apparatet er kjopt og oppgi modell og fabrikasjonsnummer.

Ved ethvert ingrep som oppstär i garantitiden, er det absolutn ndvendig a forelegge kvittering for kjopet av apparatet.

Tekniske data

Modell PAM0320 PAM0330
Forbruk ved maksimal effekt (W) 760 950
Kjølekapasitet (W) 1700 2000
Energiklassifisering (bokstav) B C
Avfuktingskapasitet (I./24 t.) 30°C-80%HR 35	40
Effekt ved varmefunksjon (W) - 1800
Sikring (A)	10	10
Driftsrekkevidde
- Kjøling (min./maks. °C)	20 – 35	20 – 35
- Avfukting (min./maks. °C)	18 – 35	18 – 35

Tartalom
