BRUKSANVISNING PAM 17000 BOSCH

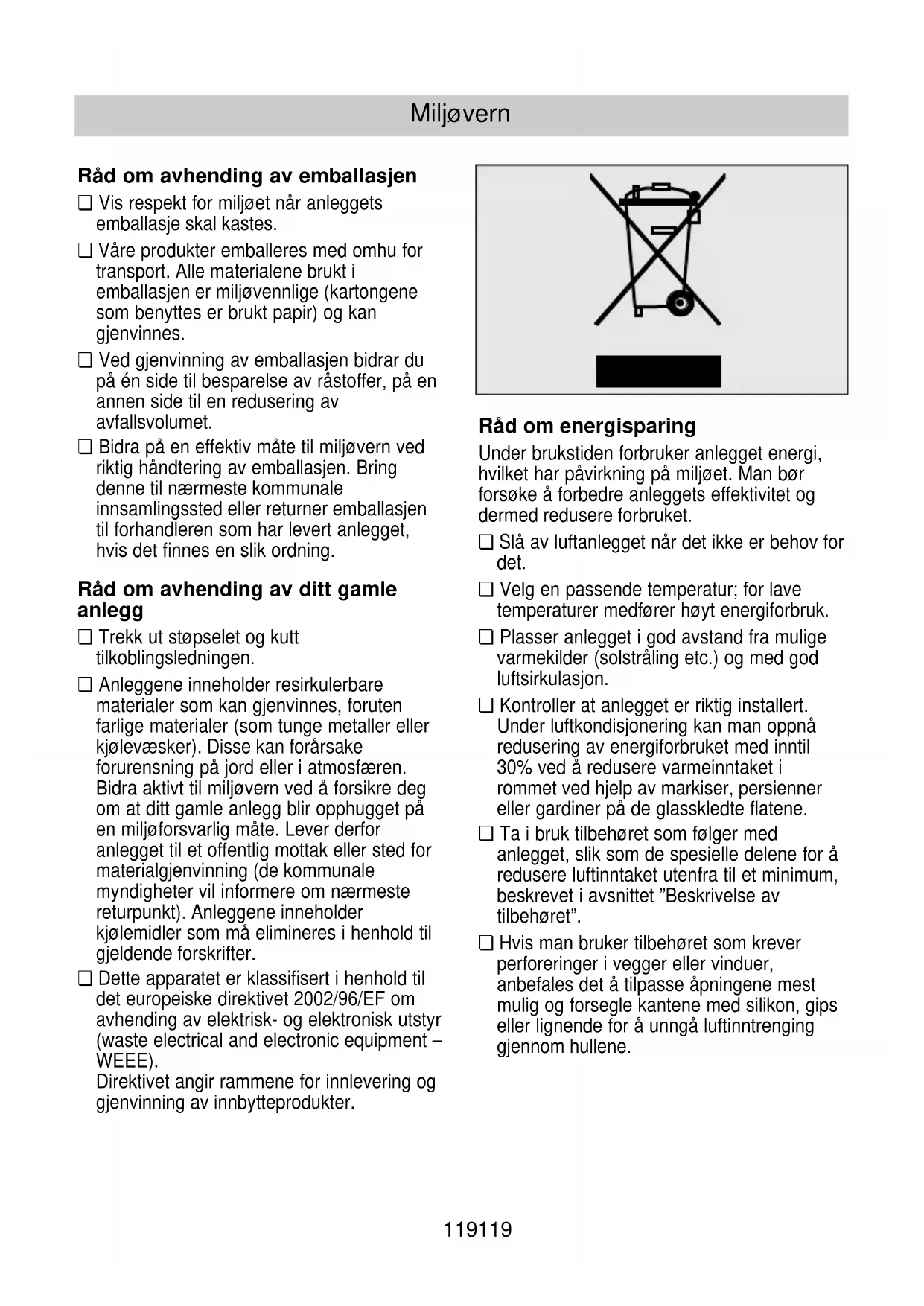

Miljøvern Råd om avhending av emballasjen ❏ Vis respekt for miljøet når anleggets emballasje skal kastes. ❏ Våre produkter emballeres med omhu for transport. Alle materialene brukt i emballasjen er miljøvennlige (kartongene som benyttes er brukt papir) og kan gjenvinnes. ❏ Ved gjenvinning av emballasjen bidrar du på én side til besparelse av råstoffer, på en annen side til en redusering av avfallsvolumet. ❏ Bidra på en effektiv måte til miljøvern ved riktig håndtering av emballasjen. Bring denne til nærmeste kommunale innsamlingssted eller returner emballasjen til forhandleren som har levert anlegget, hvis det finnes en slik ordning. Råd om avhending av ditt gamle anlegg ❏ Trekk ut støpselet og kutt tilkoblingsledningen. ❏ Anleggene inneholder resirkulerbare materialer som kan gjenvinnes, foruten farlige materialer (som tunge metaller eller kjølevæsker). Disse kan forårsake forurensning på jord eller i atmosfæren. Bidra aktivt til miljøvern ved å forsikre deg om at ditt gamle anlegg blir opphugget på en miljøforsvarlig måte. Lever derfor anlegget til et offentlig mottak eller sted for materialgjenvinning (de kommunale myndigheter vil informere om nærmeste returpunkt). Anleggene inneholder kjølemidler som må elimineres i henhold til gjeldende forskrifter. ❏ Dette apparatet er klassifisert i henhold til det europeiske direktivet 2002/96/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE). Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter. Råd om energisparing Under brukstiden forbruker anlegget energi, hvilket har påvirkning på miljøet. Man bør forsøke å forbedre anleggets effektivitet og dermed redusere forbruket. ❏ Slå av luftanlegget når det ikke er behov for det. ❏ Velg en passende temperatur; for lave temperaturer medfører høyt energiforbruk. ❏ Plasser anlegget i god avstand fra mulige varmekilder (solstråling etc.) og med god luftsirkulasjon. ❏ Kontroller at anlegget er riktig installert. Under luftkondisjonering kan man oppnå redusering av energiforbruket med inntil 30% ved å redusere varmeinntaket i rommet ved hjelp av markiser, persienner eller gardiner på de glasskledte flatene. ❏ Ta i bruk tilbehøret som følger med anlegget, slik som de spesielle delene for å redusere luftinntaket utenfra til et minimum, beskrevet i avsnittet ”Beskrivelse av tilbehøret”. ❏ Hvis man bruker tilbehøret som krever perforeringer i vegger eller vinduer, anbefales det å tilpasse åpningene mest mulig og forsegle kantene med silikon, gips eller lignende for å unngå luftinntrenging gjennom hullene.Viktig informasjon

Før anlegget tilkobles ❏ Les bruksanvisningen før første gangs bruk. Den inneholder viktig informasjon, ikke bare angående bruken, men også om sikkerhet og vedlikehold. ❏ Oppbevar denne bruksanvisningen. Den kan eventuelt være til nytte for en annen bruker. ❏ Sett ikke i gang et skadet anlegg. ❏ Montering og tilkobling av anlegget bør utføres i overensstemmelse med monteringsinstruksene og følge det gjeldende regelverk. Hvis instruksjonene ikke overholdes, kan man risikere å miste garantien. ❏ Våre anlegg følger gjeldende sikkerhetsforskrifter. Kun autoriserte fagfolk kan foreta reparasjoner. Det er din sikkerhet det gjelder. ❏ For å unngå nedsatt yteevne av anlegget og dermed større strømutgifter anbefales å følge instruksjonene om plassering av utluftingsslangen, slik fabrikanten foreskriver (Se ”Muligheter for luftutslipp i friluft”). ❏ Unngå for liten bøyeradius eller unødvendig lang utluftingsslange. ❏ Ved eliminering av varmluft gjennom skyvevinduer installeres utstyrsdelen som hindrer inntak av varmluft utenfra og bedrer yteevnen. ❏ Kontroller at sammenføyningene mellom utluftingsslangen og muffene (kollektor og sprededyse) er de riktige. Se ”Muligheter for luftutslipp i friluft”. ❏ Kontroller at sprededysen sitter slik at vinduet kan lukkes mest mulig igjen for å unngå luftinntak utenfra. ❏ Undersøk at luftinntak og uttak ikke er tette. Hold dem rene og frie for smuss, støv og fremmedlegemer. ❏ Undersøk at filtrene i anlegget er rene og riktig innsatt (se ”Rengjøring og vedlikehold”). ❏ Om sommeren bør man foreta utlufting når uteluften er mest kjølig (tidlig på morgenen og på natten). ❏ Undersøk at proppen i avløpsrøret sitter godt fast, da den kan ha løsnet under transporten, Fig. 1. Fig. 1121 Presentasjon av ditt nye anlegg Beskrivelse av anlegget Sprededyse Standardfilter Uttak for varmluft Luftinntak Luftinntak Uttak for kaldluft Frontdør Utluftingsslange for varmluft Hulrom for ledning Typeskilt Håndtak Luftkondisjoneringsanlegg Hjul for omplassering Rensefilter Propp på avløpsrør for kondensvann Feste for utluftingsslangen i opphengt stilling Avløpsrør for vann Luftretter Feste for utluftingsslangen i opphengt stilling bare på modellen PAM17000 Fig. 2122 Presentasjon av ditt nye anlegg Kontrollpanel 20º 30º

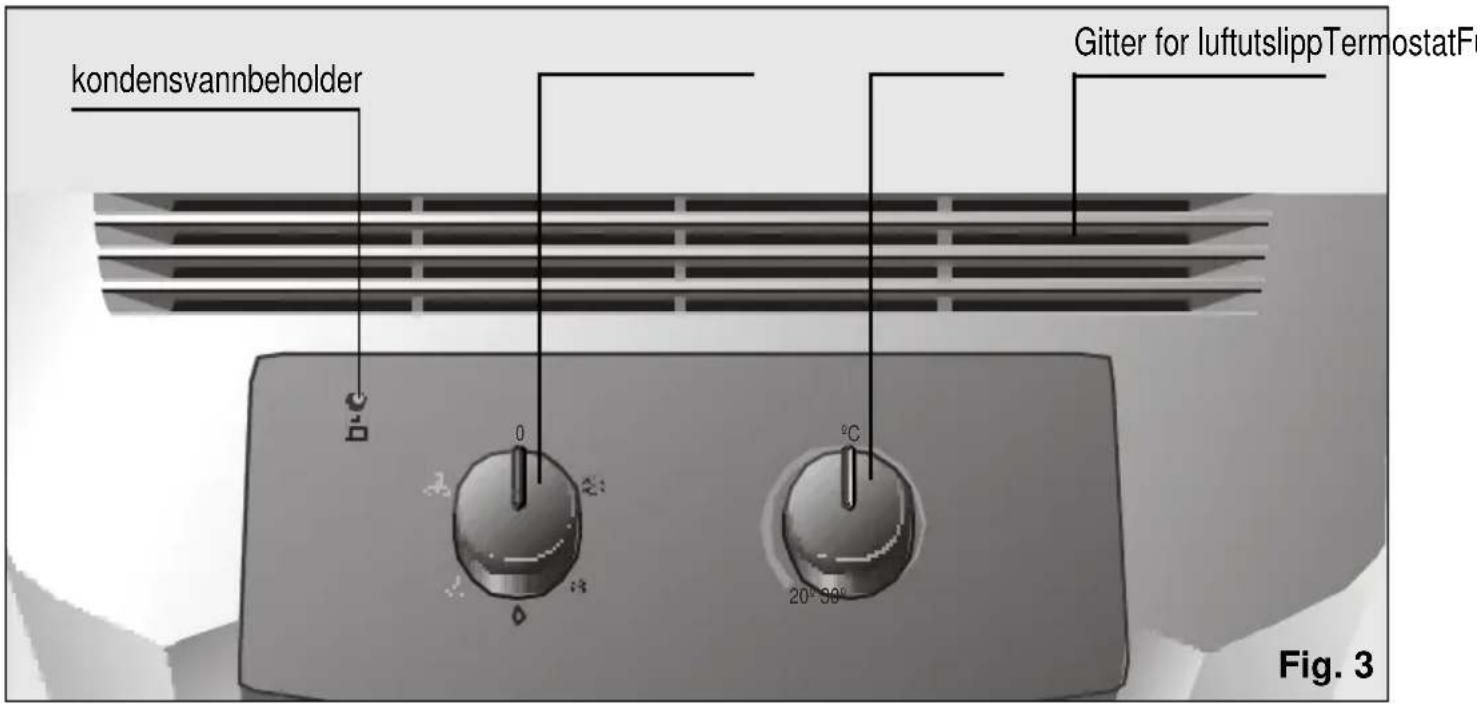

Gitter for luftutslippTermostatFunksjonsvelgerVarsellampe for full kondensvannbeholder

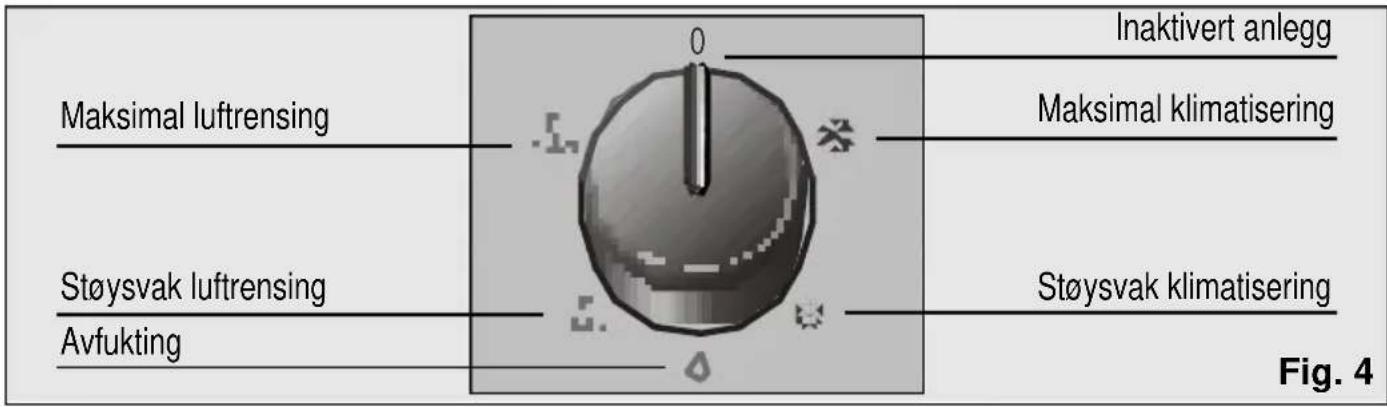

Inaktivert anlegg Maksimal klimatisering Støysvak klimatisering Avfukting Støysvak luftrensing Maksimal luftrensing Fig. 4 Modellen PAM17000 / PAM19000123 Presentasjon av ditt nye anlegg Beskrivelse av tilbehør Standard tilbehør: Disse delene leveres med anlegget.

Tilleggsutstyr: Disse delene kan anskaffes gjennom fabrikantens servicenett eller hos godkjente leverandører.

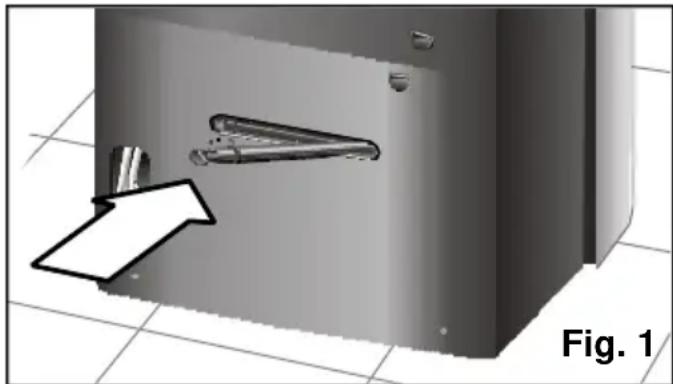

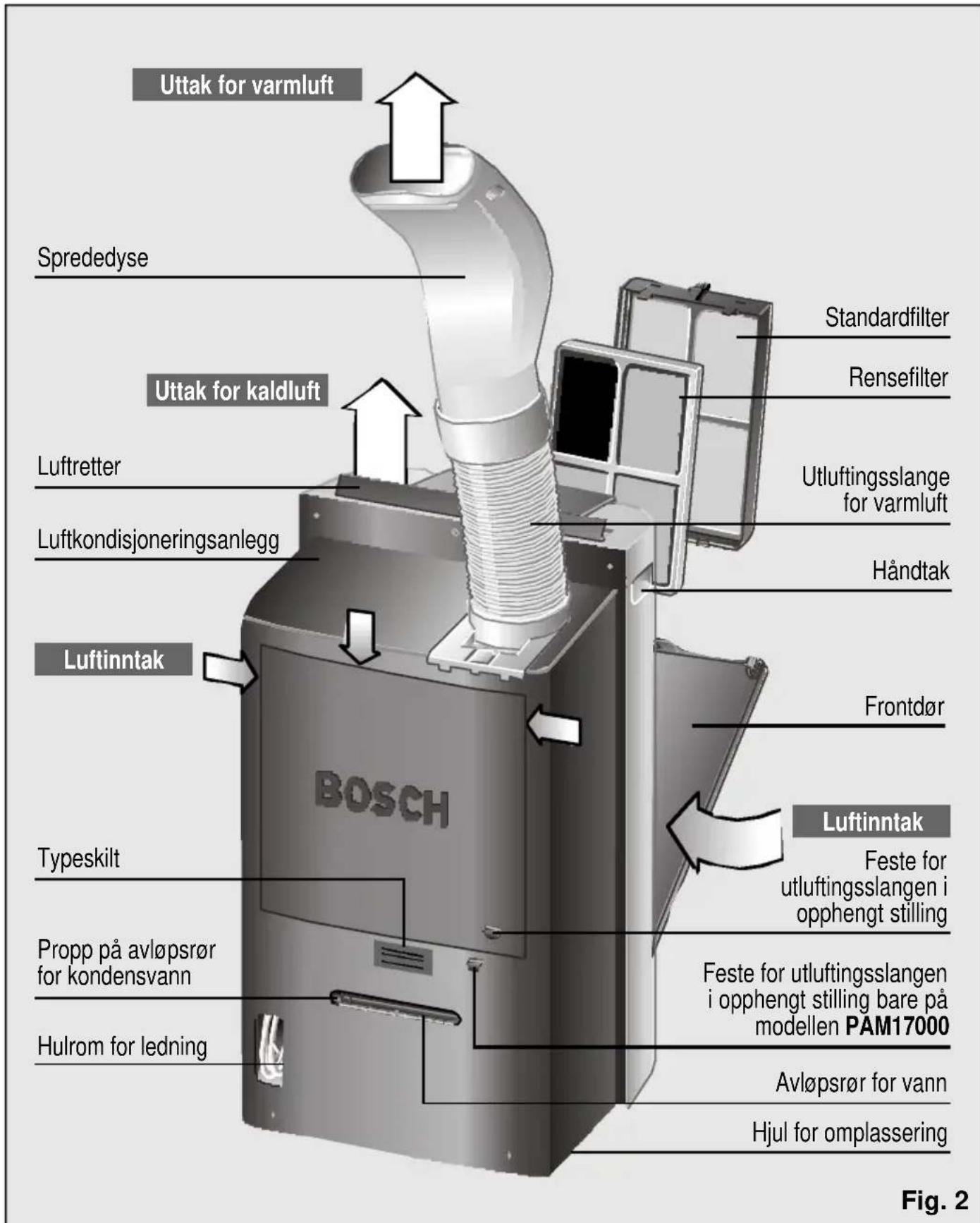

pr. leder og lengden under 25 m. ❏ Tilslutningskabelen til strømnettet har et rom på baksiden av anlegget. Se Fig. 2. ❏ La ikke vann trenge inn og unngå tildekking av luftinntak og uttak på anlegget. ❏ Av sikkerhetsgrunner skal anlegget stå i en avstand på minst 20 cm fra enhver nærliggende flate, Fig. 6. mín. 20 cm. mín. 20 cm. Fig. 6 Bemerk! Hvis det av en eller annen grunn blir nødvendig å bytte ut tilslutningskabelen til strømnettet med en ny, må dette kun utføres av autorisert personell fra fabrikantens serviceverksted. Sugekopp- Standard- Rense- Aktivt Vegg- Balkong feste filter filter dobbet gjennomføring skyve- filter Vindusgjennomføring dørsdel Art. Nr.: Art. Nr.: Art. Nr.: PAZ10000 PAZ11000 475075 PAM17000

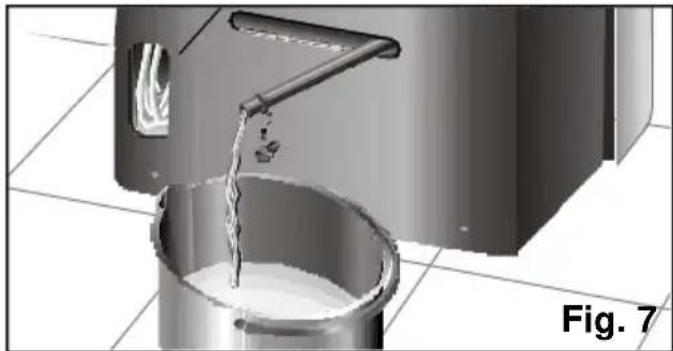

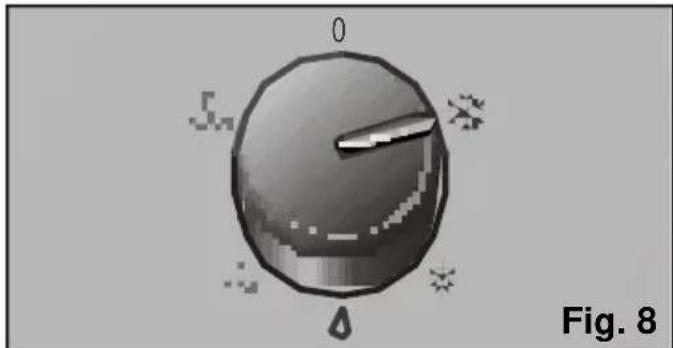

vegg min / maks 10,5 70x10/ (lengde x 205x10 bredde) cm.124 Bruksvilkår Hvis anlegget slås av og det settes i gang igjen, vil kompressoren starte etter ca. 3 minutter. Denne tiden er nødvendig for å garantere korrekt drift. Unngå direkte kontakt med utdreven luft fra utluftingsslangen. Transportvilkår Anlegget har hjul for å lette forflytting. Skulle det være nødvendig, kan det skråstilles for å lette omplassering. I dette tilfelle er det best å vente minst en time før anlegget settes i gang igjen. ❏ Før anlegget flyttes, må det oppsamlede kondensvannet i den indre beholderen tappes ut ved å ta vannavløpsrøret ut av fordypningen og fjerne proppen, Fig. 7. Glem ikke å sette propp og avløpsrør på plass når beholderen er tømt. Bruksanvisning Klimatisering Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften. ❏ Anlegget kobles til strømnettet. ❏ Før utluftingsslangen for varmluft ut i friluft. For å unngå overdreven støy og nedsatt yteevne er det nødvendig å plassere utluftingsslangen som vist på Fig. 14. Se avsnittet ”Muligheter for luftutslipp i friluft”. ❏ Kontroller at proppen, Fig. 1, er festet på avløpsrøret for å unngå at vannet kan renne ut og væte underlaget. ❏ Løft opp luftretteren plassert på anleggets øvre del. På modellene PAM18100 er ikke denne luftretteren installert på anlegget. Se figurene 25, 26 i avsnittet ”Oppvarming”. ❏ Velg funksjonen maksimal klimatisering eller støysvak klimatisering , Fig. 8. (Funksjonen for støysvak klimatisering reduserer luftmengden på anlegget). ❏ Sett termostaten på ønsket temperatur, Fig. 9. Hvis anlegget kobler ut automatisk på grunn av termostaten, må man vente til romtemperaturen stiger 2-3º C før det setter i gang igjen. Anlegget kjøler, renser og avfukter romluften under ett og skaper på denne måten et behagelig inneklima. Fig. 7

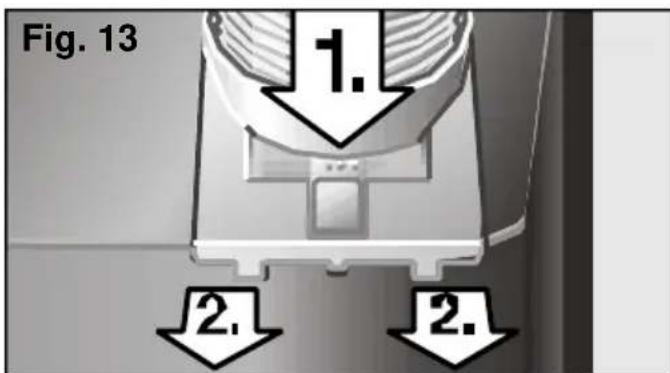

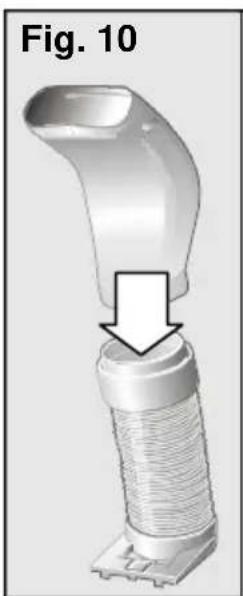

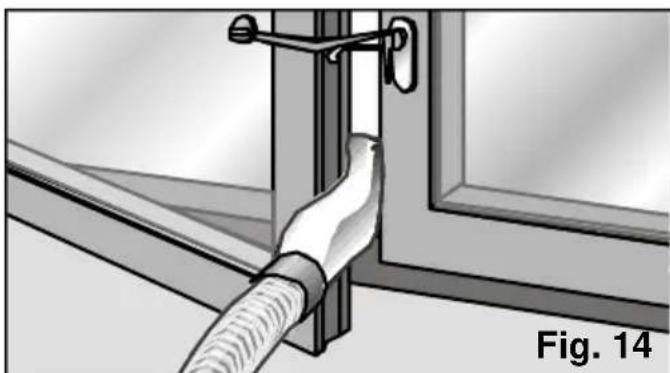

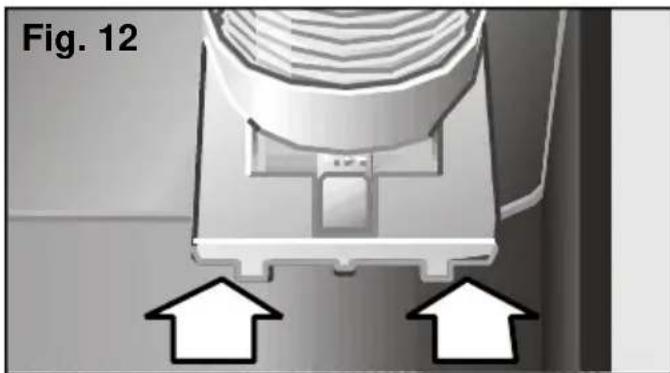

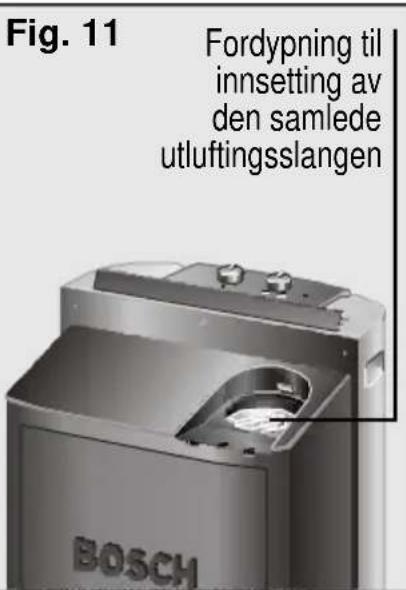

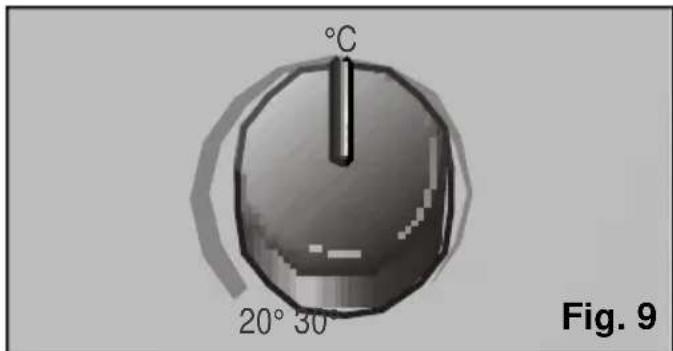

Fig. 9For å få den samlede utluftingsslangen nøyaktig innpasset i fordypningen, er det nødvendig å skyve slangen inn på plass i denne (slik pilene indikerer på Fig. 12). Når slangesettet er montert på anlegget, settes sprededysen på, Fig. 10. Hvis slangesettet skal tas av anlegget, må tappen ”Push” (Fig. 13, 1.) trykkes ned og slangeholdet skyves ut, (Fig. 13, 2.). Flyttbar installasjon ❏ Åpne vinduet på gløtt og plasser sprededysen mellom det innadslående vindusbladet og vindusrammen. ❏ Lukk vinduet inntil så godt som mulig og gjør det fast med sugekoppfestet, som følger med, Fig. 14. Fig. 12 Fig. 13 Fig. 14

Bruksanvisning Under luftkondisjoneringen vil en del av det oppsamlede kondensvannet fordampe automatisk og elimineres ut i friluft gjennom utluftingsslangen for varmluft sammen med med den utdrevne luften. Under forhold med høy fuktighet vil anlegget akkumulere kondensvann i en indre beholder. Ved et bestemt nivå tenner varsellampen, Fig. 3, som indikerer full kondensvannbeholder og behovet for å tømme denne. I dette tilfelle vil kjølingen opphøre, og vannet må tappes som forklart i ”Transportvilkår”, Fig. 7. ❏ Det anbefales å slå av anlegget mens vannet elimineres. Bemerk! Vi minner om at når anlegget er slått av, må man vente ca. 3 minutter før kompressoren starter på nytt. Denne tiden er nødvendig for å garantere korrekt drift av anlegget. Muligheter for luftutslipp i friluft Montering av utluftingsslangen og tilbehør på anlegget Monter den samlede utluftingsslangen i fordypningen som ligger bakerst på toppen av anlegget, Fig. 11. Fordypning til innsetting av den samlede utluftingsslangen Fig. 10 Fig. 11126 Bruksanvisning ❏ Sprededysen fjernes og utluftingsslangen kobles til gjennomføringsrøret. ❏ I de tilfelle den faste installasjonen skal føres gjennom vindusglass, benyttes bare den gjennomsiktige endedelen av utstyret, og det må lages et hull i glassruten på 10,5 cm i diameter, Fig. 18.

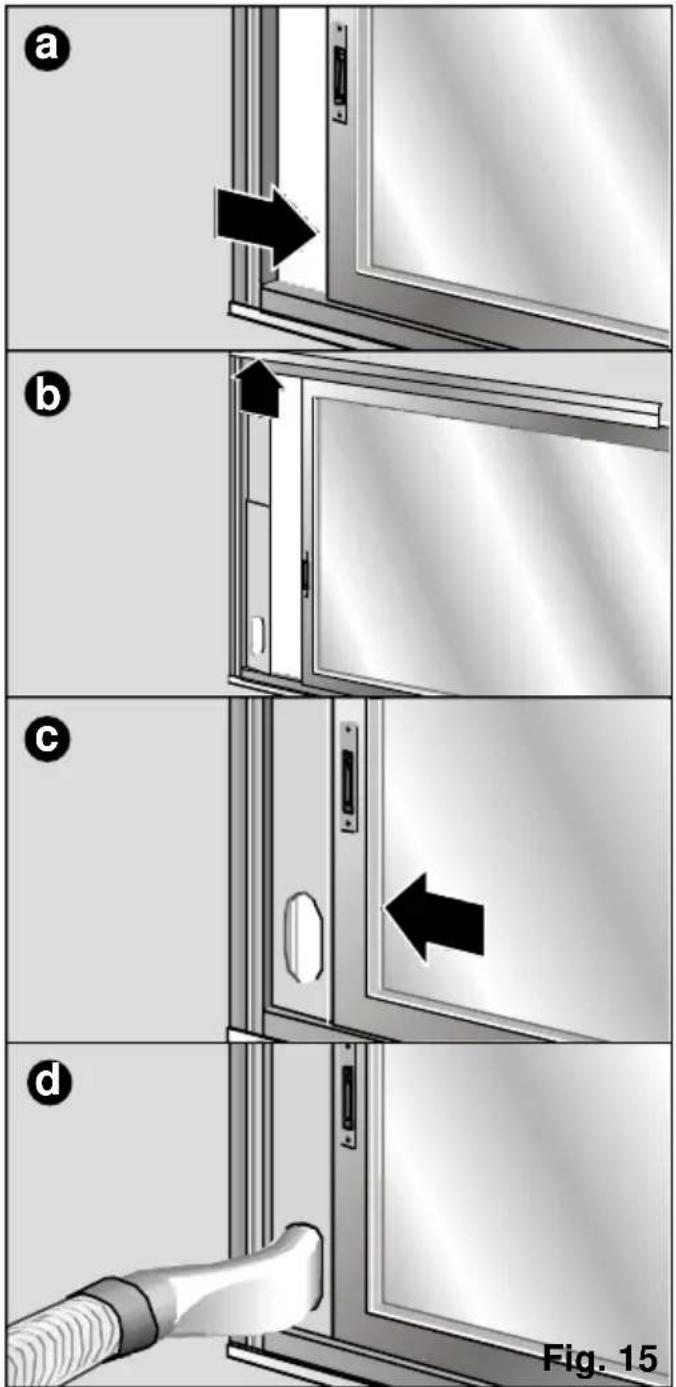

• Man kan også bruke tilbehør for installering i skyvevindu / balkong skyvedør (se ”Beskrivelse av tilbehøret”), Fig. 15: a, b, c, d. Utstyrsdelen fungerer både til horisontale og vertikale vinduer / balkongdører.

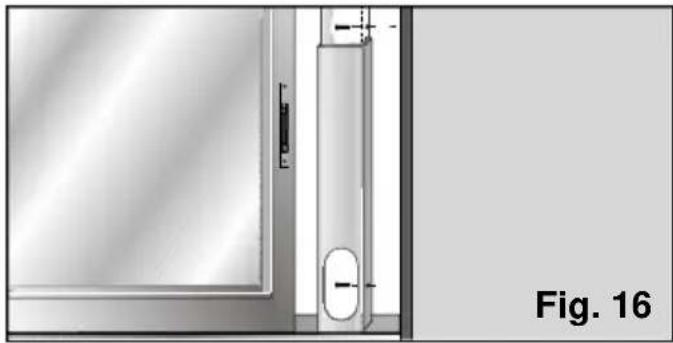

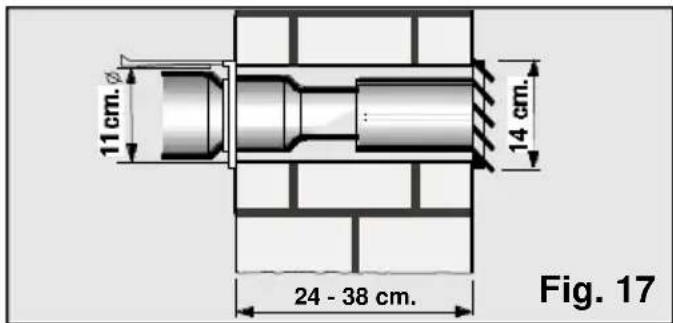

• Til montering på vindu / balkongdør er denne utstyrt med to sidehull. Ved hjelp av to skruer (ikke inkludert i tilbehøret) kan brukeren feste delen i rammen eller i veggen uten fare for at den skal bevege seg eller falle ned fra holdet, Fig.16. Noter: Bruk ikke unødvendig lang utluftingsslange for varmluften (maksimal lengde 140 cm). Fig. 16 Fast installasjon Dette gjøres ved å bruke utstyrsdelen for vegg-gjennomføring / vindusgjennomføring. Se “ Beskrivelse av tilbehør”. ❏ Skal man drive varmluften ut gjennom veggen, må det lages et hull i denne for innlegging av vegg-gjennomføringen, Fig. 17.

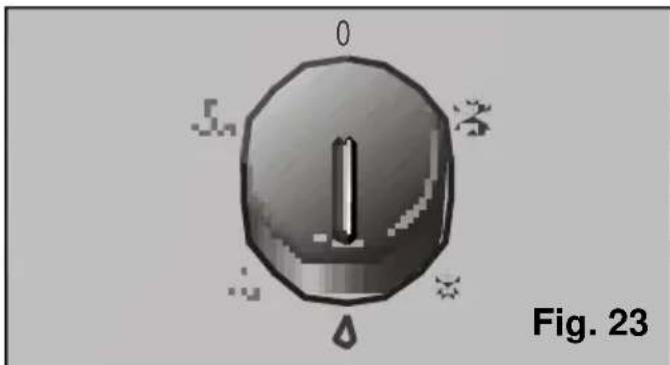

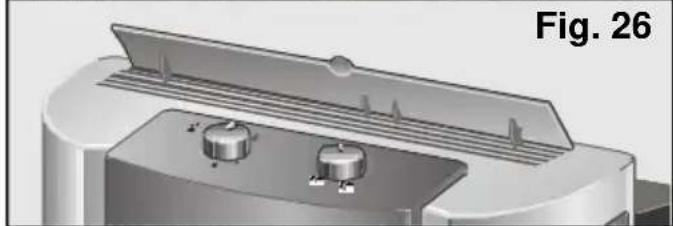

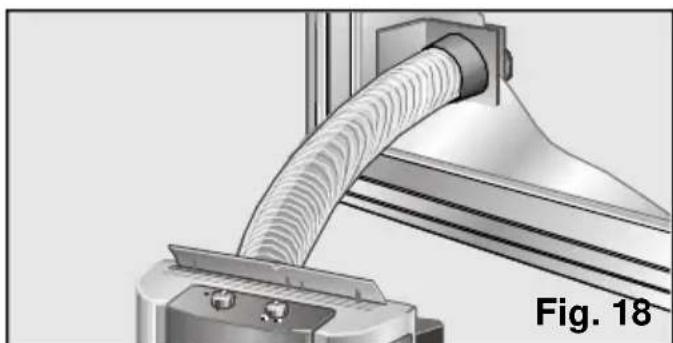

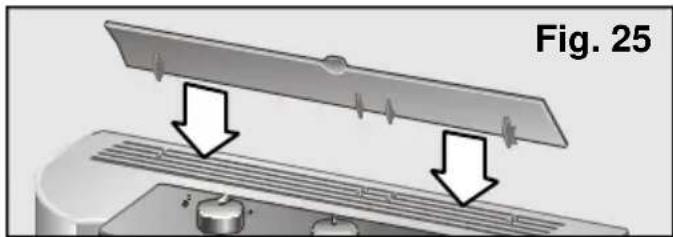

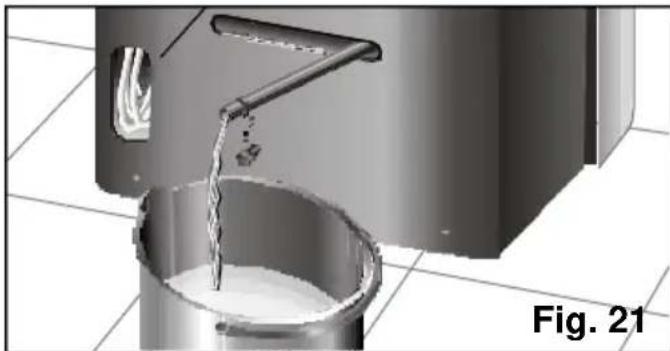

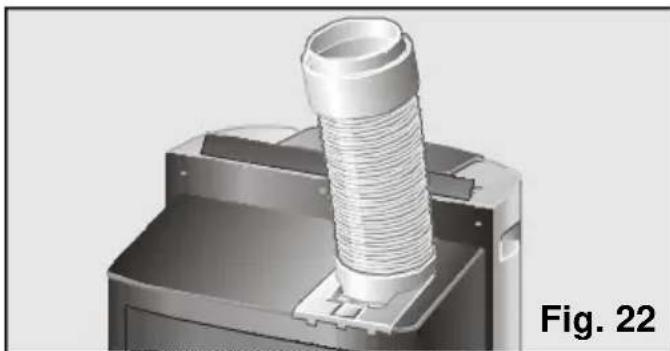

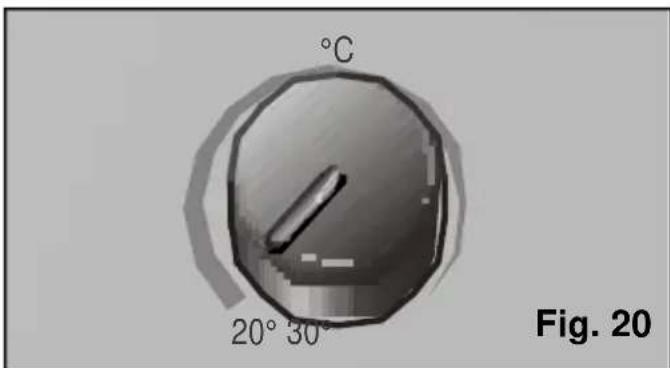

Fig. 17 Fig. 18Avfukting I stillingen reduserer anlegget romfuktigheten og renser inneklimaet. ❏ Still inn termostaten på minimumstemperatur, Fig. 20. ❏ Plasser et oppsamlingskar til kondensvannet under rørutløpet og fjern proppen, Fig. 21. Bemerk! Vannmengden ved avfukting kan bli maksimalt 36 liter pr. 24 timer, avhengig av miljøforholdene. Se avsnittet ”Tekniske data”. ❏ Ta av sprededysen og sett utluftingsslangen i stilling som indikert på figur 22. ❏ Hvis det ønskes, er det også mulig å demontere utluftingsslangen i sin helhet. ❏ Løft opp luftretteren plassert på anleggets øvre del. På modellene PAM18100 er ikke denne luftretteren installert på anlegget. Se figurene 25, 26 i avsnittet ”Oppvarming”. ❏ Velg avfuktingsfunksjonen på funksjonsvelgerbryteren, Fig. 23.

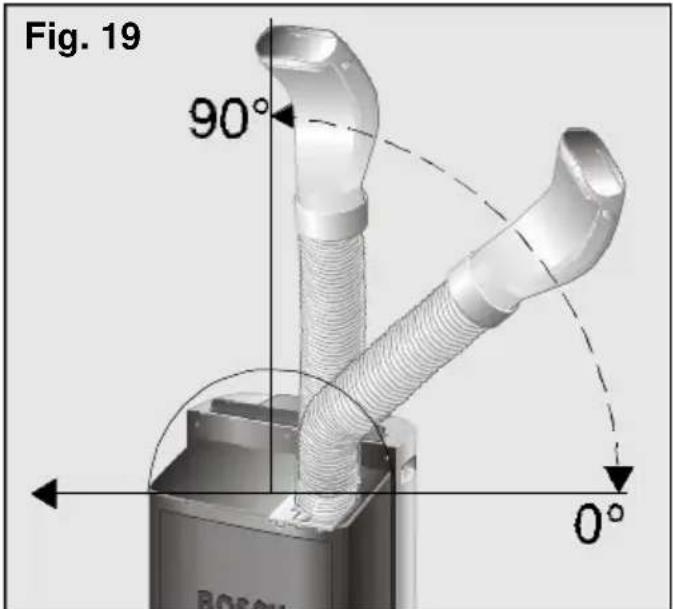

Bruksanvisning Ved plassering av slangen bør den ikke ha for liten bøyeradius. Dette kan hindre fullgod utdriving av varmluften, som igjen kan føre til nedsatt kjøleeffekt og kapasitet. For å oppnå maksimal kjøleeffekt og minimalt støynivå anbefales å plassere utluftingsslangen over anleggets totale høyde, Fig. 19 Fig. 19 20° 30°

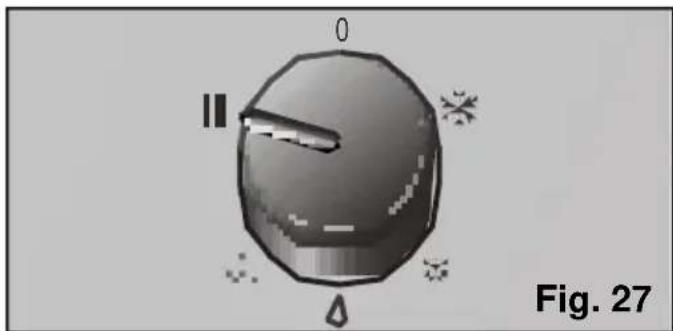

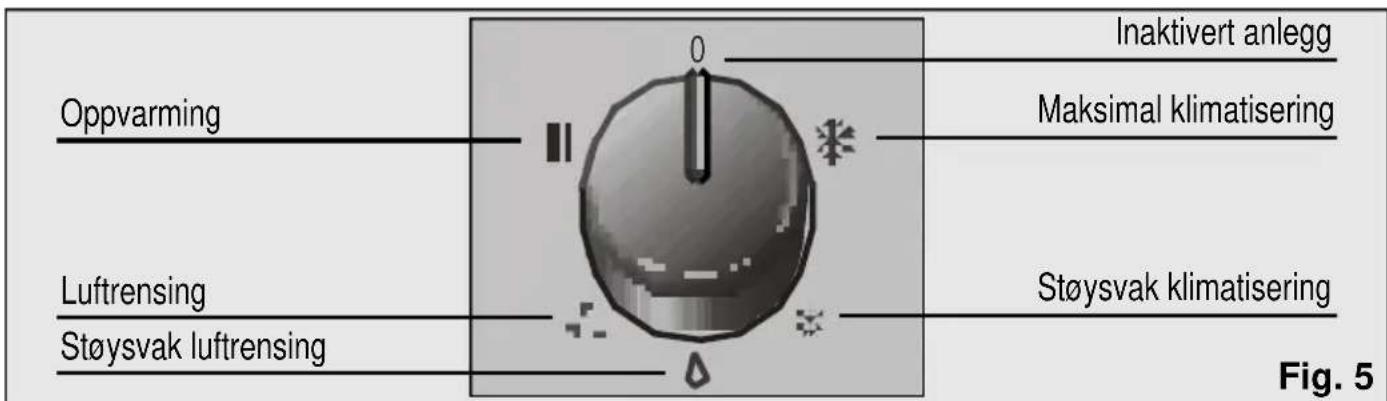

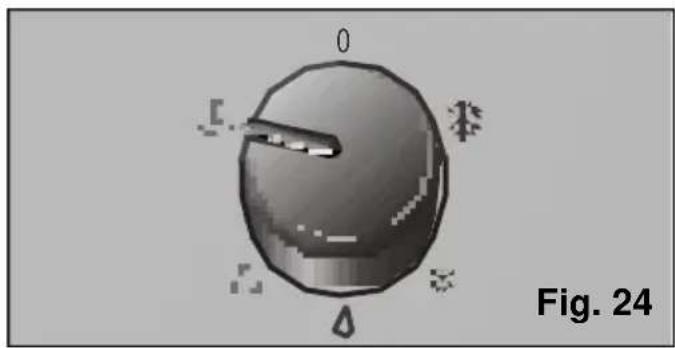

Fig. 20 Fig. 23 Fig. 21 Fig. 22128 Bruksanvisning ❏ Velg varmefunksjon, Fig. 27. ❏ Sett termostaten på ønsket temperatur. Ved oppnådd temperturnivå vil apparatet koble ut automatisk og koble inn igjen når temperaturen synker 2-3º C. Bemerk! Dekk ikke til luftinntak og uttak på anlegget! ❏ I de tilfellene og på de modellene som er utstyrt med tilleggsfiltre, anbefaler vi å beholde disse opsjonelle filtrene på, uavhengig av den valgte funksjonen (kjøling, avfukting, luftrensing). På denne måten vil du oppnå en mer effektiv rensevirkning. Note: På grunn av den innvendige utformingen av modellene PAM17000 vil viftefunksjonen også eliminere luft ut i friluft. For å redusere inntrykket av støy anbefales det å fjerne utluftingsslangen. Oppvarming (bare på modellen PAM18100) I stillingen varmer anlegget opp romluften til bruker oppnår ønsket temperatur, samtidig som det renser inneluften. ❏ Koble anlegget til nettet. ❏ Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon. ❏ På modellene PAM18000 er ikke denne luftretteren installert på anlegget. Fabrikanten anbefaler at denne installeres på forhånd for å få en bedre fordeling av luftstrømmen. Påmontering av luftretteren vises på de vedlagte figurene. Glem ikke å sette proppen i vannavløpsrøret ved funksjonsskifte. Hvis dette ikke gjøres, vil vannet renne fritt mens anlegget fungerer. Vær alltid oppmerksom på at skal anlegget fungere, må romtemperaturen være 18º C eller mer. Luftrensing I denne funksjonen resirkuleres inneluften i rommet (ventilasjon) ved å føre den gjennom et rensefilter. Anlegget er utstyrt med et standardfilter og et rensefilter for å unngå: - Ulike pollentyper, bakterier og støv. ❏ Sett utluftingsslangen i samme stilling som ved avfuktingsfunksjon. ❏ Løft opp luftretteren plassert på anleggets øvre del. På modellene PAM18100 er ikke denne luftretteren installert på anlegget. Se figurene 25 eller 26i avsnittet ”Oppvarming”. ❏ Velg viftehastighet for luftrensing: maksimal eller støysvak , Fig. 24.

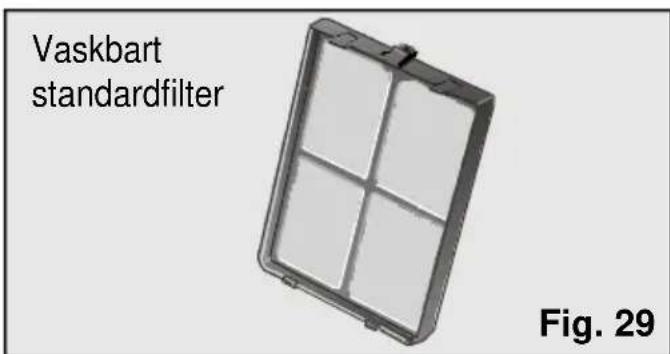

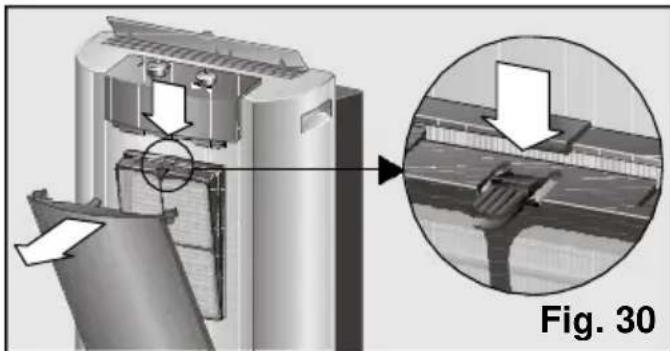

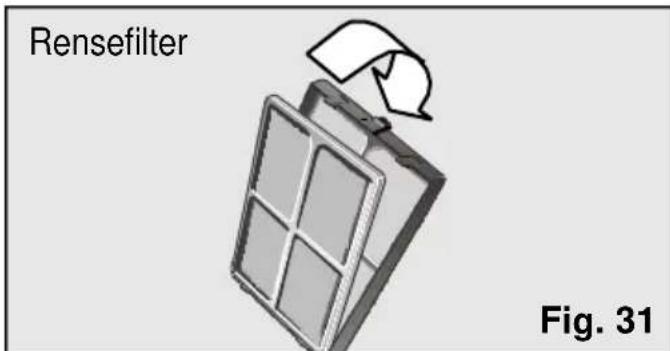

Fig. 27Noen modeller har dessuten i tillegg et rensefilter som ligger inni standardfilteret. Skal rensefilteret ha virkning, bør det skiftes ut hvert år. (Dette tilbehøret kan anskaffes gjennom fabrikantens serviceverksteder eller hos godkjente leverandører). Se avsnittet ”Beskrivelse av tilbehøret”. Installering av rensefilteret: ❏ Ta standardfilteret ut av anlegget, Fig. 30. ❏ Sett rensefilteret inn i standardfilteret som vist på Fig. 31. ❏ Installer dette settet i anlegget slik at de nedre hengselpinnene passer inn i fordypningene på anleggets frontdeksel og trykk ned øvre klemme til det høres et ”klikk” som tegn på at settet er riktig innsatt. ❏ Lukk anleggets frontdør. ❏ Sett kun et sett filtre i holderen så kuldeeffekten opprettholdes. Note For å lette rengjøring eller filterbytting er det også mulig å hekte av frontdøren. Det er tilstrekkelig å åpne døren til den hviler mot sikkerhetsanslaget (døren

Rengjøring og vedlikehold Rengjøring av anlegget ❏ Av sikkerhetshensyn anbefaler vi å koble anlegget fra strømnettet før rengjøringen. ❏ Anlegget kan rengjøres med en klut eller svamp, lunkent vann og et mildt rengjøringsmiddel. ❏ Bruk aldri varmt vann (på mer enn 40º C), hvittemiddel, benzol, bensin, syrer, skrubber, børster eller etsende rengjøringsmidler, og unngå at vann trenger inn i anlegget. ❏ Vask ikke anlegget med vannslange. Rengjøring og bytte av rensefiltre Når apparatets frontdør skal åpnes (det er ikke nødvendig å ta den av), er det tilstrekkelig å trykke inn sideklemmene på denne, (Fig. 28, 1.) og dra døren forover, (Fig. 28, 2.). Døren er utstyrt med et anslag og kan åpnes så langt uten fare for å falle av. Alle modellene er utstyrt med et standardfilter som må rengjøres etter en tid, Fig. 29. Dette gjøres helt enkelt ved å trykke inn klemmen på øvre del og ta filteret ut av holdet, Fig. 30. Det er tilstrekkelig å vaske det under rennende vann, tørke det og sette det inn på plass igjen. Vaskbart standardfilter Rensefilter Fig. 28 Fig. 29 Fig. 30 Fig. 31130 Rengjøring og vedlikehold holder seg åpen i svak skråstilling, Fig. 28) og dra den ut med kraft. Når den skal settes inn igjen, skal dørens nedre hengselpinner passes inn i hullene på anleggets deksel til hengselpinnene støter mot dekselklemmene. Lagringsvilkår På slutten av hver sesong og for at anlegget skal oppta minst mulig plass, bør man plassere utluftingsslangen i opphengt stilling. ❏ Dette gjøres ved å bøye slangen mot baksiden av anlegget og hake sprededysen på festet, Fig. 32 og 33. Før bruk ved sesongstart ❏ Vask luftfilteret. ❏ Deretter vaskes dekslet og gitrene hvis det skulle være nødvendig. Fig. 32 Fig. 33 Hensyn som vil spare deg for henvendelser til teknisk service Generelle hensyn ved bruk Hva gjør man hvis ... ... anlegget ikke fungerer ... ❏ Kontroller at støpselet er tilkoblet nettet. ❏ Kontroller at funksjonsvelgeren ikke står i stillingen for inaktivering . ❏ Kontroller at det er strøm i nettet eller at sikringen ikke er utløst. ❏ Reguler termostaten ned på en lavere temperatur. ... anlegget ikke fungerer og varsellampen for full kondensvannbeholder lyser ... ❏ Plasser anlegget på en vannrett flate. Hvis varsellampen fortsatt lyser, må den indre beholderen tappes for vann. (Se instruksjoner i ”Klimatisering”). .... anlegget ikke kjøler tilstrekkelig ... ❏ Kontroller at sammenføyningene på utluftingsslangen for varmluft er i orden. ❏ Kontroller at utluftingsslangen ikke har for kurvet stilling, og at lengden ikke overskrider 140 cm. ❏ Kontroller at proppen på vannavløpsrøret sitter i røret. ❏ Plasser sugekoppfestet slik at vindusåpningen blir så liten som mulig. ❏ Trekk ned persiennene for å redusere solstråling. ... man oppdager vann på kontrollpanelets gitter eller på plassen for standardfilteret... ❏ Det er ingen grunn til bekymring, dette skyldes anleggets normale drift. Generelle hensyn angående støynivå ... anlegget avgir for mye støy ... Vi skiller mellom to typer støy; den som skyldes normal drift av anlegget, og støy som har en enkel løsning. Nedenfor forklares noen av disse mulige støyelementene så man kan kjenne dem bedre igjen.Teknisk service / Garanti / Tekniske data Teknisk service Hvis apparatet ikke fungerer etter å ha fulgt instruksjonene for bruk og installering, spesielt det som står i avsnittet "Hensyn som...", ber vi deg huske at vårt tekniske servicenett står til din disposisjon. Når man underretter om skaden, bør man oppgi apparatets modell (E NR) og fabrikasjonsnummer (FD), som kan leses på typeskiltet, Fig. 2. Garanti I hvert land gjelder garantibetingelser fastsatt av de ansvarlige representantskap for leverandørene. For nærmere opplysninger om dette bør man henvende seg til forhandleren hvor apparatet er kjøpt og oppgi modell og fabrikasjonsnummer. Ved ethvert inngrep som oppstår i garantitiden, er det absolutt nødvendig å forelegge kvittering for kjøpet av apparatet. Tekniske data
