Producttype	Mobiele monoblock airconditioner
Merk	Bosch
Model	PAM 17000
Elektrische voeding	220-240 V ~ 50 Hz, trage zekering 10 A
Koelvermogen	1700 W (volgens EN14511)
Maximaal elektrisch vermogen	800 W
Ontvochtigingscapaciteit	31 L/24h
Energielabel	D
Werkingsstanden	Koelen (max en stil), ontvochtigen, luchtzuivering
Geluidsniveau	Niet gespecificeerd in de handleiding
Condenswaterreservoir	Handmatige lediging via dop en afvoerslang (capaciteit niet gespecificeerd)
Filters	Basiswasserfilter met water wasbaar; zuiveringsfilter jaarlijks vervangen
Meegeleverde accessoires	Luchtafvoerslang, diffuser, mof, zuignap voor raam
Optionele accessoires	Muur-/raamdoorvoerset (ref. PAZ10000, PAZ11000), set voor schuifraam/balkon (ref. 475075)
Veiligheidsafstand	Minimaal 20 cm van elk oppervlak
Regelmatig onderhoud	Basiswasserfilter regelmatig reinigen; zuiveringsfilter jaarlijks vervangen
Repareerbaarheid	Reparaties door een erkende technicus; onderdelen verkrijgbaar bij officiële Bosch-service
Garantie	Onder voorwaarden van lokale distributeurs; aankoopbewijs vereist

Veelgestelde vragen - PAM 17000 BOSCH

Wat te doen als het apparaat niet inschakelt?

Controleer of de stekker in het stopcontact zit en of de functiekeuze niet op de uit-stand staat. Zorg ervoor dat de 10A-zekering niet is gesprongen en dat de omgevingstemperatuur binnen het werkingsbereik ligt (20-35°C voor koelen). Als het reservoir-vol-lampje brandt, leeg dan het condenswater.

Waarom koelt het apparaat niet voldoende?

Controleer of de warme luchtafvoerslang correct is aangesloten, zonder knikken, en dat de lengte niet meer dan 140 cm is. Zorg ervoor dat het raam goed gesloten is rond de diffuser, dat de filters schoon zijn en dat het apparaat niet wordt geblokkeerd. Verminder de instraling van zonnewarmte met zonwering.

Wat betekent het reservoir-vol-lampje?

Het lampje geeft aan dat het condenswaterreservoir vol is. Het apparaat stopt dan met koelen. Om te ledigen, verwijder de dop van de waterafvoerslang (achteraan) en laat het water in een bak lopen. Plaats de dop terug voordat u het apparaat opnieuw start.

Hoe maak ik de filters schoon?

Haal de stekker uit het stopcontact. Open de voorpaneel door op de zijclips te drukken. Verwijder het basisfilter door op de bovenste clip te drukken. Was het met stromend water, droog het grondig en plaats het terug. De extra zuiveringsfilters moeten jaarlijks worden vervangen en niet worden gewassen.

Wanneer moet ik het zuiveringsfilter vervangen?

Het zuiveringsfilter moet eenmaal per jaar worden vervangen om een goede luchtkwaliteit te garanderen. Het bevindt zich in het basisfilter. Om het te vervangen, verwijdert u het basisfilter, plaatst u het nieuwe zuiveringsfilter in de behuizing en monteert u het geheel weer.

Waarom zit er water op het rooster van het paneel?

Dit is een normaal verschijnsel door condensatie. Maak u geen zorgen, het hoort bij de werking van het apparaat. Als het water overmatig is, controleer dan of de afvoerdop goed vastzit en of de slang niet verstopt is.

Hoe voer ik de warme lucht correct af?

Gebruik de meegeleverde warme luchtafvoerslang, zonder deze meer dan 140 cm uit te rekken. Sluit deze aan op de achteruitgang van het apparaat en plaats de diffuser in een geopend raam. Bevestig het met de zuignap om de opening te minimaliseren. Voor een vaste installatie gebruikt u de muur- of raamdoorvoeraccessoires.

Kan ik een verlengsnoer gebruiken?

Ja, maar met voorzichtigheid: het verlengsnoer moet een geaarde stekker hebben, een minimale doorsnede van 1,5 mm² per pool en niet langer dan 25 m zijn. Gebruik een trage zekering van 10 A.

Waarom maakt het apparaat een watergeluid of een klik?

Een cyclisch watergeluid is normaal: het wordt veroorzaakt door de pomp die het condenswater circuleert voor een betere efficiëntie. Een klikgeluid wordt veroorzaakt door de regelaar die de elektronica verbindt/ontkoppelt of door de pomp. Als het geluid te luid is, controleer dan of de slang en de mof goed vastzitten en of het apparaat geen contact maakt met meubels.

Hoe bespaar ik energie met dit apparaat?

Stel een redelijke temperatuur in (vermijd te lage temperaturen). Gebruik zonwering om de instraling te verminderen. Zorg ervoor dat de filters schoon zijn en dat de afvoerslang correct is geïnstalleerd zonder knikken. Schakel het apparaat uit wanneer het niet nodig is en ventileer de kamer op koele uren.

GEBRUIKSAANWIJZING PAM 17000 BOSCH

NL Gebruiksaanwijzing

Bescherming van het milieu

Raadgeving voor het verwerpen van de verpakking 76

Raadgeving voor het verwerpen van uw oude apparaat 76

Raadgeving voor besparing van energieverbruik 76

Belangrijke opmerkingen

Voordat u het apparaat aansluit. 77

Presentatie van uw nieuwe apparaat

Beschrijving van het apparaat. 78

Bedieningspaneel 79

Beschrijving van de onderdelen 80

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik 80

Voorwaarden voor het transport 81

Gebruiksaanwijzing

Luchtbehandeling 81

Mogelijkheden voor het afvoeren van lucht naar buiten 82

Ontvochtigen 84

Luchtreiniging 85

Verwarming 85

Reiniging en Onderhoud

Reiniging van het apparaat 86

Schoonmaken en vervangen van reinigingsfilters 86

Voorwaarden voor het opslaan 87

Voor gebruik aan het begin van het seizoen 87

Overwegingen die u telefoongesprekken met de technische dienst besparen

Algemene overwegingen omtrent de werking 88

Algemene overwegingen omtrent het niveau van het geluid 88

Servicedienst / Garantie / Technische Gegevens 89

Advies voor het verwerpen van de verpakking

Ontzie het milieu bij het verwerpen van de verpakking van uw apparaat. Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton wordt gemaakt van gebruikt papier) en kunnen geregenereerd worden. Door recycleren van de verpakkingen doet u mee aan een verminderd gebruik van grondstoffen en bovendien wordt zodoende het volume van de vuilnisstortplaatsen teruggebracht. Werk op doeltreffende wijze aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze naar de dichtstbijzijnde vuilnisophaalplaats of, zo mogelijk, stuur de verpakking terug naar de leverancier die u het apparaat verkocht heeft.

Raadgeving voor het verwerpen van uw oude apparaat

Haal het snoer uit het stopcontact en snij het snoer in stukken. De apparaten bevatten materiaal dat men kan recycleren, maar ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosfeer kunnen verontreinigen. Werk doelmatig mee aan de milieu bescherming door u ervan te verzekeren dat uw oude apparaat gesloopt wordt op een manier die het milieu ontziet. Breng het apparaat naar een officiële opslagplaats of naar een plaats waar materiaal gerecycleerd wordt (uw gemeentedienst kan u informeren over de dichtstbijzijnde opslagplaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadgevingen voor het sparen van energieverbruik

Gedurende het gebruik zal uw apparaat energie verbruiken, hetgeen een milieu-effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen.

Zet het apparaat voor de luchtbehandeling af als u het niet nodig heeft. Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energie. Plaats het apparaat zo ver mogelijk verwijderd van mogelijke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht. Zorg voor de juiste installatie van het apparaat. Bij airconditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschermen, rolluiken of gordijnen voor oppervlakten van glas. Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreven worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimaliseren. In geval u gebruik maakt van onderdelen die het nodig maken dat u gaten boort in muren of ramen, raden wij aan dat u deze zo veel mogelijk passend maakt en

dat u de pakking afsluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht naar binnen of naar buiten stroomt door de gaten.

Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u aan de aanwijzingen voor het plaatsen van de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Mogelijkheden voor het afvoeren van lucht naar buiten") Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis. Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het beste het onderdeel dat voorkomt dat er warme lucht van buiten naar binnen stroomt; dit verbetert de doelmatigheid.

Verifieer dat de verbindingen tussen de ontluchtingsbuis en de moffen (uitlaatmof en verdeelmof) goed zitten. Zie "Mogelijkheden voor ontluchting naar buiten". Controleer dat de diffuser zo geplaatst is dat het raam zo veel mogelijk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen. Verzeker u ervan dat de toevoer en de afvoer van lucht niet verstopt zitten. Houd deze schoon en vrij van vuil, stof en vreemde voorwerpen. Houd de filters van het apparaat goed schoon en zorg ervoor dat deze goed geïnstalleerd zitten. (Zie "Reiniging en Onderhoud"). Laat het huis gedurende de zomer doorluchten wanneer de buitenlucht op zijn fris is ('s morgens vroeg en gedurende de nacht).

Belangrijke opmerkingen

Voor het aansluiten van uw apparaat

Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie, niet alleen omtrent het gebruik maar ook over de veiligheid en het onderhoud. Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventueel nuttig zijn voor een andere gebruiker. Zet nooit een beschadigd apparaat aan. De montage en aansluiting van uw apparaat moeten overeenkomen met de van kracht zijnde normen en de instructies voor demontage. Als men deze instructies niet volgt, loopt men het risico de garantie te verliezen. Onze apparaten komen overeen met de vigerende veiligheidsnormen. Alleen gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw veiligheid.

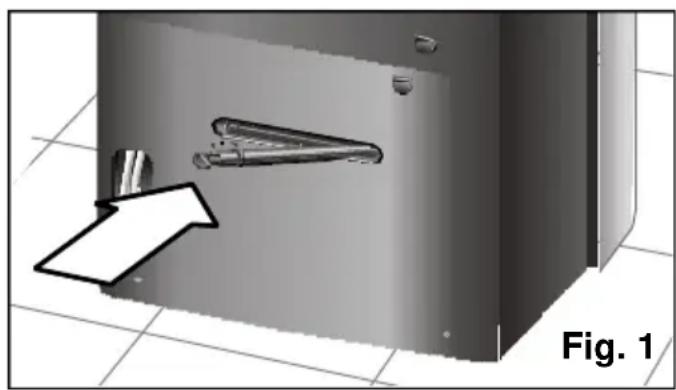

Verzeker u ervan dat de dop voor de ontluchting goed vast zit; hij kan losraken tijdens het transport, Figuur 1.

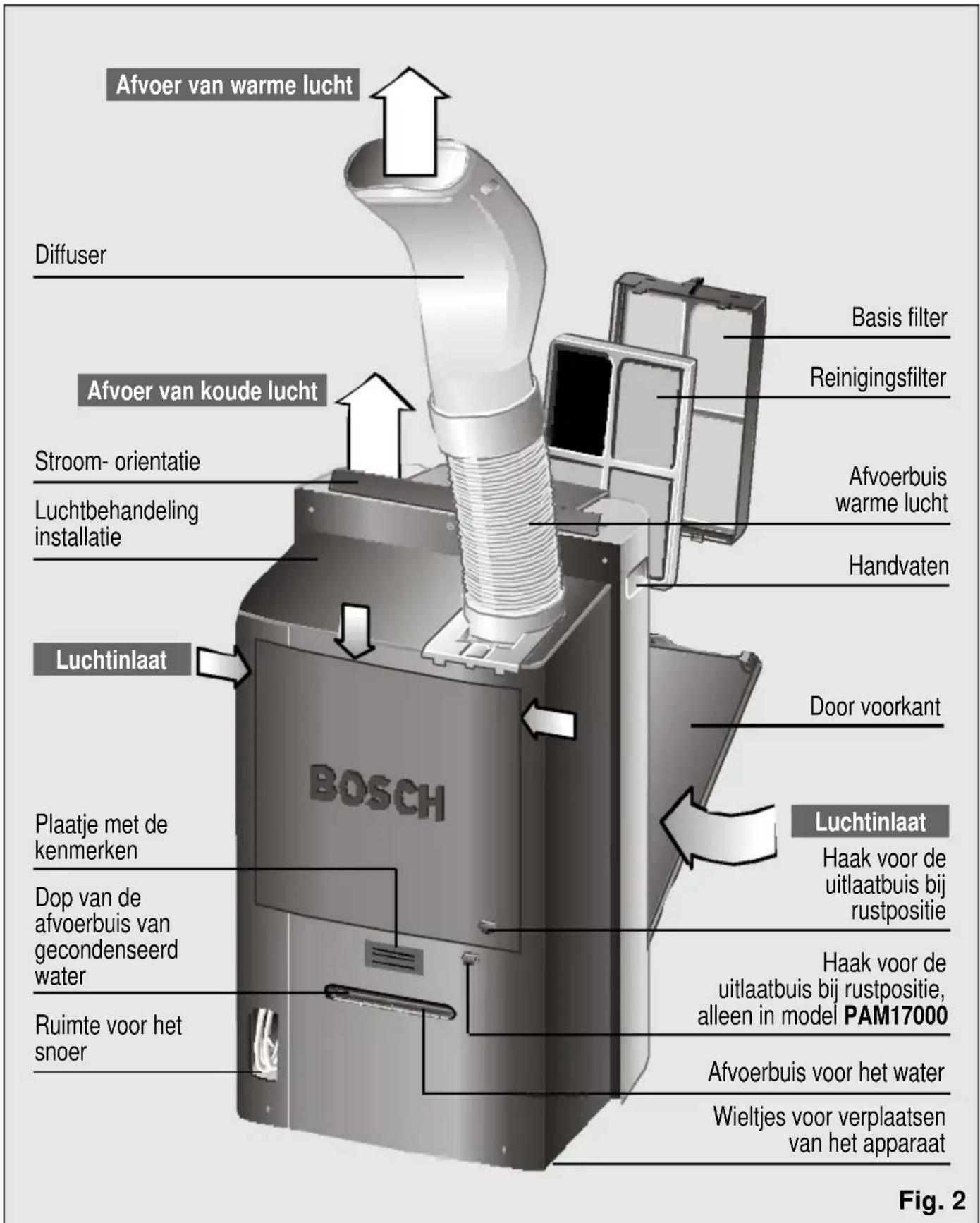

Beschrijving van het apparaat

Presentatie van uw nieuwe apparaat

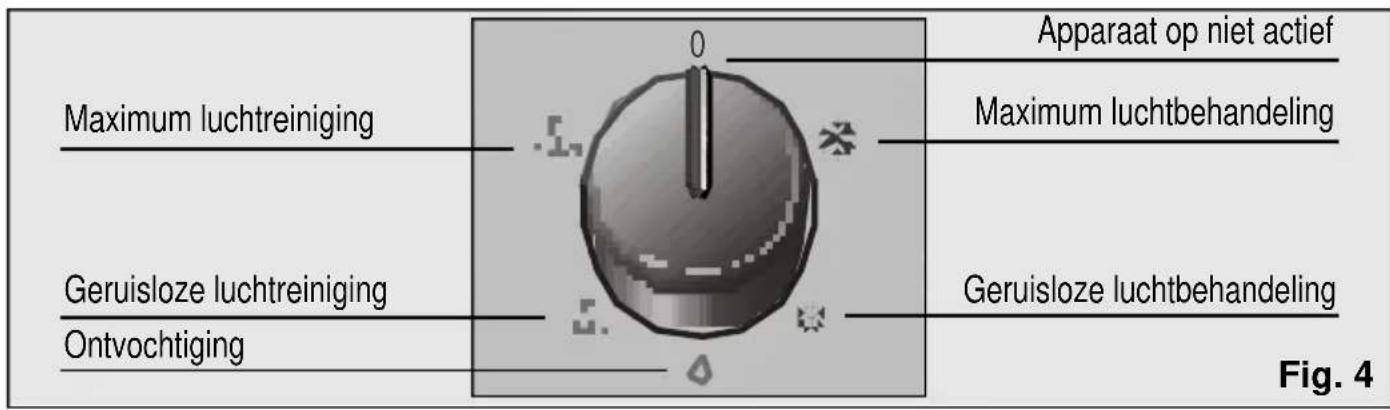

Bedieningspaneel

Model PAM17000 / PAM19000

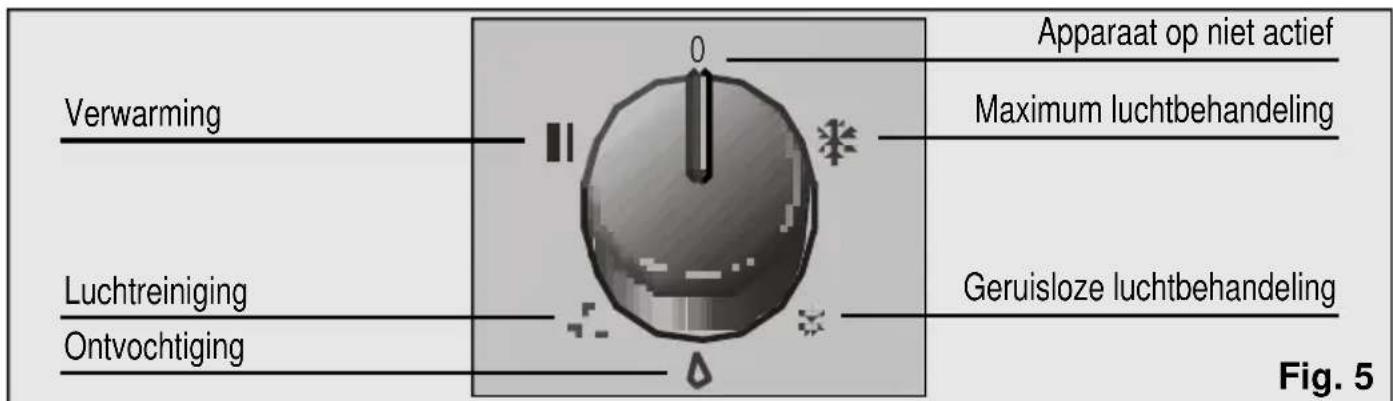

Model PAM18100

Beschrijving van de onderdelen

	Zuignap	Basis Reinigings Dubbel Muurschuif Gleufmschuif balkonfilterArt. No: Art. No: Art. No: PAZ10000	PAZ11000 475075
PAM17000	✓	✓		●	●
PAM19000	✓	✓	✓	●	●
PAM18100	✓	✓	✓	●	●
Afmetingen ongeveer (lang x breed) cm.					Ø muur 10,5
					70x10/205x10

Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd. - Optionele onderdelen: Deze onderdelen kunt u kopen bij de officiële Dienst van het merk of bij de geautoriseerde leveranciers. Optionele onderdelen: Deze onderdelen kunt u alleen bij de officiële dienst van het merk kopen.

Gebruiksvoorwaarden

Gebruiksvoorwaarden

Dit huishoudelijk apparaat moet op 220/240 V en 50 Hz aangesloten worden, met een geaarde stekker. Bescherming door middel van een langzaam werkende zekering van 10 A. In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zijn, een sectie hebben van tenminste 1,5 mm² per klem en het mag niet langer zijn dan 25 m. Het snoer dat op het net aangesloten wordt, beschikt over een opbergplaats aan de rechterkant van het apparaat. Zie Fig. 2. Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat niet.

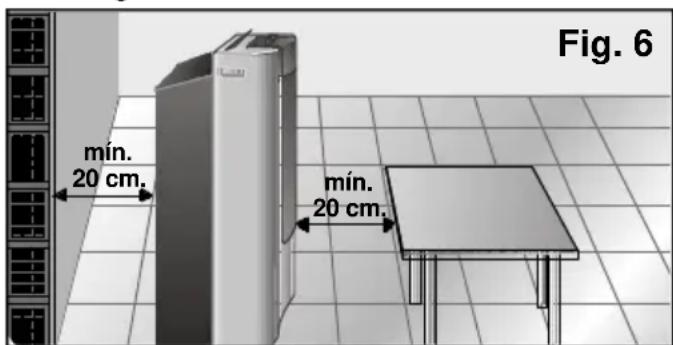

Voor de veiligheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig. 6.

Opgelet!

Mocht het om de een of andere reden nodig zijn het elektrische aansluitingssnoer te vervangen door een nieuw snoer, mag dit alleen door geautoriseerd personeel

Gebruiksvoorwaarden

van de Officiële Technische Dienst gedaan worden.

Als het apparaat afgezet wordt en weer opnieuw aangezet wordt, zal de compressor na ongeveer drie minuten weer op gang komen. Deze tijd is nodig om de goede werking ervan te garanderen. Vermijd direct contact met de lucht die via de afvoerbuis uitgeblazen wordt.

Voorwaarden voor het transport.

Het apparaat beschikt over wieltjes voor het gemakkelijk verplaatsen ervan. Mocht het nodig zijn, dan kunt u het apparaat doen hellen om het verplaatsen zo gemakkelijk te maken. In zo'n geval is het aan te raden tenminste een uur te wachten voor u het apparaat weer opnieuw aanzet.

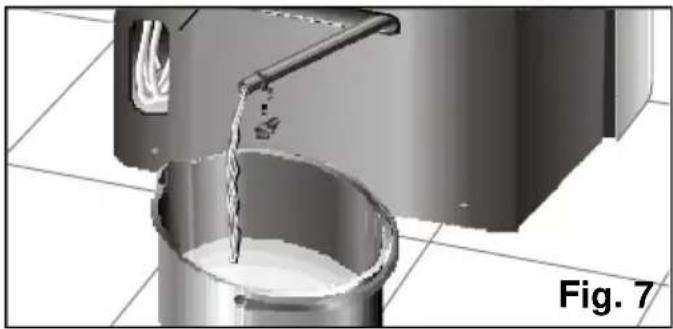

Voor u het apparaat verplaatst, moet het condenswater dat zich in het interne depot bevindt verwijderd worden, door de afvoerbuis uit zijn houder te halen en de dop, Fig. 7, te demonteren, om het water te lozen. Als het depot leeg is, moet u niet vergeten de dop weer op zijn plaats en de buis in de houder terug te zetten.

Gebruiksaanwijzingen

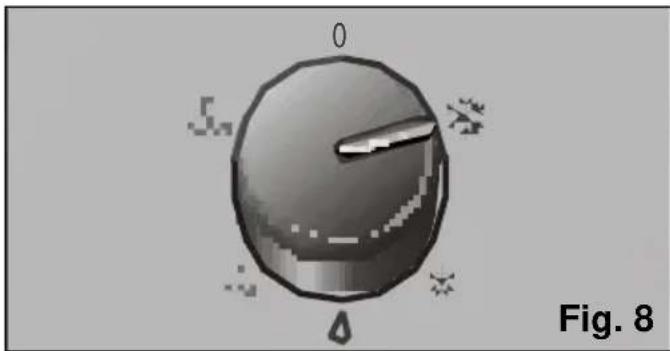

Luchtbehandeling

Het apparaat reinigt, ontvochtigt en koelt tegelijkertijd de lucht in de ruimte waar het staat en schept zo een aangenaam klimaat. Sluit het apparaat aan op het elektrische net. Leid de afvoerbuis van warme lucht naar buiten. Om te veel lawaai en verlies van doelmatigheid te voorkomen is het volstrekt nodig dat de afvoerbuis van de lucht zo geplaatst wordt als beschreven staat in Fig. 14. Zie paragraaf "Mogelijkheden voor het afvoeren van lucht naar buiten". Verzeker u ervan dat de dop, Fig. 1, op de afvoerbuis van het water zit, om te voorkomen dat het water naar buiten vloeit en zodoende de steunoppervlakte nat maakt. Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM18100 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. Kies de maximale of de geluidloze functie van de luchtbehandeling, Fig. 8. (de functie geluidloze koeling vermindert de luchtmassa van het apparaat).

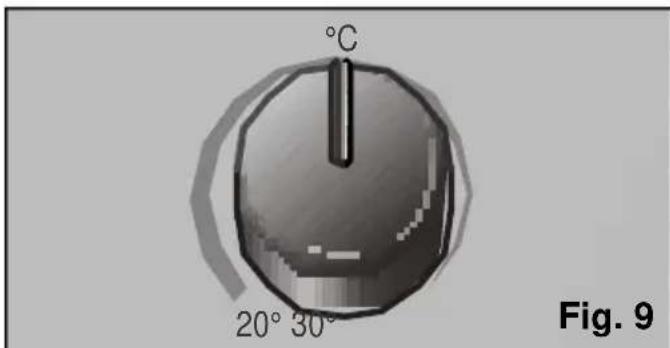

Zet de thermostaat op de gewenste temperatuur, Fig. 9. Als het apparaat automatisch afslaat door de thermostaat, moet u wachten totdat de temperatuur in de omgeving 2 - 3°C stijgt, voordat het apparaat weer gaat werken.

Gebruiksaanwijzingen

Tijdens de luchtbehandeling verdampt een gedeelte van het condensatiewater automatisch en wordt samen met de afgevoerde lucht naar buiten afgevoerd door de afvoerbuis van warme lucht.

Als de vochtigheidsgraad erg hoog is, zal het apparaat condensatiewater opslaan in het interne reservoir. Als dit een bepaald niveau bereikt, gaat het lampje (Fig. 3) dat aangeeft dat het reservoir vol is, branden en moet het geleegd worden. In dat geval koelt het apparaat niet meer, zoals uitgelegd is in "Voorwaarden van het transport", Fig. 7.

Aangeraden wordt het apparaat af te zetten gedurende het legen van het waterreservoir.

Let op!

Wij herinneren u eraan dat als het apparaat afgezet is, u ongeveer 3 minuten moet wachten totdat de compressor weer gaat werken. Dit is de tijd die nodig is om de juiste werking van het apparaat te garanderen.

Mogelijkheden voor het afvoeren van de lucht naar buiten

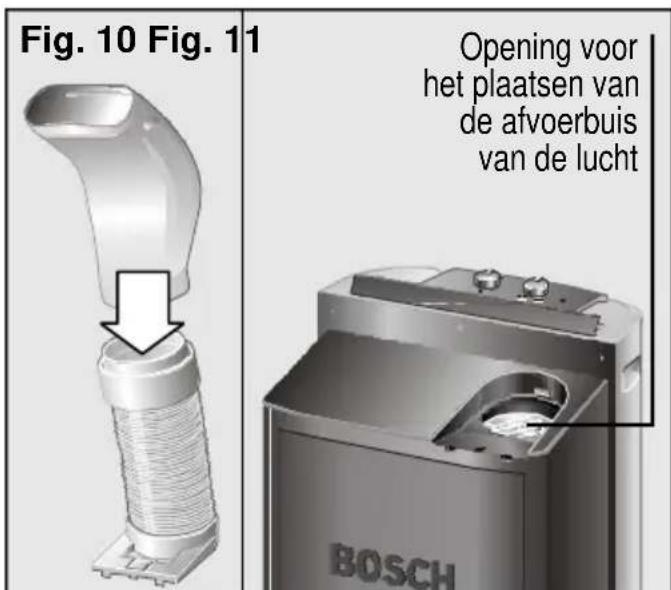

Plaatsing van de afvoerbuis van de lucht en onderdelen van het apparaat.

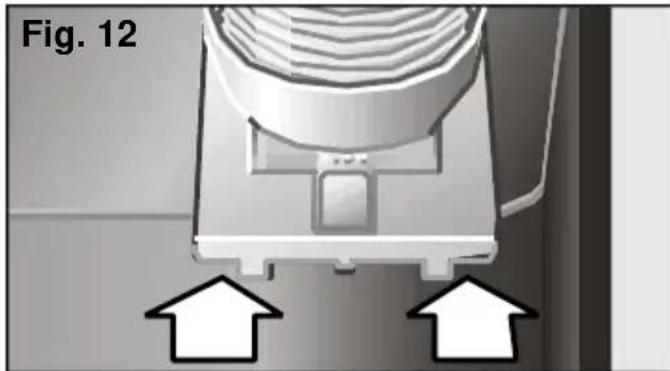

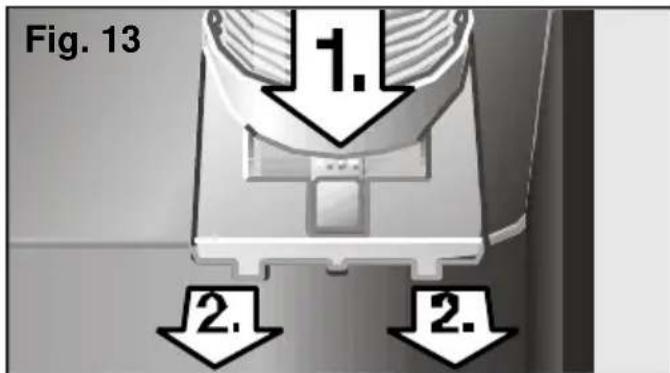

Plaats de afvoerbuis van de lucht in de opening die zich aan de achterkant boven van het apparaat bevindt, Fig. 11.

U moet het uiteinde in de opening laten glijden zodat de afvoerbuis precies in de daarvoor bedoelde opening blijft zitten (zoals de pijltjes in Figuur 12 laten zien).

Als de afvoerset eenmaal op het apparaat aangebracht is, wordt ook de diffuser aangesloten, Fig. 10. Om de hele set van het apparaat te verwijderen, drukt men op het tongetje "Push" (Figuur 13, 1.) en laat dit naar buiten glijden (Figuur 13, 2.).

Mobiele installatie

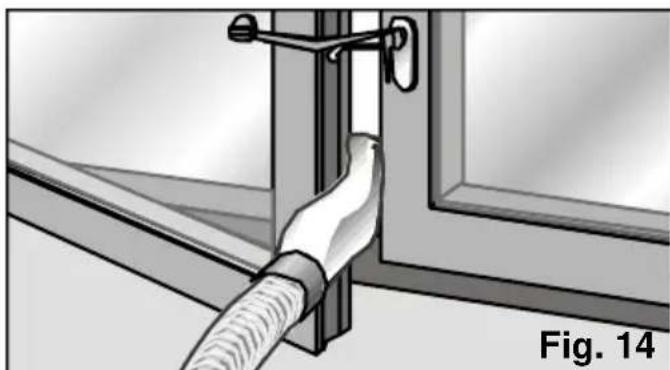

Open het raam een stukje en plaats de diffuser tussen de raampost en het kozijn. Sluit het raam zo goed mogelijk en zet het vast met de geleverde zuignap, Fig. 14.

Gebruiksaanwijzingen

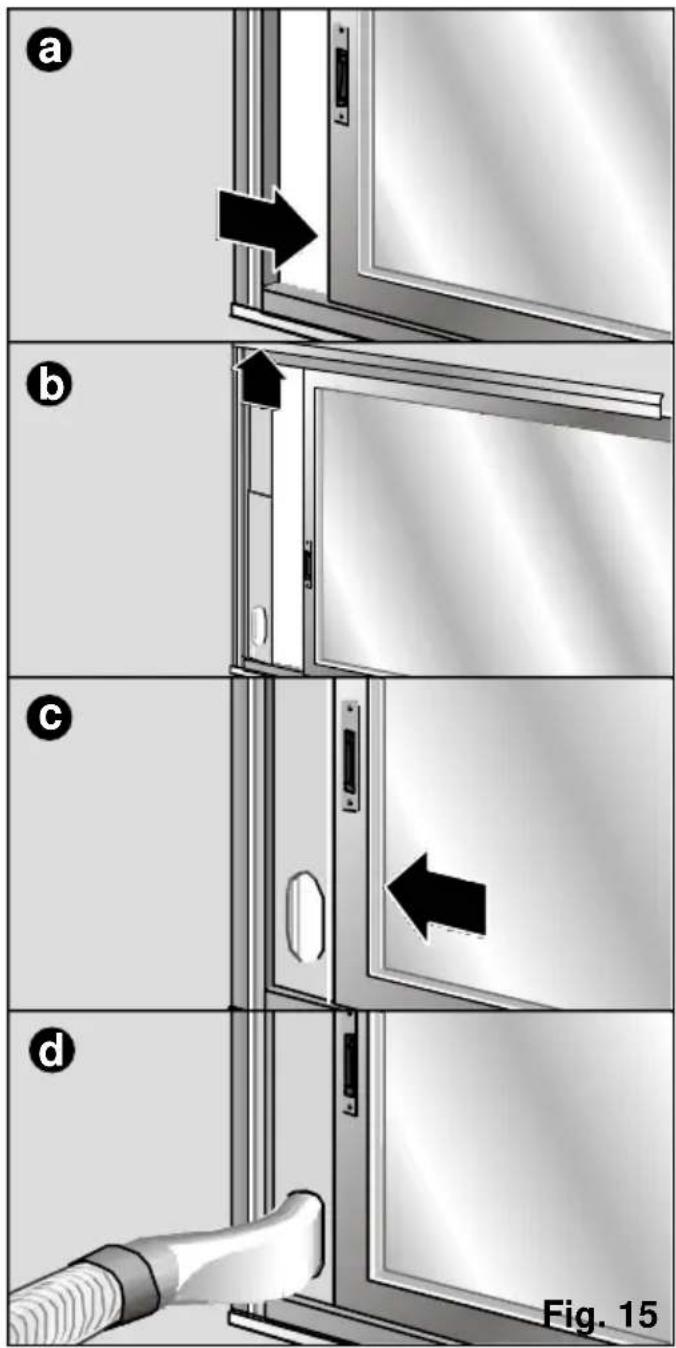

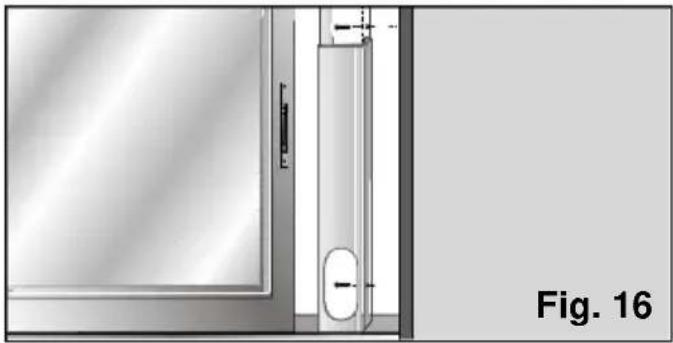

• U kunt hiervoor ook het installatieonderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") Fig. 15 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen en op balkons te gebruiken.

• Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vastzetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig. 16.

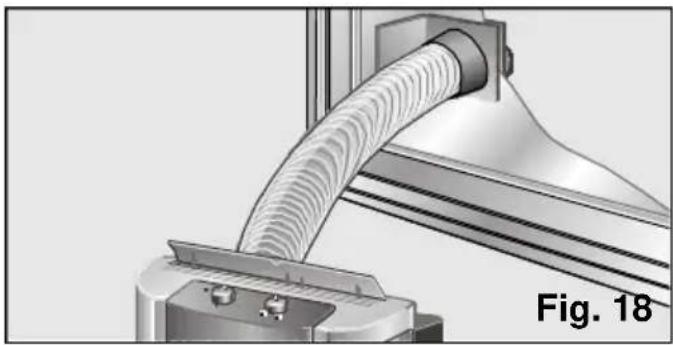

Vaste installatie

De vaste installaties worden gedaan met behulp van het onderdeel muurschuif / raamschuif. Zie "Beschrijving van de onderdelen".

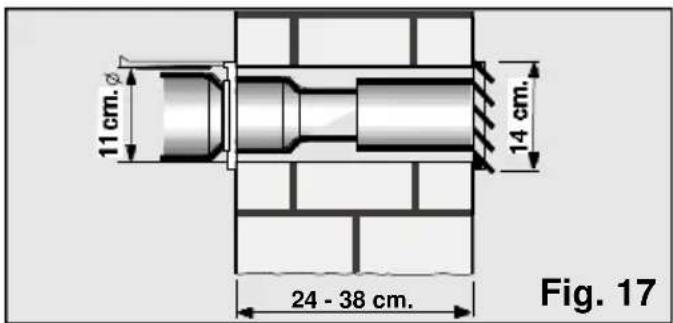

Om de warme lucht af te voeren via de muur moet u een opening in de muur maken voor het plaatsen van de muurschuif, Fig. 17.

Verwijder de diffuser en sluit de afvoerbuis van de lucht aan op het onderdeel.

In het geval dat het gaat om een vaste installatie via een raam, gebruikt men alleen het transparante eindhoven van het onderdeel en moet er in het glas een opening gemaakt worden van 10,5 cm, Fig. 18.

Opmerkingen:

Maak de afvoerbuis van de warme lucht niet onnodig lang (grootste lengte 140 cm).

Gebruiksaanwijzingen

Bij het plaatsen van de buis moet men kromme bochten voorkomen. Als men dit niet doet, worden de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een vermindering van het koelpotentieel en het rendement van het apparaat zou opleveren.

Om de maximale koeling en het laagste geluidsniveau te halen, raden wij u aan de afvoerbuis hoger te plaatsen dan de totale hoogte van het apparaat, Figuur 19.

Ontvochtiging

Op de positie vermindert het apparaat de vochtigheidsgraad van het milieu en reinigt de lucht.

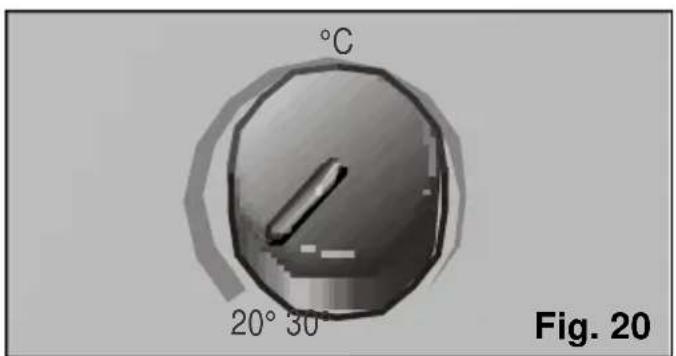

Zet de thermostaat op de positie laagste temperatuur, Fig. 20.

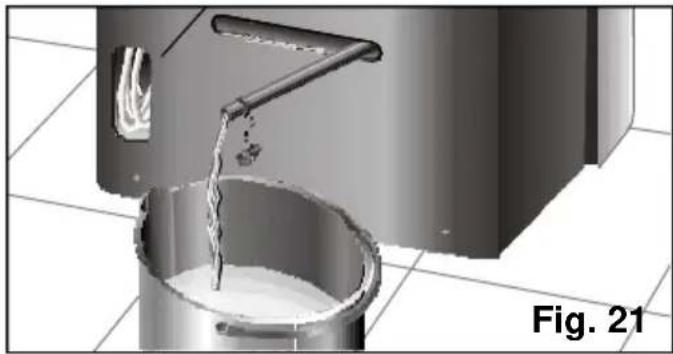

Plaats een bakje bij het einde van de buis en verwijder de dop om het condensatiewater op te vangen, Fig. 21.

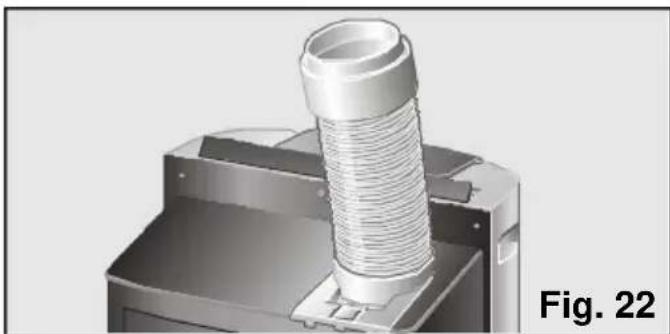

Verwijder de diffuser en zet de afvoerbuis van de lucht op de in Figuur 22 aangegeven positie. Mocht u dit wensen, dan kunt u ook de afvoerbuis geheel demonteren.

Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM18100 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. Kies de ontvochtigingsfunctie op de functiekeuzeschakelaar, Fig. 23.

Let op!

De hoeveelheid water die u door ontvochtigen verkrijgt, mag hoogstens 36 liter per 24 uur bedragen, afhankelijk van de omgevingscondities. Zie het hoofdstuk "Technische gegevens".

Bij het veranderen van functie mag u niet vergeten de dop op de lozingsbuis van het water te plaatsen. Mocht u dit vergeten, dan zal het water uit het apparaat vloeien als dit gaat werken.

Houd altijd rekening met het feit dat de omgevingstemperatuur 18°C of hoger moet zijn voor het functioneren van het apparaat.

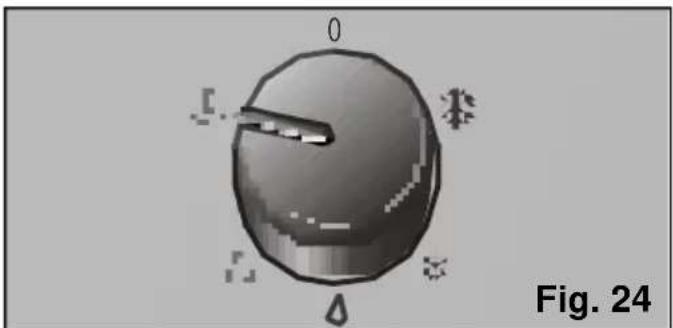

Luchtreiniging

Bij deze functie circuleert de lucht naar het interieur van de kamer (ventilatie) en de lucht gaat dan door een reinigingsfilter.

Het apparaat beschikt over een basisfilter en een reinigingsfilter om het volgende te voorkomen:

• Stuifmeel, bacteriën en stof.

Plaats de afvoerbuis van de lucht op dezelfde positie als bij de ontvochtiging. Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM18100 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. Kies de snelheid voor de reiniging: maximaal of geruisloos, Fig. 24.

In de gevallen en bij de modellen die de optionele filters hebben, raden wij u aan deze te installeren onafhankelijk van de gekozen functie: koeling, ontvochtiging of reiniging van de lucht. Zo krijgt u een verhoogde reinigende doelmatigheid.

Opmerking:

Vanwege de interne configuratie van de modellen PAM17000 wordt tijdens de functie ventilatie ook lucht naar buiten afgevoerd. Om het geluid dat dit veroorzaakt te verminderen, raden wij u aan de ontluchtingsbuis te verwijderen.

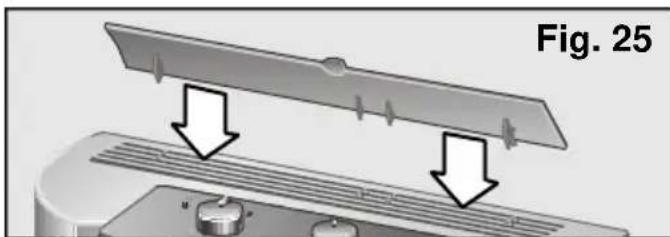

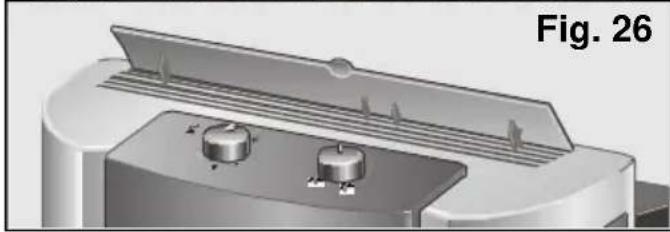

Verwarming (alleen in model PAM18100)

Op de positie § § verwarmt het apparaat de lucht in de kamer tot de door de gebruiker gewenste temperatuur bereikt is, terwijl tegelijkertijd de lucht in de kamer gereinigd wordt.

Sluit het apparaat aan op het elektrische net. Plaats de afvoerbuis van de lucht op dezelfde manier als bij de functie ontvochtigen. In de modellen PAM18100 is deze luchtafvoer niet in het apparaat geïnstalleerd. Om de luchtstroom beter te verdelen, wordt door de fabrikant aangeraden deze eerst te installeren. Op de bijgevoegde figuren ziet u hoe de luchtafvoer geïnstalleerd moet worden.

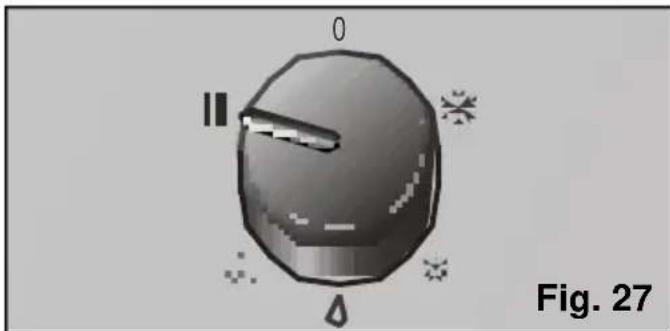

Kies de functie verwarming. Fig. 27.

Zet de thermostaat op de gewenste temperatuur. Zodra de gewenste temperatuur bereikt is, slaat het apparaat automatisch af en het zal weer gaan werken als de temperatuur 2 - 3°C gedaald is.

Let op!

Bedek de inlaat en uitlaat van uw apparaat nooit!

Reiniging van het apparaat

Voor de veiligheid raden wij u aan het snoer van het apparaat UIT het stopcontact te halen, voordat u het apparaat gaat schoonmaken. U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel. Gebruik nooit heet water (warmer dan 40°C), bleekmiddel, benzine, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt. Maak het apparaat niet met een waterslang schoon.

Schoonmaken en verwisselen van de reinigingsfilters

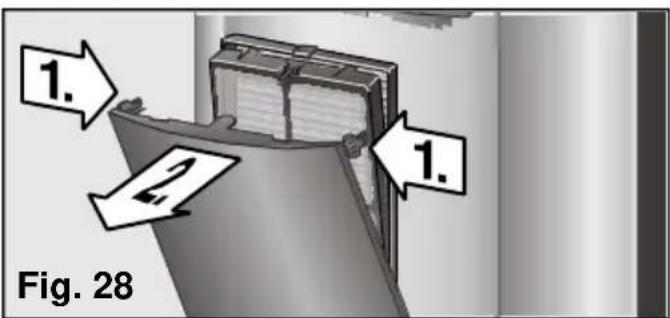

Om de voordeur van het apparaat te openen (het is niet nodig de deur te verwijderen) is het voldoende om op de clips aan de zijkant te drukken (Fig. 28, 1.) en naar voren te trekken (Fig. 28, 2.). Het deurtje beschikt over een maximum punt tot waar u de deur kunt openen zonder dat deze valt.

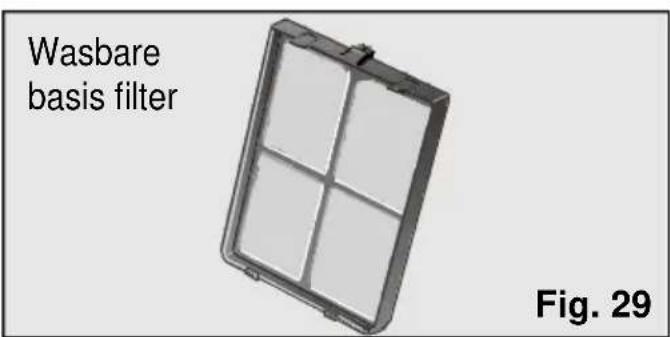

Alle modellen beschikken over een basis filter die na verloop van tijd gereinigd moet worden, Fig. 29. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 30. U wast de filter met stromend water, droogt de filter en zet hem weer op zijn plaats terug.

Sommige modellen hebben ook een reinigingsfilter die in de basis filter geplaatst is.

Om doelmatig te blijven moet u de reinigingsfilter elk jaar vervangen.

(Deze onderdelen kunt u kopen bij de Officiële Technische Dienst van de fabrikant of bij de geautoriseerde leveranciers.) Zie de paragraaf over "Beschrijving van de onderdelen"

Installeren van de reinigingsfilter

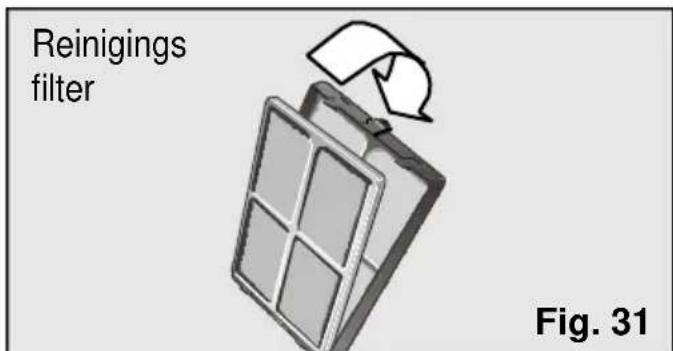

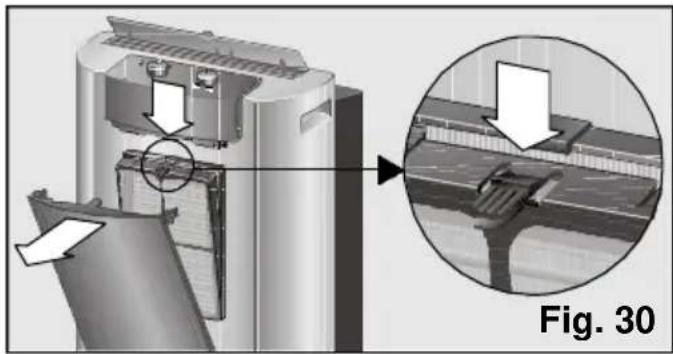

Haal de basisfilter uit het apparaat, Fig. 30. Plaats de reinigingsfilter in de basisfilter zoals te zien is op Figuur 31. Installeer deze set in het apparaat, waarbij de onderste veertjes overeenkomen met de openingen die zich aan de voorkant van de behuizing van het apparaat bevinden, terwijl u op de bovenste clip drukt tot u een 'klik' hoort, hetgeen betekent dat het geheel goed op zijn plaats zit. Sluit de voordeur van het apparaat. Plaats alleen een set filters op de steun om het koelpotentieel te bewaren.

Opmerking

Om het schoonmaken of vervangen van de filters gemakkelijker te maken, is het ook mogelijk de voordeur van het apparaat te verwijderen.

Hiervoor is het voldoende de deur open te maken tot aan de veiligheidslimiet (de deur blijft open staan met een lichte helling; Figuur 28) en er flink aan te trekken. Om de deur weer op zijn plaats terug te zetten, moeten de veertjes aan de onderkant van de deur overeenkomen met de openingen in de behuizing van het apparaat, tot aan de grens van de clips in de behuizing.

Voorwaarden voor het opslaan

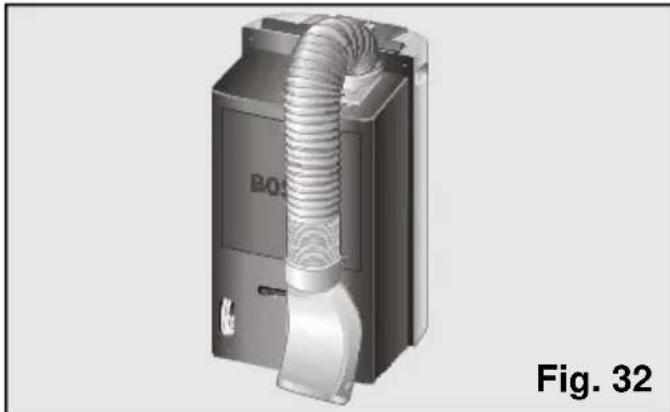

Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag neemt, plaatst u de ontluchtingsbuis in de rustpositie.

Hiervoor buigt u de buis naar de achterkant van het apparaat en maakt deze vast aan de diffusiehaak, Fig. 32 en 32.

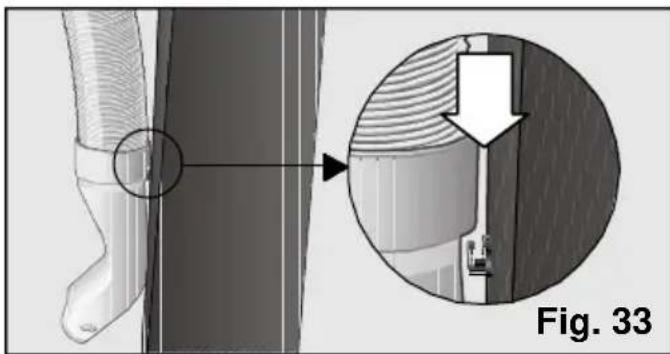

Voor het in gebruik stellen aan het begin van het seizoen

Maak de luchtfilter schoon. Daarna maakt u zo nodig de bedekking en het traliewerk schoon.

Algemene werkingscondities Wat te doen als ? ...

... het apparaat niet werkt ...

Verzeker u ervan dat de stekker in het stopcontact zit. Verifieer dat de functiekeuzeschakelaar niet op niet actief staat. Ga na of er elektriciteit is en of de stop niet doorgeslagen is. Stel de thermostaat af op een lagere temperatuur.

... het apparaat werkt niet en het lampje dat aangeeft dat het reservoir van het condensatiewater vol is, brandt ...

Plaats het apparaat op een platte ondergrond. Als het lampje blijft branden, leeg dan het interne waterreservoir van het apparaat. (Zie de instructies bij luchtbehandeling)

... het apparaat koelt de lucht niet voldoende ...

□ Controleer of de verbindingen van de afvoerbuis van de warme lucht goed zijn. Verzeker u ervan dat de baan van de luchtinlaatbuis niet te krom is en dat de buis niet langer is dan 140 cm. □ Controleer of de dop van de afvoerbuis van het water goed op de buis zit. Installeer de zuignap zodat de opening in het raam zo klein mogelijk is. Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen.

... u water op het traliewerk van het bedieningspaneel ziet of op de plaats waar de basis filter geplaatst is...

Maakt u zich hierover geen zorgen, dit is het gevolg van de normale werking van het apparaat.

Algemene overwegingen omtrent het geluidsniveau

... het apparaat maakt te veel lawaai ...

Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale

werking van het apparaat en dit is gemakkelijk op te lossen. Hierop volgt de beschrijving van enkele van die mogelijke geluiden om deze beter vast te stellen.

Heel normale geluiden

Als u een regelmatig terugkerend borrelend geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren. Als u een geluid hoort dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men niet vermijden. Als u een fluitend geluid hoort, hebben wij te maken met het geluid dat geproduceerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werking gesteld wordt. Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geproduceerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werking of buiten werking gezet wordt.

Geluiden die gemakkelijk opgelost kunnen worden.

Verzeker u ervan dat de luchtafvoerbuis en ook de verdeelmof en de uitlaatmof goed aan het apparaat vastgemaakt zijn. □ Controleer of de in- en uitlaat van de lucht in het apparaat vrij zijn van hindernissen. Verifieer dat het apparaat niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen.

Elke willekeurige andere reparatie dient uitgevoerd te worden door een gespecialiseerde vakman. Neem daarvoor contact op met de geautoriseerde leverancier, met de klantendienst of met onze Technische Dienst van de Fabrikant.

Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." - niet functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het apparaat, Fig. 2.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Technische gegevens

Model PAM17000 PAM19000 PAM18100
Energieverbruik bij max. potentieel (W)* 800 975 975
Koelvermogen (W)* 1700 1900 1800
Ontvochtingsvermogen (I./dag) 31 36 36
Potentieel bij verwarming (W) -	-	1800
Smeltzekering (A)	10 10 10
Energetische doelmatigheid (letter)	D	D	D
Rang van werking
- Koeling (min./max. °C)	20 – 35	20 – 35	20 – 35
- Ontvochtiging (min./max. °C)	18 – 35	18 – 35	18 – 35
(*) Volgens norm EN14511
