Veelgestelde vragen - B1RKM15001 BOSCH

Hoe installeer ik mijn Bosch B1RKM15001-airconditioner correct?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd rekening met de afstanden tot muren en obstakels zoals aangegeven in de handleiding. De buitenunit moet op een stabiele en vrije ondergrond worden geplaatst.

Hoe vaak moet ik de filters reinigen?

De filters moeten elke twee weken worden gereinigd bij intensief gebruik. Gebruik een stofzuiger of lauw water en droog ze volledig voordat u ze terugplaatst.

Wat moet ik doen als de airconditioner niet voldoende koelt?

Controleer of de filters niet verstopt zijn, of deuren en ramen gesloten zijn, en of de ingestelde temperatuur lager is dan de omgevingstemperatuur. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de 24-uurs programmering?

Druk op de afstandsbediening op de knop 'Programma' of 'Timer'. Stel de gewenste start- en stoptijd in. Het apparaat wordt automatisch in- en uitgeschakeld volgens uw instellingen.

Wat betekent foutcode E4 op het display?

Code E4 duidt meestal op een defecte temperatuursensor of sonde. Schakel het apparaat uit, wacht 5 minuten en zet het weer aan. Als de code aanhoudt, roep dan een technicus in.

Kan ik mijn airconditioner in de winter gebruiken om te verwarmen?

Ja, als uw model omkeerbaar is (warmtepomp). Zorg ervoor dat de buitentemperatuur binnen het werkingsbereik ligt (meestal tot -15°C). Stel de verwarmingsmodus in op de afstandsbediening.

Hoe onderhoud ik de buitenunit?

Reinig de condensorlamellen met een zachte borstel of stofzuiger. Controleer of er geen obstakels zijn die de luchtcirculatie belemmeren. Gebruik nooit water onder druk.

De afstandsbediening werkt niet, wat moet ik doen?

Controleer de batterijen van de afstandsbediening en vervang ze indien nodig. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en het apparaat, en dat de infraroodsensor schoon is.

Wat is de garantie op deze Bosch-airconditioner?

Bosch biedt meestal 2 jaar garantie op onderdelen en arbeid. Bewaar uw aankoopfactuur en garantiecertificaat. Raadpleeg de handleiding voor de exacte voorwaarden.

Waar kan ik reserveonderdelen voor mijn model B1RKM15001 vinden?

Reserveonderdelen zijn verkrijgbaar bij de Bosch klantenservice. Raadpleeg de officiële website of neem telefonisch contact op met de klantenservice. Vermeld altijd het model en het serienummer.

GEBRUIKSAANWIJZING B1RKM15001 BOSCH

NL Gebruiksaanwijzing

Belangrijke aanwijzingen

Afvoeren van de verpakking van uw nieuwe apparaat....56

Afvoeren van uw oude apparaat ....56

Voordat u het apparaat voor het eerst in gebruik neemt....56

Beschrijving van de werking

Beschrijving 57

Bedieningspaneel ....58

Toebehoren....58

Veiligheidsbepalingen ....59

Voorbereiden voor het transport....60

Voorbereidingen

Plaatsen van het buitendeel....61

Verbinding van het binnen- en buitendeel....62

Losmaken van de flexibele slang van het binnendeel....63

Verbinding van de flexibele slang met het binnendeel....65

Ingebruikneming

Koelen en ontvochtingen....66

Alleen ontvochtigen 67

Reiniging van de lucht....67

Schoonmaken 68

Servicedienst 69

Garantie 69

Overwegingen waardoor u de kosten van de Servicedienst kunt besparen....70

Belangrijke aanwijzingen

Afvoeren van de verpakking van uw nieuwe apparaat

□ De verpakking van uw nieuwe apparaat milieuvriendelijk (laten) afvoeren. □ Onze produkten worden voor verzending zorgvuldig verpakt in materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. □ Door het bewerken en het hergebruik kan op grondstoffen bespaard worden, waardoor de hoeveelheid afval vermindert. □ In overleg kunt u de verpakking eventueel aan de handelaar teruggeven bij wie u het apparaat gekocht hebt. □ Stekker uit het stopcontact trekken en de aansluitkabel doorknippen. □ De apparaten bevatten koelmiddelen die volgens de geldende wettelijke bepalingen moeten worden afgevoerd. □ Het apparaat niet gewoon weggooien. Vraag bij het wegdoen van uw oude apparaat advies aan de gemeentelijke reinigingsdienst. □ Lees voordat u het apparaat voor het eerst in gebruik neemt de gebruiksaanwijzing zorgvuldig door. U vindt daarin belangrijke informatie over het gebruik, uw eigen veiligheid en het onderhoud van het apparaat. □ Bewaar de gebruiksaanwijzing voor een eventuele andere gebruiker. □ Schakel een beschadigd apparaat niet in. Bij storing de stekker uit het stopcontact trekken, zekering uitschakelen. □ Het apparaat moet volgens het installatievoorschrift en de geldende bepalingen geplaatst en aangesloten worden. Als u de voorschriften in deze gebruiksaanwijzing niet in acht neemt, dan kan dit leiden tot het vervallen van de garantie. □ Onze apparaten voldoen aan de geldende veiligheidsbepalingen. Reparaties mogen alleen door vakkundige monteurs worden uitgevoerd. Anders kan er gevaar voor uw eigen veiligheid ontstaan, Fig. 1.

Afvoeren van uw oude apparaat

Voordat u het apparaat voor het eerst in gebruik neemt

Beschrijving van de werking

Beschrijving

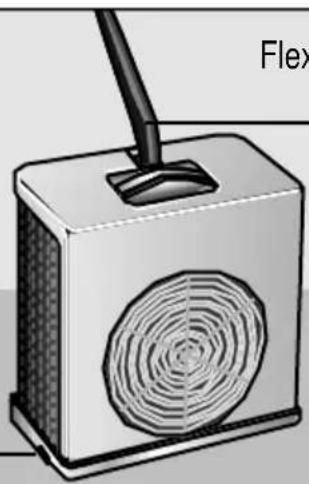

Buitendeel

Nippel met stop voor de afvoer van het condenswater in de stand "Ontvochtigen"

Flexibele verbindingsslang tussen het binnen- en buitendeel

Bedieningspaneel

Luchtcirculatie om de lucht te reinigen

Stille luchtcirculatie om de lucht te reinigen

Ontvochtigen

Rubberdop van de koppeling van de flexibele slang

Montageplaat met pluggen en schroeven om het buitendeel op te hangen

Wanddoorvoering om de flexibele slang te beschermen wanneer deze door de wand wordt geleid

Koperen beschermkap van de kleppen wanneer de slang is losgekoppeld van het binnendeel

Veiligheidsbepalingen

Veiligheidsbepalingen

☐ Het apparaat uitsluitend via een randgeaard stopcontact, met een trage zekering van 16 ampère op 220/240 V/50 Hz wisselstroom aansluiten. ☐ Eventueel te gebruiken verlengingskabels moeten geaard zijn, een doorsnede van minimaal 1,5 mm² per aansluiting hebben en een lengte van maximaal 25 m. ☐ Automatische kabelopwikkeling. ☐ Voorkom dat er water in het apparaat komt. ☐ De luchtinlaat- en uitblaasopeningen mogen niet worden afgedekt.

Bij beschadiging van de aansluitkabel moet deze vervangen worden door een kabel met vergelijkbare eigenschappen. Neem hiervoor contact op met de fabrikant, de Servicedienst of een vakkundig monteur.

Attentie!

Als het apparaat wordt uitgeschakeld en weer ingeschakeld, zal de compressor na verloop van ongeveer 3 minuten weer starten. Deze tijd is nodig om de correcte werking van het apparaat te garanderen.

Voorbereiden voor het transport

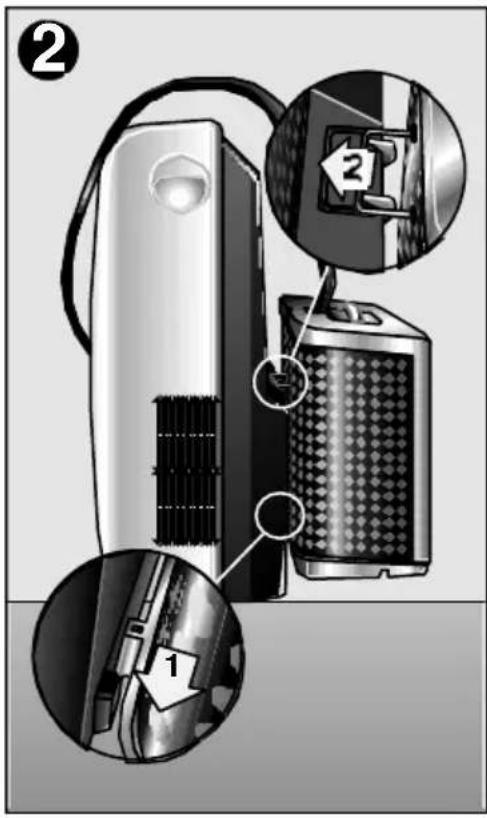

□ Om het vervoer te vergemakkelijken, is het binnendeel uitgerust met wieltjes. Teneinde het binnen- en buitendeel samen te vervoeren, het buitendeel aan de desbetreffende houder in het binnendeel hangen. Zo kunnen beide delen makkelijker worden verplaatst, Fig. 2. □ Om het transport te vergemakkelijken, is het apparaat voorzien van rollen. Voordat het apparaat bij het transport schuin gehouden of gekanteld wordt: het water uit het reservoir in het apparaat laten weglopen via de afvoerslang die aan de onderkant van het apparaat wordt aangesloten, Fig. 3. □ Als alleen het buitendeel wordt vervoerd, eerst de afsluitstop daaruit trekken, datzelfde buitendeel lichtjes kantelen, en het restwater dat er mogelijk in zou kunnen zitten eruit laten lopen.

Attentie!

Weest u zeer voorzichtig met het vervoer van deze unit. De basis van dit apparaat beschikt over een waterafvoerslang die kapot zou kunnen gaan wanneer deze een klap krijgt.

Voorbereidingen

Plaatsen van het buitendeel

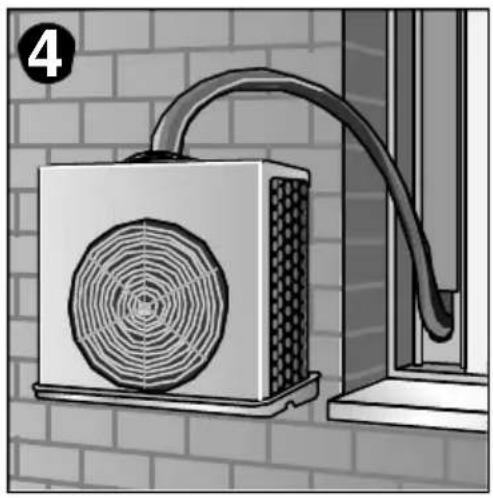

In overeenstemming met de wens van de gebruiker en de mogelijkheden van de ruimte, kan het buitendeel worden geplaatst op elke willekeurige van de wijzen die worden getoond in de figuren 4, 5 en 6. Als u maar rekening houdt met het feit dat de plaatsing moet geschieden op een horizontaal vlak. Teneinde het buitendeel op te hangen aan de haak waarmee dat is uitgerust, gebruikt u het accessoire Montageplaat.

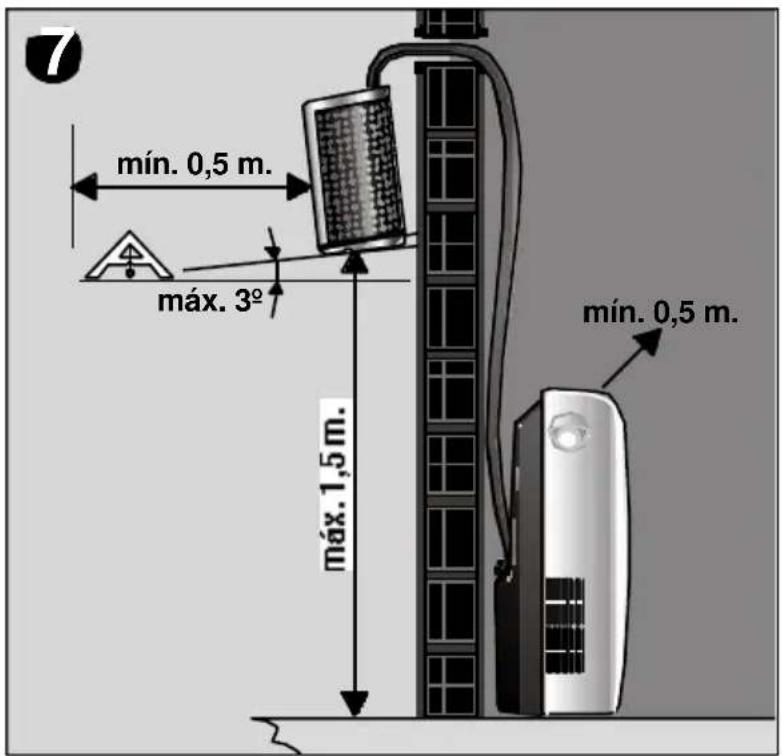

Attentie!

□ Vergewist u zich ervan dat het apparaat geheel horizontaal is opgehangen, anders zou er water van de bodemplaat kunnen druppelen. Daartoe gebruikmaken van de stang aan de achterzijde van het buitendeel. □ Om veiligheidsredenen het buitendeel niet louter aan de verbindingsslang met het binnendeel laten hangen. □ Monteert u het buitendeel niet hoger dan de toegestane hoogte. Minimumafstanden aanhouden met aangrenzende voorwerpen. Zie fig. 7. □ De flexibele slang die beide apparaten verbindt niet afknellen of verdraaien.

Verbinding van het binnen- en buitendeel

Beide delen zijn met elkaar verbonden door middel van een flexibele slang. Wanneer u het apparaat in bedrijf stelt, heeft u de volgende opties:

□ Ervoor zorgen dat de slang door een deur of raam wordt geleid welke op een kier zijn gezet, Fig. 8. □ Een opening van 4 x 2 cm in de deur- of raampost maken, om de slang hierdoorheen te leiden terwijl deze dicht kunnen worden gelaten, Fig. 9. □ Een opening maken in de muur, waarin het accessoire Wanddoorvoering wordt geplaatst, Fig. 10, 11 en 12.

Indien de airconditioner niet wordt gebruikt of niet nodig is, worden de deksels van het accessoire aangebracht waardoor het gemaakte gat wordt afgesloten, Fig. 12.

Losmaken van de flexibele slang van het binnendeel

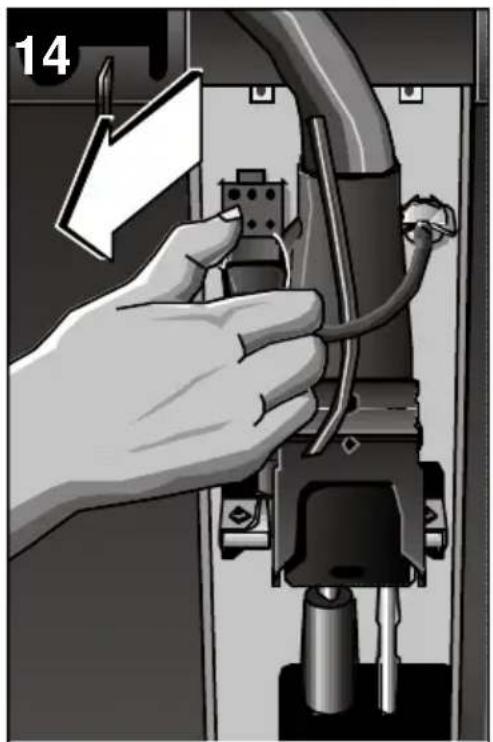

De flexibele slang loskoppelen:

Voor de installatie van de slang via de raampost of de wand, is het nodig deze slang te demonteren van het binnendeel, hetgeen mogelijk is bij de modellen die zijn uitgerust met een snelkoppeling. Daartoe gaat u als volgt te werk:

□ Het apparaat loskoppelen van het stroomnet als het daarop is aangesloten. □ De onderste afdekking van de verbindingszone verwijderen en vervolgens de schroeven van de bovenste afdekking, waarmee de verbindingszone van de flexibele slang zichtbaar wordt, Fig. 13. □ De elektrische aansluiting uitnemen door op de bovenste en onderste poot van de stekker te drukken. Zie Fig. 14. □ De condenswaterslang demonteren door deze een kwartslag naar links te draaien en uit te nemen, Fig. 15. □ De hendel van de snelkoppeling naar beneden verplaatsen, Fig. 16. □ De metalen huls van de koppeling naar beneden verplaatsen, Fig. 17, en de slang tegelijkertijd in een verticale beweging naar boven trekken. Fig. 18.

Verbinding van de flexibele slang met het binnendeel

Sluit u de flexibele slang weer aan op het binnendeel door alle hierboven beschreven handelingen precies in omgekeerde volgorde uit te voeren.

Attentie!

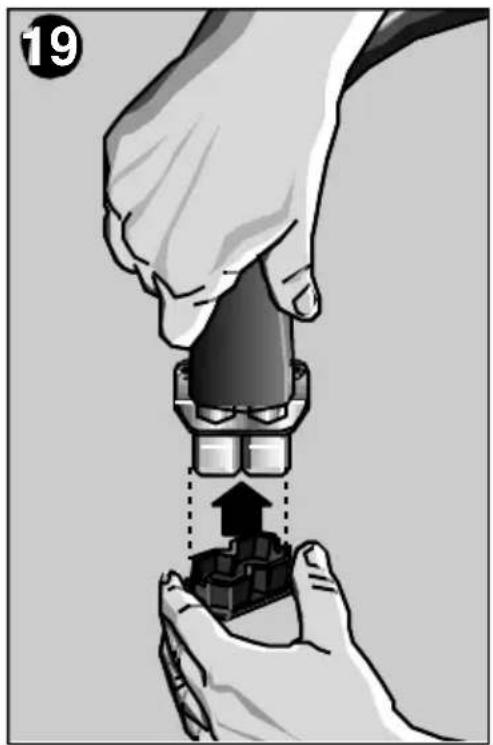

□ De snelkoppeling kan slechts in één stand worden gemonteerd, zie figuur 18. En bij het inbrengen in de houder: geheel verticaal plaatsen. □ De hendel van de snelkoppeling moet met enige kracht naar boven worden verplaatst tot in zijn beginstand (verticaal). Alleen zo zal de aansluiting correct zijn uitgevoerd. In het geval het binnen- en buitendeel gedurende een lange periode losgekoppeld blijven, dient u het vrije uiteinde van de flexibele slang te beschermen met de rubberdop (zie Accessoires en Fig 19), die we bij het apparaat leveren ter voorkoming van het binnendringen van stof en vuil. Past u eveneens de koperen beschermkap op de kleppen, Fig. 20. Aangeraden wordt de slang niet langer dan één dag losgekoppeld te houden van het binnendeel. □ Het binnendeel nooit losgekoppeld van het buitendeel laten werken.

Ingebruikneming

Koelen en ontvochtingen

□ Stekker in het stopcontact steken. □ Kiezen voor de optie «Maximaal koelen» ✗ of «Stiller koelen» ✗. □ De gewenste temperatuur instellen op de thermostaat, Fig. 21. □ Het apparaat koelt de kamerlucht en ontvochtigt deze tegelijkertijd- en zorgt zo voor een aangenamer klimaat in de kamer. □ Wanneer de thermostaatregeling het apparaat uitschakelt, gaat het automatisch weer lopen zodra de kamertemperatuur 2 à 3 graden stijgt. □ Het condenswater dat gedurende dit proces onstaat, wordt naar buiten geleid en afgevoerd, om te verdampen in de condensor.

Indien het rode waarschuwingslampje knippert:

□ Het condenswater heeft zich ten onrechte opgehoopt in het reservoir van het binnendeel. □ Het condenswater kan worden afgevoerd via de afvoerslang die wordt aangesloten op de afvoeropening aan de onderzijde van het apparaat, Fig. 22. □ Verifieer of de flexibele verbindingsslang tussen beide delen niet is geplet of afgekneld. Voorts mag het hoogteverschil tussen de delen niet groter zijn dan 1,5 m. Fig. 7.

Alleen ontvochtigen

Reiniging van de lucht

Bij deze functie onttrekt het apparaat vocht aan de omgevingslucht. De temperatuur wordt echter niet geregeld. Naar gelang de omgevingsomstandigheden kan aan de lucht tot 60 liter water per 24 uur worden onttrokken.

□ Laat het water uit het buitendeel lopen door de afsluitstop uit de bodemplaat te trekken. □ Breng het buitendeel in de ruimte die ontvochtigd moet worden. □ Steek de afvoerslang op de waterafvoer van het buitendeel en vang het condenswater op in een geschikte bak, Fig. 24. □ Kies de stand "Ontvochtigen", Fig. 23.

Attentie!

Op het moment dat u het apparaat omschakelt naar de stand «Koelen», moet u de afsluitstop op de afvoeropening van het buitendeel plaatsen, anders zal er gedurende het koelproces sprake zijn van lekkend condenswater.

Houd er altijd rekening mee dat, om een perfecte werking van de functie Ontvochtigen te garanderen, de omgevingstemperatuur moet stijgen tot 18°C.

Tijdens het reinigen van de lucht wordt de lucht in de ruimte via filters gereinigd.

□ Het apparaat is uitgerust met een basisfilter dat een actief reinigend dubbelfilter bevat, Fig. 26, tegen:

• geurtjes en rook.
• pollen, bacteriën en stof filteren.

□ Stel door middel van de functiekeuzeschakelaar de hoge of lage snelheid van de ventilator in, Fig. 25.

□ Het wordt aanbevolen om de filters op hun plaats te laten, ongeacht de gekozen functie. Op deze wijze zult u een effectievere reinigende werking bewerkstelligen.

Schoonmaken

Schoonmaken

Vóór het gebruik tijdens het begin van het seizoen

□ Het binnendeel is uitgerust met een hoofdfilter dat na een lange werkduur van het apparaat dient te worden schoongemaakt. Het filter wassen onder stromend kraanwater en laten drogen alvorens u het weer op zijn plaats monteert. □ De speciale filters moeten jaarlijks vervangen worden om een goede werking te garanderen. Vervangingsfilters zijn onder bestelnummer B1 RZK 15013 bij elke vakhandel tegen meerprijs verkrijgbaar. □ Afb. 26 en 27 laten zien hoe de filters moeten worden ingezet. □ De roosters met een doekje of spons, met lauw water met een mild reinigingsmiddel schoonmaken. □ Nooit heet water (meer dan 40°C), bleekmiddel, wasbenzine, benzine, zuren of borstels gebruiken. Voorkom dat er water in het apparaat komt. □ Het maakt niet de apparaten met een slang schoon.

□ Maakt u het luchtfilter schoon en vervolgens, indien nodig, de buitenkant en de roosters.

Servicedienst / Garantie

Servicedienst

Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." niet functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het apparaat.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Overwegingen waardoor u de kosten van de Servicedienst kunt besparen

Wat te doen als...

Aan de hand van de volgende oplossingen kunt u kleine storingen zelf verhelpen zonder de hulp van de Servicedienst in te roepen.

Als de storing na controle niet verholpen is of zich opnieuw voordoet, neem dan contact op met onze Servicedienst.

... het apparaat niet werkt ...

□ Controleer of de stekker goed in het stopcontact zit. □ Controleer of de stroom is uitgevallen of dat een zekering is doorgeslagen. □ Thermostaat op een lagere temperatuur zetten, d.w.z. naar rechts draaien.

... het apparaat niet werkt en het waarschuwingslampje brandt ...

□ Controleer of de verbindingsslang vrij ligt - hij mag niet afgekneld zijn. □ Het buitendeel mag niet meer dan 1,5 m boven het binnendeel staan of hangen. □ Het binnendeel op een vlakke ondergrond plaatsen. Indien het lampje blijft branden, het interne waterreservoir ledigen. (Zie hiervoor de aanwijzingen bij de Vervoerscondities).

... het apparaat werkt een tijdje en schakelt dan uit ...

□ Controleer of de luchtinlaat of -uitlaat verstopt is.

In het geval er buiten een omgevingstemperatuur boven de 43°C wordt geregistreerd, schakelt het apparaat automatisch voor een korte periode uit, waarna het weer zal starten. Ingeval de binnen- en/of buitentemperatuur van de ruimte lager zou zijn dan 20°C, wordt het apparaat tijdelijk uitgeschakeld om de vorming of opeenhoping van rijp of ijs in de verdamper te voorkomen.

□ Verifiëren of de snelkoppeling correct is geïnstalleerd (bij de modellen die hiermee zijn uitgerust).

... het apparaat niet voldoende koelt ...

□ Zorg ervoor dat het raam of de deur zo weinig mogelijk is geopend. Dit is vooral belangrijk wanneer u de verbindingsslang door een kier van het raam of de deur hebt geleid.

□ Controleer of de verbindingsslang vrij ligt - hij mag niet afgekneld zijn.

... het apparaat teveel geluid maakt ...

□ Controleer of de luchtinlaat en -uitlaat niet zijn afgedekt.

□ Als u periodiek het geluid van stromend water hoort, ligt dit aan de condenswaterpomp die het water wegpompt.

... het apparaat is ingeschakeld, maar de compressor loopt niet ...

☐ De binnentemperatuur van de ruimte dient hoger te zijn dan 20°C opdat het apparaat kan werken in de standen ontvochtigen en koelen.

... het buitendeel druppelt ...

□ Controleer of het buitendeel horizontaal staat of hangt.

□ Controleer of de afsluitstop goed is aangebracht.

Attentie!

Andere ingrepen of reparaties moeten door een vakkundig monteur worden uitgevoerd. Neem in dit geval contact op met uw leverancier of de Servicedienst.

Technische gegevens

Technische gegevens

Opgenomen vermogen....1.500W

Zekering....16 A

Koelcapaciteit *......4.250W

Werkstanden "Koelen" en "Ontvochtigen"

binnentemperatuur: ......min. +20°C/ max. +32°C

buitentemperatuur: ....min. +20°C/ max. +43°C

* Ashrae 128
