MANUALE UTENTE B1RKM15001 BOSCH

IT Istruzioni per l'uso

Osservazioni importanti

Smaltimento dell'imballaggio ....73

Smaltimento del vostro vecchio apparecchio....73

Prima di collegare il vostro apparecchio ....73

Presentazione del vostro nuovo apparecchio

Descrizione dell'apparecchio....74

Pannello di controllo....75

Accessori....75

Condizioni d'uso ....76

Condizioni di trasporto....77

Preparativi

Posizionamento dell'unità esterna....78

Comunicazione tra le unità interna ed esterna......79

Separazione del tubo flessibile nell'unità interna....80

Unione della manichetta flessibile con l'unità esterna....82

Messa in funzione

Refrigerazione e Deumidificazione....83

Solo deumidificazione ....84

Purificazione dell'aria 84

Pulizia e Manutenzione 85

Servizio Tecnico / Garanzia....86

Considerazioni che vi faranno risparmiare telefonate al Servizio Tecnico ....87

Dati tecnici 88

Osservazioni Importanti

Scarto dell'imballaggio

□ Rispettate l'ambiente qualora buttate l'imballaggio del vostro apparecchio. □ I nostri prodotti vengono imballati con cura per il trasporto. Gli imballaggi vengono progettati in modo di non essere pericolosi per l'ambiente. Possono venire reciclati, sono prodotti ecologici. □ Riciclando l'imballaggio, da un verso fate un contributo all'economia di materie prime, e dall'altro riducete il volume dei residui. □ Se Vi viene accettato, potete restituire l'imballaggio al negoziante che vi ha fornito l'apparecchio. □ Disinserite l'apparecchio dalla rete e tagliatene il cavo di collegamento. □ Gli apparecchi hanno refrigeranti che devono venirne eliminati in accordo con la normativa in vigore. □ Consegnate il vostro vecchio apparecchio, prima di scartarlo in altro modo. Contattate il vostro Municipio o altri centri competenti per la sua raccolta. □ Prima di utilizzare l'apparecchio per la prima volta, leggete il libro di istruzioni. Esso contiene informazioni importanti, non soltanto per l'uso ma anche per la vostra sicurezza e per la manutenzione. □ Conservate questo libro di istruzioni. Eventualmente, può essere utile a un'altro utente. □ Non avviate un apparecchio danneggiato. □ Il montaggio e collegamento del vostro apparecchio deve farsi in accordo con le istruzioni di montaggio e la normativa in vigore. Se queste istruzioni non vengono rispettate, c'è il rischio di perdere la garanzia. □ I nostri apparecchi sono in accordo con le norme di sicurezza in vigore. Soltanto tecnici competenti in materia sono autorizzati alle riparazioni. È in gioco la vostra sicurezza. □ Assicuratevi che i tappi degli scoli siano collocati correttamente, poiché possono essere saltati lungo il trasporto, Fig. 1.

Scarto del vostro antico apparecchio

Prima di collegare il vostro apparecchio

Presentazione del vostro nuovo apparecchio

Descrizione dell'apparecchio

Unità interna

Filtro basico

Tubo di scolo

Vano per il cavo

Boccola con tappo per lo scarico dell'acqua di condensazione

Apparecchio condizionatore

Bocchetta di presa d'aria

Targa di caratteristiche

Unità esterna

Boccola con tappo per lo scarico dell'acqua di condensazione in modalità "Deumidificazione"

Manichetta flessibile di unione tra le unità interna ed esterna

Quadro di controllo

Accessori

Condizioni d'uso

Condizioni d'uso

□ Questo elettrodomestico deve essere collegato alla rete a 220/240 V e 50 Hz, tramite una presa con messa a terra. □ Protezione tramite un fusibile da 16 A, ad azione lenta. □ Nel caso si abbia bisogno di una prolunga, dovrà essere munita di messa a terra, la sua sezione dovrà avere almeno 1,5 mm² per filo e la sua lunghezza sarà minore di 25 m. □ Il cavo di collegamento alla rete elettrica ha un vano nella parte posteriore dell'apparecchio. □ Evitate di coprire le entrate e uscite d'aria del vostro apparecchio. □ Evitate che entri dell'acqua nell'apparecchio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un altro di caratteristiche simili. Per farlo, rivolgersi al fabbricante o al suo servizio post-vendita o a personale qualificato equivalente.

Attenzione!

Se l'apparecchio viene scollegato e ricollegato, il compressore si metterà in moto dopo 3 minuti. Questo tempo è necessario per garantire il funzionamento corretto dell'apparecchio.

Condizioni di trasporto

□ Per una maggiore agevolazione del trasporto dell'unità anteriore, questa è munita di rotelle. Per trasportare insieme l'unità interna ed esterna, appendere l'unità esterna nel relativo supporto sull'unità interna. Così si possono spostare entrambe le unità più facilmente, Fig. 2. □ L'apparecchio è munito di ruote per facilitarne lo spostamento. Nel caso in cui sia necessario inclinare l'apparecchio per spostarlo, bisogna svuotare l'acqua che è nel serbatoio interno, con l'aiuto del tubo di scolo abbinato alla chiave della parte inferiore dell'apparecchio, Fig. 3. □ Nel caso di trasportare soltanto l'unità esterna, anzitutto estrarne il tappo di chiusura, ribaltarla leggermente e svuotarne l'acqua residua che potesse restare nel suo interno.

Attenzione!

Abbiate particolare cura durante il trasporto di quest'unità. La base di questo apparecchio è munita di un tubo di scolo d'acqua che potrebbe rompersi con qualsiasi urto.

Preparativi

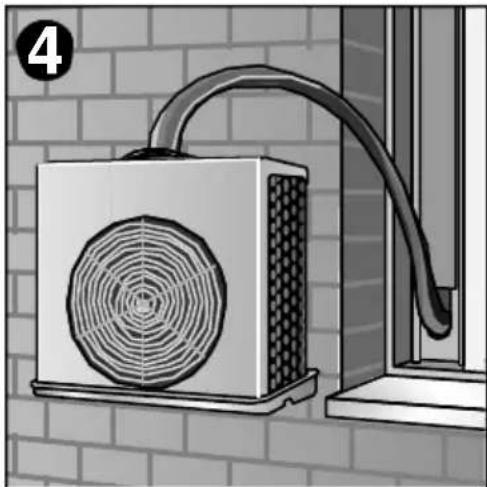

Sistemazione dell'unità esterna

□ A seconda dei desideri dell'utente e delle possibilità del locale, l'unità esterna può essere collocata in qualunque dei modi indicati nelle figure 4, 5 e 6. Si deve tenere conto che la sistemazione deve essere fatta su una superficie orizzontale. Per appendere l'unità esterna al gancio di cui è munita, usare l'accessorio Piastra Supporto.

Attenzione!

□ Verificare che l'apparecchio sia sospeso in posizione orizzontale, altrimenti potrebbe esserci uno stillicidio d'acqua sulla vasca inferiore. Per farlo, usate l'asta posteriore dell'unità esterna. □ Per motivi di sicurezza, non appendere l'unità esterna soltanto alla manichetta che la unisce a quella interna. □ Non collocare l'unità esterna oltre l'altezza permessa. Mantenete delle distanze minime dagli oggetti adiacenti. Vedi Fig. 7. □ Non imprigionare o torcere la manichetta flessibile che unisce entrambi gli apparecchi.

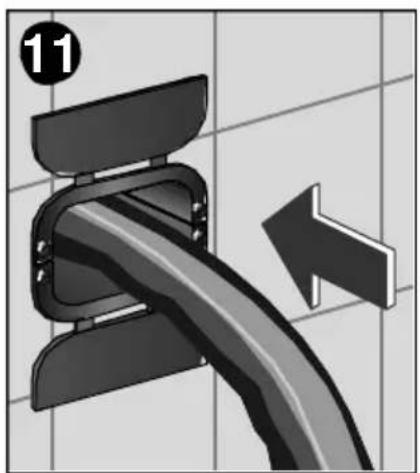

Comunicazione tra le unità interna ed esterna

Entrambe le unità sono unite da una manichetta flessibile. Al momento di avviare l'apparecchiatura, si può scegliere tra:

□ Far sì che la manichetta passi attraverso una porta o una finestra socchiuse, Fig. 8. □ Trapanare un'apertura di cm 4x2 nella cornice della porta o della finestra, per passarci dentro la manichetta, con i vani comunque chiusi, Fig. 9. □ Trapanare un'apertura nel muro, in cui verrà collocato l'accessorio tubo protettore, Fig. 10, 11 e 12.

In caso di non utilizzo o di non necessità del condizionatore, si chiudono i coperchi dell'accessorio, con cui viene chiuso anche il foro praticato, Fig. 12.

Separazione della manichetta flessibile dall'unità interna

Disinserire il tubo flessibile.

Per l'installazione della manichetta attraverso la cornice della finestra o della parete, è necessario smontarla dall'unità interna, cosa possibile nei modelli muniti di collegamento rapido. Per farlo, si deve procedere nel seguente modo:

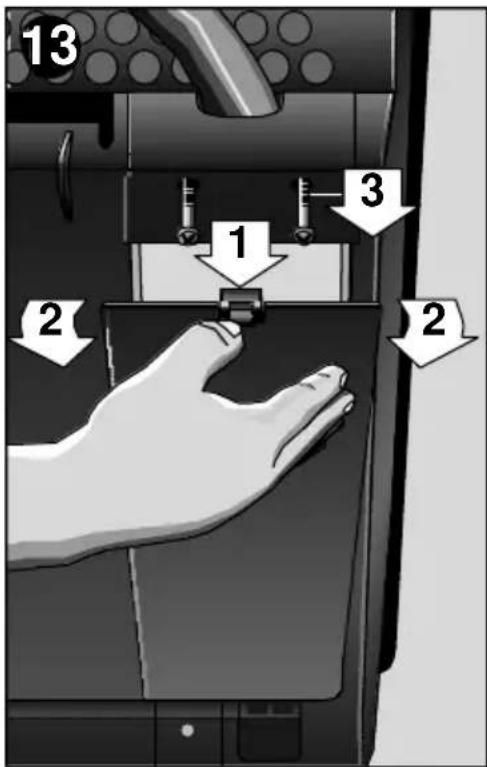

□ Disinserire l'apparecchio dalla rete elettrica, qualora sia collegato. □ Levare il coperchio inferiore della zona di unione e le viti del coperchio superiore, in modo che sia visibile la zona di unione della manichetta flessibile, Fig. 13. □ Estrarre il collegamento elettrico premendo i morsetti superiore e inferiore della presa. Vedi Fig. 14. □ Smontare il tubo di evacuazione dell'acqua di condensa girandolo di 1/4 di giro a sinistra ed estraendolo, Fig. 15. □ Spostare in basso la leva di collegamento rapido, Fig. 16. □ Spostare in basso il corpo metallico del collegamento, Fig. 17, e contemporaneamente tirare in alto verticalmente, Fig. 18.

Unione della manichetta flessibile con l'unità esterna

Collegare nuovamente la manichetta flessibile all'unità interna, eseguendo esattamente tutte le operazioni in ordine inverso rispetto a quanto descritto prima.

Attenzione!

□ Il collegamento rapido può inserirsi soltanto in una posizione, vedi Fig. 18: quando viene introdotto nel suo vano, deve essere completamente verticale. □ La leva di collegamento rapido deve essere spostata con un po' di forza verso l'alto fino alla sua posizione iniziale (verticale). Solo così si realizzerà un collegamento corretto. □ Nel caso di unità interna ed esterna rimangano disconnesse per un periodo prolungato, proteggere l'estremità libera della manichetta con il cappuccio protettore (vedi Accessori e Fig. 19), fornito con l'apparecchio, per evitare l'ingresso di polvere e sporcizia. Stringere inoltre il coperchio di rame protettore sulle valvole, Fig. 20. Si consiglia di non tenere la manichetta disconnessa dall'unità interna per più di un giorno. □ Non far funzionare mai l'unità interna senza collegarla a quella esterna.

Messa in funzione

Refrigerazione e Deumidificazione

□ Inserire la spina di alimentazione. □ Selezionare l'opzione «Massima refrigerazione» ✗ o «Refrigerazione silenziosa» ✗. □ Collocare il termostato nella temperatura desiderata, Fig. 21. □ L'apparecchio raffredda e deumidifica simultaneamente l'aria del recinto, generando così un clima gradevole. □ Se l'apparecchio si spegne comandato dal termostato, si riaccende di nuovo automaticamente non appena la temperatura ambiente aumenta di 2 o 3°C. □ L'acqua di condensazione che viene prodotta durante questi processi è condotta ed evacuata verso l'esterno, evaporandosi nel condensatore.

Se lampeggia la spia luminosa rossa:

□ L'acqua di condensazione si è indebitamente accumulata nel serbatoio dell'unità interna. □ Lo scarico dell'acqua si esegue attraverso il tubo flessibile di scarico, che va collegato all'apertura di scarico, nella parte inferiore dell'apparecchio, Fig. 22. □ Verificare che il tubo flessibile di unione tra entrambe le unità non sia schiacciato o prigioniero. La differenza di altezza tra entrambe le unità non deve inoltre superare 1,5 m. Fig. 7.

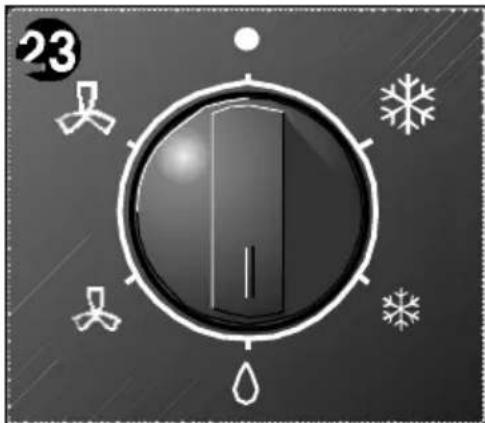

Solo deumidificazione

Purificazione dell'aria

In questa funzione, l'apparecchio sottrae così umidità all'aria ambiente. Non vi è tuttavia regolazione della temperatura. A seconda delle condizioni ambientali, all'aria ambiente possono essere sottratti fino a 60 litri di acqua in 24 ore.

□ Scaricate l'acqua dall'unità esterna tirando il tappo di chiusura dalla vasca di fondo. □ Portate l'unità esterna nell'ambiente da deumidificare. □ Inserite il tubo flessibile di scarico sullo scarico acqua dell'unità esterna e raccogliete l'acqua di condensazione che scorre in un idoneo contenitore, Fig. 24. □ Selezionare il modo "Deumidificazione"^. Fig. 23.

Attenzione!

Qualora si cambi alla modalità "Refrigerazione", collocare il tappo di chiusura nella bocca di scolo dell'unità esterna, altrimenti ci saranno fughe dell'acqua di condensazione durante il ciclo di refrigerazione.

Tenere sempre presente che per garantire un funzionamento perfetto della funzione di deumidificazione, la temperatura ambiente deve raggiungere i 18°C.

In questa funzione l'aria viene fatta ricircolare all'interno della stanza, passandola attraverso dei filtri purificatori.

□ L'apparecchio integra un filtro basico che include un doppio filtro attivo purificatore, Fig. 26, contro:

• Odori e fumi.
• Pollini, batteri e polvere.

□ Regolare con la manopola di selezione di funzioni la velocità elevata o bassa del ventilatore, Fig. 25.

□ Consigliamo di lasciare i filtri installati indipendentemente dalla funzione scelta. Così otterrete un'azione purificatrice più efficace.

Pulizia e Manutenzione

Pulizia

Prima del suo uso all'inizio della stagione

□ L'unità interna è munita di un filtro principale che deve essere pulito dopo un lungo periodo di funzionamento dell'apparecchio. Lavarlo sotto l'acqua del rubinetto e lasciarlo asciugare prima di rimetterlo nel suo vano. □ Il complesso di filtri purificatori di matricola B1 RKZ 15013 deve essere sostituito con un nuovo complesso ogni anno affinché continui ad essere operativo. A tal proposito, rivolgetevi al vostro solito negozio. □ L'installazione dei filtri deve essere come indicato nelle figure 26 e 27. □ Potete pulire l'apparecchio con uno straccio o una spugna, acqua tiepida e un detersivo delicato. □ Non usate mai acqua calda (oltre i 40°C), candeggina, benzina, acidi o spazzola, ed evitate l'entrata d'acqua nell'apparecchio. □ Non usate nessuna manichetta per pulire l'apparecchio.

□ Pulire il filtro dell'aria, dopodiché pulire il tetto e le bocchette se necessario.

Servizio Tecnico / Garanzia

Servizio Tecnico

Se dopo aver tenuto conto delle istruzioni d'uso e installazione, in particolare quanto indicato nel capitolo "Considerazioni ..." il vostro apparecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è a vostra disposizione.

Perciò, quando comunicate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vostro apparecchio, che troverete nella targa delle caratteristiche.

Garanzia

In ogni paese sono valide le condizioni di garanzia stabilite dalle relative Società Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vostro apparecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizzato durante la garanzia, è indispensabile inoltrare lo scontrino dell'acquisto dell'apparecchio.

Considerazioni che vi faranno risparmiare telefonate al Servizio Tecnico

Cosa fare se ...

I comportamenti di seguito descritti l'aiuteranno a risolvere da solo piccoli contrattempi e a risparmiarsi le chiamate al Servizio Tecnico.

Se, dopo queste verifiche, il problema sussiste o torna a ripetersi, contatti i nostri tecnici specializzati.

... l'apparecchio non funziona ...

□ Verificare che la presa sia inserita. □ Verificare che ci sia energia in rete oppure che un fusibile non sia saltato. □ Regolare il termostato a una temperatura minore, cioè ruotarlo verso destra.

... l'apparecchio non funziona e la spia di sicurezza è accesa ...

□ Controllare se il tubo di collegamento è libero - non deve essere schiacciato. □ L'unità esterna non dovrebbe essere sospesa ad un'altezza superiore a 1,5 m rispetto all'unità interna. □ Collocare l'unità interna su un piano regolare. Se la spia continua accesa, svuotare il serbatoio interno dell'acqua (Vedi istruzioni in "Condizioni di trasporto").

... l'apparecchio funziona per un certo tempo e poi si spegne ...

□ Controllate che né la presa d'aria né l'uscita d'aria siano ostruite. □ Nel caso di rilevare all'esterno una temperatura ambiente superiore ai 43°C, l'apparecchio si disinserisce automaticamente durante un breve periodo, dopodiché torna ad avviarsi. Nel caso in cui la temperatura interna ed/o esterna dell'ambiente fosse minore di 20°C, l'apparecchio si disinserisce provvisoriamente in modo di evitare la formazione o accumulo di brina o gelo nell'evaporatore. □ Verificare che il collegamento rapido sia installato correttamente (in quei modelli in cui è previsto).

... l'apparecchio non raffredda abbastanza ...

□ Fate attenzione che la finestra o la porta siano aperte quanto meno possibile. Ciò è importante specialmente se per il tubo di collegamento dovete aprire uno spiraglio nella finestra o nella porta.

□ Controllare se il tubo di collegamento è libero - non deve essere schiacciato.

... l'apparecchio produce un rumore eccessivo ...

□ Controllate se la presa e l'uscita dell'aria sono libere.

□ Se sentite un rumore ciclico di acqua, ciò dipende dalla pompa della condensa, che pompa acqua verso l'esterno.

... l'apparecchio è acceso, ma il compressore non funziona ...

□ La temperatura esterna dell'ambiente dev'essere superiore ai 20°C affinché l'apparecchio possa funzionare nella modalità di deumidificazione e refrigerazione.

... dall'unità esterna gocciola acqua ...

□ Controllate se l'unità esterna poggia o è sospesa orizzontale.

□ Controllate se il tappo di chiusura è inserito correttamente.

Attenzione!

Per qualsiasi altro guasto, la riparazione deve venir fatta da un tecnico specializzato. In questo caso, consultate il distributore autorizzato, il servizio clienti o la rete di Servizi Tecnici.

Dati Tecnici

Dati tecnici

Consumo a potenza massima....1.500W

Fusibile....16 A

Capacità di refrigerazione *......4.250W

Modalità di funzionamento "Refrigerazione" e "Deumidificazione"

Temperatura interna:......min. +20°C/ max. +32°C

Temperatura esterna:......min. +20°C/ max. +43°C

* Ashrae 128

Indice
