BEDIENUNGSANLEITUNG B1RKM15001 BOSCH

DE Gebrauchsanweisung

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34

D 81739 München

Germany

Inhaltsverzeichnis

Wichtige Hinweise

Entsorgung der Verpackung......4

Entsorgung Ihres alten Gerätes ....4

Vor der Inbetriebnahme Ihres Gerätes....4

Vorstellung Ihres neuen Gerätes

Gerätebeschreibung....5

Bedienfeld....6

Zubehör......6

Betriebsbedingungen....7

Transport des Gerätes....8

Vorbereitungen

Aufstellung des Außenteils 9

Verbindung des Außen- und Innenteils ......10

Trennung der Kältemittelleitung....11

Anschluss der Kältemittelleitung ans Innenteil......13

Inbetriebnahme

Kühlen und Entfeuchten....14

Nur Entfeuchten 15

Luftreinigung....15

Pflege und Wartung......16

Kundendienst....17

Garantiebedingungen 17

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können ....19

Technische Daten 20

Wichtige Hinweise

Entsorgung der Verpackung

Entsorgung Ihres alten Gerätes

Vor der Inbetriebnahme Ihres Gerätes

□ Bitte entsorgen Sie die Verpackung umweltfreundlich. □ Unsere Produkte werden für den Versand sorgfältig in umweltfreundliche Materialien verpackt. Die Verpackungsmaterialien können recycelt werden. □ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen. ☐ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung. □ Ziehen Sie den Netzstecker aus der Steckdose und schneiden Sie das Netzkabel ab. ☐ Die Geräte enthalten Kältemittel, die gemäß den geltenden gesetzlichen Bestimmungen entsorgt werden müssen. □ Werfen Sie das Gerät nicht einfach weg, sondern geben Sie es ab. Für eine eventuelle Abholung setzen Sie sich mit Ihrer Gemeinde- oder Stadtverwaltung oder anderen zuständigen Stellen in Verbindung. □ Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen. Die Anleitung enthält nicht nur wichtige Informationen für den Gebrauch, sondern auch wichtige Hinweise für Ihre persönliche Sicherheit und die Instandhaltung des Geräts. □ Heben Sie die Bedienungsanleitung auf. Sie könnte für einen anderen Anwender nützlich sein. □ Schalten Sie kein beschädigtes Gerät ein. Im Fehlerfall das Gerät vom Netz trennen. □ Aufstellung und Anschluss Ihres Geräts müssen gemäß den Montageanweisungen und den geltenden Bestimmungen durchgeführt werden. Die Nichtbeachtung dieser Anleitung kann zu einem Verlust der Garantieansprüche führen. □ Unsere Geräte erfüllen die gültigen Sicherheitsnormen. Reparaturen dürfen nur von kompetenten, sachverständigen Technikern ausgeführt werden, denn Ihre Sicherheit steht auf dem Spiel. □ Stellen Sie sicher, dass der Verschlussstopfen den Wasserablauf ordnungsgemäß verschließt, Abb. 1

Vorstellung Ihres neuen Gerätes

Gerätebeschreibung

Außenteil

Auslassöffnung mit

Verschluss für die

Kondenswasserentleerung im

"Entfeuchtungs"-Modus

Kältemittelleitung zwischen

Innen- und Außenteil

Bedienfeld

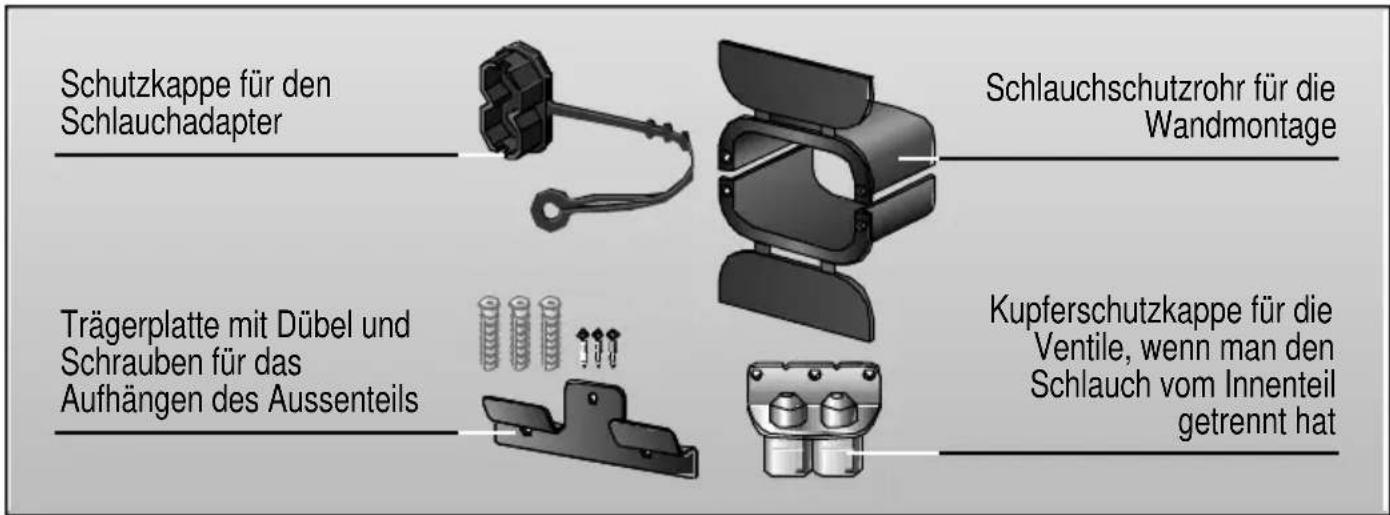

Zubehör

Betriebsbedingungen

Betriebsbedingungen

Dieses Klimagerät ist für einen Anschluss an ein Stromnetz mit 220/240 V und 50 Hz ausgelegt. Die Netzsteckdose muss geerdet sein. Absicherung durch 16 A träge. Eventuell verwendete Verlängerungskabel müssen geerdet sein. Der Kabelquerschnitt muss mindestens 1,5 mm² pro Anschluss betragen. Maximale Gesamtlänge 25 m. An der Rückseite des Gerätes ist ein Fach für das Netzkabel vorgesehen. Vermeiden Sie Eintritt von Wasser in das Gerät. Die Lufteinlass- und -auslassöffnungen dürfen nicht abgedeckt werden.

Bei Beschädigung des Netzkabels ist dieses gegen ein neues Kabel mit ähnlichen Eigenschaften auszutauschen. Wenden Sie sich dazu an den Hersteller oder den Kundendienst oder anderes fachkundiges Personal.

Achtung!

Wird das Klimagerät aus- und sofort wieder eingeschaltet, so verzögert sich der Wiederanlauf des Kompressors um ca. 3 Minuten. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten.

Transport des Gerätes

Zum einfachen Transportieren des Innenteils ist es mit Rollen ausgestattet. Um die Teile gleichzeitig zu transportieren, kann das Außenteil auf der Rückseite des Innenteils eingehängt werden, Abb. 2. Auf diese Weise lassen sich beide Teile einfacher verschieben. Vor dem Transport ist das Wasser aus dem Kondensatbehälter abzulassen, bevor das Gerät geneigt oder gekippt wird. Das Ablassen erfolgt über den Ablaufschlauch, der an der Ablauföffnung an der Geräteunterseite angeschlossen wird, Abb. 3. Im Falle, dass das Aussenteil transportiert werden soll, muss man zuerst die Verschlussstopfen entfernen, es leicht kippen, und das Restwasser, das sich im Inneren befindet, entleeren.

Achtung!

Bitte transportieren Sie das Gerät vorsichtig, um die an der Bodenplatte angebrachte Ablassöffnung für das Kondenswasser nicht zu beschädigen.

Vorbereitungen

Aufstellung des Aussenteils

Je nach Wunsch des Benutzers und je nach Möglichkeiten des Raums kann das Aussenteil, wie in den Bildern 4, 5 und 6 dargestellt, aufgestellt werden. Beachten Sie, dass die Aufstellfläche waagrecht ist. Um das Aussenteil am bestehenden Haken aufzuhängen, benutzt man das beiliegende Zubehör "Trägerplatte".

Achtung!

□ Vergewissern Sie sich, dass das Gerät in waagrechter Stellung hängt, ansonsten könnte Wasser von der unteren Auffangwanne tropfen. Dies können Sie mit der hinteren Stange des Außenteils regulieren. □ Aus Sicherheitsgründen darf das Außenteil nicht nur an der Kältemittelleitung, der es mit dem Innenteil verbindet, aufgehängt werden. □ Installieren Sie das Außenteil nicht höher als erlaubt und halten Sie einen Mindestabstand zu anderen Gegenständen, Abb. 7. □ Verklemmen oder verbiegen Sie die Kältemittelleitung nicht, die beide Teile verbindet.

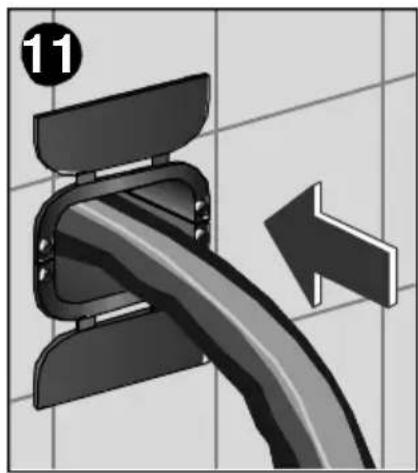

Verbindung des Außen- und Innenteils

Innen- und Außenteil sind durch die Kältemittelleitung miteinander verbunden. Die Inbetriebnahme kann auf verschiedene Arten erfolgen:

□ die Kältemittelleitung wird durch einen Fenster- oder Türspalt geführt, Abb. 8. □ dass man eine Öffnung von 4 x 2 cm am Tür- oder Fensterrahmen anbringt, um den Schlauch hindurchzuführen, ohne dass diese geöffnet werden müssen, Abb. 9. □ durch eine Maueröffnung: hierbei kommt das mitgelieferte Zubehör zum Einsatz, Abb. 10, 11, 12.

Im Falle, dass das Klimagerät nicht benutzt wird, lassen sich die Abdeckungen des Zubehörs schließen, wodurch die angebrachte Öffnung ebenso geschlossen wird, Abb. 12.

Trennung der Kältemittelleitung

Lösen der Kältemittelleitung

Um die Kältemittelleitung durch ein geöffnetes Fenster oder durch die Wand zu führen, kann sie vom Innenteil gelöst werden.

□ Das Gerät ausschalten. Danach den Netzstecker ziehen. □ Die untere Abdeckung abnehmen, die Schrauben der oberen Abdeckung herausdrehen und die obere Abdeckung abziehen, Abb. 13. □ Elektrischen Anschluss lösen. Dazu von oben und unten auf den Stecker drücken und diesen abziehen, Abb. 14. □ Kondensatschlauch durch eine Vierteldrehung nach links lösen und abziehen, Abb. 15. □ Die Verriegelung der Schnellkupplung nach unten klappen, Abb. 16. □ Den Kupplungsmantel nach unten ziehen, Abb. 17, und gleichzeitig den Schlauch senkrecht nach oben abziehen, Abb. 18.

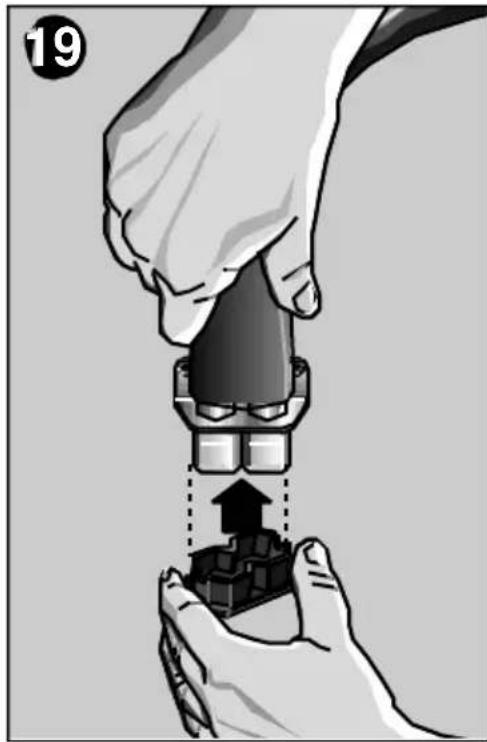

Anschluss der Kältemittelleitung ans Innenteil

Die Kältemittelleitung wieder an das Innenteil anschließen, indem man die vorher beschriebenen Schritte in umgekehrter Reihenfolge durchführt.

Achtung!

□ Die Kupplung kann nur in absolut senkrechter Stellung (siehe Abb. 18) montiert werden. □ Die Verriegelung der Schnellkupplung muss bis zum Anschlag (senkrechte Position) geschlossen werden, um die Funktionsweise des Gerätes zu gewährleisten und um einen Austritt von Kältemittel zu verhindern. □ Im Falle, dass Innen- und Außenteil während längerer Zeit nicht angeschlossen werden, schützen Sie das freie Ende der Kältemittelleitung mit der Schutzkappe (siehe beigelegtes Zubehör und Abb. 19), um ein Eindringen von Staub und Schmutz zu vermeiden. Ebenso sind die Kupferschutzkappen auf die Ventile zu setzen (Abb. 20). Wir empfehlen, die Kältemittelleitung nicht länger als einen Tag vom Innenteil gelöst zu lassen. □ Das Innenteil niemals getrennt vom Außenteil in Betrieb setzen.

Inbetriebnahme

Kühlen und Entfeuchten

□ Netzstecker einstecken. □ Funktion wählen (stark ✗ Kühlen oder leise ✗ Kühlen). □ Am Thermostat, Abb. 21, die gewünschte Temperatur einstellen. □ Das Gerät kühlt die Raumluft und entfeuchtet sie gleichzeitig - und schafft so ein angenehmes Raumklima. ☐ Schaltet das Gerät aufgrund der Thermostatsteuerung ab, läuft es automatisch wieder an, sobald die Raumtemperatur um 2 bis 3°C ansteigt! □ Das Kondenswasser, welches während des Kühlens gebildet wird, wird ins Freie geleitet und abgeführt, indem es im Kondensator verdampft.

Wenn die rote Signallampe aufleuchtet:

□ Kondenswasser hat sich im Behälter des Innenteils angesammelt und muss entleert werden. □ Das Entleeren des Kondensatbehälters kann auf zwei Arten erfolgen: - über den Ablassstutzen an der Geräteunterseite, an den der Wasserablassschlauch angeschlossen wird (siehe Gerätebeschreibung Seite 5), Abb. 22. - wie im Abschnitt "Nur Entfeuchten" beschrieben. ☐ Überprüfen Sie, ob die Kältemittelleitung nicht verdreht oder geknickt ist. Außerdem darf der Höhenunterschied zwischen Innen- und Außenteil max. 1,5 m betragen, Abb. 7.

Nur Entfeuchten

Beim Entfeuchtungsbetrieb wird der Raumluft Feuchtigkeit entzogen (max. 60 l/Tag). Dabei erfolgt keine Temperatur-Regulierung.

□ Entleeren Sie das Wasser aus dem Außenteil, indem Sie den Verschlussstopfen abziehen und das Außenteil leicht kippen. □ Das Außenteil in den Raum stellen, den man zu entfeuchten wünscht. □ Wasserablassschlauch an der Seite des Außenteils anschließen und ein geeignetes Gefäß zum Auffangen des Kondenswassers unterstellen, Abb. 24. ☐ Die Betriebsart "Entfeuchten" wählen, Abb. 23.

Achtung!

Beim Umschalten auf Kühlbetrieb den Wasserablassstutzen am Außenteil wieder verschließen, da sonst Kondenswasser austreten kann.

Beachten Sie, dass die Raumtemperatur mindestens 18°C betragen muss, um einen einwandfreien Entfeuchtungsbetrieb zu gewährleisten.

Im Luftreinigungsbetrieb erfolgt keine Temperatur-Regelung oder eine Reduzierung der Luftfeuchtigkeit.

□ Das Gerät besitzt einen Hauptfilter, in den ein zusätzlicher Spezialfilter eingesetzt ist. Sie wirken gegen:

• Gerüche und Rauch.
• Blütenstaub, Bakterien und Staub.

☐ Die Betriebsart "Luftreinigung stark" oder "Luftreinigung leise" wählen, Abb. 25.

□ Wir empfehlen die Filter, unabhängig von der gewählten Betriebsart eingesetzt zu lassen, um eine möglichst effiziente Luftreinigung zu erzielen.

Pflege und Wartung

Reinigung

Vor der Inbetriebnahme zu Saisonbeginn

□ Das Innenteil ist mit einem Hauptfilter ausgestattet, der nach einer längeren Betriebszeit gereinigt werden muss. Diesen unter fließendem Wasser reinigen und vor Wiederverwendung trocknen lassen. ☐ Der Spezialfilter mit der Referenz B1 RKZ 15013 sollte vierteljährlich erneuert werden, um seine Funktionsfähigkeit zu gewährleisten. ☐ Der Filter muss, wie im Bild beschrieben, eingebaut werden (Abb. 26 und 27). □ Die Gitterroste mit einem Lappen oder Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel säubern. ☐ Auf keinen Fall heißes Wasser (mehr als 40°C), Bleichmittel, Reinigungsbenzin, Benzin, Säuren oder Bürsten verwenden; Eintritt von Wasser in das Gerät vermeiden. □ Reinigen Sie das Gerät nicht mit einem Wasserschlauch.

□ Reinigen Sie den Luftfilter und anschließend, nötigenfalls, die Abdeckung und die Belüftungsschlitze.

Kundendienst

Kundendienst

Wenn auch bei genauer Beachtung der Bedienungsanweisung sowie des Kapitels "Was tun, wenn..." das Gerät nicht funktioniert, den Kundendienst verständigen.

Wenn Sie sich an eine unserer Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr) und die Seriennummer an, die Sie auf dem Typenschild Ihres Gerätes finden.

Garantiebedingungen

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
2. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können

Was tun, wenn ...

Die folgenden Ausführungen helfen Ihnen dabei, kleine Probleme zu lösen, ohne den Kundendienst bemühen zu müssen.

Falls das Problem nach diesen Überprüfungen nicht beseitigt ist oder erneut auftritt, setzen Sie sich bitte mit unseren fachkundigen Technikern in Verbindung.

... das Gerät nicht arbeitet ...

☐ Überprüfen, ob der Netzstecker ordnungsgemäß eingesteckt ist. ☐ Überprüfen, ob ein Stromausfall im Netz vorliegt oder eine Sicherung durchgebrannt ist. ☐ Thermostat auf eine niedrigere Temperatur stellen, d.h. nach rechts drehen.

... das Gerät nicht arbeitet, aber die Signallampe aufleuchtet ...

□ Prüfen Sie, ob die Kältemittelleitung freiliegt - sie darf nicht gequetscht sein. □ Das Außenteil sollte nicht höher als 1,5 m über dem Innenteil stehen bzw. hängen. □ Das Innenteil auf eine flache Ebene stellen. Wenn die Anzeige weiterhin leuchtet, den inneren Wassertank leeren. (siehe Anweisungen in den Transportbedingungen).

... das Gerät arbeitet eine Weile und schaltet dann ab...

☐ Überprüfen Sie, ob weder der Lufteintritt noch der Luftauslass verstopft ist. ☐ Falls eine Außenumgebungstemperatur von 43°C überschritten wird, schaltet sich das Gerät während einer kurzen Zeitspanne automatisch aus und schaltet sich danach wieder ein. Falls die Innen- oder Außentemperatur 20°C unterschreitet, schaltet sich das Gerät zeitweise aus, um eine Bildung oder Ansammlung von Reif oder Eis im Verdampfer zu vermeiden. ☐ Überprüfen, ob die Kupplung richtig sitzt (bei den damit ausgerüsteten Modellen).

... das Gerät bringt keine ausreichende Kühlleistung ...

□ Achten Sie darauf, dass das Fenster oder die Tür so wenig wie möglich geöffnet wird. Das ist besonders wichtig, wenn Sie für die Kältemittelleitung das Fenster oder die Tür einen Spalt öffnen müssen.

☐ Überprüfen Sie, ob die Kältemittelleitung nicht verdreht oder geknickt ist.

... das Gerät ist zu laut ...

☐ Überprüfen Sie, ob Luftein- und -auslass frei sind.

☐ Hören Sie ein zyklisches Wassergeräusch, dann liegt das an der Kondensatpumpe, die das Wasser nach draußen pumpt.

... das Gerät ist eingeschaltet, aber der Verdichter läuft nicht ...

☐ Die Innenraumtemperatur muss mehr als 20°C betragen, damit das Gerät mit der Modalität "Entfeuchtung" und "Kühlung" arbeiten kann.

... das Außenteil tropft ...

☐ Überprüfen Sie, ob das Außenteil waagerecht steht bzw. hängt.

☐ Überprüfen Sie, ob der Verschlussstopfen richtig eingesteckt ist.

Achtung!

Andere Maßnahmen oder Reparaturarbeiten müssen von einem fachkundigen Techniker durchgeführt werden. Wenden Sie sich in diesem Fall bitte an Ihren Vertragshändler, an unseren Kundendienst oder an eine der autorisierten Kundendienstniederlassungen.

Technische Daten

Technische Daten

Leistungsaufnahme 1.500 W

Absicherung....16 A

Kühlleistung *......4.250 W

Betriebsvarianten "Kühlung" und "Entfeuchtung"

Innentemperatur:......min. +20 °C/ max. +32 °C

Außentemperatur:......min. +20 °C/ max. +43 °C

* Ashrae 128
