B1RKM15001 - Ar condicionado BOSCH - Manual de utilização gratuito

Marca	Bosch
Modelo	B1RKM15001
Tipo de produto	Climatizador split system
Dimensões da unidade interna (LxAxP)	80 x 30 x 20 cm
Dimensões da unidade externa (LxAxP)	70 x 50 x 30 cm
Peso da unidade interna	10 kg
Peso da unidade externa	30 kg
Alimentação elétrica	230 V / 50 Hz
Potência de refrigeração	2,5 kW
Potência de aquecimento (modo reversível)	2,8 kW
Funções principais	Resfriamento, aquecimento, desumidificação, ventilação, programação 24h, controle remoto
Filtro	Filtro de ar lavável e antibacteriano
Classe energética (frio)	A++
Manutenção corrente	Limpar o filtro a cada 2 semanas; verificar as aletas do condensador
Segurança	Proteção contra superaquecimento, parada automática em caso de defeito, segurança infantil (travamento do controle remoto)
Peças de reposição disponíveis	Sim, contatar o SAC Bosch
Informações gerais	Gás refrigerante R32; nível sonoro interno 25 dB(A)

Perguntas frequentes - B1RKM15001 BOSCH

Como instalar corretamente meu ar condicionado Bosch B1RKM15001 ?

A instalação deve ser realizada por um profissional qualificado. Observe as distâncias em relação às paredes e obstruções indicadas no manual. A unidade externa deve ser colocada em uma superfície estável e desobstruída.

Com que frequência devo limpar os filtros ?

Os filtros devem ser limpos a cada duas semanas durante o período de uso intensivo. Use um aspirador de pó ou água morna e seque-os completamente antes de recolocá-los.

O que fazer se o ar condicionado não resfriar o suficiente ?

Verifique se os filtros não estão entupidos, se as portas e janelas estão fechadas, e se a temperatura ajustada é inferior à temperatura ambiente. Se o problema persistir, contate o SAC.

Como usar a função de programação 24h ?

No controle remoto, pressione o botão 'Programa' ou 'Timer'. Ajuste a hora de ligar e desligar desejada. O aparelho ligará e desligará automaticamente de acordo com suas configurações.

O que significa o código de erro E4 no display ?

O código E4 geralmente indica uma falha no sensor de temperatura ou sonda. Desligue o aparelho, aguarde 5 minutos e religue. Se o código persistir, chame um técnico.

Posso usar meu ar condicionado no inverno para aquecer ?

Sim, se o seu modelo for reversível (bomba de calor). Certifique-se de que a temperatura externa esteja dentro da faixa de operação (geralmente até -15°C). Ajuste o modo de aquecimento no controle remoto.

Como fazer a manutenção da unidade externa ?

Limpe as aletas do condensador com uma escova macia ou aspirador. Verifique se nenhum obstáculo dificulta a circulação de ar. Nunca use água pressurizada.

O controle remoto não funciona, o que fazer ?

Verifique as pilhas do controle remoto e substitua-as se necessário. Certifique-se de que não há obstáculo entre o controle e o aparelho, e que o sensor infravermelho está limpo.

Qual é a garantia deste ar condicionado Bosch ?

A Bosch geralmente oferece uma garantia de 2 anos em peças e mão de obra. Guarde sua nota fiscal e o certificado de garantia. Para condições exatas, consulte o manual.

Onde posso encontrar peças de reposição para meu modelo B1RKM15001 ?

As peças de reposição estão disponíveis no serviço pós-venda Bosch. Consulte o site oficial ou contate o SAC por telefone. Informe sempre o modelo e o número de série.

MANUAL DE UTILIZADOR B1RKM15001 BOSCH

Observações importantes

Eliminação da embalagem ....108

Eliminação do seu antigo aparelho .....108

Antes de ligar o seu aparelho....108

Apresentação do seu novo aparelho

Descrição do aparelho....109

Painel de controlo....110

Acessórios ....110

Condições de utilização ....111

Condições de transporte ....112

Preparativos

Localização da unidade exterior .....113

Comunicação da unidade interior e exterior .....114

Separação da mangueira flexível na unidade interior 115

União da mangueira flexível à unidade interior ...117

Colocação em funcionamento do aparelho

Refrigeração e Desumidificação ....118

Só desumidificação ....119

Purificação do ar ....119

Limpeza e Manutenção ....120

Serviço Técnico / Garantia ....121

Considerações que pouparão chamadas ao Serviço Técnico ....122

Observações importantes

Eliminação da embalagem

Eliminação do seu antigo aparelho

Antes de ligar o seu aparelho

□ Respeite o ambiente quando deitar fora a embalagem do seu aparelho. Os nossos produtos são embalados cuidadosamente para o transporte. As embalagens são concebidas por forma a não serem perigosas para o ambiente. Podem ser recicladas, são produtos ecológicos. □ Reciclando a embalagem, contribuirá por um lado a economizar matérias primas e por outro, à redução do volume de lixo. □ Se o comerciante que lhe facilitou o aparelho a admitir, você poderá devolver-lhe a embalagem do aparelho. □ Desligue o aparelho da rede e corte o cabo de ligação. Os aparelhos contêm refrigerantes que devem ser eliminados de acordo com a normativa vigente. □ Entregue o seu aparelho velho, antes de o eliminar por outros meios. Contacte a sua Câmara Municipal ou outros centros competentes para a recolha do mesmo. □ Antes de utilizar o aparelho pela primeira vez, leia o livro de instruções correspondente. Contém informações importantes, não só para o uso mas também para a sua segurança e manutenção. □ Conserve este livro de instruções. Eventualmente, poderá servir para outro utilizador. □ Não ponha em funcionamento um aparelho danificado. ☐ A montagem e ligação do seu aparelho devem efectuar-se de acordo com as instruções de montagem e a normativa vigente. Se não respeitar estas instruções, corre o risco de perder a garantia. Os nossos aparelhos estão em conformidade com as normas de segurança vigentes. Só técnicos competentes nesta matéria têm a autorização necessária para os reparar. Está em jogo a sua segurança. □ Certifique-se que as tampas dos escoamentos, Fig. 1, estão bem introduzidos, porque se podem ter soltado durante o transporte.

Apresentação do seu novo aparelho

Descrição do aparelho

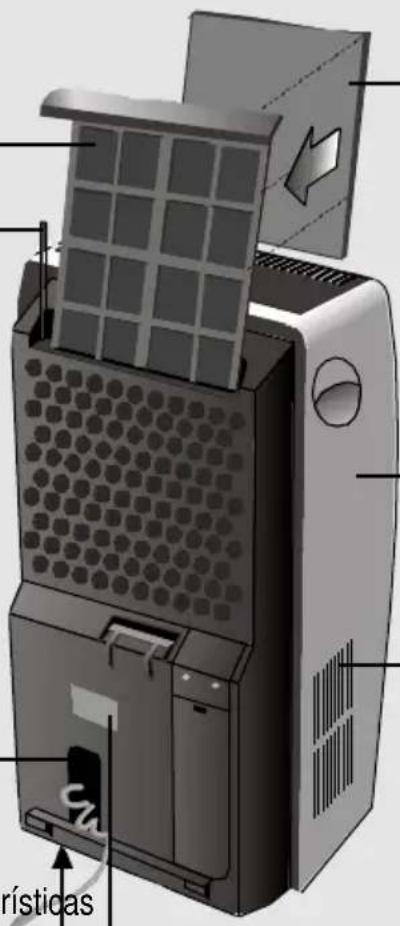

Unidade interior

Filtro básico

Tubo de escoamento

Alojamento do fio

Boca com tampão para a evacuação da água de condensação Placa de características

Boca com tampão, para a evacuação da água de condensação na modalidade "Desumidificação"

Mangueira flexível de união entre a unidade interior e a exterior

Painel de controlo

Acessórios

Condições de Utilização

Condições de utilização

□ Este electrodoméstico deve ser ligado à rede a 220/230 V e 50 Hz, numa tomada de corrente com terra. □ Protecção mediante um fusível de 16 A de acção lenta. ☐ No caso de precisar de uma extensão, esta deverá ser provida de ligação à terra; a sua secção deverá ser de pelo menos 1,5 mm² por terminal e o seu comprimento inferior a 25 m. ☐ O fio de ligação à rede eléctrica dispõe de um alojamento na parte posterior do aparelho. □ Não permita a entrada de água no aparelho. □ Evite tapar as entradas e saídas de ar do seu aparelho.

Se o fio de alimentação estiver danificado, deverá ser substituído por outro de características idênticas. Para tal, dirija-se ao fabricante ou ao seu serviço de pós-venda ou a pessoal similar qualificado.

Atenção!

Se se desligar o aparelho e se tornar a ligar, o compressor voltará a arrancar passados cerca de 3 minutos. Este tempo é necessário para garantir o funcionamento correcto do aparelho.

Condições de transporte

A unidade interior está equipada com roletes para facilitar o transporte. Para transportar a unidade exterior juntamente com a unidade interior, pendure a unidade exterior, na posição de parque, na unidade interior - então o aparelho é facilmente transportável, Fig. 2. O aparelho dispõe de rodas para facilitar a sua mudança de sítio. No caso de ser necessário inclinar o aparelho para o mudar de lugar, é necessário esvaziar a água que se encontra no depósito interno com a ajuda do tubo de evacuação de água acoplado à chave da parte inferior do aparelho, Fig. 3. Se só for transportada a unidade exterior, retirar, primeiro, os tampões da unidade exterior, inclinar um pouco a unidade exterior e retirar a água residual.

Atenção!

Tenha especial cuidado no transporte desta unidade. A base deste aparelho dispõe de um tubo de saída de água que se pode partir se levar uma pancada.

Localização da unidade exterior

De acordo com o desejo do utilizador e as possibilidades do recinto, a unidade exterior pode ser colocada de qualquer uma das formas que se mostram nas figuras 4, 5 e 6, tendo em conta que a sua colocação deve ser efectuada sobre uma superfície horizontal. Para pendurar a unidade exterior do gancho que possui, utilize o acessório Placa de Suporte.

Atenção!

Certifique que o aparelho está pendurado na posição horizontal, porque, em caso contrário, poderia gotejar água do seu tabuleiro inferior. Para isso, use a vareta traseira da unidade exterior. Por razões de segurança, não se deve pendurar a unidade exterior presa somente à mangueira que a une com a interior. Não monte a unidade exterior a mais altura do que a permitida. Mantenha as distâncias mínimas com objectos adjacentes. Ver Figura 7. Não aprisionar nem torcer a mangueira flexível que une ambos os aparelhos.

Comunicação da unidade interior e exterior

Ambas as unidades estão unidas por uma mangueira flexível. Quando se coloca o equipamento em funcionamento, pode-se optar por:

Fazer com que a mangueira passe através de uma porta ou janela entreaberta, Fig. 8. Fazer uma abertura de 4 x 2 cm no caixilho da porta ou da janela, para passar a mangueira por aí, mantendo-as fechadas, Fig. 9. Fazer uma abertura no muro onde será colocado o acessório Tubo Protector, Fig. 10, 11 e 12.

No caso de não se usar ou não se necessitar o ar condicionado, fecham-se as tampas do acessório, com o qual também se fecha o orifício praticado, Fig. 12.

Separação da mangueira flexível na unidade interior

Soltar o tubo flexível

Para a instalação da mangueira através do caixilho da janela ou da parede, é necessário desmontá-lo da unidade interior. Isto é possível nos modelos providos de união rápida. Para isso, deverá efectuar-se o seguinte:

□ Desligar o aparelho, em caso disso, da rede elétrica. □ Retirar a tampa inferior da zona de união e, de seguida, os parafusos da tampa superior, com o que fica à vista a zona de união da mangueira flexível, Fig. 13. □ Extrair a ligação elétrica pressionando as patilhas superior e inferior da ficha. Ver Fig. 14. □ Desmontar o tubo de evacuação da água de condensação, girando-o 1/4 de volta para a esquerda, e extraindo-o, Fig. 15. □ Deslocar a alavanca de acoplamento rápido para baixo, Fig. 16. □ Deslocar o corpo metálico do acoplamento para baixo, Fig. 17, e ao mesmo tempo puxar para cima em movimento vertical, Fig. 18.

União da mangueira flexível à unidade interior

Torne a ligar a mangueira flexível na unidade interior, procedendo em todas as operações exatamente ao contrário daquilo que se descreveu anteriormente.

Atenção!

O acoplamento rápido só pode ser montado numa posição, ver Figura 18. E quando se introduz no seu alojamento, completamente vertical. A alavanca tem que ser puxada para cima aplicando um pouco de força, até ficar em posição vertical. Só assim a ligação ficará em boas condições. ☐ No caso da unidade interior e da exterior permanecerem desligadas durante um muito tempo, proteja o extremo livre da mangueira flexível com a carapuça protetora (ver Acessórios e Fig. 19), que entregamos com o aparelho, a fim de evitar a penetração de pó e sujidade. Igualmente, encaixe a tampa de cobre protetora sobre as válvulas, Fig. 20. Aconselhamos não manter a mangueira da unidade interior desligada durante mais de um dia. □ A unidade interior nunca pode funcionar sem a unidade exterior.

Colocação em funcionamento do aparelho

Refrigeração e Desumidificação

□ Introduzir a ficha do aparelho na tomada elétrica. □ Selecionar a opção «Máxima Refrigeração» ou «Refrigeração silenciosa» ✗. ☐ Regular a temperatura desejada no termostato, Fig. 21. ☐ O aparelho arrefece e desumidifica ao mesmo tempo o ar do recinto, criando desta forma um clima agradável. ☐ No caso do aparelho se desligar através do termostato, este voltará a colocar-se em funcionamento no momento em que a temperatura no recinto aumenta 2 ou 3°C. ☐ A água de condensação que se produz durante este processo é conduzida e evacuada para o exterior, evaporando-se no condensador.

No caso da luz de aviso vermelha piscar:

□ A água de condensação acumulou-se indevidamente no depósito da unidade interior. ☐ A evacuação da água de condensação efetua-se através do tubo flexível de evacuação, que se liga à boca para a evacuação da água, na parte inferior do aparelho, Fig. 22. □ Verifique que a mangueira flexível de união de ambas as unidades não está amachucada ou aprisionada. Além disso, a diferença de altura entre as unidades não deve exceder 1,5 m.

Fig. 7.

Só desumidificação

Nesta função, o aparelho só reduz a humidade do ar do ambiente e não regula a temperatura. Em função das condições ambientais, o aparelho pode extrair do ar até 60 litros de água por dia

□ Evacuar a água da unidade exterior extraindo para tal o tampão obturador do tabuleiro inferior. □ Transportar a unidade exterior ao recinto que se deseja desumidificar. □ Unir o tubo flexível de evacuação da água à boca de evacuação da unidade exterior e recolher a água de condensação num recipiente adequado, Fig. 24. □ Selecionar a modalidade "Desumidificação". Fig. 23.

Atenção!

Ao mudar para a modalidade «Refrigeração», colocar o tampão obturador na boca de evacuação da unidade exterior. Em caso contrário, haveria fugas de água de condensação durante o processo de refrigeração.

Tomar sempre em conta que para garantir um funcionamento perfeito da função de desumidificação, a temperatura ambiente tem que alcançar 18°C.

Nesta função recircula-se o ar para o interior do quarto, passando-o por uns filtros purificadores.

☐ O aparelho leva um filtro básico que inclui um duplo filtro ativo purificador, Fig. 26, contra:

- Cheiros e fumos.

– Pólen, bactérias e pó.

□ Com o seletor de funções, selecionar uma velocidade do ventilador entre o máximo e o mínimo, Fig. 25.

□ Recomendamos deixar os filtros instalados, independentemente da função escolhida. Assim, conseguirá uma ação de purificação mais eficaz.

Limpeza e Manutenção

Limpeza

☐ A unidade interior está equipada com um filtro principal, o qual tem que ser limpo, depois de longos períodos de funcionamento. Lavá-lo sob água corrente, deixá-lo secar e voltar a montá-lo. ☐ O jogo de filtros purificadores de referência B1 RKZ 15013 deve ser substituído por um jogo novo cada ano para que continue a ser operacional. Para isso, dirija-se ao seu comércio habitual. □ A instalação dos filtros deve ser tal como se mostra nas figuras, 26 e 27. □ Pode limpar o aparelho com um pano ou esponja, água morna e um detergente suave. □ Nunca use água quente (a mais de 40°C), branqueadores, benzina, gasolina, ácidos ou uma escova, e evite a entrada de água no aparelho. □ Não limpe o aparelho com uma mangueira.

Antes da sua utilização no princípio da época

□ Limpe o filtro de ar e, a seguir, limpe o exterior e as grelhas, no caso de ser necessário.

Serviço Técnico / Garantia

Serviço Técnico

Se depois de ter considerado as instruções de uso e instalação, especialmente aquilo que se indica no capítulo "Considerações...", o seu aparelho não funcionar, lembre-se que a nossa Rede de Serviços Técnicos está à sua disposição.

Para tal, quando comunicar a avaria, indique o modelo (E-NR) e o n° de fabrico (FD) do seu aparelho, que poderá consultar na placa de características.

Garantia

Em cada país regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais pormenores a este respeito deverá dirigir-se ao Distribuidor onde adquiriu o seu aparelho, facilitando-lhe o modelo e o n° de fabrico. Para qualquer intervenção que se produza em garantia é imprescindível apresentar o comprovativo de compra do aparelho.

Considerações que pouparão chamadas ao Serviço Técnico

Que fazer se...

As acções descritas a seguir vão ajudá-lo a resolver pequenos contratempos e a poupar chamadas ao Serviço Técnico.

Se depois destas verificações o problema não estiver resolvido ou tomar a repetir-se, contacte os nossos técnicos especializados.

... o aparelho não funciona ...

□ Verificar se a ficha está ligada. □ Verificar se há energia na rede ou se não saltou um fusível. □ Ajustar o termostato a uma temperatura mais baixa, girando-o para a direita.

... o aparelho não funciona e a luz de segurança está acesa ...

□ Verificar se a mangueira flexível está completamente livre - ela não pode estar esmagada. ☐ A unidade exterior não pode estar montada mais que 1,5 m. acima da unidade interior. Colocar a unidade interior sobre um chão plano. Se o indicador luminoso continuar aceso, esvaziar o depósito interior de água. (Ver instruções em Condições de transporte).

... o aparelho trabalha durante algum tempo e, depois, desliga ...

□ Verificar que a entrada e a saída de ar do aparelho não tenham obstáculos. ☐ Quando, no exterior, se regista uma temperatura ambiente superior a 43°C, o aparelho desliga-se automaticamente durante um curto período, após o qual tornará a arrancar. No caso da temperatura interior e/ou exterior do recinto ser inferior a 20°C, o aparelho desliga-se temporariamente, a fim de evitar a formação ou a acumulação de escarcha ou gelo no evaporador. □ Verificar se a ligação rápida se encontra correctamente instalada (nos modelos que a possuem).

... o aparelho não arrefece o suficiente ...

☐ Ter em atenção que a janela ou a porta deve ser aberta o mínimo possível. Isto é especialmente importante, se existir uma fresta aberta na janela ou na porta para a mangueira flexível.

□ Verificar, se a mangueira flexível está completamente livre - ela não pode estar esmagada.

... o aparelho produz um barulho excessivo ...

□ Verificar que a entrada e a saída de ar do aparelho não tenham obstáculos.

□ Se ouvir um ruído cíclico de água, este é provocado pela bomba de água de condensação, que bombeia a água para o exterior.

... o aparelho está ligado, mas o compressor não arranca ...

☐ A temperatura ambiente tem que ser superior a 20°C para que o aparelho funcione na função de desumidificação e refrigeração.

... a unidade exterior está a pingar ...

□ Verificar, se a unidade exterior está bem nivelada na horizontal.

□ Verificar, se o tampão está bem encaixado.

Atenção!

Qualquer outra avaria ou reparação deverá ser realizada por um técnico especializado. Consulte neste caso um distribuidor autorizador, o serviço de atenção ao cliente ou a Rede de Serviços Técnicos.

Consumo à potência máxima .....1.500W

Fusível 16 A

Capacidade de arrefecimento *......4.250W

Função de “Refrigeração” e “Desumidificação”
