BEDIENUNGSANLEITUNG PAM 17000 BOSCH

• Internet: http:// www.bosch-hausgeraete.de Bosch Info-Team: DE Tel. 01 80/ 5 30 40 50 ( 0,13 • DEM 0,24/ Min. DTAG)Robert Bosch Hausgeräte GmbH Carl-Wery-Str. 34 D 81739 München GermanyInhaltsverzeichnis Umweltschutz Tipps zur Entsorgung der Verpackung p. 4
• Tipps zur Entsorgung Ihres Altgerätes p. 4
• Tipps zum Energiesparen p. 4
• Wichtige Hinweise Vor dem Einschalten Ihres Gerätes p. 5
• Vorstellung Ihres neuen Gerätes Beschreibung des Gerätes p. 6
• Bedienfeld p. 7
• Beschreibung des Zubehörs p. 8
• Betriebsbedingungen Betriebsbedingungen p. 8
• Transportbedingungen p. 9
• Bedienung Ihres Gerätes Klimatisieren p. 9
• Möglichkeiten der Warmluftabführung p. 10
• Entfeuchten p. 12
• Luftreinigung p. 13
• Heizen (modellabhängig) p. 13
• Reinigung und Wartung Gerätereinigung p. 14
• Reinigung und Austausch der Filter p. 14
• Lagerung des Gerätes am Ende der Saison p. 15
• Vor der Inbetriebnahme zu Saisonbeginn p. 16
• Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können Allgemeine Hinweise zum Betrieb p. 16
• Allgemeine Hinweise zum Geräuschpegel p. 16
• Kundendienst / Technische Daten Kundendienst p. 17
• Technische Daten Garantiebedingungen p. 17

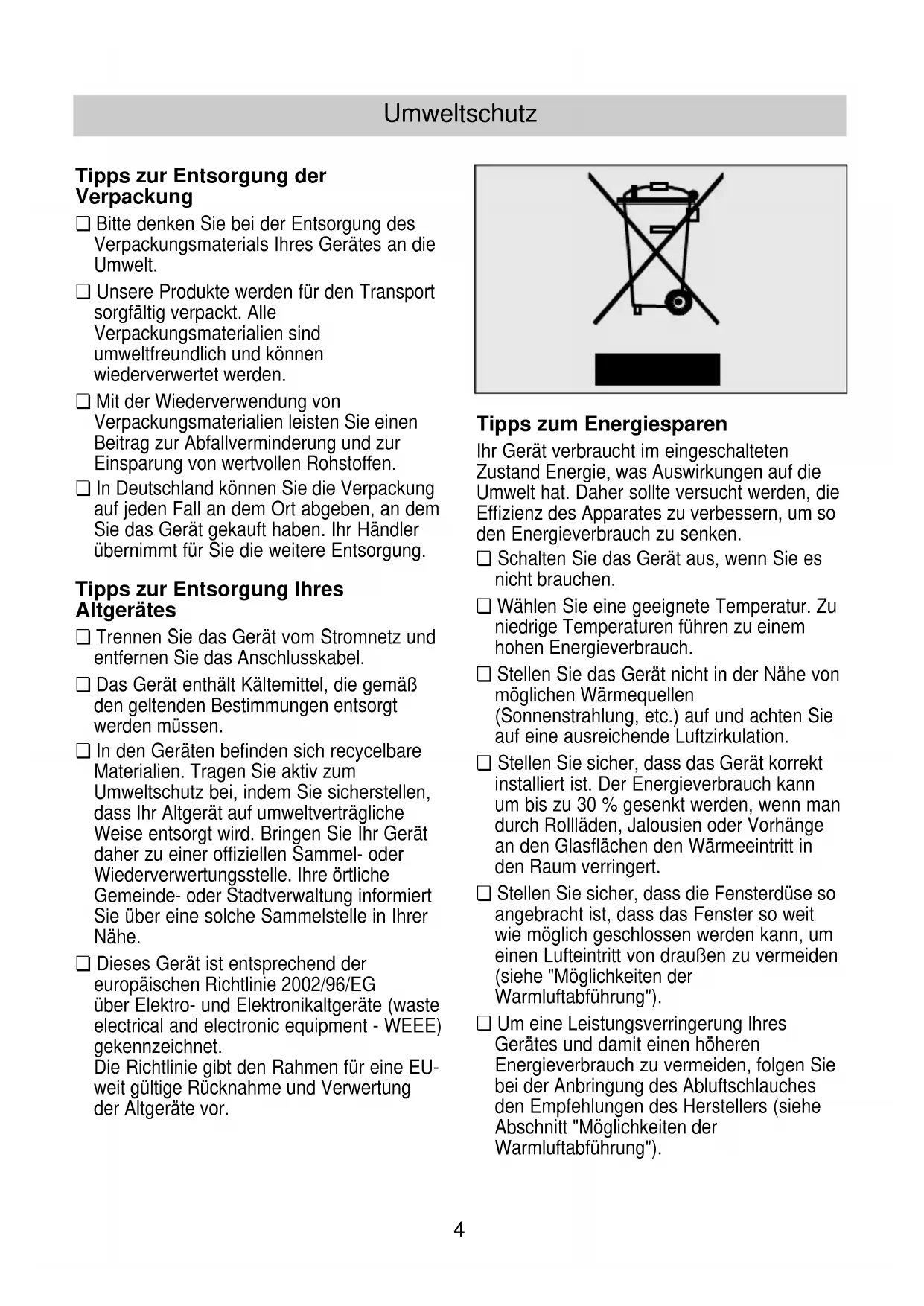

Umweltschutz Tipps zur Entsorgung der Verpackung ❏ Bitte denken Sie bei der Entsorgung des Verpackungsmaterials Ihres Gerätes an die Umwelt. ❏ Unsere Produkte werden für den Transport sorgfältig verpackt. Alle Verpackungsmaterialien sind umweltfreundlich und können wiederverwertet werden. ❏ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen. ❏ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung. Tipps zur Entsorgung Ihres Altgerätes ❏ Trennen Sie das Gerät vom Stromnetz und entfernen Sie das Anschlusskabel. ❏ Das Gerät enthält Kältemittel, die gemäß den geltenden Bestimmungen entsorgt werden müssen. ❏ In den Geräten befinden sich recycelbare Materialien. Tragen Sie aktiv zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät auf umweltverträgliche Weise entsorgt wird. Bringen Sie Ihr Gerät daher zu einer offiziellen Sammel- oder Wiederverwertungsstelle. Ihre örtliche Gemeinde- oder Stadtverwaltung informiert Sie über eine solche Sammelstelle in Ihrer Nähe. ❏ Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU- weit gültige Rücknahme und Verwertung der Altgeräte vor. Tipps zum Energiesparen Ihr Gerät verbraucht im eingeschalteten Zustand Energie, was Auswirkungen auf die Umwelt hat. Daher sollte versucht werden, die Effizienz des Apparates zu verbessern, um so den Energieverbrauch zu senken. ❏ Schalten Sie das Gerät aus, wenn Sie es nicht brauchen. ❏ Wählen Sie eine geeignete Temperatur. Zu niedrige Temperaturen führen zu einem hohen Energieverbrauch. ❏ Stellen Sie das Gerät nicht in der Nähe von möglichen Wärmequellen (Sonnenstrahlung, etc.) auf und achten Sie auf eine ausreichende Luftzirkulation. ❏ Stellen Sie sicher, dass das Gerät korrekt installiert ist. Der Energieverbrauch kann um bis zu 30 % gesenkt werden, wenn man durch Rollläden, Jalousien oder Vorhänge an den Glasflächen den Wärmeeintritt in den Raum verringert. ❏ Stellen Sie sicher, dass die Fensterdüse so angebracht ist, dass das Fenster so weit wie möglich geschlossen werden kann, um einen Lufteintritt von draußen zu vermeiden (siehe "Möglichkeiten der Warmluftabführung"). ❏ Um eine Leistungsverringerung Ihres Gerätes und damit einen höheren Energieverbrauch zu vermeiden, folgen Sie bei der Anbringung des Abluftschlauches den Empfehlungen des Herstellers (siehe Abschnitt "Möglichkeiten der Warmluftabführung").Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes ❏ Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Gebrauchsanleitung aufmerksam durch. Sie enthält wichtige Informationen für den Gebrauch sowie für die Wartung und Ihre Sicherheit. ❏ Bewahren Sie diese Gebrauchsanleitung auf. Sie könnte für einen anderen Benutzer von Nutzen sein. ❏ Nehmen Sie kein beschädigtes Gerät in Betrieb. ❏ Aufstellung und Anschluss Ihres Gerätes müssen gemäß der Montageanleitung erfolgen und den geltenden gesetzlichen Vorschriften entsprechen. Eine Nichtbeachtung dieser Anweisungen kann zu einem Verlust des Garantieanspruches führen. ❏ Unsere Geräte erfüllen die gültigen Sicherheitsbestimmungen. Reparaturen dürfen ausschließlich von fachkundigen Technikern durchgeführt werden. Ihre eigene Sicherheit steht auf dem Spiel. ❏ Vermeiden Sie es, den Abluftschlauch zu stark zu krümmen. ❏ Verwenden Sie das mitgelieferte Zubehör sowie das Sonderzubehör, das in Abschnitt Beschreibung des Zubehörs beschrieben wird, um das Eindringen von Außenluft in den Raum so gering wie möglich zu halten. ❏ Für die Abführung der Warmluft bieten wir für Schiebefenster und -türen spezielles Zubehör an, welches den Eintritt warmer Außenluft verhindert und so die Effizienz des Klimagerätes erhöht (siehe Abschnitt "Beschreibung des Zubehörs"). ❏ Stellen Sie sicher, dass die Luftein- und - auslässe nicht blockiert sind. Halten Sie sie sauber und frei von Schmutz, Staub sowie Fremdkörpern. ❏ Stellen Sie sicher, dass die Filter des Gerätes sauber und richtig eingebaut sind (siehe Abschnitt “Reinigung und Austausch der Filter“). ❏ Lüften Sie Ihre Wohnung / Ihr Haus während des Sommers in den frühen Morgenstunden und während der Nacht, wenn die Luft im Freien am kühlsten ist. ❏ Stellen Sie sicher, dass der Stopfen des Wasserablaufes fest sitzt (siehe Abb. 1), da er sich während des Transportes gelöst haben könnte. Abb. 16 Vorstellung Ihres neuen Gerätes Beschreibung des Gerätes Fensterdüse Waschbarer Grobstaubfilter Warmluftauslass Lufteintritt Lufteintritt Kaltluftauslass Fronttür Abluftschlauch für die Warmluft Kabelfach Typenschild Handgriffe Klimagerät Rollen Vliesfilter Stopfen des Wasserablassschlauches Haken für den Abluftschlauch Wasserablassschlauch Luftleitklappe Haken für den Abluftschlauch, nur Modell PAM17000 Abb. 27 Vorstellung Ihres neuen Gerätes Bedienfeld 20º 30º

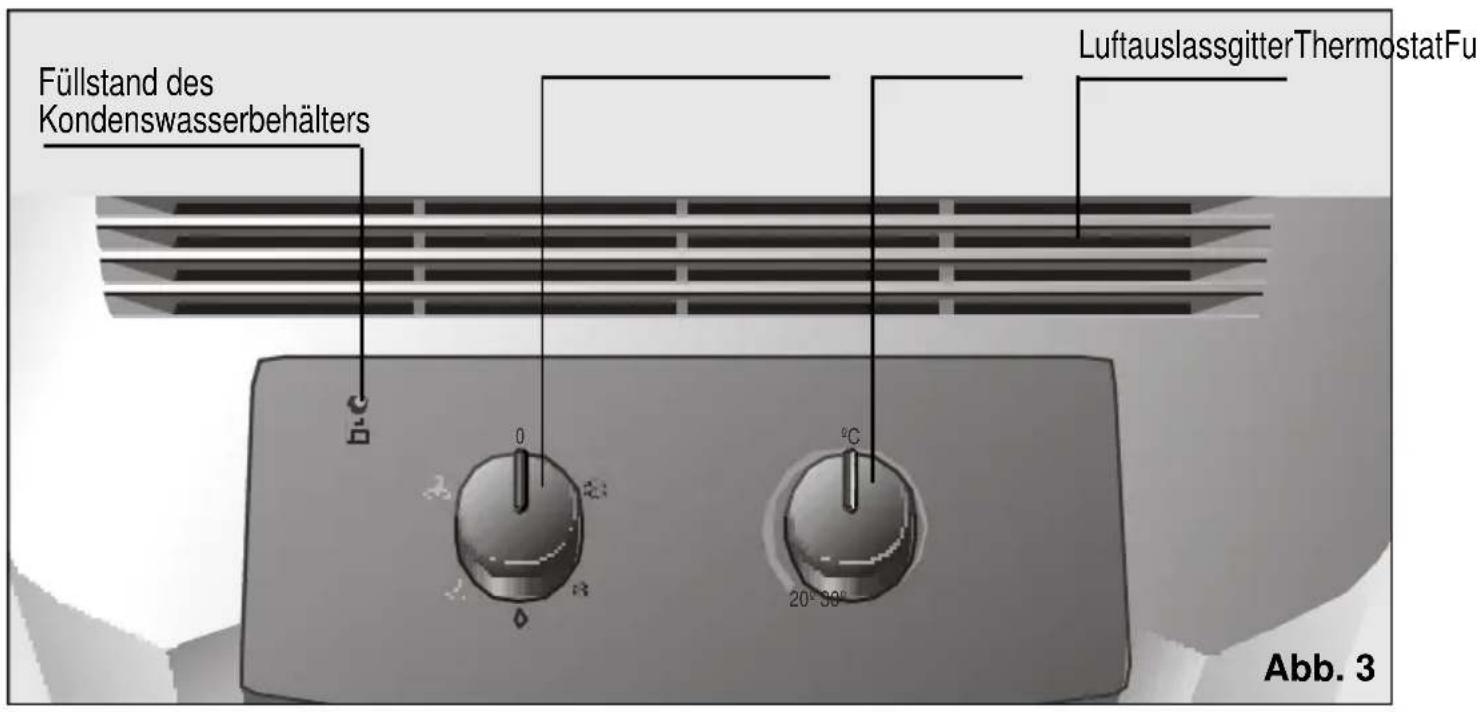

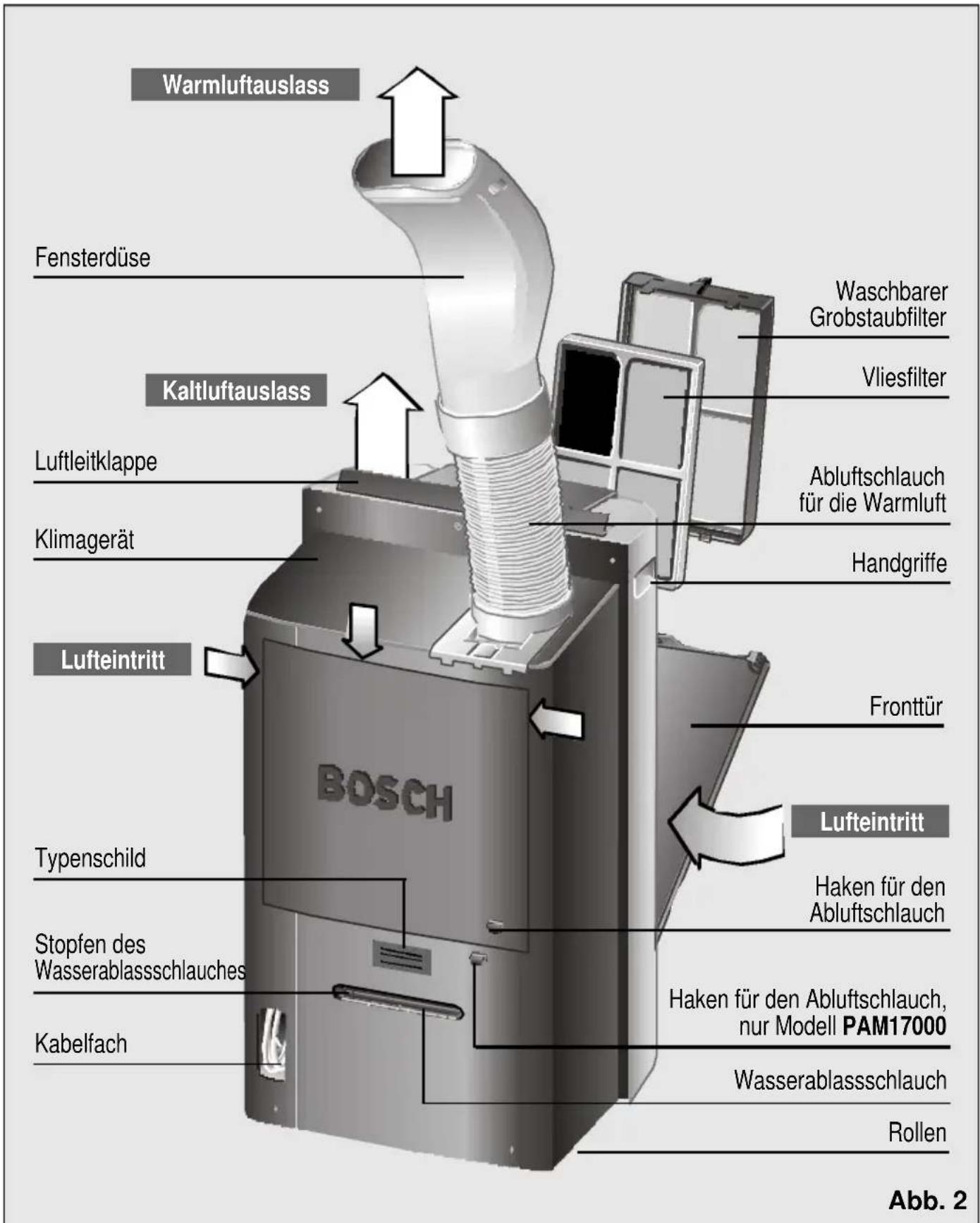

LuftauslassgitterThermostatFunktionswahlschalterKontrollleuchte für den Füllstand des Kondenswasserbehälters

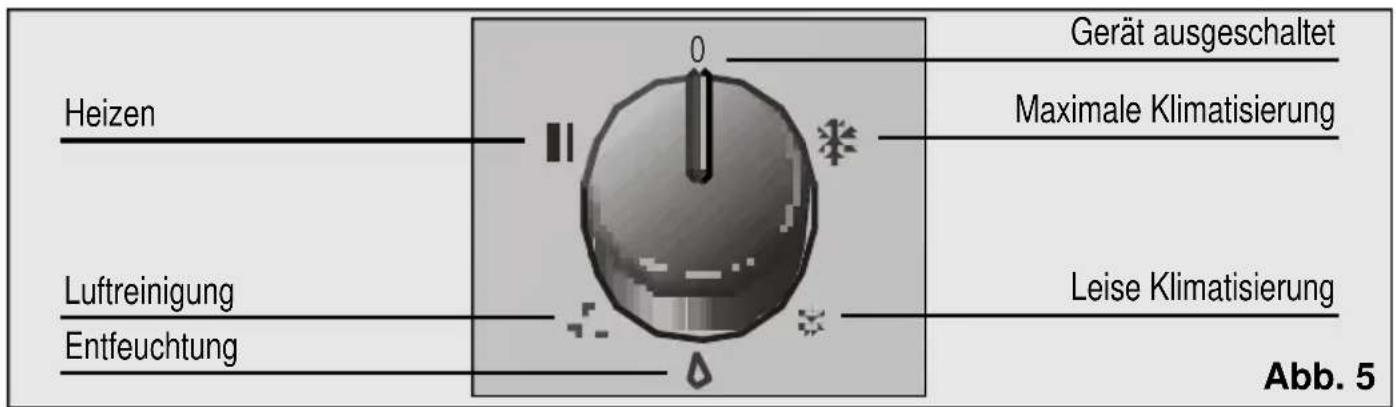

Gerät ausgeschaltet Maximale Klimatisierung Leise Klimatisierung Entfeuchtung Luftreinigung Heizen Abb. 3 Abb. 5 Modelle PAM18100

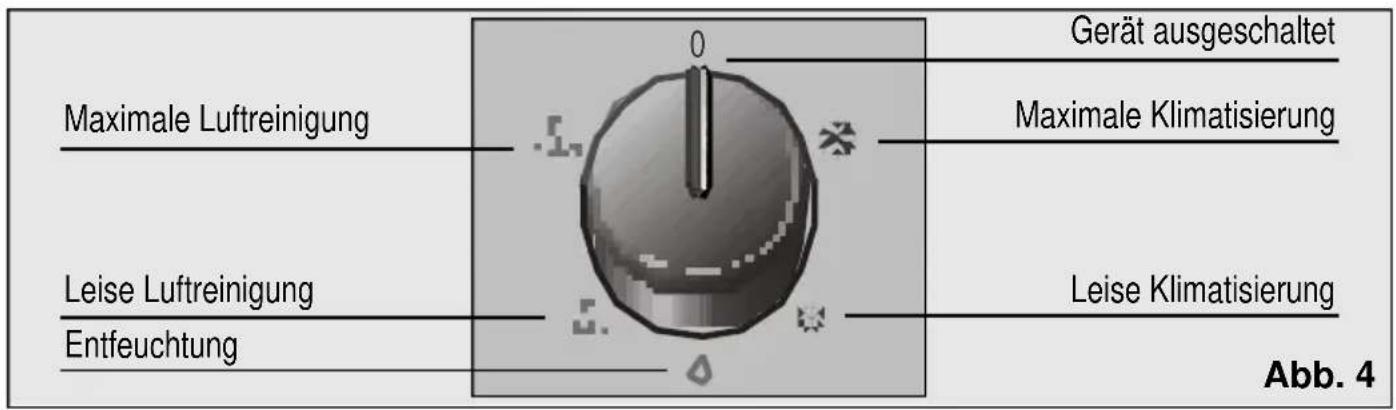

Gerät ausgeschaltet Maximale Klimatisierung Leise Klimatisierung Entfeuchtung Leise Luftreinigung Maximale Luftreinigung Abb. 4 Modelle PAM17000 / PAM19000Fenster- Waschbarer Vlies 2-fach Wanddurchführung Balkonleiste sauger Grobstaubfilter filter Spezialfilter Fensterdurchführung Art. Nr.: Art. Nr.: Art. Nr.: PAZ10000 PAZ11000 475075 PAM17000

Höchstmaße Durchmesser: 11 cm min/max Länge: 24 - 38 cm (Höhe x

Vorstellung Ihres neuen Gerätes Beschreibung des Zubehörs Serienausstattung.

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke oder im Fachhandel erworben werden.

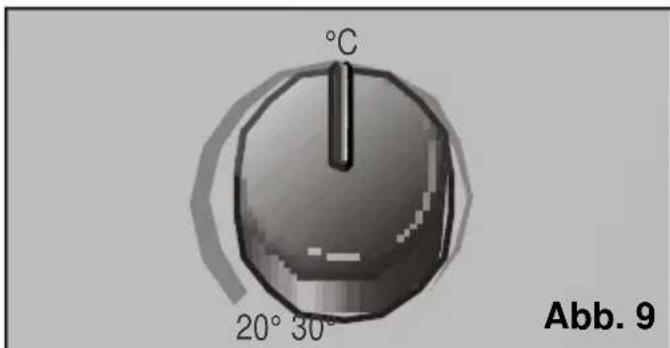

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen Kundendienst der Marke erworben werden. Betriebsbedingungen ❏ Dieses Klimagerät ist für den Anschluss an ein Stromnetz mit 220/240 V und 50Hz ausgelegt. Die Netzsteckdose muss geerdet sein. ❏ Absicherung mittels einer 10 A-Sicherung (träge). ❏ Eventuell verwendete Verlängerungskabel müssen mit einem Schutzleiter versehen sein, ihr Querschnitt muss mindestens 1,5 mm

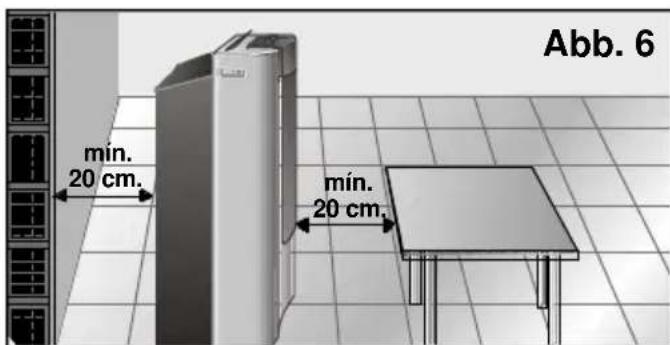

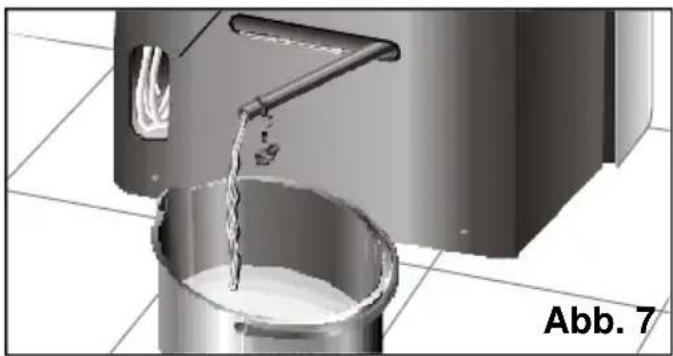

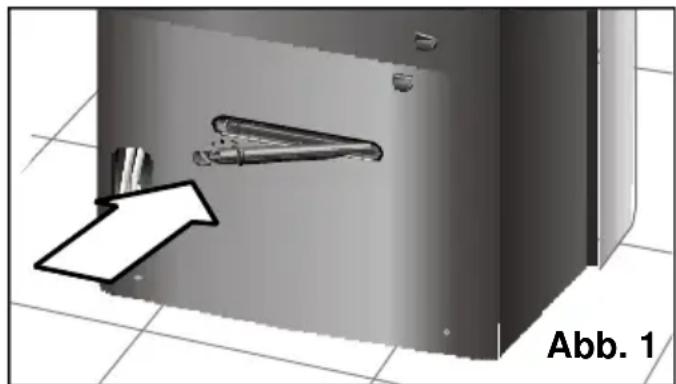

pro Anschluss betragen, und sie dürfen nicht länger als 25 m sein. ❏ Auf der Rückseite des Gerätes befindet sich ein Fach für das Anschlusskabel, Abb. 2. ❏ Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt. ❏ Vermeiden Sie ein Verdecken der Luftein- und -auslässe Ihres Gerätes. ❏ Bevor Sie Ihr Gerät einschalten, achten Sie aus Sicherheitsgründen darauf, dass zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von 20 cm eingehalten wird, Abb. 6. mín. 20 cm. mín. 20 cm. Abb. 6 A c h t u n g ! Sollte das Netzkabel aus irgendeinem Grund gegen ein neues ausgetauscht werden müssen, so darf dieser Austausch nur durch autorisiertes Kundendienstpersonal erfolgen. Wird das Gerät aus- und sofort wieder eingeschaltet, springt der Kompressor erst nach Ablauf von 3 Minuten wieder an.9 Betriebsbedingungen Diese Zeit ist notwendig, um den korrektenBetrieb des Gerätes zu gewährleisten.Während des Kühl- undEntfeuchtungsbetriebs entsteht warmeAbluft, welche durch den Abluftschlauchabgeführt wird. Vermeiden Sie daher indiesen beiden Betriebsarten den direktenKontakt mit der durch den Abluftschlauchausgestoßenen Luft bzw. mit demAbluftschlauch.TransportbedingungenZum einfacheren Transport ist das Gerät mitRollen ausgestattet. Sollte es notwendig sein,das Gerät für seinen Transport zu kippen, sogehen Sie bitte folgendermaßen vor: ❏ Entleeren Sie zuerst den Wasserbehälter im Geräteinneren mit Hilfe desWasserablassschlauches, der auf der Rückseite des Gerätes angebracht ist. Der Schlauch muss nur aus seiner Halterung genommen und das angefallene Kondenswasser in ein Gefäß abgelassen werden (siehe Abb. 7). ❏ Wenn das Gerät gekippt wurde, sollte zumindest eine Stunde vegehen, bevor Sie es wieder einschalten. Diese Zeit ist für die Stabilisierung des Kühlkreislaufs notwendig. Bedienung Ihres Gerätes K l i m a t i s i e r e n In dieser Funktion kühlt, reinigt und entfeuchtet das Klimagerät die Raumluft und sorgt auf diese Weise für ein angenehmes Klima: ❏ Schließen Sie das Gerät an das Stromnetz an. ❏ Schließen Sie den Abluftschlauch an, siehe Abschnitt “Möglichkeiten der Warmluftabführung”. ❏ Prüfen Sie, ob sich der Stopfen korrekt auf dem Wasserablassschlauch befindet, um zu vermeiden, dass Wasser austritt, Abb. 1. ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PAM18100 kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden. ❏ Wählen Sie am Funktionswahlschalter die Funktion "Maximale Klimatisierung" oder "Leise Klimatisierung" , Abb. 8. (In der Funktion "Leise Klimatisierung" ist der Luftdurchsatz des Gerätes geringer). ❏ Stellen Sie den Thermostat auf die gewünschte Temperatur ein. Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2- 3°C angestiegen ist, Abb. 9. Abb. 7

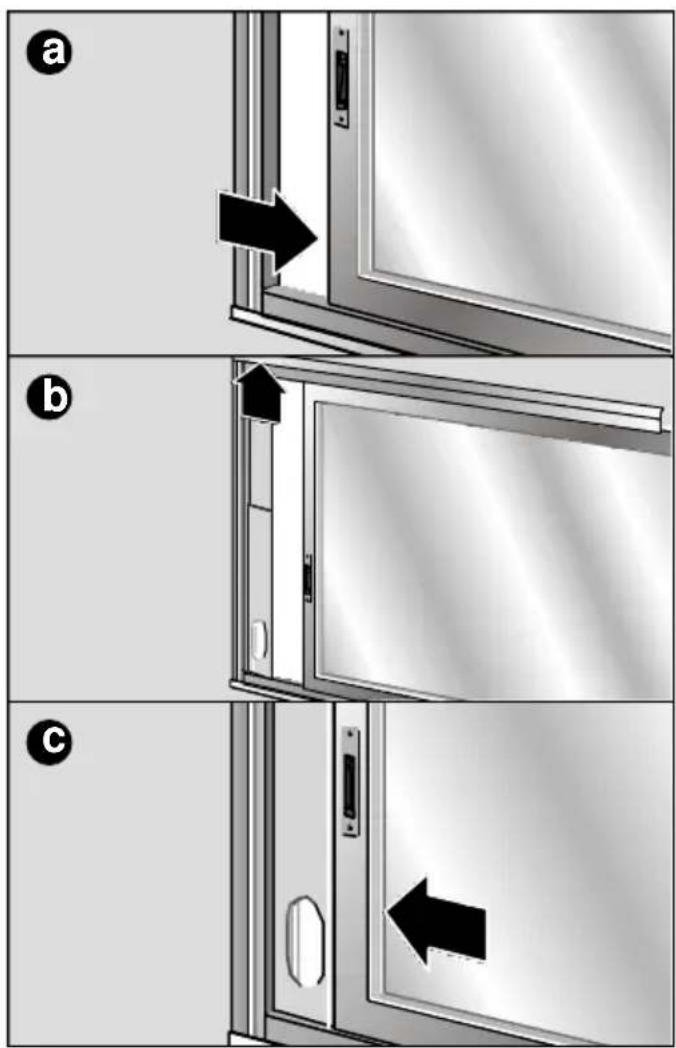

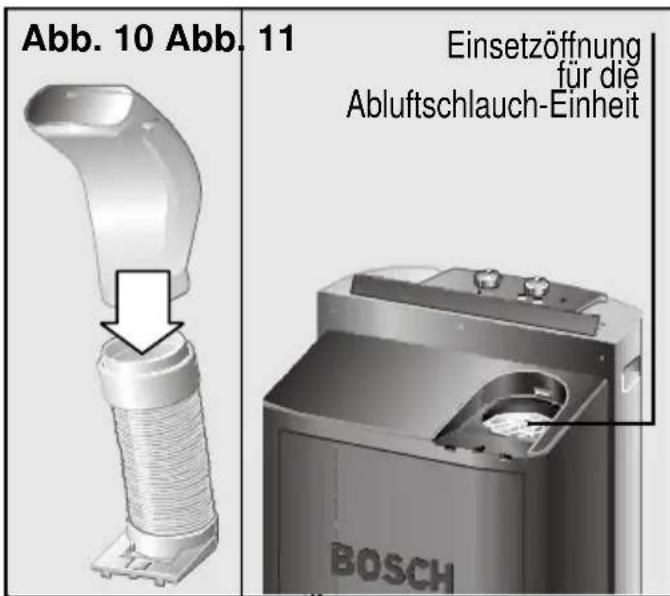

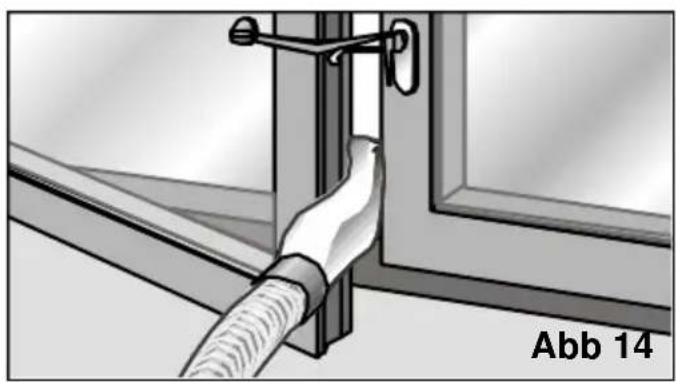

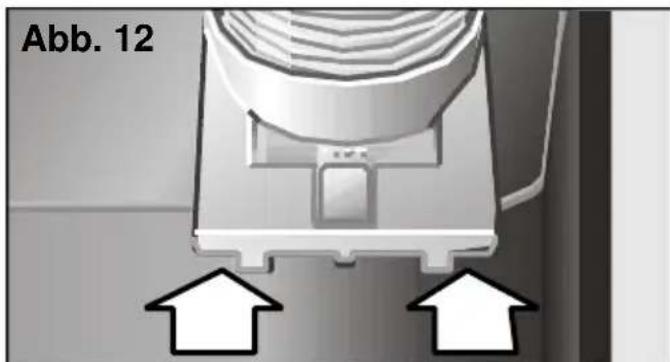

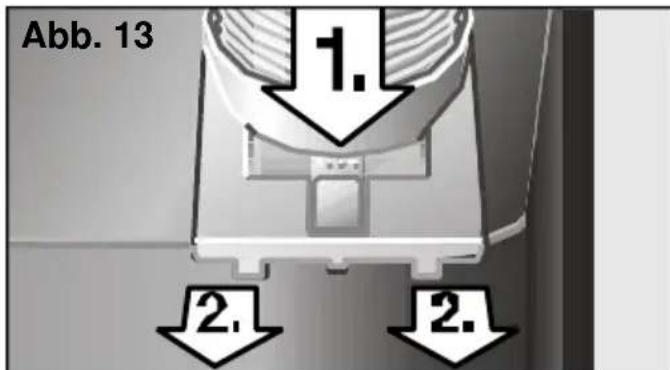

Abb. 9Zum Herausnehmen des Schlauches drücken Sie auf den mit "Press" (Abb. 13, 1.) gekennzeichneten Knopf am Schlauchanschlussstück und ziehen den Schlauch nach hinten heraus, (Abb. 13, 2.). Mobile Installation ❏ Stecken Sie die Fensterdüse auf den Abluftschlauch. ❏ Öffnen Sie das Fenster leicht und schieben Sie die Fensterdüse zwischen Fensterflügel und –rahmen. Abb. 12 Abb. 13

Bedienung Ihres Gerätes Während der Klimatisierung wird das angefallene Kondenswasser automatisch verdampft und gemeinsam mit der warmen Abluft durch den Abluftschlauch ins Freie abgeführt. Bei hoher Luftfeuchtigkeit kann es jedoch vorkommen, dass nicht das gesamte Kondenswasser verdampft wird. Dieses sammelt sich dann im Kondenswasserbehälter im Inneren des Gerätes. Wird ein bestimmtes Niveau erreicht, leuchtet die Kontrollleuchte auf und zeigt an, dass der Behälter entleert werden muss. In diesem Fall kühlt das Gerät nicht m e h r. Zum Entleeren des Behälters verwenden Sie den an der Geräterückseite befindlichen Wasserablassschlauch: ❏ Schalten Sie das Gerät aus. ❏ Stellen Sie einen Behälter unter die Auslassöffnung des Wasserablassschlauches. Die maximale Wassermenge, die sich im Gerät gesammelt haben kann, beträgt ca. 750 Milliliter. ❏ Ziehen Sie den Wasserablassschlauch aus seiner Halterung, entfernen Sie den Stopfen vom Schlauch und entleeren Sie das Wa s s e r. Achtung! V ergessen Sie nicht, den Stopfen des Wasserablassschlauches nach dem Entleeren und vor dem erneuten Einschalten des Gerätes wieder aufzustecken. Anderenfalls kann beim Betrieb des Gerätes Wasser austreten. Nach dem erneuten Einschalten des Gerätes kann es bis zu 3 Minuten dauern, bis der Kompressor wieder anspringt. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten. Möglichkeiten der Warmluftabführung Anschluss des Abluftschlauches Im Klimatisierungsbetrieb fällt warme Abluft an, welche ins Freie abgeführt werden muss. Schieben Sie das Schlauchanschlussstück in die dafür vorgesehene Öffnung auf der Oberseite der Geräterückwand (Abb. 11, 12), bis dieses mit einem deutlich hörbaren "Klick" einrastet. Setzen Sie dann die Fensterdüse auf den Schlauch, Abb. 10. Einsetzöffnung für die Abluftschlauch-Einheit Abb. 10 Abb. 1111 Bedienung Ihres Gerätes ❏ Im Fall der Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muss in das Fensterglas eine runde Öffnung mit 10,5 cm Durchmesser geschnitten werden, Abb. 18. Nach der Installation die Fensterdüse abziehen und den Schlauch an das Zubehörteil anschließen. ❏ Schließen Sie das Fenster wieder so weit wie möglich und fixieren Sie es mit dem mitgelieferten Fenstersauger, siehe Abb. 14. Sie können auch das Zubehör für Schiebefenster / Balkontüren (siehe Abschnitt "Beschreibung des Zubehörs") verwenden (Abb. 15: a, b, c, d). Dieses kann sowohl für horizontale als auch für vertikale Fenster verwendet werden.

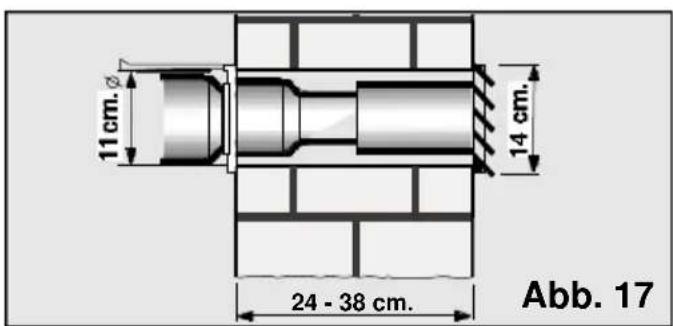

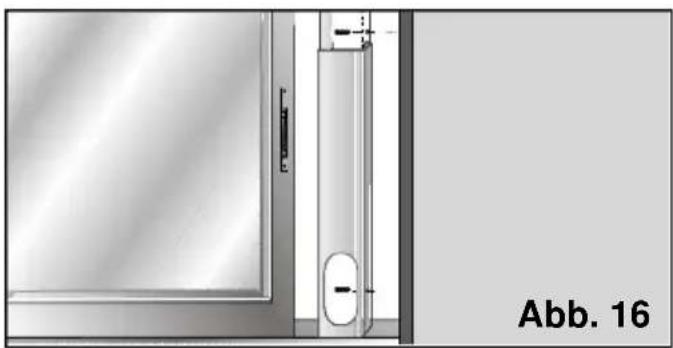

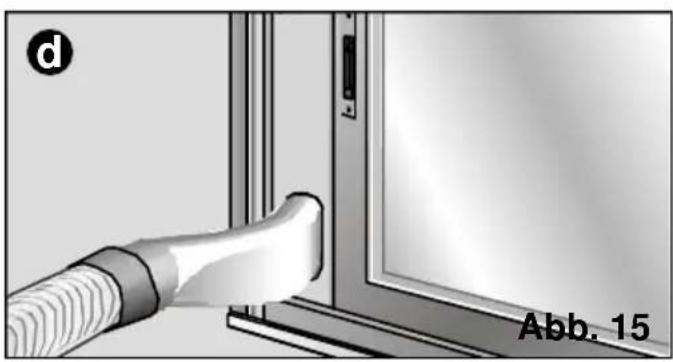

Abb. 15 Abb. 16 Festinstallation Für die Festinstallation benötigen Sie das Sonderzubehör "Wand- und Fensterdurchführung". Es ist unter der Bestellnummer PAZ11000 im Fachhandel erhältlich. ❏ Zur Vorbereitung der Installation muss ein entsprechendes Loch gebohrt werden, Abb. 17

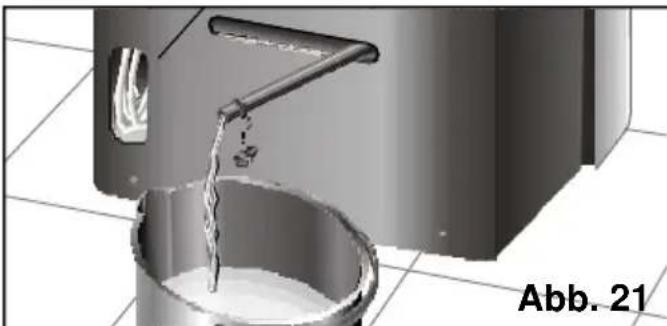

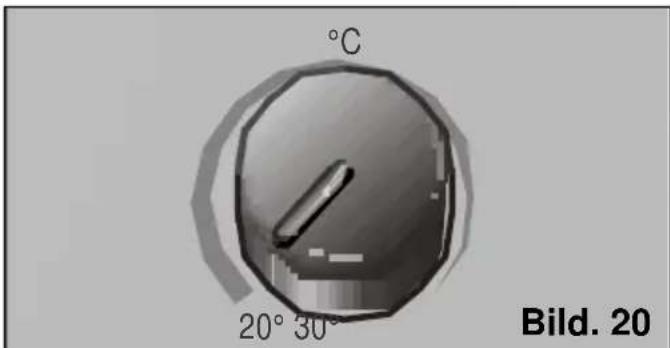

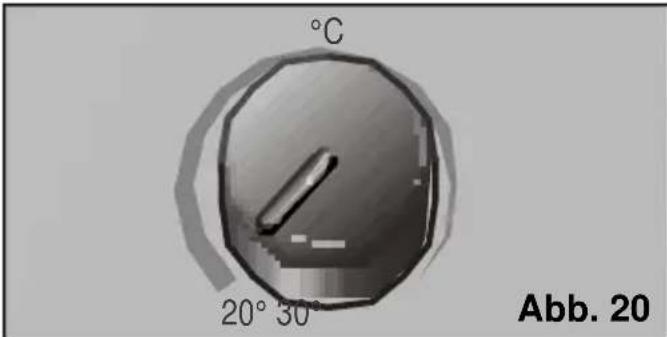

Abb. 17 Abb 14Entfeuchten In der Funktion Entfeuchten reduziert das Gerät die Luftfeuchtigkeit und reinigt gleichzeitig die Luft. ❏ Schließen Sie das Gerät an das Stromnetz an. ❏ Stellen Sie den Thermostat auf die niedrigste Temperatur ein, Abb. 20. ❏ Stellen Sie einen ausreichend großen Behälter unter die Auslassöffnung des Wasserablassschlauches auf der Geräterückseite, Abb. 21. ❏ Ziehen Sie den Wasserablassschlauch aus seiner Halterung und entfernen Sie den Stopfen vom Schlauch, Abb. 21. ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PAM18100 kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abbildungen 25 und 26 dargestellt, aufgesteckt werden. ❏ Stellen Sie am Funktionswahlschalter den Entfeuchtungsbetrieb ein, Abb. 23. ❏ Je nach Umgebungsbedingungen können der Raumluft im Entfeuchtungsbetrieb bis zu 36 Liter Feuchtigkeit in 24 Stunden entzogen werden. (siehe Abschnitt "Technische Daten").

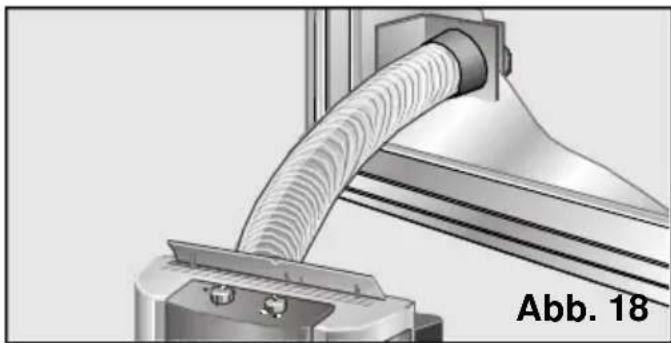

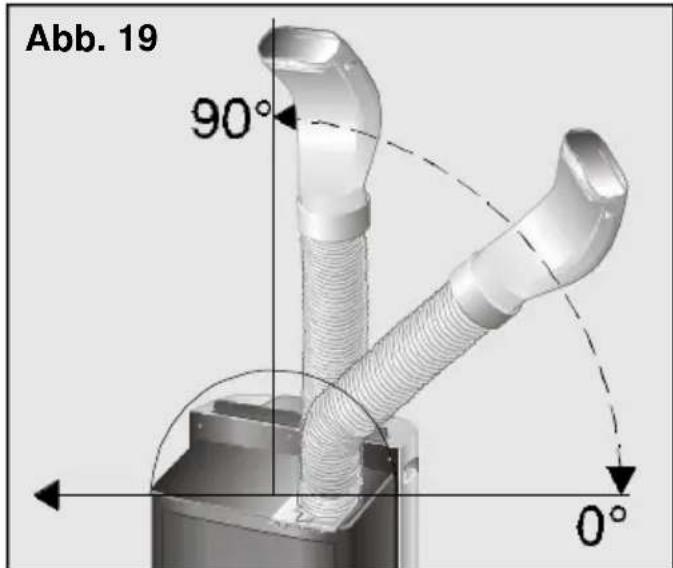

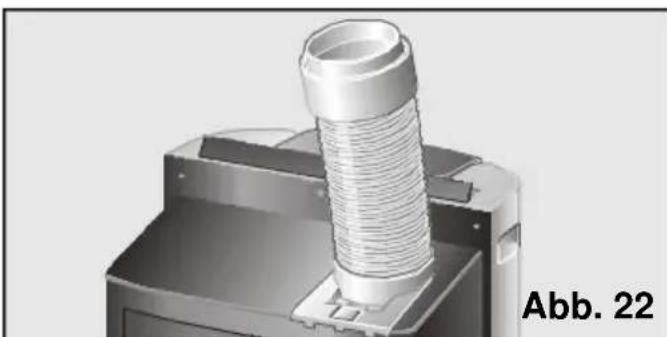

Bedienung Ihres Gerätes Hinweise zur Verlegung des Abluftschlauches: Halten Sie den Abluftschlauch so kurz wie möglich (maximale Länge 140 cm) und achten Sie bei der Verlegung des Schlauches auf einen weiten Kurvenradius. Andernfalls kann die Warmluftabfuhr gestört werden, was zu einer Verminderung der Kühlleistung und zu einer Erhöhung des Energieverbrauchs führen kann. Zur Erzielung einer größtmöglichen Kühlleistung und eines kleinstmöglichen Geräuschpegels empfehlen wir, den Abluftschlauch nicht nach unten zu biegen, sondern in einer Position wie in Abb. 19 dargestellt zu verlegen. Abb. 19 20° 30°

Abb. 20 Abb. 21 Abb. 22 Abb. 1813 Bedienung Ihres Gerätes ❏ Wir empfehlen, eventuell vorhandene Zusatzfilter unabhängig von der gewählten Betriebsart (Kühlung, Entfeuchtung oder Luftreinigung) immer eingesetzt zu lassen. Auf diese Weise erzielen Sie eine bessere Luftreinigung. Hinweis Aufgrund des konstruktiven Aufbaus des Modells PAM17000 wird bei der Betriebsart "Luftreinigen" auch Luft durch den Abluftschlauch geleitet. Zur Verringerung der Geräuschbildung empfiehlt es sich, den Abluftschlauch abzunehmen. Heizen (nur Modell PAM18100) Im Heizbetrieb erwärmt das Gerät die Raumluft und reinigt sie gleichzeitig. ❏ Schließen Sie das Gerät an das Stromnetz an. ❏ Wir empfehlen, im Heizbetrieb, den Abluftschlauch wie in Abb. 22. dargestellt anzubringen oder abzunehmen. ❏ Befestigen Sie für eine bessere Luftumwälzung die Luftleitklappe wie in den Abb. 25 und 26 dargestellt. ❏ Wählen Sie am Thermostat die gewünschte Temperatur aus. Hinweise Wir empfehlen, im Entfeuchtungsbetrieb den Schlauch wie in Abbildung 22 gezeigt anzubringen. Alternativ kann der Schlauch auch komplett entfernt werden. Im Entfeuchtungsbetrieb muss die warme Abluft nicht nach außen abgeführt werden. Sie unterstützt den Entfeuchtungsprozess. Achtung! Vergessen Sie nicht, beim Umstellen von Entfeuchtungsbetrieb auf Kühlbetrieb den Stopfen auf den Wasserablassschlauch aufzusetzen, andernfalls tritt Wasser aus. Beachten Sie, dass die Raumtemperatur im Entfeuchtungsbetrieb mindestens 18°C betragen muss. Beachten Sie, dass das Gerät beim Entfeuchten in einen externen Behälter nicht automatisch abschaltet, wenn dieser voll ist. Luftreinigung In der Funktion Luftreinigung wird die Raumluft umgewälzt und dabei gereinigt (Ventilation). Es erfolgt keine Kühlung oder Entfeuchtung. Ihr Klimagerät ist serienmäßig mit einem waschbaren Grobstaubfilter ausgestattet. Je nach Modell ist zusätzlich ein Vlies-Filter eingebaut (siehe hierzu Abschnitt "Beschreibung des Zubehörs"). ❏ Wir empfehlen, im Luftreinigungsbetrieb, den Abluftschlauch wie in Abb. 22 dargestellt anzubringen oder abzunehmen.

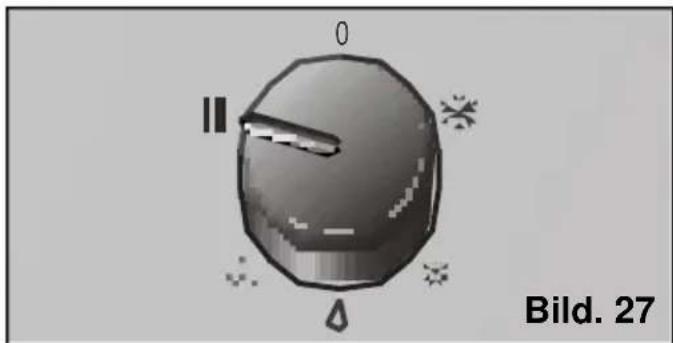

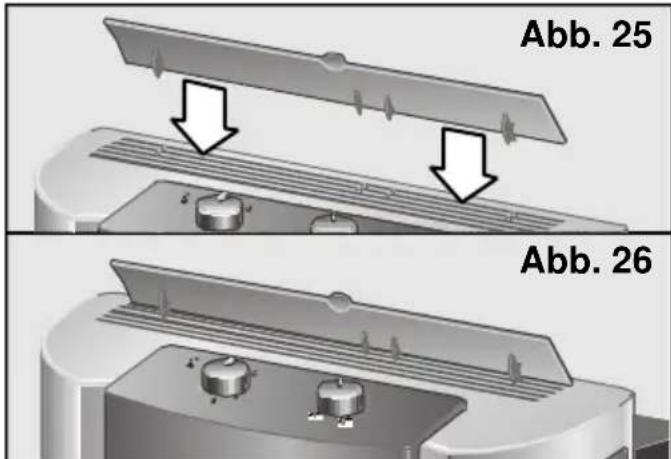

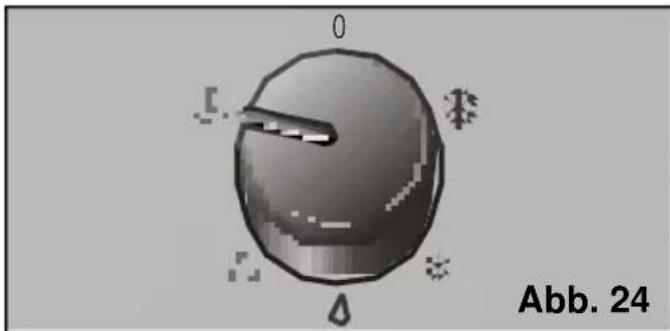

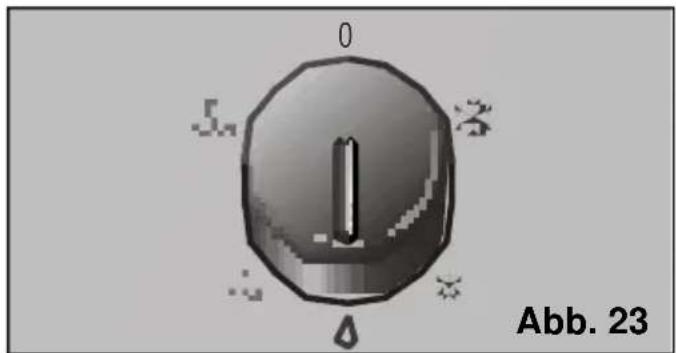

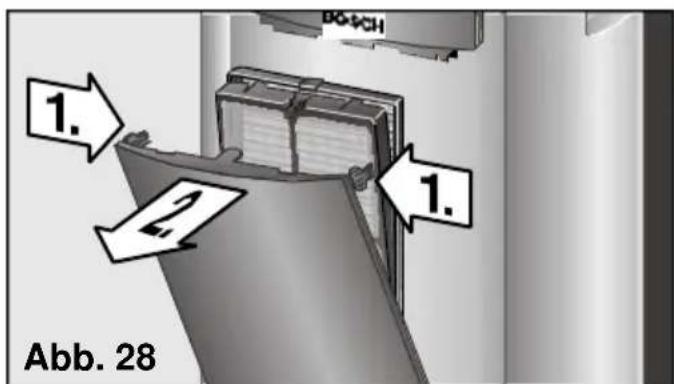

Abb. 23 ❏ Öffnen Sie die Luftleitklappe auf der Geräteoberseite. Beim Modell PAM18100 kann die Luftleitklappe zur effizienteren Luftumwälzung wie in den Abb. 25 und 26 dargestellt, aufgesteckt werden. ❏ Wählen Sie am Funktionswahlschalter den "maximalen" oder den „leisen Luftreinigungsbetrieb“ aus Abb. 24. (In der Funktion "Leise Luftreinigung" ist der Luftdurchsatz des Gerätes geringer).14 Reinigung und WartungBedienung Ihres Gerätes Gerätereinigung ❏ Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. ❏ Das Gerät kann mit einem Lappen, Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel gesäubert werden. ❏ Verwenden Sie niemals heißes Wasser (über 40°C), Bleichmittel, Waschbenzin, Benzin, Säuren oder Bürsten und vermeiden Sie den Eintritt von Wasser in das Gerät. ❏ Reinigen Sie das Gerät nicht mit einem Wasserschlauch. Reinigung und Austausch der Filter Alle Modelle verfügen über einen waschbaren Grobstaubfilter, welcher von Zeit zu Zeit gereinigt werden muss. Je nach Modell ist zusätzlich ein Vliesfilter eingebaut. Wir empfehlen, den Grobstaubfilter monatlich zu reinigen und den Vliesfilter mindestens einmal pro Saison auszutauschen. Als Ersatzfilter bieten wir einen 2-fach Spezialfilter mit Aktivkohleschicht an, welchen Sie im Fachhandel oder über unseren Kundendienst beziehen können (siehe Abschnitt “Beschreibung des Zubehörs“). Zur Reinigung des Filters bzw. zum Ausbau der Filter gehen Sie bitte wie folgt vor: Drücken Sie zum Öffnen der Gerätefront gegen die seitlichen Druckpunkte (Abb. 28, 1) und klappen Sie die Gerätefront nach vorne (Abb. 28, 2). Ein Abnehmen ist nicht nötig denn die Front verfügt über einen Anschlag, der verhindert, dass sie ganz herunterklappt. Abb. 28 ❏ Wählen Sie am Funktionswahlschalter den Heizbetrieb aus Abb. 27. ❏ Sollte sich das Gerät aufgrund der Thermostatsteuerung automatisch abschalten, so schaltet es sich automatisch wieder ein, sobald die Raumtemperatur um 2-3 °C gesunken ist. Achtung! Verdecken Sie die Luftein- und -auslässe nicht! Abb. 25 Abb. 26

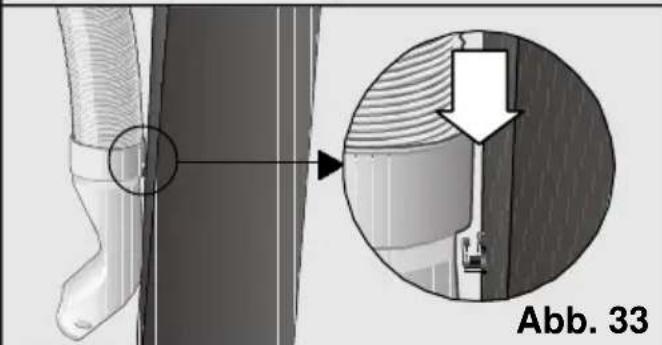

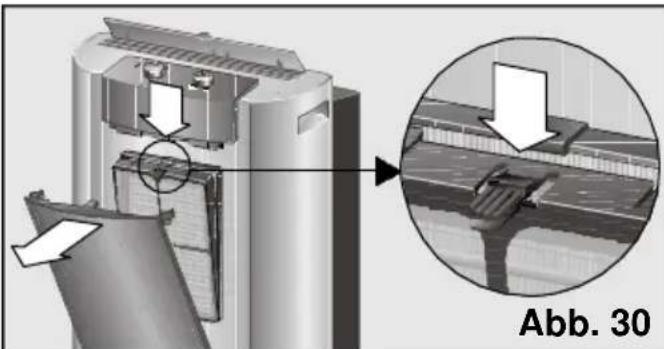

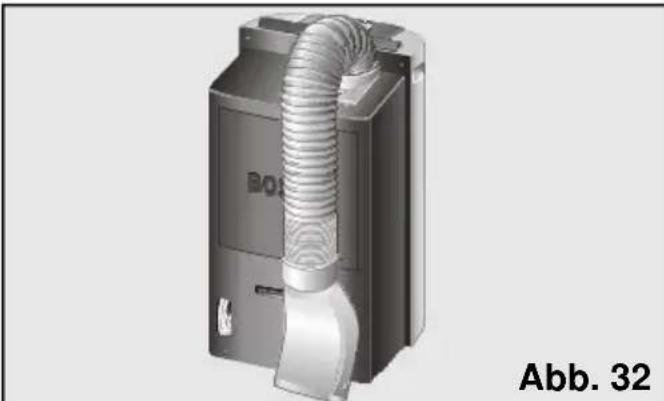

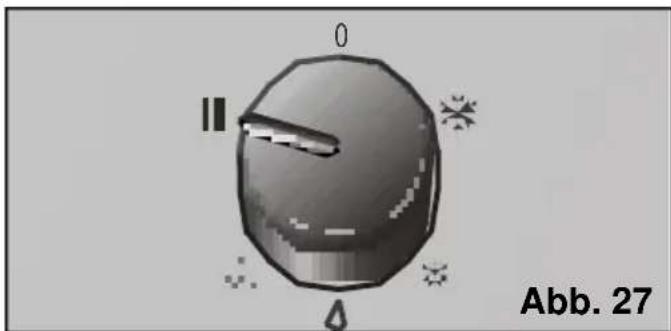

Abb. 2715 Reinigung und Wartung Abb. 32 Abb. 33 Lagerung des Gerätes am Ende der Saison ❏ Am Ende jeder Saison ist es aus Platzspargründen ratsam, den Abluftschlauch in die nachfolgend dargestellte Position zu bringen, Abb. 32. Den Schlauch dazu auf die Geräterückseite biegen und ihn wie in der Abb. 33 zu sehen, einhängen. Drücken Sie auf den Clip und ziehen Sie den Filterrahmen aus seiner Halterung, Abb. 30. Nehmen Sie ggf. den Vlies- bzw. Spezialfilter aus dem Filterrahmen und waschen Sie den Grobstaubfilter und den Filterrahmen (Abb.

29) unter fließendem Wasser. Lassen Sie ihn

vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen. Waschbarer Grobstaub- filter Vlies filter Abb. 29 Abb. 30 Abb. 31 Zum Einbau des Vlies- bzw. Spezialfilters, setzen Sie diesen bitte wie in Abb. 31 dargestellt in den Filterrahmen ein. Danach setzen Sie den Filterrahmen wieder ins Gerät ein und schließen Sie die Gerätefront. Achtung! Setzen Sie bitte jeweils nur einen Satz Filter (Grobstaubfilter + Vliesfilter oder Grobstaubfilter + 2-fach Spezialfilter) in das Gerät ein, da sich ansonsten die Kühlleistung verringert und der Energieverbrauch erhöht. Hinweis Für eine größere Bequemlichkeit beim Säubern oder Wechseln der Filter können Sie die Gerätefront abnehmen. Dazu einfach die Tür bis zum ersten Anschlag öffnen (die Tür bleibt in einer leicht gekippten Position offen), dann in der Verlängerung der Front nach oben ziehen. Zum Einsetzen der Gerätefront, positionieren Sie die Führungen auf der Innenseite unten in den Führungen am Gerät und drücken Sie die Gerätefront nach unten. Danach können Sie die Gerätefront wieder schließen.16 Vor der Inbetriebnahme zu Saisonbeginn ❏ Vor Inbetriebnahme zu Saisonbeginn empfehlen wir, den Grobstaubfilter zu reinigen und eventuell verwendete Zusatzfilter zu ersetzen. ❏ Reinigen Sie bei Bedarf das Gehäuse und die Luftein- und auslassöffnungen. Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können Allgemeine Hinweise zum Betrieb Was tun, wenn ...? ... Das Gerät funktioniert nicht ... ❏ Überprüfen Sie, ob der Netzstecker eingesteckt ist. ❏ Stellen Sie sicher, dass der Funktionswahlschalter nicht auf ("Gerät ausgeschaltet") steht. ❏ Überprüfen Sie, ob das Netz Strom führt oder eventuell eine Sicherung herausgesprungen ist. ❏ Stellen Sie am Thermostat auf eine niedrigere (Kühlbetrieb) bzw. höhere (Heizbetrieb) Temperatur ein. ... Das Gerät funktioniert nicht, und die Kontrollleuchte für den Füllstand des Kondenswasserbehälters leuchtet auf ... ❏ Stellen Sie das Gerät auf eine ebene Fläche. Wenn die Kontrollleuchte immer noch leuchtet, leeren Sie den Wasserbehälter im Geräteinneren (siehe hierzu die Anweisungen im Abschnitt "Klimatisierung"). ... Das Gerät kühlt nicht genügend ... ❏ Überprüfen Sie, ob der Abluftschlauch korrekt angebracht ist (siehe Abschnitt “Möglichkeiten der Warmluftabführung“). ❏ Stellen Sie sicher, dass der Abluftschlauch in einem großen Kurvenradius verlegt und nicht länger als 140 cm ist. ❏ Überprüfen Sie, ob der Stopfen auf dem Wasserablassschlauch steckt. ❏ Schließen Sie geöffnete Fenster mit Hilfe des Fenstersaugers so weit möglich. ❏ Schließen Sie Vorhänge, Jalousien oder Rollläden, um die Sonneneinstrahlung zu so gering wie möglich zu halten. ... Sie entdecken Kondenswasser auf dem Luftauslassgitter oder am Filterrahmen ... ❏ Dies ist ein ganz normaler Prozess beim Klimatisieren bzw. Entfeuchten und kein Grund zur Besorgnis. Allgemeine Hinweise zum Geräuschpegel ... Das Gerät verursacht zu viel Lärm ... Es können zwei Arten von Geräuschen auftreten. Normale Betriebsgeräusche und unerwünschte Geräusche, die leicht zu beseitigen sind. Im Anschluss werden ein paar dieser möglichen Geräusche beschrieben, damit sie leichter bestimmt werden können. Normale Betriebsgeräusche ❏ Ein zyklisches Wassergeräusch wird von der Pumpe verursacht, die das Wasser zur Steigerung der Geräteleistung umwälzt. ❏ Ein leichtes Brummen wird durch den Kompressor verursacht und ist unvermeidlich. ❏ Ein leichtes Pfeifen entsteht, wenn das Kühlmittel im Gerät zirkuliert, sobald der Kompressor in Betrieb gesetzt wird. Reinigung und Wartung17 Kundendienst / Technische Daten Kundendienst Wenn auch bei genauer Beachtung der Gebrauchsanleitung sowie des Abschnitts 8 "Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können" das Gerät nicht funktioniert, verständigen Sie bitte den Kundendienst. Wenn Sie sich an unsere Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr.) und die Seriennummer (FD) an, die Sie auf dem Typenschild Ihres Gerätes finden. Technische Daten Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können ❏ Ein kurzes Klicken kann durch das Ein- oder Ausschalten der Pumpe hervorgerufen werden oder durch den Regler beim Ein- und Ausschalten der Elektronik. Leicht zu beseitigende Geräusche ❏ Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist. ❏ Überprüfen Sie, ob Luftein- und -auslässe des Gerätes frei sind. ❏ Stellen Sie sicher, dass das Gerät nicht in unmittelbarer Nähe von Möbeln oder anderen Haushaltsgeräten aufgestellt ist und so Strömungsgeräusche entstehen. Lassen Sie alle anderen Störungen bzw. Reparaturen durch einen fachkundigen Techniker beheben bzw. durchführen. Wenden Sie sich in diesem Fall an einen Vertragshändler oder an unseren Kundendienst. Modell PAM17000 PAM19000 PAM18100 max. Leistungsaufnahme (W)* 800 975 975 max. Kühlleistung (W)* 1700 1900 1800 max. Entfeuchtungleistung (Liter / Tag) 31 36 36 max. Heizleistung (W) – – 1800 Absicherung (A) 10 10 10 Energieeffizienzklasse* D D D Einsatzgrenzen: - Kühlen (°C) 20 – 35 20 – 35 20 – 35 - Entfeuchten (°C) 18 – 35 18 – 35 18 – 35

• gemessen nach EN1451118 Garantiebedingungen Garantiebedingungen Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der

folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht

zerbrechliche Teile wie z.B. Glas oder Kunststoff b z w. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll- B e s c h a f fenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wa s s e r, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht w u r d e .

3. Die Garantieleistung erfolgt in der Weise, dass

mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am A u f s t e l l u n g s o r t können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt

wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz g e l i e f e r t . Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine

Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere A n s p r ü c h e ,

Bild. 24 Bild. 25 Bild. 26
