Protecção do ambiente

Conselhos para a eliminação da embalagem62

Conselhos para a eliminação do seu

antigo equipamento62

Conselhos para poupar energia 62

Observações Importantes

Antes de ligar o seu equipamento63

Apresentação do seu novo equipamento

Descrição do equipamento 64

Painel de comando 65

Descrição dos acessórios 66

Condições de Utilização

Condições de utilização66

Condições de transporte67

Possibilidades de evacuar o ar para o exterior68

Purificação do ar 71

Limpeza e Manutenção

Limpeza do equipamento 72

Limpeza e substituição dos filtros purificadores 72

Condições de armazenamento 73

Antes da sua utilização no princípio da época 73

Considerações gerais que lhe pouparão

chamadas ao Serviço Técnico

Condições gerais de funcionamento73

Considerações gerais de nível de ruído 73

Serviço Técnico / Garantia /

Características Técnicas

Protecção do ambiente

Conselhos para a eliminação da

❏ Respeite o ambiente quando se dispuser a

eliminar a embalagem do seu equipamento.

❏ Os nossos produtos embalam-se

cuidadosamente para o transporte. Todos

os materiais utilizados na embalagem são

respeitosos para com o ambiente (-

❏ Reciclando a embalagem, contribui por um

lado para um menor consumo de matérias

primas e por outro, para reduzir o volume

❏ Contribua de um modo eficaz para a

protecção do ambiente através da

administração correcta da embalagem; para

isso, leve-a ao centro de recolha da sua

Câmara Municipal mais próximo. Se ele a

aceitar, também poderá devolver a

embalagem ao comerciante que lhe vendeu

Conselhos para a eliminação do seu

❏ Desligue o equipamento da rede e corte o

❏ Os equipamentos levam materiais

recicláveis que podem ser recuperados,

para além de materiais perigosos (como

metais pesados ou fluídos refrigerantes)

que podem provocar a contaminação do

solo ou da atmosfera. Contribua

activamente para a protecção do ambiente

certificando-se de que o seu antigo

equipamento é eliminado de forma

respeitosa em termos ambientais. Para

isso, entregue o equipamento num centro

oficial de recolha ou recuperação de

materiais (a sua Câmara Municipal informá-

lo-á onde se encontra o ponto de recolha

mais próximo). Os equipamentos contêm

líquidos refrigerantes que devem ser

eliminados em conformidade com os

regulamentos vigentes.

❏ Este aparelho está marcado em

conformidade com a Directiva 2002/96/CE

relativa aos resíduos de equipamentos

eléctricos e electrónicos (waste electrical

and electronic equipment - WEEE).

A directiva estabelece o quadro para a

criação de um sistema de recolha e

valorização dos equipamentos usados

válido em todos os Estados-Membros da

Conselhos para poupar energia

Durante a etapa de uso, o seu equipamento

gasta energia, o que gera um impacte

ambiental. Por isso, deve tentar melhorar a

eficácia do equipamento e portanto reduzir o

❏ Desligue o equipamento de ar condicionado

quando não o necessitar.

❏ Seleccione uma temperatura idónea. As

temperaturas demasiado baixas levam

consigo um alto consumo de energia.

❏ Coloque o equipamento num lugar que

esteja longe de possíveis fontes de calor

(radiação solar, etc.) e que disponha de

uma boa circulação de ar.

❏ Certifique-se de que o equipamento se

instala correctamente. No ar condicionado é

possível conseguir uma redução do

consumo de energia até 30% reduzindo a

entrada de calor no quarto através do uso

de toldos, persianas ou cortinas nas

superfícies envidraçadas.

❏ Utilize os acessórios incluídos no seu

equipamento, bem como os específicos que

se descrevem no capítulo "Possibilidades

de evacuar o ar para o exterior", para

reduzir ao máximo a passagem de ar doObservações Importantes

Antes de ligar o seu equipamento

❏ Leia o livro de instruções antes de utilizar o

aparelho pela primeira vez. Contém

informações importantes, não só para o

uso, mas também para a sua segurança e

❏ Conserve este livro de instruções.

Eventualmente, poderá servir para outro

❏ Não ponha um equipamento danificado em

❏ A montagem e ligação do seu equipamento

devem ser efectuadas de acordo com as

instruções de montagem e os regulamentos

vigentes. Se não se respeitarem estas

instruções, corre-se o risco de perder a

❏ Os nossos equipamentos cumprem as

normas de segurança vigentes. Só técnicos

competentes nesta matéria têm autorização

para proceder à sua reparação. Está em

jogo a sua segurança.

exterior para dentro do quarto. Em caso de

utilização de acessórios. Para evitar uma

redução da eficiência do seu equipamento

e portanto um maior gasto energético,

aconselha-se seguir as instruções de

colocação do tubo de evacuação de ar de

acordo com as recomendações do

fabricante (Ver "Possibilidades de evacuar o

ar para o exterior").

❏ Evite formar curvas muito fechadas e

alongar desnecessariamente o tubo

❏ Na evacuação do ar quente, no caso das

janelas corrediças, instale o acessório que

evita a entrada de ar quente do exterior e

que melhora a eficiência.

❏ Verifique que as uniões entre o tubo de

evacuação do ar e os anéis (colector e

difusor) estão correctas. Ver "Possibilidades

de evacuar o ar para o exterior".

❏ Verifique que o difusor esteja colocado de

máximo possível para evitar a entrada de ar

❏ Certifique-se de que as janelas e saídas de

ar não se encontram obstruídas. Mantenha-

as limpas e isentas de sujidade, pó e

❏ Certifique-se de que os filtros que existem

no equipamento estejam limpos e

instalados correctamente (ver "Limpeza e

❏ No Verão, areje a casa quando o ar da rua

seja mais fresco (no princípio da manhã e

❏ Certifique-se de que o tampão de

evacuação está bem introduzido, porque se

pode ter desprendido durante o transporte,

Apresentação do seu novo equipamento

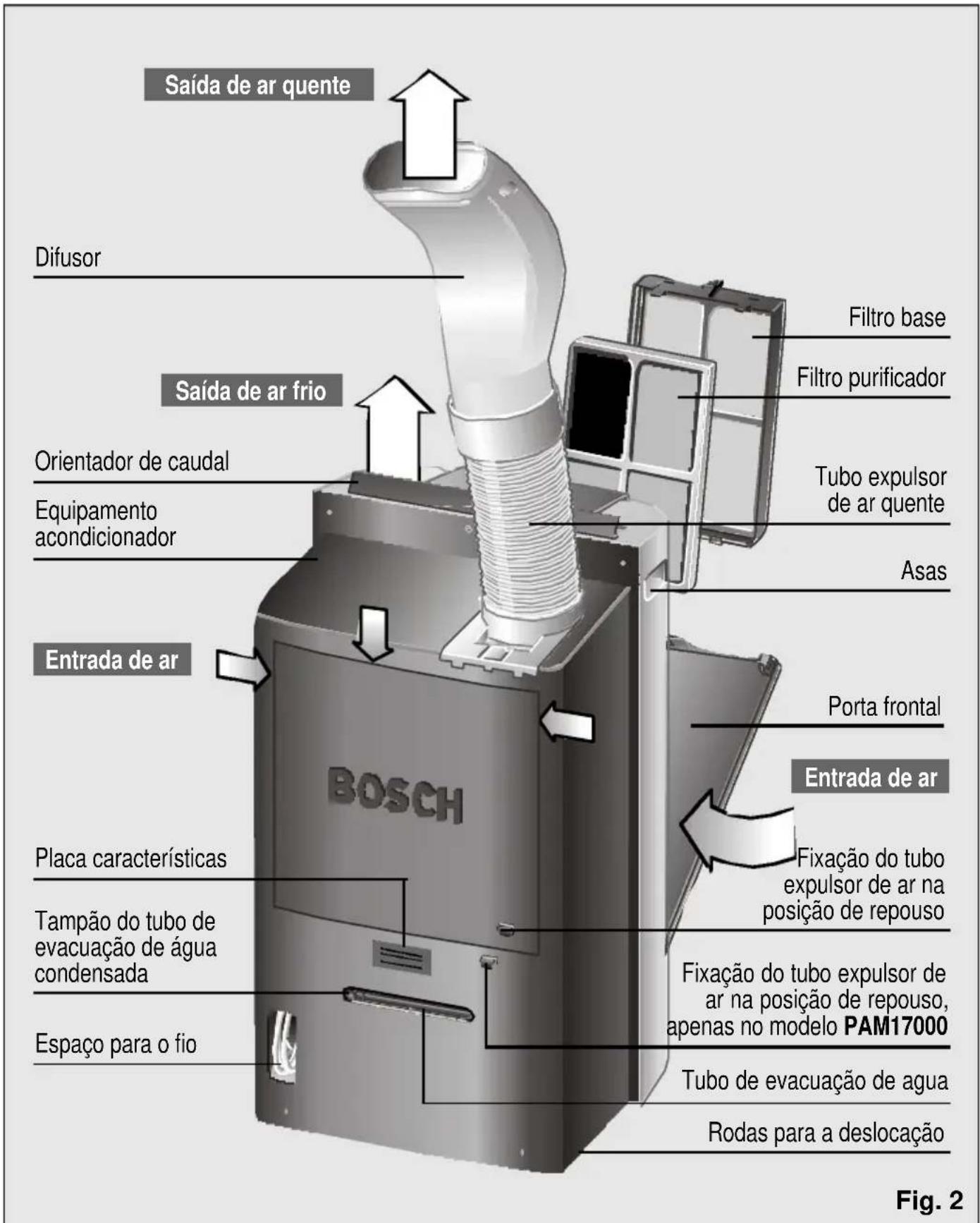

Descrição do equipamento

Rodas para a deslocação

Tubo de evacuação de agua

Orientador de caudal

Fixação do tubo expulsor de

ar na posição de repouso,

apenas no modelo PAM17000

Apresentação do seu novo equipamento

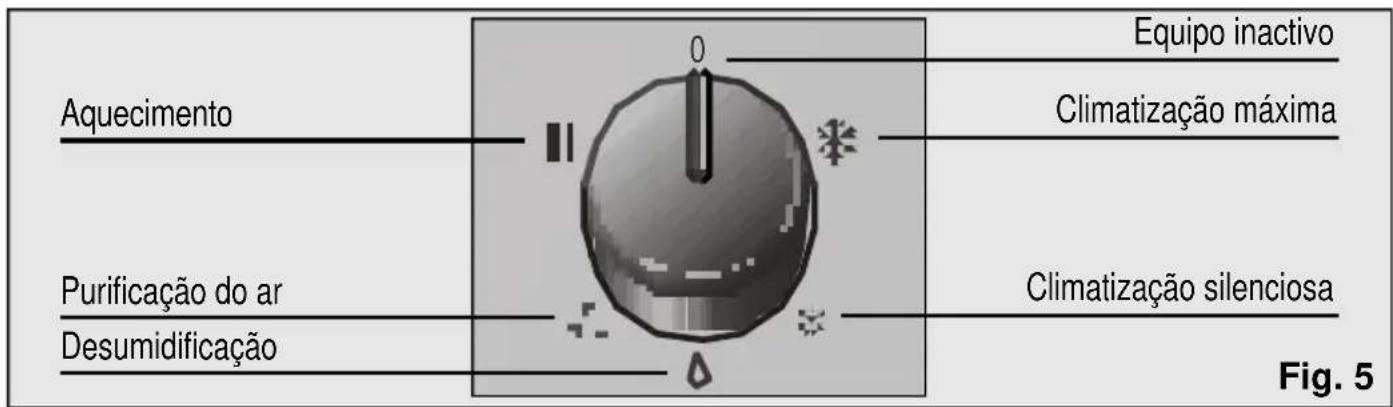

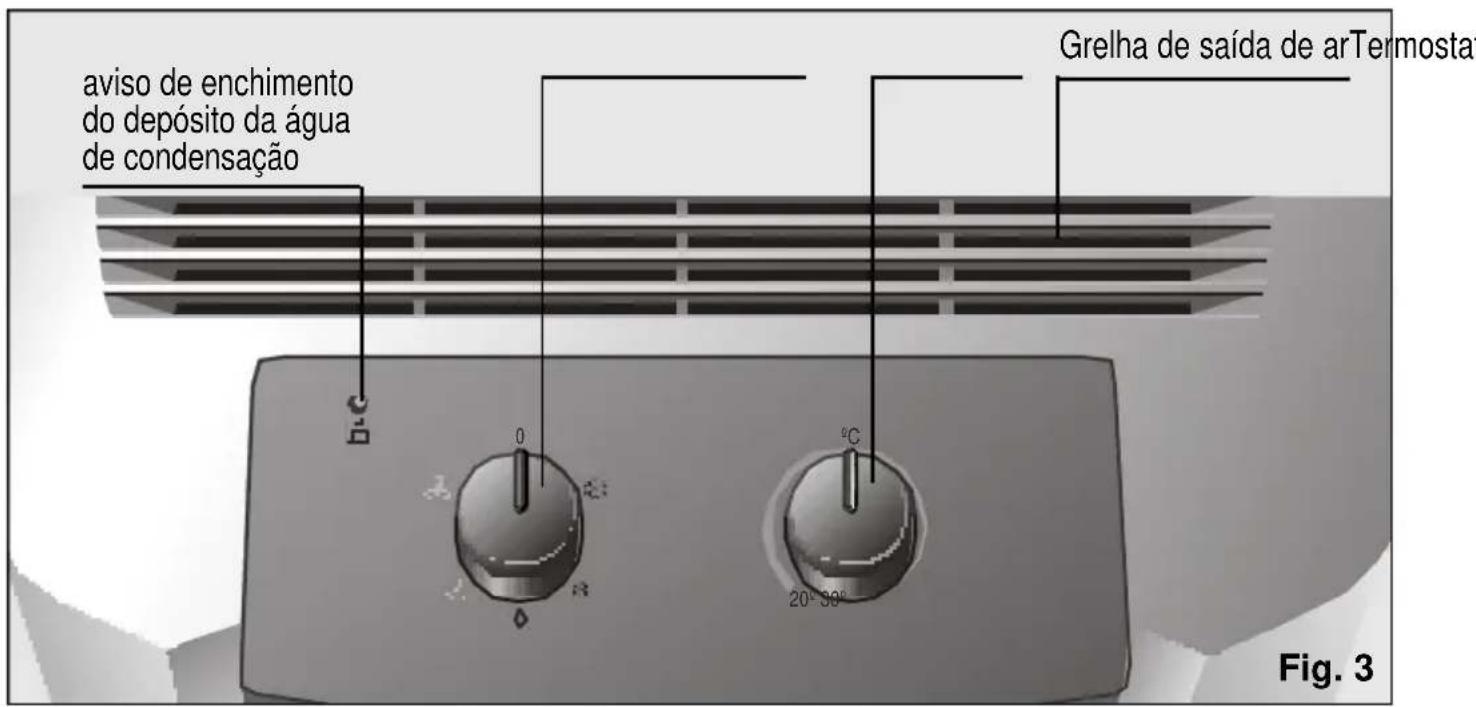

Grelha de saída de arTermostatoSelector de funçõesIndicador luminoso de

Climatização silenciosa

Equipamento inactivo

Climatização silenciosa

Purificação do ar silenciosa

Purificação do ar máxima

Modelo PAM17000 / PAM1900066

Apresentação do seu novo equipamento

Descrição dos acessórios

Ventosa Filtro Filtro Filtro Isolador de Corrediça

base purificador duplo passagem/ terraço

Estes acessórios entregam-se com o equipamento.

Acessórios opcionais:

Estes acessórios podem ser adquiridos no serviço oficial da

marca ou em distribuidores autorizados.

Acessórios opcionais:

Estes acessórios só podem ser adquiridos no serviço oficial

Condições de Utilização

Condições de utilização

❏ Este electrodoméstico deve ser ligado à

rede a 220/240 V e 50 Hz, numa tomada

com ligação à terra.

❏ Protecção por meio de um fusível de 10 A

❏ No caso de ser necessária uma extensão,

esta deverá dispor de ligação à terra; a sua

secção deverá ser de pelo menos 1,5 mm

por terminal e o seu comprimento inferior a

❏ O fio de ligação à rede eléctrica dispõe de

um alojamento na parte traseira do

equipamento. Ver Fig. 2.

❏ Não permita a entrada de água, nem tape

as entradas e saídas de ar do seu

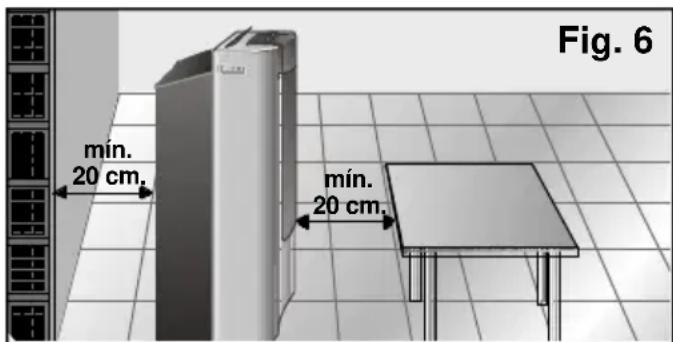

❏ Por segurança, antes de ligar o seu

equipamento é necessário que este esteja

separado pelo menos 20 cm de qualquer

superfície próxima, Fig. 6.

Se por qualquer razão fosse necessário

substituir o fio de ligação à rede eléctrica

por outro novo, a substituição deverá ser67

Condições de Utilização

efectuada apenas por pessoal autorizado

do Serviço Técnico Oficial.

Se o equipamento for desligado e tornado

a ligar, o compressor voltará a arrancar

passados cerca de 3 minutos. Este tempo

é necessário para garantir o seu

funcionamento correcto.

Evite entrar em contacto directo com o ar

expulsado pelo tubo expulsor.

Condições de transporte

O equipamento dispõe de rodas para facilitar

a sua deslocação. Se for necessário, pode

incliná-lo para o deslocar mais facilmente.

Neste caso é conveniente esperar pelo menos

uma hora antes de tornar a ligar o

❏ Antes, esvazie a água de condensação que

se encontra no depósito interno, retirando o

tubo de evacuação de água do seu

alojamento e desmontando o tampão,

Fig. 7, para evacuar a água que se formou.

Depois de ter esvaziado o depósito, não se

esqueça de colocar o tampão e o tubo no

Nesta função o equipamento arrefece, purifica e

desumidifica simultaneamente o ar do recinto,

criando deste modo um ambiente agradável.

❏ Ligue o equipamento à rede eléctrica.

❏ Dirija o tubo expulsor do ar quente para o

exterior. Para evitar um ruído excessivo e a

perda de eficiência, é necessário posicionar

o tubo expulsor de ar conforme se descreve

na Fig. 14. Ver capítulo "Possibilidades de

evacuar o ar para o exterior".

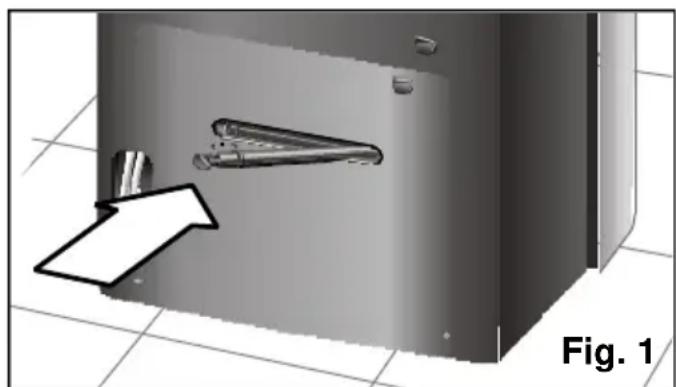

❏ Verifique que o tampão, Fig. 1, esteja

situado no tubo de evacuação para evitar

que a água possa sair para o exterior,

molhando a superfície de apoio.

❏ Levante o orientador de ar situado na parte

superior do equipamento. Nos modelos

PAM18100, este orientador de ar não vem

instalado com o equipamento. Ver figuras

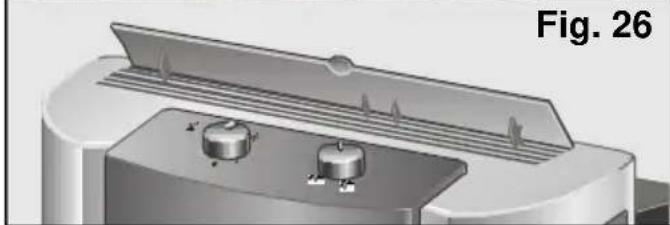

25 e 26 no capítulo "Aquecimento".

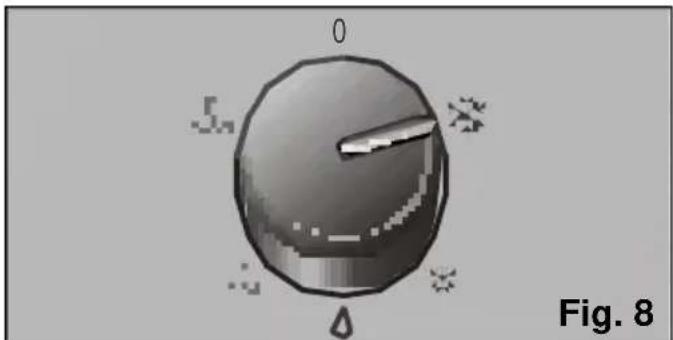

❏ Seleccione a função de climatização

máxima ou silenciosa , Fig. 8. (A

função de climatização silenciosa diminui o

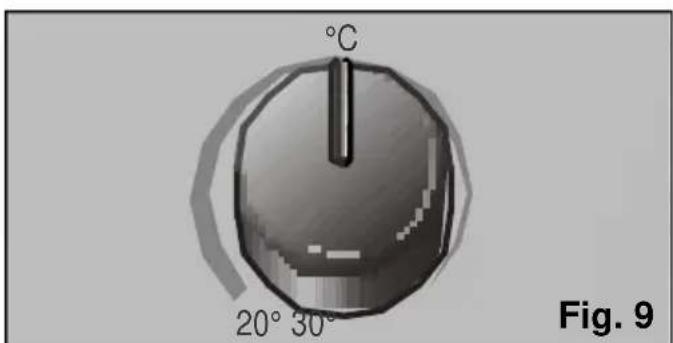

❏ Coloque o termostato à temperatura

desejada, Fig. 9. Se o equipamento se

desligar automaticamente devido ao

termostato, será necessário esperar até que a

temperatura ambiente suba 2-3°C para que

entre novamente em funcionamento.

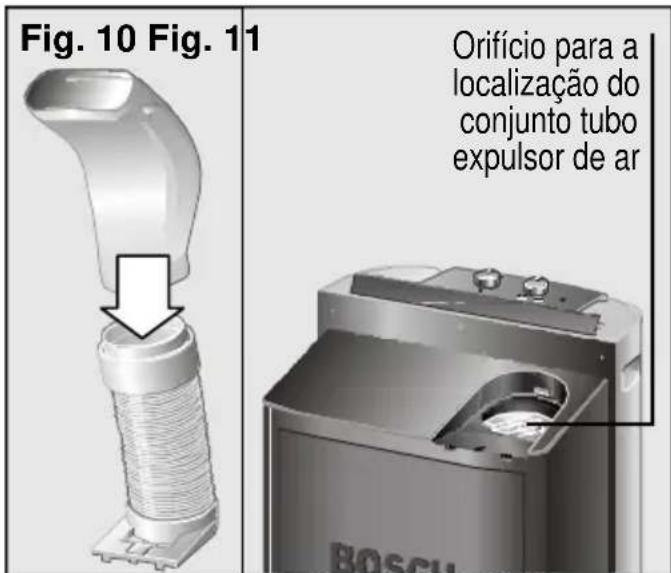

°C Fig. 9Para que o conjunto tubo expulsor fique

perfeitamente encaixado no orifício, é preciso

deslizar o anel no orifício posicionador

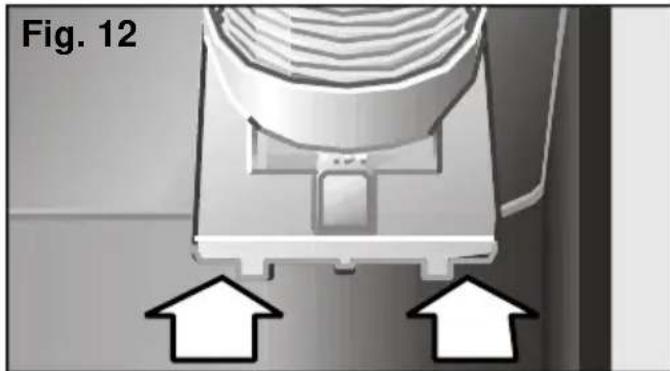

(conforme indicam as setas da Fig. 12).

Depois de ter colocado o conjunto no

equipamento, acrescenta-se o difusor. Fig. 10.

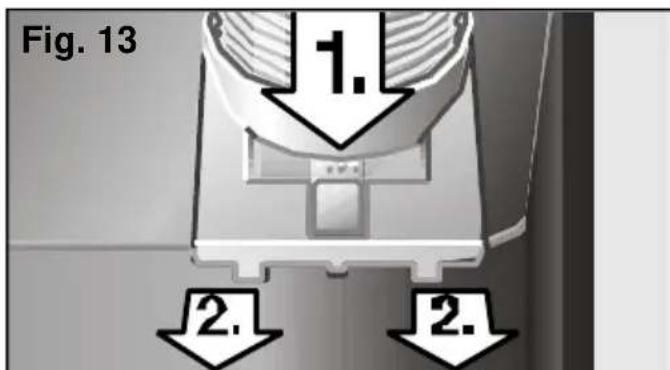

Para retirar o conjunto do equipamento é

necessário premir a lingueta "Push" (Fig. 13,

1.) e deslizá-lo para fora. (Fig. 13, 2.).

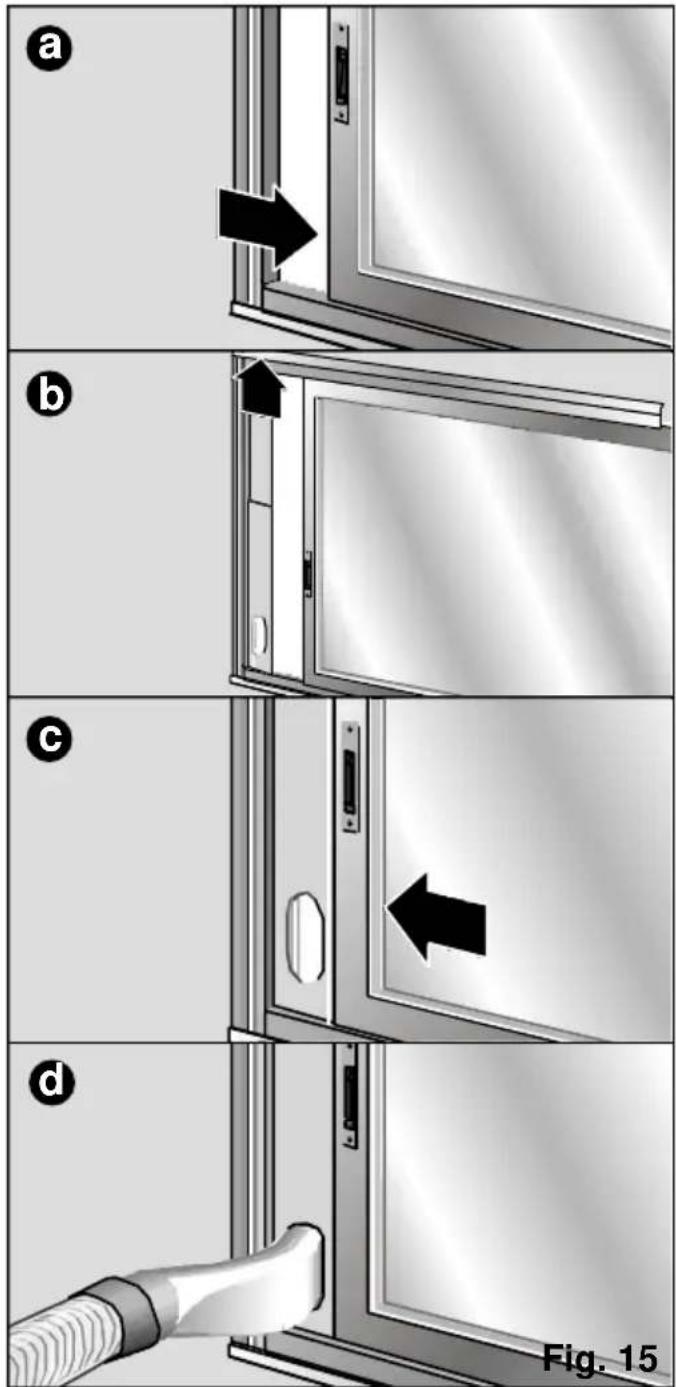

❏ Abra a janela ligeiramente e introduza o

difusor entre o batente e o caixilho.

❏ Feche a janela o mais possível e prenda-a

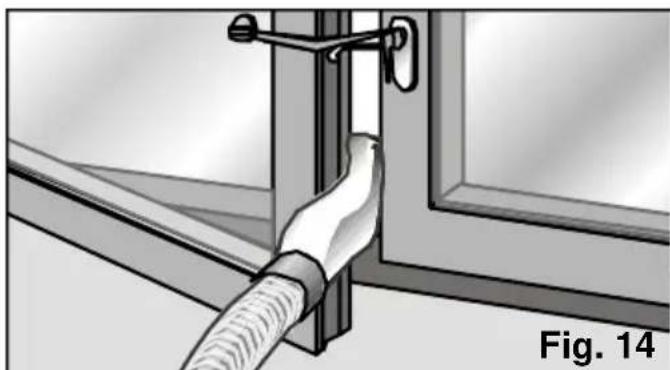

com a ventosa fornecida, Fig. 14.

Durante o acondicionamento, uma parte da

água condensada resultante evapora-se

automaticamente e evacua-se para o exterior

em conjunto com o ar expulsado, através do

tubo expulsor de ar quente.

Em condições de muita humidade, o

equipamento acumulará água condensada no

depósito interno. Ao chegar a um certo nível,

o indicador luminoso, Fig. 3, acender-se-á.

Isto indica que o depósito de água

condensada está cheio e que é necessário

esvaziá-lo. Neste caso, o equipamento deixa

de arrefecer e será preciso evacuar a água

conforme explicamos em "Condições de

transporte". Fig. 7.

❏ Recomenda-se desligar o equipamento

durante a evacuação de água.

Recordamos que depois de se ter

desligado o equipamento, é necessário

esperar cerca de 3 minutos para que o

compressor torne a arrancar. É o tempo

necessário para garantir o funcionamento

correcto do equipamento.

Possibilidades de evacuar o ar para

Colocação do tubo expulsor de ar e dos

acessórios no equipamento

Coloque o conjunto tubo expulsor de ar no

orifício situado na parte superior traseira do

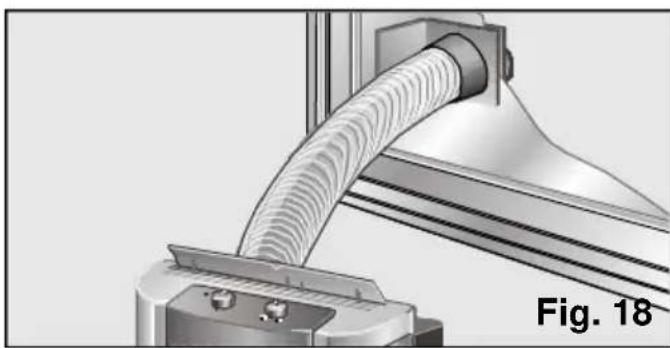

❏ Em caso de instalação fixa através da

janela, só se utiliza a peça terminal

transparente do acessório, sendo

necessário realizar um buraco no vidro com

um diâmetro de 10,5 cm, Fig. 18.

• Também se pode utilizar o acessório de

instalação corrediça janela / terraço (ver

"Descrição dos acessórios"). Fig. 15: a, b, c,

d. Este acessório serve tanto para janelas

horizontais como para verticais / terraços.

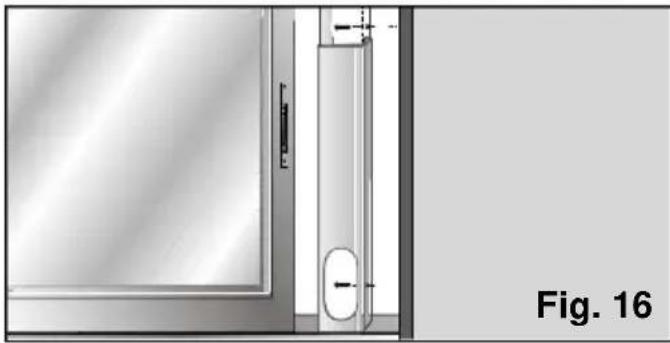

• Para o poder fixar à janela / terraço, dispõe

de dois orifícios laterais. Por meio de dois

parafusos (não incluídos com o acessório), o

utilizador poderá fixá-lo ao caixilho ou à

parede sem perigo de que este se mova ou

caia da sua posição, Fig. 16.

Não alongue desnecessariamente o tubo

expulsor de ar quente (comprimento

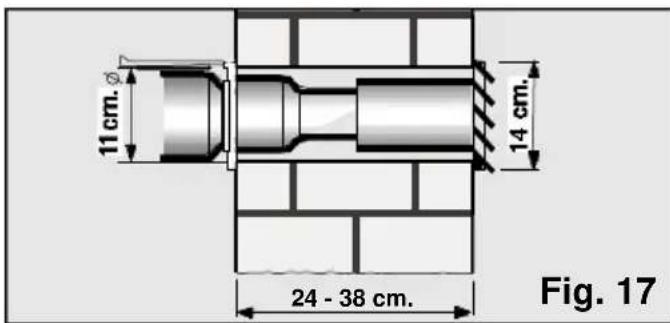

Realiza-se usando o acessório isolador de

passagem / pasajanela. Ver “Descrição dos

❏ Para expulsar o ar quente através da

parede é preciso efectuar um buraco na

mesma para colocar o isolador de

Fig. 18Desumidificação

Na posição o equipamento reduz a

humidade do ambiente e purifica.

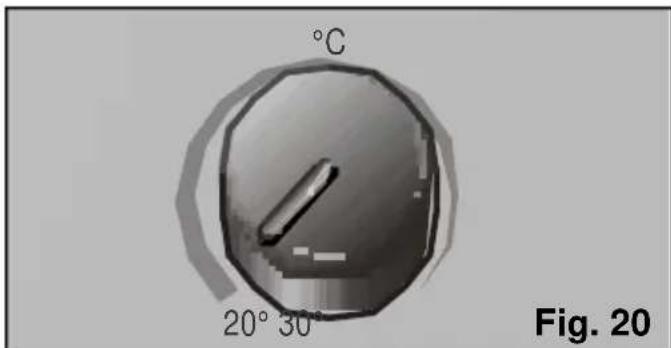

❏ Coloque o termostato na posição de

temperatura mínima, Fig. 20.

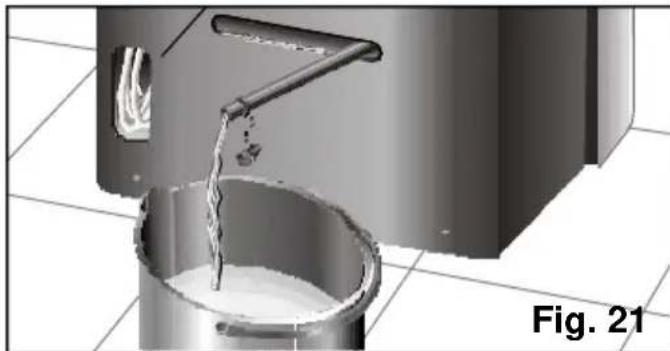

❏ Situe um recipiente na saída do tubo e

retirar o tampão para apanhar a água

condensada, Fig. 21.

A quantidade de água desumidificada pode

chegar no máximo a 36 litros cada 24

horas, em função das condições

ambientais. Ver capítulo "Especificações

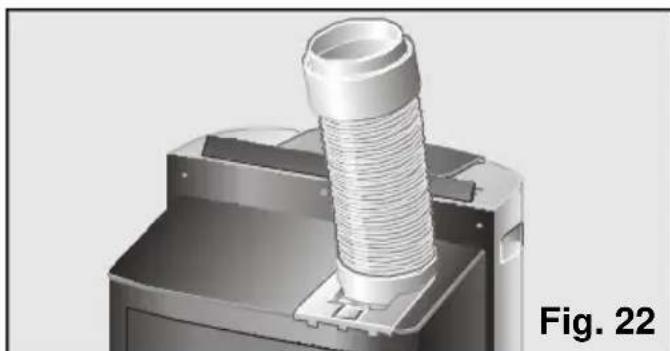

❏ Retire o difusor e colocar o tubo expulsor

de ar na posição indicada na figura 22.

❏ Se se quiser também é possível desmontar

completamente o tubo expulsor.

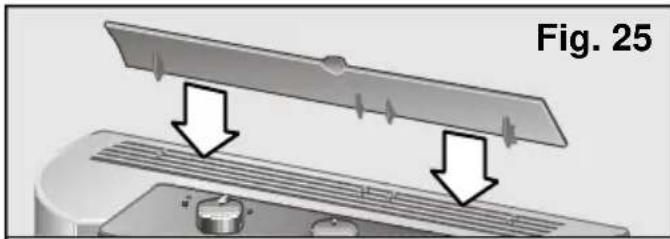

❏ Levante o orientador de ar situado na parte

superior do equipamento. Nos modelos

PAM18100 este orientador de ar não vem

instalado com o equipamento. Ver figuras 25

e 26 do capítulo "Aquecimento".

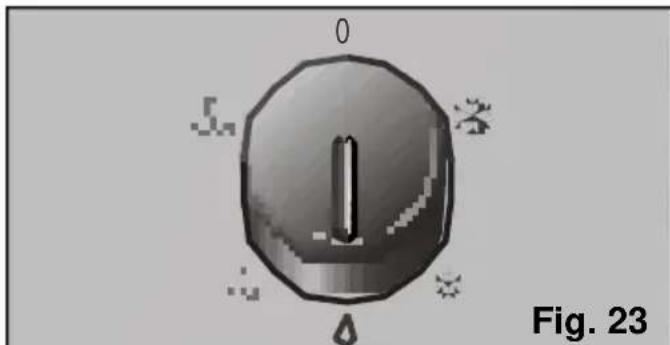

❏ Seleccione a função de desumidificação ,

no comando selector de funções, Fig. 23.

Quando se coloca o tubo não se devem

realizar curvas muito fechadas. Caso

contrário impede-se a saída adequada do

ar quente, o que por sua vez pode

significar uma redução da potência

frigorífica e da performance.

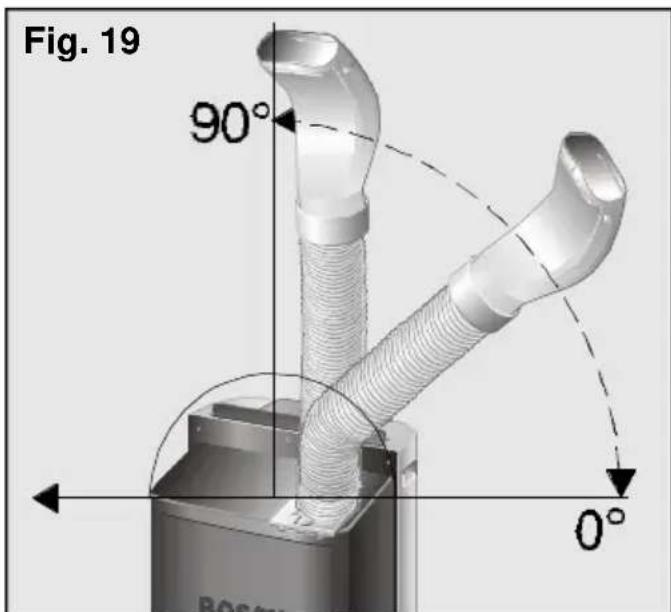

Para alcançar a máxima eficiência de

refrigeração e o mínimo nível de ruído é

recomendável colocar o tubo expulsor a

uma altura superior à altura total do

equipamento. Fig. 19.

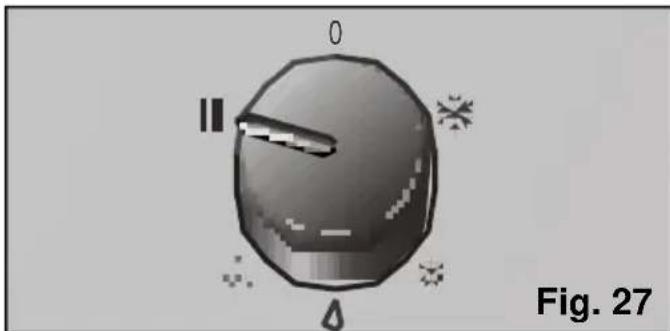

❏ Seleccione a função aquecimento. Fig. 27.

❏ Coloque o termostato à temperatura

desejada. No momento em que se alcança

a referida temperatura, o aparelho desliga-

se automaticamente e volta a ligar-se

quando ela tiver baixado 2-3°C.

Não tape as entradas e saídas de ar do seu

❏ Nos casos e modelos que os levem,

recomendamos deixar os filtros opcionais

instalados independentemente da função

seleccionada (Climatização, desumidificação,

purificação do ar). Assim conseguirá uma

maior eficácia purificadora.

Devido à configuração interna dos modelos

PAM17000, no modo de ventilação também

se evacua ar para o exterior. Para diminuir a

sensação de ruído recomenda-se retirar o

tubo de evacuação de ar.

Na posição o equipamento aquece o ar do

quarto até alcançar a temperatura desejada

pelo utilizador, ao mesmo tempo que purifica

❏ Ligue o equipamento à rede eléctrica.

❏ Coloque o tubo expulsor de ar da mesma

maneira que na função de desumidificação,

❏ Nos modelos PAM18100 este orientador de

ar não em instalado com o equipamento.

Para uma melhor distribuição do caudal de

ar, o fabricante recomenda a sua instalação

prévia. O modo de colocação do orientador

mostra-se nas figuras anexas.

Ao mudar de função não se esqueça de

colocar o tampão ao tubo de evacuação da

água, porque caso contrário, sairia água no

momento em que o equipamento

Tenha sempre em conta que para que o

equipamento funcione, a temperatura

ambiente tem de ser superior ou igual a

Nesta função recircula-se o ar para o interior

do quarto (ventilação), passando-o por um

O equipamento leva um filtro base e um filtro

purificador para evitar:

- Pólens, bactérias e pó.

❏ Coloque o tubo expulsor de ar na mesma

posição que no modo de desumidificação

❏ LLevante o orientador de ar situado na parte

superior do equipamento. Nos modelos

PAM18100 este orientador de ar não vem

instalado com o equipamento. Ver figuras

25 e 26 do capítulo aquecimento.

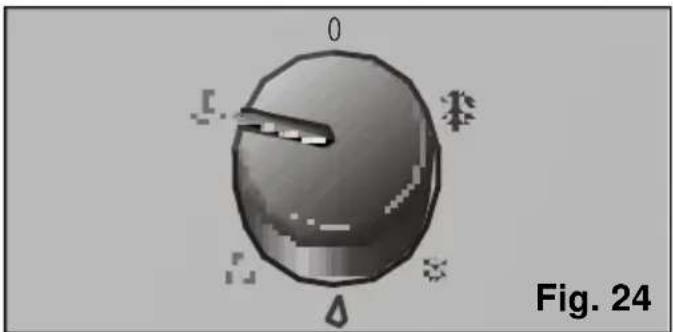

❏ Seleccione a velocidade de purificação:

Fig. 27Alguns modelos dispõem também de um filtro

Para que o filtro purificador esteja

operacional, deverá ser substituído cada ano.

(Estes acessórios poderão ser adquiridos no

Serviço Oficial do Fabricante ou em

distribuidores autorizados). Ver capítulo

"Descrição dos acessórios".

Instalação do filtro purificador

❏ Retire o filtro base do equipamento, Fig. 30.

❏ Coloque o filtro purificador no filtro base

como se mostra na Fig. 31.

❏ Instale este conjunto no equipamento

fazendo coincidir as patilhas inferiores com

os orifícios situados na caixa frontal do

equipamento, premindo a pestana superior

até ouvir um "clique", que indica que o

conjunto está colocado correctamente.

❏ Feche a porta frontal do equipamento.

❏ Coloque somente um jogo de filtros sobre o

suporte para manter a potência frigorífica.

Para uma maior comodidade ao limpar ou

substituir os filtros, também é possível

retirar a porta frontal do equipamento. Para

isso basta abrir a porta até ao batente de

segurança (a porta fica aberta com uma

Limpeza e Manutenção

Limpeza do equipamento

❏ Por segurança, antes de limpar o

equipamento é recomendável desligá-lo da

❏ O equipamento pode ser limpo com um

pano ou uma esponja, água morna e um

❏ Nunca use água quente (a mais de 40°C),

esfregões de arame, escovas ou

detergentes abrasivos, e evite a entrada de

água no equipamento.

❏ Não limpe o equipamento com uma

Limpeza e substituição dos filtros

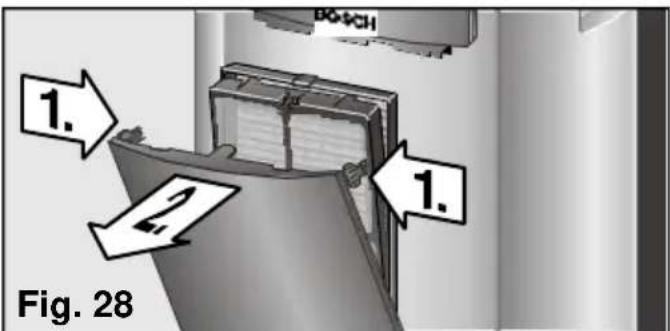

Para abrir a porta frontal da unidade (não é

necessário retirá-la), basta premir as pestanas

laterais da mesma, (Fig. 28, 1.) e puxá-la para a

frente. (Fig. 28, 2.). Aporta dispõe de um batente

até ao qual ela se abre sem perigo de cair.

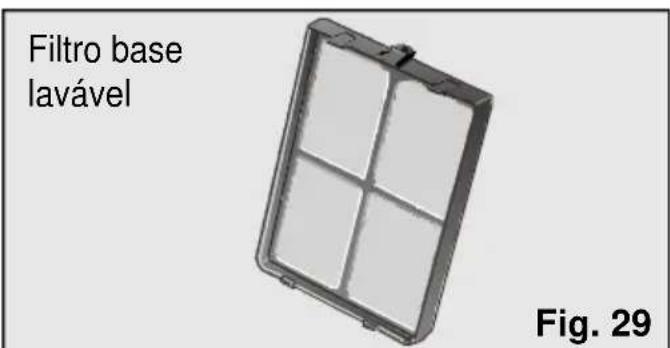

Todos os modelos dispõem de um filtro base de

ar que é necessário limpar conforme passa o

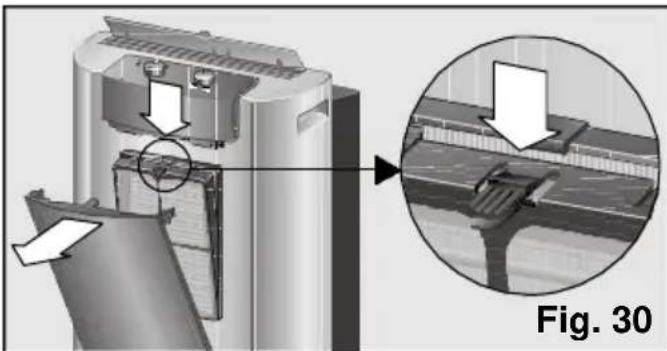

tempo, Fig. 29. Para isso basta premir a pestana

situada na parte superior e retirá-lo do seu

alojamento, Fig. 30. Para o lavar basta passá-lo

por água corrente, secá-lo e tornar a instalá-lo.

Limpeza e Manutenção

ligeira inclinação; Fig. 28) e puxá-la com

força para fora. Para tornar a colocá-la no

seu lugar devem fazer-se coincidir as

patilhas inferiores da porta nos orifícios da

caixa do equipamento até as patilhas

baterem nas pestanas da caixa.

Condições de armazenamento

No final de cada época, para que o

equipamento ocupe o menor espaço possível,

o tubo de evacuação deverá ser colocado na

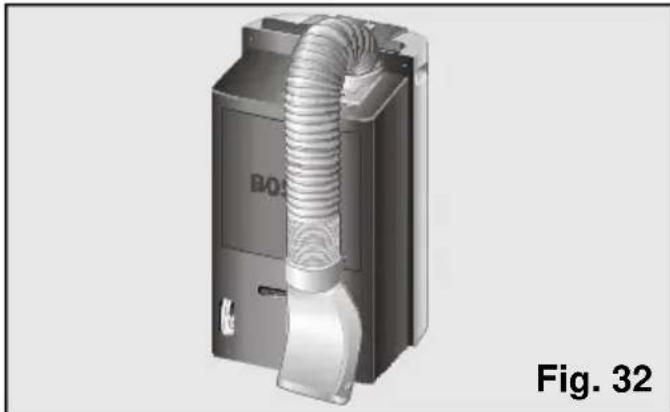

❏ Para isso dobra-se o tubo para a parte

traseira do equipamento, prendendo-o na

fixação do difusor, Fig. 32 e 33.

Antes da sua utilização no princípio

❏ Limpe o filtro de ar.

❏ Seguidamente, limpe a tampa e as grelhas,

Considerações gerais que lhe pouparão chamadas ao Serviço Técnico

Condições gerais de funcionamento

... o equipamento não funciona ...

❏ Verifique que a ficha esteja ligada.

❏ Verifique que o selector de funções não está

na posição inactiva .

❏ Verifique que há energia na rede ou que o

fusível não tenha saltado.

❏ Regule o termostato a uma temperatura

... o equipamento não funciona e o indicador

luminoso de aviso de enchimento do

depósito de água condensada está ligado..

❏ Coloque o equipamento sobre um piso plano.

Se o indicador continuar aceso, esvazie o

depósito interior de água do equipamento. (Ve r

instruções em "Climatização").

... o equipamento não arrefece

❏ Verifique que as uniões do tubo expulsor do

ar quente estão correctas.

❏ Verifique que o percurso do tubo de expulsão

não é demasiado curvo e que o seu

comprimento não excede 140 cm.

❏ Verifique que o tampão do tubo de evacuação

da água está colocado no referido tubo.

❏ Coloque a ventosa para que a abertura da

janela seja a mais pequena possível.

❏ Feche as persianas para reduzir a radiação

... observa água na grelha do painel de

comando ou no local de posicionamento

❏ Não há motivo para se preocupar, deve-se

ao próprio funcionamento do equipamento.

Considerações gerais de nível de

... o equipamento produz um ruído

Distinguimos entre dois tipos de ruído: aquele

que se deve ao funcionamento normal do

equipamento e o ruído fácil de resolver.Serviço Técnico / Garantia / Características Técnicas

Se depois de ter considerado as instruções de

uso e instalação, especialmente aquilo que se

indica no capítulo "Considerações...", o seu

aparelho não funcionar, lembre-se que a

nossa Rede de Serviços Técnicos está à sua

Para tal, quando comunique a avaria, indique

seu aparelho, que poderá consultar na placa

Em cada país regem as condições de garantia

estabelecidas pelas respectivas Sociedades

de Distribuição. Para mais pormenores a este

respeito deverá dirigir-se ao Distribuidor onde

adquiriu o seu aparelho, facilitando-lhe o

modelo e o n° de fabrico. Para qualquer

intervenção que se produza em garantia é

imprescindível apresentar o comprovativo de

Características Técnicas

Considerações gerais que lhe pouparão chamadas ao Serviço Técnico

Seguidamente descrevem-se alguns destes

possíveis ruídos para uma melhor

determinação dos mesmos.

Ruídos absolutamente normais

❏ Se ouvir um ruído cíclico de água, a borbotar,

é devido ao funcionamento da bomba que

recircula a água, para melhorar a potência do

❏ Se ouvir um ruído similar ao de murmúrios

surdos, é inevitável e deve-se ao

funcionamento do compressor.

❏ Se ouvir um ligeiro assobio, trata-se do som

produzido pela passagem de refrigerante a

través dos tubos delgados do equipamento no

momento em que o compressor se coloca em

❏ Se ouvir um breve som em forma de "clique",

trata-se do ruído gerado pela ligação ou

desconexão da bomba ou o ruído gerado pelo

regulador quando liga ou desliga o sistema

Ruídos fáceis de resolver

❏ Certifique-se de que o tubo expulsor de ar,

bem como os anéis difusor e colector estão

correctamente presos ao equipamento.

❏ Verifique que o equipamento não está em

contacto directo com móveis ou outros

electrodomésticos, para evitar que a saída de

ar incida directamente sobre eles, aumentando

Qualquer outra avaria ou reparação deve ser

realizada por um Técnico especializado. Consulte

neste caso o distribuidor autorizado, o serviço de

atenção ao cliente ou a nossa Rede de Serviços

Técnicos do Fabricante.

Modelo PAM17000 PAM19000 PAM18100

Consumo à potência máxima (W)* 800 975 975

Capacidade de refrigeração (W)* 1700 1900 1800

Capacidade de desumidificação (l./dia) 31 36 36

Potência em modo aquecimento (W) – – 1800

Fusível (A) 10 10 10

Eficiência energética (letra) D D D

Âmbito de funcionamento

- Climatização (min./max. °C) 20 – 35 20 – 35 20 – 35

- Desumidificação (min./max. °C) 18 – 35 18 – 35 18 – 35 (*) De acordo com a norma EN14511Inhoud

Bescherming van het milieu
