BEDIENUNGSANLEITUNG B1RKM16002 BOSCH

• DE Gebrauchsanweisung GB Instructions for Use FR Mode d´emploi NL Gebruiksaanwijzing IT Instruzioni sull´uso ES I n s tr u c c i o n e s de m a n e j o P T I n s truções de uso B1 RKM 16002 Internet: http://www.bosch-hausgeraete.de Bosch Info-Team: DE Tel. 01 80/5 30 40 50 ( 0,13 • DEM 0,24/Min. DTAG)Robert Bosch Hausgeräte GmbH Carl-Wery-Str. 34 D 81739 München Germany3 Inhaltsverzeichnis Wichtige Hinweise Entsorgung der Verpackung p. 4
• Entsorgung Ihres alten Gerätes p. 4
• Vor der Inbetriebnahme Ihres Gerätes p. 4
• Vorstellung Ihres neuen Gerätes Gerätebeschreibung p. 5
• Bedienfeld p. 6
• Zubehör p. 6
• Betriebsbedingungen p. 7

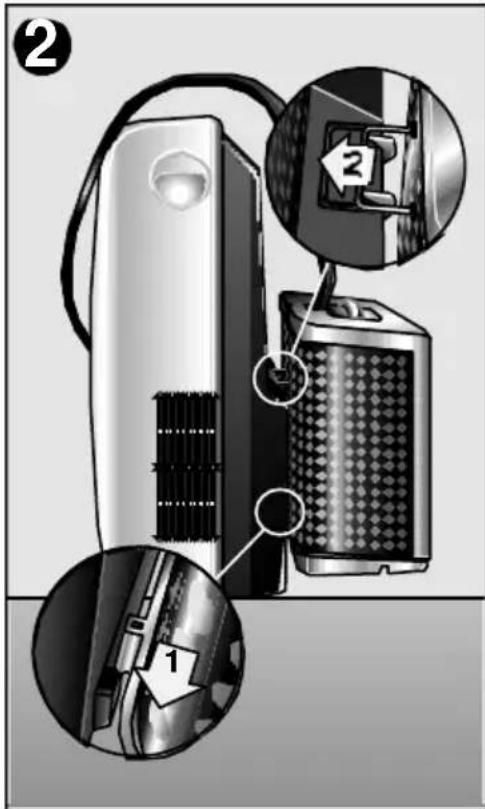

• Transport des Gerätes p. 8
• Vorbereitungen Aufstellung des Aussenteils p. 9
• Verbindung des Aussen- und Innenteils p. 10
• Trennung der Kältemittelleitung im Innenteil p. 11
• Anschluss der Kältemittelleitung ans Innenteil p. 13
• Inbetriebnahme Kühlen p. 14
• Nur Entfeuchten p. 15
• Luftreinigung p. 16
• Einstellen der Uhrzeit / Programmierung des Timers Einstellen der Uhrzeit p. 18
• Programmierung des Timers p. 18
• Ausschalten des Timers p. 19

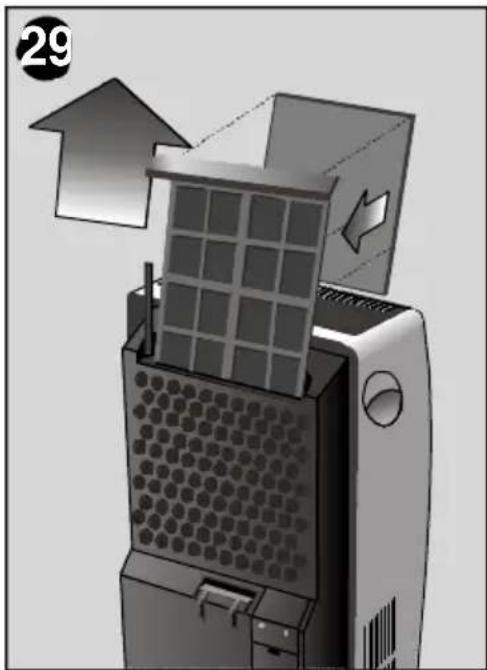

• Pflege und Wartung p. 20
• Kundendienst p. 21
• Garantiebedingungen p. 21
• Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können p. 23
• Technische Daten Entsorgung der Verpackung ❏ Bitte entsorgen Sie die Verpackung umweltfreundlich. ❏ Unsere Produkte werden für den Versand sorgfältig in umweltfreundliche Materialien verpackt. Die Verpackungsmaterialien können recyclet werden. ❏ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen. ❏ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung. Wichtige Hinweise Entsorgung Ihres alten Gerätes ❏ Ziehen Sie den Netzstecker aus der Steckdose und schneiden Sie das Netzkabel ab. ❏ Die Geräte enthalten Kältemittel, die gemäß den geltenden gesetzlichen Bestimmungen entsorgt werden müssen. ❏ Werfen Sie das Gerät nicht einfach weg, sondern geben Sie es ab. Für eine eventuelle Abholung setzen Sie sich mit Ihrer Gemeinde- oder Stadtverwaltung oder anderen zuständigen Stellen in Verbindung. Vor der Inbetriebnahme Ihres Gerätes p. 25

❏ Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen. Die Anleitung enthält nicht nur wichtige Informationen für den Gebrauch, sondern auch wichtige Hinweise für Ihre persönliche Sicherheit und die Instandhaltung des Geräts. ❏ Heben Sie die Bedienungsanleitung auf. Sie könnte für einen anderen Anwender nützlich sein. ❏ Schalten Sie kein beschädigtes Gerät ein.Im Fehlerfall das Gerät vom Netz trennen. ❏ Aufstellung und Anschluss Ihres Geräts müssen gemäß den Montageanweisungen und den geltenden Bestimmungen durchgeführt werden. Die Nichtbeachtung dieser Anleitung kann zu einem Verlust der Garantieansprüche führen. ❏ Unsere Geräte erfüllen die gültigen Sicherheitsnormen. Reparaturen dürfen nur von kompetenten, sachverständigen Te c h n i k e r n ausgeführt werden, denn Ihre Sicherheit steht auf dem Spiel. ❏ Stellen Sie sicher, dass der Verschlussstopfen den Wasserablauf ordnungsgemäß verschließt, Abb. 1. 1Vorstellung Ihres neuen Gerätes Gerätebeschreibung

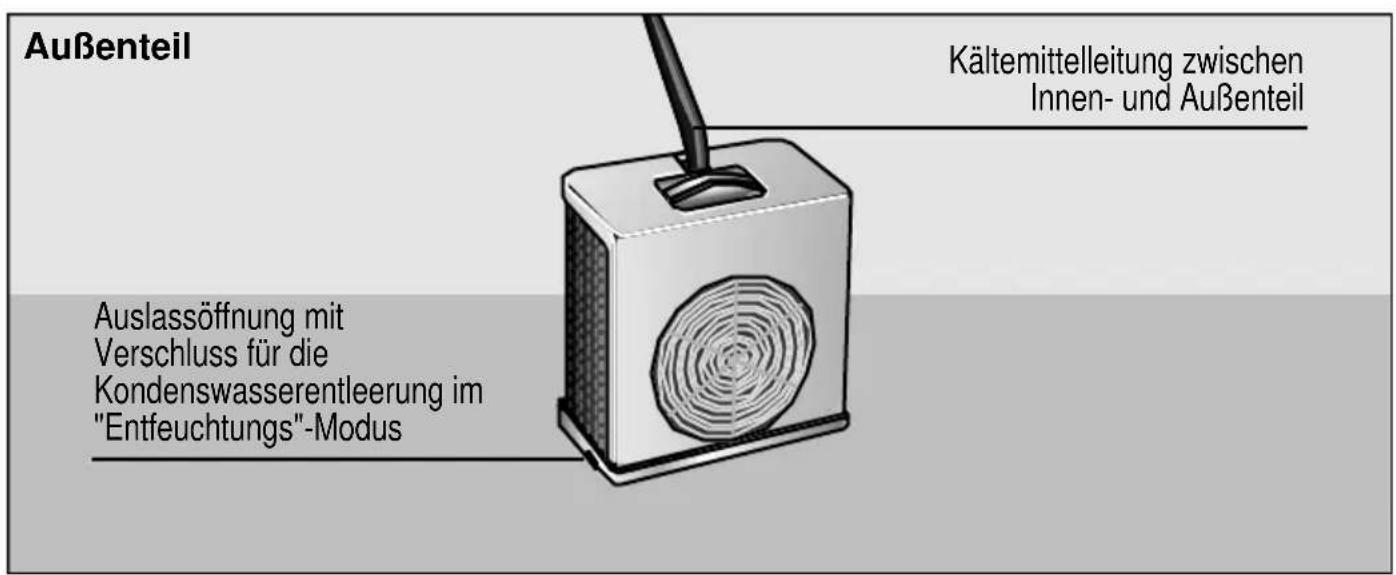

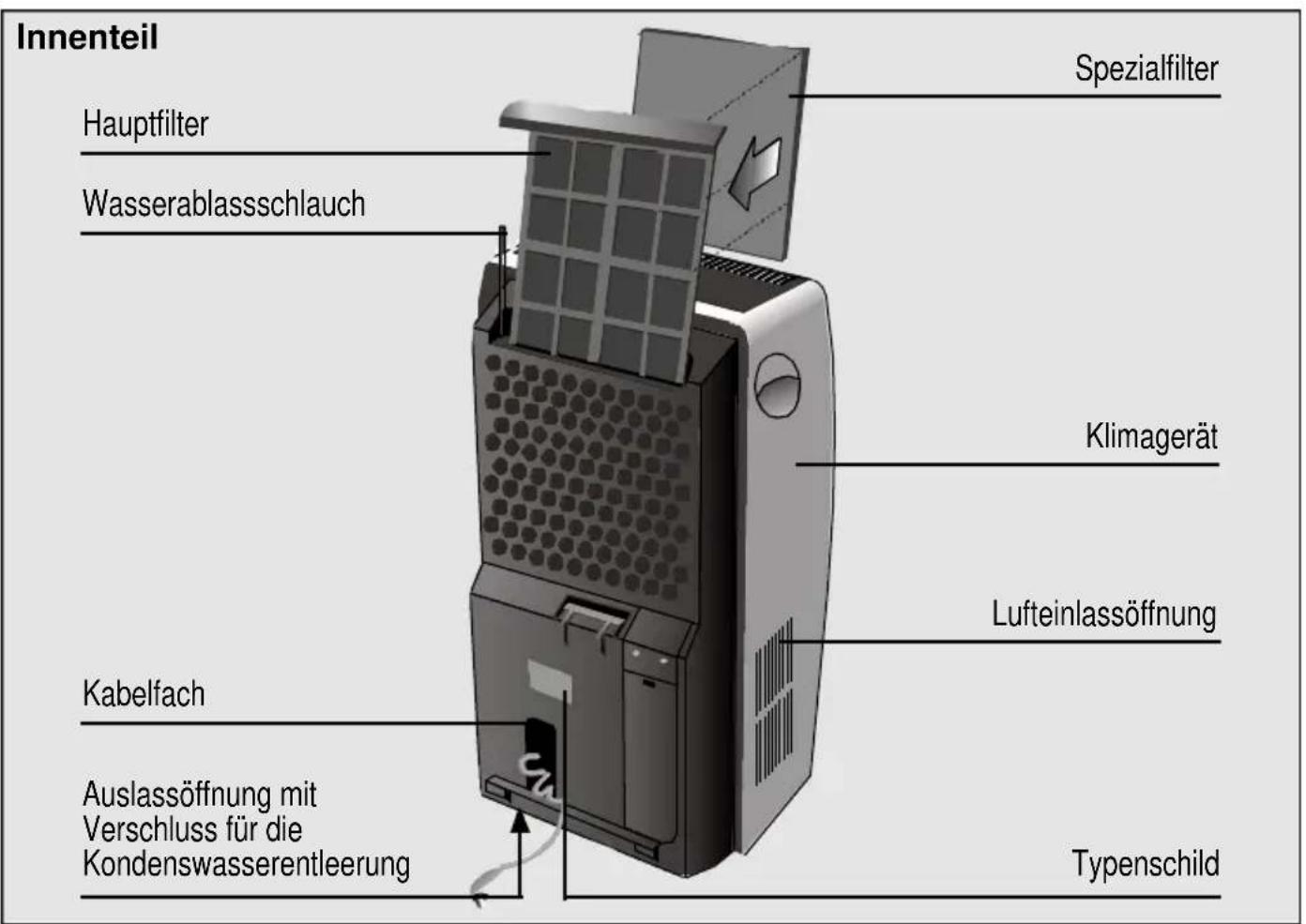

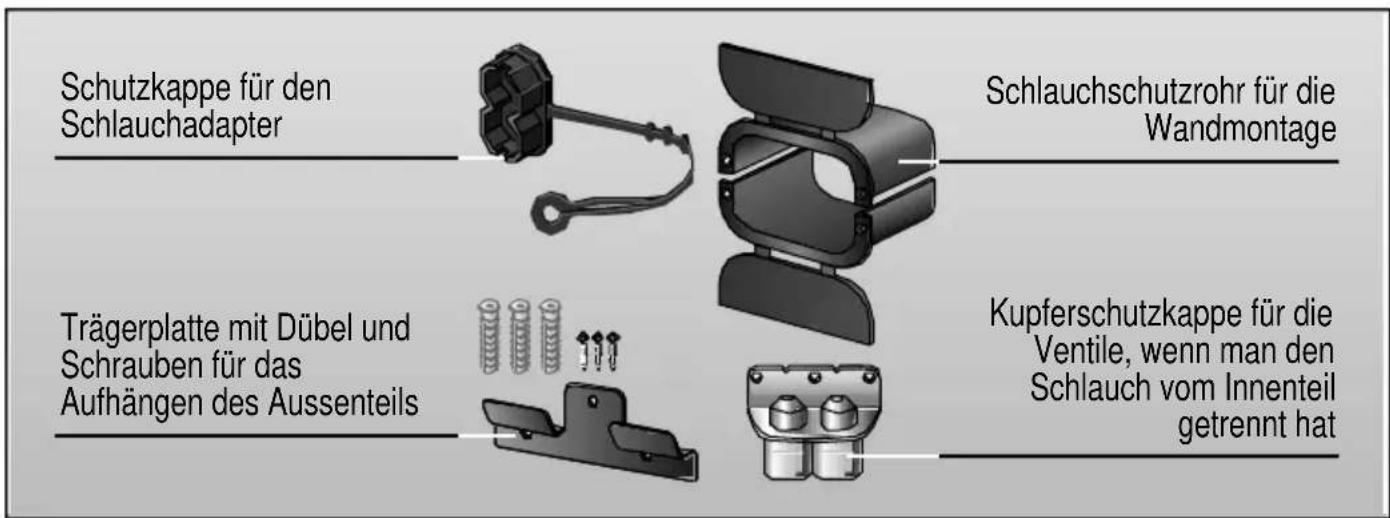

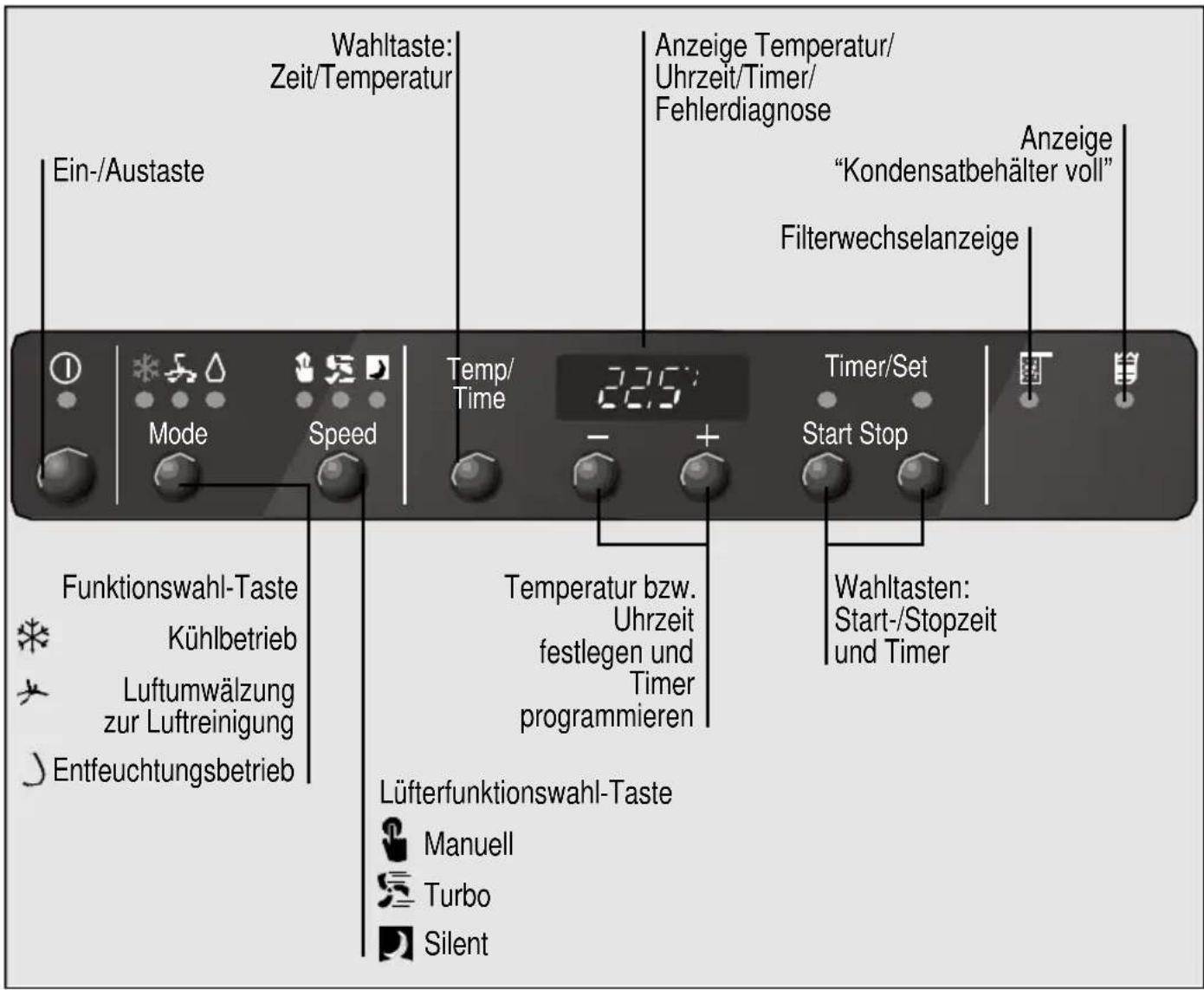

Hauptfilter Klimagerät Spezialfilter Lufteinlassöffnung Wasserablassschlauch Kabelfach Auslassöffnung mit Verschluss für die Kondenswasserentleerung Typenschild Auslassöffnung mit Verschluss für die Kondenswasserentleerung im "Entfeuchtungs"-Modus Kältemittelleitung zwischen Innen- und Außenteil Innenteil Außenteil6 Bedienfeld Schutzkappe für den Schlauchadapter Schlauchschutzrohr für die Wandmontage Trägerplatte mit Dübel und Schrauben für das Aufhängen des Aussenteils Kupferschutzkappe für die Ventile, wenn man den Schlauch vom Innenteil getrennt hat Zubehör Start Stop Timer/Set Temp/ Time Speed Mode Anzeige “Kondensatbehälter voll” Ein-/Austaste Temperatur bzw. Uhrzeit festlegen und Timer programmieren Wahltasten: Start-/Stopzeit und Timer Wahltaste: Zeit/Temperatur Anzeige Temperatur/ Uhrzeit/Timer/ Fehlerdiagnose Funktionswahl-Taste Kühlbetrieb Luftumwälzung zur Luftreinigung Entfeuchtungsbetrieb Lüfterfunktionswahl-Taste Manuell Turbo Silent Filterwechselanzeige7 Betriebsbedingungen ❏ Dieses Klimagerät ist für einen Anschluß an ein Stromnetz mit 220/240 V und 50 Hz ausgelegt. Die Netzsteckdose muß geerdet sein. ❏ Absicherung durch 16 A träge. ❏ Eventuell verwendete Verlängerungskabel müssen geerdet sein.Der Kabel- Querschnitt muss mindestens 1,5 mm

pro Anschluß betragen. Maximale Gesamtlänge 25 m. ❏ An der Rückseite des Gerätes ist ein Fach für das Netzkabel vorgesehen. ❏ Vermeiden Sie Eintritt von Wasser in das Gerät. ❏ Die Lufteinlass- und -auslassöffnungen dürfen nicht abgedeckt werden. Bei Beschädigung des Netzkabels ist dieses gegen ein neues Kabel mit ähnlichen Eigenschaften auszutauschen. Wenden Sie sich dazu an den Hersteller oder den Kundendienst oder anderes fachkundiges Personal. Achtung! Wird das Klimagerät aus- und sofort wieder eingeschaltet, so verzögert sich der Wiederanlauf des Kompressors um ca. 3 Minuten. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten. Betriebsbedingungen8 Transport des Gerätes ❏ Zum einfachen Transportieren des Innenteils, ist es mit Rollen ausgestattet. Um die Teile gleichzeitig zu transportieren, kann das Außenteil auf der Rückseite des Innenteils eingehängt werden, Abb. 2. Auf diese Weise lassen sich beide Teile einfacher verschieben. ❏ Vor dem Transport ist das Wasser aus dem Kondensatbehälter abzulassen, bevor das Gerät geneigt oder gekippt wird. Das Ablassen erfolgt über den Ablaufschlauch, der an der Ablauföffnung an der Geräteunterseite angeschlossen wird, Abb. 3. ❏ Im Falle, dass das Aussenteil transportiert werden soll, muss man zuerst die Verschlussstopfen entfernen, es leicht kippen, und das Restwasser, das sich im Inneren befindet, entleeren. Achtung! Bitte transportieren Sie das Gerät vorsichtig, um die an der Bodenplatte angebrachte Ablassöffnung für das Kondenswasser nicht zu beschädigen.

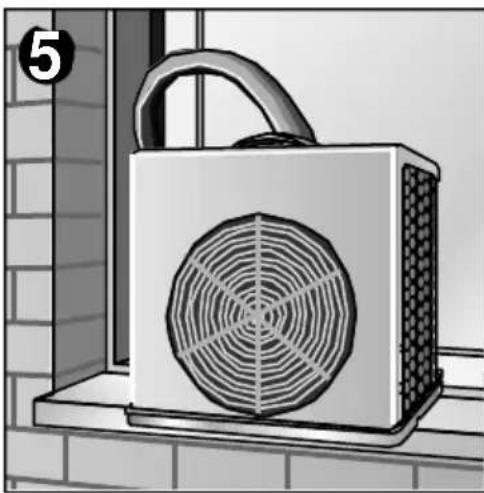

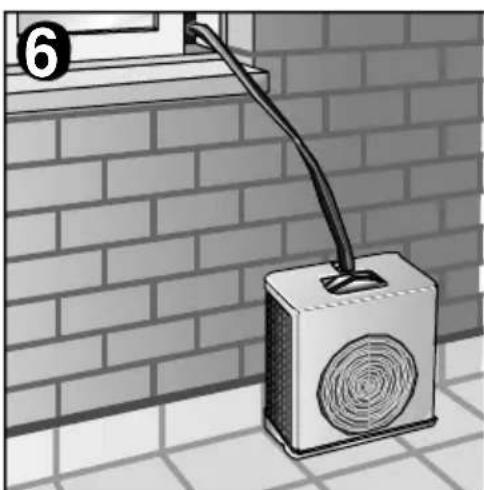

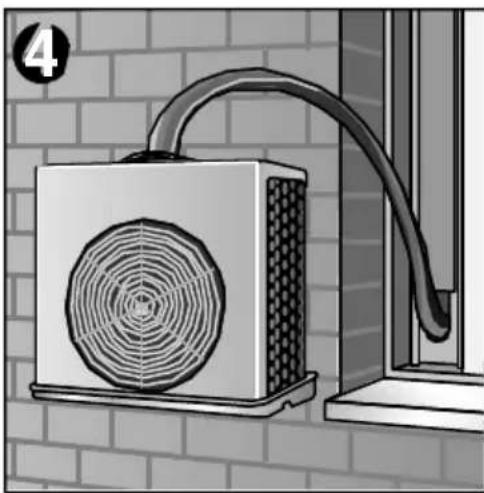

Aufstellung des Aussenteils ❏ Je nach Wunsch des Benutzers, und je nach Möglichkeiten des Raums, kann das Aussenteil, wie in den Bildern 4, 5 und 6 dargestellt, aufgestellt werden. Beachten Sie, dass die Aufstellfläche waagrecht ist. Um das Aussenteil am bestehenden Haken aufzuhängen, benutzt man das beiliegende Zubehör "Trägerplatte". Achtung! ❏ Vergewissern Sie sich, dass das Gerät in waagrechter Stellung hängt, ansonsten könnte Wasser von der unteren Auffangwanne tropfen. Dies können Sie mit der hinteren Stange des Außenteils regulieren. ❏ Aus Sicherheitsgründen darf das Aussenteil nicht nur an der Kältemittelleitung, der es mit dem Innenteil verbindet, aufgehängt werden. ❏ Installieren Sie das Außenteil nicht höher als erlaubt und halten Sie einen Mindestabstand zu anderen Gegenständen, Abb. 7. ❏ Verklemmen oder verbiegen Sie die Kältemittelleitung nicht, der beide Teile verbindet. Vorbereitungen

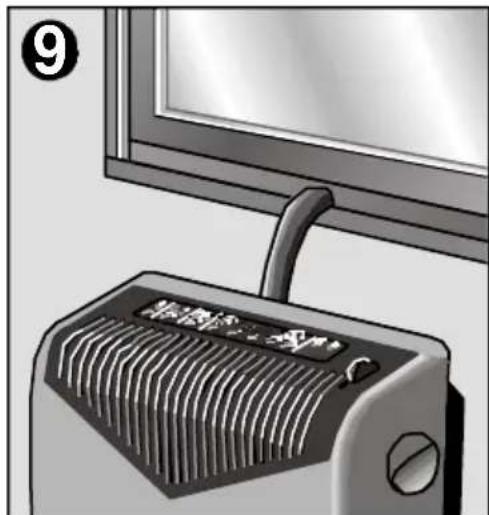

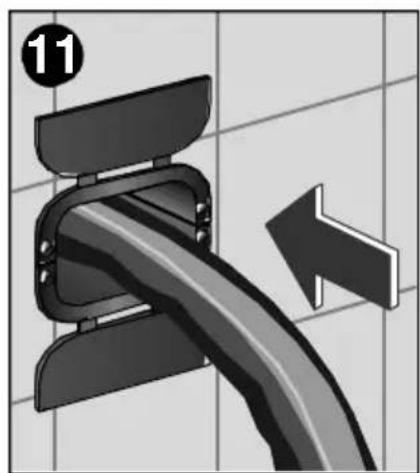

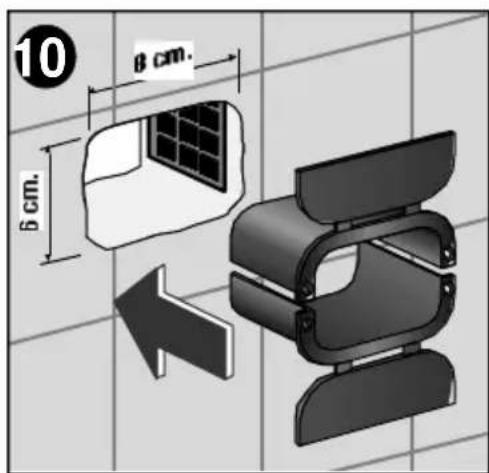

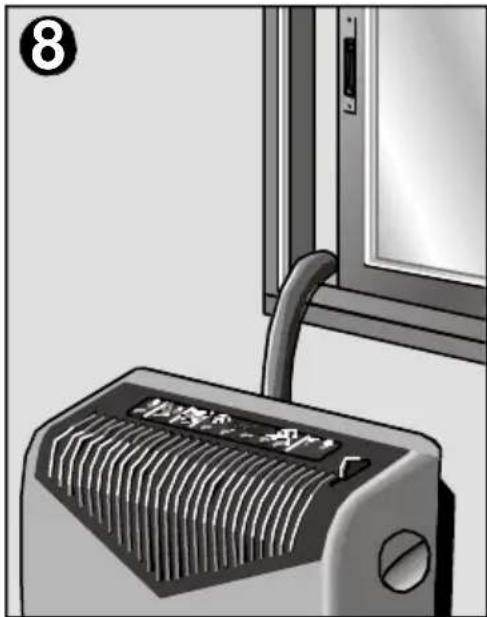

7Innen- und Außenteil sind durch die Kältemittelleitung miteinander verbunden. Die Inbetriebnahme kann auf verschiedene Arten erfolgen: ❏ die Kältemittelleitung wird durch einen Fenster- oder Türspalt geführt, Abb. 8. ❏ dass man eine Öffnung von 4 x 2 cm am Tür- oder Fensterrahmen anbringt, um den Schlauch hindurchzuführen, ohne dass diese geöffnet werden müssen, Abb. 9. ❏ durch eine Maueröffnung: hierbei kommt das mitgelieferte Zubehör zum Einsatz, Abb. 10, 11,

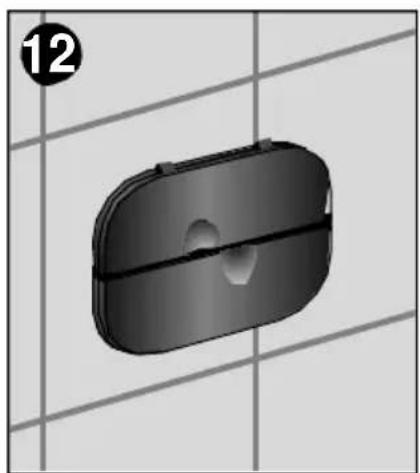

Im Falle, dass das Klimagerät nicht benutzt wird, lassen sich die Abdeckungen des Zubehörs schliessen, wodurch die angebrachte Öffnung ebenso geschlossen wird, Abb. 12.

Verbindung des Aussen- und Innenteils

9Trennung der Kältemittelleitung im Innenteil

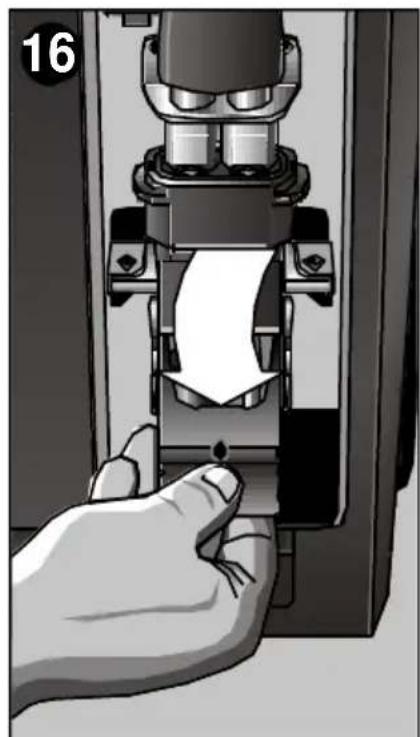

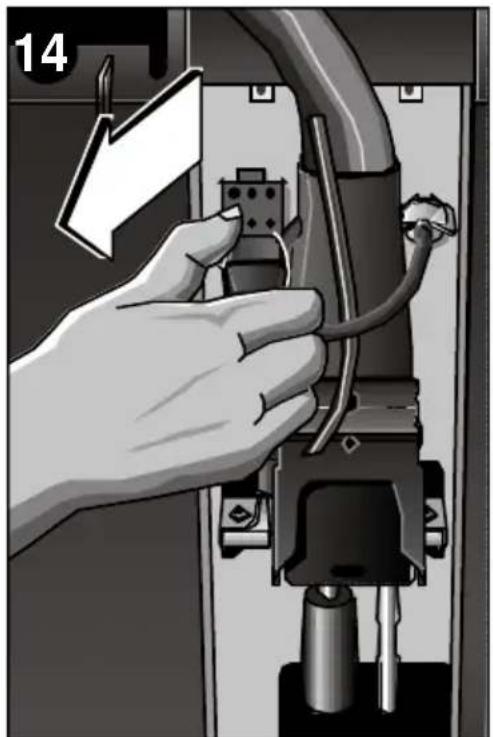

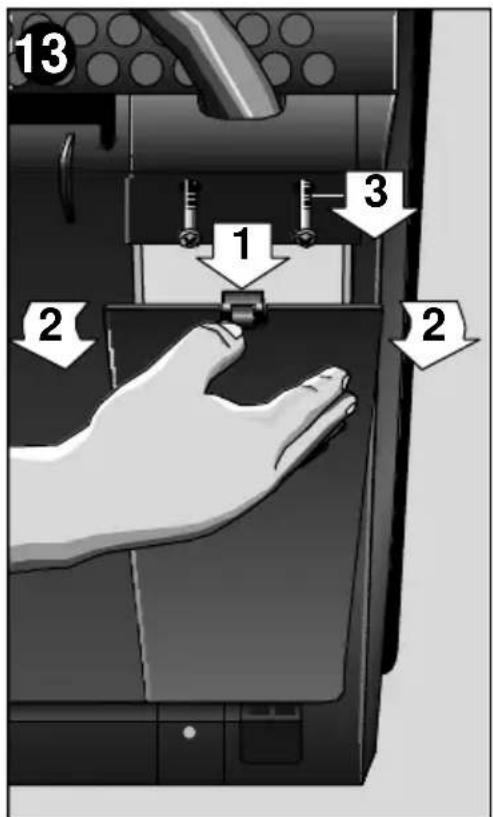

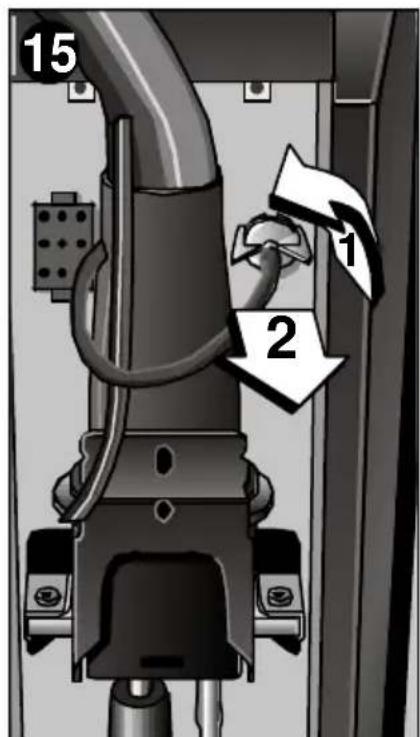

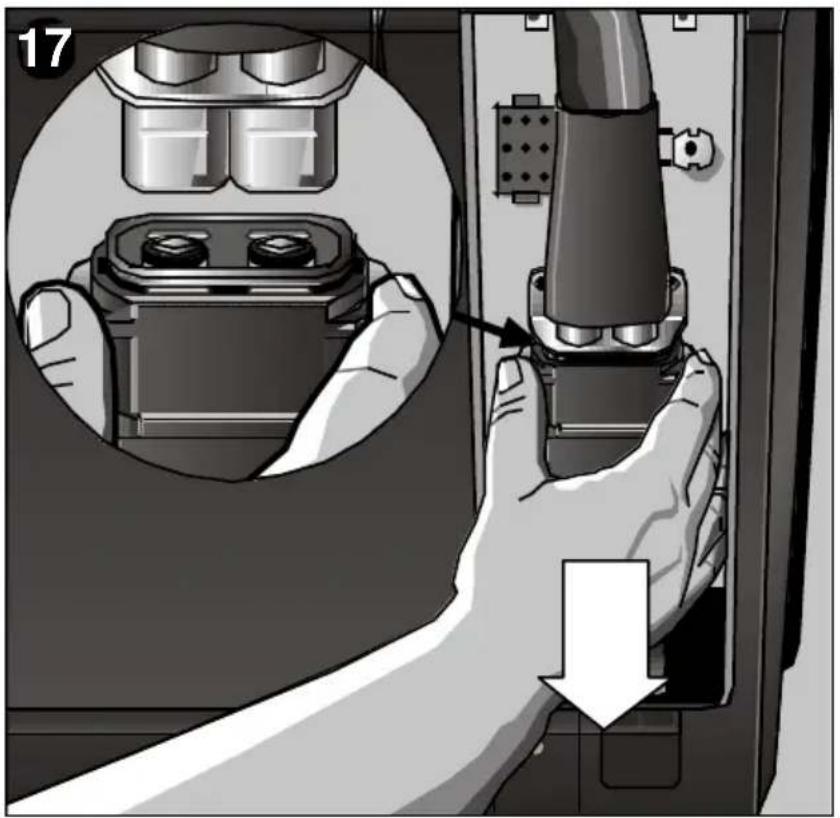

Lösen der KältemittelleitungUm die Kältemittelleitung durch ein geöffnetesFenster oder durch die Wand zu führen, kann sievom Innenteil gelöst werden. Dazu ist wie folgtvorzugehen:❏ Das Gerät ausschalten, danach den Netzsteckerziehen.❏ Die untere Abdeckung abnehmen, dieSchrauben der oberen Abdeckung herausdrehenund die obere Abdeckung abziehen, Abb. 13.❏ Elektrischen Anschluss lösen. Dazu von obenund unten auf den Stecker drücken und diesenabziehen, Abb. 14.❏ Kondensatschlauch durch eine Vierteldrehungnach links lösen und abziehen, Abb. 15.❏ Die Verriegelung der Schnellkupplung nachunten klappen, Abb. 16.❏ Den Kupplungsmantel nach unten ziehen, Abb. 17, und gleichzeitig den Schlauchsenkrecht nach oben abziehen, Abb. 18.

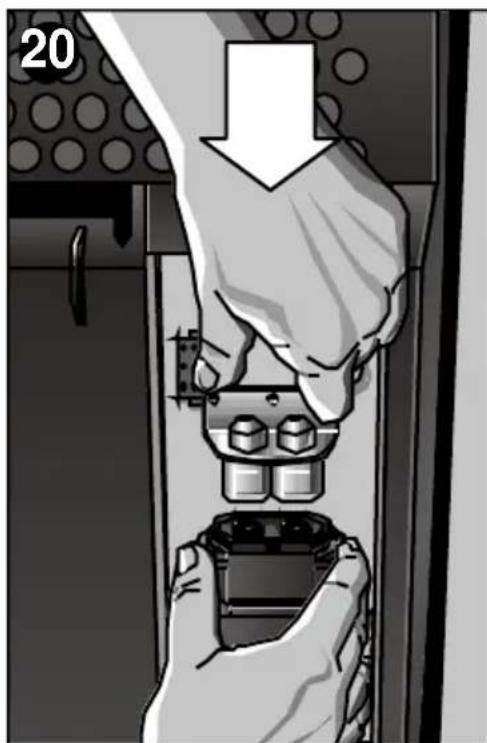

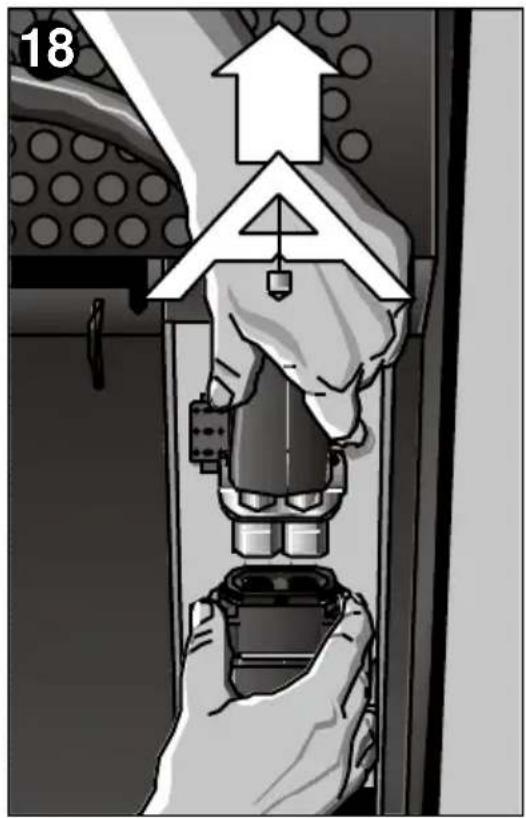

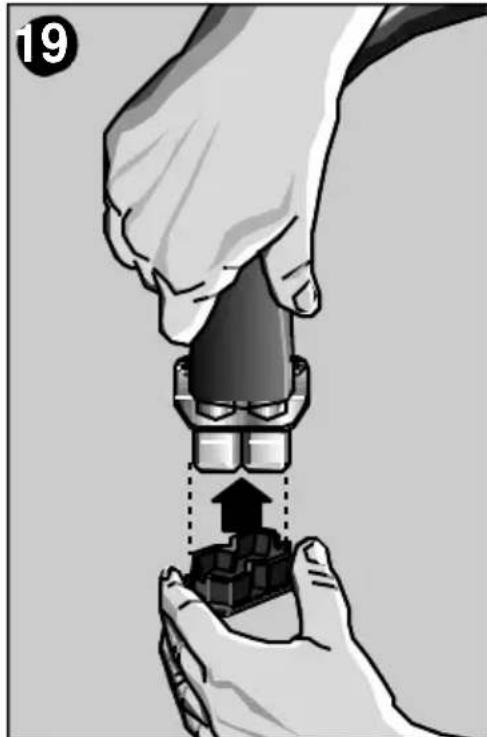

Die Kältemittellleitung wieder an das Innenteil anschliessen, indem man die vorher beschriebenen Schritte in umgekehrter Reihenfolge durchführt. Achtung! ❏ Die Kupplung kann nur in absolut senkrechter Stellung (siehe Abb. 18) montiert werden. ❏ Die Verriegelung der Schnellkupplung muss bis zum Anschlag (senkrechte Position) geschlossen werden, um die Funktionsweise des Gerätes zu gewährleisten und um einen Austritt von Kältemittel zu verhindern. ❏ Im Fall, dass Innen- und Aussenteil während längerer Zeit nicht angeschlossen werden, schützen Sie das freie Ende der Kältemittelleitung mit der Schutzkappe (siehe beigelegtes Zubehör und Abb. 19), um ein Eindringen von Staub und Schmutz zu vermeiden. Ebenso sind die Kupferschutzkappen auf die Ventile zu setzen (Abb. 20). Wir empfehlen, die Kältemittelleitung nicht Länger als einen Tag vom Innenteil gelöst zu lassen. ❏ Das Innenteil niemals getrennt vom Aussenteil in Betrieb setzen. Anschluss der Kältemittelleitung ans Innenteil

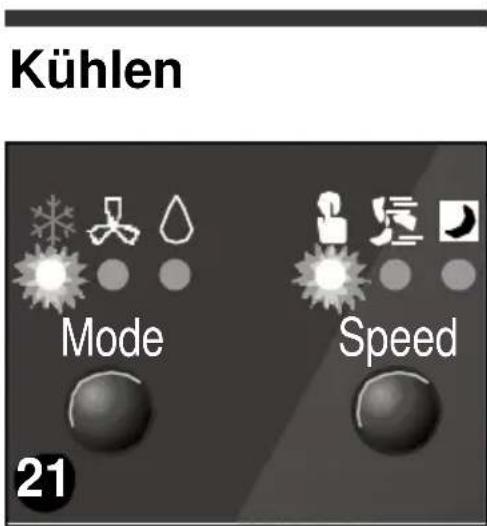

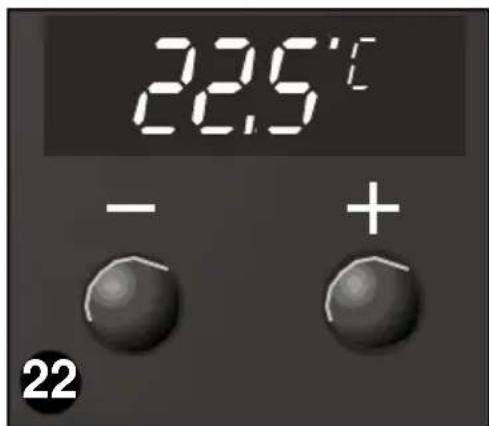

❏ Netzstecker einstecken.❏ Abluftschlauch zur Warmluftabführung nachaußen führen.❏ Gerät mit der “Ein-/Austaste” einschalten.❏ An der Funktionswahl-Taste "Kühlbetrieb"einstellen. Abb. 21. ❏ An den und Tasten die gewünschte Temperatur einstellen. Abb. 22.❏ An der "Wahltaste Lüfterfunktion" diegewünschte Betriebsart einstellen:"Manuell" : die Lüftergeschwindigkeit kannmanuell in fünf Stufen gewählt werden (1:leise,...,5: stark). Die Wahl der Lüfter-geschwindigkeit erfolgt mittels der Tasten(höher) und (niedriger). Die jeweils gewählteLüftergeschwindigkeit wird im LED-Displayangezeigt. Wird die "Manuell"- Taste einweiteres Mal gedrückt, so wechselt die Anzeigezur Temperatur, bei zweimaligem Drücken zurUhrzeit."Turbo" : in der Turbo-Einstellung erfolgt dieRegelung der Temperatur automatisch. DasGerät startet mit maximaler Kühlleistung undpasst sich stufenlos an die sich änderndenräumlichen Gegebenheiten an, bis diegewünschte Temperatur erreicht ist. Im "Turbo"-Betrieb arbeitet das Klimagerät besonderskraftvoll und und komfortabel."Silent" : in der Silent-Einstellung erfolgt dieRegelung der Temperatur automatisch. DasGerät startet mit verminderter Kühlleistung undpasst sich stufenlos an die sich änderndenräumlichen Gegebenheiten an, bis diegewünschte Temperatur erreicht ist. Im "Silent"-Betrieb arbeitet das Klimagerät besonders leiseund komfortabel.❏ Das Gerät kühlt die Raumluft und entfeuchtet siegleichzeitig - und schafft so ein angenehmesRaumklima. Kühlen Inbetriebnahme Speed Mode

22❏ Schaltet das Gerät aufgrund der Thermostatsteuerung ab, läuft es automatisch wieder an, sobald die Raumtemperatur um 2°C ansteigt! ❏ Das Kondenswasser, welches während des kühlens gebildet wird, wird ins Freie geleitet und abgeführt, indem es im Kodensator verdampft. Wenn die "Kondensatbehälter voll" Warnlampe aufleuchtet: ❏ Kondenswasser hat sich im Behälter des Innenteils angesammelt und muss entleert werden. ❏ Das Entleeren des Kondensatbehälters kann auf zwei Arten erfolgen:

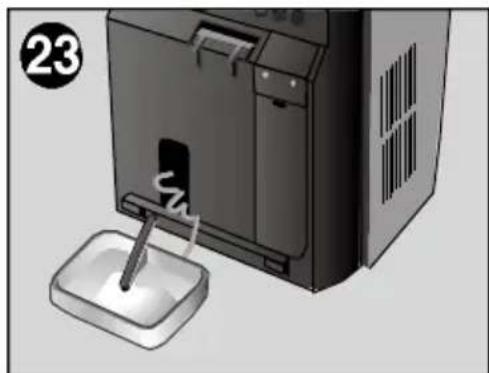

• über den Ablassstutzen an der Geräteunterseite, an den der Wasserablassschlauch angeschlossen wird (siehe Gerätebeschreibung Seite 5), Abb. 23.

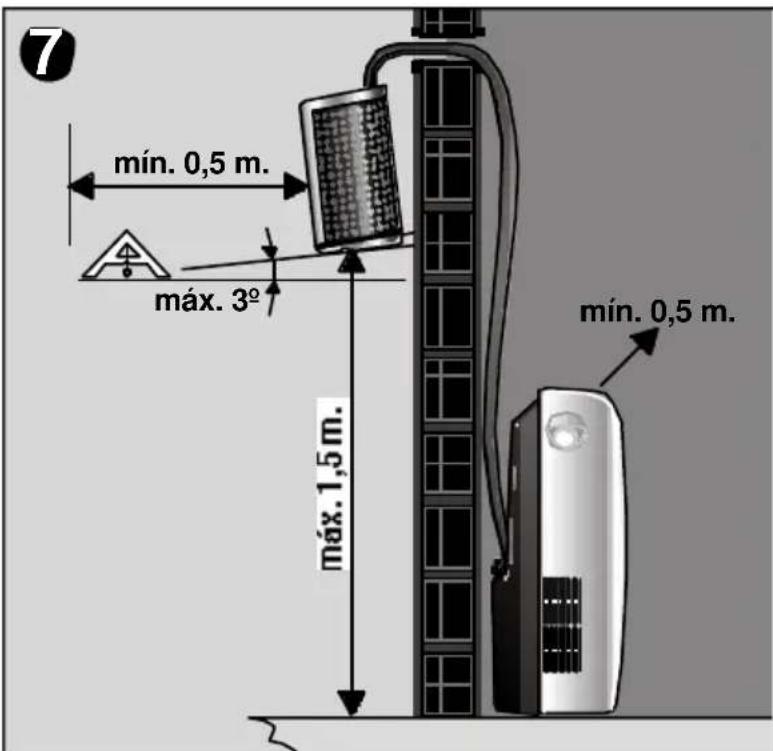

• wie im Abschnitt "Nur Entfeuchten" beschrieben. ❏ Überprüfen Sie, ob die Kältemittelleitung nicht verdreht oder geknickt ist. Außerdem darf der Höhenunterschied zwischen Innen- und Außenteil max. 1,5 m betragen, Abb. 7.

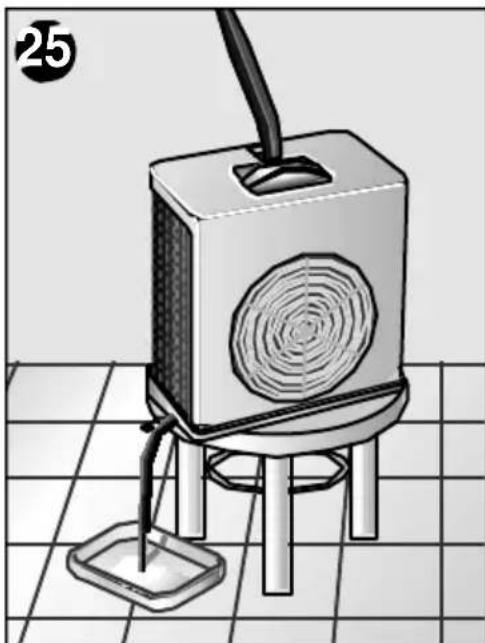

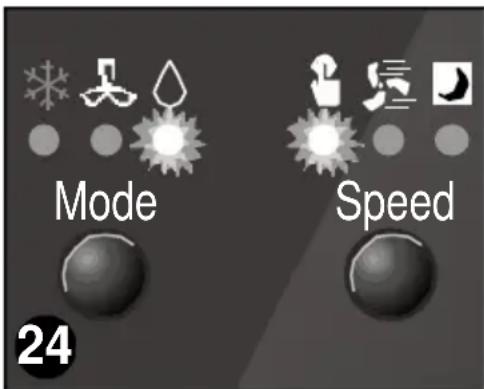

Nur Entfeuchten Beim Entfeuchtungsbetrieb wird der Raumluft Feuchtigkeit entzogen (max. 60 l / Tag). Dabei erfolgt keine Temperatur-Regulierung. ❏ Entleeren Sie das Wasser aus dem Außenteil, indem Sie den Verschlussstopfen abziehen und das Außenteil leicht kippen. ❏ Das Außenteil in den Raum stellen, den man zu entfeuchten wünscht. ❏ Wasserablassschlauch an der Seite des Außenteils anschließen und ein geeignetes Gefäß zum Auffangen des Kondenswassers unterstellen, Abb. 25. ❏ Das Gerät mit der Ein- / Austaste einschalten. ❏ An der Funktionswahl-Taste "Entfeuchtungsbetrieb" einstellen. Abb. 24. Speed Mode

❏ An den und Tasten kann die gewünschte Lüftergeschwindigkeit von 1 (schwach) bis 5 (stark) gewählt werden. Je nach gewählter Lüftergeschwindigkeit variiert die Entfeuchtungsleistung. Hinweis! Der Entfeuchtungsbetrieb funktioniert nur in der manuellen Betriebsart. Die automatischen Betriebsarten "Turbo" und "Silent" sind im Entfeuchtungsbetrieb ohne Funktion. Achtung! Beim Umschalten auf Kühlbetrieb den Wasser- ablassstutzen am Außenteil wieder verschließen, da sonst Kondenswasser austreten kann. Beachten Sie, dass die Raumtemperatur mindestens 18°C betragen muss, um einen einwandfreien Entfeuchtungsbetrieb zu gewährleisten. Luftreinigung

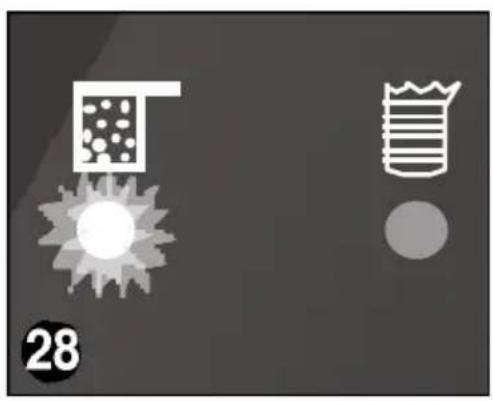

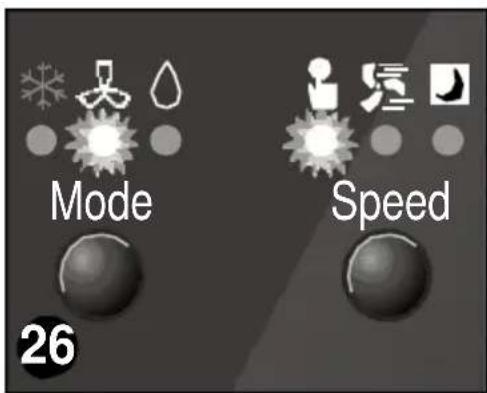

Im Luftreinigungsbetrieb wird die Raumluft über Filter geleitet und damit gereinigt. Es erfolgt jedoch keine Temperaturregelung. Das Gerät beinhaltet einen Hauptfilter, in den ein Spezialfilter eingesetzt ist. Sie wirken gegen Gerüche und Rauch, Blütenstaub, Bakterien und Staub. ❏ Zur ausschließlichen Luftreinigung Abluftschlauch in der Parkstellung fixieren. ❏ An der Funktionswahl-Taste "Luftreinigungsbetrieb" einstellen. Abb. 26. ❏ An den und Tasten kann die gewünschte Lüftergeschwindigkeit von 1 (schwach) bis 5 (stark) gewählt werden. Abb. 27. Speed Mode 26❏ Das Gerät ist mit einer Filterwechselanzeige ausgestattet. Sobald diese aufleuchtet, muss der Spezialfilter gewechselt werden. Abb. 28. Der Spezialfilter kann unter der Bezeichnung B1 RKZ 15013 im Fachlandel bezogen werden. Zum Zurücksetzen der Filterwechsel-anzeige die und Tasten gleichzeitig für zwei Sekunden drücken. Hinweis! Der Luftreinigungsbetrieb funktioniert nur in der manuellen Betriebsart. Die automatischen Betriebsarten "Turbo" und "Silent" sind im Luftreinigungsbetrieb ohne Funktion. Wir empfehlen, den Spezialfilter in jeder Betriebsart (Kühlen, Entfeuchten, Luftreinigung) eingelegt zu lassen, damit immer die bestmögliche Luftreinigung erzielt wird.

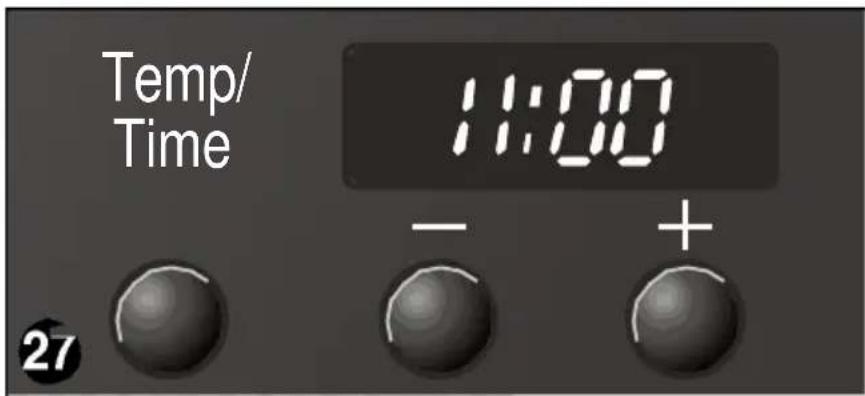

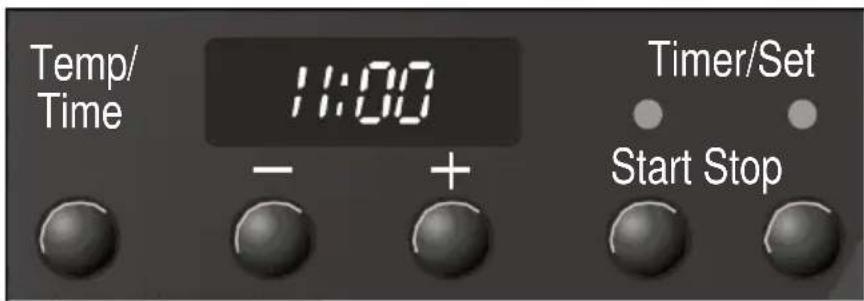

Temp/ Time18 Einstellen der Uhrzeit / Programmierung des Timers ❏ Durch Drücken der "Temp / Time" Taste wird die Uhrzeit angezeigt und bleibt 5 Sekunden im Display sichtbar. ❏ Die angezeigte Uhrzeit kann durch Drücken der und Tasten vor- oder zurückgestellt werden. Jeder Druck ändert die Uhrzeit um 1 Minute. Wird länger auf eine der Tasten gedrückt, so ändert sich die Zeit kontinuierlich. ❏ Nach 5 Sekunden wechselt die Anzeige wieder von der Zeit auf die gewählte Temperatur. ❏ Zum Wählen der Startzeit die "Start"-Taste drücken. Die zuletzt eingestellte Startzeit erscheint im Display und kann durch Drücken der und - Tasten in 15 - Minuten - Schritten verändert werden. Die Anzeige über der "Start" -Taste leuchtet auf und signalisiert, dass der Timer aktiviert ist. Analog verfährt man zur Programmierung der Stopzeit. ❏ Das Gerät schaltet sich nun zur eingestellten Zeit ein bzw aus. ❏ Um die gewählte Start- oder Stopzeit abzufragen, drücken Sie auf die entsprechende Taste. Die Zeit wird nun während 5 Sekunden angezeigt und kann ggf. geändert werden. Mit dem Timer kann die Ein- und /oder Ausschaltzeit des Gerätes voreingestellt werden. Die Programmierung kann unabhängig davon erfolgen, ob das Gerät ein- oder ausgeschaltet ist. Als Funktion (Kühlen, Luftreinigung, Entfeuchten) wird immer die zuletzt gewählte verwendet (ggf. mit der entsprechenden Temperatur). Einstellen der Uhrzeit Programmierung des Timers Start Stop Timer/Set Temp/ Time19 ❏ Während zwei Sekunden, die "Start"- oder "Stop" Taste drücken. Die Timer-Warnlampe erlischt, und der Timer ist nicht mehr aktiv. ❏ Die programmierten Werte und Betriebsarten werden beibehalten. Diese werden, den eingestellten Uhrzeiten entsprechend, täglich wiederholt, solange sie nicht ausser Betrieb gestellt oder gelöscht werden, wie vorher beschrieben. Ausschalten des Timers❏ Reinigen Sie den Luftfilter, und anschliessend, nötigenfalls die Abdeckung und die Belüftungsschlitze. Reinigung ❏ Das Innenteil ist mit einem Hauptfilter ausgestattet, der nach einer längeren Betriebszeit gereinigt werden muss. Diesen unter fliessendem Wasser reinigen, und ihn vor Wiederverwendung trocknen lassen. ❏ Der Spezialfilter mit der Referenz B1 RKM 15013, sollte vierteljährlich, spätestens aber bei Aufleuchten der Filterwechselanzeige getauscht werden, um seine Funktionsfähigkeit und die Funktions-fähigkeit des Klimageräts zu gewährleisten. Ein verschmutzter Filter führt zur Abnahme der Kühlleistung. ❏ Der Filter muss, wie im Bild beschrieben, eingebaut werden. Abb. 29 und 30. ❏ Die Gitterroste mit einem Lappen oder Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel säubern. ❏ Auf keinen Fall heißes Wasser (mehr als 40°C), Bleichmittel, Reinigungsbenzin, Benzin, Säuren oder Bürsten verwenden, Eintritt von Wasser in das Gerät vermeiden. ❏ Reinigen Sie das Gerät nicht mit einem Wasserschlauch. Pflege und Wartung Vor der Inbetriebnahme zu Saisonbeginn

• Garantiebedingungen G a r a n t i e b e d i n g u n g e n Die nachstehenden Bedingungen, die Vo r a u s s e t z u n g e n und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer u n b e r ü h r t . Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1 . Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt. 2 . Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll- B e s c h a f fenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wa s s e r, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Kundendienst Wenn auch bei genauer Beachtung der Bedienungsanweisung sowie des Kapitels "Was tun, wenn " das Gerät nicht funktioniert, den Kundendienst verständigen. Wenn Sie sich an eine unserer Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr) und die Seriennummer an, die Sie auf dem Typenschild Ihres Gerätes finden. Kundendienst22 Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde. 3 . Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am A u f s t e l l u n g s o r t können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 4 . Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit v o r. 5 . Garantieleistungen bewirken weder eine Ve r l ä n g e r u n g der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze G e r ä t . 6 . Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die tech-nischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprech- enden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landes-vertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren F a c h h ä n d l e r, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Ve r f ü g u n g .23 Was tun, wenn das Gerät nicht arbeitet das Gerät nicht arbeitet, aber die Signallampe aufleuchtet das Gerät arbeitet eine Weile und schaltet dann a b ❏ Überprüfen, ob der Netzstecker ordnungsgemäß eingesteckt ist. ❏ Überprüfen, ob ein Stromausfall im Netz vorliegt oder eine Sicherung durchgebrannt ist. ❏ Mit der Taste eine tiefere Temperatur einstellen. ❏ Prüfen Sie, ob die Kältemittelleitung freiliegt - er darf nicht gequetscht sein. ❏ Das Aussenteil sollte nicht höher als 1,5 m über dem Innenteil stehen bzw. hängen. ❏ Das Innenteil auf eine flache Ebene stellen. Wenn die Anzeige weiterhin leuchtet, den inneren Wassertank entleeren. (Siehe Anweisungen in den Transportbedingungen). ❏ Überprüfen Sie, ob weder der Lufteintritt noch der Luftauslass verstopft ist. ❏ Falls eine Aussenumgebungstemperatur von 43°C überschritten wird, schaltet sich das Gerät während einer kurzen Zeitspanne automatisch aus, und schaltet sich danach wieder ein. Falls die Innen- oder Aussentemperatur 20°C unterschreitet, schaltet sich das Gerät zeitweise aus, um eine Bildung oder Ansammlung von Reif oder Eis im Verdampfer zu vermeiden. ❏ Überprüfen, ob die Kupplung richtig sitzt. Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können Die folgenden Ausführungen helfen Ihnen dabei, kleine Probleme zu lösen, ohne den Kundendienst bemühen zu müssen. Falls das Problem nach diesen Überprüfungen nicht beseitig ist oder erneut auftritt, setzen Sie sich bitte mit unseren fachkundigen Technikern in Verbindung.24 das Gerät ist zu laut das Aussenteil tropft ❏ Achten Sie darauf, dass das Fenster oder die Tür so wenig wie möglich geöffnet wird. Das ist besonders wichtig, wenn Sie für die Kältemittelleitung das Fenster oder die Tür einen Spalt öffnen müssen. ❏ Überprüfen Sie, ob die Kältemittelleitung nicht verdreht oder geknickt ist. ❏ Falls an der Anzeige "F4" erscheint, liegt der Fehler bei den Lüfter. Rufen Sie dann in jedem Fall den Kundendienst. ❏ Überprüfen Sie, ob Luftein- und -auslass frei sind. ❏ Hören Sie ein zyklisches Wassergeräusch, dann liegt das an der Kondensatpumpe, die das Wasser nach draußen pumpt. ❏ Nach jedem Einschalten des Geräts, wird die zeitliche Einschaltverzögerung aktiviert. Das Gerät schaltet sich hörbar, nach Ablauf von 3 Minuten, ein. ❏ Wenn die Leuchtanzeige "Entfeuchtung" aufleuchtet, ist die Entfeuchtungs-Betriebsart für die Raumumgebung gewählt worden, und die Temperatur derselben ist tiefer als 18°C. Der Kompressor schaltet sich aus (siehe auch Ratschläge und Vorsichtsmassnahmen bezüglich des Kapitels "Nur Entfeuchtung"). ❏ Die Innenraumtemperatur muss mehr als 18°C betragen, damit das Gerät mit der Modalität "Entfeuchtung" und "Kühlung" arbeiten kann. ❏ Falls auf dem Display die Anzeige "F1" oder "F2" erscheint, ist ein Schaden an den Thermischen Sonden aufgetreten. Rufen Sie dann beim offiziellen, Technischen Marken- Kundendienst an. ❏ Überprüfen Sie, ob das Aussenteil waagerecht steht bzw. hängt. ❏ Überprüfen Sie, ob der Verschlussstopfen richtig eingesteckt ist. Achtung! Andere Maßnahmen oder Reparaturarbeiten müssen von einem fachkundigen Techniker durchgeführt werden. Wenden Sie sich in diesem Fall bitte an Ihren Vertragshändler, an unseren Kundendienst oder an eine der autorisierten Kundendienstniederlassungen das Gerät bringt keine a u s r e i c h e n d e Kühlleistung
• das Gerät ist eingeschaltet, aber der Verdichter läuft nicht p. 25
• Technische Daten Leistungsaufnahme p. 1
• .500W Absicherung p. 16
• A Kühlleistung * .400W Betriebsvarianten "Kühlung" und "Entfeuchtung" Innentemperatur: min. +18°C / max. +32°C Außentemperatur: min. +20°C / max. +43°C p. 4
