MODE D'EMPLOI B1RKM16002 BOSCH

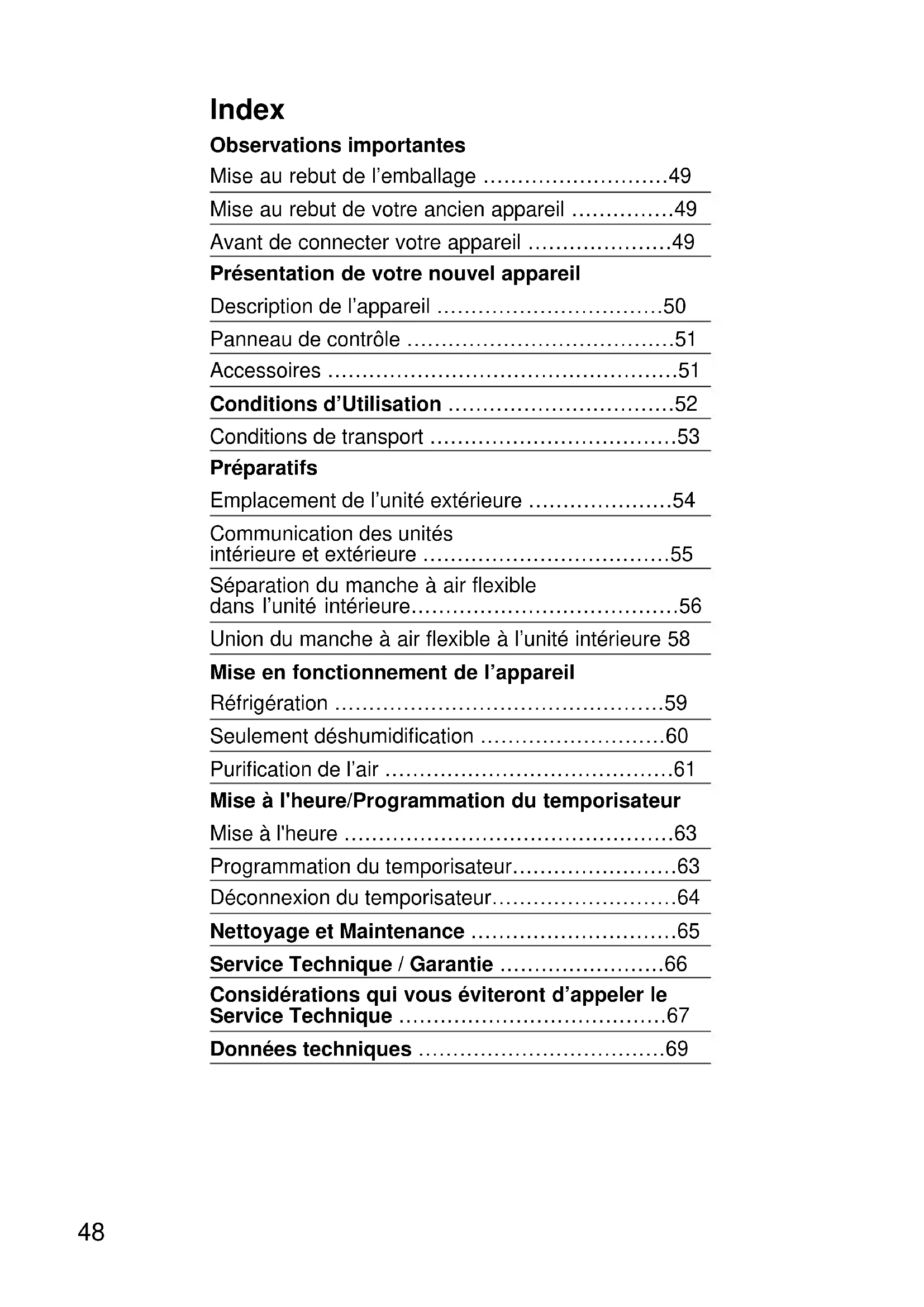

Mise au rebut de l'emballage 49 Mise au rebut de votre ancien appareil 49 Avant de connecter votre appareil 49

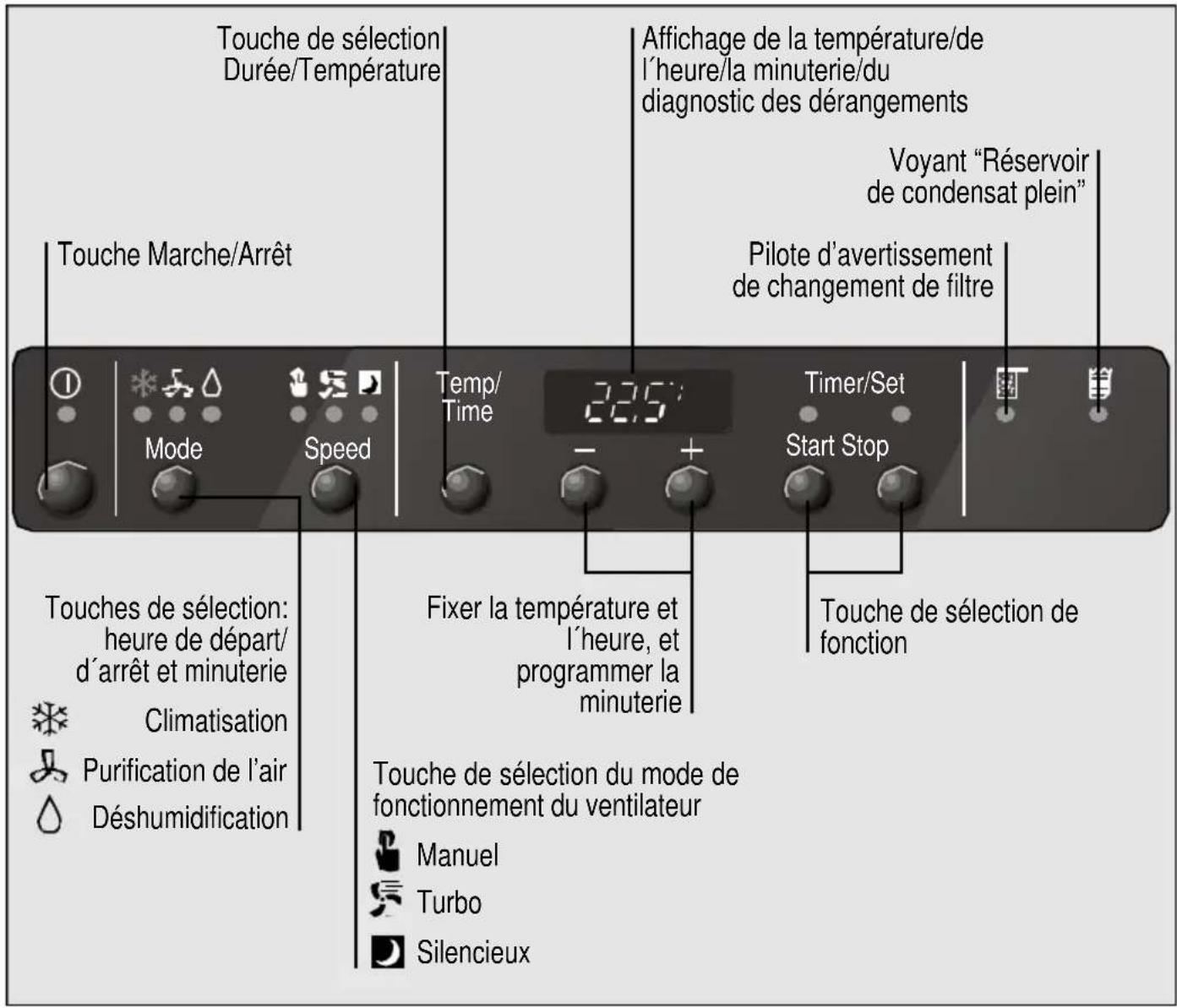

Présentation de votre nouvel appareil
Description de l'ordinateur 50 Panneau de contrôle 51 Accessoires 51
Conditions d'Utilisation 52
Emplacement de l'unité extérieure 54
Communication des unités intérieure et extérieure 55
Déparation du manche à air flexible dans l'unité intérieure. 56
Union du manche à air flexible à l'unité intérieure 58
Mise en fonctionnement de l'ordinateur
Réfrigération 59
Seulement déshumidification 60
Purification de l'air 61
Mise à l'heure/programmation du temporisateur
Mise à l'heure 63
Programmation du temporisateur. 63
Déconnexion du temporisateur. 64
Nettoyage et maintenance 65
Service Technique / Garantie 66
Considérations qui vous éviteront d'appeler le Service Technique 67
Données techniques 69

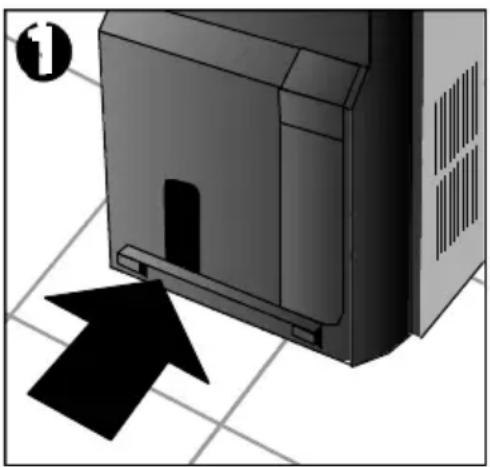

Mise au rebut de l'emballage
Respectez l'environnement en mettant l'emballage de votre appareil au rebut. - Nos appareils sont soigneusement emballés pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, ce sont des produits écologiques. En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets. S'il vous plaît, vous pouvez rendre l'emballage au commerçant qui vous a fourni l'appareil. - Débranchez l'appareil du réseau et coupez le câble de connexion. Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la réglementation en vigueur. - Remettez votre vieux appareil à un organisme, que de le mettre au rebut par d'autres moyens. Contactez la mairie ou un autre centre compétent pour la reprise de celui-ci. Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil. Conservez ce manuel d'instructions. Il pourrait eventuellement servir à un autre usager. Ne mettez pas en marche un appareil endommagé. Le montage et la connexion de votre appareil doivent être effectués en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courrez le risque de perdre les avantages de la garantie. Nos appareils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens compétents en cette matière sont autorisés à les réparer. Notre sécurité est en jeu. Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport. Fig. 1.

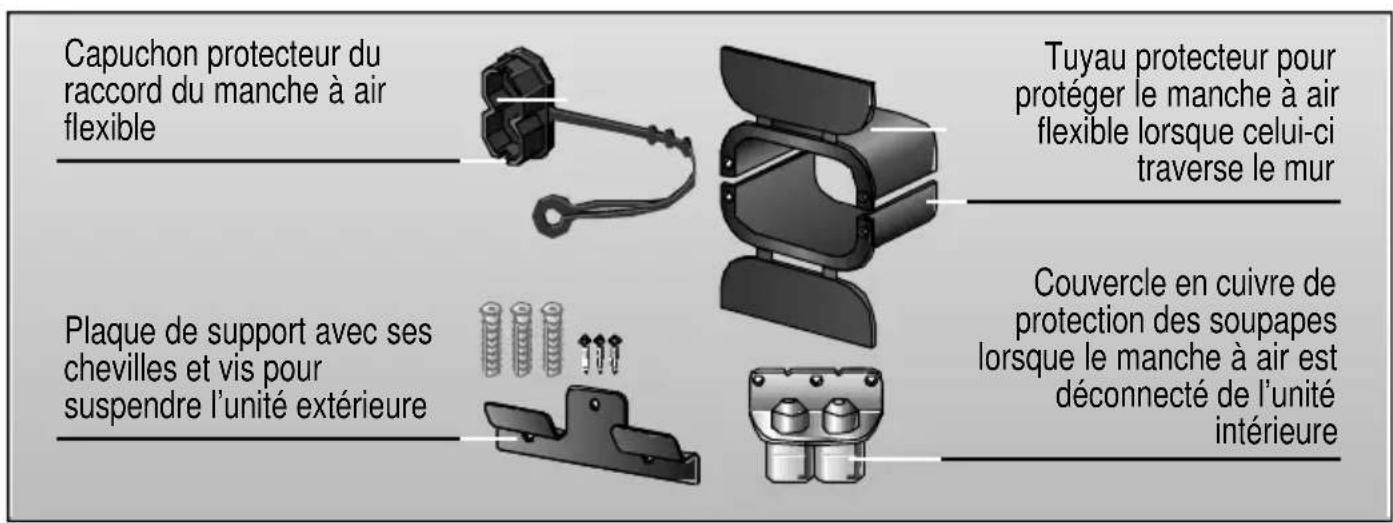

Présentation de votre nouvel appareil
Embout avec bouchon, pour l'évacuation de l'eau de condensation, dans la modalité "Déshumidification"
Manche à air d'union entre l'unité intérieure et l'unité extérieure
Conditions d'utilisation
Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre. Protection par le biais d'un fusible de 16 A d'action lente. Si vous avez besoin d'une rallonge, celle-ci devra être pourvue d'une prise de terre, sa section devra être au moins de 1,5 mm2 par borne et sa longueur inférieure à 25 m. Le câble de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil. Ne permettez pas que de l'eau entre dans l'appareil. Évitez de couvrir les entrées et sorties d'air de votre appareil, spécialement pour la fonction de chauffage.
Si le câble d'alimentation est endommagé, vous devez le substituer par un nouveau câble aux caractéristiques similaires. Pour cela, dirigez-vous vers le fabricant ou son service après-vente ou le personnel similaire qualifié.
Attention!
Si l'appareil se déconnecte et vous le remettez en marche, le compresseur démarrera à nouveau après environ 3 minutes. Ce laps de temps est nécessaire pour garantir un fonctionnement correct de l'appareil.
Pour pouvoir le déplacer plus facilement, l'appareil intérieur est équipé de roues. Pour pouvoir transporter ensemble les appareils intérieur et extérieur, accrochez l'appareil extérieur, en position de parking, contre l'appareil intérieur. Ceci fait, l'appareil se laisse déplacer facilement sur ses roues, Fig. 2. L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accouplé à l'embout de la partie inférieure de l'appareil, Fig. 3. Si vous ne devez transporter que l'appareil extérieur, défaites d'abord le bouchon d'obturation sur l'appareil extérieur, puis inclinez légèrement ce dernier pour vidanger l'eau restante.
Attention!
Faites spécialement attention au transport de cette machine. La base de cet appareil est munie d'un tube de sortie d'eau qui pourrait se briser en cas de choc.

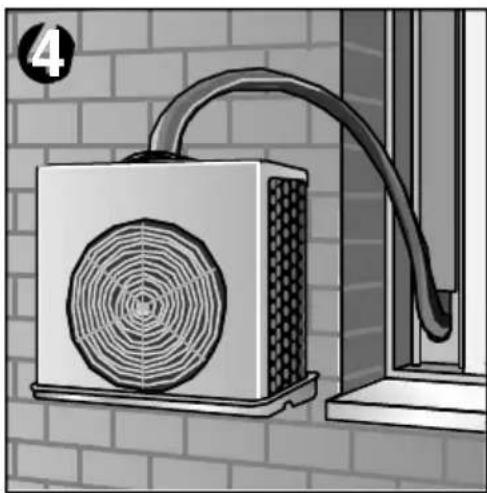

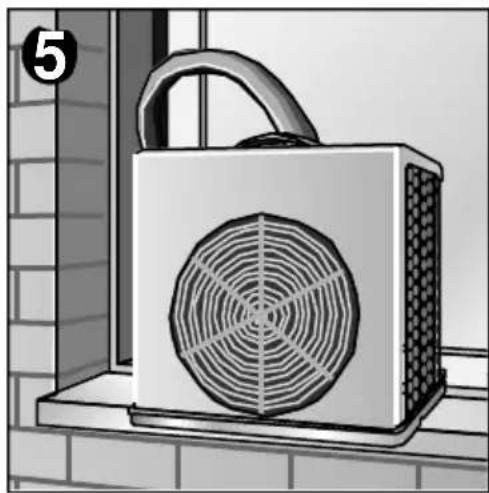

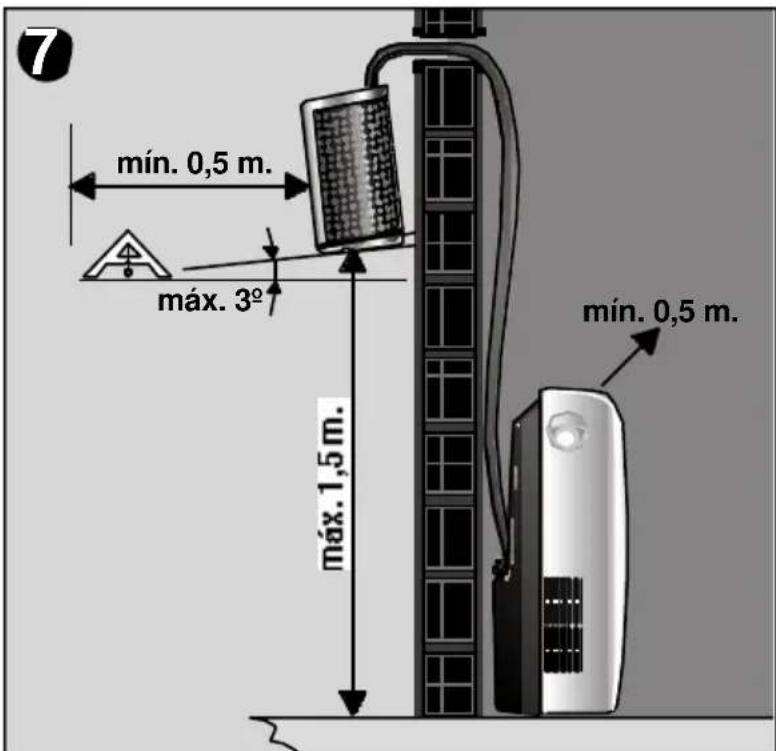

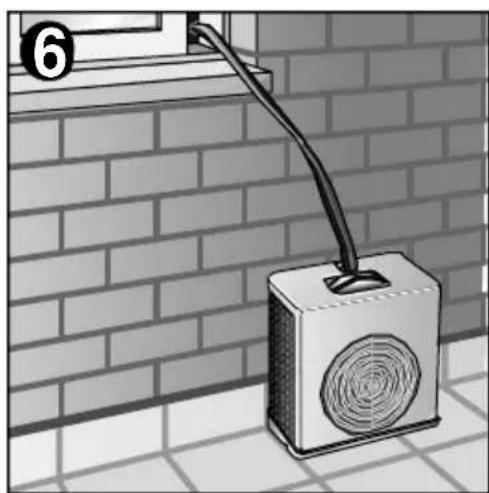

Emplacement de l'unité extérieure
- Selon les vœux de l'usager et les possibilités que présente l'enceinte, l'unité extérieure peut être située de n'importe quelle forme parmi celles que montrent les figures 4, 5 et 6 en tenant compte du fait que l'emplacement doit se faire sur une surface horizontale. Pour suspendre l'unité extérieure du crochet y étant incorporé, utilisez l'accessoire Plaque de Support.
Attention!
S'assurer que l'appareil est suspendu en position horizontale, sinon l'eau du plateau inférieur pourrait tomber goutte à goutte. Utilisez pour cela la baguette arrière de l'unité extérieure. Pour des raisons de sécurité, ne pas suspendre l'unité extérieure uniquement du manche à air qui l'unit à l'unité extérieure. Ne pas monter l'unité extérieure à une hauteur supérieure à celle qui est permise. Garder les distances minimales avec des objets adjacents. Voir figure 7. Ne pas emprisonner ni tordre le manche à air flexible qui unit les deux appareils.

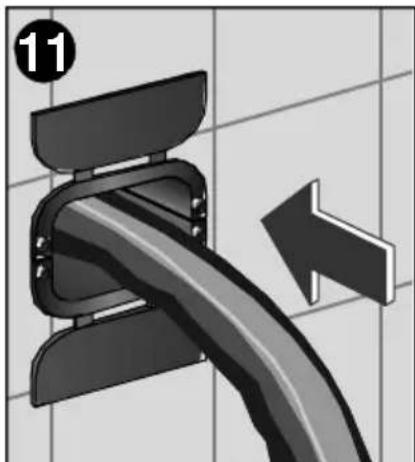

Communication des unités intérieure et extérieure
Les deux unités sont unies par un manche à air flexible. Au moment de mettre l'appareil en marche, on peut opter pour :

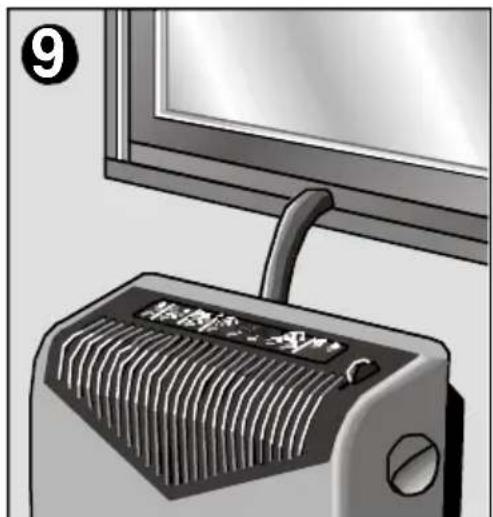

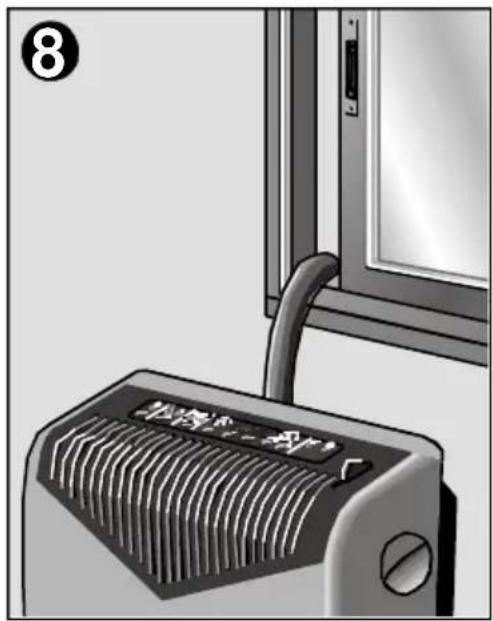

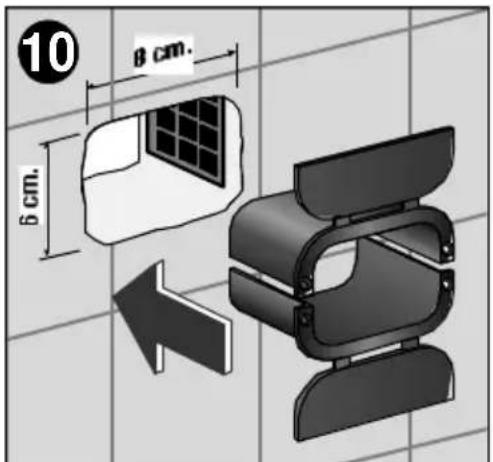

Faire passer le manche à air au travers d'une porte ou fenêtre entrouverte, Fig. 8. Faire une ouverture de 4 × 2 cm dans l'encadrement de la porte ou la fenêtre, afin d'y passer le manche à air en gardant la porte ou la fenêtre fermée, Fig. 9. Faire une ouverture dans le mur où sera situé l'accessoire tuyau Protecteur, Fig. 10, 11 et 12.

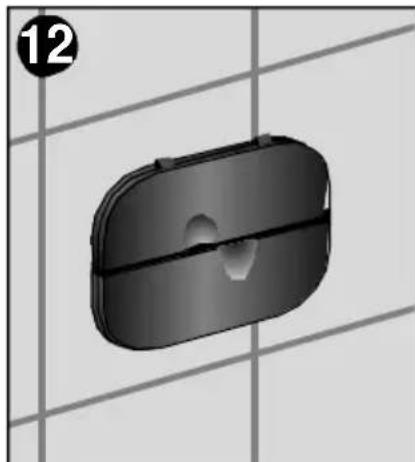

Dans le cas où le climatiseur ne serait pas utilisé ou nécessaire, les couvercles de l'accessoire seront fermés, grâce à quoi sera aussi fermé l'orifice réalisé, Fig. 12.

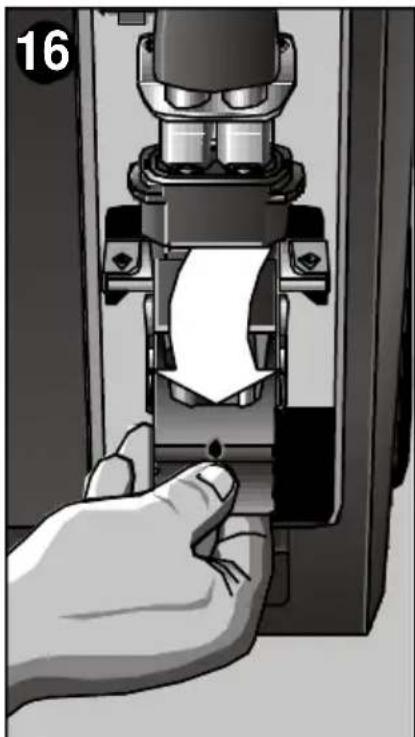

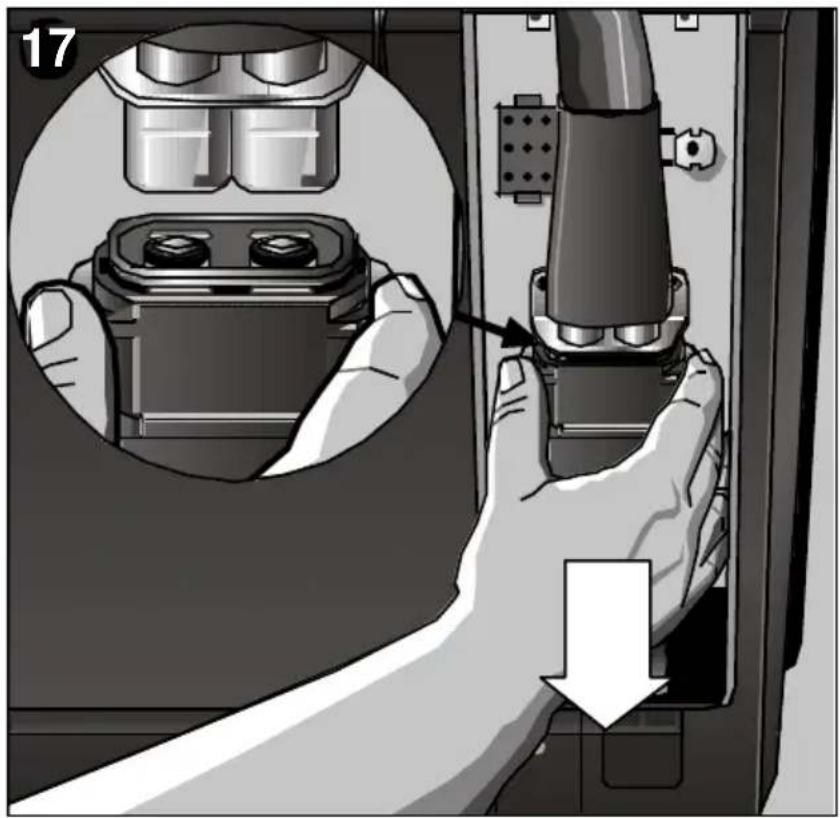

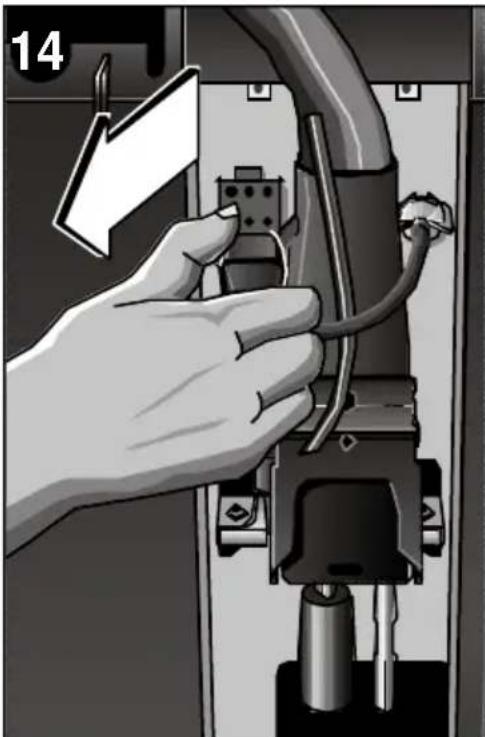

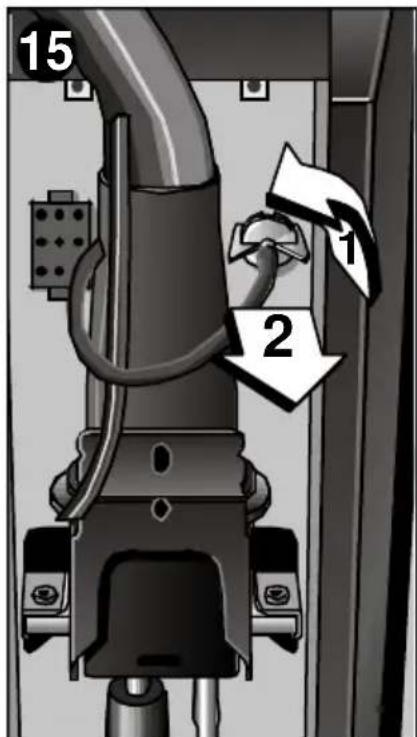

Débrancher le tuyau flexible
Pour l'installation du manche à air au travers d'un encadrement de fenêtre ou du mur, il faut le démonter de l'unité intérieure ; ceci est possible dans les modèles dotés de connexion rapide. Vous devrez suivre pour cela les indications suivantes :

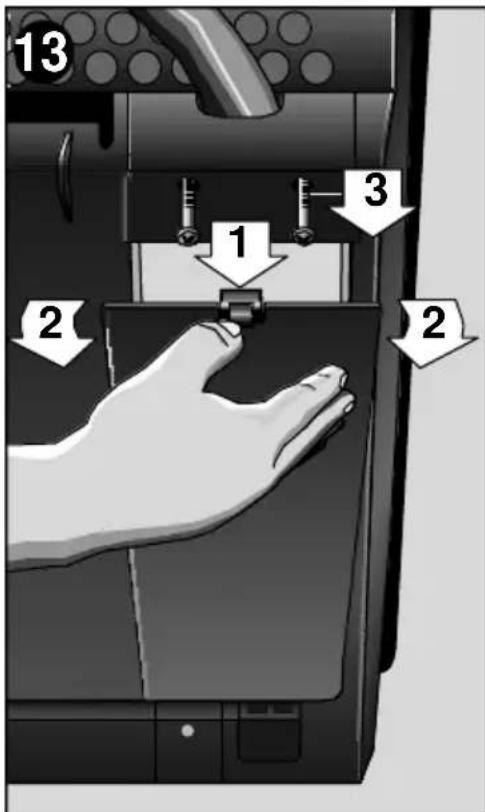

Débrancher l'appareil du réseau électrique, s'il est branché. Retirer le couvercle inférieur de la zone de raccord et ensuite les vis du couvercle supérieur, afin que soit visible la zone d'union du manche à air flexible, Fig. 13. Extraire la connexion électrique en exerçant une pression sur les petites pattes supérieure et inférieure de la prise. Voir Fig. 14. Démonter le tuyau d'évacuation d'eau de condensation en le faisant pivoter d'1/4 de tour vers la gauche, et le retirer, Fig. 15. Déplacer le levier de connexion rapide vers le bas, Fig. 16. Déplacer le corps métallique de la connexion vers le bas, Fig. 17, et tirer simultanément vers le haut du manche à air flexible en un mouvement vertical, Fig. 18.

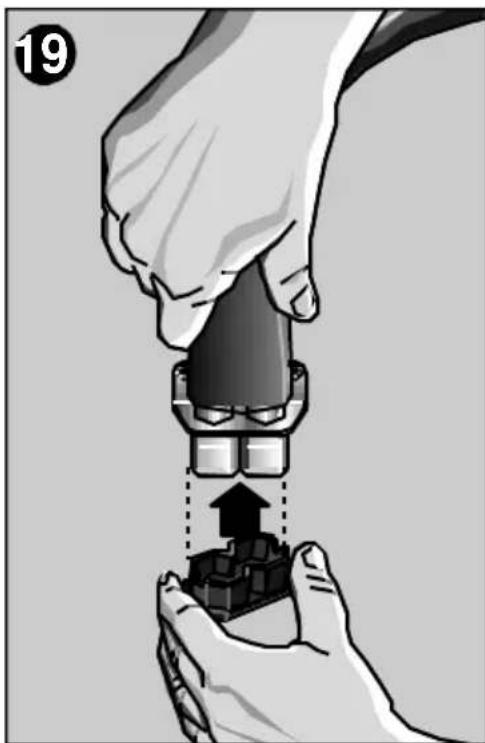

Union du manche à air flexible à l'unité intérieure
Connectez à nouveau le manche à air flexible à l'unité intérieure en exécutant exactement toutes les opérations précédemment décrites, mais dans le sens inverse.

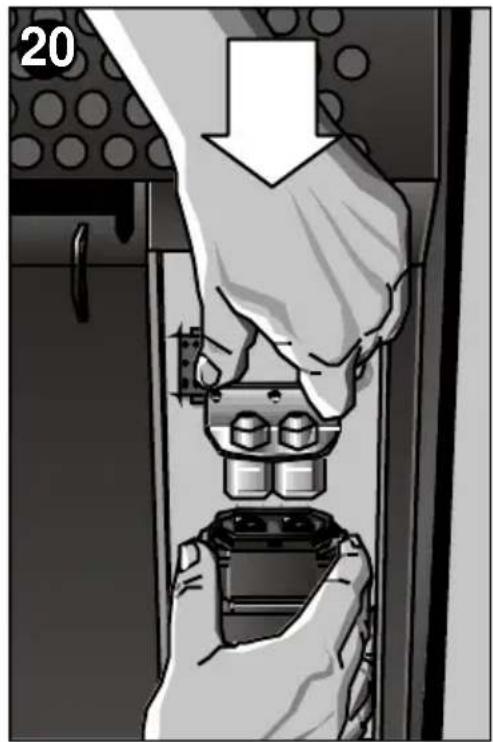

Attention!

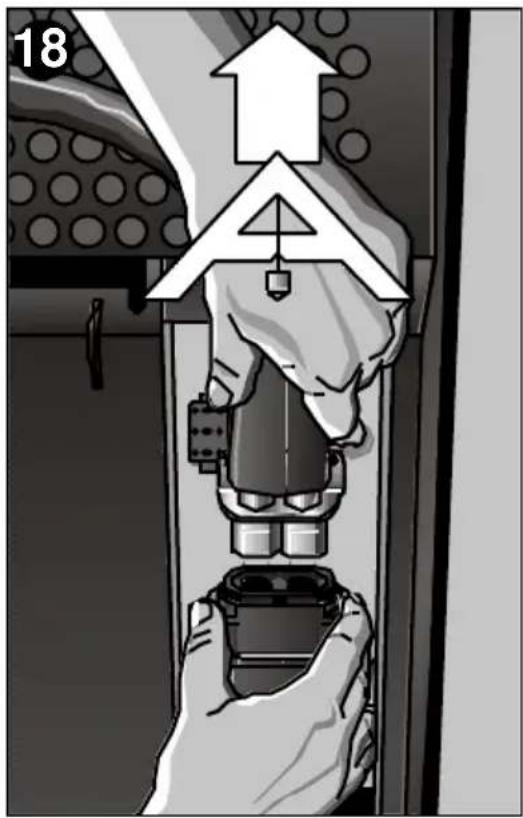

La connexion rapide ne peut être montée que sur une position, voir Figure 18. Et en l'introduisant dans son emplacement, complètement vertical. Il faut forcer un peu pour remonter le levier jusqu'à la verticale. La liaison n'est toutefois correcte qu'à cette condition. Si les unités intérieure et extérieure restent déconnectées pendant une longue période, protégez l'extrémité libre du manche à air flexible avec le capuchon protecteur, (Voir Accessoires et Fig. 19), que nous fournissons avec l'appareil, afin d'éviter que ne pénètre de la poussière et de la saleté. Emboîter de même le couvercle de protection en cuivre sur les soupapes, Fig. 20. Nous conseillons de ne pas garder pendant plus d'un jour, le manche à air déconnecté de l'unité intérieure. Ne mettez pas en service l'unité intérieure sans l'unité extérieure.
Réfrigération
- Brancher l'appareil.
Diriger le tuyau d'expulsion d'air chaud vers l'extérieur.
- Connecter l'appareil par le biais de la touche "Connexion/Déconnexion".

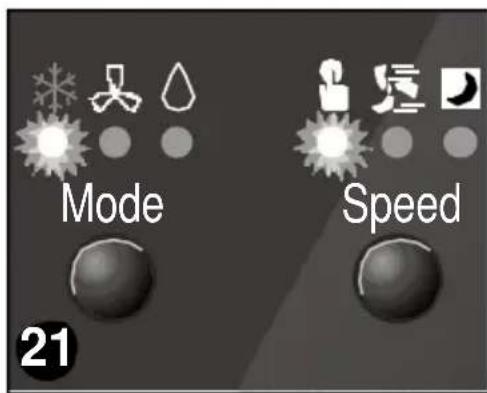

Sélectionner la fonction "Climatisation" avec la touche de sélection de fonction. Fig. 21.

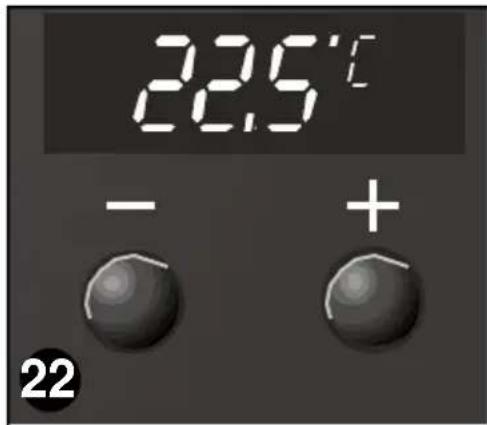

Réglez la température désirée par les touches. Fig. 22.
- Sélectionner sur la "touche de sélection du mode de fonctionnement du ventilateur" le type de fonctionnement désiré :
"Manuel": La vitesse du ventilateur peut être manuellement ajustée sur cinq niveaux différents (1: minimum,...,5: maximum). Pour sélectionner la vitesse du ventilateur, seront utilisées les touches ④ (supérieur) et ⑦ (inférieur). La vitesse du ventilateur qui aura été sélectionnée apparaîtra sur l'écran digital de visualisation. Si la touche "manuel" est à nouveau appuyée, la température apparaîtra et si elle est appuyée deux fois, c'est l'heure qui apparaîtra.
"Turbo" Si ce type de fonctionnement est sélectionné, la régulation de la température est automatiquement réalisée. L'appareil commence à la puissance de climatisation maximum offre plus de puissance et de commodité.
"Silencieux" Sur ce mode silencieux, la régulation de la température se réalise automatiquement. L'appareil commence par diminuer la puissance de climatisation est très commode et silencieux.
L'appareil réfrigère et déshumidifie en même temps l'air de l'enceinte, en créant ainsi un climat agréable. Si l'appareil se déconnecte au travers d'un thermostat, l'appareil se remettra en marche aussitôt que la température de l'enceinte aura augmenté approx. 2°C. L'eau de condensation se produit au cours du processus est conduite et évacuée vers l'extérieur, et s'évapore dans le condensateur.

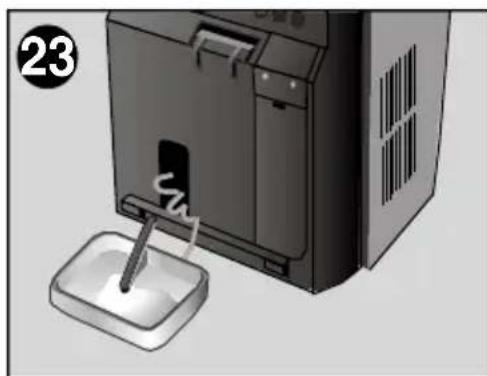

Si le pilote d'avissement rouge s'illumine
L'eau de condensation s'est indûment accumulée dans le dépôt de l'unité extérieure. L'évacuation de l'eau de condensation s'effectue au travers du tuyau flexible d'évacuation, qui s'accouple dans la bouche pour l'évacuation d'eau, sur la partie inférieure de l'appareil (voir description de l'appareil, page 50). Fig. 23. Vérifiez que le manche à air flexible d'union des deux unités n'est pas écrasé ou emprisonné. De plus, la différence de hauteur entre les unités ne doit pas dépasser 1,5 m. Fig. 7.

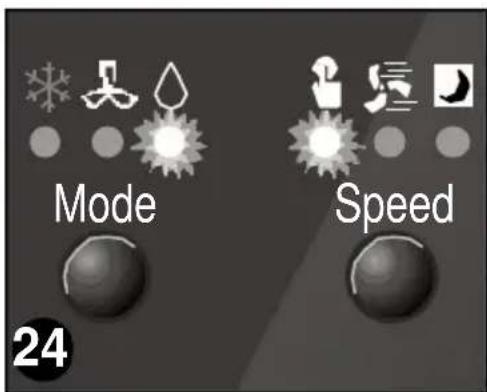

Seulement déshumidification
Sur cette fonction, l'appareil réduit seulement l'humidité de l'air de l'environnement, sans régler la température. En fonction des conditions environnementales, l'appareil peut extraire de l'air jusqu'à 60 litres d'eau par jour.

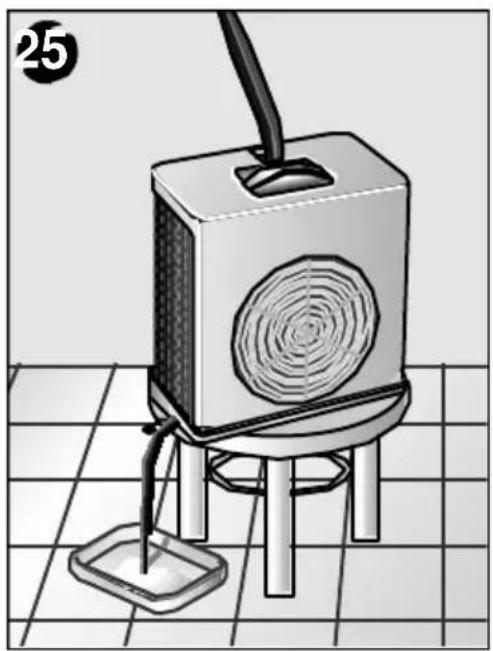

Évacuer l'eau de l'unité extérieure en étant pour cela le bouchon obturateur du plateau inférieur. Transporter l'unité extérieure jusqu'à l'enceinte que l'on peut déshumidifier. - Brancher le tuyau flexible d'évacuation de l'eau dans la bouche d'évacuation de l'unité extérieure et recueillir l'eau de condensation dans un récipient ajustat, Fig. 25. - Connecter l'appareil par le biais de la touche "Connexion / Déconnexion". Sélectionner la fonction "Déshumidification" AVEC la touche de sélection de fonction. Fig. 24.
La vitesse du ventilateur peut être ajustée avec les touches et sur cinq niveaux différents, du 1 (minimum) au 5 (maximum). La puissance de déshumidification variera selon le type de vitesse qui aura été sélectionnée pour le ventilateur.
Avertissement!
La fonction de déshumidification ne fonctionne que sur mode manuel. Les modes automatiques "turbo" et "silencieux" ne sont pas disponibles pour ce type de fonction.
Attention!
Au moment de changer à la modalité «Réfrigération», situer le bouchon obturateur dans la bouche d'évacuation de l'unité extérieure, sinon, des fuites d'eau de condensation se produisent pendant le processus de réfrigération.
Tenir toujours compte du fait que, pour garantir un fonctionnement parfait de la fonction de déshumidification, la température d'ambiance doit atteindre 18°C.

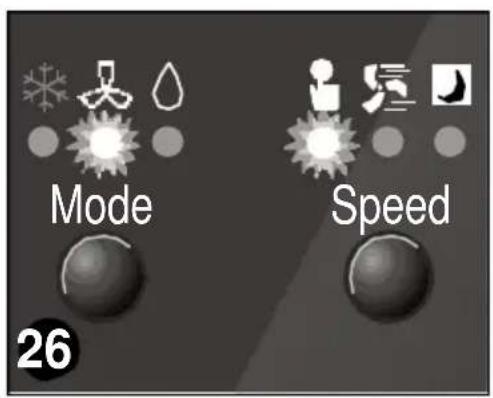

Purification de l'air
Sur cette fonction, l'air recommence à circuler à l'intérieur de la pièce en le passant par des filtres purificateurs. Il n'y a donc pas de régulation de température.
L'appareil incorpore un contrôle basique qui comprend un double contrôle actif purificateur contre odeurs et fumées, pollen, bactéries et poussière. - Mettre le tuyau d'expulsion d'air sur la même position que pour la déshumidification. Sélectionner la fonction "Purification de l'air" avec la touche de sélection de fonction. Fig. 26. La vitesse du ventilateur peut être ajustée avec les touches et sur cinq niveaux différents, du 1 (minimum) au 5 (maximum). La puissance de déshumidification variera selon le type de vitesse qui aura été sélectionnée pour le ventilateur. Fig. 27.

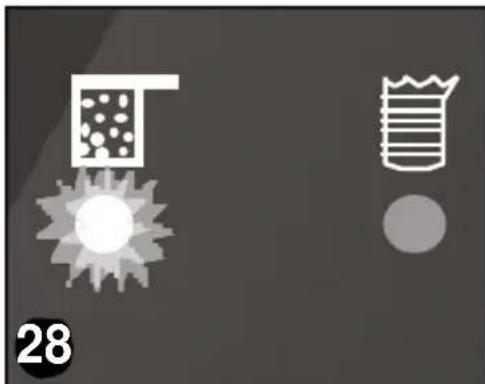

L'appareil est équipé d'un pilote d'avertissement de changement de filtre. Lorsque ce pilote d'avertissement s'allume, il faut changer le filtre purificateur Fig. 28. La référence du filtre purificateur est B1 RKZ 15013 et il peut être acquis dans les magasins spécialisés. Appuyer simultanément sur les touches ④ et ⑦ pendant deux secondes et l'indication de changement de filtre disparaîtra.
Avertissement!
La fonction de déshumidification ne fonctionne que sur mode manuel. Les modes automatiques "turbo" et "silencieux" ne sont pas disponibles pour ce type de fonction.
Nous recommandons de laisser les filtres installés indépendamment de la fonction choisie (réfrigération, déshumidification, purification de l'air). Vous obtiendrez ainsi une action purificatrice plus efficace.
Mise à l'heure/programmation du temporisateur
Mise à l'heure

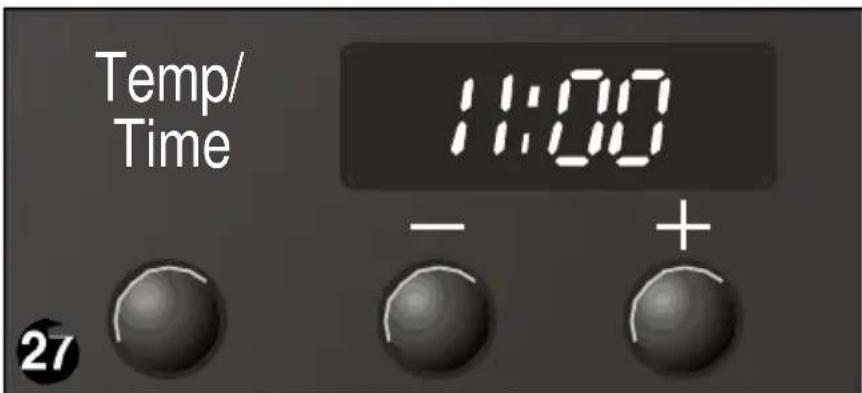

Lorsque l'appareil est connecté, on peut visualiser l'heure actuelle en appuyant sur la touche de sélection "Temp / Time". L'heure actuelle apparait sur l'écran digital pendant 5 secondes. Pendant ce laps de temps, les deux points scintillent sur l'écran. L'heure actuelle montré sur l'écran digital peut être modifiée à l'aide des touches ④ ou -. Chaque pulsation de ces touches avance ou retarde l'heure montré d'une minute. Si l'on effectue une pulsation continue des touches pendant une durée de temps prolongée, l'heure est continuellement modifiée. Si vous n'appuyez pas auparavant sur une autre touche, une fois la mise à l'heure terminée, 5 secondes s'écoulent avant que l'écran de visualisation montre la température sélectionnée.

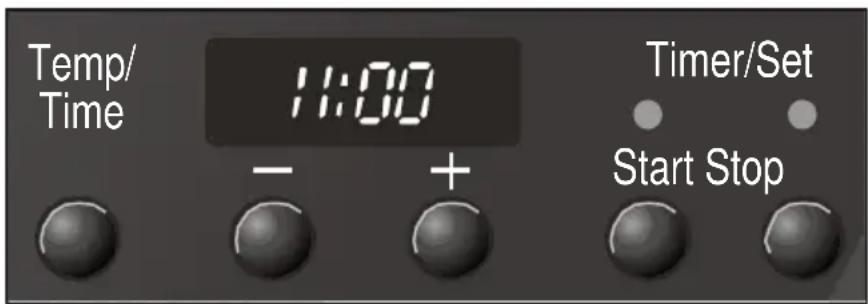

Programmation du temporisateur
(Pour la connexion et déconnexion automatiques du climatiseur d'air). Indépendamment du fait que celui-ci se trouve ou non en fonctionnement, on peut programmer sur le temporisateur les heures de connexion ou déconnexion du climatiseur d'air.
Appuyez sur les touches de mise en marche "Start" ou d'arrêt "Stop" : Les valeurs correspondant à la première programmation du temporisateur apparaisent sur l'écran de visualisation. Le pilote lumineux correspondant au temporisateur s'illumine, en indiquant que le temporisateur est actionné.
Appuyez sur les touches de modification de la programmation du temporisateur. Cette modification s'effectue en laps de temps de 15 minutes. Une fois la programmation du temporisateur terminée, l'écran de visualisation montre à nouveau, après 5 secondes, la température sélectionnée. Lorsque l'écran de visualisation montre les heures de connexion ou déconnexion programmes sur le temporisateur, les deux points ne scintillent pas.
Déconnexion du temporisateur
Appuyez pendant deux secondes sur les touches de Mise en marche / Arrêt (Start / Stop). Le pilote lumineux du temporisateur s'éteint et le temporisateur est désactivé. Les valeurs et fonctions programmées sur le temporisateur restent actives, les opérations correspondantes se répétant chaque jour en fonction des heures ajustées, tant qu'elles n'ont pas été désactivées ou annulées comme nous venons de le décrire.

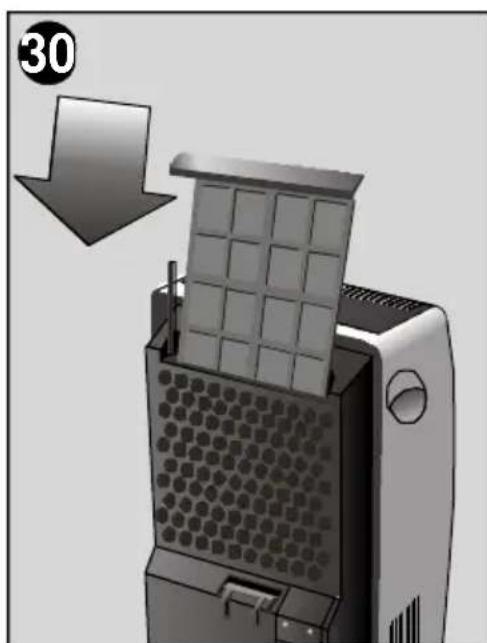

Nettoyage

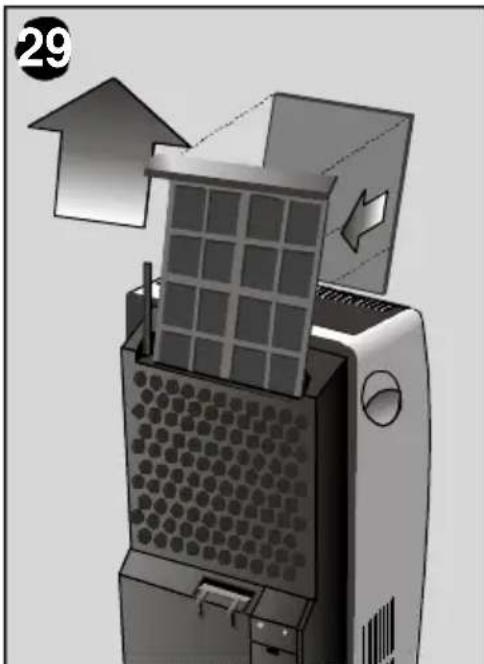

L'appareil intérieur est équipé d'un filtre principal. Au bout d'une période prolongée de fonctionnement, il faut le nettoyer. Rincez-le sous l'eau du robinet, laissez-le sécher puis remontez-le. Le filtre purificateur ayant la référence B1 RKM 15013 devrait être changé tous les trois mois, ou au moins lorsque le pilote d'avertissement de changement de filtre l'indique. De cette manière, le fonctionnement correct tant du filtre que de l'appareil de climatisation est garanti, puisqu'un filtre sale diminue la puissance de réfrigération de l'appareil. L'installation des filtres doit être faite comme le montrent les figures 29 et 30. Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, de l'eau tiède et un détergeant doux. N'utilisez jamais d'eau chaude (à plus de 40°C), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil. Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.
Avant une utilisation en début de saison
Nettoyer le filtre à air, et nettoyer ensuite le couvercle et les grilles si c'est nécessaire.
Service technique
Si après avoir tenu compte des instructions d'utilisation, d'installation, spécialement ce qui est indiqué dans le chapitre "Considérations...", votre appareil ne fonctionne pas, sachez que notre Réseau de Services Techniques est à votre disposition.
Pour cela, en communiquant la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du module et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.
Que faire si...
Les solutions données par la suite, vous aideront à résoudre vous-même les petits contrôles et vous permettront d'économiser des appels au Service Après-Vente.
Si après ces vérifications, le problème demeurait entier ou venait à se reproduire, veuillez contacter nos techniciens spécialisés.
... l'appareil ne fonctionne pas...
Vérifiez que la prise est branchée. Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté. - Ajustez par la touche une température inférieure.
... l'appareil ne fonctionne pas et le pilote de sécurité est allumé...
Vérifiez que le flexible de liaison est dégagé. Il ne faut pas qu'il soit écrasé. Ne posez ni n'accrochez pas l'appareil extérieur plus de 1,5 m. au-dessus de l'appareil intérieur. Situez l'unité intérieure sur une surface plane. Si le pilote reste allumé, vider le réservoir intérieur d'eau. (Voir instructions en conditions de transport).
... l'appareil marche un temps puis s'éteint...
Vérifiez bien que l'entrée et la sortie d'air ne sont pas obstruées. Si la température environnementale extérieure dépasse 43°C, l'appareil se déconnecte automatiquement pendant une période brève de temps, après quoi il se remet en marche. Si la température intérieure et/ou extérieure de l'enceinte est inférieure à 20°C, l'appareil se déconnecte temporairement afin d'éviter la formation ou accumulation de givre ou glace dans le système d'évaporation. Vérifier que la connexion rapide est correctement installée.
... l'appareil ne refroidit pas suffisamment...
Veillez à ouvrir le moins possible la fenêtre ou la porte. Cette consigne est particulièrement importante lorsque, pour faire passer le flexible de liaison à l'extérieur, vousdezébouezentrebaillezla fenêtre ou la porte. Vérifiez que le flexible de liaison est dégagé. Il ne faut pas qu'il soit écrasé. Si la panne se produit au niveau du ventilateur, l'indication "F4" apparait sur l'écran de visualisation. Il faut, dans ce cas, appeler le service technique.
... l'appareil fait un bruit excessif...
Vérifiez que les orifices d'entrée et de sortie d'air sont dégagés. Si vous entendez un bruit d'eau cyclique, cela est du à la pompe qui refoule de l'eau condensée vers l'extérieur.
... l'appareil est sous tension mais le compresseur ne marche pas...
Après chaque connexion de l'appareil, se met en marche le retard temporel de connexion. L'appareil se connecte de manière audible après 3 minutes. Si le pilote lumineux de "Déshumidification" brille, cela peut dire que l'on a sélectionné la modalité de déshumidification de la pièce et la température de cette dernière est inférieure à 18°C. Le compresseur se déconnecte (voir aussi conseils et avertissements relatifs au chapitre "Seulement déshumidification"). Pour que l'appareil puisse fonctionner en mode déshumidification et réfrigération, il faut que la température de la pièce dépasse 18°C. Si l'indication "F1" ou "F2" apparait sur l'écran de visualisation, cela peut dire qu'une panne s'est produite au niveau des sondes thermiques. Avertissez le Service d'Assistance Technique Officiel de la marque.
... l'appareil extérieur goutte...
Vérifiez que l'appareil extérieur repose bien/est bien accroché à l'horizontal. Vérifiez si le bouchon d'obturation est suffisamment enfoncé.
Attention!
Toute autre panne, ou réparation, doit être effectuée par un technicien spécialisé. Contacter dans ce cas, le distributeur/agréé, le service d'attention à la clientèle ou le réseau de Services Après-Vente.
Données techniques
Consommation à puissance maximale. 1.500W
Fusible. 16 A
Capacité de réfrigération : 4.400W
Modes "Réfrigération" et "Déshumidification"
Température intérieure:.... min. +18°C / max. +32°C
Température extérieure:...... min. +20°C / max. +43°C
* Ashrae 128
