BRUKSANVISNING Aquatak 160 X BOSCH

Din maskine har brug for en jordledningstilslutning.

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13 64 • F 016 L70 723 • TMS • 13.09.11Svenska - 1

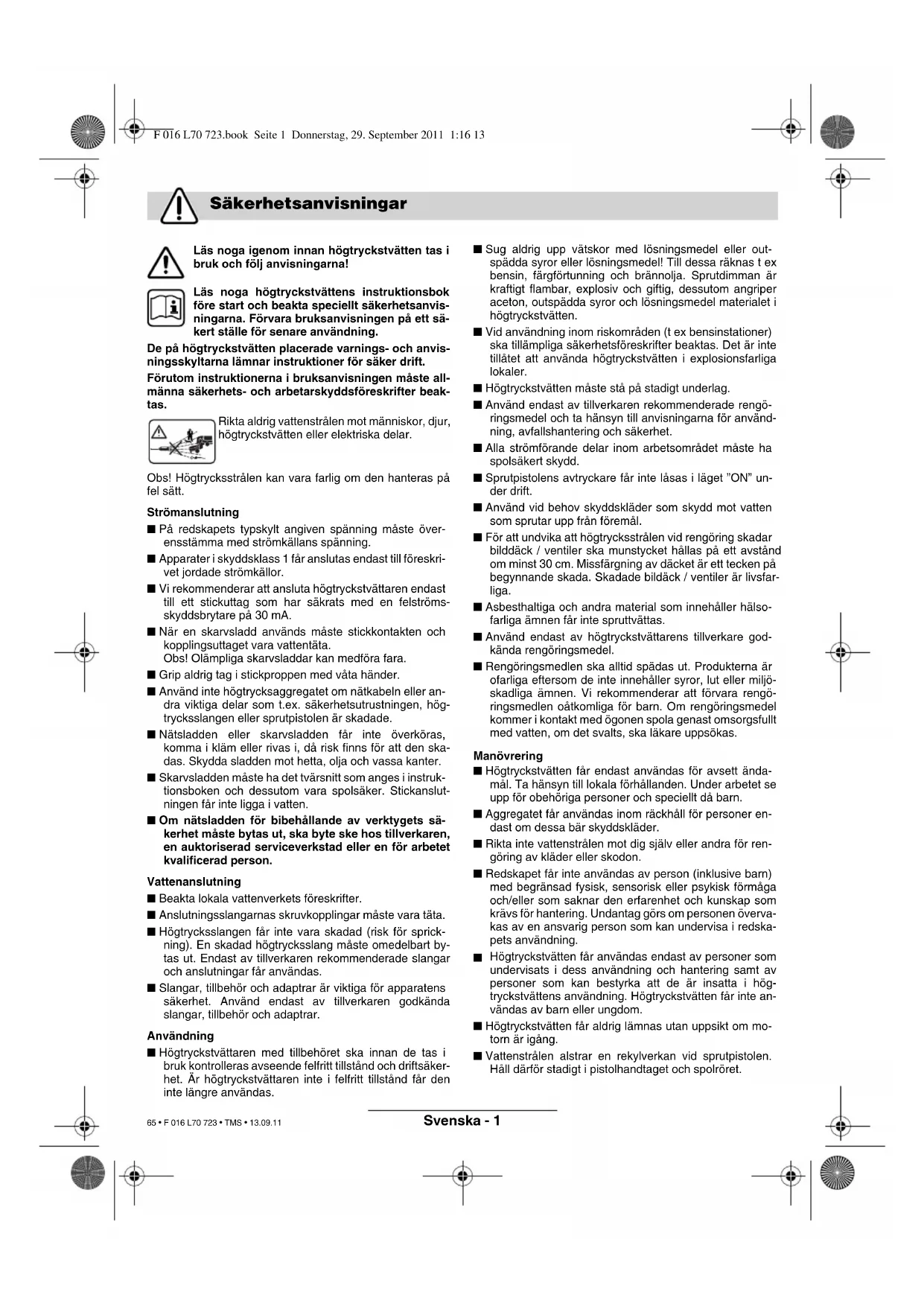

Läs noga igenom innan högtryckstvätten tas i

bruk och följ anvisningarna!

Läs noga högtryckstvättens instruktionsbok

före start och beakta speciellt säkerhetsanvis-

ningarna. Förvara bruksanvisningen på ett sä-

kert ställe för senare användning.

De på högtryckstvätten placerade varnings- och anvis-

ningsskyltarna lämnar instruktioner för säker drift.

Förutom instruktionerna i bruksanvisningen måste all-

männa säkerhets- och arbetarskyddsföreskrifter beak-

Rikta aldrig vattenstrålen mot människor, djur,

högtryckstvätten eller elektriska delar.

Obs! Högtrycksstrålen kan vara farlig om den hanteras på

■ På redskapets typskylt angiven spänning måste över-

ensstämma med strömkällans spänning.

■ Apparater i skyddsklass 1 får anslutas endast till föreskri-

vet jordade strömkällor.

■ Vi rekommenderar att ansluta högtryckstvättaren endast

till ett stickuttag som har säkrats med en felströms-

skyddsbrytare på 30 mA.

■ När en skarvsladd används måste stickkontakten och

kopplingsuttaget vara vattentäta.

Obs! Olämpliga skarvsladdar kan medföra fara.

■ Grip aldrig tag i stickproppen med våta händer.

■ Använd inte högtrycksaggregatet om nätkabeln eller an-

dra viktiga delar som t.ex. säkerhetsutrustningen, hög-

trycksslangen eller sprutpistolen är skadade.

■ Nätsladden eller skarvsladden får inte överköras,

komma i kläm eller rivas i, då risk finns för att den ska-

das. Skydda sladden mot hetta, olja och vassa kanter.

■ Skarvsladden måste ha det tvärsnitt som anges i instruk-

tionsboken och dessutom vara spolsäker. Stickanslut-

ningen får inte ligga i vatten.

■ Om nätsladden för bibehållande av verktygets sä-

kerhet måste bytas ut, ska byte ske hos tillverkaren,

en auktoriserad serviceverkstad eller en för arbetet

kvalificerad person.

■ Beakta lokala vattenverkets föreskrifter.

■ Anslutningsslangarnas skruvkopplingar måste vara täta.

■ Högtrycksslangen får inte vara skadad (risk för sprick-

ning). En skadad högtrycksslang måste omedelbart by-

tas ut. Endast av tillverkaren rekommenderade slangar

och anslutningar får användas.

■ Slangar, tillbehör och adaptrar är viktiga för apparatens

säkerhet. Använd endast av tillverkaren godkända

slangar, tillbehör och adaptrar.

■ Högtryckstvättaren med tillbehöret ska innan de tas i

bruk kontrolleras avseende felfritt tillstånd och driftsäker-

het. Är högtryckstvättaren inte i felfritt tillstånd får den

inte längre användas.

■ Sug aldrig upp vätskor med lösningsmedel eller out-

spädda syror eller lösningsmedel! Till dessa räknas t ex

bensin, färgförtunning och brännolja. Sprutdimman är

kraftigt flambar, explosiv och giftig, dessutom angriper

aceton, outspädda syror och lösningsmedel materialet i

■ Vid användning inom riskområden (t ex bensinstationer)

ska tillämpliga säkerhetsföreskrifter beaktas. Det är inte

tillåtet att använda högtryckstvätten i explosionsfarliga

■ Högtryckstvätten måste stå på stadigt underlag.

■ Använd endast av tillverkaren rekommenderade rengö-

ringsmedel och ta hänsyn till anvisningarna för använd-

ning, avfallshantering och säkerhet.

■ Alla strömförande delar inom arbetsområdet måste ha

■ Sprutpistolens avtryckare får inte låsas i läget ”ON” un-

■ Använd vid behov skyddskläder som skydd mot vatten

som sprutar upp från föremål.

■ För att undvika att högtrycksstrålen vid rengöring skadar

bilddäck / ventiler ska munstycket hållas på ett avstånd

om minst 30 cm. Missfärgning av däcket är ett tecken på

begynnande skada. Skadade bildäck / ventiler är livsfar-

■ Asbesthaltiga och andra material som innehåller hälso-

farliga ämnen får inte spruttvättas.

■ Använd endast av högtryckstvättarens tillverkare god-

kända rengöringsmedel.

■ Rengöringsmedlen ska alltid spädas ut. Produkterna är

ofarliga eftersom de inte innehåller syror, lut eller miljö-

skadliga ämnen. Vi rekommenderar att förvara rengö-

ringsmedlen oåtkomliga för barn. Om rengöringsmedel

kommer i kontakt med ögonen spola genast omsorgsfullt

med vatten, om det svalts, ska läkare uppsökas.

■ Högtryckstvätten får endast användas för avsett ända-

mål. Ta hänsyn till lokala förhållanden. Under arbetet se

upp för obehöriga personer och speciellt då barn.

■ Aggregatet får användas inom räckhåll för personer en-

dast om dessa bär skyddskläder.

■ Rikta inte vattenstrålen mot dig själv eller andra för ren-

göring av kläder eller skodon.

■ Redskapet får inte användas av person (inklusive barn)

med begränsad fysisk, sensorisk eller psykisk förmåga

och/eller som saknar den erfarenhet och kunskap som

krävs för hantering. Undantag görs om personen överva-

kas av en ansvarig person som kan undervisa i redska-

Högtryckstvätten får användas endast av personer som

undervisats i dess användning och hantering samt av

personer som kan bestyrka att de är insatta i hög-

tryckstvättens användning. Högtryckstvätten får inte an-

vändas av barn eller ungdom.

■ Högtryckstvätten får aldrig lämnas utan uppsikt om mo-

■ Vattenstrålen alstrar en rekylverkan vid sprutpistolen.

Håll därför stadigt i pistolhandtaget och spolröret.

Säkerhetsanvisningar

■ För transport ska högtryckstvätten frånkopplas och säk-

■ Dra stickproppen ur eluttaget:

– varje gång du lämnar grästrimmern utan uppsikt

– före kontroll, rengöring och arbeten på busksaxen

■ Reparationer får utföras endast av auktoriserade

BOSCH serviceverkstäder.

Tillbehör och reservdelar

■ Använd endast tillbehör och reservdelar som godkänts

av tillverkaren. Originaltillbehör och originalreservdelar

garanterar en störningsfri drift.

Högtryckstvätten är avsedd för rengöring av ytor och

föremål utomhus på verktyg, fordon och båtar. Med

respektive tillbehör kan av Bosch godkända rengö-

ringsmedel användas, rör rensas samt rost och färg

Denna produkt är inte lämplig för yrkesmässig an-

Grästrimmern kan användas vid en omgivningstem-

peratur mellan 0 °C och 40 °C.

Denna instruktionsbok lämnar anvisningar för kor-

rekt montage och säker användning av maskinen.

Det är viktigt att du noggrant läser igenom anvisning-

Maskinen i monterat tillstånd väger ca 26 - 29,1 kg.

Tillkalla eventuellt hjälp för att plocka upp maskinen

Plocka försiktigt upp högtryckstvätten ur förpack-

ningen och kontrollera att följande delar finns med:

– Sprutpistol/högtrycksslang

– Spolrör för solfjädersstråle

– Spolrör för rotationsstråle

– Vev för slangtrumma (Aquatak 150 X/160 X)

– Fästskruv (Aquatak 150 X/160 X)

Saknas delar eller är de skadade ta genast kontakt med din

1 Inkopplingsspärr för avtryckare

6 Tank för rengöringsmedel

9 Spolrör för solfjädersstråle

11 Regulator för rengöringsmedel

Inloppsvattenmängd minst [l/h] 17 17 17

Vikt [kg] 26 27,5 29,1

Skyddsklass / I / I / I Serienummer Se serienummern 15 (typskylt) på maskinen.

Ändamålsenlig användning

14 Spolrör för rotationsstråle

16 Anslutningsstycke

17 Anslutningsstuts för högtrycksslang

I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte alltid i leveransen!

Högtryckstvätten kräver en skyddsledaranslutning.

Manöverspänningen är 230 V AC, 50 Hz (för icke

EU-länder 220 V, 240 V alltefter utförande). Använd

endast godkända förlängningssladdar. För informa-

tioner hör med din auktoriserade kundservice.

För en eventuellt behövlig skarvsladd till hög-

tryckstvätten krävs följande ledartvärsnitt

upp till max. 20 m längd

upp till max. 50 m längd

Anvisning: Om en skarvsladd används måste den –

enligt beskrivning i säkerhetsföreskrifterna – ha en

skyddsledare som via stickproppen anslutits till

skyddsledaren i elsystemet.

I tveksamma fall hör med en utbildad elektriker eller

närmaste Bosch service-station.

VARNING! Skarvsladdar av annat slag kan inne-

bära fara. Skarvsladden, stickproppen och kon-

taktdonen måste vara vattentäta och godkända

för användning utomhus.

Sladdkontaktdon ska vara torra och får inte ligga på

För ökad säkerhet rekommenderas montering av en

jordfelsbrytare (RCD) med en felström på max.

30 mA används. Denna FI-brytare ska kontrolleras

före varje användning.

Hänvisning till produkter som inte saluförs i Stor-

britannien: OBS!: För din säkerhet är det nödvän-

digt att stickproppen på maskinen förbinds med för-

längningskabeln. Skarvsladdens kontaktdon måste

skyddas mot stänkvatten, vara tillverkat av gummi

eller försett med gummiöverdrag. För skarvsladden

ska dragavlastning användas.

Skadad nätsladd får repareras endast i auktoriserad

Enligt gällande föreskrifter får högtrycks-

aggregatet aldrig användas utan att ett

återsugningsskydd monterats i färskvat-

Använd ett återsugningsskydd enligt IEC 61770

Vatten som flyter genom ett återsugningsskydd

Montera kabelhållaren 8 på bärhandtaget. Tryck

kraftigt in kabehållaren så att den snäpper fast.

Montera veven 5 på slangtrumman med bifogad

skruv. (Aquatak 150 X/160 X)

Skruva upp kopplingsstycket 16 på vattenanslut-

Anslut vattenslangen (ingår ej i leverans) till vatten-

anslutningen och högtryckstvätten.

Anslut högtrycksslangen/sprutpistolen

/ Anslut högtrycksslangen 3 stadigt till anslut-

ningsstutsen 17 och tryckröret 7. (Aquatak 150)

Anslut högtrycksslangen 3 stadigt till tryckrö-

ret 7. (Aquatak 150 X/160 X)

Sätt in solfjädersspolröret 9 i sprutpistolen 7. Lås

solfjädersspolröret genom att med lätt tryck vrida det

90° medurs. (Aquatak 150/150 X)

Skruva in den flacka strålens tryckrör 9 i sprutpisto-

len 7. (Aquatak 160 X)

Endast Aquatak 150 X/160 X Haspla av högtrycksslangen 3 från slangtrumman.

Högtryckstvättaren får aldrig användas med hög-

trycksslangen 3 upplindad på slangtrumman 4.

Spolrör för solfjädersstråle

Aquatak 150/150 X För att koppla om strålen från solfjäders- till

punktform eller vice versa vrid främre ringen på sol-

Vid sprutning med rengöringsmedel ställ om sol-

fjädersmunstycket från högtrycks- till lågtrycksläget

genom att vrida den bakre ringen.

Obs! Innan underhålls- och rengöringsarbeten

utförs ska högtryckstvätten frånkopplas och

stickproppen dras ut. Detta gäller även om nät-

sladden skadats eller är tilltrasslad.

Inställning / användning av olika

A B C D E E G F H I F 016 L70 723.book Seite 3 Donnerstag, 29. September 2011 1:16 1367 • F 016 L70 723 • TMS • 13.09.11Svenska - 4

För justering av strålbredden vrid munstyckets

Beakta instruktionerna för inställning av rengörings-

medlets mängd på högtryckstvättaren.

Aquatak 160 X För att ställa in strålen från solfjäders- till punkt-

form vrid munstyckets hylsa.

Vid arbeten med rengöringsmedel skjut mun-

stycket framåt för omkoppling från högtrycksläge till

Vrid munstycket för justering av strålbredden.

Beakta instruktionerna för inställning av rengörings-

medlets mängd på högtryckstvättaren.

Spolrör för rotationsstråle

Vrid solfjädersspolröret 9 90° moturs. Dra ut sol-

fjädersspolröret. (Aquatak 150/150 X)

Skruva flacka strålens tryckrör 9 ur sprutpistolen 7.

Sätt in rotationsspolröret 14 i sprutpistolen 7. Lås

rotationsspolröret genom att med lätt tryck vrida det

90° medurs. (Aquatak 150/150 X)

Kontrollera att nätströmställaren står i läget ( )

och anslut högtryckstvätten till nätuttaget.

Tryck på inkopplingsspärren 1 för att frige av-

tryckaren 2. Håll avtryckaren 2 helt intryckt tills vatt-

net flyter jämnt och all luft avgått ur aggregatet och

högtrycksslangen. Släpp avtryckaren 2. Tryck på in-

Slå på nätströmbrytaren 10.

Rikta sprutpistolen 7 nedåt. Tryck på inkopplings-

spärren för att frige avtryckaren 2. Tryck helt ned av-

Släpp avtryckaren 2. Tryck på inkopplingsspärren.

Sprutpistolen är nu låst och kan inte oavsiktligt bru-

Slå från nätströmbrytaren 10.

Stäng vattenkranen. Dra stickproppen ur stickutta-

Tryck på inkopplingsspärren 1 för att frige avtrycka-

ren 2. Tryck helt ned avtryckaren 2 tills vattentrycket

fullständigt avlastats. Släpp avtryckaren 2. Tryck på

inkopplingsspärren 1.

Ta bort vattenslangen från högtryckstvätten och vat-

Kontrollera att högtrycksaggregatet står plant.

För inte högtrycksslangen för långt framåt och dra

inte heller fram högtryckstvätten med slangen. Detta

kan leda till att högtrycksaggregatet inte längre står

stadigt och faller omkull.

Knäck inte högtrycksslangen och kör inte heller över

den med fordon. Skydda högtrycksslangen mot

skarpa kanter och hörn.

Rotationsspolröret får inte användas för biltvätt.

Arbeten med rengöringsmedel

Använd endast av Bosch godkända rengörings-

medel. Olämpliga rengöringsmedel kan skada

högtryckstvätten och föremålet som rengörs.

/ Sedan rekommenderad utspädning skett fyll

på rengöringsmedlet i rengörinsmedelstanken 6.

Rengöringsmedelstanken kan tas bort från aggrega-

tet för lättare påfyllning och tömning.

/ För tvättning med rengöringsmedel ställ sol-

fjädersmunstycket i lågtrycksläget.

Vi rekommenderar att med hänsyn till miljöskyddet

vara sparsam med rengöringsmedlet. Beakta de an-

visningar för utspädning som lämnas på behållaren.

Bosch garanterar genom ett väl avvägt urval av ren-

görings- och konserveringsmedel störningsfri drift

med högtryckstvätten.

Endast Aquatak 150/160 X Högtryckstvättaren är försedd med en rengörings-

medelstank. Rengöringsmedelsregulatorn 11 an-

vänds endast för inställning av tillsatt mängd rengö-

Endast Aquatak 150 X Högtryckstvättaren är försedd med två rengörings-

medelstankar. Rengöringsmedelsregulatorn 11 an-

vänds för omkoppling mellan båda rengöringsme-

delstankarna och inställning av tillsatt mängd rengö-

Rekommenderad rengöringsmetod

Moment 1: Lös upp smutsen

Spruta sparsamt upp rengöringsmedel och låt det in-

verka en kort stund.

Moment 2: Avlägsna smutsen

Avlägsna löst smuts med högt tryck.

J K O P R Anvisningar för

högtryckstvättens användning

M N I K L L F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13 68 • F 016 L70 723 • TMS • 13.09.11Svenska - 5

Anvisning: Vid rengöring av lodräta ytor starta med

smuts-/rengöringsmedlet nedtill och fortsätt sedan

uppåt. Vid spolning spola uppifrån nedåt.

Miljöskadliga kemikalier får inte rinna ut på marken,

till grundvattnet, sjöar, floder etc.

När rengöringsmedel används ska hänsyn tas till

uppgifterna på förpackningen och föreskriven kon-

Vid rengöring av motorfordon ska lokala föreskrifter

beaktas. Se till att avsprutad olja inte rinner ned i

Innan arbeten på högtryckstvätten på-

börjas, ska stickproppen dras ur och vat-

tenanslutningen tas loss.

Märk: Lång och tillförlitlig drift kan endast garanteras

om följande underhållsarbeten regelbundet utförs.

Undersök högtryckstvätten regelbundet avseende

defekter som t. ex. lös infästning och slitna eller ska-

Kontrollera att kåporna och skyddsutrustningen är

intakta och korrekt monterade. Erforderliga repara-

tioner eller underhållsarbeten ska utföras innan hög-

tryckstvätten tas i bruk.

Om i högtryckstvätten trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör reparation

utföras av auktoriserad serviceverkstad för Bosch

Var vänlig ange vid förfrågningar och reservdels-

beställningar produktens artikelnummer som består

Ta bort adaptern 16 från vattenanslutningen 13

och dra ut filtret 18.

Filtret 18 kan lätt tas bort med en spetstång. Spola

filtret och återmontera. Byt ut ett skadat filter.

Högtrycksaggregatet får absolut inte användas om

filter 18 saknas eller är defekt.

Om högtrycksaggregatet används utan eller

med defekt filter 18 lämnas ingen garanti.

För transport grip tag i övre handtaget och låt hög-

tryckstvätten rulla på hjulen.

För transport i trappor och över hinder bär hög-

tryckstvätten i övre handtaget.

När högtryckstvätten lagras horisontellt eller trans-

porteras måste rengöringsmedelstanken vara tömd.

Rengör högtryckstvätten på utsidan med en mjuk

borste och en trasa. Använd varken vatten, lös-

ningsmedel eller polermedel. Avlägsna alla förore-

ningar och rengör noggrant motorns ventilations-

Om vatten blir kvar i högtryckstvätten finns risken att

den skadas vid frost. Högtryckstvätten ska lagras i

Ställ inte upp andra föremål på högtryckstvätten.

Se till att ledningarna vid ihop- och uppfällning inte

kommer i kläm. Knäck inte högtrycksslangen.

Rengöring/kontroll av filter

S Avstängning efter användning

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

69 • F 016 L70 723 • TMS • 13.09.11Svenska - 6

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla.

Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service-

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom Möjliga orsaker Åtgärd

Motorn startar inte Stickproppen är inte ansluten

Säkringen har löst ut

Motorskyddsbrytaren har löst ut

Använd ett annat eluttag

Försök utan skarvsladd

Låt motorn svalna 5 minuter

Låt pumpen, vattenslangen eller tillbe-

Motorn stannar Säkringen har löst ut

Motorskyddsbrytaren har löst ut

Kontrollera nätspänningen som måste

överensstämma med uppgifterna på

Låt motorn svalna 5 minuter

Säkringen löser ut Säkringen är för svag Anslut till en strömkrets vars säkring

motsvarar högtryckstvättens effekt

För högt arbetstryck Munstycket delvis tilltäppt Rengör munstycket

Pulserande tryck Luft i vattenslangen eller pumpen

Vattenförsörjningen ej korrekt

Vattenfiltret tilltäppt

Vattenslangen inklämd eller knäckt

Högtrycksslangen är för lång

Låt högtrycksaggregatet gå med öp-

pen sprutpistol och öppen vattenkran

tills ett jämnt arbetstryck uppnåtts

Kontrollera att vattenanslutningen

motsvarar uppgifterna i specifikatio-

nerna. Den minsta tillåtna storleken på

vattenslangen ska vara Ø 1/2" eller Ø

Rengör vattenfiltret

Räta ut vattenslangen

Ta bort högtrycksslangens förläng-

ning; max. längd på vattenslangen

Trycket jämnt men för lågt

Anvisning: Vissa tillbehör

orsakar ett lågt tryck

Start /stoppventilen sliten

Påverka avtryckaren snabbt 5 gånger i

Motorn går, men arbets-

Stickproppen är inte ansluten

Munstycket tilltäppt

Högtryckstvätten startar

Pumpen eller sprutpistolen är otät Ta kontakt med auktoriserad Bosch

Högtryckstvätten är otät Pumpen är otät 6 droppar i minuten godkänns. Vid

onormalt hög otäthet ta kontakt med

auktoriserad Bosch serviceverkstad

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

70 • F 016 L70 723 • TMS • 13.09.11Svenska - 7

Elverktyg, tillbehör och förpackning ska omhänder-

tas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet

2002/96/EG för elektriska och elek-

troniska apparater och dess modifie-

ring till nationell lag måste obrukbara

elektriska och elektroniska apparater

omhändertas separat och lämnas in

för återvinning på miljövänligt sätt.

Kundservicen ger svar på frågor beträffande repara-

tion och underhåll av produkter och reservdelar.

Sprängskissar och informationer om reservdelar

lämnas även på adressen:

www.bosch-garden.com

Bosch kundkonsultgruppen hjälper gärna när det

gäller frågor beträffande köp, användning och in-

ställning av produkter och tillbehör.

Mätvärdena har tagits fram baserande på

Redskapets A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 80 dB(A) (Aquatak 150/150 X)/

80 dB(A) (Aquatak 160 X); ljudeffektnivå 90 dB(A)

Totala vibrationsemissionsvärden a

ur tre riktningar) och onoggrannhet K framtaget en-

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data” över-

ensstämmer med följande normer och normativa do-

kument: EN 60335 enligt bestämmelserna i direkti-

Bedömningsmetod för överensstämmelse enligt bi-

Ändringar förbehålles

Kundservice och kundkonsulter

vedeler sikrer en feilfri drift av maskinen.

gressklipperen ut av forpakningen.

Ta høytrykkspyleren forsiktig ut av emballasjen og

kontroller om de nedenstående delene er komplett:

Bosch garanterer en feilfri drift av maskinen med et
