BEDIENUNGSANLEITUNG Aquatak 160 X BOSCH

de Originalbetriebsanleitung

F 016 L70 723.book Seite 3 Donnerstag, 29. September 2011 1:16 133 • F 016 L70 723 • 11.09

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 134 • F 016 L70 723 • 11.09

F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 135 • F 016 L70 723 • 11.09

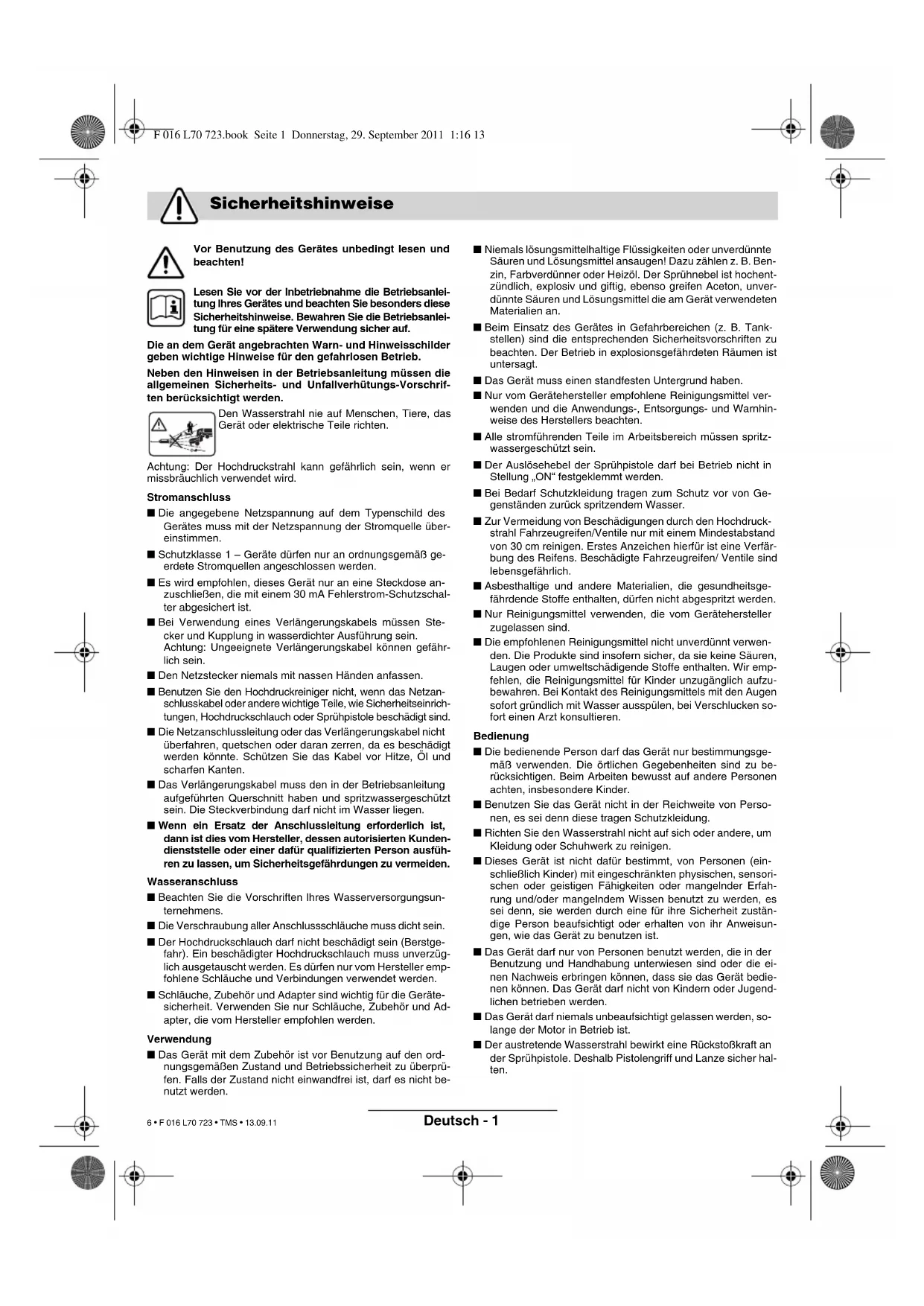

Vor Benutzung des Gerätes unbedingt lesen und

Lesen Sie vor der Inbetriebnahme die Betriebsanlei-

tung lhres Gerätes und beachten Sie besonders diese

Sicherheitshinweise. Bewahren Sie die Betriebsanlei-

tung für eine spätere Verwendung sicher auf.

Die an dem Gerät angebrachten Warn- und Hinweisschilder

geben wichtige Hinweise für den gefahrlosen Betrieb.

Neben den Hinweisen in der Betriebsanleitung müssen die

allgemeinen Sicherheits- und Unfallverhütungs-Vorschrif-

ten berücksichtigt werden.

Den Wasserstrahl nie auf Menschen, Tiere, das

Gerät oder elektrische Teile richten.

Achtung: Der Hochdruckstrahl kann gefährlich sein, wenn er

missbräuchlich verwendet wird.

■ Die angegebene Netzspannung auf dem Typenschild des

Gerätes muss mit der Netzspannung der Stromquelle über-

■ Schutzklasse 1 – Geräte dürfen nur an ordnungsgemäß ge-

erdete Stromquellen angeschlossen werden.

■ Es wird empfohlen, dieses Gerät nur an eine Steckdose an-

zuschließen, die mit einem 30 mA Fehlerstrom-Schutzschal-

ter abgesichert ist.

■ Bei Verwendung eines Verlängerungskabels müssen Ste-

cker und Kupplung in wasserdichter Ausführung sein.

Achtung: Ungeeignete Verlängerungskabel können gefähr-

■ Den Netzstecker niemals mit nassen Händen anfassen.

■ Benutzen Sie den Hochdruckreiniger nicht, wenn das Netzan-

schlusskabel oder andere wichtige Teile, wie Sicherheitseinrich-

tungen, Hochdruckschlauch oder Sprühpistole beschädigt sind.

■ Die Netzanschlussleitung oder das Verlängerungskabel nicht

überfahren, quetschen oder daran zerren, da es beschädigt

werden könnte. Schützen Sie das Kabel vor Hitze, Öl und

■ Das Verlängerungskabel muss den in der Betriebsanleitung

aufgeführten Querschnitt haben und spritzwassergeschützt

sein. Die Steckverbindung darf nicht im Wasser liegen.

■ Wenn ein Ersatz der Anschlussleitung erforderlich ist,

dann ist dies vom Hersteller, dessen autorisierten Kunden-

dienststelle oder einer dafür qualifizierten Person ausfüh-

ren zu lassen, um Sicherheitsgefährdungen zu vermeiden.

■ Beachten Sie die Vorschriften lhres Wasserversorgungsun-

■ Die Verschraubung aller Anschlussschläuche muss dicht sein.

■ Der Hochdruckschlauch darf nicht beschädigt sein (Berstge-

fahr). Ein beschädigter Hochdruckschlauch muss unverzüg-

lich ausgetauscht werden. Es dürfen nur vom Hersteller emp-

fohlene Schläuche und Verbindungen verwendet werden.

■ Schläuche, Zubehör und Adapter sind wichtig für die Geräte-

sicherheit. Verwenden Sie nur Schläuche, Zubehör und Ad-

apter, die vom Hersteller empfohlen werden.

■ Das Gerät mit dem Zubehör ist vor Benutzung auf den ord-

nungsgemäßen Zustand und Betriebssicherheit zu überprü-

fen. Falls der Zustand nicht einwandfrei ist, darf es nicht be-

■ Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte

Säuren und Lösungsmittel ansaugen! Dazu zählen z. B. Ben-

zin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochent-

zündlich, explosiv und giftig, ebenso greifen Aceton, unver-

dünnte Säuren und Lösungsmittel die am Gerät verwendeten

■ Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tank-

stellen) sind die entsprechenden Sicherheitsvorschriften zu

beachten. Der Betrieb in explosionsgefährdeten Räumen ist

■ Das Gerät muss einen standfesten Untergrund haben.

■ Nur vom Gerätehersteller empfohlene Reinigungsmittel ver-

wenden und die Anwendungs-, Entsorgungs- und Warnhin-

weise des Herstellers beachten.

■ Alle stromführenden Teile im Arbeitsbereich müssen spritz-

wassergeschützt sein.

■ Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in

Stellung „ON“ festgeklemmt werden.

■ Bei Bedarf Schutzkleidung tragen zum Schutz vor von Ge-

genständen zurück spritzendem Wasser.

■ Zur Vermeidung von Beschädigungen durch den Hochdruck-

strahl Fahrzeugreifen/Ventile nur mit einem Mindestabstand

von 30 cm reinigen. Erstes Anzeichen hierfür ist eine Verfär-

bung des Reifens. Beschädigte Fahrzeugreifen/ Ventile sind

■ Asbesthaltige und andere Materialien, die gesundheitsge-

fährdende Stoffe enthalten, dürfen nicht abgespritzt werden.

■ Nur Reinigungsmittel verwenden, die vom Gerätehersteller

■ Die empfohlenen Reinigungsmittel nicht unverdünnt verwen-

den. Die Produkte sind insofern sicher, da sie keine Säuren,

Laugen oder umweltschädigende Stoffe enthalten. Wir emp-

fehlen, die Reinigungsmittel für Kinder unzugänglich aufzu-

bewahren. Bei Kontakt des Reinigungsmittels mit den Augen

sofort gründlich mit Wasser ausspülen, bei Verschlucken so-

fort einen Arzt konsultieren.

■ Die bedienende Person darf das Gerät nur bestimmungsge-

mäß verwenden. Die örtlichen Gegebenheiten sind zu be-

rücksichtigen. Beim Arbeiten bewusst auf andere Personen

achten, insbesondere Kinder.

■ Benutzen Sie das Gerät nicht in der Reichweite von Perso-

nen, es sei denn diese tragen Schutzkleidung.

■ Richten Sie den Wasserstrahl nicht auf sich oder andere, um

Kleidung oder Schuhwerk zu reinigen.

■ Dieses Gerät ist nicht dafür bestimmt, von Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangelnder Erfah-

rung und/oder mangelndem Wissen benutzt zu werden, es

sei denn, sie werden durch eine für ihre Sicherheit zustän-

dige Person beaufsichtigt oder erhalten von ihr Anweisun-

gen, wie das Gerät zu benutzen ist.

■ Das Gerät darf nur von Personen benutzt werden, die in der

Benutzung und Handhabung unterwiesen sind oder die ei-

nen Nachweis erbringen können, dass sie das Gerät bedie-

nen können. Das Gerät darf nicht von Kindern oder Jugend-

lichen betrieben werden.

■ Das Gerät darf niemals unbeaufsichtigt gelassen werden, so-

lange der Motor in Betrieb ist.

■ Der austretende Wasserstrahl bewirkt eine Rückstoßkraft an

der Sprühpistole. Deshalb Pistolengriff und Lanze sicher hal-

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13 6 • F 016 L70 723 • TMS • 13.09.11Deutsch - 2

■ Vor dem Transport das Gerät ausschalten und sichern.

■ Netzstecker aus der Steckdose ziehen:

– immer wenn Sie das Gerät unbeaufsichtigt lassen

– vor Überprüfung, Reinigung und Arbeiten am Gerät

■ Instandsetzungen dürfen nur durch autorisierte Bosch Kun-

dendienstwerkstätten durchgeführt werden.

Zubehör und Ersatzteile

■ Es dürfen nur Zubehör und Ersatzteile verwendet werden,

die vom Hersteller freigegeben sind. Original-Zubehör und

Original-Ersatzteile gewährleisten den störungsfreien Betrieb

Das Gerät ist bestimmt zum Reinigen von Flächen

und Gegenständen im Außenbereich, von Werkzeu-

gen, Fahrzeugen und Booten. Mit entsprechendem

Zubehör können von Bosch zugelassene Reini-

gungsmittel zugemischt, Abflussrohre freigemacht

oder Rost und Farbanstriche entfernt werden.

Dieses Produkt ist nicht geeignet für den gewerbli-

Der bestimmungsgemäße Gebrauch bezieht sich

auf eine Umgebungstemperatur zwischen 0 °C und

Dieses Handbuch enthält Anweisungen über die

richtige Montage und den sicheren Gebrauch Ihrer

Maschine. Es ist wichtig, dass Sie diese Anweisun-

gen sorgfältig lesen.

Die Maschine wiegt im vollständig zusammenge-

bauten Zustand etwa 26 - 29,1 kg. Holen Sie bei Be-

darf Hilfe, um die Maschine aus der Verpackung zu

Nehmen Sie den Hochdruckreiniger vorsichtig aus

der Verpackung und prüfen Sie, ob die nachfolgen-

den Teile vollständig sind:

– Sprühpistole/Hochdruckschlauch

– Fächerstrahl-Druckrohr

– Rotationsstrahl-Druckrohr

– Kurbel für Schlauchtrommel

(Aquatak 150 X/160 X)

– Befestigungsschraube (Aquatak 150 X/160 X)

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich

bitte an Ihren Händler.

1 Einschaltsperre für Abzug

6 Reinigungsmitteltank

Hochdruckreiniger Aquatak 150 Aquatak 150 X Aquatak 160 X Bestellnummer 3 600 H77 A.. 3 600 H77 B.. 3 600 H77 C..

Nennaufnahme [W] 2 700 2 700 3 000

Maximaler Druck [MPa] 15 15 16

Durchfluss [l/h] 550 550 600

Kapazität des Reinigungsmitteltanks [l] 3,0 2 x 1,5 3,0

Gewicht [kg] 26 27,5 29,1

Schutzklasse / I / I / I Seriennummer Siehe Seriennummer 15 (Typenschild) an der Maschine.

Abgebildete Komponenten

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13 7 • F 016 L70 723 • TMS • 13.09.11Deutsch - 3

9 Fächerstrahl-Druckrohr

11 Regler für Reinigungsmittel

14 Rotationsstrahl-Druckrohr

17 Anschlussstutzen für Hochdruckschlauch

Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Elektrische Sicherheit

Ihre Maschine benötigt einen Schutzleiteranschluss.

Die Betriebsspannung beträgt 230 V AC, 50 Hz (für

Nicht-EU Länder 220 V, 240 V je nach Ausführung).

Nur zugelassene Verlängerungskabel verwenden.

Informationen erhalten Sie bei Ihrer autorisierten

Wenn Sie beim Betrieb des Hochdruckreinigers ein

Verlängerungskabel benutzen wollen, sind folgende

Leiterquerschnitte erforderlich:

Hinweis: Wird ein Verlängerungskabel benutzt,

muss dieses – wie bei den Sicherheitsvorschriften

beschrieben – einen Schutzleiter besitzen, der über

den Stecker mit dem Schutzleiter Ihrer elektrischen

Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten

Elektriker oder die nächste Bosch Service-Vertre-

VORSICHT: Nicht vorschriftsmäßige Verlänge-

rungskabel können gefährlich sein. Verlänge-

rungskabel, Stecker und Kupplung müssen was-

serdichte, für den Außenbereich zugelassene

Kabelverbindungen sollten trocken sein und nicht

auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen

FI-Schalter (RCD) mit einem Fehlerstrom von maxi-

mal 30 mA zu benutzen. Dieser FI-Schalter sollte

vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft wer-

den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder-

lich, dass der an der Maschine angebrachte Stecker

mit dem Verlängerungskabel verbunden wird. Die

Kupplung des Verlängerungskabels muss vor

Spritzwasser geschützt sein, aus Gummi bestehen

oder mit Gummi überzogen sein. Das Verlänge-

rungskabel muss mit einer Zugentlastung verwendet

Wenn die Anschlussleitung beschädigt ist, darf sie

nur von einer autorisierten Bosch-Werkstatt repa-

Den geltenden Vorschriften entsprechend

darf der Hochdruckreiniger nie ohne einen

Systemtrenner an das Trinkwassernetz

angeschlossen werden.

Verwenden Sie einen Systemtrenner gemäß

Wasser, welches durch einen Systemtrenner ge-

flossen ist, ist ungenießbar.

Den Kabelhalter 8 an den Tragegriff montieren.

Kabelhalter fest andrücken damit er sicher einrastet.

Die Kurbel 5 mittels beiliegender Schraube an

der Schlauchtrommel montieren.

(Aquatak 150 X/160 X)

Das Anschlussstück 16 auf den Wasseran-

schluss 13 schrauben.

Der Wasserschlauch (nicht mitgeliefert) mit dem

Wasseranschluss und dem Gerät verbinden.

Hochdruckschlauch/Sprühpistole anschließen

/ Den Hochdruckschlauch 3 fest auf den An-

schlussstutzen 17 und das Druckrohr 7 anschlie-

Den Hochdruckschlauch 3 fest an das Druck-

rohr 7 anschließen. (Aquatak 150 X/160 X)

Setzen Sie das Fächerstrahl-Druckrohr 9 in die

Sprühpistole 7 ein. Drehen Sie das Fächerstrahl-

Druckrohr mit leichtem Druck um 90° im Uhrzeiger-

sinn, um es zu verriegeln. (Aquatak 150/150 X)

Schrauben Sie das Fächerstrahl-Druckrohr 9 in die

Sprühpistole 7 ein. (Aquatak 160 X)

Achtung! Vor Wartungs- oder Reinigungsar-

beiten das Gerät ausschalten und Netzstecker

ziehen. Gleiches gilt, wenn das Stromkabel be-

schädigt, angeschnitten oder verwickelt ist.

A B C D E E G F 016 L70 723.book Seite 3 Donnerstag, 29. September 2011 1:16 138 • F 016 L70 723 • TMS • 13.09.11Deutsch - 4

Nur Aquatak 150 X/160 X Den Hochdruckschlauch 3 von der Schlauch-

Den Hochdruckreiniger niemals mit aufgewickeltem

Hochdruckschlauch 3 auf der Schlauchtrommel 4

Fächerstrahl-Druckrohr

Aquatak 150/150 X Um den Strahl vom Fächer zum Punkt und zu-

rück zu verändern, den vorderen Ring am Fächer-

strahl-Druckrohr drehen.

Zum Sprühen von Reinigungsmittel, die Fächer-

strahldüse durch Drehen des hinteren Ringes von

der Hochdruck- auf die Niederdruckposition stellen.

Die Düse am vorderen Ring drehen, um den Fächer-

strahl zu verstellen.

Beachten Sie die Hinweise zum Gebrauch des

Hochdruckreinigers bezüglich Einstellung der Reini-

Aquatak 160 X Um den Strahl vom Fächer zum Punkt und zu-

rück zu verändern, die Hülse der Düse drehen.

Beim Arbeiten mit Reinigungsmittel die Düse

vorschieben, um sie von der Hochdruck- auf die Nie-

derdruckposition zu verstellen.

Die Düse drehen, um den Fächerstrahl zu verstellen.

Beachten Sie die Hinweise zum Gebrauch des

Hochdruckreinigers bezüglich Einstellung der Reini-

Rotationsstrahl-Druckrohr

Drehen Sie das Fächerstrahl-Druckrohr 9 90°

gegen den Uhrzeigersinn. Ziehen Sie das Fächer-

strahl-Druckrohr heraus. (Aquatak 150/150 X)

Schrauben Sie das Fächerstrahl-Druckrohr 9 aus

der Sprühpistole 7 heraus. (Aquatak 160 X)

Setzen Sie das Rotationsstrahl-Druckrohr 14 in

die Sprühpistole 7 ein. Drehen Sie das Rotations-

strahl-Druckrohr mit leichtem Druck um 90° im Uhr-

zeigersinn, um es zu verriegeln. (Aquatak 150/150 X)

Schrauben Sie das Rotationsstrahl-Druckrohr 14 in

die Sprühpistole 7 ein. (Aquatak 160 X)

Stellen Sie sicher, dass der Netzschalter in Stel-

lung ( ) steht und schließen Sie das Gerät an die

Den Wasserhahn öffnen.

Die Einschaltsperre 1 betätigen, um den Ab-

zug 2 freizugeben. Den Abzug 2 ganz durchdrü-

cken, bis das Wasser gleichmäßig fließt und sich

keine Luft mehr im Gerät und im Hochdruckschlauch

befindet. Den Abzug 2 loslassen. Die Ein-

schaltsperre 1 drücken.

Netzschalter 10 einschalten.

Die Sprühpistole 7 nach unten richten. Die Ein-

schaltsperre betätigen, um den Abzug 2 freizuge-

ben. Den Abzug 2 ganz durchdrücken.

Abzug 2 loslassen. Die Einschaltsperre drücken.

Die Sprühpistole ist jetzt verriegelt und kann nicht

aus Versehen betätigt werden.

Netzschalter 10 ausschalten.

Den Wasserhahn schließen. Den Netzanschluss

aus der Steckdose herausziehen.

Die Einschaltsperre 1 betätigen, um den Abzug 2

freizugeben. Den Abzug 2 ganz durchdrücken, bis

im Gerät kein Wasserdruck mehr vorhanden ist. Ab-

zug 2 loslassen. Die Einschaltsperre 1 drücken.

Den Wasserschlauch vom Gerät und dem Wasser-

Stellen Sie sicher, dass die Maschine auf ebenem

Gehen Sie mit dem Hochdruckschlauch nicht zu

weit nach vorne bzw. ziehen Sie das Gerät nicht am

Schlauch. Dies kann dazu führen, dass das Gerät

nicht mehr sicher steht und umfällt.

Knicken Sie den Hochdruckschlauch nicht und fah-

ren Sie nicht mit einem Fahrzeug darüber. Schützen

Sie den Hochdruckschlauch vor scharfen Kanten

Verwenden Sie das Rotationsstrahl-Druckrohr nicht

Arbeiten mit Reinigungsmitteln

Nur von Bosch freigegebene Reinigungsmittel

verwenden. Nichtgeeignete Reinigungsmittel

können das Gerät und den zu reinigenden Ge-

genstand beschädigen.

Einstellen/Verwenden

F H I J K O P Hinweise zum Gebrauch des

R F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13

9 • F 016 L70 723 • TMS • 13.09.11Deutsch - 5

/ Den Reinigungsmitteltank 6 mit Reinigungs-

mittel füllen, dieses vorher wie empfohlen verdün-

nen. Der Reinigungsmitteltank kann zum leichteren

Befüllen und Entleeren abgenommen werden.

/ Zum Sprühen von Reinigungsmittel die Fä-

cherstrahldüse auf die Niederdruckposition stellen.

Wir empfehlen im Sinne des Umweltschutzes Reini-

gungsmittel sparsam zum verwenden. Die auf dem

Behälter angebrachten Empfehlungen zur Verdün-

Bosch garantiert durch ein ausgewähltes Angebot

an Reinigungs- und Konservierungsmitteln den stö-

rungsfreien Betrieb des Gerätes.

Nur Aquatak 150/160 X Das Gerät ist mit einem Reinigungsmitteltank aus-

gestattet. Der Reinigungsmittelregler 11 wird nur

zum Einstellen der beizumischenden Reinigungs-

mittelmenge verwendet.

Nur Aquatak 150 X Das Gerät ist mit zwei Reinigungsmitteltanks ausge-

stattet. Der Reinigungsmittelregler 11 wird zur Um-

schaltung zwischen beiden Reinigungsmitteltanks

und zum Einstellen der beizumischende Reini-

gungsmittelmenge verwendet.

Empfohlene Reinigungsmethode

Schritt 1: Schmutz lösen

Reinigungsmittel sparsam aufsprühen und kurze

Zeit einwirken lassen.

Schritt 2: Schmutz entfernen

Den gelösten Schmutz mit hohem Druck entfernen.

Hinweis: Beim Reinigen senkrechter Flächen unten

beginnen mit dem Schmutz-/Reinigungsmittel und

nach oben weiterarbeiten. Beim Abspülen von oben

nach unten arbeiten.

Umweltbelastende Chemikalien dürfen nicht in den

Boden, ins Grundwasser, in Teiche, Flüsse etc. ge-

Bei der Verwendung von Reinigungsmitteln die An-

gaben auf der Verpackung und die vorgeschriebene

Konzentration genau einhalten.

Bei der Reinigung von Motorfahrzeugen die örtli-

chen Vorschriften beachten: Es muss verhindert

werden, dass abgesprühtes Öl ins Grundwasser ge-

Vor allen Arbeiten am Gerät Netzstecker

ziehen und Wasseranschluss lösen.

Hinweis: Führen Sie die folgenden Wartungsarbei-

ten regelmäßig aus, damit eine lange und zuverläs-

sige Nutzung gewährleistet ist.

Regelmäßig das Gerät auf offensichtliche Mängel

untersuchen, wie eine lose Befestigung und ver-

schlissene oder beschädigte Bauteile.

Prüfen, ob die Abdeckungen und Schutzeinrichtun-

gen intakt und richtig montiert sind. Notwendige Re-

paraturen oder Wartungsarbeiten sind vor dem Ein-

satz des Hochdruckreinigers durchzuführen.

Sollte der Hochdruckreiniger trotz sorgfältiger Her-

stellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienst-

stelle für Bosch-Gartengeräte ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Bestellnummer laut

Typenschild des Gerätes angeben.

Entfernen Sie den Adapter 16 am Wasseran-

schluss 13 und ziehen Sie den Filter 18 heraus.

Der Filter 18 kann mit einer Spitzzange leicht ent-

fernt werden. Spülen Sie den Filter und setzen ihn

wieder ein. Ersetzen Sie einen beschädigten Filter.

Der Hochdruckreiniger darf niemals verwendet wer-

den, wenn der Filter 18 fehlt oder defekt ist.

Wird der Hochdruckreiniger ohne bzw. mit de-

fektem Filter 18 betrieben, so erlischt die Garan-

Zum Transport das Gerät am oberen Griff fassen

und auf den Rädern rollen.

Zum Transport über Treppen oder Hindernissen das

Gerät am oberen Griff fassen und tragen.

Wenn das Gerät horizontal gelagert oder transpor-

tiert werden muss, sollte vorher der Reinigungsmit-

teltank entleert werden.

Das Äußere des Hochdruckreinigers mit Hilfe einer

weichen Bürste und einem Lappen reinigen. Was-

ser, Lösemittel und Poliermittel dürfen nicht verwen-

det werden. Alle Verschmutzungen entfernen, ins-

besondere die Lüftungsschlitze des Motors reinigen.

Ein nicht vollständig wasserentleerter Hochdruckrei-

niger wird durch Frost beschädigt. Das Gerät sollte

in einem frostfreiem Raum gelagert werden.

Keine anderen Gegenstände darauf stellen.

Sicherstellen, dass die Kabel beim Zusammen- und

Aufklappen nicht eingeklemmt werden. Hochdruck-

schlauch nicht knicken.

M N I K L L Filter reinigen/prüfen

Abstellen nach Gebrauch

S F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13 10 • F 016 L70 723 • TMS • 13.09.11Deutsch - 6

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine

einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden

Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe

Motor läuft nicht an Stecker nicht angeschlossen

Sicherung hat ausgelöst

Verlängerungskabel beschädigt

Motorschutz hat ausgelöst

Andere Steckdose benutzen

Ohne Verlängerungskabel versuchen

Den Motor 5 Minuten abkühlen lassen

Pumpe, Waserschlauch oder Zubehör

Motor bleibt stehen Sicherung hat ausgelöst

Netzspannung nicht richtig

Motorschutz hat ausgelöst

Sicherung austauschen

Netzspannung prüfen, muss der Angabe

auf dem Typenschild entsprechen

Den Motor 5 Minuten abkühlen lassen

Sicherung löst aus Sicherung zu schwach An einen Stromkreis anschließen, der

passend zur Leistung des Hochdruckrei-

nigers abgesichert ist

Überhöhter Arbeitsdruck Düse teilweise verstopft Düse reinigen

Pulsierender Druck Luft im Wasserschlauch oder Pumpe

Wasserversorgung nicht korrekt

Wasserfilter verstopft

Wasserschlauch gequetscht oder ge-

Hochdruckschlauch zu lang

Hochdruckreiniger mit offener Sprühpis-

tole und offenem Wasserhahn laufen las-

sen, bis ein gleichmäßiger Arbeitsdruck

Prüfen, ob der Wasseranschluss den An-

gaben in den technischen Daten ent-

spricht. Die kleinsten Wasserschläuche

die verwendet werden dürfen, sind 1/2"

Wasserfilter reinigen

Wasserschlauch gerade auslegen

Hochdruckschlauch-Verlängerung ab-

nehmen, max. Wasserschlauchlänge

Druck gleichmäßig aber zu

Hinweis: Bestimmtes Zube-

hör verursacht einen niedri-

Start-/Stoppventil abgenutzt

Abzug 5 mal schnell hintereinander betä-

Motor läuft, aber kein Ar-

Wasser nicht angeschlossen

Der Hochdruckreiniger

Pumpe oder Sprühpistole undicht Wenden Sie sich an den autorisierten

Maschine ist undicht Pumpe ist undicht 6 Tropfen pro Minute sind zulässig. Bei

nicht normalen, beträchtlichen Undichtig-

keiten Kontakt mit dem autorisierten

Bosch Kundendienst aufnehmen.

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13 11 • F 016 L70 723 • TMS • 13.09.11Deutsch - 7

Elektrowerkzeuge, Zubehör und Verpackungen sol-

len einer umweltgerechten Wiederverwertung zuge-

Werfen Sie Elektrowerkzeuge nicht in den Haus-

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elek-

tronik-Altgeräte und ihrer Umsetzung

in nationales Recht müssen nicht

mehr gebrauchsfähige Elektro- und

Elektronikgeräte getrennt gesammelt

und einer umweltgerechten Wiederverwertung zu-

Der Kundendienst beantwortet Ihre Fragen zu Re-

paratur und Wartung Ihres Produkts sowie zu Er-

satzteilen. Explosionszeichnungen und Informatio-

nen zu Ersatzteilen finden Sie auch unter:

www.bosch-garden.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne

bei Fragen zu Kauf, Anwendung und Einstellung von

Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heim-

werker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der

Deutschen Heimwerker Akademie

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

Fax: +49 (1805) 70 74 11*

(* Festnetzpreis 14 ct/min, höchstens 42 ct/min

aus Mobilfunknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min

aus Mobilfunknetzen)

Fax.: +49 (711) 7 58 19 30

service.elektrowerkzeuge@at.bosch.com

Messwerte für Geräusch ermittelt entsprechend

Der A-bewertete Geräuschpegel des Gerätes be-

trägt typischerweise: Schalldruckpegel 80 dB(A)

(Aquatak 150/150 X)/80 dB(A) (Aquatak 160 X);

Schallleistungspegel 90 dB(A) (Aquatak 150/150 X)/

91 dB(A) (Aquatak 160 X). Unsicherheit K =3 dB

(Aquatak 150/150 X)/3 dB (Aquatak 160 X).

Schwingungsgesamtwerte a

Richtungen) und Unsicherheit K ermittelt entspre-

Wir erklären in alleiniger Verantwortung, dass das

unter „Technische Daten“ beschriebene Produkt mit

den folgenden Normen oder normativen Dokumen-

ten übereinstimmt: EN 60335 gemäß den Bestim-

mungen der Richtlinien 2011/65/EU, 2004/108/EG,

2006/42/EG, 2000/14/EG.

2000/14/EG: Garantierter Schallleistungspegel

93 dB(A) (Aquatak 150/150 X)/94 dB(A) (Aquatak

Bewertungsverfahren der Konformität gemäß An-

Produktkategorie: 27

Technische Unterlagen (2006/42/EG, 2000/14/EG)

Änderungen vorbehalten

Konformitätserklärung

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13

S F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723 - F Seite 6 Donnerstag, 29. September 2011 1:29 13

S F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723 - E Seite 6 Donnerstag, 29. September 2011 1:31 13

R F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

tacco dell’acqua 13.

A B C F 016 L70 723.book Seite 3 Donnerstag, 29. September 2011 1:16 1345 • F 016 L70 723 • TMS • 13.09.11Italiano - 4

O P R F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723 - I Seite 7 Donnerstag, 29. September 2011 1:34 13

R F 016 L70 723.book Seite 4 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

sche en elektronische apparaten en

de omzetting van de richtlijn in natio-

naal recht moeten niet meer bruik-

bare elektrische en elektronische ap-

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13

S F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13 64 • F 016 L70 723 • TMS • 13.09.11Svenska - 1

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13

Märkeffekt [W] 2 700 2 700 3 000

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13

dreie den bakre ringen.

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13 78 • F 016 L70 723 • TMS • 13.09.11Suomi - 1

F 016 L70 723.book Seite 1 Donnerstag, 29. September 2011 1:16 13 79 • F 016 L70 723 • TMS • 13.09.11Suomi - 2

F 016 L70 723.book Seite 2 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723 - FIN Seite 6 Donnerstag, 29. September 2011 1:39 13

S F 016 L70 723.book Seite 6 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13

S F 016 L70 723.book Seite 5 Donnerstag, 29. September 2011 1:16 13

F 016 L70 723.book Seite 7 Donnerstag, 29. September 2011 1:16 13 100 • F 016 L70 723 • TMS • 13.09.11
