BEDIENUNGSANLEITUNG PAM 0540 BOSCH

de Gebrauchsanweisung

sv Instruktionshäfte

aRobert Bosch Hausgeräte GmbH Carl-Wery-Str. 34

GermanyInhaltsverzeichnis

Tipps zur Entsorgung der Verpackung4

Tipps zur Entsorgung Ihres Altgerätes4

Tipps zum Energiesparen 4

Vor dem Einschalten Ihres Gerätes5

Falls Kinder im Haus sind5

Vorstellung Ihres neuen Gerätes

Beschreibung des Gerätes 6

Beschreibung des Zubehörs8

Betriebsbedingungen 8

Transportbedingungen9

Bedienung Ihres Gerätes

Vorbereitung des Geräts9

Möglichkeiten der Warmluftabführung 10

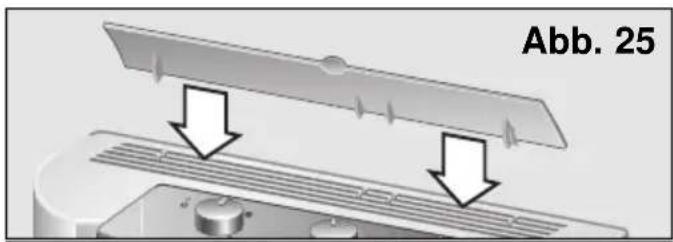

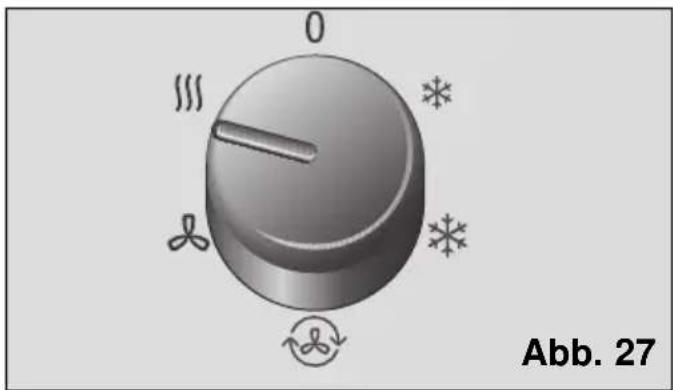

Heizen (modellabhängig)14

Reinigung und Wartung

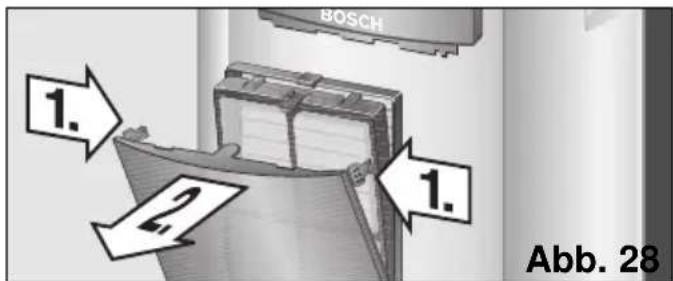

Reinigung und Austausch der Filter15

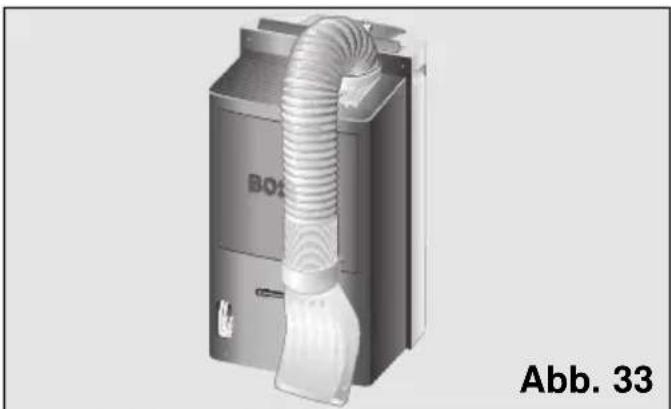

Lagerung des Gerätes am Ende der Saison 16

Vor der Inbetriebnahme zu Saisonbeginn16

Hinweise, die Ihnen einen Anruf beim

Kundendienst ersparen können

Allgemeine Hinweise zum Betrieb 17

Allgemeine Hinweise zum Geräuschpegel 17

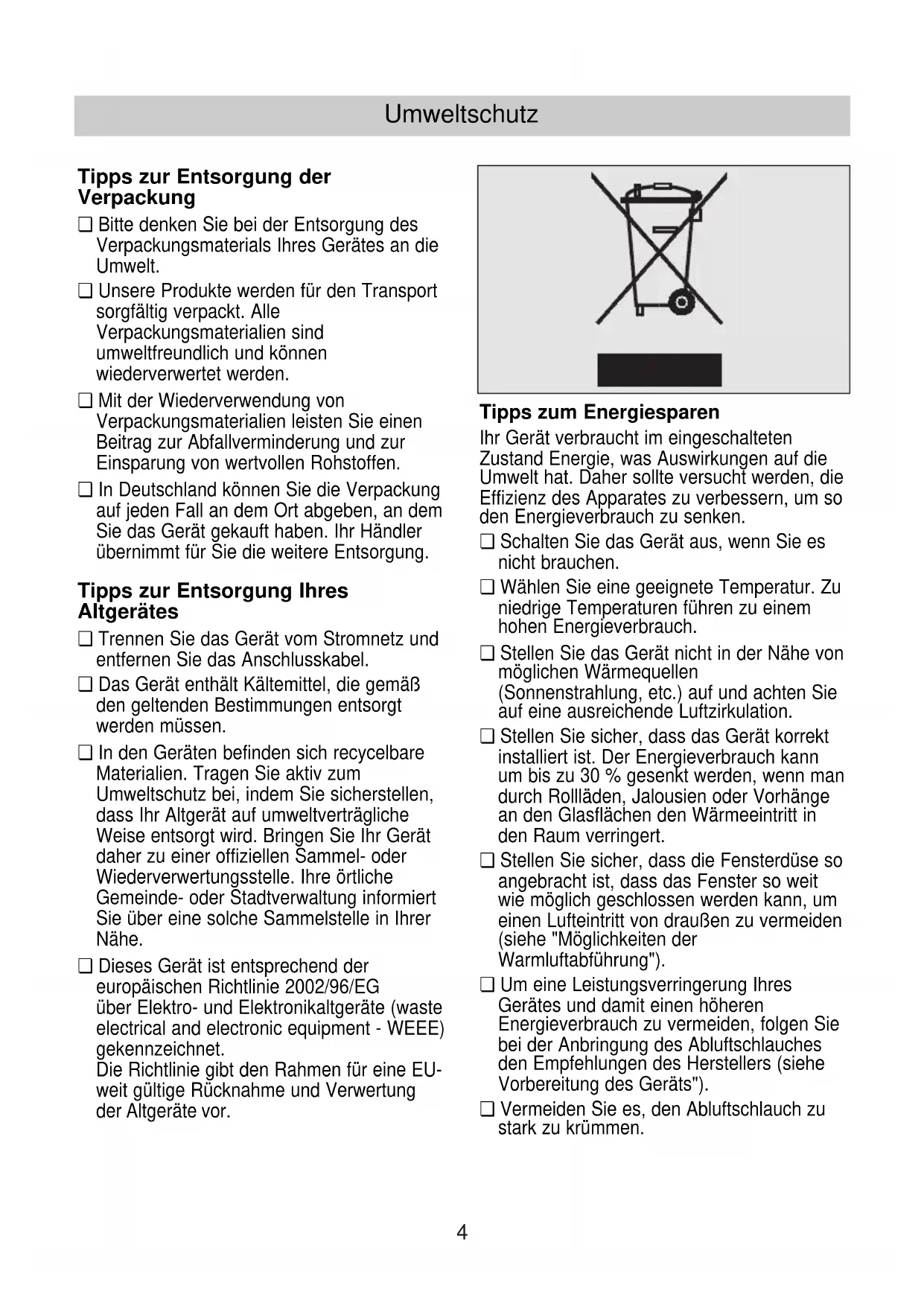

Tipps zur Entsorgung der

❏ Bitte denken Sie bei der Entsorgung des

Verpackungsmaterials Ihres Gerätes an die

❏ Unsere Produkte werden für den Transport

sorgfältig verpackt. Alle

Verpackungsmaterialien sind

umweltfreundlich und können

wiederverwertet werden.

❏ Mit der Wiederverwendung von

Verpackungsmaterialien leisten Sie einen

Beitrag zur Abfallverminderung und zur

Einsparung von wertvollen Rohstoffen.

❏ In Deutschland können Sie die Verpackung

auf jeden Fall an dem Ort abgeben, an dem

Sie das Gerät gekauft haben. Ihr Händler

übernimmt für Sie die weitere Entsorgung.

Tipps zur Entsorgung Ihres

❏ Trennen Sie das Gerät vom Stromnetz und

entfernen Sie das Anschlusskabel.

❏ Das Gerät enthält Kältemittel, die gemäß

den geltenden Bestimmungen entsorgt

❏ In den Geräten befinden sich recycelbare

Materialien. Tragen Sie aktiv zum

Umweltschutz bei, indem Sie sicherstellen,

dass Ihr Altgerät auf umweltverträgliche

Weise entsorgt wird. Bringen Sie Ihr Gerät

daher zu einer offiziellen Sammel- oder

Wiederverwertungsstelle. Ihre örtliche

Gemeinde- oder Stadtverwaltung informiert

Sie über eine solche Sammelstelle in Ihrer

❏ Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG

über Elektro- und Elektronikaltgeräte (waste

electrical and electronic equipment - WEEE)

Die Richtlinie gibt den Rahmen für eine EU-

weit gültige Rücknahme und Verwertung

Tipps zum Energiesparen

Ihr Gerät verbraucht im eingeschalteten

Zustand Energie, was Auswirkungen auf die

Umwelt hat. Daher sollte versucht werden, die

Effizienz des Apparates zu verbessern, um so

den Energieverbrauch zu senken.

❏ Schalten Sie das Gerät aus, wenn Sie es

❏ Wählen Sie eine geeignete Temperatur. Zu

niedrige Temperaturen führen zu einem

hohen Energieverbrauch.

❏ Stellen Sie das Gerät nicht in der Nähe von

möglichen Wärmequellen

(Sonnenstrahlung, etc.) auf und achten Sie

auf eine ausreichende Luftzirkulation.

❏ Stellen Sie sicher, dass das Gerät korrekt

installiert ist. Der Energieverbrauch kann

um bis zu 30 % gesenkt werden, wenn man

durch Rollläden, Jalousien oder Vorhänge

an den Glasflächen den Wärmeeintritt in

den Raum verringert.

❏ Stellen Sie sicher, dass die Fensterdüse so

angebracht ist, dass das Fenster so weit

wie möglich geschlossen werden kann, um

einen Lufteintritt von draußen zu vermeiden

(siehe "Möglichkeiten der

Warmluftabführung").

❏ Um eine Leistungsverringerung Ihres

Gerätes und damit einen höheren

Energieverbrauch zu vermeiden, folgen Sie

bei der Anbringung des Abluftschlauches

den Empfehlungen des Herstellers (siehe

Vorbereitung des Geräts").

❏ Vermeiden Sie es, den Abluftschlauch zu

stark zu krümmen.Wichtige Hinweise

Vor dem Einschalten Ihres Gerätes

❏ Lesen Sie vor der ersten Inbetriebnahme

des Gerätes die Gebrauchsanleitung

aufmerksam durch. Sie enthält wichtige

Informationen für den Gebrauch sowie für

die Wartung und Ihre Sicherheit.

❏ Bewahren Sie diese Gebrauchsanleitung

auf. Sie könnte für einen anderen Benutzer

❏ Nehmen Sie kein beschädigtes Gerät in

❏ Aufstellung und Anschluss Ihres Gerätes

müssen gemäß der Montageanleitung

erfolgen und den geltenden gesetzlichen

Vorschriften entsprechen. Eine

Nichtbeachtung dieser Anweisungen kann

zu einem Verlust des Garantieanspruches

❏ Unsere Geräte erfüllen die gültigen

Sicherheitsbestimmungen. Reparaturen

dürfen ausschließlich von fachkundigen

Technikern durchgeführt werden. Ihre

eigene Sicherheit steht auf dem Spiel.

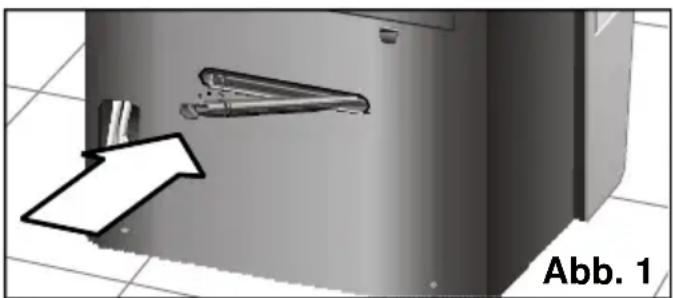

❏ Stellen Sie sicher, dass der Stopfen des

Wasserablaufes fest sitzt (siehe Abb. 1), da

er sich während des Transportes gelöst

❏ Verwenden Sie das mitgelieferte Zubehör

sowie das Sonderzubehör, das in Abschnitt

Beschreibung des Zubehörs beschrieben

wird, um das Eindringen von Außenluft in

den Raum so gering wie möglich zu halten.

❏ Für die Abführung der Warmluft bieten wir

für Schiebefenster und -türen spezielles

Zubehör an, welches den Eintritt warmer

Außenluft verhindert und so die Effizienz

des Klimagerätes erhöht (siehe Abschnitt

"Beschreibung des Zubehörs").

❏ Stellen Sie sicher, dass die Luftein- und -

auslässe nicht blockiert sind. Halten Sie sie

sauber und frei von Schmutz, Staub sowie

❏ Stellen Sie sicher, dass die Filter des

Gerätes sauber und richtig eingebaut sind

(siehe Abschnitt “Reinigung und Austausch

❏ Lüften Sie Ihre Wohnung / Ihr Haus

während des Sommers in den frühen

Morgenstunden und während der Nacht,

wenn die Luft im Freien am kühlsten ist.

❏ Wir weisen ausdrücklich darauf hin, dass

diese Geräte nur für den Hausgebrauch

bzw. für kommerzielle Verwendung

bestimmt sind; hierbei ist unter

“kommerzieller Verwendung” ausschließlich

die Benutzung in Büroräumen bzw. Räumen

mit den in den Produktkatalogen

spezifizierten Abmessungen und

Charakteristika zu verstehen.

❏ Bei industriellem Einsatz – hierunter ist der

Betrieb in großen Räumen oder in der Nähe

von künstlichen Wärmequellen (elektrische

Heizwiderstände, Öfen, etc.) zu verstehen –

lehnen wir jede Haftung sowie

Garantieansprüche ab.

Falls Kinder im Haus sind

❏ Es ist verboten, auf das Gerät zu steigen,

sich darauf zu setzen oder sich gegen die

vordere Tür oder das Klimagerät zu lehnen.

Das Gerät könnte umkippen, und es könnte

zu Sach- bzw. Personenschäden kommen.

❏ Lassen Sie nicht zu, dass Kinder mit der

Klimaanlage spielen oder sie bedienen.

❏ Halten Sie kleine Kinder vom Klimagerät

fern, ganz besonders, wenn die vordere Tür

offen steht, um zu vermeiden, dass sie sich

daran hängen oder lehnen. Das Gerät

❏ Sorgen Sie dafür, dass Kinder nicht an den

Luftauslassöffnungen bzw. dem Gitter des

Außengeräts herumspielen oder

Gegenstände hineinzustecken versuchen.

Dies gilt auch für alle anderen Öffnungen

Vorstellung Ihres neuen Gerätes

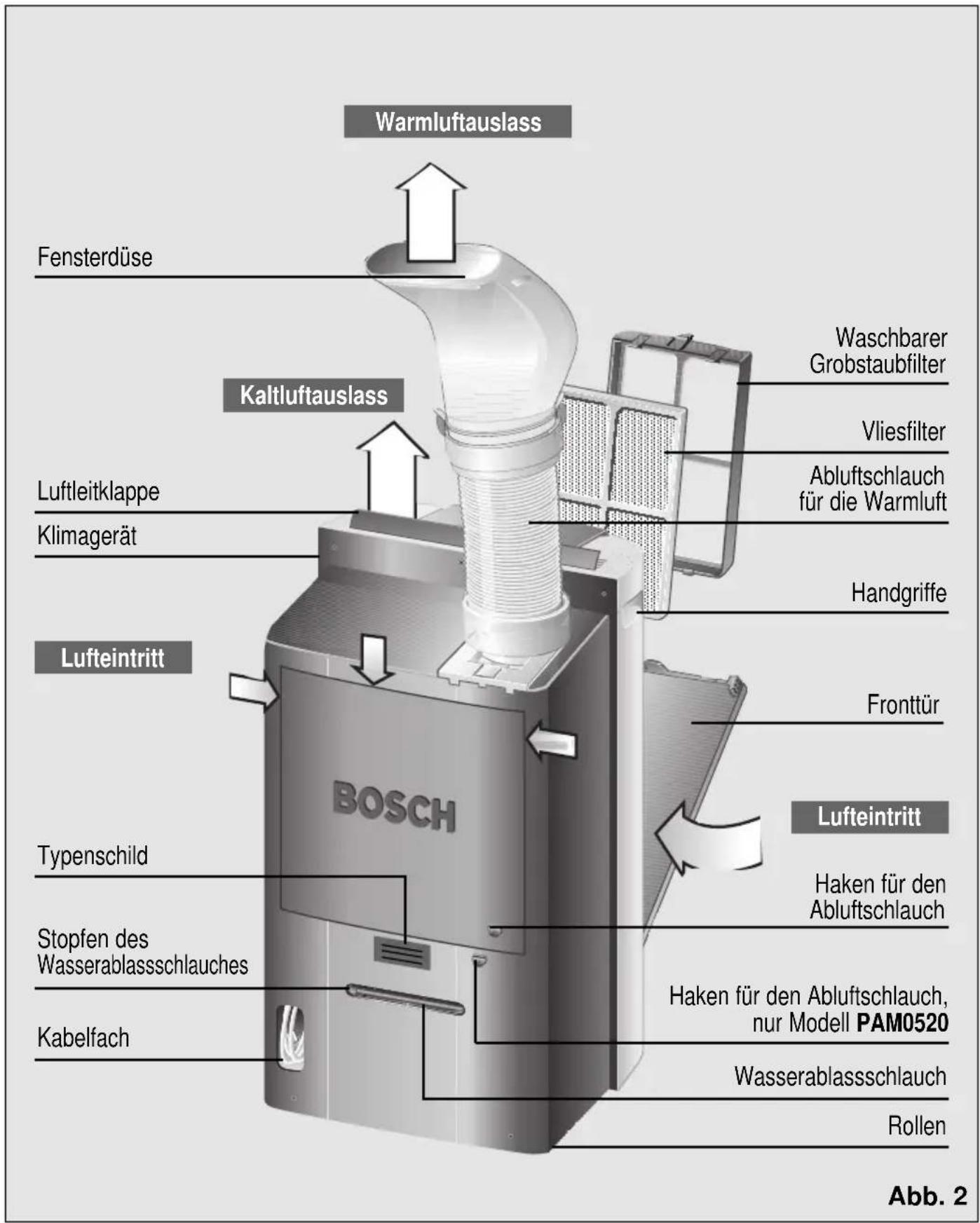

Beschreibung des Gerätes

Wasserablassschlauches

Wasserablassschlauch

Haken für den Abluftschlauch,

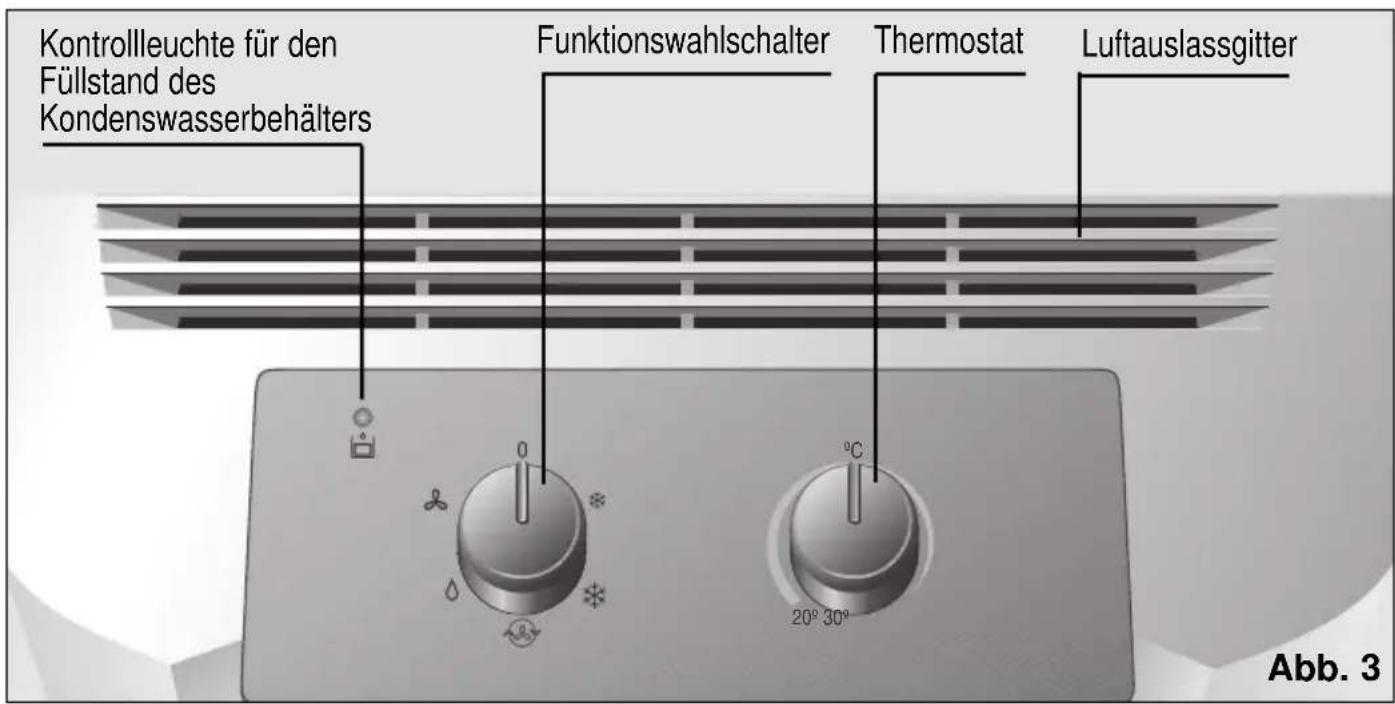

Vorstellung Ihres neuen Gerätes

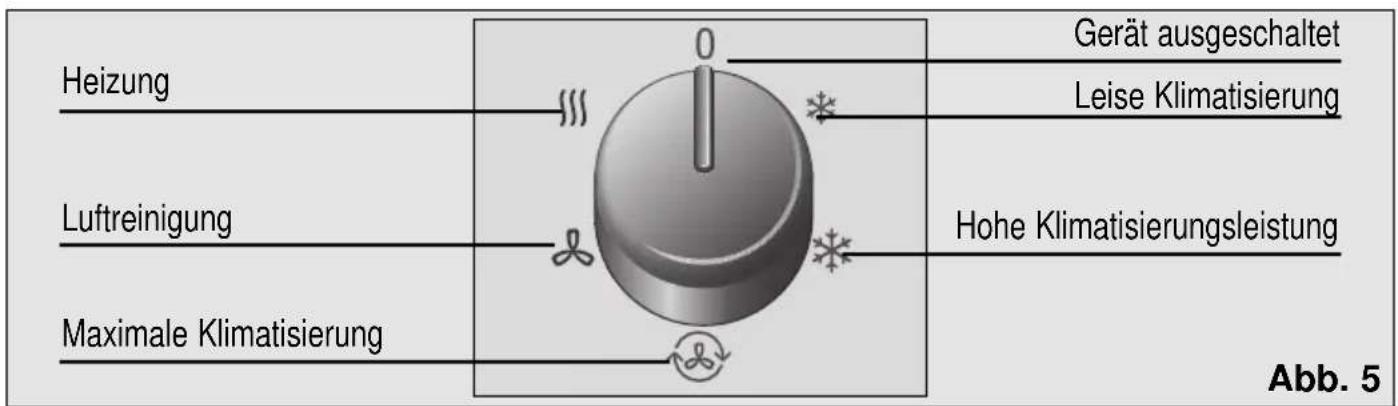

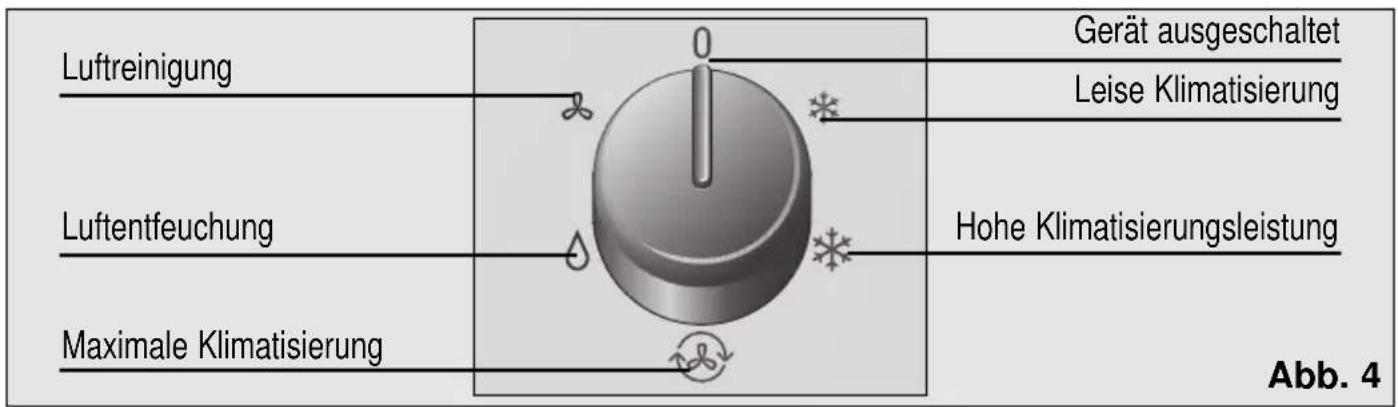

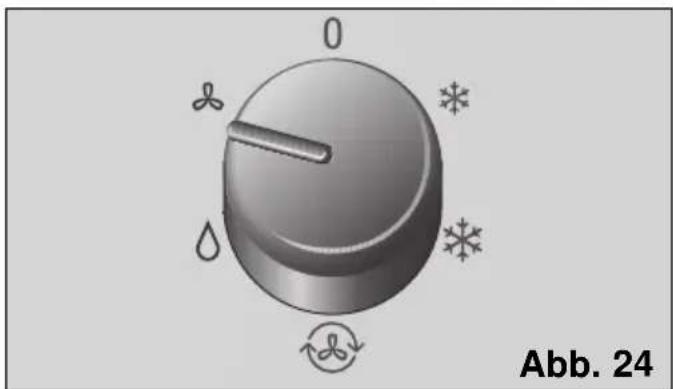

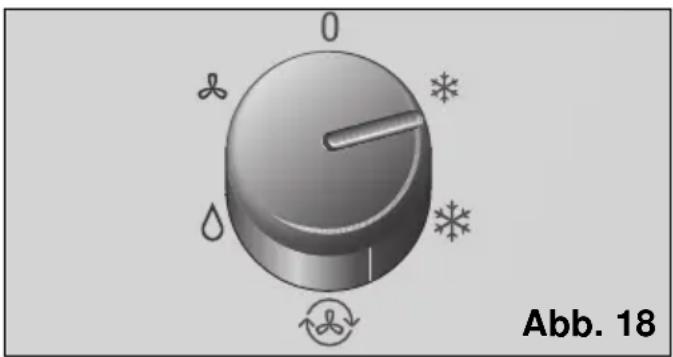

Funktionswahlschalter

Kontrollleuchte für den

Kondenswasserbehälters

Leise Klimatisierung

Hohe Klimatisierungsleistung

Maximale Klimatisierung

Leise Klimatisierung

Hohe Klimatisierungsleistung

Maximale Klimatisierung

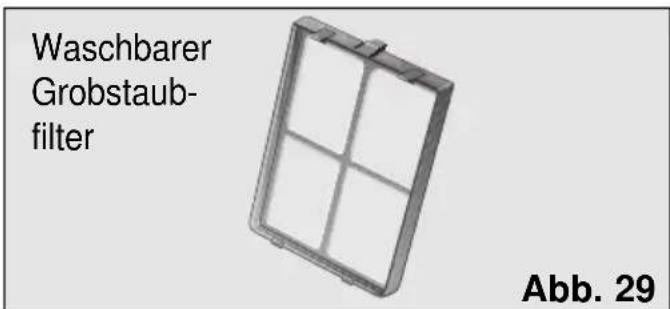

Modelle PAM0520 / PAM0540Fenster- Waschbarer Vlies 2-fach Wanddurchführung Balkonleiste

sauger Grobstaubfilter filter Spezialfilter

Art. Nr.: Art. Nr.: Art. Nr.:

Vorstellung Ihres neuen Gerätes

Beschreibung des Zubehörs

√ Serienausstattung.

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen

Kundendienst der Marke oder im Fachhandel erworben werden.

Dieses Sonderzubehör kann unter der o.a. Artikelnummer beim offiziellen

Kundendienst der Marke erworben werden.

❏ Dieses Klimagerät ist für den Anschluss an

ein Stromnetz mit 220/240 V und 50Hz

ausgelegt. Die Netzsteckdose muss geerdet

❏ Absicherung mittels einer 10 A-Sicherung

❏ Eventuell verwendete Verlängerungskabel

müssen mit einem Schutzleiter versehen

sein, ihr Querschnitt muss mindestens

pro Anschluss betragen, und sie

dürfen nicht länger als 25 m sein.

❏ Auf der Rückseite des Gerätes befindet sich

ein Fach für das Anschlusskabel, Abb. 2.

❏ Achten Sie darauf, dass kein Wasser in das

Geräteinnere gelangt.

❏ Vermeiden Sie ein Verdecken der Luftein-

und -auslässe Ihres Gerätes.

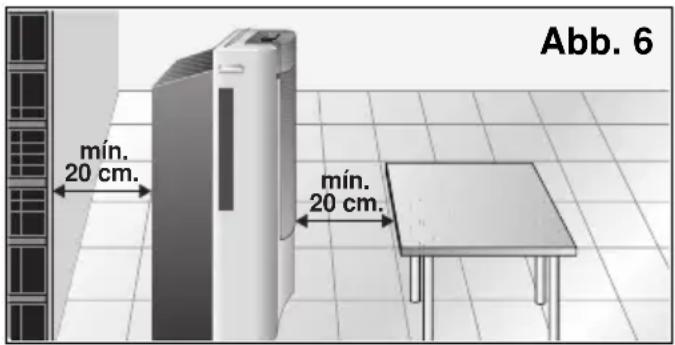

❏ Bevor Sie Ihr Gerät einschalten, achten Sie

aus Sicherheitsgründen darauf, dass

zwischen dem Gerät und anderen

Gegenständen ein Mindestabstand von 20

cm eingehalten wird, Abb. 6.

mín. 20 cm. mín. 20 cm.

Sollte das Netzkabel aus irgendeinem Grund

gegen ein neues ausgetauscht werden

müssen, so darf dieser Austausch nur durch

autorisiertes Kundendienstpersonal erfolgen.

Bitte vergessen Sie nicht, wenn das Gerät

ausgeschaltet wurde, 3 Minuten zu warten,

bevor Sie es wieder einschalten.9

Diese Zeitspanne ist nötig, um den

einwandfreien Betrieb des Geräts zu

Während des Kühl- und

Entfeuchtungsbetriebs entsteht warme

Abluft, welche durch den Abluftschlauch

abgeführt wird. Vermeiden Sie daher in

diesen beiden Betriebsarten den direkten

Kontakt mit der durch den Abluftschlauch

ausgestoßenen Luft bzw. mit dem

Transportbedingungen

Zum einfacheren Transport ist das Gerät mit

Rollen ausgestattet. Sollte es notwendig sein,

das Gerät für seinen Transport zu kippen, so

gehen Sie bitte folgendermaßen vor:

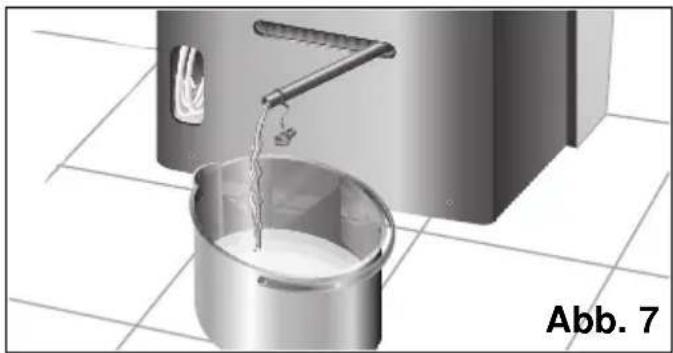

❏ Entleeren Sie zuerst den Wasserbehälter im

Geräteinneren mit Hilfe des

Wasserablassschlauches, der auf der

Rückseite des Gerätes angebracht ist. Der

Schlauch muss nur aus seiner Halterung

genommen und das angefallene

Kondenswasser in ein Gefäß abgelassen

werden (siehe Abb. 7).

❏ Wenn das Gerät gekippt wurde, sollte

zumindest eine Stunde vegehen, bevor Sie

es wieder einschalten. Diese Zeit ist für die

Stabilisierung des Kühlkreislaufs notwendig.

Bedienung Ihres Gerätes

Vorbereitung des Geräts

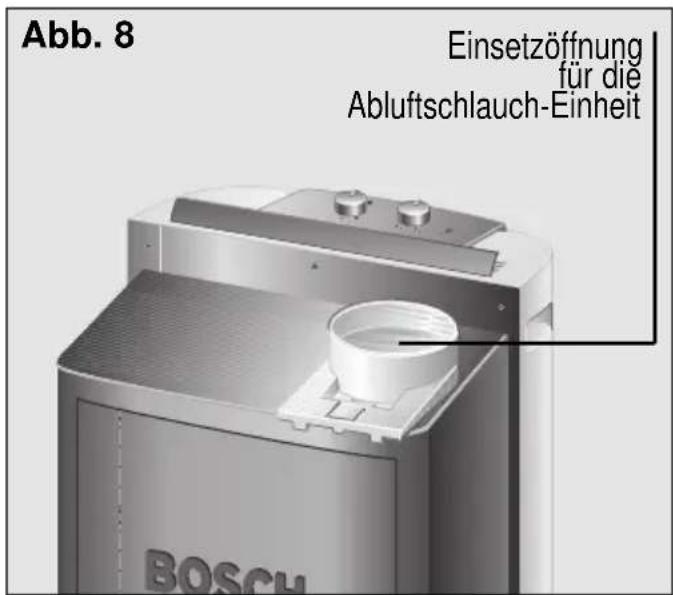

Anschluss des Abluftschlauches

Abluftschlauch in die Kupplung mit dem

„Push“-Button einführen und nach links

festschrauben, siehe Abb. 8.

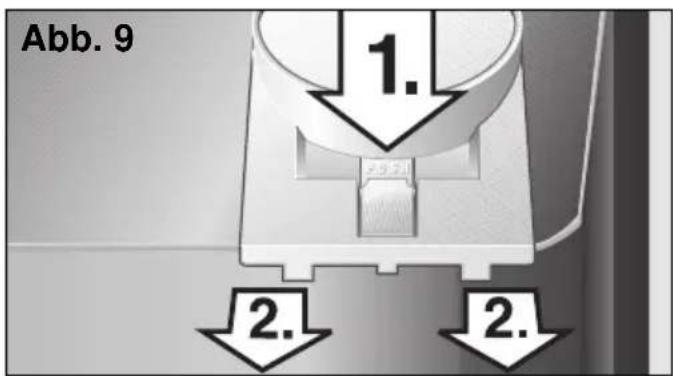

Falls es Ihnen leichter fällt, können Sie auch

den “Push”-Button niederdrücken und die

ganze Kupplungsplatte herausziehen, siehe

Abluftschlauch-Einheit

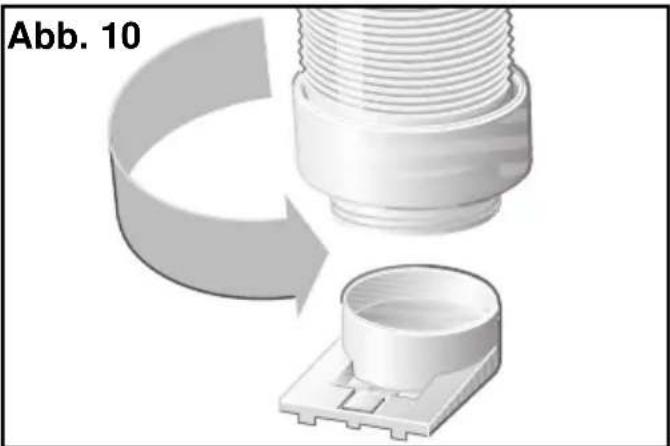

Dann schrauben Sie den Abluftschlauch, wie

in Abb. 10 dargestellt, in der Kupplung fest

und vergewissern sich, dass er fest sitzt.10

Bedienung Ihres Gerätes

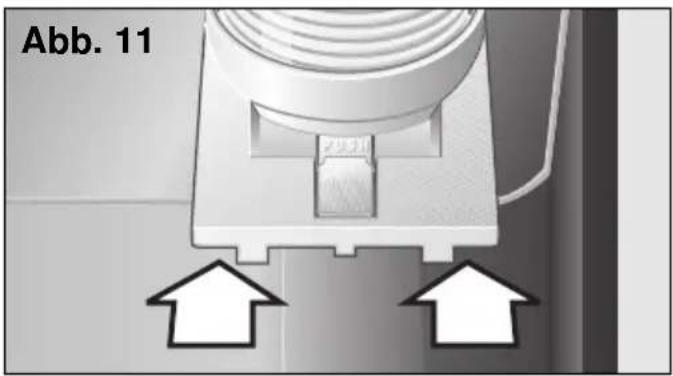

Dann können Sie die Kupplungsplatte mit dem

Schlauch wieder in die Halterung einschieben,

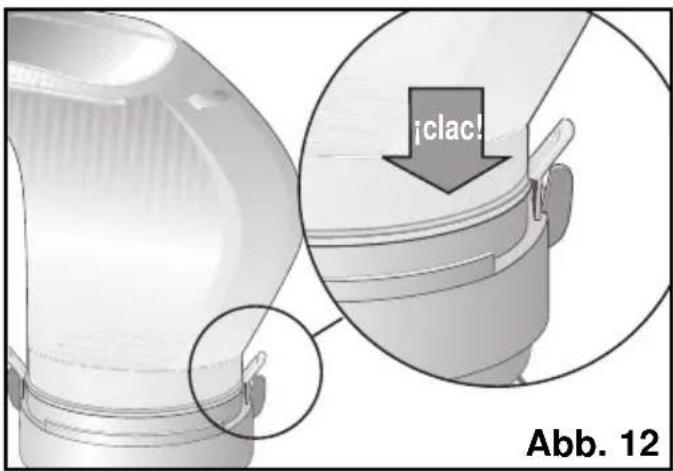

Befestigung der Fensterdüse am

Stecken sie die Fensterdüse auf das freie

Ende des Schlauchs und drücken Sie beide

Teile gegeneinander, bis sie mit einem

hörbaren Klick einrasten. Vergewissern Sie

sich, dass die Clips einrasten, damit die

Fensterdüse sich nicht vom Schlauch lösen

kann. Siehe Abb. 12.

❏ Stecken Sie die Fensterdüse auf den

❏ Öffnen Sie das Fenster leicht und schieben

Sie die Fensterdüse zwischen Fensterflügel

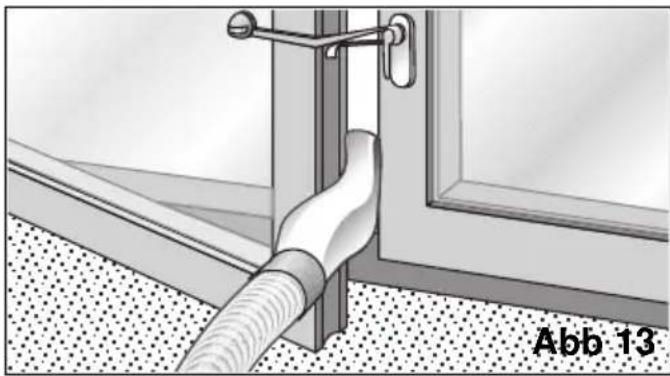

❏ Schließen Sie das Fenster wieder so weit

wie möglich und fixieren Sie es mit dem

mitgelieferten Fenstersauger, siehe Abb. 13.

Sie können auch das Zubehör für

Schiebefenster / Balkontüren (siehe Abschnitt

"Beschreibung des Zubehörs") verwenden

(Abb. 14: a, b, c, d). Dieses kann sowohl für

horizontale als auch für vertikale Fenster

Bedienung Ihres Gerätes

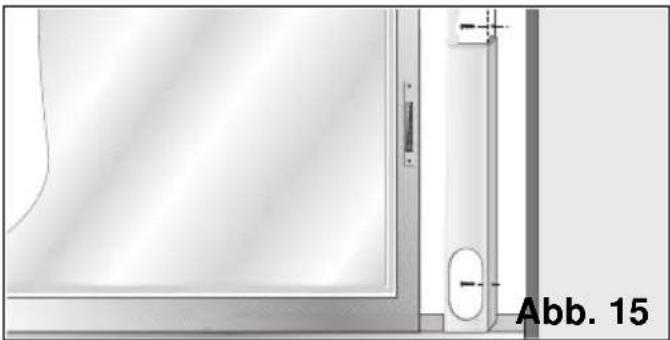

Um das Zubehör am Fenster/ an der Tür zu

montieren, hat es zwei Löcher an der Seite.

Mit zwei Schrauben (nicht im Zubehör

enthalten) kann es am Rahmen oder der

Wand befestigt werden, um ein Bewegen oder

Herausfallen zu vermeiden.

Für die Festinstallation benötigen Sie das

Sonderzubehör "Wanddurchführung". Es ist

unter der Bestellnummer PAZ11001 im

Fachhandel erhältlich.

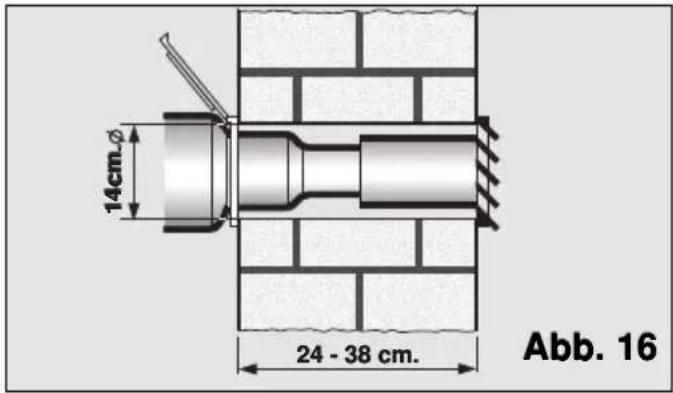

❏ Um die Warmluft durch die Wand abführen

zu können, muss in der betreffenden Mauer

für das Passrohr eine Öffnung mit 14 cm

Durchmesser gebohrt werden, siehe

Nach der Installation die Fensterdüse

abziehen und den Schlauch an das

Zubehörteil anschliessen.

Hinweise zur Verlegung des

Halten Sie den Abluftschlauch so kurz wie

möglich (maximale Länge 140 cm) und

achten Sie bei der Verlegung des

Schlauches auf einen weiten Kurvenradius.

Andernfalls kann die Warmluftabfuhr

gestört werden, was zu einer Verminderung

der Kühlleistung und zu einer Erhöhung

des Energieverbrauchs führen kann.

Zur Erzielung einer größtmöglichen

Kühlleistung und eines kleinstmöglichen

Geräuschpegels empfehlen wir, den

Abluftschlauch nicht nach unten zu biegen,

sondern in einer Position wie in Abb. 17

dargestellt zu verlegen.

Bedienung Ihres Gerätes

In dieser Funktion kühlt, reinigt und entfeuchtet

das Klimagerät die Raumluft und sorgt auf

diese Weise für ein angenehmes Klima:

❏ Schließen Sie das Gerät an das Stromnetz

❏ Schließen Sie den Abluftschlauch an, siehe

Abschnitt “Möglichkeiten der

❏ Prüfen Sie, ob sich der Stopfen korrekt auf

dem Wasserablassschlauch befindet, um zu

vermeiden, dass Wasser austritt, Abb. 1.

❏ Öffnen Sie die Luftleitklappe auf der

Geräteoberseite. Beim Modell PAM0530

kann die Luftleitklappe zur effizienteren

Luftumwälzung wie in den Abbildungen 24

und 26 dargestellt, aufgesteckt werden.

❏ Betriebsart für Klimabetrieb auswählen:

leise , hohe Leistung oder

Maximalleistung , siehe Abb. 18. (In der

Funktion "Leise Klimatisierung" ist der

Luftdurchsatz des Gerätes geringer).

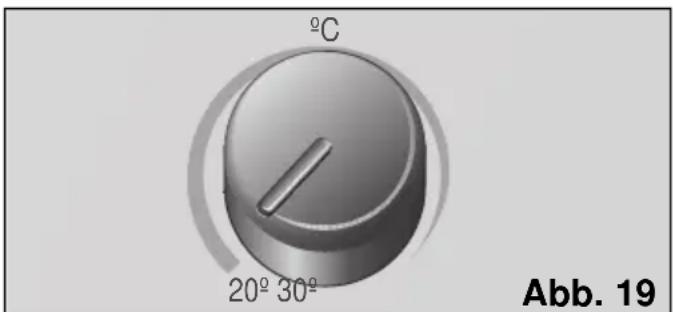

❏ Stellen Sie den Thermostat auf die gewünschte

Temperatur ein. Sollte sich das Gerät

automatisch abschalten, weil die am

Thermostat eingestellte Raumtemperatur

erreicht wurde, muss abgewartet werden, bis

die Raumtemperatur wieder um 2-3°C ansteigt,

damit es sich wieder einschaltet. Abb. 19.

Während der Klimatisierung wird das

angefallene Kondenswasser automatisch

verdampft und gemeinsam mit der warmen

Abluft durch den Abluftschlauch ins Freie

Bei hoher Luftfeuchtigkeit kann es jedoch

vorkommen, dass nicht das gesamte

Kondenswasser verdampft wird. Dieses

sammelt sich dann im Kondenswasserbehälter

im Inneren des Gerätes. Wird ein bestimmtes

Niveau erreicht, leuchtet die Kontrollleuchte auf

und zeigt an, dass der Behälter entleert werden

muss. In diesem Fall kühlt das Gerät nicht

mehr. Zum Entleeren des Behälters verwenden

Sie den an der Geräterückseite befindlichen

Wasserablassschlauch:

❏ Schalten Sie das Gerät aus.

❏ Stellen Sie einen Behälter unter die

Wasserablassschlauches. Die maximale

Wassermenge, die sich im Gerät

gesammelt haben kann, beträgt ca. 750

❏ Ziehen Sie den Wasserablassschlauch aus

seiner Halterung, entfernen Sie den Stopfen

vom Schlauch und entleeren Sie das Wasser.

Vergessen Sie nicht, den Stopfen des

Wasserablassschlauches nach dem

Entleeren und vor dem erneuten

Einschalten des Gerätes wieder

aufzustecken. Anderenfalls kann beim

Betrieb des Gerätes Wasser austreten.

Bitte vergessen Sie nicht, wenn das Gerät

ausgeschaltet wurde, 3 Minuten zu warten,

bevor Sie es wieder einschalten. Diese

Zeitspanne ist nötig, um den einwandfreien

Betrieb des Geräts zu gewährleisten.

Mit dieser Funktion verringert das Gerät die

Luftfeuchtigkeit und reinigt die Raumluft.

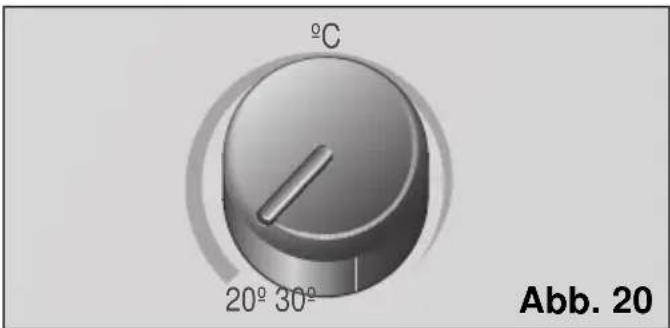

❏ Stellen Sie den Thermostat auf die

niedrigste Temperatur ein, Abb. 20.13

Bedienung Ihres Gerätes

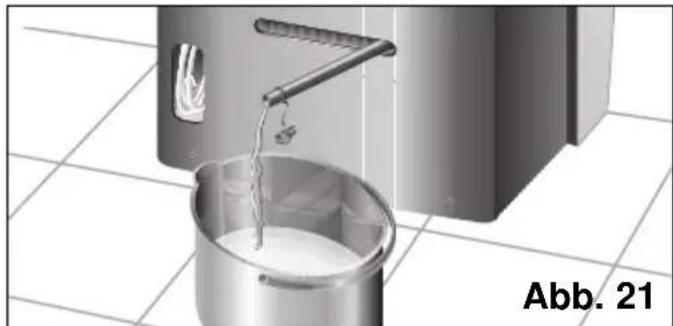

❏ Stellen Sie einen ausreichend großen

Behälter unter die Auslassöffnung des

Wasserablassschlauches auf der

Geräterückseite, Abb. 21.

❏ Öffnen Sie die Luftleitklappe auf der

Geräteoberseite. Beim Modell PAM530 kann

die Luftleitklappe zur effizienteren

Luftumwälzung wie in den Abbildungen 25

und 26 dargestellt, aufgesteckt werden.

❏ Ziehen Sie den Wasserablassschlauch aus

seiner Halterung und entfernen Sie den

Stopfen vom Schlauch, Abb. 22.

❏ Stecken Sie den Netzstecker in die

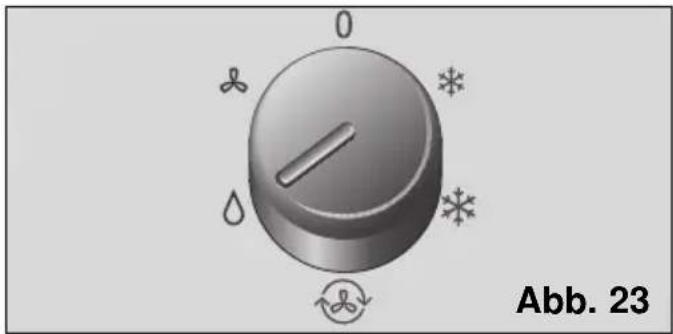

❏ Wählen Sie mit dem Funktionswahlschalter

die gewünschte Entfeuchtungsfunktion aus,

über die ihre Klimaanlage verfügt.

❏ Für Modelle mit Elektroheizung und für

die restlichen Modelle .

Die bei der Entfeuchtung anfallende

Wassermenge kann je nach

Umgebungsbedingungen schwanken (siehe

“Technische Daten”).

Beachten Sie, dass die Raumtemperatur im

Entfeuchtungsbetrieb mindestens 18°C

Bei dieser Betriebsart erhöht sich die

Raumtemperatur leicht.

In dieser Betriebsart wird die Raumluft

umgewälzt (Lüftung) und zur Reinigung über

ein Filtersystem geführt.

Das Gerät ist mit einem Grobstaubfilter (bereits

im Gerät installiert) ausgestattet und wird mit

einem Spezialfilter (mit Ausnahme der Modelle

PAM0520) zum Einbau durch den Benutzer

geliefert; hierzu siehe “Einbau Spezialluftfilter”.

Beide Systeme verhindern das Auftreten

folgender Begleiterscheinungen:

❏ Wir empfehlen, im Luftreinigungsbetrieb,

den Abluftschlauch wie in Abb. 21

dargestellt anzubringen oder abzunehmen.

❏ Öffnen Sie die Luftleitklappe auf der

Geräteoberseite. Beim Modell PAM0530

kann die Luftleitklappe zur effizienteren

Luftumwälzung wie in den Abb. 25 und 26

dargestellt, aufgesteckt werden.

❏ Stecken Sie den Netzstecker in die

❏ Wählen Sie am Funktionswahlschalter den

Reinigungsmodus aus, siehe Abb. 24.14

Bedienung Ihres Gerätes

❏ Wir empfehlen, eventuell vorhandene

Zusatzfilter unabhängig von der gewählten

Betriebsart (Kühlung, Entfeuchtung oder

Luftreinigung) immer eingesetzt zu lassen.

Auf diese Weise erzielen Sie eine bessere

Aufgrund des konstruktiven Aufbaus des

Modells PAM0520 wird bei der Betriebsart

"Luftreinigen" auch Luft durch den

Abluftschlauch geleitet. Zur Verringerung

der Geräuschbildung empfiehlt es sich,

den Abluftschlauch abzunehmen.

(nur Modell PAM0530)

Im Heizbetrieb erwärmt das Gerät die

Raumluft und reinigt sie gleichzeitig.

❏ Schließen Sie das Gerät an das Stromnetz

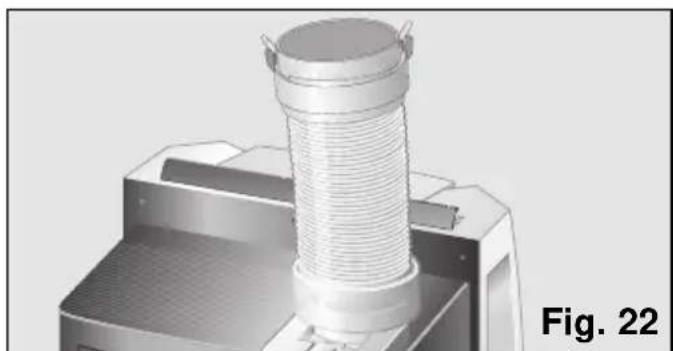

❏ Wir empfehlen, im Heizbetrieb, den

Abluftschlauch wie in Abb. 22. dargestellt

anzubringen oder abzunehmen.

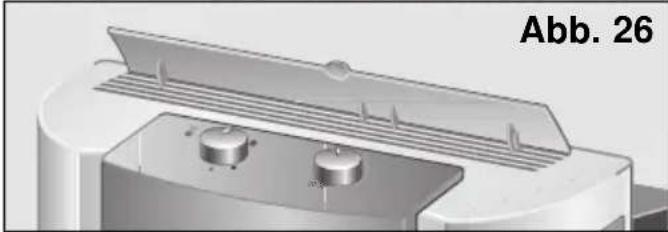

❏ Befestigen Sie für eine bessere

Luftumwälzung die Luftleitklappe wie in den

Abb. 25 und 26 dargestellt.

❏ Wählen Sie am Thermostat die gewünschte

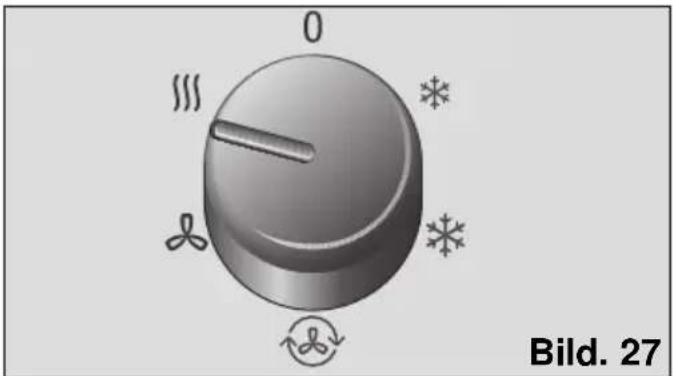

❏ Wählen Sie am Funktionswahlschalter den

Heizbetrieb aus Abb. 27.

❏ Sollte sich das Gerät aufgrund der

Thermostatsteuerung automatisch

abschalten, so schaltet es sich automatisch

wieder ein, sobald die Raumtemperatur um

2-3 °C gesunken ist.

Verdecken Sie die Luftein- und -auslässe

Reinigung und Wartung

❏ Ziehen Sie vor der Reinigung des Gerätes

❏ Das Gerät kann mit einem Lappen,

Schwamm, lauwarmem Wasser und einem

milden Reinigungsmittel gesäubert werden.

❏ Verwenden Sie niemals heißes Wasser

(über 40°C), Waschlauge, Benzin, Säuren,

Scheuerschwämme, Bürsten oder abrasive

Reiniger und sorgen Sie dafür, dass kein

Wasser in das Gerät gelangen kann.

Das Gerät darf nicht mit einem Wasserstrahl

oder mit Druckluft gereinigt werden.

Reinigung und Austausch der Filter

Alle Modelle verfügen über einen waschbaren

Grobstaubfilter, welcher von Zeit zu Zeit

gereinigt werden muss. Je nach Modell ist

zusätzlich ein Vliesfilter eingebaut. Wir

empfehlen, den Grobstaubfilter monatlich zu

reinigen und den Vliesfilter mindestens einmal

pro Saison auszutauschen. Als Ersatzfilter

bieten wir einen 2-fach Spezialfilter mit

Aktivkohleschicht an, welchen Sie im

Fachhandel oder über unseren Kundendienst

beziehen können (siehe Abschnitt

“Beschreibung des Zubehörs“).

Zur Reinigung des Filters bzw. zum Ausbau

der Filter gehen Sie bitte wie folgt vor:

Drücken Sie zum Öffnen der Gerätefront

gegen die seitlichen Druckpunkte (Abb. 28, 1)

und klappen Sie die Gerätefront nach vorne

(Abb. 28, 2). Ein Abnehmen ist nicht nötig

denn die Front verfügt über einen Anschlag,

der verhindert, dass sie ganz herunterklappt.

vollständig trocknen, bevor Sie ihn wieder ins

Drücken Sie auf den Clip und ziehen Sie den

Filterrahmen aus seiner Halterung, Abb. 30.

Nehmen Sie ggf. den Vlies- bzw. Spezialfilter

aus dem Filterrahmen und waschen Sie den

Grobstaubfilter und den Filterrahmen (Abb.

29) unter fließendem Wasser. Lassen Sie ihn

Der mit dem Gerät gelieferte Spezialfilter(je

nach Modell) muss vom Benutzer installiert

werden (siehe Abschnitt “Installation des

Der Spezialfilter gewährleistet eine bessere

Luftqualität, wenn die Raumluft im Umluftbetrieb

durch das Gerät geleitet wird.

Ein eingebauter, funktionstüchtiger Spezialfilter

kann eine leichte Minderung der Kühlleistung

des Geräts verursachen. Dies ist in

besonderem Maße der Fall, wenn der Filter

verstopft oder verbraucht ist. Das Filterelement

sollte deshalb mindestens einmal jährlich

überprüft und ausgetauscht werden.

(Diese Zubehörteile sind beim offiziellen

Kundendienst des Herstellers selbst oder beim

autorisierten Fachhändler erhältlich). Siehe

Abschnitt “Beschreibung des Zubehörs”.

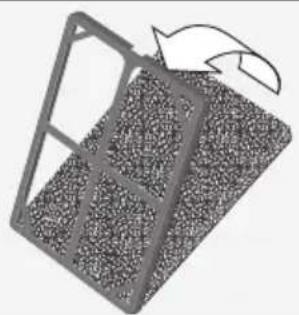

Installation des Spezialfilters

• Überprüfen Sie, ob der Zusatzfilter im

Halterahmen eingesetzt ist; andernfalls

installieren Sie ihn wie in Abb. 31 gezeigt.

Achtung! Basisfilter nicht in der

Geschirrspülmaschine reinigen. Das

Plastikmaterial, aus dem der Filter gefertigt ist,

ist nicht spülmaschinenfest und wird durch die

hohen Temperaturen beim Waschvorgang in

Mitleidenschaft gezogen. Der Filter würde sich

verformen und könnte sogar zerbrechen.

Reinigung und Wartung

Lagerung des Gerätes am Ende der

❏ Am Ende jeder Saison ist es aus

Platzspargründen ratsam, den

Abluftschlauch in die nachfolgend

dargestellte Position zu bringen, Abb. 33.

Den Schlauch dazu auf die Geräterückseite

biegen und ihn wie in der Abb. 34 zu

• Setzen Sie dann diese Baugruppe so in das

Gerät ein, dass sich die unteren Stifte in die

Lücken auf der Geräte-Vorderseite einfügen,

drücken Sie auf den oberen Clip, bis die

Baugruppe mit einem hörbaren “Klick”

einrastet. Dieser zeigt an, dass der Filter

richtig eingesetzt ist.

• Schließen Sie die vordere Geräteabdeckung.

Um ein einwandfreies Funktionieren des

Gerätes zu gewährleisten, darf nur ein

Filtersatz in die Halterung eingelegt

Für eine größere Bequemlichkeit beim

Säubern oder Wechseln der Filter können

Sie die Gerätefront abnehmen.

Dazu einfach die Tür bis zum ersten

Anschlag öffnen (die Tür bleibt in einer

leicht gekippten Position offen), dann in

der Verlängerung der Front nach oben

ziehen. Zum Einsetzen der Gerätefront,

positionieren Sie die Führungen auf der

Innenseite unten in den Führungen am

Gerät und drücken Sie die Gerätefront

nach unten. Danach können Sie die

Gerätefront wieder schließen.

• Den Grobstaubfilter aus dem Gerät

herausnehmen, siehe Abb. 29.

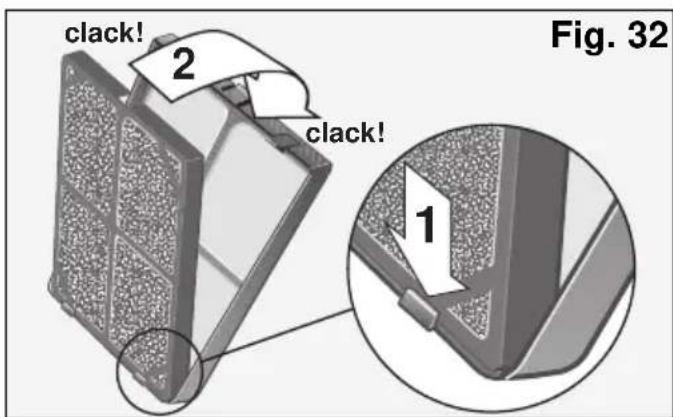

• Setzen Sie das Zusatzfilterelement und den

Halterahmen, wie in der Abb. 32 gezeigt, in

den Grobstaubfilter ein. Dabei ist zu

beachten, dass es zuerst in die unteren

Stifte einrasten muss.

Vor der Inbetriebnahme zu

❏ Vor Inbetriebnahme zu Saisonbeginn

empfehlen wir, den Grobstaubfilter zu

reinigen und eventuell verwendete

Zusatzfilter zu ersetzen.

❏ Reinigen Sie bei Bedarf das Gehäuse und

die Luftein- und auslassöffnungen.17

Hinweise, die Ihnen einen Anruf beim Kundendienst ersparen können

Allgemeine Hinweise zum Betrieb

... Das Gerät funktioniert nicht ...

❏ Überprüfen Sie, ob der Netzstecker

❏ Stellen Sie sicher, dass der

Funktionswahlschalter nicht auf ("Gerät

ausgeschaltet") steht.

❏ Überprüfen Sie, ob das Netz Strom führt

oder eventuell eine Sicherung

herausgesprungen ist.

❏ Stellen Sie am Thermostat die

niedrigstmögliche Temperatur ein.

... Das Gerät funktioniert nicht, und die

Kontrollleuchte für den Füllstand des

Kondenswasserbehälters leuchtet auf ...

❏ Stellen Sie das Gerät auf eine ebene

Fläche. Wenn die Kontrollleuchte immer

noch leuchtet, leeren Sie den

Wasserbehälter im Geräteinneren (siehe

hierzu die Anweisungen im Abschnitt

... das Gerät funktioniert nicht und die

Leuchtanzeige für den Füllstand des

Kondenswasserbehälters blinkt...

❏ Hierbei handelt es sich um eine Störung bei

den Temperaturfühlern. Wenden Sie sich an

den offiziellen Kundendienst der Marke.

... Das Gerät kühlt nicht genügend ...

❏ Überprüfen Sie, ob der Abluftschlauch

korrekt angebracht ist (siehe Abschnitt

“Möglichkeiten der Warmluftabführung“).

❏ Stellen Sie sicher, dass der Abluftschlauch

in einem großen Kurvenradius verlegt und

nicht länger als 140 cm ist.

❏ Überprüfen Sie, ob der Stopfen auf dem

Wasserablassschlauch steckt.

❏ Schließen Sie geöffnete Fenster mit Hilfe

des Fenstersaugers so weit möglich.

❏ Schließen Sie Vorhänge, Jalousien oder

Rollläden, um die Sonneneinstrahlung zu so

gering wie möglich zu halten.

... Sie entdecken Kondenswasser auf dem

Luftauslassgitter oder am Filterrahmen ...

❏ Dies ist ein ganz normaler Prozess beim

Klimatisieren bzw. Entfeuchten und kein

Grund zur Besorgnis.

Allgemeine Hinweise zum

... Das Gerät verursacht zu viel Lärm ...

Es können zwei Arten von Geräuschen

auftreten. Normale Betriebsgeräusche und

unerwünschte Geräusche, die leicht zu

beseitigen sind. Im Anschluss werden ein paar

dieser möglichen Geräusche beschrieben,

damit sie leichter bestimmt werden können.

Normale Betriebsgeräusche

❏ Ein zyklisches Wassergeräusch wird von

der Pumpe verursacht, die das Wasser zur

Steigerung der Geräteleistung umwälzt.

❏ Ein leichtes Brummen wird durch den

Kompressor verursacht und ist

❏ Ein leichtes Pfeifen entsteht, wenn das

Kühlmittel im Gerät zirkuliert, sobald der

Kompressor in Betrieb gesetzt wird.

❏ Ein kurzes Klicken kann durch das Ein-

oder Ausschalten der Pumpe hervorgerufen

werden oder durch den Regler beim Ein-

und Ausschalten der Elektronik.

Leicht zu beseitigende Geräusche

❏ Stellen Sie sicher, dass der Abluftschlauch

korrekt angeschlossen ist.

❏ Überprüfen Sie, ob Luftein- und -auslässe

des Gerätes frei sind.

❏ Stellen Sie sicher, dass das Gerät nicht in

unmittelbarer Nähe von Möbeln oder

anderen Haushaltsgeräten aufgestellt ist

und so Strömungsgeräusche entstehen.

Lassen Sie alle anderen Störungen bzw.

Reparaturen durch einen fachkundigen

Techniker beheben bzw. durchführen.

Wenden Sie sich in diesem Fall an einen

Vertragshändler oder an unseren

Wenn auch bei genauer Beachtung der

Gebrauchsanleitung sowie des Abschnitts 8

"Hinweise, die Ihnen einen Anruf beim

Kundendienst ersparen können" das Gerät

nicht funktioniert, verständigen Sie bitte den

Wenn Sie sich an unsere Kundendienststellen

wenden, geben Sie bitte den Gerätetyp (E-

Nr.) und die Seriennummer (FD) an, die Sie

auf dem Typenschild Ihres Gerätes finden.

Die nachstehenden Bedingungen, die Voraussetzungen

und Umfang unserer Garantieleistung umschreiben,

lassen die Gewährleistungsverpflichtungen des Verkäufers

aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß

nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der

folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die

nachweislich auf einem Material- und/ oder

Herstellungsfehler beruhen wenn sie uns unverzüglich

nach Feststellung und innerhalb von 24 Monaten - bei

gewerblichem Gebrauch oder gleichzusetzender

Beanspruchung innerhalb von 12 Monaten – nach

Lieferung an den Erstendabnehmer gemeldet werden.

Zeigt sich der Mangel innerhalb von 6 Monaten ab

Lieferung, wird vermutet, dass es sich um einen Material-

oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche

Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch

geringfügige Abweichungen von der Soll-Beschaffenheit,

die für Wert und Gebrauchstauglichkeit des Gerätes

unerheblich sind, oder durch Schäden aus chemischen

und elektrochemischen Einwirkungen von Wasser, sowie

allgemein aus anomalen Umweltbedingungen oder

sachfremden Betriebsbedingungen oder das Gerät sonst

mit ungeeigneten Stoffen in Berührung gekommen ist.

Ebenso kann keine Garantie übernommen werden, wenn

die Mängel am Gerät auf Transportschäden, die nicht von

uns zu vertreten sind, nicht fachgerechte Installation und

Montage, Fehlgebrauch, mangelnde Pflege oder

Nichtbeachtung von Bedienungs- oder Montagehinweisen

zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder

Eingriffe von Personen vorgenommen werden, die hierzu

von uns nicht ermächtigt sind, oder wenn unsere Geräte

mit Ersatzteilen, Ergänzungs- oder Zubehörteilen

versehen werden, die keine Originalteile sind und dadurch

ein Defekt verursacht wurde.

3. Die Garantieleistung erfolgt in der Weise, dass

mangelhafte Teile nach unserer Wahl unentgeltlich

instandgesetzt oder durch einwandfreie Teile ersetzt

Geräte, die zumutbar (z.B. im PKW) transportiert werden

können und für die unter Bezugnahme auf diese

Garantie eine Garantieleistung beansprucht wird, sind

unserer nächstgelegenen Kundendienststelle oder

unserem Vertragskundendienst zu übergeben oder

einzusenden. Instandsetzungen am Aufstellungsort

können nur für stationär betriebene (feststehende)

Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder

Lieferdatum vorzulegen. Ersetzte Teile gehen in unser

4. Sofern die Nachbesserung von uns abgelehnt wird

oder fehlschlägt, wird innerhalb der oben genannten

Garantiezeit auf Wunsch des Endabnehmers kostenfrei

gleichwertiger Ersatz geliefert.

Im Falle einer Ersatzlieferung behalten wir uns die

Geltendmachung einer angemessenen

Nutzungsanrechnung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Verlängerung

der Garantiefrist, noch setzen sie eine neue Garantiefrist

in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet

mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere

solche auf Ersatz außerhalb des Gerätes entstandener

Schäden sind - soweit eine Haftung nicht zwingend

gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland

gekaufte Geräte. Werden Geräte ins Ausland verbracht,

die die technischen Voraussetzungen (z.B. Spannung,

Frequenz, Gasarten, etc.) für das entsprechende Land

aufweisen und die für die jeweiligen Klima- und

Umweltbedingungen geeignet sind, gelten diese

Garantiebedingungen auch, soweit wir in dem

entsprechenden Land ein Kundendienstnetz haben. Für

im Ausland gekaufte Geräte gelten die von unserer

jeweils zuständigen Landesvertretung herausgegebenen

Garantiebedingungen. Diese können Sie über Ihren

Fachhändler, bei dem Sie das Gerät gekauft haben, oder

direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser

Werkskundendienst und unsere Servicepartner zur

Verfügung.Table of contents

Art. Nr.: Art. Nr.: Art. Nr.:

Art. Nr.: Art. Nr.: Art. Nr.:

Art. Nr.: Art. Nr.: Art. Nr.:

Art. Nr.: Art. Nr.: Art. Nr.:

de technische dienstbesparen

2002/96/EG betreffende afgedankte

Art. Nr.: Art. Nr.: Art. Nr.:

Art. Nr.: Art. Nr.: Art. Nr.:

Luftreningsfunktionen 125

den kopplas på, Bild 6.

Art. Nr.: Art. Nr.: Art. Nr.:

apparaten; se Bild 11.

kapitel som behandlar tillbehören) Bild 14: a,

Luftreningsfunktionen

❏ Välj funktionen för värme. Bild 27.

❏ Koppla apparaten till vägguttaget.

❏ Välj luftreningssätt genom att använda

funktionsväljaren, Bild 24.

• Ta ut filtret. Bild 30.

http://www.bosch-hausgeraete.de
