GEBRUIKSAANWIJZING PAM 0540 BOSCH

• , Fig. 2. Garantia Em cada país regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais pormenores a este respeito deverá dirigir-se ao Distribuidor onde adquiriu o seu aparelho, facilitando-lhe o modelo e o n° de fabrico. Para qualquer intervenção que se produza em garantia é imprescindível apresentar o comprovativo de compra do aparelho.Inhoud Bescherming van het milieu Raadgeving voor het verwerpen van de verpakking p. 84
• Raadgeving voor het verwerpen van uw oude apparaat p. 84
• Raadgeving voor besparing van energieverbruik p. 84
• Belangrijke opmerkingen Vóór dat u het apparaat aansluit p. 85
• Voorbereiden van het apparaat p. 85
• Presentatie van uw nieuwe apparaat Beschrijving van het apparaat p. 86
• Bedieningspaneel p. 87
• Beschrijving van de onderdelen p. 88
• Voorwaarden voor het gebruik Voorwaarden voor het gebruik p. 88
• Voorwaarden voor het transport p. 89
• Gebruiksaanwijzing Voorbereiden van het apparaat p. 89
• Mogelijkheden voor het afvoeren van lucht naar buiten p. 90
• Luchtbehandeling p. 92
• Ontvochtigen p. 92
• Luchtreiniging p. 93
• Verwarming p. 94
• Reiniging en Onderhoud Reiniging van het apparaat p. 95
• Schoonmaken en verwisselen van reinigingsfilters p. 95
• Voorwaarden voor het opslaan p. 96
• Vóór gebruik aan het begin van het seizoen p. 96
• Overwegingen die u telefoongesprekken met de technische dienstbesparen Algemene overwegingen omtrent de werking p. 97
• Algemene overwegingen omtrent het niveau van het geruis Servicedienst / Garantie p. 97

Bescherming van het milieu Raadgeving voor het verwerpen van de verpakking ❏ Ontzie het milieu bij het verwerpen van de verpakking van uw apparaat. ❏ Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruikte materialen zijn milieuvriendelijk (het karton wordt gemaakt van gebruikt papier) en kunnen geregenereerd worden. ❏ Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien wordt zodoende het volume van de vuilnisstortplaatsen teruggebracht. ❏ Werk op doeltreffende wijze mee aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze daarvoor naar de dichtst bijzijnde vuilnis ophaalplaats of, zo mogelijk, stuur de verpakking terug naar de leverancier die u de apparaat verkocht heeft. Raadgeving voor het verwerpen van uw oude apparaat ❏ Haal het snoer uit het stopcontact en snij het snoer in stukken. ❏ De apparaten hebben materiaal dat men kan recycleren, behalve ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosfeer kunnen verontreinigen. Werk doelmatig mee aan de milieubescherming door u ervan te verzekeren dat uw oude apparaat gesloopt wordt op een manier die het milieu ontziet. Breng het apparaat daarom naar een officiële opslagplaats of naar een plaats waar materiaal recyclet wordt (uw gemeentedienst kan u informeren over de dichtst bijzijnde opslagplaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels. ❏ Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Raadgevingen voor het sparen van energieverbruik Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen. ❏ Zet het apparaat voor de luchtbehandeling af als u het niet nodig heeft. ❏ Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energie. ❏ Plaats het apparaat zo ver mogelijk verwijderd van mogelijke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht. ❏ Zorg voor de juiste installatie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschermen, rolluiken of gordijnen voor oppervlakten van glas. ❏ Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreven worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van onderdelen die het nodig maken dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel mogelijk passend maakt en dat u de pakking afsluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht naar binnen of naar buiten stroomt door de gaten. ❏ Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u aan de aanwijzingen voor het plaatsen vanBelangrijke opmerkingen

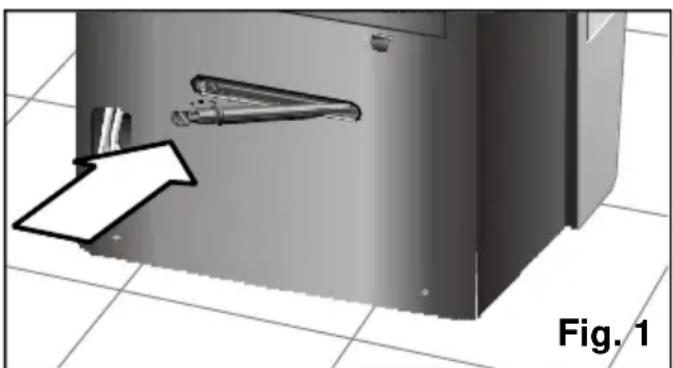

Voor het aansluiten van uw apparaat ❏ Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie , niet alleen omtrent het gebruik maar ook over de veiligheid en het onderhoud. ❏ Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventueel nuttig zijn voor een andere gebruiker. ❏ Zet nooit een beschadigd apparaat aan. ❏ De montage en aansluiting van uw apparaat moeten overeenkomen met de van kracht zijnde normatief en de instructies voor de montage. Als men deze instructies niet volgt, loopt men het risico de garantie te verliezen. ❏ Onze apparaten komen overeen met de vigerende veiligheidsnormen. A l l e e n gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw veiligheid. ❏ Verzeker u ervan dat de dop voor de ontluchting goed vast zit, hij kan losgeraakt zijn tijdens het transport, Figuur 1. ❏ De fabrikant maakt u erop attent dat het gebruik van deze apparaten exclusief is voor het gebruik in huis en of handel, waarbij onder “handel” gedacht wordt aan kantoren of kamers met afmetingen en kenmerken zoals degenen die aangegeven worden in de catalogus. ❏ Niet gegarandeerd is het gebruik voor industriële doeleneinden, dus voor grote oppervlakten of dicht bij niet natuurlijke warmtebronnen (resistenties, kachels, etc.) Als er kinderen thuis zijn ❏ Laat kinderen nooit zitten, klimmen of leunen op de voordeur of op het air conditioning apparaat. Het apparaat zou kunnen vallen en zodoende mensen en/of voorwerpen kunnen beschadigen. ❏ Laat kinderen nooit met het air conditiong apparaat spelen of het behandelen. ❏ Houdt kleine kinderen op een afstand van het air conditioning apparaat, vooral als het voordeurtje open staat, om te voorkomen dat ze er aan gaan hangen of duwen, wat als gevolg zou kunnen hebben dat het apparaat omvalt. ❏ Laat niet toe dat kinderen met het apparaat spelen of voorwerpen in de luchtafvoer stoppen en de andere openingen van het apparaat. de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf “Mogelijkheden voor het afvoeren van lucht naar buiten”) ❏ Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis. ❏ Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het beste het onderdeel dat voorkomt dat er warme lucht van buiten naar binnen stroomt, dit verbetert de doelmatigheid. ❏ Verifieer dat de verbindingen tussen de ontluchtingsbuis en de moffen (uitlaatmof en verdeelmof) goed zijn. Zie “Voorbereiden van het apparaat”. ❏ Controleer dat de diffuser zo geplaatst is dat het raam zo veel mogelijk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen. ❏ Verzeker u ervan dat de toevoer en de afvoer van lucht niet verstopt zijn. Houdt deze schoon en vrij van vuil, stof en vreemde voorwerpen. ❏ Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geïnstalleerd zijn. (Zie “Reiniging en Onderhoud”). ❏ Laat het huis gedurende de zomer doortochten wanneer de buitenlucht op zijn fris is ('s morgens vroeg en gedurende de nacht). Fig. 186 Presentatie van uw nieuwe apparaat Beschrijving van het apparaat Diffuser Basis filter Afvoer van warme lucht Luchtinlaat Luchtinlaat Afvoer van koude lucht Door voorkant Afvoerbuis warme lucht Ruimte voor het snoer Plaatje met de kenmerken Handvaten Luchtbehandeling installatie Wieltjes voor verplaatsen van het apparaat Reinigingsfilter Dop van de afvoerbuis van gecondenseerd water Haak voor de uitlaatbuis bij rustpositie Afvoerbuis voor het water Stroom- orientatie Haak voor de uitlaatbuis bij rustpositie, alleen in model PAM0520 Fig. 287 Presentatie van uw nieuwe apparaat Bedieningspaneel 20º 30º

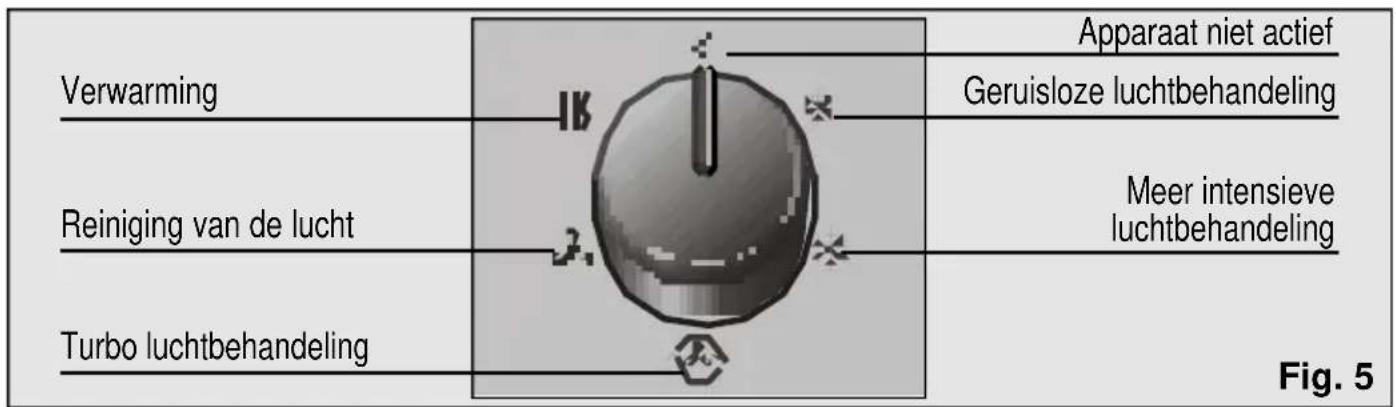

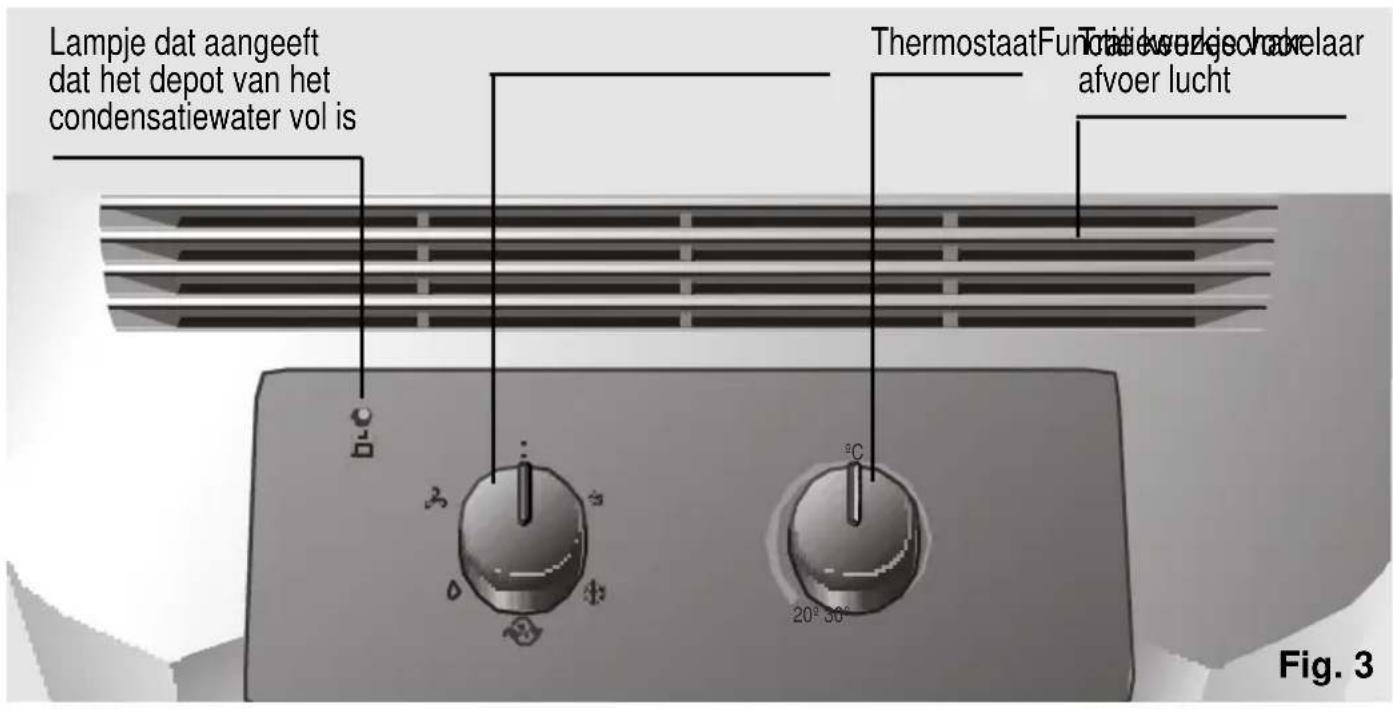

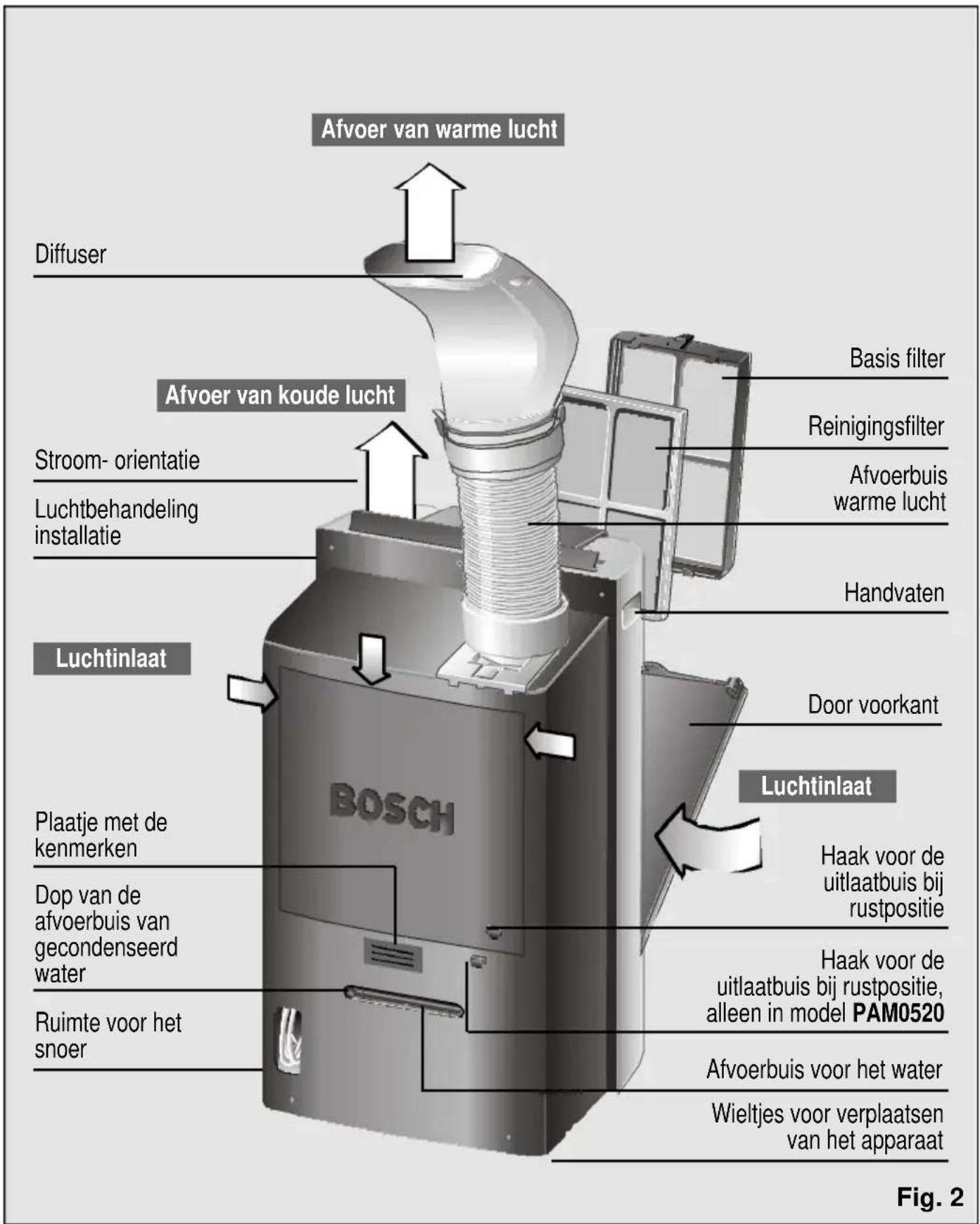

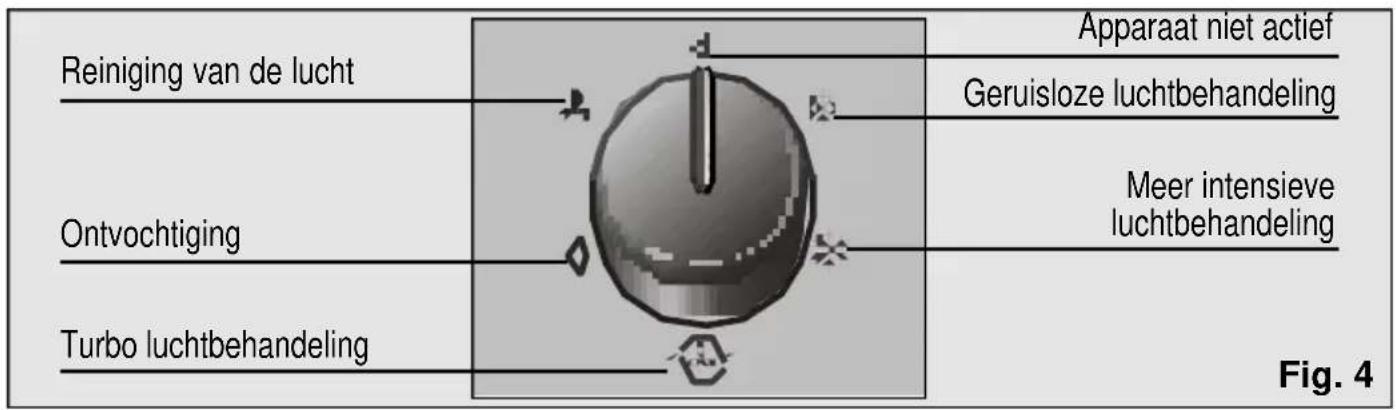

Traliewerkje voor afvoer lucht ThermostaatFunctie keuzeschakelaar Lampje dat aangeeft dat het depot van het condensatiewater vol is Apparaat niet actief Geruisloze luchtbehandeling Meer intensieve luchtbehandeling Turbo luchtbehandeling Reiniging van de lucht Verwarming Fig. 3 Fig. 5 Model PAM0530 Apparaat niet actief Geruisloze luchtbehandeling Meer intensieve luchtbehandeling Turbo luchtbehandeling Ontvochtiging Reiniging van de lucht Fig. 4 Model PAM0520 / PAM054088 Presentatie van uw nieuwe apparaat Gebruiksvoorwaarden Gebruiksvoorwaarden ❏ Dit huishoudelijk apparaat moet op 220/240 V en 50 Hz aangesloten worden, met een stekker die geaard is. ❏ Bescherming door middel van een langzaam werkende zekering van 10 A . ❏ In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zijn , een sectie hebben van tenminste 1,5 mm

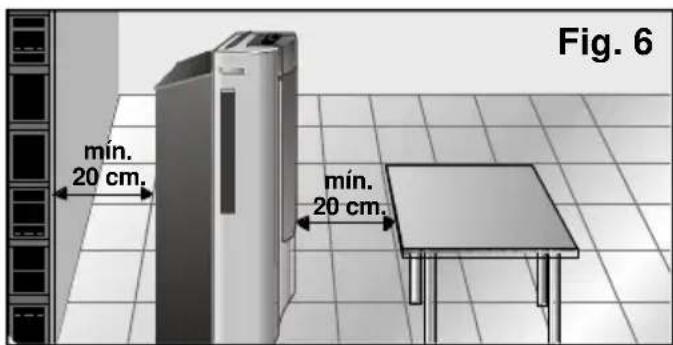

per klem en het mag niet langer zijn dan 25 m. ❏ Het snoer dat op het net aangesloten wordt beschikt over een opbergplaats aan de achterkant van het apparaat. Zie Fig. 2. ❏ Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat niet. ❏ Voor de veiligheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig. 6. mín. 20 cm. mín. 20 cm. Fig. 6 ¡Atención! Si por cualquier razón fuese necesario reemplazar el cable de conexión a la red eléctrica por uno nuevo, éste deberá ser Beschrijving van de onderdelen Zuignap Basis Reinigings Dubbel Muurschuif Gleuf filter filter actief balkon filter Art. Nr.: Art. Nr.: Art. Nr.: PAZ10000 PAZ11001 448069 PAM0520

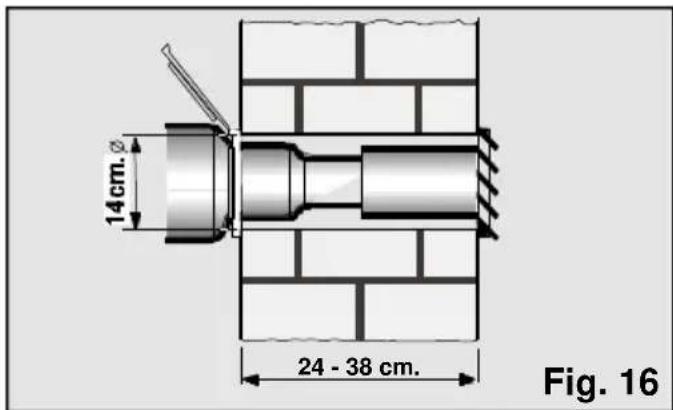

Afmetingen ø muurd ongeveer 14 cm 70x10/ (lang x 205x10 breed) cm. Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.

Optionele onderdelen: Deze onderdelen kunt u kopen bij de officiële dienst van het merk of bij de geautoriseerde leveranciers.

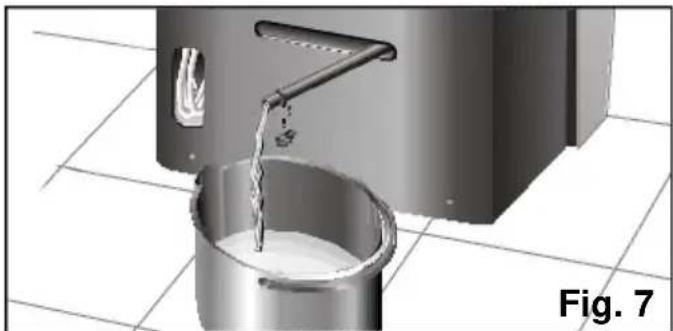

Optionele onderdelen: Deze onderdelen kunt u alleen bij de officiële dienst van het merk kopen.89 Gebruiksvoorwaarden van de Officiële Technische Dienst gedaan worden. Wij herinneren u eraan dat wanneer het apparaat afgezet is, men ongeveer drie minuten moet wachten voor het weer aan te zetten. Dit is de tijd die nodig is om de goede werking van het apparaat te garanderen. Voorwaarden voor het transport. Het apparaat beschikt over wieltjes voor het gemakkelijk verplaatsen ervan. Mocht het nodig zijn dan kunt u het apparaat doen hellen om het verplaatsen zo gemakkelijker te maken. In zo'n geval is het aan te raden tenminste een uur te wachten voor u het apparaat weer opnieuw aanzet. ❏ Voor u het apparaat verplaatst, moet het condensatiewater dat zich in het interne depot bevindt verwijderd worden, door de afvoerbuis uit zijn houder te halen en de dop, Fig. 7, te demonteren, om het water te lozen. Als het depot leeg is, moet u niet vergeten de dop weer op zijn plaats en de buis in de houder terug te zetten. Gebruiksaanwijzingen Voorbereiden van het apparaat Fig. 7 Plaatsing van de afvoerbuis van de lucht en onderdelen van het apparaat. Plaats de buis voor het afvoeren van de lucht op het verbindingsstuk met het tongetje “push” en draai hem vast naar links, Fig. 8. In het geval dit gemakkelijker is, kunt u ook het verbindingsstuk uit het apparaat halen door te drukken op het tongetje “Push” en het daarna naar buiten te schuiven Fig. 9. Opening voor het plaatsen van de afvoerbuis van de lucht Fig. 8 Fig. 9 Als dit verbindingsstuk er uit is, draait u de afvoer buis vast zoals te zien is op figuur 10 en verzekert u zich ervan dat het goed vast zit.Mogelijkheden voor het afvoeren van de lucht naar buiten Mobiele installatie ❏ Open het raam een stukje en plaats de diffuser tussen de raampost en het kozijn. ❏ Sluit het raam zo goed mogelijk en zet het vast met de geleverde zuignap, Fig. 13. Fig. 11 Fig. 13

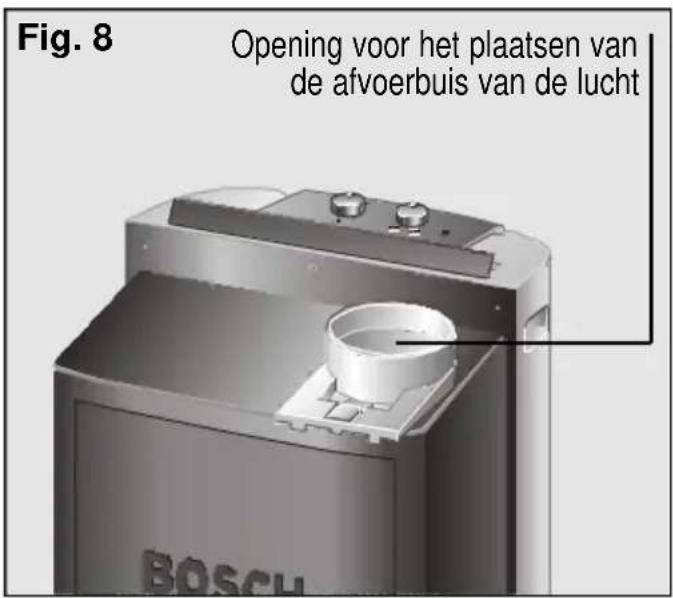

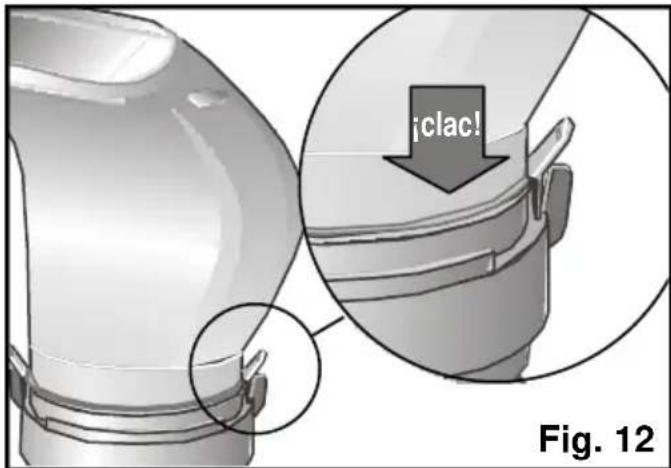

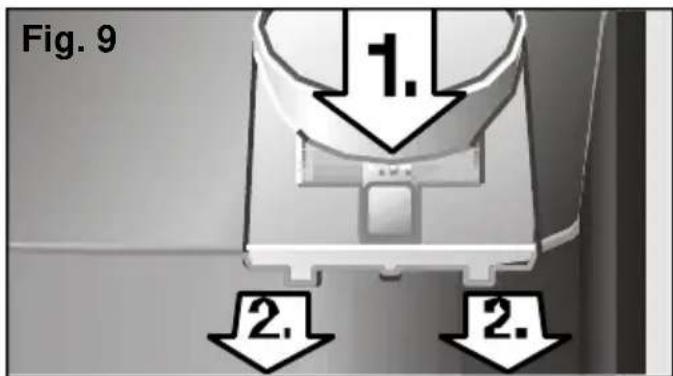

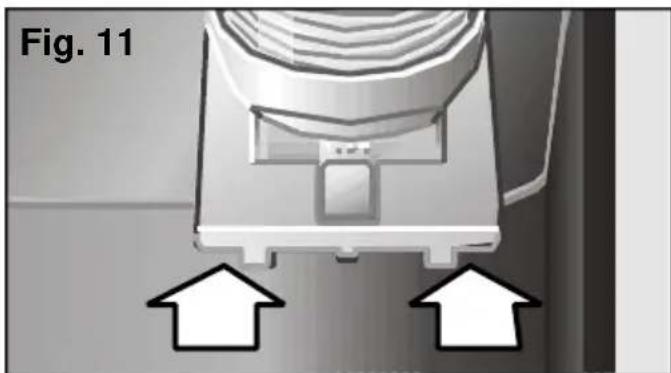

Gebruiksaanwijzingen Daarna plaats u het geheel in het apparaat door het in de houder te schuiven Fig. 11. Verankering van de diffusie klep – afvoerbuis van de lucht Plaats de diffusie klep op het vrije einde van de buis door iets op beide elementen te drukken tot u een “klik” hoort. Verzeker u er van dat de clips dicht zijn om te voorkomen dat de diffusie klep kan vallen. Fig 12.

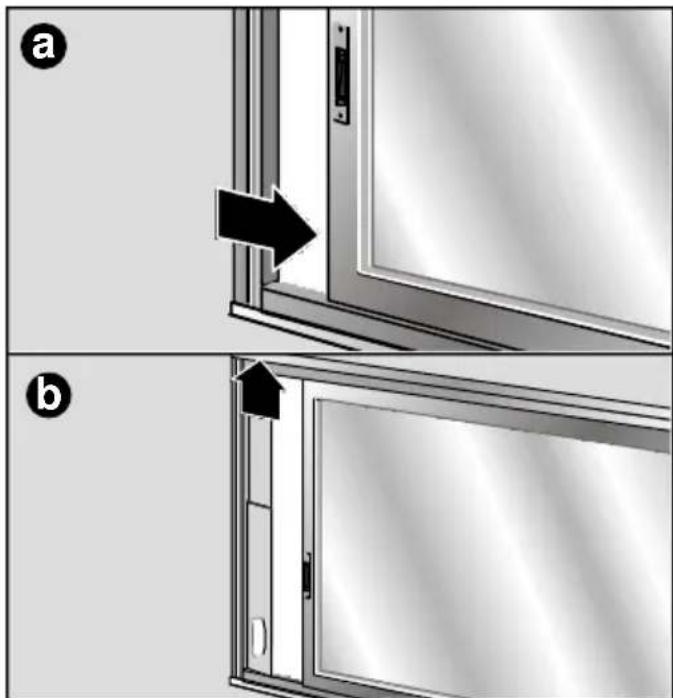

• U kunt hiervoor ook het installatie onderdeel gleuf raam / balkon gebruiken. (Zie “Beschrijving van de onderdelen”) Fig. 14 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen en op balkons te gebruiken.

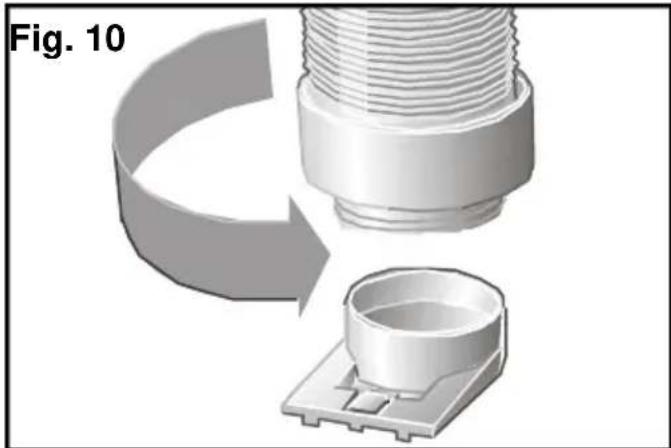

Fig. 10 Fig. 12 ¡clac!91 Gebruiksaanwijzingen

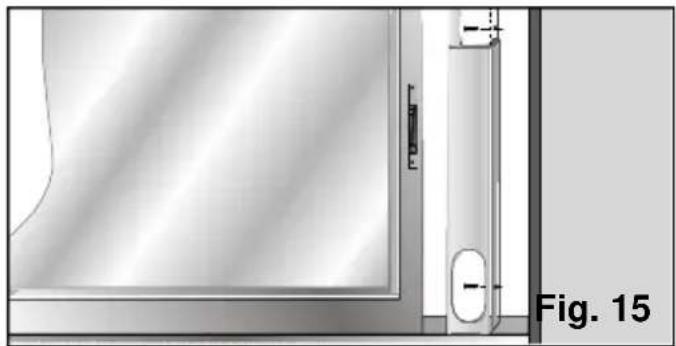

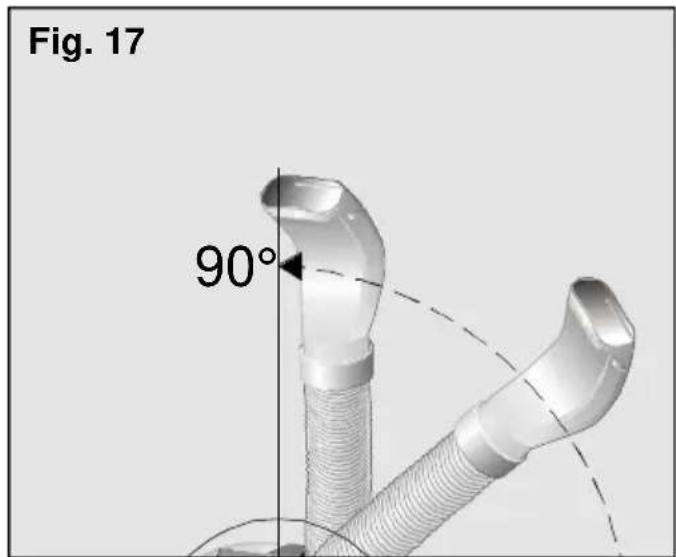

• Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig. 15. Fig. 15 ❏ Verwijder de diffuser en sluit de afvoerbuis van de lucht aan op het onderdeel. Opmerkingen: Maak de afvoerbuis van de warme lucht niet onnodig lang (grootste lengte 140 cm). Bij het plaatsen van de buis moet men kromme bochten voorkomen. Als men dit niet doet, wordt de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een vermindering van het koelpotentieel en het rendement van het apparaat zou opleveren. Om de maximale koeling en het laagste geluidsniveau de halen moeten wij u aanraden de afvoerbuis hoger te plaatsen dan de totale hoogte van het apparaat, Figuur 17. Vaste installatie De vaste installatie wordt gedaan met behulp van het onderdeel muurschuif. Zie “Beschrijving van de onderdelen”. ❏ Om de warme lucht af te voeren via de muur moet u een opening in de muur met een doorsnede van 14 cm maken voor het plaatsen van de muurschuif, Fig. 16.

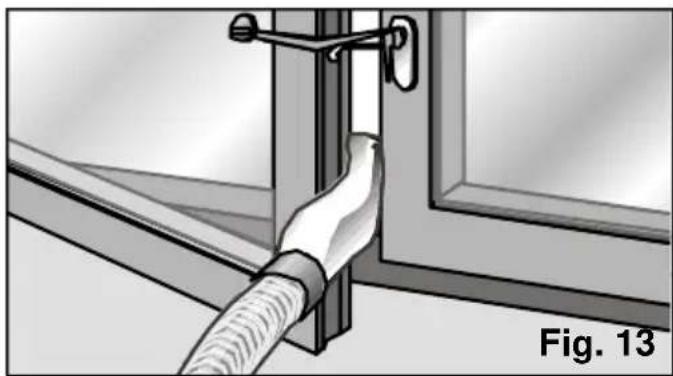

Gebruiksaanwijzingen Luchtbehandeling Het apparaat reinigt, ontvocht en koelt tegelijkertijd de lucht in de ruimte waar het staat en schept zo een aangenaam klimaat. ❏ Sluit het apparaat aan op het elektrische net. ❏ Leid de afvoerbuis van warme lucht naar buiten. Om te veel lawaai en verlies van doelmatigheid te voorkomen is het volstrekt nodig dat de afvoerbuis van de lucht zo geplaatst wordt als beschreven staat in Fig. 13. Zie paragraaf "Mogelijkheden voor het afvoeren van lucht naar buiten". ❏ Verzeker u ervan dat de dop, Fig. 1, op de afvoerbuis van het water zit, om te voorkomen dat het water naar buiten vloeit en zodoende de steunoppervlakte nat maakt. ❏ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM0530 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. ❏ Kies de functie geruislooze, hogere of turbo luchtbehandeling, Fig. 18. ❏ Zet de thermostaat op de gewenste temperatuur, Fig. 19. Als het apparaat automatisch omdat de kamer de gekozen temperatuur gebruikt heeft afslaat door de thermostaat, moet u wachten totdat de temperatuur in de omgeving 2-3

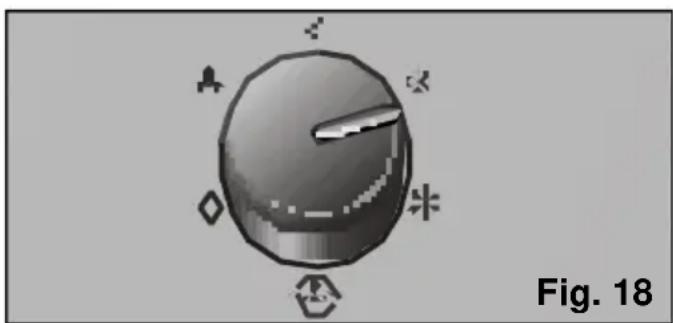

C stijgt, voordat het apparaat weer gaat werken. Fig. 18 20º 30º

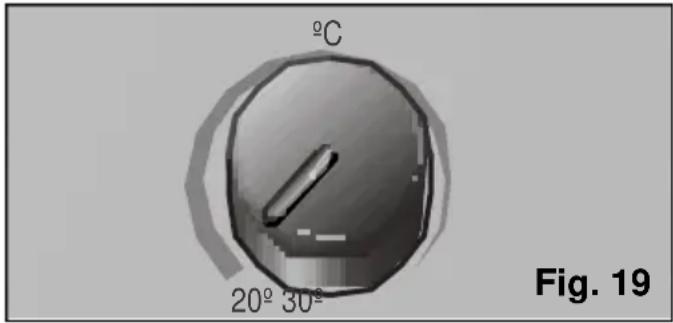

Fig. 19 Tijdens de luchtbehandeling, verdampt een gedeelte van het condensatie water automatisch en wordt samen met de afgevoerde lucht naar buiten afgevoerd door de afvoerbuis van warme lucht. Als de vochtigheidsgraad erg hoog is, zal het apparaat condensatie water opslaan in het interne depot. Als dit een bepaald niveau bereikt, gaat het lampje, Fig. 3, dat aangeeft dat het depot vol loopt, branden en dit moet dan geleegd worden. In dat geval koelt het apparaat niet meer, zoals uitgelegd is in "Voorwaarden van het transport", Fig. 7. ❏ Aangeraden wordt het apparaat af te zetten gedurende het legen van het waterdepot. Let op ! Wij herinneren u eraan dat wanneer het apparaat afgezet is, men ongeveer drie minuten moet wachten voor het weer aan te zetten. Dit is de tijd die nodig is om de goede werking van het apparaat te garanderen. Ontvochtiging In deze functie vermindert het apparaat de vochtigheid in de omgeving en reinigt de lucht. ❏ Zet de thermostaat op de positie laagste temperatuu, Fig. 20.❏ Plaats een bakje bij het einde van de buis en verwijder de dop om het condensatie water op te kunnen vangen, Fig. 21. Let op! De hoeveelheid ontvocht water kan wisselen, afhankelijk van de omstandigheden van de omgeving. (Zie “technische gegevens”). Bij het veranderen van functie mag u niet vergeten de dop op de lozingsbui van het water te plaatsen. Mocht u dit vergeten dan zal het water uit het apparaat vloeen als dit gaat werken. Houdt altijd rekening met het feit dat de temperatuur van de omgeving 18°C. of hoger moet zijn voor het functioneren van het apparaat. Bij deze manier van werken, stijgt de temperatuur van de kamer enigszins. Luchtreiniging Bij deze functie circuleert de lucht weer naar het interieur van de kamer, (ventilatie) en de lucht gaat dan door een systeem van filters. . In het apparaat is een basis filter geïnstalleerd en verder beschikt het over een actieve filter, (except PAM0520) die door de gebruiker geïnstalleerd moet worden in het apparaat , zie paragraaf “Installatie van de reinigingsfilter (dubbel actief)” om het volgende te voorkomen: - Stuifmeel, bacteriën en stof. ❏ Plaats de afvoerbuis van de lucht op dezelfde positie als bij de ontvochtiging. ❏ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM0530 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. ❏ Verwijder de diffuser en zet de afvoerbuis van de lucht op de in Fig 22 aangegeven positie. ❏ Mocht u dit wensen dan kunt u ook de afvoerbuis geheel demonteren.

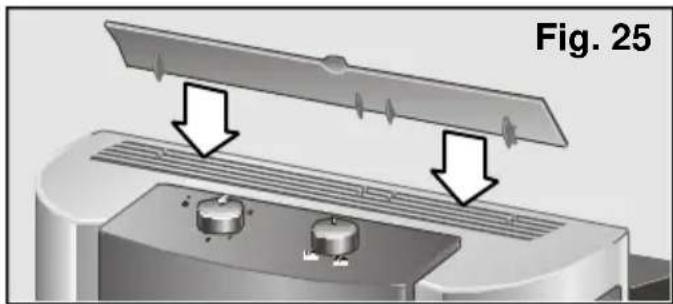

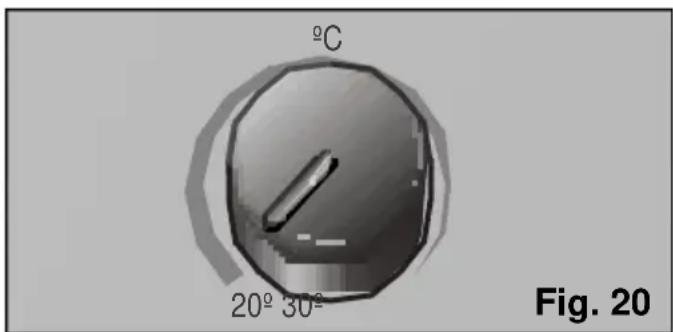

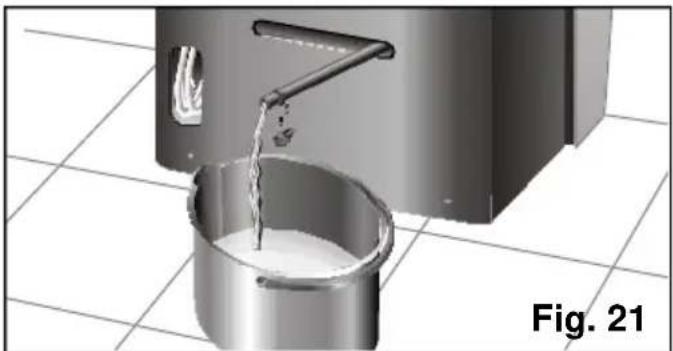

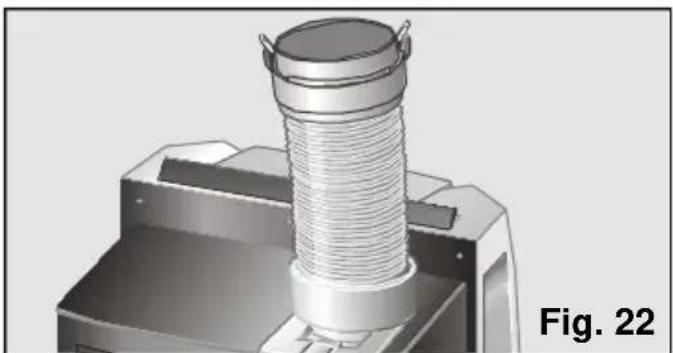

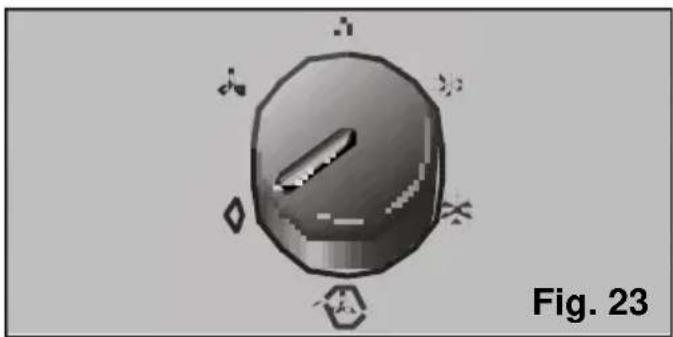

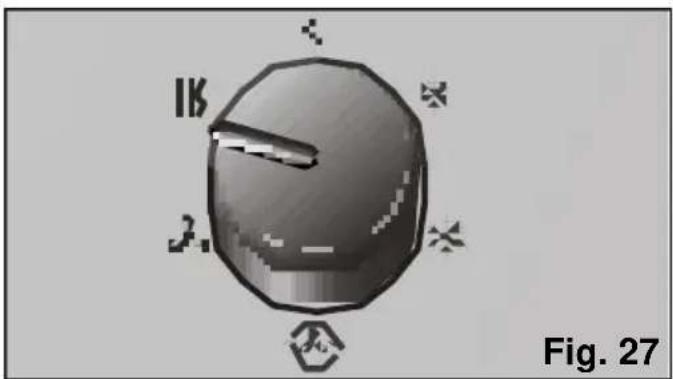

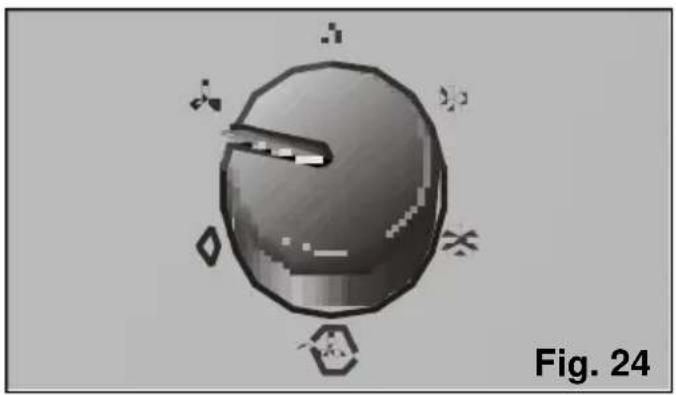

Gebruiksaanwijzingen Fig. 23 Fig. 21 Fig. 22 ❏ Til de oriëntatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PAM0530 is deze oriëntatieklep niet geïnstalleerd. Zie figuren 25 of 26 van de verwarming. ❏ Sluit het apparaat aan op het elektrische netwerk. ❏ Kies door met functie keuzeschakelaar de functie ontvochtigen die overeenkomt met het model van uw air conditioning apparaat. ❏ Voor de modellen met elektrische verwarming , en voor de resterende modellen .94 Gebruiksaanwijzingen ❏ Kies de functie verwarming. Fig. 27. ❏ Sluit het apparaat aan op het elektrische netwerk. ❏ Kies de wijze van reinigen met behulp van de functie keuze schakelaar, Fig. 24. ❏ Zet de thermostaat op de gewenste temperatuur. Zodra deze temperatuur bereikt is slaat het apparaat automatisch af en het zal weer gaan werken als de temperatuur 2-3°C. gedaald is. Let op! Bedek de inlaat en uitlaat van uw apparaat nooit! ❏ In de gevallen en bij de modellen die de optionele filters hebben raden wij u aan deze te installeren onafhankelijk van de gekozen functie, koeling, ontvochtiging of reiniging van de lucht. Zo krijgt u een verhoogde reinigende doelmatigheid. Opmerking: Vanwege de interne configuratie van de modellen PAM0520, wordt tijdens de functie ventilatie ook lucht naar buiten afgevoerd. Om het geluid dat dit veroorzaakt te verminderen, raden wij u aan de ontluchtingsbuis te verwijderen. Verwarming (alleen in model PAM0530 Op de positie verwarmt het apparaat de lucht in de kamer tot de door de gebruiker gewenste temperatuur bereikt is, terwijl tegelijker tijd de lucht in de kamer gereinigd wordt. ❏ Sluit het apparaat aan op het elektrische net. ❏ Plaats de afvoerbuis van de lucht op dezelfde manier als bij de functie o n t v o c h t i g i n g . ❏ In de modellen PAM0530 is deze luchtoriëntatie niet in het apparaat geïnstalleerd. Om de luchtstroom beter de verdelen wordt door de fabrikant aangeraden deze eerst de installeren. Op de bijgevoegde figuren ziet u hoe de luchtoriëntatie geïnstalleerd moet worden. Fig. 24 Fig. 25 Fig. 26 Fig. 2795 Reiniging en Onderhoud Reiniging van het apparaat ❏ Voor de veiligheid raden wij u aan het snoer van het apparaat uit het stopcontact te halen, voordat u het apparaat gaat schoonmaken. ❏ U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel. ❏ Gebruik nooit heet water (warmer dan 40°C), bleekwater, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt. ❏ Maak het apparaat niet schoon met een waterslang of met lucht onder druk. Schoonmaken en verwisselen van de reinigingsfilters Om de voordeur van het apparaat te openen (het is niet nodig de deur te verwijderen) is het voldoende om op de clips aan de zijkant te drukken (Fig. 28, 1.) en naar voren te trekken, (Fig. 28, 2.).Het deurtje beschikt over een maximum punt tot waar u de deur kan openen zonder dat deze valt.. Alle modellen beschikken over een basis filter die na verloop van tijd gereinigd moet worden, Fig. 29. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 30. U wast de filter met stromend water, droogt de filter en zet hem weer op zijn plaats terug. Wasbare basis filter Fig. 28 Fig. 29 Fig. 30 ¡Let op! Doe de basis filter niet in de afwasautomaat. Het plastic materiaal waarvan het gemaakt is, is niet geschikt voor de afwasautomaat en is niet bestendigd tegen de hoge temperaturen van de afwas programma’s. Dit materiaal zou vervormd worden en ten slotte breken. De reinigingsfilter die met het apparaat (afhankelijk van het model) geleverd wordt moet door de gebruiker geïnstalleerd worden. (Zie de paragraaf “Installatie van de reinigingsfilter”). Deze reinigingsfilter garandeert een betere kwaliteit van het filtreren van de lucht, die door middel van het apparaat door de kamer opnieuw circuleert. De aanwezigheid van dit soort filter kan de koel-capaciteit van het apparaat enigszins verminderen. Vooral als het verzadigd of beschadigd is; daarom raden wij u aan de filter te controleren en ten minste een keer per jaar te vervangen. (Deze onderdelen kunt u kopen bij de Technische Dienst van de Fabrikant of bij de geautoriseerde handelaars). Zie de paragraaf “Beschrijving van de onderdelen”. Installatie van de reinigingsfilter.

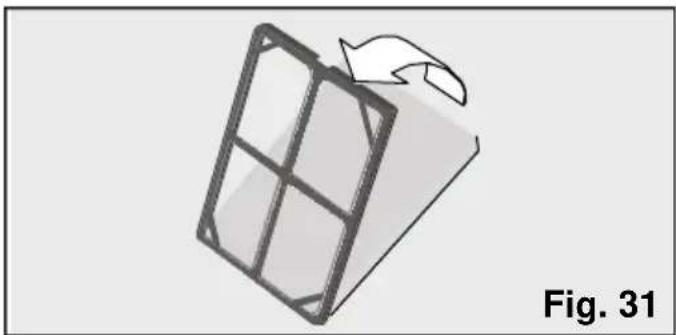

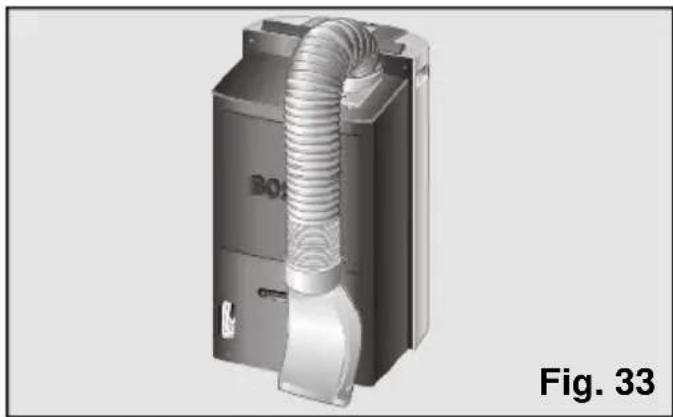

• Verifieer dat de reinigingsfilter op plaats aangebracht is, zo niet, installeer hem dan zoals te zien is op figuur Fig 31 Fig. 3196 Reiniging en Onderhoud Voorwaarden voor het opslaan Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen, moet u de ontluchtingsbuis op de positie rust plaatsen. ❏ Hiervoor buigt u de buis naar de achterkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 33 en 34. Voor het in gebruik stellen aan het begin van het seizoen ❏ Maak de luchtfilter schoon . ❏ Daarna maakt u zo nodig de bedekking en het traliewerk schoon. Fig. 33 Fig. 34

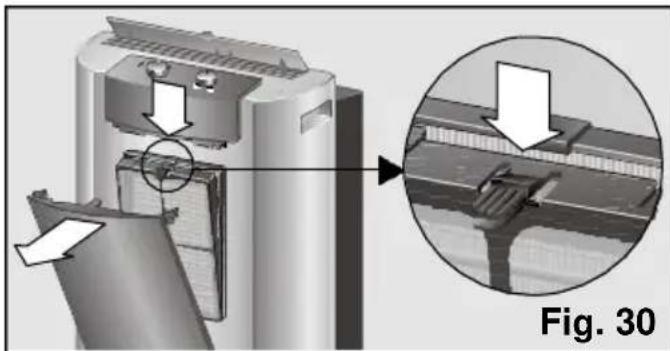

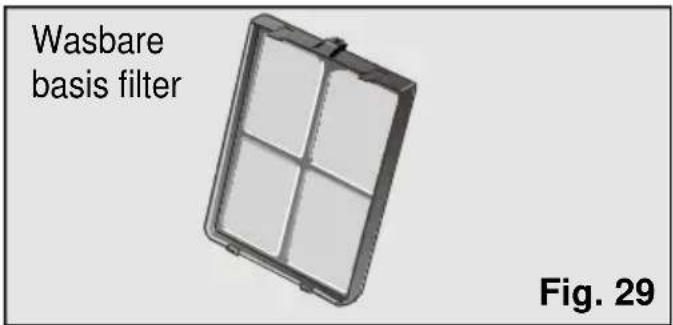

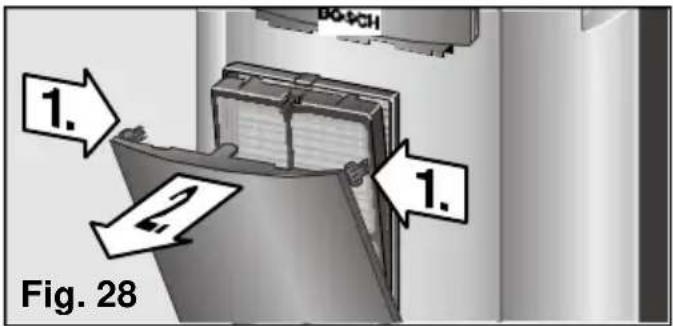

• Haal de basis filter van het apparaat weg, figuur 30.

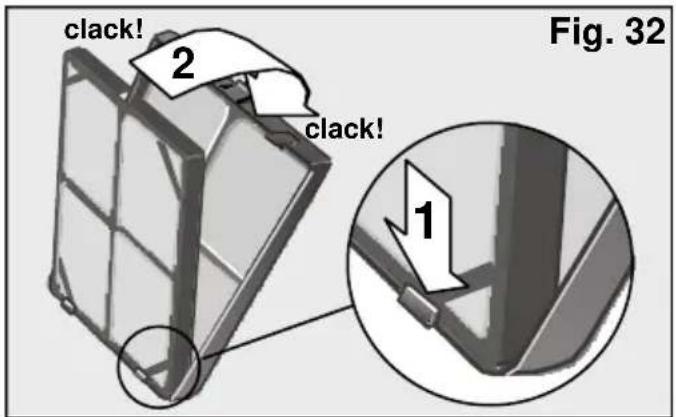

• Introduceer de reinigingsfilter en het plaatsingelement in de basisfilter zoals te zien is op figuur 32, en houd er rekening mee dat ze eerst in de onderste veertjes gedrukt moeten worden.

• Installeer het element in het apaaraat door de onderste veertjes te duwen in de gaatjes die aangebracht zijn in de voorkant van de kast van het apparaat en druk op de bovenste clip tot u een “klik” hoort, wat inhoudt dat het element goed geïnstalleerd is.

• Sluit de voordeur van het apparaat. Let op ! Om een goede werking van het apparaat te verzekeren, moet u alleen een set filters op de steun plaatsen. Opmerking Om het schoonmaken of vervangen van de filters gemakkelijker te maken is het ook mogelijk de voordeur van het apparaat te weg te halen. Hiervoor is het voldoende de deur open te maken tot aan de veiligheidslimiet (de deur blijft open staat met een lichte helling ; Figuur 19) en er flink aan te trekken. Om de deur weer op zijn plaats terug te zetten moeten de veertjes aan de benedenkant van de deur overeenkomen met de openingen in de behuizing van het apparaat tot aan de grens van de clips in de behuizing.

Fig. 3297 Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen Algemene werkingscondities Wat te doen als ? ... ... het apparaat niet werkt ... ❏ Verzeker u ervan dat de stekker in het stopcontact zit. ❏ Verifieer dat de functie keuzeschakelaar niet op niet actief staat . ❏ Ga na of er elektriciteit is en of de stop niet doorgeslagen is. ❏ Stel de thermostaat af op de laagste temperatuur. ... het apparaat werkt niet en het lampje dat aangeeft dat het depot van het condensatie water vol is brandt ... ❏ Plaats het apparaat op een platte oppervlakte. Als het lampje blijft branden, leeg dan het interne water depot van het apparaat. (Zie de instructies bij luchtbehandeling) ... het apparaat werkt niet en het lampje dat het vullen van het water reservoir aangeeft k n i p p e r t . . . ❏ Er bestaat een storing in de thermische sonden. Bel de Officiële Technische Dienst van het merk. ... het apparaat koelt de lucht niet voldoende ... ❏ Controleer of de verbindingen van de afvoerbuis van de warme lucht goed zijn. ❏ Verzeker u er van dat de baan van de luchtinlaatbuis niet te krom is en dat de buis niet langer is dan 140 cm. ❏ Controleer of de dop van de afvoerbuis van het water goed op de buis zit. ❏ Installeer de zuignap zodat de opening in het raam zo klein mogelijk is. ❏ Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen. ... u water op het traliewerk van het bedieningspaneel ziet of op de plaats waar de basis filter geplaatst is... ❏ Maakt u zich daarom geen zorgen, dit is het gevolg van de normale werking van het apparaat. Algemene overwegingen omtrent het geluidsniveau ... het apparaat maakt te veel lawaai ... Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale werking van het apparaat en dit is gemakkelijk op te lossen. Hierop volgt de beschrijving van enkele van die mogelijke geluiden om deze beter te vast te stellen. Heel normale geluiden ❏ Als u een regelmatig terugkerend borrelend geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren. ❏ Als u een geluid hoort dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men niet vermijden. ❏ Als u een fluitend geluid hoort, hebben wij te maken met het geluid dat geproduceerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld wordt. ❏ Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geproduceerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werking of buiten werking gezet wordt. Geluiden die gemakkelijk opgelost kunnen worden. ❏ Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zijn. ❏ Controleer of de in- en uitlaat van de lucht in het apparaat vrij gehouden zijn van hindernissen. ❏ Verifieer dat het apparaat niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen. Elke willekeurige andere reparatie moet uitgevoerd worden door een gespecialiseerde vakman. Neem daarvoor contact op met de geautoriseerde leverancier, met de klantendienst of met onze Technische Dienst van de Fabrikant.98 Servicedienst / Garantie Servicedienst Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." niet functioneert, dan staat de Servicedienst tot uw beschikking. Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat
