Aquatak 160 X - Nettoyeur haute pression BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Bosch
Modèle	Aquatak 160 X
Référence	3 600 H77 C..
Puissance absorbée	3000 W
Pression nominale / pression de travail	15 MPa
Pression maximale	16 MPa
Débit	600 l/h
Température d'alimentation max.	60 °C
Débit d'eau d'alimentation min.	17 l/h
Pression d'eau d'alimentation max.	0,15 – 0,6 MPa
Capacité du réservoir de détergent	3,0 L
Poids	29,1 kg
Classe de protection	I (avec conducteur de protection)
Tension / Fréquence	230 V ~ 50 Hz
Niveau de pression acoustique	80 dB(A)
Niveau d'intensité acoustique	91 dB(A)
Vibrations (a_h)	4,0 m/s² (K=1,0 m/s²)
Longueur max. de rallonge	20 m (section 1,5 mm²) / 50 m (section 2,5 mm²)
Dispositif de sécurité recommandé	Disjoncteur différentiel 30 mA
Accessoires fournis	Lance pulvérisatrice, tuyau haute pression, tube jet en éventail, tube jet rotatif, raccord, porte-câble, manivelle
Utilisation conforme	Nettoyage de surfaces extérieures, outils, véhicules, bateaux. Pas pour usage industriel.

FOIRE AUX QUESTIONS - Aquatak 160 X BOSCH

Comment démarrer le nettoyeur haute pression Bosch Aquatak 160 X ?

Assurez-vous que l'interrupteur est en position arrêt, branchez l'appareil, ouvrez le robinet d'eau, déverrouillez la gâchette avec le verrouillage de mise en fonctionnement, appuyez sur la gâchette jusqu'à obtenir un débit régulier, relâchez, enclenchez l'interrupteur, puis appuyez à nouveau sur la gâchette.

Comment utiliser le détergent avec l'Aquatak 160 X ?

Remplissez le réservoir de détergent après dilution selon les recommandations. Pour pulvériser, poussez la buse vers l'avant pour passer en basse pression. Utilisez le régulateur de détergent pour ajuster la quantité. Appliquez avec modération et rincez en haute pression.

Comment changer la buse entre jet en éventail et jet rotatif ?

Pour le tube jet en éventail : dévissez-le du pistolet et vissez le tube jet rotatif à la place. Pour l'Aquatak 160 X, tournez la douille pour passer du jet plat au jet concentré.

Que faire si le moteur ne démarre pas ?

Vérifiez que la fiche est branchée, que la prise fonctionne, que le fusible n'a pas sauté, que la rallonge n'est pas endommagée. Si la protection du moteur est déclenchée, laissez refroidir 5 minutes. En cas de gel, dégelez la pompe et les tuyaux.

Comment nettoyer le filtre de l'appareil ?

Démontez l'adaptateur du raccord de robinet, sortez le filtre à l'aide d'une pince pointue, rincez-le à l'eau claire et remettez-le en place. N'utilisez jamais l'appareil sans filtre ou avec un filtre endommagé, sous peine d'annulation de la garantie.

Quelles sont les précautions de sécurité à respecter ?

Ne dirigez jamais le jet vers des personnes, animaux ou parties électriques. Utilisez une prise avec conducteur de protection et un disjoncteur différentiel 30 mA. Portez des vêtements de protection si nécessaire. Ne nettoyez pas les pneus à moins de 30 cm.

Comment ranger l'appareil après utilisation ?

Videz le réservoir de détergent, nettoyez l'extérieur avec une brosse douce, retirez toute l'eau du circuit, enroulez le tuyau sans le plier, et stockez dans un local à l'abri du gel. Ne posez pas d'objets sur l'appareil.

Quelle pression d'eau est nécessaire pour l'alimentation ?

Le débit d'eau minimum est de 17 l/h et la pression d'alimentation maximum est de 0,15 à 0,6 MPa. Utilisez un tuyau d'au moins 1/2 pouce ou Ø 13 mm.

Que faire en cas de baisse de pression pendant l'utilisation ?

Vérifiez que la buse n'est pas bouchée, nettoyez-la. Assurez-vous que le filtre d'eau est propre, que le tuyau n'est pas plié, et que l'alimentation en eau est suffisante. Si la pression reste basse, la buse peut être usée à remplacer.

Où trouver les pièces de rechange et le service après-vente ?

Contactez le service client Bosch au 0 811 36 01 22 (France) ou par email à [e-mail]. Les réparations doivent être effectuées par une station agréée Bosch. Utilisez uniquement des accessoires et pièces d'origine.

MODE D'EMPLOI Aquatak 160 X BOSCH

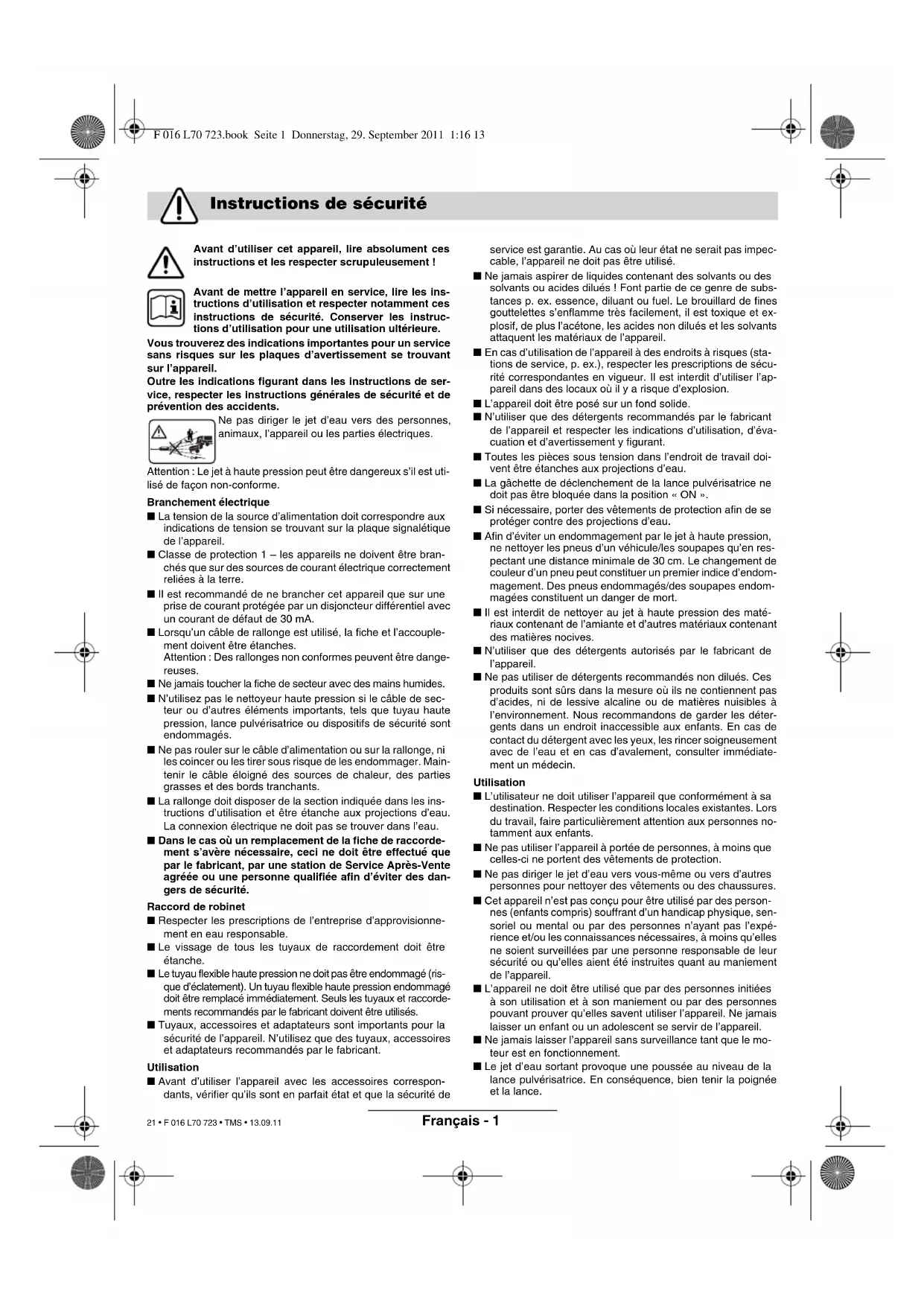

Instructions de sécurité

Avant d'utiliser cet appareil, lire absolument ces instructions et les respecter scrupuleusement !

Avant de mettre l'appareil en service, lire les instructions d'utilisation et respecter notamment ces instructions de sécurité. Conserver les instructions d'utilisation pour une utilisation ultérieure.

Vous trouverez des indications importantes pour un service sans risques sur les plaques d'avertissement se trouvant sur l'appareil.

Outre les indications figurant dans les instructions de service, respecter les instructions générales de sécurité et de prévention des accidents.

Ne pas diriger le jet d'eau vers des personnes, animaux, l'appareil ou les parties électriques.

Attention : Le jet à haute pression peut être dangereux s'il est utilisé de façon non-conforme.

Branchement électrique

La tension de la source d'alimentation doit correspondre aux indications de tension se trouvant sur la plaque signalétique de l'appareil.
■ Classe de protection 1 – les appareils ne doivent être branchés que sur des sources de courant électrique correctement reliées à la terre.
Il est recommandé de ne brancher cet appareil que sur une prise de courant protégée par un disjoncteur différentiel avec un courant de défaut de 30 mA.
■ Lorsqu'un câble de rallonge est utilisé, la fiche et l'accouplement doivent être étanches. Attention : Des rallonges non conformes peuvent être dangereuses.
■ Ne jamais toucher la fiche de secteur avec des mains humides.
■ N'utilisez pas le nettoyeur haute pression si le câble de secteur ou d'autres éléments importants, tels que tuyau haute pression, lance pulvérisatrice ou dispositifs de sécurité sont endommagés.
■ Ne pas rouler sur le câble d'alimentation ou sur la rallonge, ni les coincer ou les tirer sous risque de les endommager. Maintenir le câble éloigné des sources de chaleur, des parties grasses et des bords tranchants.
■ La rallonge doit disposer de la section indiquée dans les instructions d'utilisation et être étanche aux projections d'eau. La connexion électrique ne doit pas se trouver dans l'eau.
Dans le cas où un remplacement de la fiche de raccordement s'avère nécessaire, ceci ne doit être effectué que par le fabricant, par une station de Service Après-Vente agréée ou une personne qualifiée afin d'éviter des dangers de sécurité.

Raccord de robinet

■ Respecter les prescriptions de l'entreprise d'approvisionnement en eau responsable.
■ Le vissage de tous les tuyaux de raccordement doit être étanche.
Le tuyau flexible haute pression ne doit pas être endommagé (risque d'éclatement). Un tuyau flexible haute pression endommagé doit être remplacé immédiatement. Seuls les tuyaux et raccordements recommandés par le fabricant doivent être utilisés.
■ Tuyaux, accessoires et adaptateurs sont importants pour la sécurité de l'appareil. N'utilisez que des tuyaux, accessoires et adaptateurs recommandés par le fabricant.

Utilisation

■ Avant d'utiliser l'appareil avec les accessoires correspondants, vérifier qu'ils sont en parfait état et que la sécurité de

service est garantie. Au cas où leur état ne serait pas impeccable, l'appareil ne doit pas être utilisé.

■ Ne jamais aspirer de liquides contenant des solvants ou des solvants ou acides dilués ! Font partie de ce genre de substances p. ex. essence, diluant ou fuel. Le brouillard de fines gouttelettes s'enflamme très facilement, il est toxique et explosif, de plus l'acétone, les acides non dilués et les solvants attaquent les matériaux de l'appareil.
En cas d'utilisation de l'appareil à des endroits à risques (stations de service, p. ex.), respecter les prescriptions de sécurité correspondantes en vigueur. Il est interdit d'utiliser l'appareil dans des locaux où il y a risque d'explosion.
■ L'appareil doit être posé sur un fond solide.
■ N'utiliser que des détergents recommandés par le fabricant de l'appareil et respecter les indications d'utilisation, d'évacuation et d'avertissement y figurant.
■ Toutes les pièces sous tension dans l'endroit de travail doivent être étanches aux projections d'eau.
■ La gâchette de déclenchement de la lance pulvérisatrice ne doit pas être bloquée dans la position « ON ».
■ Si nécessaire, porter des vêtements de protection afin de se protéger contre des projections d'eau.
■ Afin d'éviter un endommagement par le jet à haute pression, ne nettoyer les pneus d'un véhicule/les soupapes qu'en respectant une distance minimale de 30 cm. Le changement de couleur d'un pneu peut constituer un premier indice d'endommagement. Des pneus endommagés/des soupapes endommagées constituent un danger de mort.
Il est interdit de nettoyer au jet à haute pression des matériaux contenant de l'amiante et d'autres matériaux contenant des matières nocives.
■ N'utiliser que des détergents autorisés par le fabricant de l'appareil.
■ Ne pas utiliser de détergents recommandés non dilués. Ces produits sont sûrs dans la mesure où ils ne contiennent pas d'acides, ni de lessive alcaline ou de matières nuisibles à l'environnement. Nous recommandons de garder les détergents dans un endroit inaccessible aux enfants. En cas de contact du détergent avec les yeux, les rincer soigneusement avec de l'eau et en cas d'avalement, consulter immédiatement un médecin.

Utilisation

■ L'utilisateur ne doit utiliser l'appareil que conformément à sa destination. Respecter les conditions locales existantes. Lors du travail, faire particulièrement attention aux personnes notamment aux enfants.
■ Ne pas utiliser l'appareil à portée de personnes, à moins que celles-ci ne portent des vêtements de protection.
■ Ne pas diriger le jet d'eau vers vous-même ou vers d'autres personnes pour nettoyer des vêtements ou des chaussures.
Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental ou par des personnes n'ayant pas l'expérience et/ou les connaissances nécessaires, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles aient été instruites quant au maniement de l'appareil.
■ L'appareil ne doit être utilisé que par des personnes initiées à son utilisation et à son maniement ou par des personnes pouvant prouver qu'elles savent utiliser l'appareil. Ne jamais laisser un enfant ou un adolescent se servir de l'appareil.
■ Ne jamais laisser l'appareil sans surveillance tant que le moteur est en fonctionnement.
■ Le jet d'eau sortant provoque une poussée au niveau de la lance pulvérisatrice. En conséquence, bien tenir la poignée et la lance.

Transport

■ Avant de transporter l'appareil, l'arrêter et le bloquer.

Nettoyage

■ Retirer la fiche de la prise de courant :
- toujours lorsque le coupe-bordure est laissé sans surveillance
- avant tout contrôle, nettoyage ou autres travaux effectués sur l'appareil

■ Les travaux de réparation ne doivent être effectués que par une station de service après-vente agréée Bosch.

Accessoires et pièces de rechange

■ Seuls les accessoires et pièces de rechange autorisés par le fabricant peuvent être utilisés. Les accessoires et pièces de rechange d'origine assurent un service impeccable de l'appareil.

Caractéristiques techniques

Nettoyeur haute pression Aquatak 150 Aquatak 150 X Aquatak 160 X

Référence 3 600 H77 A.. 3 600 H77 B.. 3 600 H77 C..
Puissance absorbée [W] 2 700 2 700 3 000
Température alimentation max. [°C] 60 60 60
Débit d'eau alimentation minimum	[l/h]	17	17	17
Pression d'eau alimentation max.	[MPa]	0,15-0,6	0,15-0,6	0,15-0,6
Pression nominale/pression de travail	[MPa]	14 14 15
Pression maximale	[MPa]	15 15 16
Débit	[l/h]	550	550	600
Capacité du réservoir de détergent	[l]	3,0	2 x 1,5	3,0
Poids	[kg]	26 27,5	29,1
Classe de protection		± /l	± /l	± /l
Numéro de série	Voir numéro de série 15 (plaque signalétique) sur la mach

Utilisation conforme

L'appareil est conçu pour nettoyer des surfaces et objets à l'extérieur, des outils, véhicules et bateaux. Avec les accessoires correspondants, il est possible d'ajouter des détergents autorisés par Bosch afin de désobstruer des tuyaux d'écoulement ou d'enlever de la rouille ou des couches de peinture.

Ce produit n'est pas approprié pour un usage dans l'industrie.

L'utilisation conforme se rapporte à une température ambiante située entre 0 °C et 40 °C.

Introduction

Ce manuel contient des indications quant à la manière de monter et d'utiliser correctement la tondeuse. Il est important de lire attentivement ces instructions.

Une fois complètement assemblée, la machine pèse environ 26 - 29,1 kg. Si besoin est, faites vous aider pour retirer la machine de son emballage.

Pièces fournies avec l'appareil

Retirer avec précaution le nettoyeur haute pression de l'emballage et vérifier si tous les éléments suivants sont complets :

- Nettoyeur haute pression

– Lance pulvérisatrice/tuyau haute pression
- Tube de pression à jet en éventail
- Tube de pression à jet rotatif
- Raccord
- Instructions d'utilisation
- Porte-câble

(Aquatak 150 - 2x, Aquatak 150 X/160 X - 1x)

• Manivelle pour dévidoir (Aquatak 150 X/160 X)
• Vis de fixation (Aquatak 150 X/160 X)

S'il vous manque des éléments ou si une des pièces est endommagée, veuillez contacter votre revendeur.

Eléments de l'appareil

1 Verrouillage de mise en fonctionnement pour la gâchette
2 Gâchette
3 Tuyau flexible haute pression
4 Dévidoir à tuyaux (Aquatak 150 X/160 X)
5 Poignée (Aquatak 150 X/160 X)
6 Réservoir de détergent
7 Lance pulvérisatrice
8 Porte-câble
9 Tube de pression à jet en éventail

10 Interrupteur

11 Régulateur du détergent

12 Manomètre

13 Raccord de robinet

14 Tube de pression à jet rotatif

15 Numéro de série

16 Raccord

17 Tubulure de raccordement pour tuyau haute pression (Aquatak 150)

18 Filtre

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec l'appareil.

Pour votre sécurité

Attention ! Avant d'effectuer tous travaux de maintenance ou de nettoyage, arrêter l'appareil et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé.

Sécurité relative au système électrique

Cet appareil nécessite un raccordement sur un conducteur de protection. La tension de fonctionnement est de 230 V en courant alternatif, 50 Hz (pour les pays hors de l'Union européenne 220 V, 240 V suivant la version). N'utiliser qu'une rallonge électrique homologuée. Pour plus de renseignements, contacter le service après-vente autorisé.

Au cas où une rallonge devrait être utilisée pour travailler avec le nettoyeur haute pression, les sections de conducteur suivantes sont nécessaires :

1,5 mm² pour une longueur max. de 20 m

2,5 mm ^2 pour une longueur max. de 50 m

Remarque : Au cas où une rallonge devrait être utilisée, celle-ci doit disposer, conformément à la description figurant dans les instructions de sécurité, d'un conducteur de protection raccordé au conducteur de protection de l'installation électrique par l'intermédiaire de la fiche.

En cas de doute, consulter un électricien de formation ou le service après-vente Bosch le plus proche.

PRECAUTION : Des rallonges non conformes aux instructions peuvent être dangereuses. Les versions de câble de rallonge, fiche et accouplement doivent être étanches à l'eau et autorisées pour l'extérieur.

Les connexions de câble doivent être sèches et ne pas reposer sur le sol.

Pour plus de sécurité, il est recommandé d'utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la appareil, contrôler ce disjoncteur différentiel.

Remarque concernant les produits non commercialisés en GB : ATTENTION : Pour votre propre sécurité, il est nécessaire que la fiche montée sur la machine soit raccordée à la rallonge. Le dispositif de couplage de la rallonge doit être protégé des projections d'eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble.

Si le câble d'alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

Alimentation en eau

Conformément aux règlements en vigueur, le nettoyeur haute pression ne doit jamais être raccordé au réseau de distribution d'eau sans disconnecteur.

Utilisez un disconnecteur du type BA conformément à la norme IEC 61770.

L'eau qui a coulé au travers du disconnecteur n'est pas potable.

Montage

Avant l'utilisation

A Monter le porte-câble 8 sur la poignée. Bien appuyer sur le porte-câble pour qu'il s'encliquette bien.

B Monter la manivelle 5 sur le dévidoir à l'aide de la vis jointe. (Aquatak 150 X/160 X)

Raccord de robinet

C Visser le raccord 16 sur le raccord de robinet 13.

Raccorder le tuyau d'eau (non fourni) sur le raccord de robinet et l'appareil.

Raccordement du tuyau haute pression/de la lance pulvérisatrice

D / Eien raccorder le tuyau haute pression 3 à la tubulure de raccordement 17 et au tube de pression 7. (Aquatak 150)

E Bien raccorder le tuyau haute pression 3 au tube de pression 7. (Aquatak 150 X/160 X)

G Placer le tube de pression à jet en éventail 9 dans la lance pulvérisatrice 7. Pour verrouiller le tube de pression à jet en éventail, le tourner de 90° dans le sens des aiguilles d'une montre en exerçant une légère pression. (Aquatak 150/150 X)

Visser le tube de pression à jet en éventail 9 dans le pistolet pulvérisateur 7. (Aquatak 160 X)

Seulement Aquatak 150 X/160 X

F Dérouler le tuyau haute pression 3 du dévidoir.

Ne jamais utiliser le nettoyeur haute pression quand le tuyau haute pression 3 est enroulé sur le dévidoir 4.

Réglage/Utilisation des différentes buses

Tube de pression à jet en éventail

Aquatak 150/150 X

H Pour modifier le jet en éventail en un jet concentré sur un point et inversement, tourner l'anneau avant du tube de pression à jet en éventail.

Afin de pulvériser le détergent, mettre la buse à jet en éventail sur la position basse pression en tournant l'anneau arrière.

Tourner la buse sur l'anneau avant, afin de régler le jet en éventail.

Respecter les indications pour l'utilisation du nettoyeur haute pression en ce qui concerne le réglage de la quantité de détergent.

Aquatak 160 X

J Afin de modifier le jet plat en un jet concentré et inversement, tourner la douille de la buse.

K Lors du travail avec un détergent, pousser la buse vers l'avant afin de la mettre de la position haute pression sur la position basse pression.

Tourner la buse afin de régler le jet.

Respecter les indications pour l'utilisation du nettoyeur haute pression en ce qui concerne le réglage de la quantité de détergent.

Tube de pression à jet rotatif

- Tourner le tube de pression à jet en éventail 9 de 90° dans le sens inverse des aiguilles d'une montre. Sortir le tube de pression à jet en éventail. (Aquatak 150/150 X)

Dévisser le tube de pression à jet en éventail 9 du pistolet pulvérisateur 7. (Aquatak 160 X)

P Placer le tube de pression à jet rotatif 14 dans la lance pulvérisatrice 7. Pour verrouiller le tube de pression à jet rotatif, le tourner de 90° dans le sens des aiguilles d'une montre en exerçant une légère pression. (Aquatak 150/150 X)

Visser le tube de pression à jet rotatif 14 dans le pistolet pulvérisateur 7. (Aquatak 160 X)

Mise en fonctionnement

Mise en fonctionnement

Veiller à ce que l'interrupteur se trouve dans la position (et brancher l'appareil sur la prise.

Ouvrir le robinet.

R Actionner le verrouillage de mise en fonctionnement 1 afin de déverrouiller la gâchette 2. Appuyer à fond sur la gâchette 2 jusqu'à ce que l'eau coule de manière régulière et qu'il n'y ait plus d'air dans l'appareil et dans le tuyau haute pression. Lâcher la gâchette 2. Appuyer sur le verrouillage de mise en fonctionnement 1.

Enclencher l'interrupteur 10.

Diriger la lance pulvérisatrice 7 vers le bas. Actionner le verrouillage de mise en fonctionnement afin de déverrouiller la gâchette 2. Appuyer à fond sur la gâchette 2.

Arrêt

Lâcher la gâchette 2. Appuyer sur le verrouillage de mise en fonctionnement. La lance pulvérisatrice est alors verrouillée et ne peut plus être actionnée par mégarde.

Eteindre l'interrupteur 10.

Fermer le robinet. Retirer la fiche de la prise de courant.

Actionner le verrouillage de mise en fonctionnement 1 afin de déverrouiller la gâchette 2. Appuyer à fond sur la gâchette 2 jusqu'à ce qu'il n'y ait plus de pression d'eau dans l'appareil. Lâcher la gâchette 2. Appuyer sur le verrouillage de mise en fonctionnement 1.

Détacher le tuyau d'eau de l'appareil et du raccord de robinet.

Indications pour l'utilisation du nettoyeur haute pression

Généralités

S'assurer que l'appareil se trouve sur une surface plane.

Ne pas trop s'éloigner avec le tuyau flexible haute pression et ne pas tirer l'appareil par le tuyau. Cela pourrait faire perdre l'équilibre à l'appareil qui risque de basculer.

Ne pas plier le tuyau flexible haute pression et ne pas rouler dessus avec un véhicule. Protéger le tuyau flexible haute pression d'arêtes vives et de coins tranchants.

Ne pas utiliser le tuyau flexible à jet rotatif pour laver votre voiture.

Travail avec détergents

N'utiliser que des détergents autorisés par Bosch. Les détergents non appropriés risquent d'endommager l'appareil et l'objet à nettoyer.

M / N remplir le réservoir de détergent 6 avec du détergent après avoir dilué celui-ci conformément aux recommandations. Pour le remplir ou vider, le réservoir de détergent peut être démonté.

I / Kafin de pulvériser le détergent, mettre la buse à jet plat sur la position basse pression.

Nous recommandons d'utiliser aussi peu de détergents que possible afin de ménager l'environnement. Respecter les recommandations de dilution figurant sur le réservoir.

Par sa gamme étendue de détergents et de produits de conservation, Bosch garantit un service sans problème de l'appareil.

L Seulement Aquatak 150/160 X

L'appareil est équipé d'un réservoir de détergent. Le régulateur du détergent 11 n'est utilisé que pour régler la quantité de détergent à rajouter.

L Seulement Aquatak 150 X

L'appareil est équipé de deux réservoirs de détergent. Le régulateur du détergent 11 sert à commuter entre les deux réservoirs de détergent et à régler la quantité de détergent à rajouter.

Méthode de nettoyage recommandée

1er étape : Préparer les surfaces sales

Appliquer le détergent avec modération et le laisser agir un petit moment.

2ème étape : Enlever l'encrassement

Enlever l'encrassement au jet haute pression.

Remarque : Pour le nettoyage de surfaces verticales, commencer en bas avec le détergent et continuer vers le haut. Lors du rinçage, travailler de haut en bas.

Les substances chimiques nuisibles à l'environnement ne doivent pas pénétrer dans le sol, dans la nappe phréatique, ni dans les étangs ou les rivières.

En cas d'utilisation de détergents, respecter scrupuleusement les indications figurant sur l'emballage et la concentration prescrite.

Pour le nettoyage de véhicules motorisés, respecter les prescriptions locales en vigueur : Eviter absolument que de l'huile projetée pénètre dans la nappe phréatique.

Nettoyage

Avant tous travaux, retirer la fiche du secteur et détacher le raccord de robinet.

Remarque : Afin d'assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procédez à intervalles réguliers aux travaux d'entretien suivants.

Contrôler l'appareil à intervalles réguliers afin de détecter des défauts visibles, tels que des raccords détachés ou des pièces usées ou endommagées.

Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu'ils soient correctement montés. Les travaux d'entretien ou de réparation nécessaires doivent être effectués avant d'utiliser le nettoyeur haute pression.

Si, malgré tous les soins apportés à la fabrication et au contrôle du nettoyeur haute pression, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outils de jardinage Bosch.

Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de l'appareil.

Nettoyer/contrôler le filtre

S Enlevez l'adaptateur 16 se trouvant sur le rac-cord de robinet 13 et sortez le filtre 18.

Le filtre 18 peut facilement être enlevé à l'aide d'une pince pointue. Rincez le filtre et remettez-le en place. Remplacez un filtre endommagé.

Ne jamais utiliser le nettoyeur haute pression si le filtre 18 n'est pas monté ou qu'il est défectueux.

Le fait d'utiliser le nettoyeur haute pression sans filtre ou avec filtre 18 défectueux, entraîne l'annulation de la garantie.

Transport

Afin de transporter l'appareil, le saisir par sa poignée supérieure et le faire rouler sur ses roues.

Afin de transporter l'appareil dans des escaliers ou par-dessus des obstacles, le saisir par sa poignée supérieure et le porter.

Au cas où l'appareil devrait être stocké ou transporté à l'horizontale, vider le réservoir de détergent auparavant.

Rangement de l'appareil après utilisation

Nettoyer les parties extérieures du nettoyeur haute pression à l'aide d'une brosse douce et d'un torchon. Ne pas utiliser d'eau ni de solvants ou détergents abrasifs. Enlever toutes les saletés pouvant adhérer sur l'appareil et notamment sur les ouïes de ventilation du moteur.

Un nettoyeur haute pression dont l'eau n'a pas été complètement enlevée risque d'être endommagé en cas de gel. Il est recommandé de garder l'appareil dans un local à l'abri du gel.

Ne pas poser d'autres objets sur l'appareil.

S'assurer que les câbles ne soient pas coincés lorsqu'on déplie ou replie le guidon. Ne pas plier le tuyau flexible haute pression.

Dépannage

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre appareil ne fonctionne pas correctement. Si malgré cela vous n'arrivez pas à localiser le problème et à le résoudre, contactez votre service après-vente.

Attention : Avant de procéder au dépannage, arrêter l'appareil et retirer la fiche de la prise de courant.

Problème Cause possible Remède
Le moteur ne démarre pas La	fiche n'est pas branchéePrise de courant défectueuseLe fusible a sautéRallonge endommagéeLa protection du moteur est déclenchéeGelé	Brancher la ficheUtiliser une autre priseRemplacer le fusibleEssayer sans rallongeLaisser refroidir le moteur pendant 5 minutesLaisser dégeler la pompe, le tuyau d'eau ou les accessoires
Le moteur s'arrête Le fusible a	sautéMauvaise tension du secteurLa protection du moteur est déclenchée	Remplacer le fusibleContrôler la tension du secteur, elle doit correspondre à l'indication figurant sur la plaque signalétiqueLaisser refroidir le moteur pendant 5 minutes
Le fusible a sauté Le fusible est insuffisant Brancher l'appareil sur un circuit		électriquedont le système de protection est approprié à la puissance du nettoyeur haute pression
Pression de travail trop élevée	Buse en partie bouchée Nettoyer la buse
Pression discontinue De l'eau	dans le tuyau ou dans la pompeAlimentation en eau ne fonctionne pas cor- rectementFiltre d'eau bouchéTuyau d'eau serré ou coincé ou pliéTuyau flexible haute pression trop long	Laisser le nettoyeur haute pression marcher avec la lance pulvérisatrice ouverte et le ro-binet ouvert jusqu'à ce qu'une pression de travail régulière soit atteinteVérifier si le raccord d'eau est conforme aux données des caractéristiques techniques. Les plus petits raccords d'eau pouvant être utilisés présentent un diamètre de 1/2" ou ∅ 13 mmNettoyer le filtre d'eauPoser correctement le tuyau d'eauEnlever la rallonge du tuyau haute pression, longueur maximale du tuyau d'eau 10 m
La pression est régulière mais trop basseRemarque : Certains acces-soires provoquent une basse pression	Buse uséeSoupape de démarrage/d'arrêt usée	Remplacer la buseAppuyer sur la gâchette rapidement cinq fois de suite
Le moteur marche, mais pas de pression de travail	Pas de raccord sur l'eauFiltre bouchéBuse bouchée	Raccordement de l'eauNettoyer le filtreNettoyer la buse
Le nettoyeur haute pression démarre tout seul	La pompe ou la lance pulvérisatrice ne sont pas étanches	Veuillez vous adresser au service après- vente agréé Bosch
La machine n'est pas étanche	La pompe n'est pas étanche Elle ne doit pas perdre plus de 6 gouttes par minute. Au cas de non-étanchéité anormale considérable, contacter le service après- vente agréé Bosch.

Elimination de déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne pas jeter les appareils électroportatifs avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les équipements électriques et électroniques dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail :

[e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.: [phone]

Fax : [phone]

E-Mail :

[e-mail]

Belgique, Luxembourg

Tel.: [phone]

CE Déclaration de conformité

Valeurs de mesure du niveau sonore relevées conformément à EN 60335.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 80 dB(A) (Aquatak 150/150 X)/80 dB(A) (Aquatak 160 X) ; niveau d'intensité acoustique 90 dB(A) (Aquatak 150/150 X)/91 dB(A) (Aquatak 160 X). Incertitude K=3 dB (Aquatak 150/150 X)/3 dB (Aquatak 160 X).

Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60335 : a_h=4,0 m/s^2 , K=1,0 m/s^2 .

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60335 conformément aux règlements des directives 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE : Niveau d'intensité acoustique garanti 93 dB(A) (Aquatak 150/150 X)/94 dB(A) (Aquatak 160 X).

Procédures d'évaluation de la conformité conformément à l'annexe V.

Catégorie des produits : 27

Sous réserve de modifications
