ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1171250102 BRENNENSTUHL

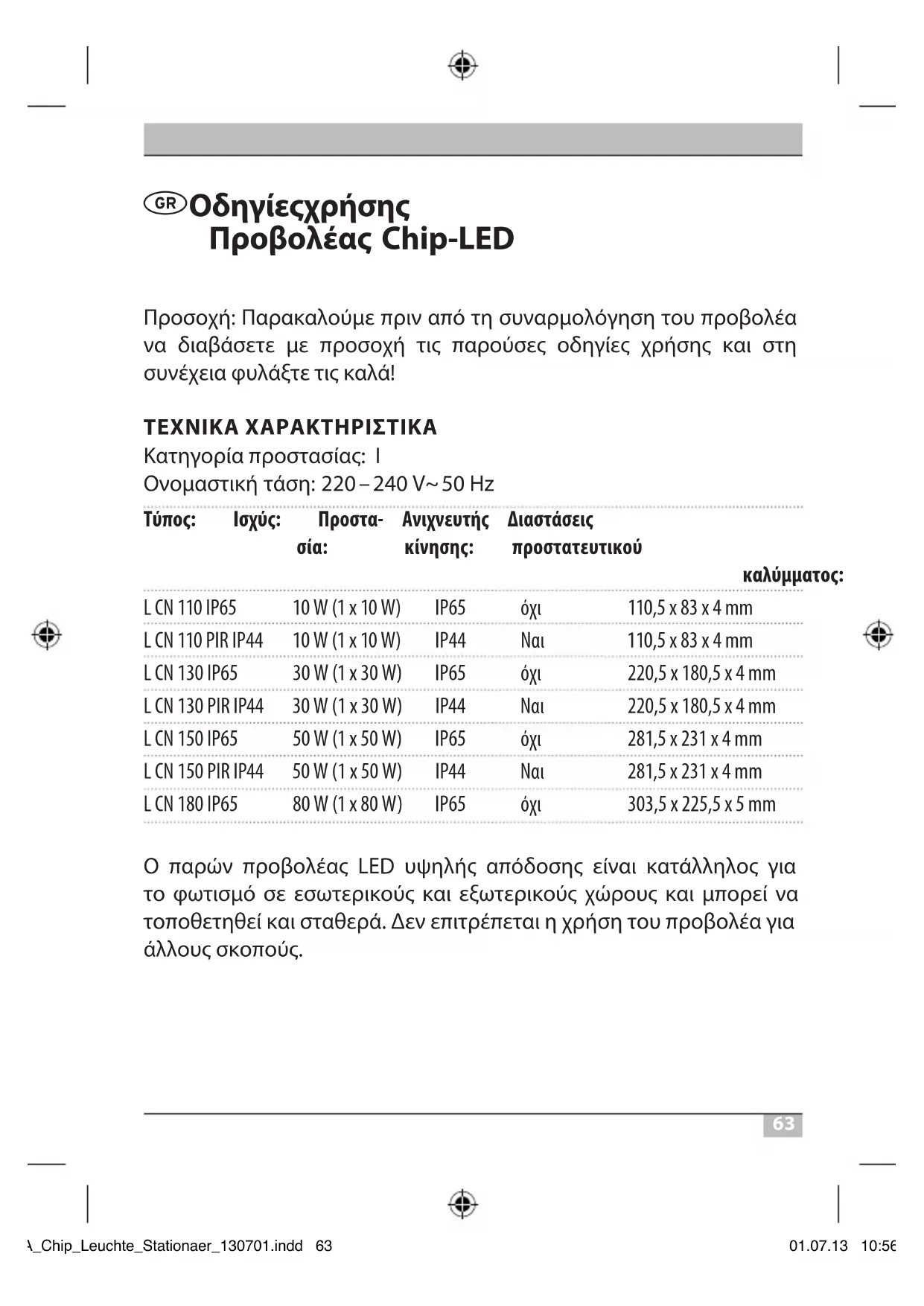

Οδηγίες χρήσης Προβολέας Chip-LED Προσοχή: Παρακαλούμε πριν από τη συναρμολόγηση του προβολέα να διαβάσετε με προσοχή τις παρούσες οδηγίες χρήσης και στη συνέχεια φυλάξτε τις καλά! ΤΕΧΝΙΚΆ ΧΆΡΆΚΤΗΡΙΣΤΙΚΆ Κατηγορία προστασίας: I Ονομαστική τάση: 220 – 240V~ 50Hz Τύπος: Ισχύς: Προστα- Ανιχνευτής Διαστάσεις σία: κίνησης: προστατευτικού καλύμματος: L CN 110 IP65 10W (1 x 10W) IP65 όχι 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 Ναι 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 όχι 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 Ναι 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 όχι 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 Ναι 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 όχι 303,5 x 225,5 x 5mm Ο παρών προβολέας LED υψηλής απόδοσης είναι κατάλληλος για το φωτισμό σε εσωτερικούς και εξωτερικούς χώρους και μπορεί να τοποθετηθεί και σταθερά. Δεν επιτρέπεται η χρήση του προβολέα για άλλους σκοπούς. BA_Chip_Leuchte_Stationaer_130701.indd 63 01.07.13 10:5664

Οδηγίες χρήσης Προβολέας Chip-LED ΥΠΟΔΕΙΞΕΙΣ ΆΣΦΆΛΕΙΆΣ

1. Η εγκατάσταση και συντήρηση του προβολέα θα πρέπει να

πραγματοποιούνται από εξειδικευμένο τεχνικό.

2. Απενεργοποιήστε πριν από την εγκατάσταση και τις εργασίες

συντήρησης την τροφοδοσία τάσης.

3. Ο προβολέας θα πρέπει να έχει γειωθεί σωστά.

4. Ο παρών προβολέας δεν επιτρέπεται να χρησιμοποιηθεί χωρίς να

έχουν τοποθετηθεί σωστά όλοι οι δακτύλιοι στεγανότητας!

5. Οι προβολείς LED είναι εξαιρετικά φωτεινοί. Μη στρέφετε σε καμία

περίπτωση το βλέμμα σας απευθείας πάνω στη δέσμη φωτός των προβολέων LED, διότι μπορεί να προκληθούν μόνιμες βλάβες στα

6. Εάν το προστατευτικό κάλυμμα έχει υποστεί ζημιά, θα πρέπει πριν

την περαιτέρω χρήση του προβολέα να το αντικαταστήσετε με ένα αυθεντικό προστατευτικό κάλυμμα της Brennenstuhl.

7. Σε περίπτωση που το ηλεκτρικό καλώδιο του προβολέα έχει

υποστεί ζημιά, θα πρέπει αυτό να αντικατασταθεί από εξειδικευμένο τεχνικό, έτσι ώστε να αποφευχθούν οι κίνδυνοι. ΣΥΝΆΡΜΟΛΟΓΗΣΗ ΚΆΙ ΣΥΝΔΕΣΗ ΤΗΣ ΤΡΟΦΟΔΟΣΙΆΣ

1. Μην εγκαταστήσετε τον προβολέα πάνω σε επιφάνεια, η οποία

είναι εκτεθειμένη σε δονήσεις.

2. Θέση εγκατάστασης: Η ιδανική τοποθέτηση του προβολέα

πραγματοποιείται χρησιμοποιώντας το στήριγμα τοίχου. Ο προβολέας με ανιχνευτή κίνησης επιτρέπεται να τοποθετείται μόνο σύμφωνα με την εικ.1. BA_Chip_Leuchte_Stationaer_130701.indd 64 01.07.13 10:5665

Προβολέας Chip-LED Οδηγίες χρήσης

3. Σημειώστε τη θέση των οπών διάτρησης για την τοποθέτηση του

στηρίγματος τοίχου και ανοίξτε τις αντίστοιχες οπές στον τοίχο. Στηρίξτε τον αναβολέα με τις κατάλληλες βίδες στον τοίχο.

4. Ανοίξτε το κουτί σύνδεσης του προβολέα.

5. Οδηγήστε το καλώδιο σύνδεσης μέσα από το σύνδεσμο καλωδίων

και συνδέστε το σύμφωνα με την εικ. 2 (αριστερή εικόνα για τον τύπο των 10W, δεξιά εικόνα για τον τύπο των 30W και άνω) στον πίνακα σύνδεσης του προβολέα (N = μπλε καλώδιο, σήμα γείωσης = πράσινο / κίτρινο καλώδιο, L = μπλε καλώδιο).

6. Βεβαιωθείτε ότι το καλώδιο έχει στηριχθεί καλά μέσα από το

7. Βιδώστε και πάλι το κάλυμμα πάνω στο κουτί σύνδεσης.

Βεβαιωθείτε ότι η μόνωση έχει προσαρμοστεί σωστά.

8. Τοποθετήστε τον προβολέα με τις βίδες και τα παξιμάδια που

περιλαμβάνονται στη συσκευασία πάνω στο στήριγμα τοίχου. Ρυθμίστε την επιθυμητή θέση του προβολέα και σφίξτε τις βίδες. ΠΕΡΙΓΡΆΦΗ ΛΕΙΤΟΥΡΓΙΆΣ (μόνο για τους τύπους με ανιχνευτή κίνησης) Ο παρών προβολέας είναι εξοπλισμένος με αισθητήρα υπέρυθρης ακτινοβολίας. Ανάβει αυτόματα όταν ο αισθητήρας ανιχνεύει κίνηση στο περιβάλλον. Μην τοποθετείτε τον ανιχνευτή κίνησης προς την κατεύθυνση πισίνων, απορροφητήρων αέρα θέρμανσης, κλιματιστικών ή αντικειμένων, τα οποία εκτίθενται σε μεγάλες μεταβολές θερμοκρασίας. Αποφύγετε την τοποθέτηση του ανιχνευτή κίνησης προς δένδρα ή θάμνους ή χώρους, στους οποίους μπορεί να υπάρχουν κατοικίδια. Λάβετε υπόψη σας κατά την τοποθέτηση του προβολέα ότι ο ανιχνευτής κίνησης αντιδρά ευκολότερα σε κινήσεις, οι οποίες BA_Chip_Leuchte_Stationaer_130701.indd 65 01.07.13 10:5666

Οδηγίες χρήσης Προβολέας Chip-LED περνούν εγκάρσια μέσα από το πεδίο εμβέλειας του, και λιγότερο σε κινήσεις που κατευθύνονται απευθείας προς τη συσκευή. ΡΥΘΜΙΣΗ ΆΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ Στην κάτω πλευρά του προβολέα υπάρχουν τρεις διακόπτες ρύθμισης (βλέπε εικ. 3). Ρύθμιση χρόνου (TIME): Με το διακόπτη ρύθμισης TIME του ανιχνευτή κίνησης μπορείτε να επιλέξετε οποιονδήποτε χρόνο ενεργοποίησης μεταξύ περίπου 10 δευτερολέπτων και 4 λεπτών κατόπιν ανίχνευσης της τελευταίας κίνησης. Περιστρέφοντας το διακόπτη ρύθμισης TIME δεξιόστροφα η χρονική περίοδος αυξάνεται. Ευαισθησία (SENS): Με το διακόπτη αυτό μπορείτε να ρυθμίσετε την ευαισθησία ή την απόκριση του αισθητήρα. Περιστρέφοντας το διακόπτη ρύθμισης SENS δεξιόστροφα η ευαισθησία αυξάνεται. Ρύθμιση φωτός (LUX): Η ρύθμιση φωτός καθορίζει από ποια ένταση φωτεινότητας ο ανιχνευτής θα ενεργοποιεί τον προβολέα. Η θέση () δηλώνει ότι ο ανιχνευτής λειτουργεί ημέρα και νύχτα, στη θέση () ο ανιχνευτής λειτουργεί μόνο τη νύχτα. ια τη ρύθμιση περιμένετε έως ότου επιτευχθεί η επιθυμητή φωτεινότητα περιβάλλοντος. Περιστρέψτε το διακόπτη ρύθμισης φωτεινότητας LUX έως το τέρμα στο σύμβολο (). Περιστρέψτε το διακόπτη αργά προς την κατεύθυνση του συμβόλου (), έως ότου ενεργοποιηθεί ο προβολέας μέσω κίνησης. Ο προβολέας στο εξής θα ενεργοποιείται κατόπιν ανίχνευσης κίνησης εφόσον έχει επιτευχθεί η ρυθμισμένη φωτεινότητα. Ανιχνευτής κίνησης: παθητικός αισθητήρας υπέρυθρης ακτινοβολίας Πεδίο κάλυψης: έως 12m / έως 180 ° (οριζοντίως) Ρύθμιση χρόνου: περίπου 10 sec. έως 4min. BA_Chip_Leuchte_Stationaer_130701.indd 66 01.07.13 10:5667

Προβολέας Chip-LED Οδηγίες χρήσης ΣΥΝΤΗΡΗΣΗ ΚΆΙ ΚΆΘΆΡΙΣΜΟΣ Η συντήρηση επιτρέπεται να εκτελείται μόνο από εξειδικευμένο ηλεκτρολόγο. ΠΡΟΣΟΧΗ: Ο προβολέας LED δεν περιέχει στοιχεία, τα οποία θα πρέπει να συντηρούνται. Τα LED στοιχεία φωτισμού δεν μπορούν να αντικατασταθούν. Σε περίπτωση που απαιτηθεί, θα πρέπει να αντικαταστήσετε ολόκληρο τον προβολέα. Μη χρησιμοποιείτε διαλυτικά, καυστικά καθαριστικά ή παρόμοια προϊόντα. Για τον καθαρισμό χρησιμοποιήστε ένα στεγνό ή ελαφρώς

Να απορρίπτετε τις ηλεκτρικές συσκευές πάντα με περιβαλλοντικά υπεύθυνο τρόπο Οι ηλεκτρονικές συσκευές δεν αποτελούν οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών, οι μεταχειρισμένες ηλεκτρικές συσκευές θα πρέπει να συλλέγονται ξεχωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Μπορείτε να ενημερωθείτε από το δήμο ή την κοινότητά σας όσον αφορά τις δυνατότητες απόρριψης των άχρηστων
