NAUDOJIMO INSTRUKCIJA 1171250102 BRENNENSTUHL

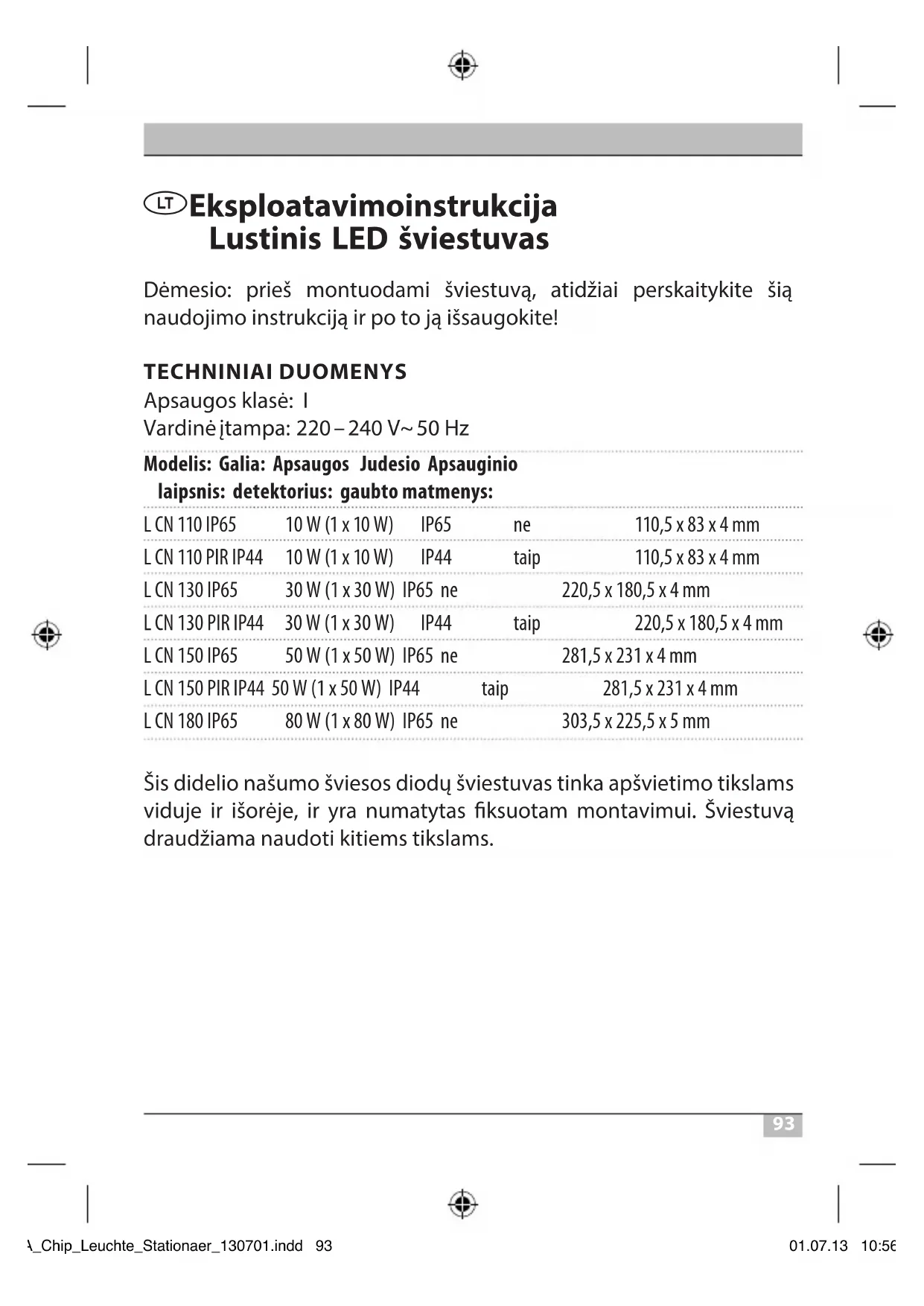

Eksploatavimo instrukcija Lustinis LED šviestuvas Dėmesio: prieš montuodami šviestuvą, atidžiai perskaitykite šią naudojimo instrukciją ir po to ją išsaugokite! TECHNINIAI DUOMENYS Apsaugos klasė: I Vardinė įtampa: 220 – 240V~ 50Hz Modelis: Galia: Apsaugos Judesio Apsauginio laipsnis: detektorius: gaubto matmenys: L CN 110 IP65 10W (1 x 10W) IP65 ne 110,5 x 83 x 4mm L CN 110 PIR IP44 10W (1 x 10W) IP44 taip 110,5 x 83 x 4mm L CN 130 IP65 30W (1 x 30W) IP65 ne 220,5 x 180,5 x 4mm L CN 130 PIR IP44 30W (1 x 30W) IP44 taip 220,5 x 180,5 x 4mm L CN 150 IP65 50W (1 x 50W) IP65 ne 281,5 x 231 x 4mm L CN 150 PIR IP44 50W (1 x 50W) IP44 taip 281,5 x 231 x 4mm L CN 180 IP65 80W (1 x 80W) IP65 ne 303,5 x 225,5 x 5mm Šis didelio našumo šviesos diodų šviestuvas tinka apšvietimo tikslams viduje ir išorėje, ir yra numatytas ksuotam montavimui. Šviestuvą draudžiama naudoti kitiems tikslams. BA_Chip_Leuchte_Stationaer_130701.indd 93 01.07.13 10:5694

1. Šviestuvo įrengimą ir techninę priežiūrą privalo atlikti kvalikuotas

2. Prieš įrengimą ir techninės priežiūros darbus visuomet išjunkite

3. Šviestuvą privaloma tinkamai įžeminti.

4. Šį šviestuvą draudžiama naudoti be visų tinkamai pritaisytų

5. Šviesos diodų šviestuvai yra itin ryškūs. Jokiomis aplinkybėmis

nežiūrėkite į šviesos diodų šviestuvų šviesos spindulį, kadangi šis gali sukelti ilgalaikius akių pažeidimus.

6. Sudužusį apsauginį gaubtą prieš tolesnį šviestuvo naudojimą reikia

pakeisti originaliu „Brennenstuhl“ apsauginiu gaubtu.

7. Pažeidus šviestuvo maitinimo laidą, jį turi pakeisti kvalikuotas

specialistas, kad būtų išvengta pavojų.

1. Nemontuokite žibinto ant paviršiaus, kurį veikia vibracijos.

2. Montavimo padėtis: Šviestuvą idealiu atveju reiktų tvirtinti sieniniu

laikikliu. Šviestuvą su judesio detektoriumi leidžiama tvirtinti tik pagal 1 pav.

3. Pažymėkite gręžtinių skylių padėtį, kad pritvirtintumėte sieninį

laikiklį, ir išgręžkite atitinkamas skyles sienoje. Tinkamais varžtais pritvirtinkite apkabą prie sienos. BA_Chip_Leuchte_Stationaer_130701.indd 94 01.07.13 10:5695

4. Atidarykite šviestuvo prijungimo dėžutę.

5. Išveskite jungiamąjį laidą pro kabelio srieginę jungtį ir pagal 2 pav.

(kairysis pav. 10W versijai, dešinysis pav. 30W ir aukštesnei versijai) prijunkite jį prie šviestuvo sietyno gnybto (N = mėlynas kabelis, įžeminimo ženklas = žalias / geltonas kabelis, L = rudas kabelis).

7. Vėl prisukite dangtelį prie prijungimo dėžutės. Prižiūrėkite, kad

sandariklis būtų teisingoje padėtyje.

8. Pateikiamais varžtais ir veržlėmis primontuokite šviestuvą prie

sieninio laikiklio. Nustatykite pageidaujamą žibinto padėtį ir priveržkite varžtus.

(tik versijoms su judesio detektoriumi) Šis žibintas turi infraraudonųjų spindulių jutiklį. Jis automatiškai įsijungia, kai jutiklis aplinkoje nustato judesius. Judesio detektoriaus geriau nekreipkite į baseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai. Venkite judesio detektorių kreipti į medžius, krūmus ar vietas, kuriose dažnai gali būti naminių gyvūnų. Pritaisydami šviestuvą atsižvelkite į tai, kad judesio detektorius jautriausiai reaguoja į judesius skersai per jo aprėpties lauką, ir mažiausiai jautrus yra judesiams tiesiai prietaiso link. BA_Chip_Leuchte_Stationaer_130701.indd 95 01.07.13 10:5696

Šviestuvo apatinėje pusėje yra trys reguliatoriai (žr. 3 pav.). Trukmės nustatymas (TIME): Judesio detektoriaus reguliatoriumi TIME galite pasirinkti bet kokią įjungimo trukmę nuo maždaug 10 sekundžių iki 4minučių, po to, kai buvo užksuotas paskutinis judesys. TIME reguliatorių sukant pagal laikrodžio rodyklę, trukmė didėja. Jautrumas (SENS): Šiuo reguliatoriumi galima suderinti jutiklio jautrumą. SENS reguliatorių sukant pagal laikrodžio rodyklę, jautrumas didėja. Šviesos nustatymas (LUX): Šviesos nustatymu pasirenkama, nuo kokio šviesumo jutiklis įjungia šviestuvą. Padėtis () rodo, kad jutiklis veikia dieną ir naktį, padėtyje () jutiklis veikia tik naktį. Norėdami nustatyti, palaukite, kol bus pasiektas pageidaujamas aplinkos šviesumas. Pasukite šviesos nustatymo reguliatorių LUX iki galo prie simbolio (). Lėtai sukite reguliatorių simbolio (), kryptimi tol, kol šviestuvas įsijungs dėl judėjimo. Dabar šviestuvas įsijungs nuo nustatyto šviesumo, aptikęs judėjimą. Judesio detektorius: pasyvus infraraudonųjų spindulių jutiklis Aprėpties diapazonas: iki 12m / iki 180 ° (horizontaliai) Trukmės nustatymas: apie 10 sek. iki 4min.

TECHNINĖ PRIEŽIŪRA IR VALYMAS

Techninę priežiūrą leidžiama atlikti tik kvalikuotam elektrikui. DĖMESIO: LED šviestuvas neturi komponentų, kuriems reikalinga techninė priežiūra. LED šviesos šaltinio negalima keisti. Jei būtina, reikia keisti visą šviestuvą. Nenaudokite tirpiklių, ėsdinančių valymo priemonių ar pan. Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę. BA_Chip_Leuchte_Stationaer_130701.indd 96 01.07.13 10:5697

Lustinis LED šviestuvas Eksploatavimo instrukcija Ekologiškai šalinkite elektros prietaisus! Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis! Remiantis ES direktyva 2012/19/EU dėl elektros ir elektroninės įrangos atliekų, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti. Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje. Adresai Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 ∙ 72074 Tübingen ∙ Vokietija H. Brennenstuhl S.A.S. F-67460 Souelweyersheim lectra-t ag Blegistrasse 13 ∙ CH-6340 Baar www.brennenstuhl.com BA_Chip_Leuchte_Stationaer_130701.indd 97 01.07.13 10:5698
