Tuotetyyppi	Ulko- ja sisä-LED-projektori
Merkki	Brennenstuhl
Malli	1171250102 (L CN -sarja)
Teho	10 W, 30 W, 50 W tai 80 W versiosta riippuen
Nimellisjännite	220-240 V ~ 50 Hz
Suojausluokka	I (maadoitus pakollinen)
Suojausluokka (IP)	IP65 (versiot ilman ilmaisinta) tai IP44 (versiot ilmaisimen kanssa)
Ilmaisimen tyyppi (PIR-versiot)	Passiivinen infrapuna-anturi
Havaitsemisalue (PIR-versiot)	Jopa 12 m, kulma 180° vaakasuunnassa
Keston säätö (PIR-versiot)	10 sekuntia 4 minuuttiin
Herkkyyden säätö (PIR-versiot)	Kyllä, potentiometrillä
Kirkkauden säätö (PIR-versiot)	Kyllä, päivä/yö -kynnys säädettävissä
Mitat (esim. 10 W versio)	110,5 x 83 x 4 mm
Kannen materiaali	Karkaistu suojalasi
Valonlähde	Integroitu LED, ei vaihdettavissa
Asennus	Seinäkiinnitykseen, kiinnitys mukana
Turvallisuusohjeet	Asennus pätevän sähköasentajan toimesta, katkaise virta ennen toimenpiteitä, älä katso suoraan valokeilaan
Huolto	Puhdista kuivalla tai hieman kostealla liinalla, ilman liuottimia
Osien vaihto	Vain alkuperäinen suojakansi, sisäisiä komponentteja ei voida korjata
Hävittäminen	Älä hävitä kotitalousjätteenä, noudata WEEE-direktiiviä 2012/19/EU

Usein kysytyt kysymykset - 1171250102 BRENNENSTUHL

Kuinka asentaa Brennenstuhl 1171250102 -projektori?

Asennus on tehtävä pätevän sähköasentajan toimesta. Katkaise virta, kiinnitä seinätuki, vie virtajohto ja kytke se liittimeen (L = ruskea, N = sininen, maa = vihreä/keltainen). Ruuvaa kotelo kiinni ja asenna projektori. Noudata turvallisuusohjeita.

Mikä on vaadittu syöttöjännite?

Projektori toimii jännitteellä 220-240 V ~ 50 Hz. Se on suojausluokkaa I, joten maadoitus on pakollinen.

Kuinka säätää liiketunnistinta (PIR-versiot)?

Projektorin alla on kolme potentiometriä: TIME (valaistuksen kesto 10 s - 4 min), SENS (herkkyys) ja LUX (kirkkauskynnys). Kierrä niitä myötäpäivään arvon lisäämiseksi. Säädä LUX yötilaan (symboli C) ja säädä sitten haluttuun aktivoitumiseen asti.

Voinko käyttää tätä projektoria sisällä?

Kyllä, projektori on suunniteltu sisä- ja ulkokäyttöön. Versiosta riippuen suojausluokka on IP65 (vesitiivis) tai IP44 (suojattu roiskeilta).

Mitä tehdä, jos suojakansi on vaurioitunut?

Se on vaihdettava alkuperäiseen Brennenstuhl-kanteen ennen uudelleenkäyttöä. Älä koskaan käytä projektoria ilman ehjää kantta.

Kuinka puhdistaa projektori?

Käytä kuivaa tai hieman kosteaa liinaa. Älä käytä liuottimia, syövyttäviä puhdistusaineita tai hankaavia aineita. Irrota virtalähde ennen puhdistusta.

Voiko LEDiä vaihtaa?

Ei, LED-lähde on integroitu eikä vaihdettavissa. Jos se vioittuu, koko projektori on vaihdettava.

Mikä on liiketunnistimen kantama?

Kantama on noin 12 metriä, ja havaitsemiskulma on 180° vaakasuunnassa. Herkkyys on suurin kentän läpi kulkeville liikkeille.

Kuinka hävittää projektori käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteenä. WEEE-direktiivin 2012/19/EU mukaisesti vie se sähköromun keräyspisteeseen kierrätettäväksi.

Voinko käyttää projektoria ilman liiketunnistinta?

Kyllä, versiot ilman PIR:ää (IP65) syttyvät yksinkertaisesti verkkokytkimellä. PIR:llä varustetut versiot (IP44) sisältävät tunnistimen, mutta ne voidaan säätää toimimaan jatkuvasti haluttaessa.

KÄYTTÖOHJE 1171250102 BRENNENSTUHL

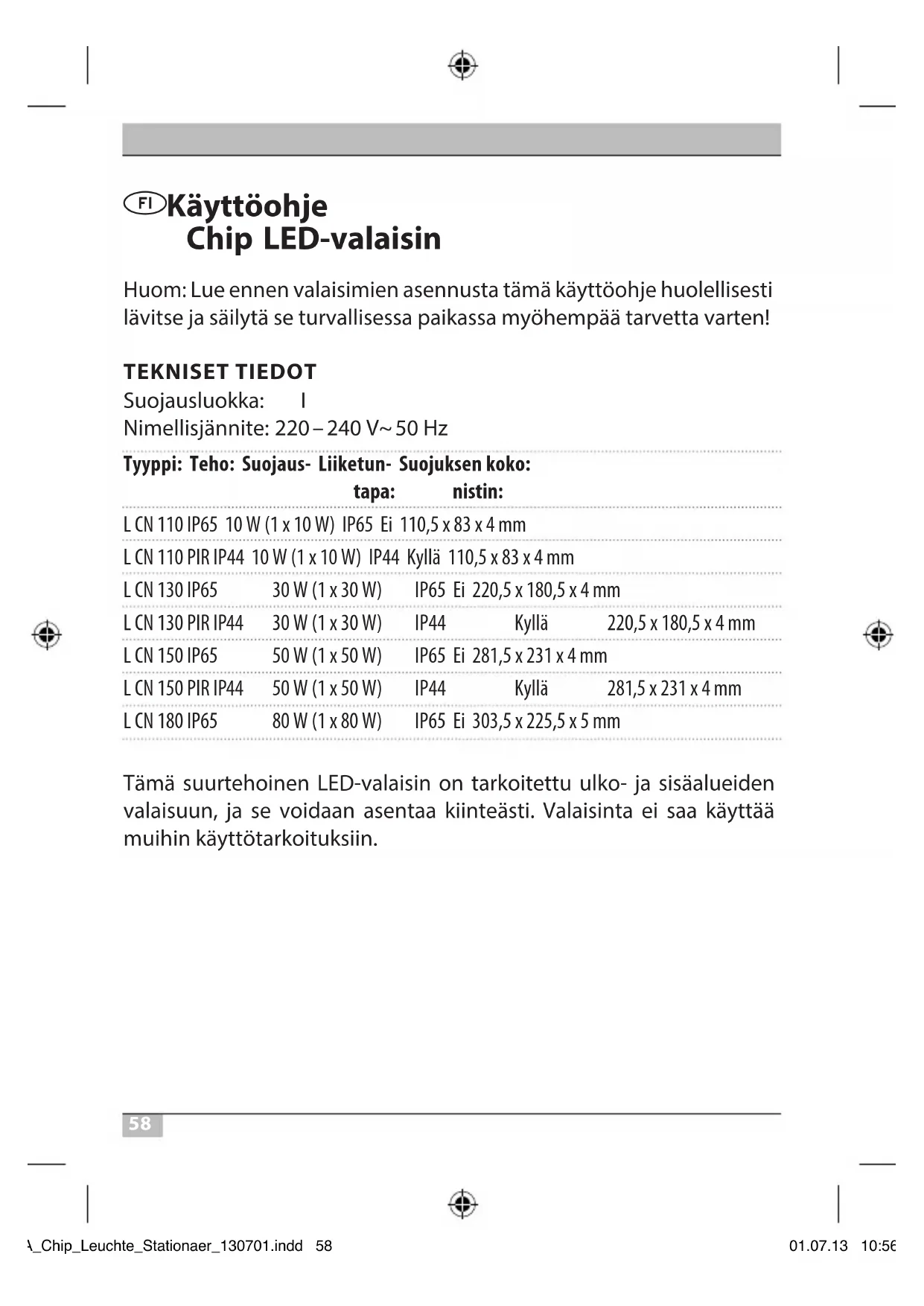

Käytöohje Chip LED-valaisin

Huom: Lue ennen valaisimien asennusta tämä käyttoohje huolellisesti lavitse ja sailytä se turvallisessa paikassa myöhemää tarvetta varten!

TEKNISET TIEDOT

Sujoausluokka: I

Nimellisjannite: 220 - 240V 50Hz

Tyyppi: Teho: Sujoaus- Liiketun- Suojuksen koko:

	tapa:	nistin:
LCN 110 IP65 10 W (1 x 10 W)	IP65 Ei 110,5 x 83 x 4 mm
LCN 110 PIR IP44 10 W (1 x 10 W)	IP44 Kyllä 110,5 x 83 x 4 mm
LCN 130 IP65	30 W (1 x 30 W)	IP65 Ei 220,5 x 180,5 x 4 mm
LCN 130 PIR IP44	30 W (1 x 30 W)	IP44 Kyllä 220,5 x 180,5 x 4 mm
LCN 150 IP65	50 W (1 x 50 W)	IP65 Ei 281,5 x 231 x 4 mm
LCN 150 PIR IP44	50 W (1 x 50 W)	IP44 Kyllä 281,5 x 231 x 4 mm
LCN 180 IP65	80 W (1 x 80 W)	IP65 Ei 303,5 x 225,5 x 5 mm

Tämä surtehoinen LED-valaisin on tarkoitettu ulko- ja sisävalueiden valaisuin, ja se voidaan asentaa kiinteästi. Valaisinta ei saa käyttaa muihin käytötarkoituksiin.

TURVAOHJEET

1. Patevan alan ammattilaisen on suoritettava valaisimen asennus ja huolto.
2. Kytke ennen asennus- ja huoltotöitä jannitteensyöttö pois paälta.
3. Valaisin on maadoitettava asianmukaisesti.
4. Tātā valaisinta ei saa kāyttāā ilman kaikkia asianmukaisesti kiinnitettyjā tiivisterenkaita!
5. LED-valaisimet ovat ärimmäisen kirkkaita. Älä missän tapauksessa katso LED-valaisimen valoon, koska tämä saattaa johtaa silmien pysyviin vauroihin.
6. Vioittunut suojus on korvattava ennen valaisimen seuraavaa kayttokertaa alkuperaisella Brennenstuhl-suojuksella.

1. Jos valaisimen verkkjohohto vaurioituu, patevan alan ammattilainen on vaihdettava se vaaratilanteiden välttämiseksi.

ASENNUS JA TEHOLÄHTEEESEEN LIITTÄMINEN

1. Älä asenna lamppua tärinalle altistuvalle pinnalle.
2. Asennusasento: Valaisin pitäisi mahdollisuuksien mukaan kiinnittä seinäpidikkeeseen. Liiketunnistimen sisaltvän valaisimen saa kiinnittä vain kuvan 1 mukaisella ravalla.
3. Merkitse seinaan seinapidikkeen kiinnittamista varten tarvittavien aukkojen paikat ja sen jäldeen poraa aukot seinaan. Kiinnitta kaari seinaan soveltuvilla ruuveilla.
4. Avaa valaisimen liitantakotelo.

Käyttoohje Chip LED-valaisin

1. Vie liitäntäjohto kaapeliaukkojen kautta ja liittä se kuvan 2 (vasen kuva 10 W:n versiolle, oikea kuva 30 W:n ja sitä tehokkaammille versioille) mukaisesti valaisimen eristysliittimeen (N = sininen kaapeli, maadoitusmerkki = vihrea / keltainen kaapeli, L = ruskea kaapeli).
2. Varmista, etta kaapeli on kiinnitety riittavallä tavalla kaepeliaukon kautta.
3. Ruuvaa liitäntäkotelon suojus takaisin paikoilleen. Varmista myös, etta tiiviste on oikein paikoillaan.
4. Asenna valaisin mukana toimitetuilla ruuveilla ja muttereilla seinäpidikkeeseen. Aseta lampun haluttu asento ja kiristä ruuvit.

TOIMINTAKUVAUS

(vain liiketunnistimen sisälävät mallit)

Tässä lampussa on infrapuna-anturi. Se kytkeytyy automaattisesti paälle, jos anturi havaitsee likkeitä.

Jos mahdollista, äla suuntaa liiketunnistinta kohti uima-altaita, kuuman ilman imulaitteita, ilmastointilaitteita tai kohteita, jotka altistuvat suurille lampötilanvaihteluille. Välta myös liiketunnistimen suuntaamista kohti puita tai pensaita tai paikkoja, joissa kotieläimet usein liikkuvat.

Huomioi valaisimen kiinnittamisen yhteydessä, etta liketunnistin reagoi herkimmin sen havaintoalueen poikki kulkeviin liikkeisiin ja huonoimmin liikkeisiin laitteen paällä.

LIIKETUNNISTIMEN ASETTAMINEN

Valaisimen alapuolella on kolme saadintä (ks. kuva 3).

Aika (TIME):

Liiketunnistimen TIME-saatimellä voit asettaa haluamasi kytkentaajan valillä 10 sekuntia ja 4 minuuttia siitta, kun viimeisin liike havaittiin. Kun TIME-saadintä käannetaan myotapäivään, aika pitenee.

Herkkyys (SENS):

Tällä saätimellä voidaan mukauttaa anturin herkkyttä. Kun SENSsäädintä kännetaan myotapäivän, herkkyys kasvaa.

Valo (LUX):

Valoasetuksella märitetään, kuinka kirkkaan valon anturi kytkee paälle. Asento () nayttä, etta anturi on käynnissä paivälla ja yöllä; asennossa (C) anturi toimii vain öisin. Odota asetusta varten, ettahaluttu ympäristön valoisuus on saavutettu. Kännä LUX-valosäadin kokonaan symbolin (C) kohdalle. Kännä säädinta hitaasti symbolin () suuntaan siihen saakka, kunnes valo syttyl liikkeen johdosta.

Tästlähtien valaisin syttyy paälle asetetulla kirkkaudella havaitessaan liikkeen.

Liiketunnistin: passivinen infrapuna-anturi

Havaintoalue: jopa 12m / j opa 180^ (vaakasuorassa)

Aika: n. 10 sek. - 4 min.

HUOLTO JA PUHDISTUS

Ainoastaan patevä sahköteknikko saa suorittaa valaisimen huoltotöitä.

HUOMIO: LED-valaisin ei sisällä huoltoa kaipaavia komponentteja. LED-lamppuja ei voi vaihtaa. Tarvittaessa koko valaisin on vaihdettava.

Alä käytä mitään liuottimia, syövytäviä puhdistusaineita tai vastaavia. Käytä valaisimen puhdistamiseen ainoastaan kuivaa tai hieman kostutettua liinaa.

Käyttoohje Chip LED-valaisin

Huolehdi sähkölaitteiden ympäristöystävällisestahavittämisetä!

Sähkölaitteita ei saa laittaa kotitalousjätteen joukkoon!

Sahkö- ja elektroniikkalaiteromusta annetun Euroopan parlamentin ja neuvoston direktiivin 2012/19/EU mukaisesti kaytetyt sahkolaitteet on lajiteltava erilleen ja toimitettava ymparistoystavallisesti kierratettavaksi.

Käytettyjen laitteiden havittämismahdollisuuksista saat tietoa kunnan tai kaupungin vastaavilta viranomaisilta.
